Выбор материалов и подготовка инструмента
Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.
Внимание! При создании собственной конструкции важно не только придумать запор, но и качественно спрятать все его части. Не показывайте окружающим, как открыть ворота в гараж, и особенности запора
Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование
Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей
Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.
Пример создания замка с секретом своими руками
А теперь давайте рассмотрим, как можно сделать простой замок с секретом своими руками. Первый вариант будет заключаться в создании особого ключа и запорных конструкций. Для его создания нужно иметь навыки сварщика, чтобы выполнить ряд сварочных работ.
Сама конструкция очень проста. На ворота гаража одной половины с обратной стороны нужно наварить петли, в которых будет установлен запорный механизм в виде металлической пластины. На другую половину навариваются такие же петли, в которые будет входить запорные пластины
Важно разместить их на одном уровне, чтобы перемещение было беспрепятственным. В самой пластине делается отверстие, благодаря которому владелец сможет закрывать или открывать гараж
Весь секрет в ключе для такого замка. Он будет сделан из толстой проволоки, иметь особую форму и длину. Она позволит просовывать ключ в отверстие в воротах, после чего открывать или зарывать запорный механизм. Все отверстия делаются идентичными диаметру проволоки.
Суть в том, что таких пластин может быть несколько. А секрет сводится к тому, что на воротах нету никакого замка или конструкции, только отверстие. Злоумышленник никак не сможет подобрать ключ, понять, как отрыть ворота, ведь он не видит точного расстояния от отверстия к пластине. Ключ на 1 или 0,5 см больше/меньше не сможет открыть эту дверь. Чтобы понять, как наглядно все работает, вы можете посмотреть это: самодельные замки с секретом для гаража видео.
Совет!
Чтобы злоумышленник вовсе не догадался, как вскрыть этот замок, можно замаскировать дырку, а рядом повесить обычный старый замок, который не работает. Это отвлечет его надолго, и он не сможет проникнуть внутрь никак.
Нужно понимать, какая цель замка с секретом: он должен сбить злоумышленника с толку. Именно в оригинальности и нестандартности и вся сила конструкции. Если с обычными запорами они научились справляться, то это что-то новое, неузнанное. Чем сильнее вы сможете модернизировать изделие, тем лучше.
Практический пример
Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль за небольшие деньги?
Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены, а открыть гараж можно только из дома.
Ворота гаража запираются только изнутри, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.
Со стороны ворот гараж можно взять только тараном с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.
В гараж владелец попадает через отдельную дверь в задней стенке гаража. Эта дверь тоже запирается внутренним замком, но есть еще и обычный замок. Внутренние замки — это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.
Когда дверь закрывается обычным замком, закрываются и соленоидные замки. Вскрытие обычного замка отмычкой ничего не даст взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.
Эти электрозамки должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.
Соленоиды замков питаются обычно напряжением 24 В и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).
Некоторые из электрозамков имеют защелки, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.
По правилам пожарной безопасности, при нахождении людей в гараже, двери должны открываться моментально и беспрепятственно! Как это сделать, решать владельцу, но это правило обязательно должно выполняться.
В зимнее время возможно примерзание ригелей, но с этим бороться можно и это достаточно просто.
Для этого следует подогреть электрозамки. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм.
Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия.
Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А.
Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу.
Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев за несколько минут до открывания дверей и замки сработают безотказно.
Занимаясь этим проектом, важно никому не показывать существование такой хитрой системы и не рассказывать о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай
Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.
Пусть все думают, что вы проводите свет в гараж. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.
Практический пример
Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль за небольшие деньги?
Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены, а открыть гараж можно только из дома.
Ворота гаража запираются только изнутри, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.
Со стороны ворот гараж можно взять только тараном с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.
В гараж владелец попадает через отдельную дверь в задней стенке гаража. Эта дверь тоже запирается внутренним замком, но есть еще и обычный замок. Внутренние замки — это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.
Когда дверь закрывается обычным замком, закрываются и соленоидные замки. Вскрытие обычного замка отмычкой ничего не даст взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.
Эти электрозамки должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.
Соленоиды замков питаются обычно напряжением 24 В и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).
Некоторые из электрозамков имеют защелки, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.
По правилам пожарной безопасности, при нахождении людей в гараже, двери должны открываться моментально и беспрепятственно! Как это сделать, решать владельцу, но это правило обязательно должно выполняться.
В зимнее время возможно примерзание ригелей, но с этим бороться можно и это достаточно просто.
Для этого следует подогреть электрозамки. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм.
Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия.
Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А.
Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу.
Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев за несколько минут до открывания дверей и замки сработают безотказно.
Занимаясь этим проектом, важно никому не показывать существование такой хитрой системы и не рассказывать о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай
Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите
Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.
Пусть все думают, что вы проводите свет в гараж. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.
Простой винтовой замок с секретом
Сейчас можем рассмотреть самодельные винтовые замки для гаража. Они очень популярные ввиду того, что создание их несложное, и они довольно эффективны. Для того чтобы создать их, потребуется возможность использования станка. Тогда можно получить винтовой замок с секретом, который вы видите на фото ниже.
Его принцип работы и секрет заключается в том, что головка ключа имеет особую конфигурацию. Для создания более сложной системы замка винтового типа, нужно сделать две степени защиты и два ключа. Это сделает конструкцию еще надежней. Чтобы понять принцип работы этого изделия, предлагаем вам рассмотреть это видео:
Как видно, защита гаража очень надежная. Сейчас довольно большой популярности набирают реплики старинных механических замком с секретом. Секрет его функционирования сводится к очень сложной форме ключика. А это значит, что сделать для себя такую же форму рабочей поверхности, не имея оригинал, очень сложно. Однако вряд ли его рационально использовать для гаражных ворот.
Принцип изготовления
Модель моей разработки имеет чувствительный механизм. Мы же делаем самодельный навесной замок, а не заводского производства. Поэтому не будем «заморачиваться» по поводу допусков. Обрабатываем и подгоняем детали в обычной мастерской, которая наверняка имеется в частном доме.
Чтобы изготовить уникальную конструкцию, нужен стальной круглый прут D 10 мм. От него отрезается кусок длиной 16,2 см для изготовления дужки, на которой делается фаска с двумя проточками. Заготовке придаём овальную форму любым рычагом. Если нет готовой формы, то для удобства сгибания можно приварить на конец рычага гайку или сделать ушко.
На станке вытачиваем из бронзы две втулки, а из стали получаем два штифта. Далее приступаем к заготовке корпуса. Многие люди, наверно, думают, что невозможно навесной замок сделать своими руками. Уверяю вас, что это вполне доступно любому мужчине, мало-мальски разбирающегося в «железках» и имеющего токарный станок.
Особенности подгонки деталей
Продолжаем колдовать над заготовками. Не пугайтесь экспериментировать, действуйте уверенно. От вашего упорства и позитивного настроения зависит конечный результат выполненной работы. Для корпуса лучше использовать бронзу, хорошо ведёт себя дюралюминий или латунь. Это податливый и в тоже время прочный материал. Просверливаем под втулки два отверстия по 6 миллиметров. Вставляем их на одном уровне, отмериваем 0,8 см от лобовой части и сверлим сквозной проход «С» длиной 1 см для удлиненного конца дуговой основы. Помечаем обе втулки и вынимаем их из корпуса.
Основная часть запорной дуги вставляется в корпусное отверстие так, чтобы короткая основа упёрлась в него, окончание дужки стёсываем. О центр глухого отверстия отмеряем 6 мм и обозначаем буквой «а».
Штифты вворачиваем в обе втулки до стопора. Потом их вывёртываем на высоту не менее 4 мм, чтобы начать процесс фиксации дужкой по меткам «левая», «правая». Зафиксированные части прочно устанавливаем в сквозном проёме для возможности сверления ранее отмеченного отверстия «Г» глубиной 21 мм и D 10 мм. Проверку точности осуществляем введением короткой стороны дужки в щель. Если нужно, то дорабатываем основу.
Снова разбираем все составляющие самодельного навесного замка. Следующим этапом идёт пропиливание шлиц под отвёртку-ключ ножовочным полотном. Зубья должны иметь сошлифовочный развод для выполнения точности работы. Выставляем углубления в одинаковое положение, собираем основу без ввода короткого конца дужки в корпус. Следим, чтобы проточка длинного конца точно совмещалась с втулочными отверстиями. Штифтовое осевое перемещение проверяем через готовые углубления при помощи отвёртки, Диаметр стержня которой должен быть 3 мм. Если есть неточность, то штифты немного отшлифовываем.
Введение кода
Далее приступаем к составлению секретного кода. Это самый главный момент сборки, требующий точности исполнения. Вводим первый штифт до конца, выворачиваем и совмещаем паз с отверстием в заготовке. Запоминаем количество полуоборотов, отмечая для себя в блокноте. Данное число будет кодом «Открыто» у первой позиции. Делаем на ключе и торцовой части корпуса специальные сечки, чтобы отпирать замок. Проверяем выполненные действия ключом наугад, отсчитывая кодовое количество оборотов. При несоответствии, доводим отвёрткой до сочетания меток.
Чтобы создать и проверить код второй втулки, проводим аналогичные мероприятия. После завершения настройки вынимаем дужку из основания, внизу сверлим сквозное отверстие глубиной 10 мм, D 12 mm. На коротком конце дуги делаем пазы полукруглой формы. Для прочности дуговую часть закаливаем и оксидируем.
Наступил решающий момент сборки навесного замка. Все подготовленные детали точно по описанию собираются в корпус. На длинном конце дуги в выточку вставляется проволочное стопорное кольцо, предварительно обточенное для свободного прохода. Смазываем и проверяем новую модель в работе.
Если требуется изготовить несколько подобных замков, то лучше использовать универсальный кондуктор-отправку, чтобы исключить дополнительную разметку. Процесс подготовки и сборки включает такую же последовательность, что и в первой модели. На станке зажимается корпус, делается отверстие глубиной 56 мм и D 6 мм, кондуктор переворачивается, и операция со второй втулкой проводится аналогичным образом. Те же диаметры отверстий и их глубина.
Сборка и наладка осуществляется по изготовлению, описанному выше. Чертежи с обозначениями прилагаются ниже.
Изучаем классификацию
В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт. Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.
По конструкции затворные механизмы в гараж делятся на:
- врезные;
- навесные;
- накладные;
- реечными;
- вертушка;
- комбинированными.
Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.
Замки навесные
Навесной замок
Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.
Запоры врезные
Врезной замок
Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.
Вертушка
Запор вертушка
Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.
Запор винтовой
Запор винтовой
Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.
«Падающая» модель
Падающий замок
Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.

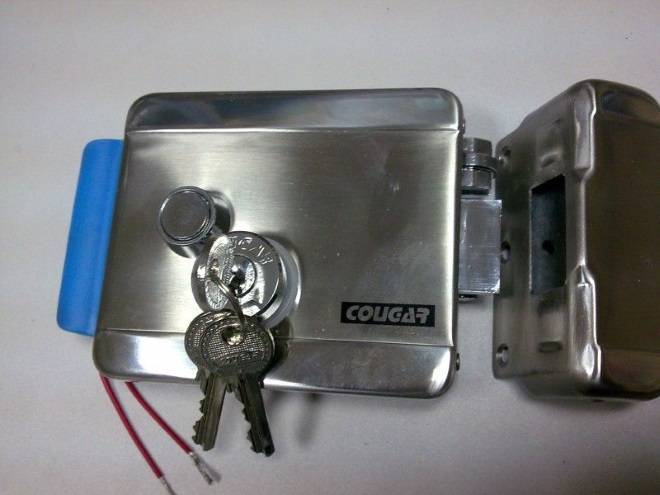

Электромеханический вариант
Электромеханический замок
Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок
Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод
Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом
Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.
Практический пример
Многие автовладельцы не понимают, как сделать хороший запорный механизм своими руками из готового изделия низкой надежности. Опишем практический пример защиты автомобиля за небольшие деньги. Он подходит для автодома, который расположен близко к коттеджу и открывается из дома.
Ворота гаража нужно запирать исключительно изнутри. Сконструируйте для них один из самодельных замков с секретом для гаража. Мощность ригеля стоит завуалировать, чтобы посторонний человек при взгляде на открытую дверь не понял, какой именно элемент удерживает ворота. Со стороны водной калитки проникнуть в автодом можно будет только при помощи тарана грузовиком.
Взлом обычного агрегата отмычкой не позволит ворам проникнуть внутрь автодома. Жильцы коттеджа перед выходом из него откроют электрозамок путем подачи питание на него, и так разблокируют ворота, после чего откроют обычный замок.
Электрозамки на гараж должны быть установлены так, чтобы он как можно меньше привлекал к себе внимание. Соленоидный агрегат зачастую питается напряжением 24 В, током в несколько ампер при срабатывании, еще меньшим током для удержания в открытом положении
Можно оснастить электрозамок защелкой с электромагнитным способом управления. Или предпочесть электромагнитную модель со скошенным ригелем, который при закрывании ворот фиксируют их.
Чтобы самодельный гаражный замок с падающим ригелем и ключом не промерзал зимой, его корпус подогревают. Обверните агрегат стеклотканью, обмотайте нихромовым проводом, толщиной 0,3-0,5 мм. Длину провода подберите так, чтобы прогревание соленоида при комнатной температуре достигало 70 градусов.
Источником напряжения будет тот же, что и для питания соленоидов. Далее накройте нихромовый провод слоем стеклоткани, жестяным кожухом. Нихромовые и медные провода соединяются сваркой, аккуратно выводятся наружу.
Изготовление гаражного замка своими руками позволит получить надежные гарантии, что злоумышленник обойдет автодом стороной. Такие гаражные ворота взломать куда сложнее, так как самоделка уникальная по своим параметрам.
Источник
Видеосюжет о самодельном замке
На видео — обзор замка для гаража, который практически невозможно взломать:
На двери не видно никаких замков или отверстий для ключей, а она не открывается, словно запертая изнутри. Ознакомившись с её секретом, можно сказать и так, поскольку по ту сторону двери действительно есть задвижка. Но запирается она… снаружи, хотя на первый взгляд непонятно — как. Секрет же «прячется» в затерявшейся среди головок шурупов на поверхности двери шестигранной головки мебельного болта. Вставьте в неё шестигранный ключ-вороток и сделайте им пол-оборота — дверь тут же откроется.
Дело в том, что на другом конце болта по ту сторону двери смонтирована простая рейка-щеколда. При повороте головки болта щеколда повторяет его движение, запирая или освобождая дверь.
Изготовить такой потайной запор несложно, доступно каждому. На хвостовике мебельного болта с помощью надфиля или напильника выполняется плоская лыска, на которую и устанавливается стальная рейка-щеколда, имеющая прорезь под лыску болта.
Рис. 1. Потайной замок-щеколда в сборе
Рис. 2. Сборка секретной щеколды:
1—дверь; 2 — мебельный болт с лыской; 3—шайбы; 4 — гайка; 5—рейка-щеколда; 6—гайка
положение «закрыто»
Секретный запор собирается следующим образом. Сначала в двери просверливается сквозное отверстие под резьбовую часть тела болта, а затем сверлом потолще — углубление под его головку, чтобы она была утоплена в нём вровень с поверхностью двери. С противоположной стороны двери на болт надеваются две шайбы, которые поджимаются навинчиваемой гайкой настолько, чтобы утопилась головка болта. На лыску последнего надевается своей прорезью рейка-щеколда и туго затягивается второй гайкой. Вот и всё, потайной замок готов.
Вставляйте в головку болта шестигранный кпюч-вороток и поворачивайте его — вместе с болтом повернется и щеколда: дверь закрыта, а как — не видно!
