Ремонт велосипедного колеса с помощью станка

Устранение дефектов велосипедного колеса

Когда область искривления колеса найдена, пора приступать к его выпрямлению. Сделать это своими руками под силу каждому владельцу двухколесного транспорта, тем более что подобные проблемы могут возникать с завидной регулярностью. Существует два способа самостоятельного устранения восьмерки:

1. Силовое выпрямление, или «коленом», как говорят велосипедисты.
2. Метод подтяжки и ослабления спиц колеса.

Силовое выпрямление

Чтобы убрать изгиб таким способом, потребуется снять колесо с рамы. Покрышку с камерой в этом случае снимать не нужно. Поворачиваем выпуклостью к себе и хватаемся за обод и шину с обеих сторон. При средних деформациях оптимальный захват колеса – положение «10» и «2», то есть по 60 градусов в обе стороны от очага восьмерки. Приставляем колено к самой выпуклой области и с силой давим от себя.

Какое положение колеса позволит лучше всего выровнять обод? Если сил в ноге достаточно, то давить можно и на весу. Альтернативный вариант – поставить колесо вертикально дефектным участком вверх. Здесь понадобится помощь напарника. Он должен крепко прижимать колесо к полу. После выправления колесо надевается на раму и снова проверяется методом вращения.

Назвать этот метод эффективным нельзя по нескольким причинам:

1. Невозможно выгнуть мелкие изгибы.
2. Обод может перегнуться в другую сторону.
3. Неудобно.
4. Низкая точность.
5. Не каждый обод так просто может подвергаться простому силовому воздействию.

Относительно неплохо данный способ работает где-нибудь в дороге, когда восьмерка образовалась внезапно из-за наскока на крупное препятствие и ее необходимо срочно выправить, чтобы доехать до пункта назначения.

Регулировка колесных спиц

Переходим ко второму варианту устранения кривизны обода. Регулирование спиц заключается в их поочередном ослаблении и подтягивании. Для работы с ними нам понадобится специальный инструмент – спицевой ключ. Это незатейливое приспособление представляет собой кругляш с квадратными отверстиями сбоку под разные размеры спиц. Купить ключ без проблем можно в любом веломагазине.

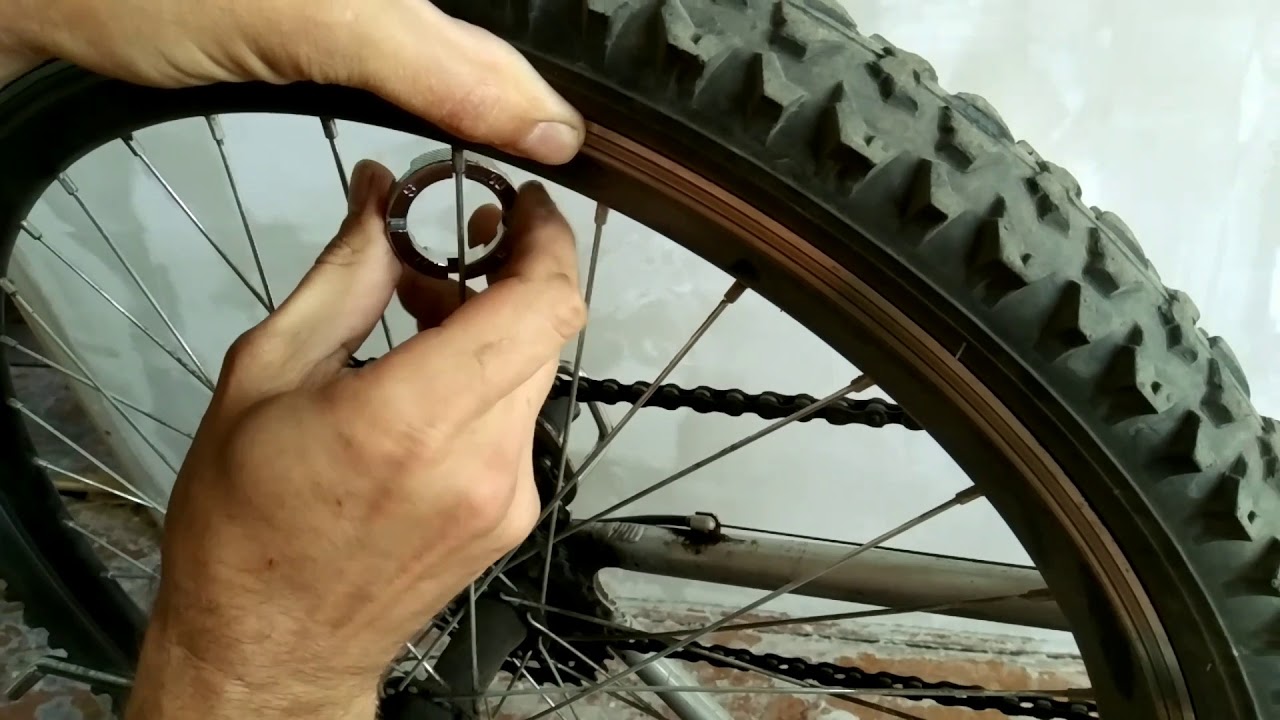

Внимание! Изменять натяжение спиц следует только спицевым ключом, и ни в коем случае не плоскогубцами или разводными гаечными ключами!

Чтобы выровнять восьмерку на колесе велосипеда, понадобится терпение, особенно тем, кто делает это в первый раз. Шины необходимо полностью снять.

Сначала следует проверить натяжение всех спиц. Зачастую обод искривляется из-за их общего ослабления. Проверить это просто: когда спицы явно болтаются и «слушаются» пальцев как струны на гитаре, то необходима их подтяжка примерно на 1 оборот по всему колесу. Если такой проблемы не наблюдается, то ничего трогать не надо: так можно только усугубить восьмерку.

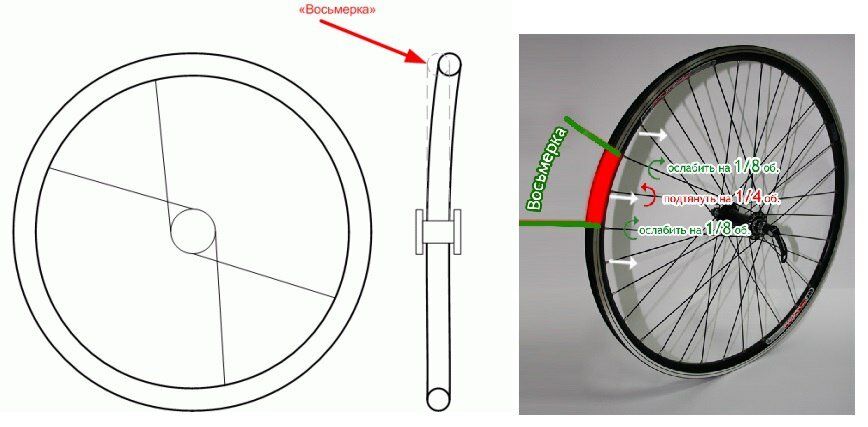

Отмечаем дефектную область и приступаем к «центральной» спице – той, которая расположена у выпуклости. Поворот спицы осуществляется в сторону, противоположную направлению выпуклости. Спицы по бокам от нее ослабляются. При восьмерке на три спицы схема выпрямления следующая:

• Затяжка центральной на четверть оборота ключа.
• Ослабление крайних спиц на восьмую часть оборота: сила ослабления вдвое меньше силы натяжения по центру.

При восьмерке на 7 спиц ремонт колеса делается так:

• Натягивается центр на пол-оборота.
• Ослабляются две спицы (вторая и третья) по бокам на ¼ оборота ключа.
• На 1/8 затягиваются четвертая и пятая спицы.
• Ослабляются шестая и седьмая (крайние) спицы на 1/8 оборота.

Чередование натяжения и растягивания проводится таким образом, чтобы крайние спицы на восьмерке были ослаблены. Для проверки результата колесо вешается на велосипед и тестируется на остаточную кривизну. Если восьмерка выгнулась в обратную сторону, следует убрать все натяжение и усилить момент затяжки на ослабляемых спицах и снова повторить процедуру, но уже с меньшими силами затягивания и ослабления.

Несмотря на то, что придется изрядно повозиться, можно добиться идеального результата – выпрямления колеса до ровного круга. И если в первый раз работа может затянуться слишком долго, то при последующем возникновении восьмерки ремонт пойдет куда быстрее. Теперь при появлении дефекта на колесе можно не откладывать байк в сторону, а быстро подрегулировать спицы самостоятельно и возобновить поездки.

Разновидности переспицовки

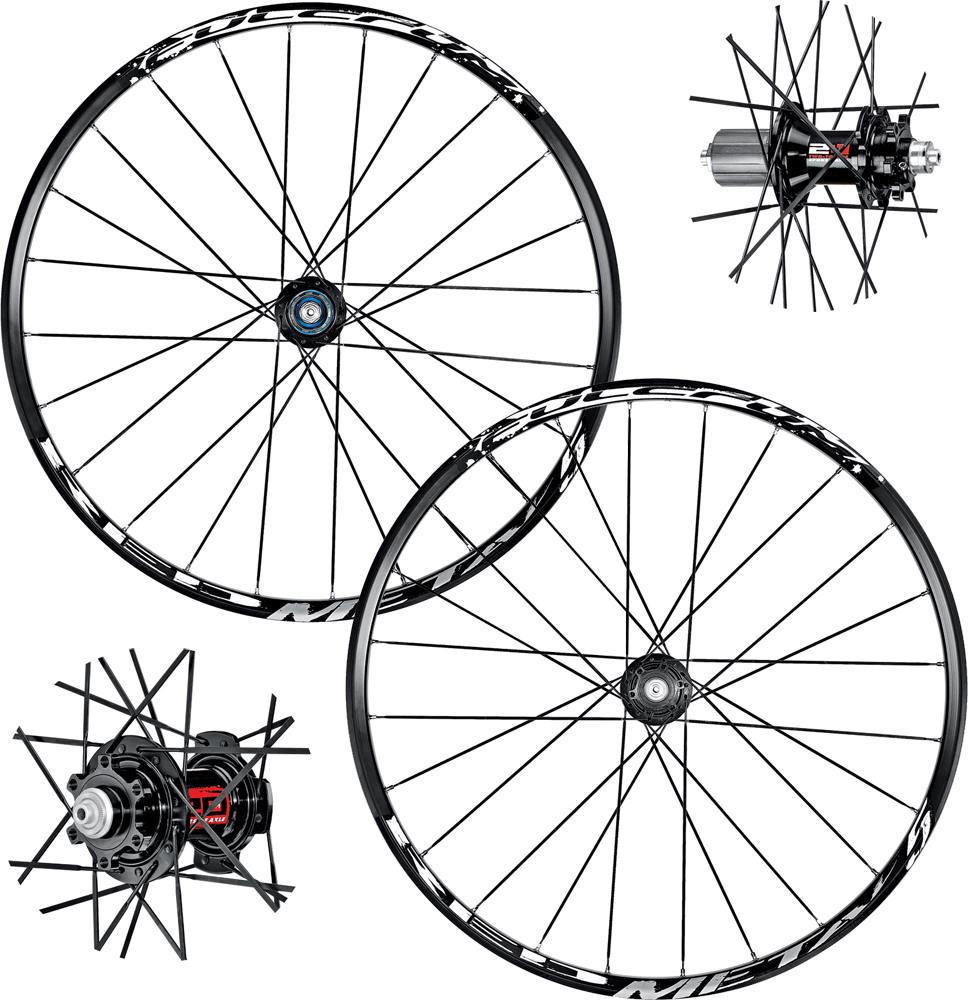

Сегодня существует несколько типов спицовки, все они базируются на основных разновидностях: радиальной и тангенциальной. Установить элементы можно по-разному, каждый вариант имеет свои особенности:

1. Радиальная. Предполагает пересечение спиц друг с другом. Чаще всего ее предпочитают ставить на переднем колесе, оснащенном ободной тормозной системой. В этом случае конструкция не подвергается серьезным нагрузкам. Данная разновидность переспицовки имеет привлекательный внешний вид, снижает массу колеса.
2. Тангенциальная. Один элемент может пересекаться с другими от 1 до 4 раз. Актуальна для колес, которые испытывают серьезные нагрузки. Этот тип считается наиболее популярным для 36 спиц.
3. Смешанный. Соединяет в себе особенности радиального и тангенциального типа с установкой спиц крестом. В результате получается интересный рисунок, состоящий из повторяемых узоров. Подойдет для обода с высоким профилем и аэроспицами.
4. Крученая. Главная особенность этой разновидности — многократное перекрещивание спиц друг с другом, закручивания и изгибы. Специалисты не рекомендуют устанавливать элементы на колесо таким образом, поскольку это приводит к запоздалой реакции на удары, нестабильному поведению обода. Однако, многие райдеры отдают предпочтение такому необычному решению из-за оригинальности, раскачивающей амортизации.

Существуют экзотичные спицовки, способные менять внешний вид колес. Интересно смотрится Кросс-Лэйсинг, повышающая прочность конструкции. Схема предполагает прохождение одного элемента через 4 другие, а не 2, как в классическом варианте. Усложненный тип — «Звезда», выглядит особенно привлекательно при использовании разноцветных спиц. «Веер» создает необычные эффекты во время езды, оптимален для ситибайков, прогулочных моделей.

КрученаяРадиальнаяСмешаннаяТангенциальная

Как могут образовываться дефекты и почему

Есть распространенное мнение, что колесо может менять свою форму если вы не аккуратно ездите, при езде по кочкам или во время неудачных прыжков. Все это так. То есть это все конечно же влияет на быстрый износ. Но колесо может ломаться не только поэтому. Когда велосипедист садится на велосипед — колеса уже поддаются нагрузке в вертикальном направлении. Дальше при торможении на скоростях колеса могут деформироваться, образовывая восьмерки. Во время маневрирования (на поворотах) в каком-либо направлении и резком торможении. В общем, что такое неаккуратная езда думаю можно не объяснять, вы и сами все прекрасно понимаете. Так что бережное отношение к велосипеду может оттянуть проблему, но со временем вы все равно к ней вернетесь. Даже если вы будете ездить очень аккуратно по хорошей дороге, такая уж специфика велосипеда.

Все конечно же зависит еще в большой степени от самого обода колеса, от его физических характеристик

Поэтому при покупке велосипеда на такие вещи надо обращать внимание продавца, задаваясь вопросом как долго могут прослужить колеса, как они реагируют на вышеописанные деформации. Так на дешевых велосипедах обода соответственно менее крепкие

И различные изгибы (яйцо и восьмерки) колес могут образовываться гораздо раньше, чем на более дорогих и качественных своих собратьях

И различные изгибы (яйцо и восьмерки) колес могут образовываться гораздо раньше, чем на более дорогих и качественных своих собратьях.

В общем как может возникать проблема я думаю вы уже поняли. Так что давайте перейдем непосредственно к тому как разрешить задачу и выровнять ваше колесо.

2

Главным конструктивным элементом такого оборудования является станина. На ней имеется каретка с направляющими, по которым вдоль оси детали, подвергаемой обработке, передвигаются (попеременно) сверлильные и фрезерные шпиндели. Они размещаются попарно в агрегатных головках. Именно наличие таких головок со и фрезерным инструментом и отличает рассматриваемые типы от стандартных горизонтально- и .

Обрабатываемое изделие устанавливается в специальные тиски, а затем фиксируется при помощи гидравлического прижима. Когда агрегатные головки двигаются в поперечном направлении, торцы детали фрезеруются. После окончания поперечного движения начинается обработка центровочных базовых отверстий. Эту операцию выполняют уже шпиндели со сверлильным инструментом. Отметим, что сверлильная и фрезерная головка приводятся в движение разными электродвигателями.

К основным техническим показателям рассматриваемых станков относят:

• наибольший диаметр фрезерования;
• наибольшее сечение отверстия;
• максимальный диаметр и длину обрабатываемых заготовок;
• число шпинделей;
• виды и геометрические параметры применяемого сверлильного инструмента;
• размер фрезы (торцевой);
• тип гидравлического и электрического оборудования.

Причины, вызывающие деформацию колеса

Причин, вследствие которых изрядно искривляется колесо, может быть несколько:

• Это, конечно же, вес велосипедиста, который изо дня в день создает нагрузку на колеса. Так как вес человека может быть разным, то и нагрузка соответственно тоже разная.
• Резкое торможение велосипеда может создать дополнительную нагрузку для спиц колеса.
• Крутые повороты на пути велосипедиста также могут стать причиной деформации.
• Неровный рельеф, по которому едет велосипед нередко приводит к проблемам с колесами.
• Сильный удар или падение, скорее всего, приведут к так называемой восьмерке.
• И, в конце концов, просто разболтанные спицы приведут ни к чему иному, как деформации колеса.

Эти проблемы не так уж страшны и могут быть решены с помощью переспицовки колес. Лучше всего, если пользователь знает сборку велосипеда и сможет справиться с этим самостоятельно, ведь никто не знает, где проблема может настигнуть. Ну и, конечно же, в любом сервисном центре опытные специалисты окажут услугу по любому виду переспицовки.

Основные виды переспицовки колес

Существует два основных вида спицовки:

• Радиальная.
• Тангенциальная.

Есть еще несколько названий, которые являются уточнением рисунка, получаемого в итоге из спиц колеса:

• Смешанная.
• Крученые спицы.

Основным отличием радиальной спицовки от крестовой или тангенциальной является то, что при радиальном методе спицы не пересекаются между собой.

Особенности радиальной спицовки

Опытные специалисты такой вид спицовки используют в основном для передних колес. Объясняется это тем, что они менее подвержены нагрузки со стороны педалей и тормоза. Но, несмотря на это, колесо получает колоссальную нагрузку, которая направлена вертикально. Именно поэтому при радиальной спицовке, используется большое количество спиц. Механики рекомендуют оптимальное количество спиц 32.

Такая спицовка не очень надежна и поэтому из плюсов такого вида можно назвать только внешний вид колеса, благодаря которому и получила название «солнце».

Стоит отметить, что при таком способе спицевания не играет большой роли куда обращена головка спицы.
По желанию велосипедиста она может быть направлена внутрь флянцев втулки, так и наружу.

Особенности тангенциального спицевания

Это спицевние позволяет прекрасно выдерживать все нагрузки, возникающие во время езды. При этом есть один нюанс: чем угол, образованный между фланцами и спицей шире, тем колесо прочнее. Это объясняется тем, что при таком расположении нагрузка распределяется равномерно, не нанося при этом особого вреда велосипеду.

Тангенциальное спицевание идеально подойдет для задних колес, в том числе и дисковых. Они всегда обеспечены нагрузкой от использования педалей и тормозов. Самым популярным и прочным рисунком является «три креста». Этот рисунок доказал свою прочность и надежность временем и испытаниями.

При смешанном спицевании центральная спица по отношению к ободу находится как в спицовке «солнце», а боковые спицы скрещиваются.

Как правильно переспицевать колесо велосипеда

Для того чтобы правильно выполнить спицевание колеса нужно в первую очередь знать все этапы такой работы. Благодаря широкому выбору деталей в магазинах и на рынках велосипедисты сами могут решить, что именно покупать. Но нужно понимать, что это довольно сложный и трудоемкий процесс. Поэтому не стоит расстраиваться, если не все буде получаться сразу. Такой навык приходит с опытом.

Лучше всего чтобы в первый раз поможет опытный механик, который доходчиво объяснит и покажет все этапы переспицовки.

Важно заранее подготовить нужные инструменты. Для такой работы могут понадобиться станок для правки колеса, специальный спицевой ключ, прибор для измерения натяжения спиц

Станок для правки велосипедных колес

Кому из велосипедистов не приходилось с огорчением смотреть на перекосы колес, так называемую «восьмерку», после неудачной фигуры или наезда. Особенно страдают начинающие спортсмены. Не так-то просто неопытному велосипедисту исправить повреждения. Еще большего труда требуют замена спиц, втулки и исправление обода колеса.

Предлагаем вашему вниманию станок-стойку для правки велосипедных колес. Станок прост в изготовлении, не требует никаких дефицитных материалов. Рекомендуем эту конструкцию для спортивных секций и велосипедистов-любителей.

Устройство

Основная часть станка – металлическая П-образная стойка, согнутая из 50-60-миллиметрового полосового железа толщиной 5-10 мм. Высота вертикальной части П-образной стойки выбирается несколько больше половины диаметра велосипедного колеса – примерно 500-600 мм. Расстояние между вертикальными планками П-образной стойки выбирается по ширине втулки колеса. На верхних концах планок выпиливаются два паза для установки оси колеса и сверлятся отверстия для крепления других деталей.

В нижней части стойки укрепляется планка 1 из 50-миллиметрового уголкового железа, причем по бокам уголок подрезается и выгибается по ширине стойки. В горизонтальной части подвижной планки вырезаются три отверстия: одно круглое – для подъемного винта 4 и два овальных – для винтов 7, закрепляющих установочные щечки 8.

Ниже подвижной планки находится задерживающая планка 6, сделанная из полосового железа. В ней сверлятся четыре боковых отверстия для винтов, крепящих планку к стойке, и одно круглое посередине.

Под планкой 6 располагается фигурная гайка 5, выточенная на токарном станке в виде усеченного диска с внутренней резьбой под подъемный винт 4. Эту гайку можно заменить обычной машинной гайкой с подходящей резьбой.

Для дополнительного крепления П-образной стойки на столе или верстаке из полосового железа сгибается скоба 9 с отверстиями для крепящих винтов.

Станок собирается на рабочем столе или верстаке при помощи двух винтов с гайками, навинчивающимися под крышкой стола. На винтах укрепляется задерживающая планка 6.

Подвижная планка 1 собирается так. В круглое отверстие планки 1 вставляется подъемный винт 4. На него навинчивается и прижимается гаечным ключом машинная гайка 3. В овальных отверстиях планки 1 при помощи винтов 7 и фигурных гаек-барашков 2 закрепляются установочные щечки 8.

Собранная подвижная планка 1 с укрепленными на ней деталями надвигается на вертикальные планки П-образной стойки. Затем нижний конец подъемного винта 4 пропускается через круглое отверстие планки 6 и на него навинчивается фигурная гайка 5. Дальнейшее опускание подвижной планки 1 осуществляется вращением фигурной гайки 5.

После того как основные детали станка собраны, на столе при помощи винтов и гаек закрепляется дополнительная скоба 9. Верхние концы скобы 9 закрепляются в планках П-образной стойки на резьбе при помощи винтов.

Установка колеса для правки

Ось колеса закрепляется барашками в пазах П-образной стойки. Вращением фигурной гайки 5 подвижная планка 1 подводится к колесу. Колесо прокручивается, подгоняется и настраивается «овальность» обода колеса. К ободу подводятся и закрепляются барашками установочные щечки 8. Выравнивается перекос («восьмерка») колеса. По мере исправления перекоса установочные щечки сдвигаются все ближе, пока дефект не будет устранен полностью.

umeha.3dn.ru

Как выпрямить колесо на деле и как определить точно где проходит восьмерка колеса велосипеда

Как же определить где именно проходит восьмерка. Мастера, которые набили руку в этом деле могут устранить проблему без подручных средств (мелка и прочего). Вам же прийдется править колесо сначала с использованием мелка . Раскручиваем (вращаем) колесо и постепенно подносим мелок к ободу крутящегося в оси колеса. В тех местах, где есть восьмерка мелок будет касаться обода и черкать на нем засечки. Так вы определите для себя восьмерку.

Еще один отличный вариант как выправить восьмерку на колесе велосипеда я подсмотрел в одном видео. Берем ушные палочки. По обеим сторонам колеса у нас находяться перья передней вилки. К этим перьям цепляем на скотч ушные палочки с двух сторон и точно также как с мелком вращая колесо, постепенно подносим ушные палочки к ободу колеса и места, в которых они начнут явно касаться обода — отмечаем мелком. Довольно удобный вариант, так как держать на весу мелок бывает довольно проблематично. Если у вас колесо сплющено по типу яйцо, то есть потеряло свою идеально круглую форму, делаем все тоже самое, что и для восьмерки, лишь только мелок уже подносим с внешней стороны обода — там где дожна находиться покрышка с камерой.

Как видите из вышеописанного устранение восьмерки на велосипеде не очень сложный процесс, и что самое приятное — доступный каждому. Единственное что хочется еще добавить, когда проделали всю работу по выравниванию восьмерки на велосипеде, обязательно проверьте все остальные спицы. Чего не должно быть? Спицы не должны болтаться на своих местах или быть сильно перетянуты. Свободно болтающиеся спицы могут переломиться, поэтому аккуратно подтягиваем их и снова повторяем регулировку колеса. Если спицы сильно затянуты — они могут проткнуть нипель или обод колеса. Умельцы советуют если вы произвели настройку колеса и вас все устраивает, но некоторые спицы выпирают из обода колеса можно их подточить напильником, чтобы не проткнуть камеру.

Как итог хочется сказать, что лучше один раз научиться делать все это самому — чем каждый раз ездить в мастерскую. Лично мне мастерские запомнились горе-мастерами, которые не успевают обслужить всех поэтому делают все на скорую руку. А вы являетесь хозяином велосипеда и можете все сделать неспеша, неторопливо, граммотно и аккуратно. Так что вперед покупать спицевые ключи и исправлять свои велоколеса!

Все вышеизложенное может потребовать от вас специальных велоинструментов.

Прокручиваются педали на велосипеде узнайте причину здесь.

Как снять педали с велосипеда, разобрать их и смазать для лучшей работы //velosipedinfo.ru/kak-snyat-pedali-s-velosipeda-ih-remont-i-obsluzhivanie.

Смотрите еще про исправление восьмерки на велосипеде в видео ниже, чтобы все окончательно уложилось в голове ясной картиной.

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Вращается медленнее переднего

Указанную проблему заметить бывает непросто. Если заднее колесо стало медленнее крутиться, чем переднее, ехать станет сложнее. Но велосипедист может списать это на свою усталость, плохое покрытие дороги или другие факторы. И только когда проблема переходит на более серьезную стадию, ее становится легче распознать.

Заднее колесо может крутиться медленнее, чем переднее, по трем основным причинам:

• погнут обод колеса; трутся о диск;
• механизм торможения настроен неправильно.

Затруднить движение может погнутый диск. К этому приводит трение и касание других деталей. Поэтому выход напрашивается сам – выпрямить колесный диск. Главное – не переусердствовать, чтобы потом не пришлось гнуть диск в обратную сторону.

Если во время движения слышны звуки трения, значит, тормозные колодки трутся о диск колеса. Это обычно происходит с новыми велосипедами. Данная проблема не требует никаких действий. Все недочеты устраняться во время движения. Колодки со временем притрутся и перестанут доставлять неприятности.

Причины, вызывающие деформацию колеса

Основная причина деформации обода и спиц — это динамическая нагрузка, которую создает вес велосипедиста, который движется в вертикальной и горизонтальной плоскости относительно осей колеса.

Ускорить и усугубить искривление деталей могут следующие факторы:

• резкое торможение;
• езда по неровным дорогам, бездорожью, сильно рельефной поверхности;
• крутые повороты, особенно при высокой скорости и большой массе велосипедиста;
• падение, сильные удары по колесу;
• неправильная спицовка;
• поломка, ослабление или слабое натяжение спиц.

Сильное механическое воздействие часто приводит к деформации типа «восьмерка», которая видна невооруженным глазом. Незначительное искривление нередко остается незаметным для неопытного велосипедиста, но существенно снижает безопасность и качество езды.

Чтобы избежать новых аварий и нарушений балансировки, необходимо выровнять обод, заменить поврежденные элементы и заново заспицевать колесо.

Виды переспицовки колес

Переспицовка бывает следующих видов:

• радиальная;
• тангенциальная;
• смешанная;
• крученая;
• экзотичная.

Тангенциальная и смешанная спицовки дополнительно классифицируются по количеству пересечений, которые образуют стержневые детали.

Особенности радиальной спицовки

При радиальном спицевании опорные стержни не пересекаются между собой, что обуславливает высокие нагрузки на материал в вертикальном направлении. Ее рекомендуют применять только для передних колес, т.к. они в меньшей степени подвержены нагрузке от массы велосипедиста, действиям педалей и тормозов.

Преимуществом метода является аккуратный вид колеса. Из-за отсутствия пересечений эта схема спицевания называется «солнце». Для рисунка с нулевым количеством крестов нужны короткие стержни, которые имеют небольшой вес и высокую жесткость в боковой оси.

Радиальная спицовка.

Особенности тангенциального спицевания

Тангенциальное спицевание может применяться и для переднего, и для заднего колеса. За счет пересечений спиц они выдерживают более высокие нагрузки на колесо.

Прочность комплекса деталей коррелирует с углом между фланцами и спицами. При большом угле пересечения усилие распределяется более равномерно, что позволяет минимизировать нагрузки на велосипед.

Количество опор зависит от рисунка колеса:

• 2 креста — 24 или 28;
• 3 креста — 32 или 36;
• 4 креста — 36 или 40;
• 5 крестов — 48.

Наиболее распространенной схемой сборки является «3 креста» на 36 спиц. Она сочетает в себе прочность, надежность и среднее количество элементов. При большем количестве пересечений положение опорных стержней близится по касательной к фланцу втулки, при меньшем — к перпендикуляру.

При смешанной спицовке центральный стержень располагается по схеме «солнце», а боковые — пересекаются тангенциально.

Тангенциальное спицевание колеса.

Как исправить восьмерку на колесе велосипеда.

Желающие научиться исправлять дефекты обода самостоятельно, должны учесть, что правка колеса – это операция, которая требует не столько умения, сколько терпения и усидчивости. Потому что ничего сложного в этом деле, в сущности, нет. Собрать колесо полностью значительно сложнее, и для выполнения этой задачи начинающему велосипедисту лучше обратиться в мастерскую.

Что нужно для того, чтобы научиться править колесо?

1. Готовое собранное колесо. Не следует начинать практиковаться на старом, убитом колесе, с множественными дефектами. Хотя его, с одной стороны, не жалко. Но с другой стороны, не всегда возможно выправить такое колесо до идеального состояния. Кроме того, устранить одну небольшую восьмерку проще, чем много пересекающихся восьмерок и яиц, особенно для начинающего веломеханика. Лучше начинать учиться на новом или почти новом ободе, пока он не обзавелся десятками восьмерок.
2. Кусочек мела, чтобы отмечать дефектный участок.

Спицевой ключ. Некоторое количество свободного времени.

Станочек для правки колес использовать очень удобно, но необязательно. Небольшие восьмерки на колесе можно устранить, не снимая его с велосипеда, достаточно перевернуть велосипед вверх колесами. При этом правильность колеса можно контролировать относительно тормозных колодок или перьев вилки.

Устранение “восьмерки” колеса велосипеда

Для устранения восьмерки сначала надо найти на ободе место дефекта. Для этого раскручиваем колесо и медленно приближаем к ободу сбоку кусочек мела. Отмечаем мелом место, где обод деформирован, (мел в этом месте начинает задевать обод). Таким образом определяем, в каком месте находится «восьмерка», и в какую сторону деформирован обод.

Для устранения «восьмерки» надо подтягивать спицы с одной стороны обода и ослаблять их натяжение с другой стороны. Причем делать это надо согласованно – иначе на ободе может появиться другой дефект – «яйцо».

Рис. 1	Рис. 2	Рис. 3
«Восьмерка» небольшая, дефектное место оказалось между двумя соседними спицами. Подтягиваем одну спицу, например, на 1/3 оборота, а соседнюю ослабляем тоже на 1/3 оборота.	«Восьмерка» небольшая, дефектное место оказалось напротив какой-нибудь спицы. Подтягиваем эту спицу, например, на 1/4 оборота, а две соседние ослабляем на 1/8 оборота.	«Восьмерка» затрагивает несколько соседних спиц. Спицы, находящиеся ближе к центру дефекта, подтягиваем или ослабляем сильнее, чем те, которые находятся по краям.

После этого еще раз раскручиваем колесо и смотрим, что изменилось. Если восьмерка стала больше, чем была, то возвращаем все ниппели спиц в исходное положение, и еще раз разбираемся, в какую сторону их надо крутить. Если уменьшилась, но не до конца – значит, мы на правильном пути, но надо еще подкрутить ниппели в том же направлении.

Устранение “яйца” колеса велосипеда

Для устранения “яйца” тоже сначала надо найти на ободе место дефекта. Для этого раскручиваем колесо (со снятой покрышкой) и медленно приближаем к ободу кусочек мела (не сбоку, а снаружи). Отмечаем мелом место, где обод деформирован, (мел в этом месте начинает задевать обод). Таким образом определяем, в каком месте находится выступающая часть «яйца».

Рис. 1

Для устранения «яйца» надо подтягивать спицы с обеих сторон обода. Причем делать это надо согласованно – иначе на ободе может появиться «восьмерка». Если подтягиваем одну спицу на половину оборота ключа, то две соседние надо подтянуть на четверть оборота. Обычно начинающим этот процесс надо повторить несколько раз, прежде чем «восьмерка» или «яйцо» исчезнет. Потом, по мере появления опыта, небольшие дефекты будут исчезать с первой – второй попытки.

Ремонт колеса без клея

В крайнем положении можно заклеить велокамеру изолентой или смоченным отрезком полиэтиленового пакета. Эти нехитрые способы помогут доехать до места назначения, где можно профессионально отремонтировать камеру.

В данном случае покрышка зачищается, и прикладывается заплатка таким образом, чтобы ее прижимало давлением к поверхности камеры.

Этот способ недолговечен и требует соблюдения определенных правил:

• Поверхность дороги должна быть сухой и гладкой;
• Нельзя перегружать колесо;
• На заплатку должно в постоянном режиме воздействовать давление, для этого рекомендуется ехать без остановок до места назначения.

Варианты устранения дефектов велосипедного колеса

Даже без специальных навыков несложно устранить искривление. Для этого нужен специальный ключ для спиц, а также аккуратность и умение делать работу вдумчиво и не спеша. Есть два способа, как убрать «восьмерку» на колесе велосипеда:

• силовой;
• метод регулировки спиц.

Силовое выпрямление

Суть метода — воздействие грубой физической силы на обод.

Чтобы устранить дефект таким способом, необходимо снять колесо с рамы велосипеда, но покрышку и камеру демонтировать не надо. Беремся за шину с обеих сторон, повернув колесо выпуклостью к себе. Идеальным считается захват по 60 градусов по обе стороны от центра «восьмерки» (образно говоря, на 10 и на 2 часа). Колено должно прилегать к самой выпуклой зоне. С максимальным усилием надавливаем в направлении от себя.

Если ноги достаточно сильны, то выполнять эту операцию можно на весу. Другой вариант — установить колесо велосипеда так, чтобы поврежденный участок был наверху, и попросить напарника крепко прижать обод к поверхности.

Если есть хороший упор и достаточно силы, то дефект должен уменьшиться. Таким методом можно сгладить крупные искривления, но он неэффективен по ряду причин:

• мелкую «восьмерку» нельзя исправить;
• возможен прогиб обода в другую сторону;
• неудобно работать;
• не каждый обод можно исправить методом силового воздействия.

Метод хорошо выручает, когда велосипедист находится в пути, и ему необходимо исправить искривление, чтобы добраться до дома или ближайшей ремонтной мастерской.

Регулировка контактных спиц

Для того, чтобы выровнять «восьмерку» методом регулировки спиц, необходимо их подтянуть или ослабить с нужных сторон. Выполняется эта операция с помощью специального ключа, который можно купить в любом веломагазине. Крайне не рекомендуется применять плоскогубцы: можно затереть грани на ниппеле, потом регулировка будет невозможна.

Предположим, что есть небольшое искривление между двумя соседними спицами. В этом случае одну из них надо подтянуть на треть оборота, ровно настолько же надо ослабить соседнюю.

Если искривление значительно по размерам, то надо начинать с проверки общего натяжения спиц. Зачастую бывает, что они ослаблены и болтаются, необходимо подтянуть ослабленные единицы на один оборот.

Отмечаем маркером область искривления и приступаем к регулировке. Находим центральную спицу, расположенную в зоне максимальной выпуклости. Надо понимать, что для правильной регулировки необходимо ослабить ту сторону, куда выгнулся обод, одновременно натягивая с аналогичным усилием противоположную сторону. Это условие должно жестко выполняться, иначе произойдет искривление в радиальном направлении.

Начнем с ослабления на пол-оборота центральной спицы «восьмерки». Для грамотного выполнения этого приема надо повернуть спицу на ¾ и возвратить обратно на четверть. Это способствует правильной усадке ниппеля.

Две соседние спицы надо натянуть на аналогичное количество оборотов. Выполняя эту операцию, постепенно сдвигаемся к краю искривления. Следующая группа спиц регулируется с уменьшением количества оборотов. Если первые спицы подкручивали на величину пол-оборота, то заканчивать надо в одну восьмую.

Ослабление и натяжение чередуется так, чтобы на «восьмерке» были ослаблены крайние спицы.

После завершения регулировки необходимо еще раз сделать прокрутку и промаркировать остаточную кривизну. Если появилась обратная «восьмерка», надо усилить натяжение на ослабляемых спицах и ослабить на тех, которые затягивали.

Затем нужно снять колесо, вытащить ось, уперев втулку в пол, нажать на обод своим весом. Перевернув обод, проделать ту же операцию. Будет слышен небольшой треск — это нормально, происходит усадка спиц. После еще раз проверить колесо на наличие искривлений.

Для того, чтобы добиться идеального результата, в первый раз придется долго повозиться. Но с каждой регулировкой процесс будет занимать все меньше времени. Очень скоро даже в поездке можно будет быстро исправить дефект.
