Размеры лестницы: длина 25 и ширина, фото очень больших и самых длинных в мире, какая высокая на второй этаж

Параметры винтовых лестниц

Винтовые конструкции между этажами экономят площадь и пространство. Смотрятся такие сооружения богато и презентабельно. Но детям и пенсионерам приходится прикладывать усилия и испытывать затруднения при подъемах и спусках.

Стандартные размеры ступенек лестницы спирального типа следующие:

ширина наружной части проступи – 40 см;
ширина внутренней части проступи – 10 см;
высота ступени – до 25 см;
ширина – 80-110 см;
максимальная высота сооружения – 250 см.

Оптимальным устройством считается установка только проступей прямоугольной формы, когда под ними отсутствуют вертикальные фрагменты. По такой конструкции удобно ходить, независимо от того, передвигается человек по внутренней или внешней стороне.

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

Названия различных элементов лестницы

Варианты конструкции и формы

Ступенька – главная составная часть лестничного марша. По рекомендации специалистов, минимально допустимое количество ступеней в лестнице – 3, а максимальное – 18. Есть три главных критерия, которые определяют вид ступеней.

По месту расположения:

Фризовые – бывают верхние и нижние. Первая заканчивает подъем на верхнем уровне, а вторая – начинает его на нижнем.
Рядовые – все остальные ступени, образующие марш.

По геометрии:

Прямые – рядовые элементы, имеющие по всей длине проступи равную глубину. Из них состоит преобладающее количество маршевых лестниц, особенно это касается прямых подъемов.
Забежные – элементы, используемые при моделировании поворотных маршей. Они применяются в винтовых сооружениях и имеют неодинаковую глубину проступи: более узкую у внутреннего края и более широкую с противоположной стороны.

Виды ступеней

В зависимости от наличия или отсутствия подступенков лестницы бывают:

Открытые – имеют ступени, в которых имеется только горизонтальная часть или проступь. Расстояние между конструктивными элементами остается незаполненным.
Закрытые – имеют ступени с подступенками.

Кроме того, элементы лестничного марша отличаются друг от друга по форме:

Прямые. Они имеют вид прямоугольника. Данный вид не рекомендован для винтовых конструкций. Крепить такие элементы можно любым способом.
Круглые характеризуются радиальными краями. Их используют часто для оформления крыльца на улице и в качестве самой нижней ступени при подъеме.
Полукруглые ступени применяют также при входе в дом с улицы. С одной стороны у них полукруг, а с другой – прямая линия.
Элементы в форме трапеции образуют конструкцию винтовых лестниц и поворотных моделей лестниц.

Ступени изготавливаются из разных материалов: древесины, бетона, металла, стекла, кирпича, шпонированной фанеры. По мнению специалистов, проще всего работать с деревом: заготовки делаются легко и инструменты для их изготовления достаточно просты в обращении.

Дополнительные параметры

Схема углов наклона ступеней лестницы.

К дополнительным параметрам лестничной конструкции в домах относятся:

ширина пролета и лестничных площадок;
высота перил;
расстояние от потолка нижнего этажа до ближайшей проступи.

Оптимальной шириной конструкции считается величина не менее 90 см, а габариты промежуточной площадки не меньше размера пролета, который опирается на нее.

Можно в нешироких проемах устанавливать конструкции шириной 60-70 см, по такой лестнице можно легко подняться, но переносить большие предметы будет проблематично.

Безопасной считается лестничная конструкция высотой 90 см. Если в доме есть маленькие дети, то лучше выбирать величину в 120 см. Приемлемое расстояние между опорными стойками — 15 см. Если расстояние больше указанного, то для безопасного использования устанавливают защитные экраны или дополнительные стойки

При монтаже лестницы обращают внимание на критическую высоту — расстояние от проступи до потолка. Значение не должно быть меньше 2 м, чтобы избежать травмы головы при использовании конструкции

В этом видео говорится о выборе расположения лестницы и расчете подступенка:

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

глубина ступени — 25-40 см;
высота подступенка — 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Замок Пелеш (Румыния)

Эта винтовая лестница, покрытая утончённой резьбой, находится в одном из многочисленных замков Румынии. Наверное, по своей фактуре она очень подошла бы замку графа Дракулы.

На самом деле эти сходни стали частью великолепного сооружения, построенного в 1883 г. по приказу короля Карола II. В Пелеше много лестниц и все они покрыты изумительной деревянной резьбой. Они неповторимы.

Что-то демоническое в этом замке всё-таки есть. Да и находится он недалеко от замка самого знаменитого кровопийцы — в одном из живописнейших мест Карпат, рядом с городом Синая, где когда-то проходил средневековый путь из Валахии в Трансильванию.

Лестница в Ангкор Ват в Камбодже

Уникальная лестница, расположенная на третьем уровне пирамиды храмового комплекса Ангкор Ват, не имеет отношения к горам. Однако это не делает восхождение по её ступеням менее сложным и трудоёмким

Древние монахи возводили главный храм Камбоджи для того, чтобы паломники, приходящие сюда, испытывали всю трудность достижения самой важной цели — попадания на небеса

Угол между ступеньками лестницы достигает 70 градусов, а ширина их настолько узка, что не делает возможным поставить ногу. Тысячелетний возраст храмового сооружения тоже повлиял на состояние камня — трещины и разрушенные участки ступеней добавляют опасности при подъёме и спуске по лестнице.

Чтобы благополучно преодолеть многочисленные лестничные марши, туристы пользуются верёвками или переползают опасные участки на четвереньках. Но даже с такими трудностями нельзя просто так попасть на камбоджийские «небеса» – доступ к ним возможен лишь в определённые дни лунного календаря.

Параметры свободного пространства между этажами (габарит)

Габарит лестницы — это свободное пространство, расположенное вверх по вертикали от воображаемой линии, соединяющей выступающие края ступеней.

Схема. Минимальный габарит при соединении лестничного марша с лестничной площадкой.

1 — передвигаемый предмет (груз) размером 200×180×60 см.

2 — лестничный марш.

3 — наклонное перекрытие следующего лестничного марша.

4 — лестничная площадка.

5 — верхнее перекрытие.

Для соблюдения требования по габариту высота над маршем и лестничной площадкой должна быть не менее 2,2 метра. Внутри квартиры, частного дома, а также применительно к лестницам, ведущим в подсобные помещения, высота над маршем может равняться 2,0 метрам.

Рассмотрев все необходимые параметры лестницы, в заключение можно выделить, что для получения удобной конструкции необходимо правильно подобрать угол спуска (подъема), оптимальную ширину марша, удобное ограждение и соответствующий нормам габарит.

Количество и высота ступеней

Пример расчёта длины лестничного марша при высоте этажа 3 метра. При высоте ступеней 19 см рассчитывается количество подъёмов по формуле:

3000 мм (Высота пола)/19(предполагаемая высота ступени) = 15,8 (количество подъёмов).

Далее, количество округляется до 16 и пересчитывается для определения высоты ступенек:

X = 3000/16 = 187,5 мм.

При этом 16 подъёмов – это 15 ступенек. Высота перекрытия пола 300 мм минус высота ступеньки не дают нужного технологического значения для крепления лестницы, поэтому уменьшается размер первой ступени:

300-(100+40) = 160 мм.

Пересчитывается высота всех ступеней:

3000-160 = 2840 мм.

Высота ступеньки:

2840/15 = 189, 34 мм.

Формы лестниц

Выбранная форма лестницы во многом зависит от назначения, месторасположения, высоты помещения и архитектурных особенностей здания.

Одномаршевая лестница

Самый простой тип. Применяется достаточно редко, так как не подходит для помещений нормальной высоты: по расчёту количество ступеней получается слишком большим. Иногда лестницы такой формы выполняются с промежуточной площадкой;

Двухмаршевая лестница

Самый распространённый вид. Может выполняться как привычной формы, так и Г-образной. Очень удобна, потому что позволяет сократить количество ступеней в одном марше, но занимает большую площадь;

Винтовые и криволинейные, поворотные лестницы

Помогают сэкономить полезную площадь, но могут нести повышенную опасность для детей и пожилых людей;

Комбинированные лестницы

Одновременно имеют как марши, так и изгибы и скругления. Позволяют, сохраняя удобство эксплуатации, создавать уникальные интерьеры.
Нормы и стандарты проектирования лестниц.

Лестница должна удовлетворять выполнять следующие функции:

Обеспечивать удобную и безопасную вертикальную коммуникацию;
Обеспечивать эвакуацию людей в случае аварийных ситуаций;
Удовлетворять эстетическим и экономическим требованиям.

Безопасная эксплуатация лестницы зависит от того, насколько правильно она запроектирована. Все нормы проектирования прописаны в СНИП (Строительные нормы и правила).

Нормативный документ регламентирует следующие параметры лестниц и ступеней:

Наименьшая и наибольшая ширина лестничного марша по ГОСТ.Если лестница выполняет функцию эвакуационного пути, ведущего с одного этажа жилого здания (двухэтажное строение), её ширина должна составлять не менее 90 см, при большей этажности – 105 см. Для внутриквартирных лестниц ширина марша может быть всего лишь 80 см. Максимальный размер – 140 см. Для общественных и административных зданий ширина лестницы должна быть от 135 до 240 сантиметров.
Габариты лестничных площадок.Лестницы с большим количеством ступеней должны быть оборудованы промежуточными площадками. Ширина лестничной площадки по требованиям эвакуации должна равняться ширине марша, но не меньше 1.2 метра. Если площадь здания позволяет, ширина площадки может быть больше ширины марша лестницы.
Длина лестничной площадки должна быть равна ширине двух маршей при двухмаршевой лестнице плюс просвет 10 см. Просвет необходим, чтобы была возможность протянуть пожарный гидрант. Если лестница одномаршевая, промежуточная площадка не расширяется, а остаётся равной ширине марша.
Наименьшая и наибольшая высота ступеней.Все ступени должны быть одинаковых размеров. Исключение составляют первая и последняя ступень. При невозможности вписать целое количество, можно сделать их чуть ниже остальных. Наименьшая высота подступенка 12 см, максимальная 20 см для внутриквартирных лестниц и 19 см для многоквартирных зданий.
Уклон лестницы.Угол наклона лестницы должен быть от 26 до 45 градусов. Основные лестницы жилых многоквартирных и общественных зданий должны иметь уклон 1:2. Вспомогательные и ведущие в подвал лестницы могут располагаться под углом 33 – 36 градусов.
Минимальное и максимальное количество ступеней в одном марше.
Количество ступеней марша должно быть не менее 3 и не более 16. При количестве ступеней меньше трёх целесообразно устраивать пандусы.

Рассмотрите ширину лестницы

Выбор оптимальной ширины лестницы играет важную роль при ее проектировании. Ширина лестничного марша должна быть достаточной для удобного и безопасного подъема и спуска. Она зависит от нескольких факторов, таких как функциональность помещения, количество людей, которые будут пользоваться лестницей одновременно, а также требования противопожарной безопасности.

Обычно минимальная ширина лестничного марша составляет 90-100 см. Однако, для лестниц, которые используются только внутри жилого дома с небольшим количеством жильцов, можно выбрать и более узкую ширину. В коммерческих и общественных зданиях, где передвигается больше людей, рекомендуется выбирать более широкую лестницу для обеспечения комфорта и безопасности.

Также необходимо учитывать высоту ступеней и комфортный шаг. Приблизительная формула для определения ширины лестницы: 2 шага + площадка между маршами должны равняться 60-65 см. Например, если высота ступени составляет 20 см, то ее ширина должна быть около 20-25 см.

Помимо эргономических соображений, необходимо учесть и требования нормативных документов, в которых указаны минимальные допустимые значения ширины лестницы. Для жилых помещений семейного типа обычно принимают минимальную ширину в 80 см, для общественных зданий – от 120 см и более.

Определите необходимое количество ступеней

Для определения количества ступеней необходимо учесть следующие факторы:

Высота подъема	Высота подъема — это расстояние от пола одного уровня до пола следующего уровня. Высоту подъема следует измерить с учетом отделки полов на каждом уровне и использовать ее для определения общего количества ступеней.
Высота подступенка	Высота подступенка — это расстояние от поверхности одной ступени до верхней поверхности следующей ступени. Высота подступенка должна быть равномерной и удобной для использования.
Высота ограждения	Высота ограждения — это высота ограждения лестницы или перил, которые должны обеспечивать безопасность пользователей. Высотой ограждения регулируются нормативы и стандарты строительства.

Количество ступеней вычисляется по формуле:

Количество ступеней = высота подъема / (высота подступенка + высота ограждения)

Полученное число ступеней следует округлить до ближайшего целого числа в большую или меньшую сторону, в зависимости от конкретной ситуации.

Если необходимо установить лестницу в уже существующем здании, то может оказаться ограничено пространство для размещения ступеней. В таком случае можно уменьшить высоту подступенка или использовать специальные конструкции, которые позволяют сэкономить место.

Итак, определение необходимого количества ступеней — это важный компонент проектирования лестницы. Следуя указанным рекомендациям, вы сможете выбрать оптимальное количество ступеней, которое обеспечит комфортность и безопасность использования лестницы.

Оптимальные размеры лестницы:

Одним из ключевых параметров при выборе размеров лестницы является ширина ступеней. Ширину ступени рекомендуется выбирать в диапазоне от 25 до 35 сантиметров. Такой размер обеспечит комфортную посадку и безопасность при подъеме и спуске.

Высота подъема – второй важный параметр, который следует учитывать при проектировании лестницы. Чтобы подъем был удобным и безопасным, рекомендуется выбирать высоту подъема в диапазоне от 17 до 20 сантиметров.

Также необходимо учесть ширину и высоту пролетов. Ширина пролета должна быть достаточной для прохождения человека с учетом его физических параметров и количество перекрытий. Высоту пролета рекомендуется выбирать, исходя из высоты потолков в помещении и функциональных требований.

Немаловажным аспектом является также выбор формы лестницы: прямая, п- или л-образная, винтовая. Каждая из форм имеет свои преимущества и нюансы, которые следует учитывать при выборе оптимальных размеров.

В итоге, оптимальные размеры лестницы зависят от множества факторов, которые нужно учесть при проектировании. Правильный выбор размеров позволит создать функциональную, безопасную и эстетически привлекательную лестницу.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

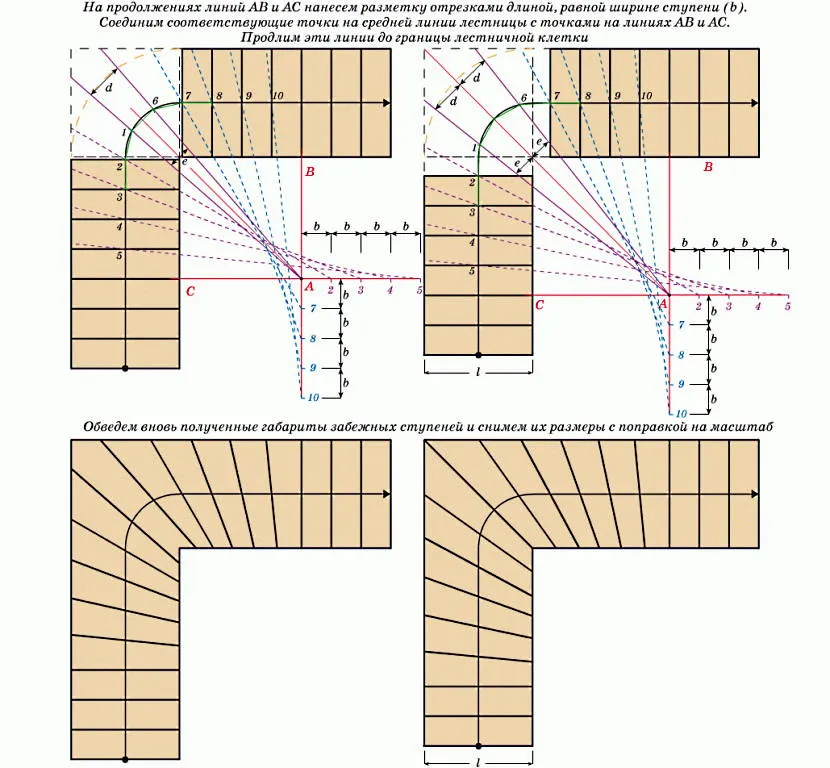

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступеней Источник olestnicah.ru

Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Лестница Наньдаошань, Китай

Расположенная в провинции Шааньси, Лестница Наньдаошань простирается по южным склонам горы Гушань на длину свыше 17 километров. Самая длинная лестница в мире включает в себя более 25 000 ступеней и предлагает невероятные возможности для походов и пеших прогулок.

Создание Лестницы Наньдаошань было сложным и продолжительным процессом. Строительство началось в 1638 году и заняло около 30 лет. Однако великолепный вид на окружающую природу, который открывается с высоты Лестницы Наньдаошань, стоит всех затрат.

Лестница Наньдаошань является не только прекрасным сооружением, но и популярным туристическим местом. Тысячи туристов из разных стран посещают эту лестницу каждый год, чтобы насладиться неповторимой атмосферой и живописными пейзажами, которые можно увидеть на протяжении всего пути.

Если вы любите активный отдых и приключения, то поход по Лестнице Наньдаошань станет для вас незабываемым приключением. Будьте готовы к длительным прогулкам и изучению уникального природного наследия Китая.

Лестница Наньдаошань — великолепный пример труда и таланта человека, а также возможности насладиться природным великолепием и красотой мира.

Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
Минимальная высота ступеней – 12 см.
Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Параметры перил (ограждений)

Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
Перила лестницы должны выдерживать нагрузку 100 кг/м.
