Распашные ворота из профнастила – основные этапы создания

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

5 этап – изготовление рамы створок для ворот из профнастила

Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.

Технология изготовления:

металл распускают на заготовки. Рез целесообразно делать под
углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
встык, так проще резать заготовки и сваривать их;

Совет. Мастера советуют сваривать верхние углы под углом в
45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.

Сварка верхнего угла ворот из профнастила под углом 45 градусовСварка внижнего угла ворот из профнастила встык

каждую заготовку очищают от грязи и ржавчины;

сваривают элементы каркаса между собой. Причем сначала
заготовки наживляют, а после проверки геометрии сваривают сплошным швом;

каркас усиливается (при необходимости);

тщательно зачищаются сварные швы;

обезжирить каркас, покрыть грунтовкой и покрасить места
сварки. После того, как краска высохнет – покрасить каркас полностью.

Совет. Изготовление ворот из профнастила требует большой
точности в соблюдении размеров. При изготовлении рамы створки лучше сделать
каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между
створками распашных ворот достаточно будет приварить нащельник на одну створку
рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас,
и уменьшать его ширину.

Крепление запорных устройств к створкам

К навешенным и обшитым створкам монтируется замок, который может быть:

1. Навесным. На этапе создания каркаса предусматриваются петли под замок.
2. Накладным. Монтируется к поперечной перемычке (если она есть) или на наваренный к раме небольшой плоский металлический лист. Альтернатива ‒  прикрутить метизами прямо к каркасу. Не рекомендуется приваривать замок ‒ это сокращает срок его службы.
3. Врезным. Механизм врезают в полость трубы. Место декорируют металлическим карманом.

Кроме замка потребуется закрепить:

1. Нижний фиксатор. Отвечает за равномерное распределение нагрузки с замка. Позволяет дополнительно закрепить низ створки при сильном ветре.
2. Засов (запор). Нужен для закрытия ворот со двора. На калитку ставится небольшая защелка.
3. Автоматику. Устанавливается по желанию. Позволяет контролировать работу створок дистанционно.

В дополнение хозяева монтируют систему видеонаблюдения, домофон и сигнализацию.

Пользователи часто ищут:

• Как подключить электромеханический замок на калитку
• Установка магнитного замка на калитку

Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение

Во время выбора профиля немаловажное значение имеет вес

На даче

Достоинства материала:

1. Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
2. Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
3. При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
4. Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
5. Простота ухода. За профлистом не требуется специальный уход.
6. Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
7. Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
8. Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
9. Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

После монтажа

Однако, судя по отзывам на строительных форумах, существуют и определенные недостатки:

1. Материал низкого качества не сможет гарантировать перечисленных выше положительных свойств, поэтому приобретать его следует только в специализированных магазинах.
2. Низкий уровень шумоизоляции.
3. Если толщина профильного листа небольшая, его будет легко повредить ударом тяжелого предмета.
4. Появление коррозии неизбежно даже после незначительных повреждений.

Установка запоров

Что такое профнастил и из чего он сделан

Начнем с того, что правильное название материала — профилированный стальной лист. Профнастил — это ничто иное, как самый обычный стальной лист, который согнут особым образом, что даёт ему особую прочность. Такой материал значительно превосходит по прочности, а также внешнему виду обычные листы стали, из которых было популярно делать ворота ещё несколько лет назад.

Чтобы добиться такой фактуры на производстве с помощью особых станков листы материала выгибаются холодным способом. Материал можно увидеть на заборах, гаражах, крышах. Профнастил невероятно популярен. Причина этому — его сильные стороны, которые легко перекрывают недостатки.

Последующие этапы

В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.

Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.

Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.

Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.

Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.

Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.

Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.

Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.

Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.

Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Изучаем конструкцию ворот

Мы будем делать самые простые ворота из двух створок. Освоив технологию, вы сможете сооружать и более сложные конструкции: раздвижные, подъемные и т.д.

Створки ворот могут распахиваться внутрь и наружу. В этом моменте ориентируйтесь на особенности участка и свои предпочтения. Самый популярный вариант – наружное распахивание.

Конструкция состоит из опорных стоек, рамы и обшивки. Для сборки опор и каркаса обычно применяются трубы и профили. Диаметр труб и размеры профилей подбираются индивидуально с учетом габаритов и веса будущих ворот. Основная нагрузка будет приходиться на внешние элементы каркаса. Для изготовления же внутренних частей можно использовать профиль меньшего размера. Обшивка выполняется профилированными листами.

Калитка из профнастила: технология изготовления

Технология по сварке калитки под профнастил аналогична. Правда, используемые профили немного меньше в размере воротных. Собирается конструкция по заранее продуманной схеме, в случае, если речь идёт об отдельно стоящей калитке. Если говорить о встроенной в одну из створок ворот, в таком случае дополнительные расчёты производить не придётся. Разве что те, которые не были указаны на первоначальном плане распашных. Проще говоря, калитка – это та же створка ворот, только в уменьшенном размере.

Распашные ворота с калиткой

Петли привариваются уже непосредственно к готовой конструкции (что к воротной створке, что к калитке). Пренебрежительно относиться к работе по их установке не следует. Потому как именно эти детали отвечают за дальнейшее удобство в эксплуатации воротной конструкции. Именно от правильности их установки зависят безопасность сооружения и лёгкость открывания и закрывания калитки и створок ворот.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

замок для распашных ворот из профнастила. Устанавливается уже после того, как створки навешены.

Нижний фиксатор створки распашных ворот

Ограничитель створки распашных ворот

защелка на ворота (засов), предназначена для закрытия ворот изнутри (блокировка). Защелка больше подходит для калитки, а для распашных ворот используют запор (засов).

автоматика для распашных ворот. Позволяет открыть ворота дистанционно, что очень удобно, когда холодно, идет дождь или темно.

система безопасности: камера наружного наблюдения, сигнальная лампа, сигнализация.

6 этап – установка петель для распашных ворот из профнастила

Для установки ворот используются гаражные петли (навесы).

Как правильно приварить петли на ворота из профнастила?

Сначала петля приваривается на опорную стойку, затем на
каркас ворот на расстоянии 200-300 мм от края рамы створки

Обратите внимание,
место установки петли влияет на положение двери в открытом состоянии. Если
нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык.
Если только в одну – петлю накладывают на раму

Чтобы створка не доставала до
забора, устанавливают ограничитель.

Приваривание петель для распашных ворот из профнастилаУстановка петель для ворот из профлиста

Варианты конструкции

Профилированный лист необходимо выбирать от 0,5 мм толщиной Все типы ворот можно классифицировать:

• по количеству створок;
• по способу открывания — откатные или распашные секционные, поворотно-откидные;
• по расположению калитки — в створке или отдельно;
• по способу перемещения — ручному или механизированному.

Одностворчатые конструкции имеют небольшую жёсткость, поэтому для чаще выбирают откатной способ открывания. Конструкция в этом случае удерживается верхней и нижней рамой.

В распашном варианте могут присутствовать 2 створки, но и в этом случае из-за массы предъявляют повышенные требования к основательности и прочности опор, а также к качеству крепления к ним створок.

Поворотно-откидной вариант больше подходит для гаражных ворот, так как им неудобно пользоваться при порывистом ветре. Этот тип сложен в расчёте и изготовлении подъёмного механизма.

Крепление запорных устройств к створкам

К навешенным и обшитым створкам монтируется замок, который может быть:

1. Навесным. На этапе создания каркаса предусматриваются петли под замок.
2. Накладным. Монтируется к поперечной перемычке (если она есть) или на наваренный к раме небольшой плоский металлический лист. Альтернатива ‒ прикрутить метизами прямо к каркасу. Не рекомендуется приваривать замок ‒ это сокращает срок его службы.
3. Врезным. Механизм врезают в полость трубы. Место декорируют металлическим карманом.

Кроме замка потребуется закрепить:

1. Нижний фиксатор. Отвечает за равномерное распределение нагрузки с замка. Позволяет дополнительно закрепить низ створки при сильном ветре.
2. Засов (запор). Нужен для закрытия ворот со двора. На калитку ставится небольшая защелка.
3. Автоматику. Устанавливается по желанию. Позволяет контролировать работу створок дистанционно.

В дополнение хозяева монтируют систему видеонаблюдения, домофон и сигнализацию.

Пользователи часто ищут:

• Как подключить электромеханический замок на калитку
• Установка магнитного замка на калитку

Определение размеров

Проводится с учетом таких параметров:

1. Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
2. Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
3. Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
4. Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
5. Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
6. Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.

Как выбрать замок на ворота из профнастила: актуальные советы

В качестве запорного механизма на воротах из профнастила может использоваться:

• внутренний (врезной) замок. Для его размещения в каркасе предусматривается специальное место;
• навесной. Чаще всего используется в двустворчатых конструкциях. Для него на каждой створке приваривается петля;
• накладной, с ручкой;
• электромеханический замок.

Чтобы выбрать подходящее запорное устройство на ворота из профнастила, стоит обратить внимание на:

• уровень защиты. Модель должна допускать эксплуатацию в условиях повышенной влажности и значительных температурных колебаний, сохранять работоспособность при большом количестве пыли. С этой позиции оптимальным вариантом являются накладные и врезные замки сувальдного типа;
• геометрические параметры. Размеры запорного механизма должны соотноситься с параметрами установленных ворот;
• плавность хода запорного механизма. Недопустимо заклинивание, наличие резких движений.

Вид замка выбирается индивидуальноФОТО: remontnik.ru

Виды ворот и конструкции

Существует несколько типов калиток, в зависимости от Ваших потребностей можно выбрать максимально подходящий:

1. Двойные ворота отлично подойдут для организации заезда для машины;
2. Одинарные больше напоминают калитку;
3. Врезные;
4. С автоматическим открытием, механическим или на пульте(чаще всего гаражные);

Фото — Распашные ворота из профнастила

В большинстве случаев, хозяева планируют сразу организацию этих ворот вместе – это позволит сэкономить время на изменении конфигурации ограды. Помимо конструктивных особенностей, Вы также должны определиться с материалом, которым будете работать. Можно построить ворота из дерева, металлические листов, пластика.

Фото — ворота и калитка из профнастила

Патерна и забор из профнастила являются наиболее выгодными и долговечными. Здесь большую роль играет долговечность постройки. Профнастил изготавливается из легированной стали, которая обрабатывается при помощи холодного проката, её поверхность покрывается тонким слоем цинка и краски, которые способствуют коррозионной стойкости и делают металл жестче. Помимо этого, можно найти марки профнастила с дополнительной обработкой полимерными материалами. Почему металлические ворота лучше деревянных:

1. Больший срок эксплуатации. Металл не нуждается в регулярной обработке (дерево нужно защищать от атмосферных осадков, паразитов, гнили);
2. Низкая необходимость в регулярном уходе. Можно не волноваться, что забор прогниет из-за продолжительных дождей и снегов без постоянной окраски;
3. При физическом воздействии, металлическую основу намного легче восстановить, чем деревянную;
4. Пожаробезопасность;
5. Привлекательный внешний вид, большой выбор возможных узоров и цветов;
6. Отдельно нужно сказать про безопасность. У металлической ограды довольно высокие показатели взломоустойчивости.

Как видите, особенностью распашных ворот из профнастила является то, что они используются как для дачи, гаража и складов, так и для дома. Весомыми недостатками является цена калитки и высокий вес. Этот фактор сразу нужно просчитывать при разработке схемы.

Фото — Навесные ворота

Крепление запорных устройств к створкам

К навешенным и обшитым створкам монтируется замок, который может быть:

1. Навесным. На этапе создания каркаса предусматриваются петли под замок.
2. Накладным. Монтируется к поперечной перемычке (если она есть) или на наваренный к раме небольшой плоский металлический лист. Альтернатива ‒ прикрутить метизами прямо к каркасу. Не рекомендуется приваривать замок ‒ это сокращает срок его службы.
3. Врезным. Механизм врезают в полость трубы. Место декорируют металлическим карманом.

Кроме замка потребуется закрепить:

1. Нижний фиксатор. Отвечает за равномерное распределение нагрузки с замка. Позволяет дополнительно закрепить низ створки при сильном ветре.
2. Засов (запор). Нужен для закрытия ворот со двора. На калитку ставится небольшая защелка.
3. Автоматику. Устанавливается по желанию. Позволяет контролировать работу створок дистанционно.

В дополнение хозяева монтируют систему видеонаблюдения, домофон и сигнализацию.

Пользователи часто ищут:

• Как подключить электромеханический замок на калитку
• Установка магнитного замка на калитку

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

• легкость;
• высокая жесткость;
• простой раскрой;
• быстрота сборки конструкции;
• длительной срок эксплуатации;
• изделия из этого материала красиво выглядят в течение долгого времени;
• возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Как крепить профнастил на ворота. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных столбов. Наиболее распространенный способ поставить столбы ворот – выполнить укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастила

Опорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120 мм.

На какую глубину закапывать столбы для ворот? Глубина установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки – 150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение приведет к перекосу всей конструкции. Правильность установки проверяют отвесом или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или специальным декоративным элементом. На крайний случай, налить в стойку бетона (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный столб или использовать сваи. Красиво смотрятся опоры, декорированные (облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины проема ворот следует учесть материал изготовления и ширину опоры.

{banner_advert_2}

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса.
Правила монтажа не сложные, но их знание и соблюдение поможет установить
профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к
каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к
диагональным или перпендикулярным перемычкам профилированный лист также
прикручивается. А два листа соединяются между собой в верхней части волны (на
гребне).

Для крепления используются заклепки или саморезы. Заклепки
выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают
возможность затекания воды в место установки. Конечно, это не столь критично,
как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа
профнастила на ворота/забор/стену своими руками.

Подготовка к постройке: чертежи и размеры

Мы будем делать распашные ворота из оцинкованного профнастила. Для этого нам необходимо будет выполнить такие этапы, как:

1. Подготовка места;
2. Установка опорных столбов;
3. Изготовление каркаса рамы;
4. Облицовка профнастилом.

Для начала нам необходимо выбрать тип ворот и материал для устройства опор, определиться с видом профнастила, а также сделать точный чертёж конструкции.

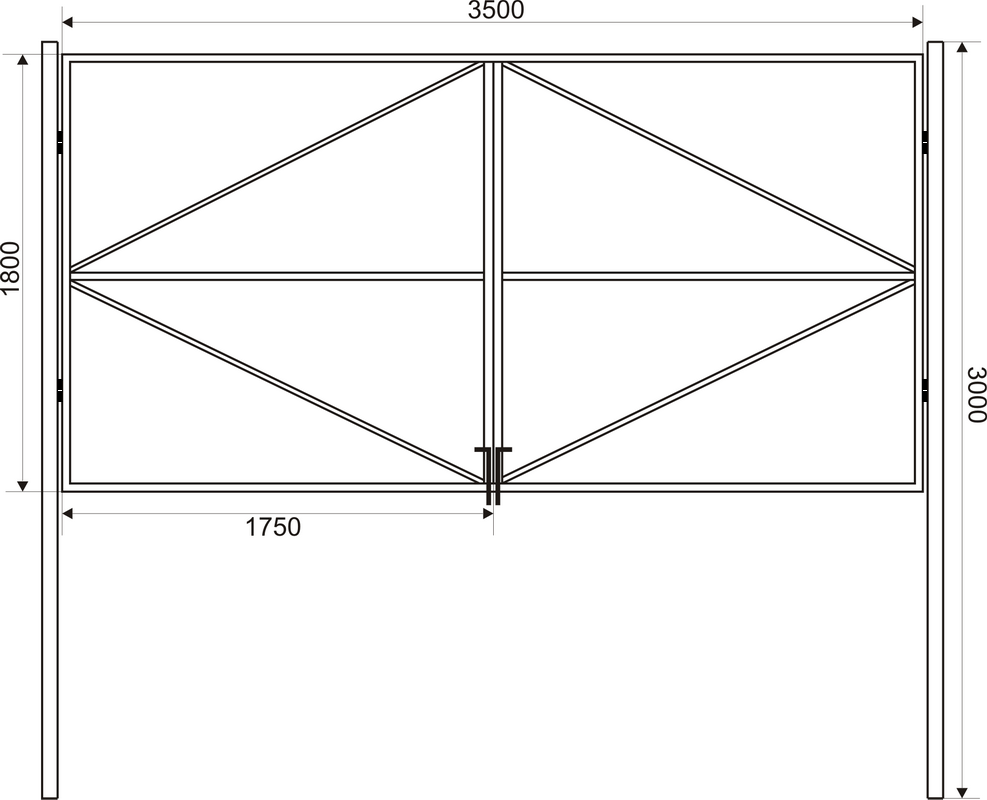

Чертёж распашных ворот на металлических опорах

Для устройства опор подойдёт:

• Оцилиндрованное бревно – Ø 20 см;
• Брус с сечением 15х15 см;
• Металлопрофиль сечением 8х10 см и толщиной стенок 0,7 см;
• Балка швеллерная с толщиной стенок 14 или 16 мм.

  Различные типы изготовления каркаса распашных ворот из профнастила

Монтаж встроенной калитки

На примере деревянной модели или выполненной из профлиста можно убедиться, что этот процесс довольно несложный, особенно для тех, кто уже занимался монтажом и строительством.

Эскиз для изготовления своими руками

Распашные утепленные конструкции лучше доверить специалистам, даже если они из профлиста, но дверцей можно заняться самостоятельно:

• монтаж можно осуществлять на деревянный каркас или на трубы из профнастила. Материал выбирается по толщине листа и по прочности врат, на которые будет крепиться конструкция;
• сваренный или свинченный каркас в самом простом варианте представляет собой прямоугольник с одной поперечиной в середине и двумя косыми – в верхнем и нижнем образовавшихся квадратах (деревянный можно просто посадить на саморезы и скрепить металлическими уголками);
• на смонтированный каркас прикрепляется полотно нужного размера, в котором проделаны отверстия для замка и ручки;
• готовая конструкция вставляется в вырезанный проем, в котором уже есть труба для ее крепления с металлическими петлями, и привинчивается с помощью болтов или приваривается;
• при необходимости на забор и дверцу прикрепляется засов (щеколда и петли).

Схема установки своими руками

Калитку, если она получилась высоко прорезанной в заборе, можно оборудовать с настилом, для того, чтобы входящим не пришлось перешагивать порожек.

На видео рассказывается, как приварить петли своими руками.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

Схема изготовления калитки Источник dostup-zabor.ru

Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Пример изготовления калитки Источник metabox.by

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

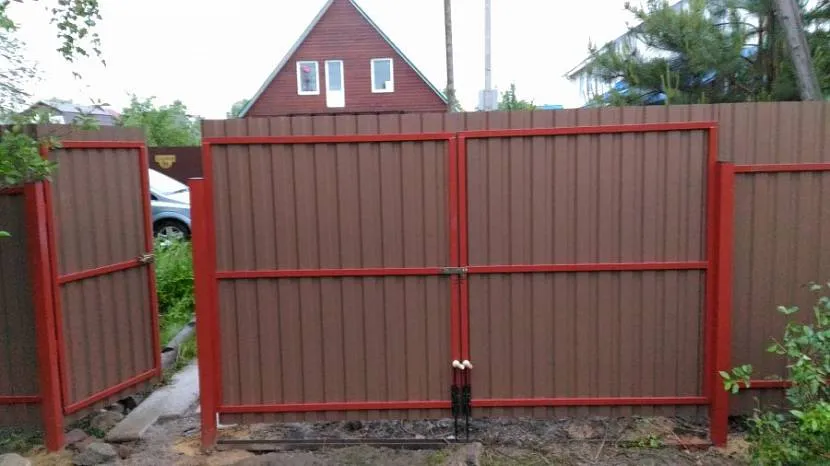

Несколько примеров готовых ворот

Размеры

Ширину въездной зоны определяют габаритами машины с учетом выступающих зеркал. Дополнительно рекомендуется брать запас в 100 см для маневров или проезда более крупной техники. Как правило, в итоге получается 3-5 м. Для калитки оставляют 0,9-1,2 м для свободного прохода двух людей среднего телосложения.

Ворота с калиткой, расположенной рядом Источник landshaftdizajn.ru

Высота, как правило, аналогична длине профлиста. Так, если полотно имеет размер 2 м, то ворота из профнастила с калиткой приподнимают на 20-50 см над землей для защиты кромки листа от осадков и растительности. На заказ некоторые изготовители предлагают разные варианты с шагом 0,5 м.

Изготовление и монтаж отдельной калитки

Для самостоятельного изготовления калитки понадобятся:

• трубы или уголки из металла – 30*30 см минимум;
• сварка, саморезы и болты для крепления;
• навесы;
• замок и ручки;
• профлист;
• средство против ржавчины, грунтовка и краска по металлу.

Дальнейшая последовательность работ:

1. Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
2. С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
3. Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
4. Саморезами прикручиваем на переднюю часть профильный лист.
5. Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
6. Обрабатываем сварочные швы, красим.
7. Навешиваем калитку на приготовленные опоры.
