Прожилины для забора: из дерева и металла (профильная труба)

Как приварить прожилины?

Рассмотрим варианты крепления прожилин из профильной трубы 40х20 мм к столбам из разного материала. Это сегодня самый популярный способ построить забор быстро и с наименьшими затратами. Правильно закрепите лаги для забора, заполнить пространство между столбами уже не составит труда. Для этого обычно используют профнастил разного размера и формы волны.

Профильная труба 40/20

1. Вариант, когда прожилины идут сплошной линией по всему забору. Сколько их – определяется высотой ограждения. Нижние лаги крепят в 30 см от земли, верхние в 30 см от верха листа. При высоте более 2-х метров рекомендуется дополнительная прожилина посередине. Лаги прижимают струбцинами к столбам из профильной или обычной металлической трубы, уровнем проверяют горизонтальность и приваривают. Следующий отрезок профиля соединяют встык, шов не обязательно располагать на столбе. При таком способе отходов практически нет. Если столбы сделаны из другого материала (асбестоцементная труба, бетон), то прожилины крепят к заранее закрепленным на столбах кронштейнам или полосам металла. Установка таких столбиков – дело хлопотное. Надо чтобы кронштейны находились на одном уровне. Другой способ – изготовить хомуты из полосовой стали и установить их на столбе в нужном месте.
2. Секционный забор смотрится симпатичнее. Сплошная линия профнастила делится на равные промежутки столбиками, внешний вид которых должен быть безупречен. Обычно используют трубу Ø75- 100 мм или квадрат 60х60 мм и более. Прожилины в этом случае нарезают согласно расстоянию между столбами (2,5-3 м) и приваривают к столбам таким образом, чтобы после крепления профлиста или штакетника они не «выступали». Для этого учитывайте высоту волны материала.

Недостатки крепления с помощью сварки

Во-первых, надо иметь сварочный аппарат и уметь им пользоваться. Все металлические части забора красят заранее. При сварочных работах нарушается покрытие готовых изделий. Места сварки надо тщательно зачистить, прогрунтовать и покрасить двумя слоями краски. Определенные сложности вызывает установка прожилин по уровню: без помощника — трудно и лаги для забора приварить, и профлисты закрепить.

Если у вас забор открытого типа (штакетник, плетенка), то к внешнему виду сварных швов больше требований.

Особенности установки ограждения на склоне

Для участков, расположенных на склонах, в неровной местности важно разработать проект так, чтобы компенсировать резкие перепады уровня высот

Оптимальным видом фундамента для этого станет ленточный.

Изучить подробно типы ленты, последовательность заливки.

Забор монтируется двумя способами:

1. Повтором контура уклона. Выполняется на крутых холмах, склонах. Перемычки фиксируют не горизонтально, а параллельно склону. Секции могут быть разной высоты, но одинаковый верхний уровень сохраняется.
2. Ступенчатой оградой. Подойдет для усадеб с постепенным перепадом высот. Придает ограде эстетичный вид. Столбы монтируются с шагом 2‒2,5 м ступенями, чтобы между ними получилось закрепить поперечные лаги. Средняя высота перепада на 1 секцию ‒ это общая высота перепада участка, поделенная на количество перепадов между столбами.

Заборные доски для конструкции

Нижний край столба необходимо устанавливать с промежутком от поверхности, чтобы защитить его от переувлажнения. А верхний край должен быть спилен наискосок в тех же целях.

Различают несколько видов досок для забора:

• строганная заборная доска. Подходит почти для всех видов забора. Наиболее популярный вид;
• декоративная заборная доска. Декоративность доске придают обработанные торцы и боковые кромки, получается своего рода эксклюзив.
• необрезная доска. Экономичный способ. Используется в том числе при оформлении экстерьера в стиле «этно», «кантри».
• состаренная доска. Со временем этот вид доски для забора становится очень популярным. Состаренные при помощи метода браширования доски делают забор эффектным и стильным. Дерево обрабатывают так, чтобы не оставалось мягких древесных волокон. Данный метод дает возможность выделить рельефный рисунок смолистой части, а также подчеркнуть природную фактуру дерева.

Можно использовать антисептики, огнебиозащиту, краски по дереву. В дополнение неплохо использовать лазурь для дерева, масло, воск, лак, грунтовку для поверхности дерева. Эти средства позволят грамотно обработать древесину.

Чтобы забетонировать столбы, необходимо приобрести цемент и песок. Поскольку хотим, чтобы ограждение получилось качественным и надежным, цемент лучше всего приобретать в специализированных магазинах. В противном случае можно купить некачественный продукт, который впоследствии испортит результат.

Пошаговая инструкция по созданию ограды из профнастила на металлокаркасе

Все работы получиться осилить вдвоем или втроем. На небольших площадках привлекать спецтехнику не нужно.

Схема монтажа, чертежи

Предварительно разрабатывается эскиз будущего ограждения. Если самостоятельно сделать это затруднительно, то поищите его в интернете. Там есть много примеров готовых сооружений из профнастила, расположенных как на ровных участках, так и усадьбах, что находятся под наклоном.

Размеры каркаса: столбы – металлическая труба 60х60 мм, лаги 40х20 мм. Расстояние между столбами 2500 мм. Высота столба 3000 мм, из них 1200 мм утоплено в землю. Высота листа 2000 мм,

На схеме должны быть размеры секций, высота столбов, расстояние, на котором будут крепиться лаги.

Указываются особенности грунта и дальность расположения от автомагистрали, зеленых насаждений, хозпостроек.

Схематично показываются перепады высот, если таковые имеются. Наносится тип фундамента.

Указываются кратко требования к материалам. Рассчитывается смета затрат.

Разметка

Выполняется с помощью веревки и деревянных колышков. Основные колышки вбиваются в землю в местах расположения столбов, вспомогательные ‒ через каждый погонный метр. Между ними натягивается веревка строго под углом 90 градусов.

Фундамент

Ключевые факторы при выборе типа основания:

• особенности климата, почвы;
• глубина промерзания и залегания грунтовых вод;
• нагрузка на фундамент (легкими ли или массивными будут материалы).

Установка и фиксация столбов происходит на этапе обустройства основания вне зависимости от выбранного фундамента.

В данном случае под опоры применяются профильные металлические трубы.

Монтаж каркаса

Подразумевает крепеж лаг к стойкам.

Выполняется двумя способами:

1. Сваркой. Болгаркой отрезают заготовки размером на 5 мм меньше дистанции между столбами. Покрытие столбов защищают в месте крепежа, снимают старая краска. Процедура выполняется втроем: двое по бокам держат прожилину, третий ‒ приваривает. Швы зачищают. Дефекты и плохо проваренные места устраняют. Процесс повторяется по всему периметру. Готовый каркас проходят грунтовкой. Через сутки его можно красить.
2. Фиксацией кронштейнами. Держатель устанавливают на столбе на нужном уровне по бокам или снаружи, все зависит от конструкции пластины. Крепят саморезами. Перемычку прикладывают к другому столбу. По уровню фиксируют другой кронштейн. Процесс повторяется по всему периметру. Лаги монтируют к пластинам с обратной стороны.

Способы крепления профлиста

Подготавливают листы требуемых размеров. Снимают защитную пленку.

Фото: определяем вертикаль листов при помощи строительного уровня

Дальнейший порядок работ описан в этой статье: «Как прикручивать профлист на забор».

Монтаж ворот и калитки

Когда обшивка секций завершена, следует приступать к установке ворот, калитки. Под ворота выбирают усиленные столбы с толщиной стенки от 3,5 мм. К ним приваривают гаражные навесы. Для лаг используют трубы сечением 20*40 мм с толщиной стенки 2 мм. Все соединения выполняют сваркой. Запорные механизмы крепят от фиксации листов.

Проводится монтаж листов к каркасу в том же порядке, как и в случае с секциями.

Пользователи часто ищут:

• Калитка для металлического забора
• Деревянная калитка для забора своими руками

Приготовление досок к монтажу

Чтобы дерево не впитало излишнюю влагу о земли, вертикальные планки надо прибить на 5-6 см выше.

Приведем полный список инструментов, чтобы по нему можно было проверить собственный инструментарий или пойти в магазин, просто написав на бумаге то, чего недостает:

1. Электропила (бензопила).
2. Шлифовальная машина.
3. Ручной фрезерный станок.
4. Уровень.
5. Угольник, рулетка, карандаш для плоскостных работ.
6. Электрический рубанок.
7. Молоток.
8. Пассатижи.
9. Гвозди.

Вместо электрических инструментов можно обойтись ручными. Но в этом случае время, затраченное на работы, значительно увеличится. Доски можно готовить по партиям либо сразу поэтапно работать с ними. Угольник необходим для того, чтобы отмерять контуры, по которым будем резать доску. По окончании нанесения разметки необходимо при помощи бензопилы сравнять заготовки под единый размер. Далее, рубанком снимается верхний слой древесины. Обработку доски необходимо выполнить с обеих сторон несмотря на то, что видна будет в основном только внешняя часть. Затем дерево обрабатывается шлифовальной машиной, дабы свести на нет возможность получения занозы. Выполнить эту работу следует в 2 этапа: сначала грубой наждачной бумагой, затем бумагой поменьше, которая завершит шлифовку.

Получив красивые, гладкие доски для будущего забора, приступаем к работе с фрезером. Чтобы понять, какая насадка нужна, нужно взять набор насадок и опробовать каждую на мелких досках, оставшихся после распиловки дерева. Фрезой необходимо обрабатывать только лицевую сторону досок и по плоскости. Нужно неторопливо вырезать именно то, что нужно, поскольку любая ошибка будет видна на заборе. Получив понравившийся узор, переходим к финишному этапу заготовки дерева – окраске. Здесь можно смело воплощать собственные идеи на своем творении!

Строим забор из профнастила без сварки

Для многих хозяев главной сложностью при установке забора из профнастила своими руками является необходимость использования сварки. Проведение сварочных работ способно стать настоящим препятствием для тех, кто хочет получить забор из профнастила быстро и дёшево, поскольку:

• Необходимо купить или взять в аренду сварочный аппарат
• Потребуется достаточная квалификация, ведь кустарная сварка профильной трубы может повлечь за собой ошибки, которые потом невозможно будет исправить
• Сварка труб способна сильно замедлить процесс установки забора
• Придётся обеспечить место возведения забора электричеством, что не всегда возможно

Конечно, для соединения столбов и продольных лаг можно пригласить сварщика, но за его услуги, опять-таки, придётся платить. Но, к счастью для всех, кто хочет установить забор из профнастила своими руками за минимальный бюджет, есть отличная альтернатива сварке, а какая – вы узнаете, прочитав нашу статью.

Основа технологии

В принципе, строительство забора из профнастила без сварки ничем не отличается от классической технологии, кроме того, что для соединения продольных и поперечных элементов каркаса используется не сварка, а альтернативные способы крепления. Какие – зависит от фирмы-производителя. Каждый завод по производству заборов из профлиста стремится придумать и запатентовать свою крепёжную систему: у кого-то это кронштейны из двух X-образно приваренных швеллеров, у кого-то — специальные оцинкованные хомуты или пластины-держатели для болтов.

Кроме отдельных вспомогательных крепёжных приспособлений, вы можете заказать и столбы с уже приваренными «ушками » для крепления – словом, возможностей для тех, кто хочет установить забор из профнастила своими руками и без сварки, множество.

Соединяются профильные трубы каркаса для забора между собой так же, как и с профнастилом – болтами либо кровельными саморезами. Кстати, использование специальных вспомогательных приспособлений – кронштейнов, хомутов, пластин – усиливает и места крепления листов к опоре, в чём заключается ещё одно их преимущество.

Требования к соединительным деталям

На то, каким крепким и долговечным получится забор из профнастила без сварки, сильно влияет и качество соединительных деталей. Вот обязательные требования к ним:

• Универсальность формы, позволяющая использование деталей с заборами на ровной местности и на уклоне
• Защита от коррозии (оцинковка , полимерная окраска и другие способы обработки)
• Защита от демонтажа – например, с помощью зашлифовки головок крепёжных саморезов
• Точное соответствие форме и размерам горизонтальных и вертикальных труб (именно поэтому рекомендуется заказывать каркас забора вместе с соединительными деталями)

Монтаж каркаса без сварки

Расскажем о том, как провести установку профнастила своими руками без сварки, на примере самой простой и быстрой технологии с использованием пластин-держателей. Для реализации данного способа вам потребуются лаги из металлического профиля сечением 40×20 мм со стенками толщиной 2мм (в идеале длина пролёта забора должна совпадать с длиной перекладин). Что касается высоты забора, то если она будет не более 2 метров, достаточно двух рядов перекладин, а если выше – то трёх.

Для крепления листов на каркасе и самих элементов каркаса друг с другом будем использовать пластины-держатели, а также болты или кровельные саморезы (последний вариант предпочтительней, поскольку не нуждается в предварительном просверливании отверстий). Впрочем, использование саморезов критично, в первую очередь, для крепления листов профнастила, а для соединения перекладин со столбами достаточно обычных болтов.

После установки столбов по классической технологии, пора приступить к фиксации лаг – перекладин. Для этого в местах соединения профиля необходимо заблаговременно просверлить отверстия нужного диаметра, после чего приступить к сборке, укладывая перекладины так, чтобы на опору ложилась их широкая часть.

А вот как происходит монтаж перекладин с использованием X-образных кронштейнов:

Вот два основных правила расположения перекладин:

1. Верхнюю и нижнюю перекладину следует расположить так, чтобы расстояние между ними и верхним и нижним краями расчётного положения листа профнастила составляло 20-30 см
2. Если перекладин планируется три, то центральная из них должна располагаться приблизительно посередине опоры

Если для крепления листов профнастила были выбраны болты, а не саморезы, необходимо заранее высверлить в профлисте и перекладинах отверстия подходящего диаметра. Саморезы же предполагают более простую процедуру установки, с использованием низкооборотного шуруповёрта.

Технология строительства забора из профнастила

К процессу строительства забора необходимо подготовиться с особой тщательностью. Даже небольшие ошибки во время проектирования и при монтаже конструкции могут привести к незапланированным расходам времени, средств и нервов.

После разработки строительного проекта необходимо выполнить точную разметку всей территории, предназначенной под строительство забора. При этом обязательно нужно точно рассчитать количество и месторасположение въездных ворот и калиток. Все разметки должны проводиться с учётом уклона местности.

Установка опорных столбов

Существует несколько вариантов установки монтажных опор, выбор которых полностью зависит от характера почвы, высоты забора и глубины залегания грунтовых вод:

• полное бетонирование (с армированием);
• частичное бетонирование (комбинированный вид);
• бутование (укрепление щебнем и песком);
• забивка опор.

Наиболее надёжным способом считается монтаж опор с полным бетонированием. В первую очередь необходимо произвести установку крайних опор. Нужно вырыть ямы для столбов шириной 150 мм и глубиной 1—1,5 м. Земляные работы легче производить с помощью ручного бура. Величина заглубления зависит от планируемой высоты забора: чем больше высота ограждения, тем глубже придётся опускать опоры.

Технология заливки лунки производится по стандартной схеме. Сначала укладывается рубероид, чтобы не происходило осыпание грунта, затем строго по уровню выставляется труба. Следующим шагом будет заливка ямы бетоном, при этом периодически делается трамбовка смеси.

Через три дня, после полного высыхания бетона, можно приступать к креплению поперечин.

Крепление поперечных перекладин

Установка лаг производится после надёжного бетонирования вертикальных стоек. Торопиться с началом процесса крепления поперечин не стоит, чтобы не произошло отклонение опор от вертикали.

Если есть сварочный аппарат, а также навыки работы на таком оборудовании, можно надёжно закрепить перекладины методом сварки.

А также можно прикрутить лаги к вертикальным стойкам с помощью специальных кронштейнов. Таким образом, специальный Х-кронштейн прикручивается к опорному столбу. Поперечная лага прикручивается к пластине кронштейна. Такой вид крепления делает всю конструкцию немного длиннее, что необходимо учитывать на стадии проектирования ограждения. Но крепление считается более надёжным в плане эксплуатации, а также упрощает проведение ремонтных работ.

Существует три основных способа крепления поперечин к стойкам:

1. Сзади столба с помощью кронштейна. Очень удобно такое крепление для создания секционного ограждения.
2. Спереди стойки (встык). Применение этого метода очень удобно при устройстве сплошного забора.
3. Сбоку опоры. Основное преимущество такого способа то, что крепление профилированного листа производится не только к поперечине, но и к вертикальному столбу. Это позволяет укрепить всю конструкцию.

Полностью смонтированный каркас ограждения необходимо обработать антикоррозийной грунтовкой и краской.

Установка профнастила на каркас

Крепление листа производят с помощью оцинкованных или окрашенных заклёпок либо саморезов. При желании крепёж можно подобрать в тон окраске забора, что существенно улучшит внешний вид всего ограждения.

Надёжным считается крепление через волну листа. Для увеличения прочности крепёж можно устанавливать в шахматном порядке.

Очень важно при монтаже выставить строго вертикально первый лист. Соблюдение этого условия позволит избежать проблем при дальнейшем монтаже всего ограждения. Каждый следующий лист перекрывает установленный на одну волну, при этом саморез устанавливают в нижнюю часть волны строго перпендикулярно

Наклон крепежа может вызвать отслоение краски и появление ржавчины

Каждый следующий лист перекрывает установленный на одну волну, при этом саморез устанавливают в нижнюю часть волны строго перпендикулярно. Наклон крепежа может вызвать отслоение краски и появление ржавчины.

Забор из профилированного листа устойчив к любым видам осадков и перепадам температуры. Имеет эстетичный внешний вид. Такое ограждение является надёжным и долговечным строением, способным защитить любой загородный участок от внешних факторов.

Крепление верхней планки

Последним этапом при сооружении ограждения из профнастила является крепление сверху забора специальной декоративной планки. По цвету ее выбирают в тон профлиста. Ее главное предназначение – усилить жесткость каркаса и придать изгороди завершенный вид.

Саморезы на одном складе

Соблюдая пошаговую инструкцию, зная схему и способы крепления саморезов к профлисту, можно самостоятельно установить забор, придать ему декоративный вид и не пустить вора на территорию, чтобы что-то украсть. Большой выбор крепежей в магазинах заставляет каждого домовладельца изучать особенности всех материалов и подбирать для себя лучший вариант.

Лаги для забора из профнастила: цена деревянных и металлических прожилин

Чтобы вам было удобнее рассчитывать стоимость строительства забора из профнастила, приведем цену на лаги разной толщины и из разных материалов. Учитывайте, что цены в таблице рассчитаны как средние для нескольких поставщиков. Не рассматривайте их как оферту.

Поперечины для забора из профнастила: цена лагов разной толщины из дерева и металла

Размеры, мм	Толщина, мм	Покрытие	Лаги для профнастила, цена 1 м.п., рублей
Металлические лаги
20×40×2500	1,5	Грунт	115
20×40×2500	1,5	Эмаль	145
20×40×2500	1,5	Порошковое	275
25×50×2500	1,5	Грунт	165
25×50×2500	1,5	Эмаль	190
25×50×2500	1,5	Порошковое	324
Деревянные лаги
40×50×2500	40	—	35
50×60×2500	50	—	48

Из таблицы видно, что намного выгоднее купить деревянные лаги для забора из профнастила — цена их более чем в три раза ниже. Даже если сравнивать с просто грунтованными металлическими поперечинами. Стальные прожилины же с устойчивым к износу и механическим повреждениям порошковым покрытием стоят почти в 10 раз дороже, чем деревянные. Но, несмотря на разницу в цене, стальные лаги, все же, предпочтительнее.

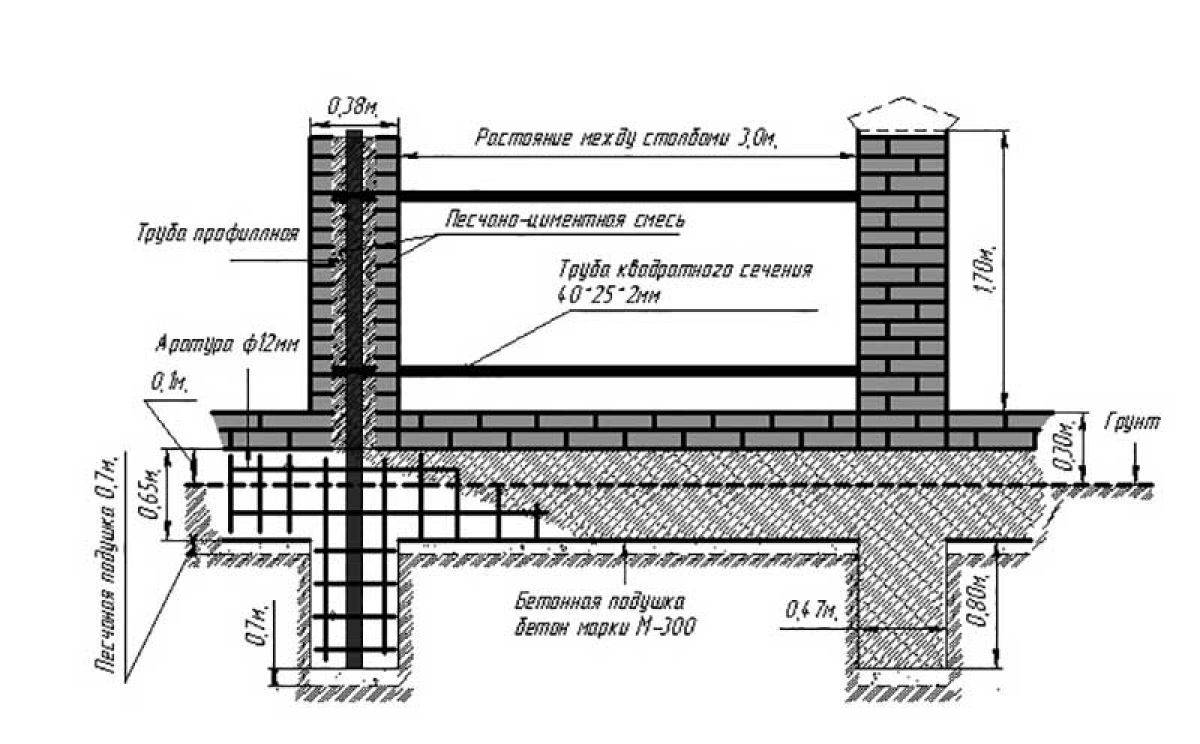

Ограда с кирпичными столбами

Строительство забора с кирпичными столбами – дело кропотливое. Этот вариант выглядит дороговато.

Перед началом монтирования забора, определите тип заливки фундамента:

1. Ленточный фундамент дорогой в исполнении. На почвах с дренажем делают фундамент малого закладывания. Пучнистые земли требуют глубинного вскапывания. Даже если лента предполагается узкая, копать придется много. По длине ограждения роют траншею, устанавливают опалубку, вяжут арматуру, заливают и отделывают. Кирпичные столбы ставят сверху.
2. Так же, как в первом способе, устанавливают опорные столбы, а кирпичом отделывают поверхность вокруг труб. Для этого варианта требуется жесткое армирование: в два пояса по два прута 10-12 мм. Строители применяют закладные элементы, куда будут устанавливать направляющие. Элементы приваривают к столбу.

Что представляет собой профнастил?

Многие строители знают этот материал, как «профилированный лист». Этот лист вскрывается различными полимерами с защитными свойствами, алюминием, а также сплавом цинка. Во время изготовления, лист пропускается через специальные валы, которые делают из гладкого листа ребристый. Из-за этого лист становится очень прочным и довольно-таки жестким. Ребра профнастила могут иметь волнообразную или же трапецевидную форму. Многие считают, чем выше высота ребра, тем прочнее будет лист в готовом виде.

Высота и толщина листов может быть разная, поэтому их используют в различных сферах. Исходя из этого, сам профлист может быть трех видов. Для изготовления заборов, обшивки стен и ворот, используется обычный профнастил оцинкованный крашенный с ребрами 8-20 мм. Что касается крыши, то тут идеальным вариантом будет, конечно, тот, ребра которого от 44 мм. На таких листах специально изготавливаются каналы, предназначенные для стока вод. Такой профнастил является очень прочным по сравнению с другими гофрированными листами, поскольку на него предстоит большая нагрузка, а высота ребер на таком листе составляет 57 мм и более. Металлическая основа на профлистах также подразделяется на несколько основных групп:

• стальные, без защитного слоя;
• алюминиевые;
• медные;
• оцинкованные;
• хромоникелевые.

Любой профилированный лист должен иметь соответствующее покрытие – полимерный состав. В том случае, если листы ничем не покрыты, тони совершенно не пользуются спросом. Листы с покрытием имеют хорошую защиту от коррозии, но и стоимость их немного выше тех, которые не имеют соответствующего покрытия.

Составляющие части деревянного забора

Основной деталью каждого забора являются его столбы. Именно на них необходимо будет крепить лаги, на которых будут закрепляться элементы заполнения пролетов. В представленном случае в качестве данных элементов выступают заборные доски. В качестве опор могут замечательно использоваться металлические трубы с круглым либо прямоугольным сечением.

Деревянные лаги для забора иными словами принято называть еще и прожилины. Они представляют собой горизонтальные перекладины, на которые проводится крепление деревянного штакетника. К столбам они крепятся своими руками в горизонтальном положении за счет использования держателей либо стандартных металлических уголков, которые предварительно привариваются к опорам.

Следственно, количество лаг напрямую зависит от высоты забора.

Монтаж металлических труб

Здесь также подразумеваются два способа крепления для забора из профнастила. Об одном из них уже было упомянуто чуть выше – способ монтирования с помощью проушин. Он актуален также, если нужно прикрепить металл к металлу. Другой способ – сварка конструкции.

Схема сборки каркасной части с прожилинами

Необходимо выполнять некоторые рекомендации при подготовке к сварочным работам и во время их проведения:

• предварительно металл красить не нужно. Это объясняется тем, что при контакте с искрами краска все равно облезет – придется заново перекрашивать. Лучше оставить это дело на завершающий этап;
• металлопрокат или профтрубы для прожилин имеют стандартную длину 6 метров. Чтобы обеспечить большую длину забора, необходимо следующую лагу монтировать по принципу «стык в стык». Детали нужно прикрепить, но между собой сваривать их не стоит. Объясняется это тем, что сварить прямую линию довольно-таки сложно, а результат будет не самый лучший;
• поперечины монтируют, отступая на 0,3 м от верхнего края забора и столько же от нижнего.

Схема выбора размеров и установки прожилин
