Ввод питания
На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.
«>
Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.
Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.
Провести электропроводку в гараже — подготовка
Итак, принципиальная схема подключения розеток и освещения у нас есть. Можно размечать места под установку светильников и розеток по месту в боксе и посчитать количество кабеля, которое нам потребуется. Так-же считаем кабель канал и гофру (если нужно).
Рис. 3. Оборудование для гаража.
Теперь давайте прикинем, сколько автоматов, УЗО будем устанавливать и какого номинала. Разбиваем все электро-установочные изделия на группы.
- L1 — две тройные розетки 16 А и две двойные 16 А.
- L2 — две тройные розетки 16 А и одна двойная 16 А.
- L3 — освещение и вентиляция.
- L1, L2, L3 — одна трехфазная розетка 32 А.
Для освещения были выбраны пять светодиодных светильников 595 x 595 x 19 36 Вт 3000 Лм 6500 К потолочных накладных и семь светильников светодиодных влагозащищенных ССП-456 2 х 18 Вт LED-T8/G13 IP65 ASD (рис. 3). Также два прожектора по 100 Вт с отдельными выключателями. Для вытяжки канальный вентилятор ВК 250Б мощность 110 Вт.
Итак, суммарная мощность светильников и вентиляции составляет:
- 5 шт. х 36 Вт = 180 Вт.
- 7 шт. х 36 Вт = 252 Вт
- 2 шт. х 100 Вт =200 Вт
- 180 + 252 + 200 + 110 = 742 Вт.
Дальше можно посчитать по формуле I = P/U,
- Где I — ток А;
- P — мощность устройств (обычно указывается в характеристиках изделия);
- U — напряжение электросети 220 V.
742 ÷ 220 = 3,37 А.
- Прибавляем 20% (как при расчете электросетей для промышленного производства).
- Итого получаем 4,1 А.
Все параметры получены, смотрим, что получилось, и отправляемся в магазин за покупками.
- Вводной автомат IEK 3п C/ 32 А ВА 47-29 — 1 шт. ≈ 340 руб.
- Вводное УЗО IEK ВД1-63 4Р 40 А 30 мА — 1 шт. ≈ 1750 руб.
- Группа L1,L2 — автомат IEK 1п C/ 16 А ВА 47-29 — 2 шт. ≈ 90 руб/шт.
- Группа L3 — автомат IEK 1п C/ 6 А ВА 47-29 — 2 шт. ≈ 90 руб/шт.
- Группа L1,L2 — УЗО IEK ВД1-63 2Р 25 А 30 мА — 2 шт. ≈ 890 руб/шт.
- Счетчик электроэнергии трехфазный ТАЙПИТ НЕВА 303 1S0 — 1 шт. ≈ 2400 руб.
- Светильник 595 x 595 x 19 36 Вт 3000 Лм 6500 К потолочный — 5 шт. ≈ 800 руб/шт.
- Светильник ССП-456 2 х 18 Вт LED-T8/G13 IP65 ASD — 7 шт. ≈ 740 руб/шт.
- Розетка SCHNEIDER ELECTRIC BLNRA010311 — 4 шт. ≈ 230 руб/шт.
- Розетка SCHNEIDER ELECTRIC BLNRA010211 — 3 шт. ≈ 190 руб/шт.
- Лампа светодиодная ASD LED 18 Вт 230 В G13 6500 К — 14 шт. ≈ 170 руб/шт.
- Кабель ВВГ 4 х 4,0 — 35 м ≈ 125 руб/м.
- Кабель ВВГ 3 х 2,5 — 50 м ≈ 60 руб/м.
- Кабель ШВВП 2 х 0,75 — 50 м ≈ 14 руб/м.
- Кабель канал TDM SQ0402-0006 25 х 25 — 2 м ≈ 70 руб/м.
- Кабель канал ЭЛЕКОР 10 х 7 — 8 м ≈ 24 руб/м.
- Кабель канал ЭЛЕКОР 20 х 10 — 38 м ≈ 35 руб/м.
- Канальный вентилятор ВК 250Б 110 Вт. — 1 шт. ≈ 5800 руб.
- Расходник (стяжки, саморезы, изолента, клипсы самозажим) ≈ 1000 руб.
- Электро-щиток — 2 шт. ≈ 800 руб.
В итоге, что-бы сделать монтаж электропроводки в гараже своими руками, нам потребуется примерно 37000 руб. на оборудование + 3000 руб. местному электрику за подключение к щиту и 3-5 дней свободного времени.
Полезные советы
Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов
В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.
При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.
На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.
По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.
При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.

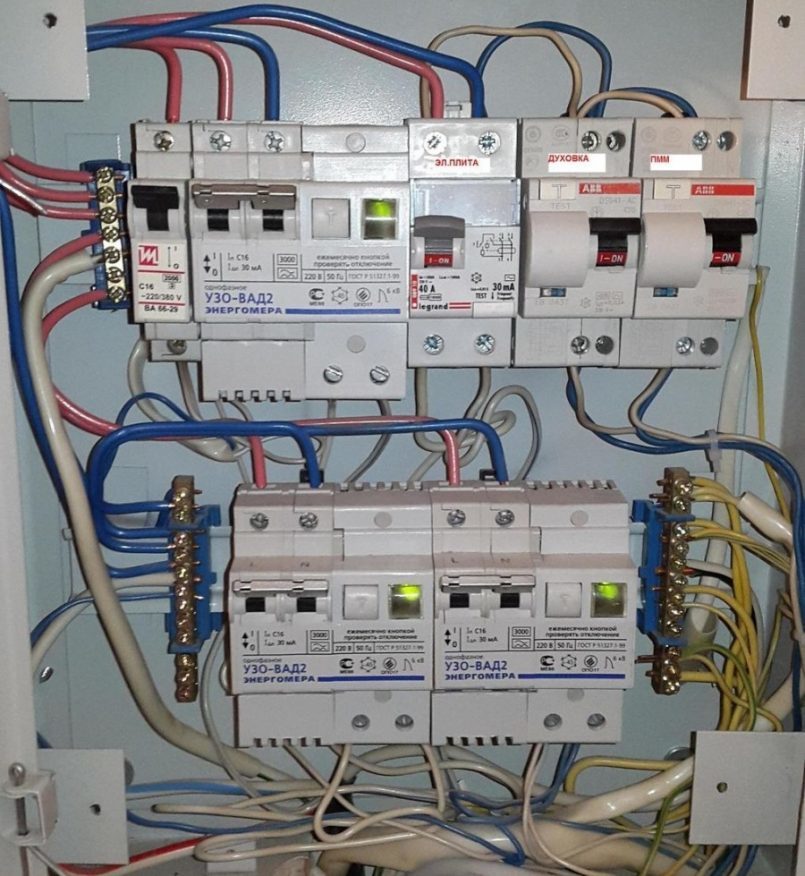

Дифференциальные автоматы
Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.
Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.
Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.
«>
Схема электропроводки в гараже: советы по планированию
Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.
В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.
Расчёт электропроводки
Этап необходим для безопасной работы проводки. При неправильном выборе кабеля или провода может произойти их возгорание или оплавление. Расчет производится на основе двух параметров.
Сечение силового кабеля
Для вычисления подходящего провода по сечению необходимо учесть предполагаемую мощность энергопотребления. Ведь часто используются болгарки, дрели, перфораторы или станки. Мощность обозначается на самих изделиях или в технических паспортах. Полученное число умножаем на 2, для запаса напряжения.
Данный подсчёт необходим для правильной работы автомата отключения. Иначе он будет срабатывать при использовании энергоёмких приборов.
Сечение кабеля по нагрузке
Для проводки подойдёт алюминиевый и медный провод. Предпочтительней использовать медный, он более прочный, но стоит дороже. Алюминиевый провод пропускает меньше напряжения, а его сечение необходимо увеличить в 2,5 раза.
Все расчёты легко произвести с помощью таблицы медных и алюминиевых жил и кабелей.
Провести электропроводку в гараже — монтаж
Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.
Рис. 4, 5, 6. Электропроводка в гараже — монтаж.
День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.
Небольшой совет
При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.
Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!. День второй
Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней
День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.
Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.
День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)
Рис. 7. После монтажа электропроводки в гараже
В кооперативных гаражах

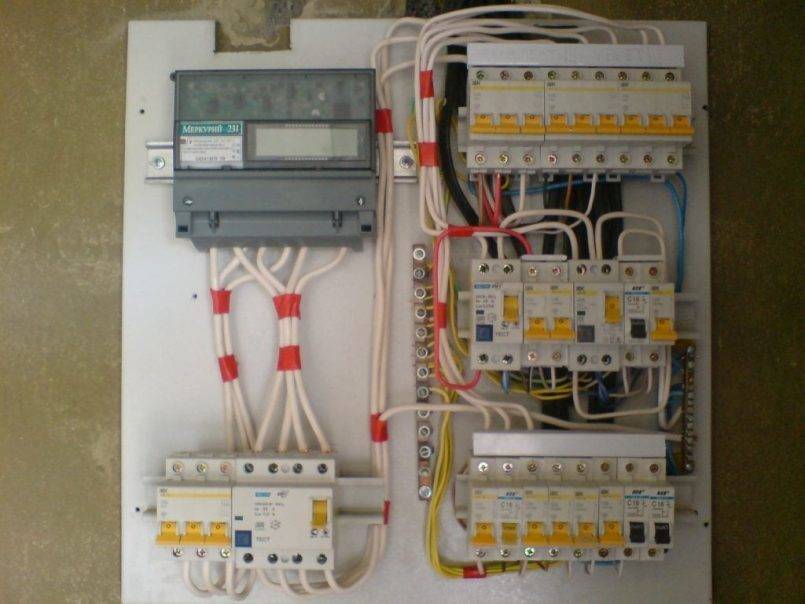

Устройство гаражного электрощитка
Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:
- Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
- Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
- Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
- Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
- Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.
Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту. Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В
Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.
Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.
Необходимые инструменты для монтажа
Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:
- Плоскогубцы.
- Кусачки.
- Рулетка.
- Хозяйственный нож.
- Отвертка (со сменными насадками или с прямым и крестовым шлицем).
- Перфоратор или ударная дрель.
Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.
Нюансы устройства
Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.
Гаражи редко имеют отделку внутри и используются в основном для технических целей
По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки
Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.
Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
Особенности организации внутренней проводки
В гараже внутренняя электропроводка может реализовываться следующими способами:
- расположение кабелей производится в открытом виде;
- расположение проводов осуществляется в специальных пластиковых трубах;
- вариант комбинированного проведения проводки.
Вариант размещения проводки внутри гаража
Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.
Разница в схемах на 220 и 380 вольт
Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.
При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.
Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.
При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.
На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.
В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.
Самостоятельный монтаж электропроводки в гараже
Даже в самом простом гаражном боксе нужно установить освещение. Автомобили следует периодически осматривать, менять масло, подкрашивать. Да и взъезжать и выезжать из темного помещения неудобно и небезопасно. Подключение света и розеток в гараже можно выполнить самостоятельно.
- Как правильно спланировать электроснабжение гаража
- Правила создания схемы
- Как составляют проект
- Выбор проводов и кабелей по мощности
- Необходимые инструменты для монтажа
- Установка электропроводки
- Правила безопасности
Проводка в металлическом гараже и яме с использованием разделительного трансформатора
Для того чтобы сделать проводку в гараже своими руками с использованием трансформатора, нужно учесть тот факт, что он устанавливается сразу после электронного прибора учета, а значит последующее соединение осуществляется кабелем увеличенного сечения чем при схеме питания под рабочим показателем 220 V. Напряжение снижается для обеспечения безопасности, а толщина жил кабеля увеличивается по причине, что с уменьшением напряжения возрастает протекающий ток, а увеличенное сечение снижает возможный нагрев кабеля. А в остальном схема питания не отличается от схемы для гаража из кирпича.
Основные моменты по технике безопасности
- Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
- Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
- Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
- Одевать защитные очки при работе с электроинструментом.
Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.
Источник
Материалы и оборудование
Организацию электрического снабжения начинают с приобретения подходящих материалов:
- метизов;
- стабилизаторов;
- кабелей и проводов;
- выключателей и розеток;
- распределительных коробок;
- автоматических выключателей;
- щитка и электрического счётчика;
- устройств защитного отключения (УЗО);
- гофры с крепежами или пластиковых каналов.
Выбор проводов и кабелей по мощности нагрузок
Кабельные изделия по мощности нагрузок выбирают при составлении схемы и вычислениях. Силовую начинку кабелей, сечение проводов, тип изоляции смотрят по токовой нагрузке и планируемой мощности.
Различают медный и алюминиевый кабели. Второй выдерживает меньшие нагрузки, недолговечен, но дешевле. Сращивать их не стоит, чтобы избежать коррозии.
Для зданий и сооружений применяют кабельные изделия, некоторые из них представлены рейтингом.
1 NYM – кабель
9.7
10
2 ВВГ
9.9
10
Определиться помогают специальные калькуляторы и готовые таблицы.

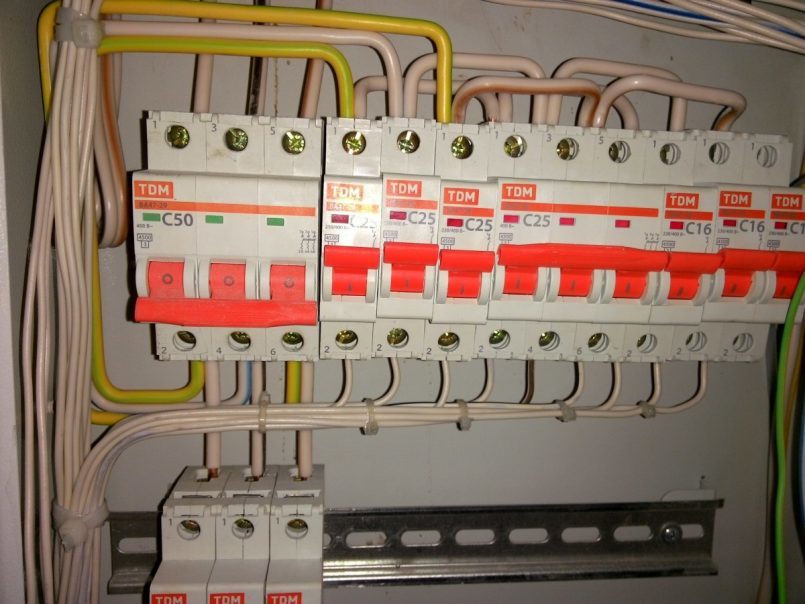

Устройства автоматической защиты
Устройства автоматической защиты подключают для предотвращения перегрузок и поражения человека током. Тип и потребность в них определяется только после расчёта предельных нагрузок.
Автоматические выключатели.
Использование понижающего трансформатора
Понижающий трансформатор используют при подпитке переноски и осветительного элемента в смотровой яме.
Гараж – опасная капитальная конструкция. Переносные лампы там допускаются только на 12–36 Вольт.
Значит, напряжение нужно снизить трансформатором, который монтируется в электрощите или в отдельном ящике с двумя автоматами и розеткой.
Внутренняя проводка
Внутренняя электропроводка
Особенности могут рождать материалы, из которых построен гараж. Если он сооружен из блоков, кирпича, то обычно провода заглубляют в материал, то есть скрывают от людского глаза. Так многим кажется эстетичное помещение. Для этого используют схему разводки электропроводки в гараже. Она указывает, где необходимо поместить розетки. И где находится место счётчика
То, что содержит разметка, очень важно при условии, когда стоит задача, как самому сделать электропроводку в гаражах. Говорят, что делает толковую электропроводку схема подключения в гараже
Чтобы она была в реальности такой, необходимо выбирать качественные материалы , руководствуясь окпд
Чтобы она была в реальности такой, необходимо выбирать качественные материалы , руководствуясь окпд.
Установка счётчика долга быть логичной. Не высоко и не низко. Чтобы было удобно снимать показания. Розетки следует размещать на высоте от пола в зависимости от их функционального применения. Как правило, розетки устанавливают и снаружи гаража. Рекомендуется использовать только метеозащитные розетки. Эти и другие требования могут быть необязательным, на усмотрения, того, кому приходится делать электропроводку гаража самому.
Какой должна быть электропроводка?
Прежде чем приступать к работе, ознакомьтесь с основными требованиями, предъявляемыми к гаражной электропроводке.
Обычно гараж не посещает практически никто помимо его владельца. Поэтому проводка, в первую очередь, должна быть безопасной, надежной и функциональной. Эстетическая же составляющая в большинстве случаев отходит на задний план.
В соответствии с техникой безопасности электропроводка должна быть скрытой. Кабели прокладываются в стенах. Это, как уже отмечалось, повышает безопасность эксплуатации проводки и строения в целом и дополнительно защищает элементы электропроводки от разного рода повреждений.
Кабели прокладываются в стенах
Если ваш гараж построен из металла, проложить скрытую проводку внутри стен не получится. Для таких случаев разработаны специальные приспособления типа гофрированных труб, металлорукавов и прочих коробов, дающих возможность надежно спрятать провода.
Внешняя электропроводка
В целях дополнительного увеличения безопасности работы с разнообразными электрическими приборами, на входе в распределительный щиток настоятельно рекомендуется поместить отдельный заземляющий прибор. Простейшее заземление изготавливается из металлических стержней диаметром порядка 16 мм, вертикально зафиксированных в земле и соединенных по верхушкам полосой из стали. Подобное устройство должно иметь сопротивление, не превышающее показатель в 4 Ом.
Распределительный щиток
В подавляющем большинстве гаражей присутствует сырость. Это обстоятельство вынуждает относить гаражи к категории строений с повышенным уровнем опасности. Ввиду этого выключатели, электророзетки и все светильники должны соответствовать классу защиты на уровне IP44 и выше.
Розетка 413 скрытая 2Р+Е 16А 220В IP44 ИЭК
Если вы планируете оборудовать в своем гараже полноценную мастерскую, предварительно позаботьтесь об обустройстве трехфазного электрического ввода. Для организации такой системы вам понадобится медный электрокабель с сечением порядка 10 мм2 и щиток минимум на 18-20 модулей.
