Производство Стеллажей: Виды Выпускаемых Конструкций

Выбираем материал

Прочные металлические полки в гараж

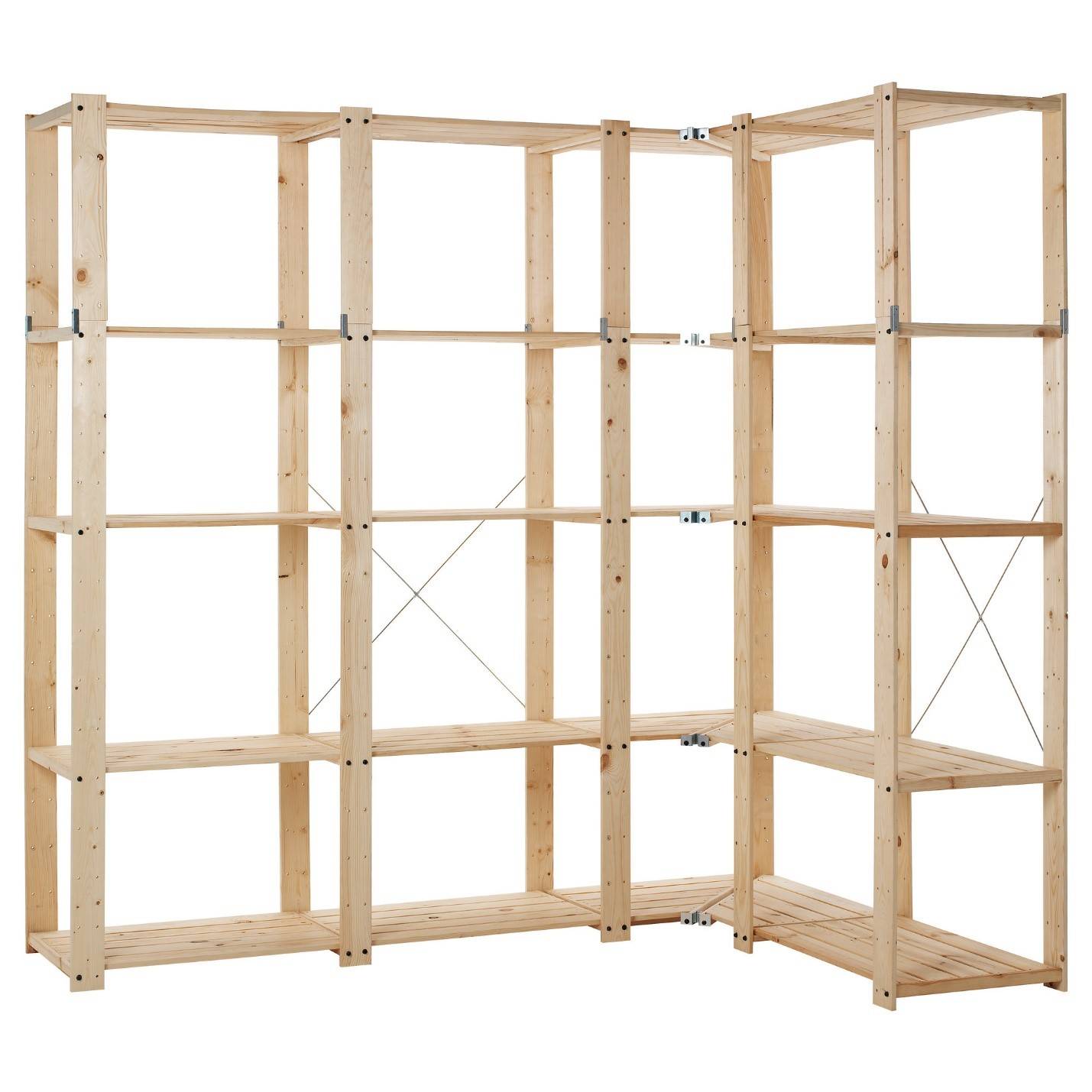

Деревянные полки в гараже, сделанные своими руками

Для дизайна, устойчивости каркаса, практичности эксплуатации конструкции огромную роль играет выбор основного материала. Стеллаж можно сделать из разного сырья, имеющего свои преимущества, недостатки. Рассмотрим основные виды материалов, их особенности в таблице.

Материал	Преимущества, недостатки
Металл	Многие автовладельцы отдают предпочтение именно металлу за его долговечность. Такой материал прочен, может выдержать большие нагрузки. Оказывать на него негативное воздействие может только повышенная влажность. При нормальном климате металлические конструкции будут служить практически вечно. Также плюсом такого сырья является простота ухода. Изделия нужно будет периодически просто протирать тряпкой для поддержания чистоты. Главный минус металла – его высокая цена. Однако у многих есть ненужные куски металла на даче, у знакомых. Состыковываются металлические элементы обычно при помощи сварочного аппарата. Использовать его без должного опыта не рекомендуется.
Дерево	Дерево – благородное, полезное сырье. Из него получаются отличные навесные полки, стеллажи, системы хранения. Древесина очень благоприятно влияет на дыхательную систему человека, имеет привлекательный внешний вид, проста в процессе обработки. При изготовлении систем хранения можно использовать дуб, сосну, березу. Закреплять каркас следует только при помощи металлических болтов. Древесина стоит относительно недорого. Ее можно приобрести в любом строительном гипермаркете. Минусом этого варианта является сложность в уходе. Дерево пачкается, может темнеть, гнить. За ним постоянно следует ухаживать. Это не всегда удобно. Для уменьшения таких негативных последствий рекомендуется применять специальные пропитки.
Пластик	Хороший вариант для хранения различной мелочи, легких по весу принадлежностей. Пластик стал использоваться для изготовления полочек относительно недавно. Он выдерживает не больше 75 кг. Это стоит учитывать! Плюсом пластика является небольшой вес, мобильность, легкость ухода, невысокая цена. Минусом – хрупкость. Его легко повредить, побить. Для хранения металлических инструментов пластик не подойдет.
Комбинация из двух материалов	Например, дерева и металла. Это отличный вариант для создания многофункциональной системы хранения. Таким образом можно сэкономить, разнообразить дизайн гаража, упростить процесс изготовления конструкции. Сочетать можно практически любые виды сырья.

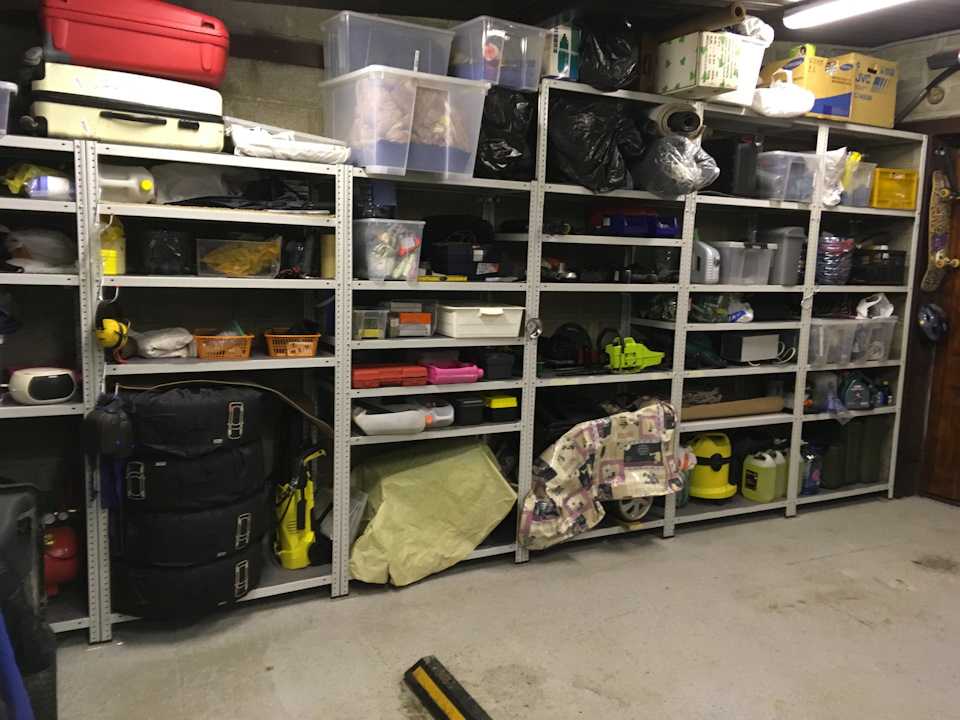

Стеллаж металлический, сборно-разборный с пластиковыми контейнерами

Алюминиевые

Конструкции из алюминия прочные и легкие. Они имеют привлекательный внешний вид и не подвержены коррозии. Такие стеллажи можно встретить в магазинах в качестве торгового оборудования. Алюминиевый стеллаж будет замечательно смотреться не только в подсобном помещении, но и в качестве перегородки в квартире-студии или лофт-интерьере. Дополнив конструкцию стеклянными полками, можно продемонстрировать коллекцию редких вещиц, не перегружая интерьер.

Алюминиевый стеллаж легко перемещать из-за его малого веса, однако при больших нагрузках направляющий профиль полок может прогнуться. Еще одним недостатком является высокая стоимость материала.

Конструкция из алюминия лучше всего подойдет для гардеробной комнаты и помещений с высокой влажностью. Собрать стеллаж из алюминиевого профиля своими руками не составит особого труда.

Дизайн

Простой черный стеллаж бывает неплох на складе или на промышленном предприятии. Но в офисах, магазинах и частных домах логично использовать более изящные решения. Потому популярностью пользуются оригинальные оформительские подходы. Окраска под золото смотрится изысканно и благородно. На крупных складах и в офисах стеллажи могут окрашиваться в корпоративные цвета. В складской практике металлические стеллажи могут окрашивать с учетом соображений безопасности. Основные балки имеют оранжевый или красный цвет, что предупреждает об опасности.

В домашних условиях часто применяют встраиваемые стеллажные конструкции. Они компактны и хорошо проявляют себя на кухне или в служебном помещении. Прямое стандартное изделие похоже на простой шкаф, но лишено фасадных дверок. Неширокие модели горизонтального и вертикального типа крайне популярны. Помимо сбережения площади, они могут похвастаться минималистичным обликом. За сочетание вместимости и компактности хвалят П-образные системы

Продумывая исполнение металлического стеллажа, надо уделить внимание и их разделительной функции

Другие оригинальные варианты:

стеллаж-кровать;
хранилище, расположенное вокруг колонны;
системы хранения под лестницами.

В бытовых условиях широко востребованы стеллажи белого, молочного, серого или бежевого цвета. Такие решения могут быть вписаны в самые разные интерьеры. В солидной обстановке имеет смысл употреблять черные либо коричневые тона — они сразу дадут намек на дороговизну. Более современный дизайн подразумевает использование синих, зеленых, желтых и красных оттенков. Такое решение позволит добиться визуальной позитивности.

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

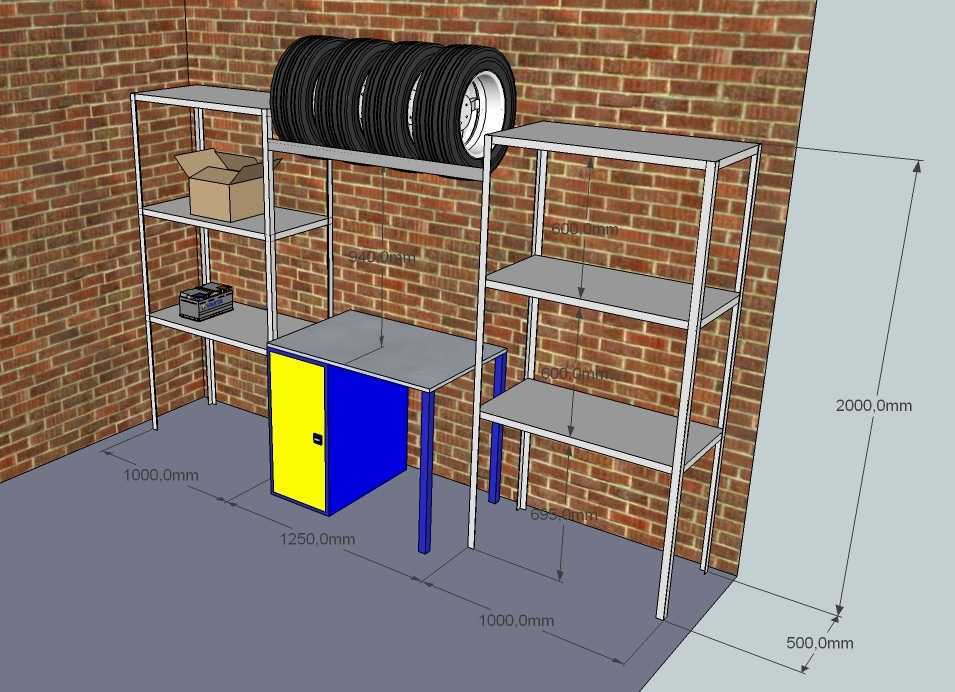

Пример компоновки стеллажа 1

Пример компоновки стеллажа 2

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Какими бывают виды металлических стеллажей

В зависимости от конструкции их можно разделить на:

Передвижные;
Стеллажи на зацепах;
Полочные;
Усиленные;
Сборно-разборные.

Вид конструкции выбирается исходя из назначения, величины помещения.

Передвижные (мобильные) конструкции – нюансы монтажа

Передвижные или мобильные конструкции могут быть двух видов – рельсовые и колесные. Уже сами названия их говорят о способах их перемещения. Применяют такие стеллажи чаще всего в архивах. Они могут двигаться не только при помощи усилий человека, но и механическим способом, при помощи специальных цепей.

В архивах такие мобильные стеллажи незаменимы

Рельсовые конструкции довольно сложны в монтаже. По этой причине большей популярностью пользуются колесные, даже учитывая то, что их запас прочности обычно меньше. Мобильные стеллажи монтируются на жестком основании, которое принимает на себя всю нагрузку. Однако следует понимать, что высокими и узкими такие полки сделать не получится – это уменьшит их устойчивость. Рельсовые же механизмы оборудуются специальными фиксаторами, которые предотвращают падение стеллажа.

Металлические стеллажи для гаражей и складов на зацепах и их особенности

Подобные конструкции являются полочными. Их особенностью можно назвать простоту сборки – ее можно произвести в короткие сроки. При этом такие стеллажи могут иметь как рамочную конструкцию, так и крепиться на стену посредством специальных крючков на опорах полок.

Конструкция на зацепах – ее легко разбирать и собирать

Отличаются они и прочностью. Если конструкция рамная, то происходит равномерное распределение нагрузки по всем несущим частям, что, к тому же, обеспечивает устойчивость. Дополнительным бонусом будет низкая стоимость, которая достигается за счет простоты производства деталей. Удобны такие металлические стеллажи для магазинов, гаражей и складов.

Полочные конструкции и их монтаж

Подобные стеллажи могут быть различных видов и применяются практически в любых областях. Монтаж их довольно прост, что позволяет выполнить его своими руками даже в одиночку. Конструкция практически не отличается от полок на зацепах, с одним исключением – крепеж производится при помощи анкерных болтов или винтов-стяжек. Такая фиксация очень прочна, но доставляет больше проблем при сборке.

Полочные модули так же легко собираются, но времени это займет больше

Усиленные металлические стеллажи для складских помещений

Такие конструкции по стоимости несколько дороже других видов. Но при этом их запас прочности в разы больше. Используют их в складских помещениях, где расположены тяжелые детали и механизмы. Материалом для изготовления служат сплавы из легированной или высокоуглеродистой стали. Приведем несколько примеров таких конструкций с техническими данными и средней стоимостью:

Наименование (серия) сборного усиленного металлического стеллажа	Высота, мм	Ширина, мм	Глубина, мм	Кол-во полок	Средняя стоимость, руб.
234-2.0	2000	1000	300	4	1900
234-2.5	2500	1000	300	4	2100
235-2.0	2000	1000	300	5	2200
235-2.5	2500	1000	300	5	2400
244-2.0	2000	1000	400	4	2200
244-2.5	2500	1000	400	4	2400
245-2.0	2000	1000	400	5	2500
245-2.5	2500	1000	400	5	2800
254-2.0	2000	1000	500	4	2400
254-2.5	2500	1000	500	4	2700

Сборные металлические стеллажи для склада – на что обратить внимание при выборе

Первым делом нужно определиться, хранение каких вещей предполагается на складе. Ведь если это будут бумаги – одно, а если тяжелые железные детали для автомобилей – совершенно другое. Если товар на полках будет различным, то можно приобрести универсальный вариант – настил из сетки. Но все же решить, будут ли конструкции усиленными или нет, придется.

Стоит обратить внимание на усиливающие ребра между стойками

Многие компании в интернете предлагают бесплатную доставку до дома или склада. Это неплохой бонус, но следует изначально ознакомиться с отзывами покупателей в сети, чтобы иметь общее представление, причем не только о продавце, но и о производителе. В противном случае может получиться так:

Перегородки на полках помогут систематизировать документацию

Разновидности металлических стеллажей, их предназначение

В первую очередь, стоит отметить, что металлические стеллажи – это конструкции, которые призваны экономить место в помещениях, где они установлены. Это те же самые привычные нам шкафы и полочки, которые помогают организовать пространство в зданиях, только выполненные не из дерева, а из металла.

Используют металлические стеллажи в самых разных помещениях:

Складских и производственных – для хранения товаров, инструментов и сырья.
Спортивных комплексах – для хранения спортивного инвентаря и организации раздевалок.
Магазинах и супермаркетах – для выкладки и хранения товаров, продуктов.
Офисах – для организации рабочего пространства, хранения документов, бумаг и папок.
Школах, больницах и культурных учреждениях – для организации гардеробных и хранения учебников, медпрепаратов и прочих элементов.

При этом, металлические стеллажи могут быть разных форм и размеров.

Они бывают:

Открытыми.
Закрытыми.
Складского типа.
Полочные.
Поддонные.
Разборочные и т.д.

Их классификация осуществляется, исходя из того, в какой именно области и с какой целью они применяются. Также их подразделяют на виды, в зависимости от того, как они размещены в помещениях.

Выделяют 3 типа стеллажей:

Островные.
Угловые.
Пристенные.

Порой также металлические стеллажи классифицируют, исходя из вида товаров, для хранения которых они предназначаются.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

расстояние между стойками 0,9 — 2,9 м;
ширина стеллажа 0,45 — 1,35 м;
искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
острые углы и кромки должны быть сглажены;
если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Кто является целевой аудиторией предприятия по производству стеллажей?

Итак, вашим потребителями будут:

Частные лица и предприниматели, которые планируют обустроить собственные жилые помещения и офисы.
Юридические организации, которые нуждаются в оснащении производств, складов и цехов.
Госучреждения, покупающие стеллажи для школ, больниц, детских садов и т.д.
Мебельные магазины и строительные супермаркеты, реализующие подобную фурнитуру в своих сетях.

От того, кто именно будет вашей целевой аудиторией, будет зависеть и ассортимент продукции, и ориентация производства и даже форма регистрации бизнеса. Поэтому со всей ответственностью отнеситесь к данному этапу, и заблаговременно определите собственную целевую аудиторию.

Как сделать стеллаж своими руками

При выборе модели из профиля замеряют высоту стены, отмечают место расположения будущего стеллажа. Для самостоятельной сборки покупают готовый резанный на части профиль. К комплекту материала прилагают инструкцию, по которой без труда собирается этажерка.

Для моделей из дерева расчерчивают параметры самостоятельно.

Пример схемы стеллажа из дерева

Части профиля скрепляют болтами или сваркой. Делают разметку полок. Для стеллажа из профиля приобретают пластиковые, металлические полки. Их также крепят болтами к стойкам, дополняют крепление металлическими уголками. Для мобильности стеллажа к ножкам приваривают ролики.

Чтобы конструкция была устойчива к тяжелому весу, ее дополняют крестообразными распорками.

Необходимые материалы и инструменты

В работе понадобятся:

болты, гайки, сварка с электродами;
возможно понадобится сварка, если стеллаж делают из металла;
болгарка для нарезки стоек;
чертежи, набор кистей или поролоновая губка;
оцинковка или краска;
комплект профилей, полок, роликов.

Для деревянных моделей, или моделей с пластиковыми полками:

шуруповерт, гвозди;
водоотталкивающие краски;
уровень, саморезы;
планки для торцов, ножек и опор;
фанера для полок;
ножовка.

Схема сборки

Учитывают то, что высота этажерки должна быть меньше высоты стены на 15-20 см. Рассчитывают максимальную массу веса для конструкции, и только потом приобретают нужные материалы для работы.

Стандартная высота полок 50 см, ширина до 80 см. Более широкие полочки либо крепят к низу конструкции, либо делают широкий вариант. Толщина полки не должна превышать 5 см.

Схему сборки делают самостоятельно по чертежам

Сначала собирают основной каркас. На момент сборки необходимо закрепить кронштейны для полок на профиле после того, как соберут каркас для полок. Стойки скрепляют либо болтами, либо сваркой. Для стеллажа в комнату используют болты, и заглушки.

Сначала собирают основной каркас Закрепляют профиль к стене на саморезы

Полки вставляют в каркас, затягивают кронштейн. По бокам приваривают крестообразные распорки. Необходимо контролировать уровень и кривизну стеллажа. Готовую конструкцию покрывают оцинковкой, грунтовкой, и краской.

Стеллаж из профиля – многофункциональный предмет мебели, который возможно разместить в любом углу комнаты, и задать определенную функциональность. В гостиной отдекорированный принтом и наполненный книгами комфортно вписывается в обстановку. Собрать его можно своими руками, предав конструкции желаемый вид. Потому как материал легкодоступен, и навыков профессионала не требуется.

Разрабатываем чертеж

Схематичное изображение изготавливаемой конструкции – важный этап подготовительных работ. При создании чертежа стеллажа своими руками продумайте все важные детали: ширину, высоту и глубину полок, их необходимое количество.

Создавая чертеж, учтите несколько основных рекомендаций:

ширина полок не должна превышать полутора метров, это предотвратит их деформирование;
грамотно продумайте глубину полок, если она составит более 50-60 сантиметров, могут возникнуть трудности, связанные с доставанием нужных предметов с полочки;
планируя ширину полок исходя из общих габаритов изделия, не забывайте учитывать ширину перегородок между ними.

Основные особенности стеллажа из профиля

Этажерка на основе профиля – многофункциональный вариант для организации хранения вещей. При конструировании стеллажа возможно прикрепить к нему дополнительные ящики, уровни, крюки.

Назначение:

дополнительное место для хранения;
специально декорированный модели служат перегородкой и элементом зонирования комнаты;
места для расстановки цветов;
хранилища солений, варенья в кладовке;
размещения старой техники;
дополнительных полок для книг, вещей;
в прихожей предназначен для мелких вещей и обуви.

Особенностью варианта из профиля является универсальность и компактность. Конструкция не занимает много места, ее возможно расширить, использовать не только для хранения чего-либо. Такой вариант устойчив, прочен, неприхотлив к влажным местам расположения.

Минусы его использования – отсутствие дверей, и быстрое скопление пыли на поверхностях.

Стеллаж компактен и дает возможность сэкономить пространство

Положительные стороны:

простота сборки;
не занимает много места;
многофункционален;
возможно сконструировать разборную модель;
низкая цена на материалы;
возможно сделать самостоятельно, и проявить дизайнерские способности.

Разработка модели для самостоятельного изготовления

Для начала идею стеллажа нужно изобразить на чертеже. Для этого пространство, которое под него отводится, нужно измерить и нанести на миллиметровую бумагу в масштабе. Затем расчерчиваются полки, с привязкой к реальному размеру и учетом того, что на стеллаже будет храниться.

Если на нем будут размещены тяжелые вещи, например, запчасти или инструменты, не стоит делать полки слишком длинными, чтобы они не провисали со временем. Длина их не должна превышать 1 метра, при этом их можно дополнительно укрепить металлическим профилем.

Если стеллаж устанавливается от стены до стены, то нужно решить, какую конструкцию выбрать:

возможен статичный вариант от стены до стены, с закреплением полок непосредственно на стенах. У такого решения есть несколько минусов, и в пространстве выигрыш небольшой;
лучше сделать автономную конструкцию, тогда при необходимости ее можно будет передвинуть. В этом случае на чертеже оставляется запас места до стены не менее 15 см, можно даже немного более, чтобы его можно было поставить и при необходимости переместить.

Даже если на полках будут стоять вещи с малым весом, их не следует делать длиннее 1,5 м, в противном случае они начнут провисать.

Сами полки не должны быть слишком глубокими, чтобы все вещи было легко доставать. Вообще наличие нескольких рядов на полках очень быстро начинает утомлять, особенно когда приходится все выставлять, чтобы найти нужное. Поэтому глубина полок не должна превышать полуметра.

О высоте полок тоже стоит подумать отдельно. Она может составлять расстояние от 30-40 см до 50-60 см. Эта величина зависит от габаритов вещей, надо сразу спланировать, что и где будет стоять. Высота полки должна быть хотя бы на 7-10 см выше самого высокого предмета, который будет размещен на полке, тогда его будет удобно доставать.

Самый простой стеллаж подойдет для гаража или кладовой, если изделие будет стоять в комнатах, следует обдумать более изящное конструктивное решение – отделку, конфигурацию, наличие декоративных деталей.

Все расчеты следует схематично отразить на масштабной сетке с соблюдением пропорций. Затем просто измерить размеры компонентов, сделать примерный расклад материала и приступать к работе.

Ниже будет приведена схема сборки самого простого стеллажа, основные детали которого – опорные рамы и полки.

Стеллаж в доме и важные моменты, которые необходимо знать

Если стеллаж изготавливается для дома, то расстояние от пола до первой полки должно быть подобрано таким образом, чтобы было удобно производить уборку под ним.
Маленькие дети часто любят использовать стеллажи как лестницу, поэтому в целях детской безопасности стеллаж, установленный дома обязательно нужно прикручивать к стене. Таким образом можно избежать опрокидывания стеллажа и других негативных последствий.
Если у стеллажа не хватает боковой жесткости и он легко качается из стороны в сторону, то в его конструкцию необходимо добавить пару укосин, которые придадут ему необходимую жесткость.
