Виды и изготовление металлического профиля для гипсокартона

Подборка фото существующих видов направляющих для гипсокартона

При создании изделий из гипсокартона Кнауф (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы ГКЛ. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие для этого типы профиля.

Обращайте внимание на качество

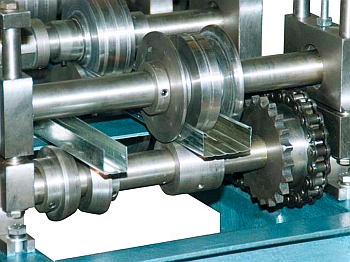

Выдавливаемый методом холодного проката профиль для гипсокартона Кнауф имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

По типу профили делят на такие виды:

• стоечные;
• направляющие;
• перегородочные;
• арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Особенности рынка сбыта готовой продукции

Поскольку спрос на продукцию только увеличивается, потребителей можно найти без проблем. Тут предпринимателю доступны несколько путей развития:

• Строительные компании и подрядчики.
• Частные покупатели.

Отлично, если металлический профиль для гипсокартона будет сбываться оптовыми партиями. Это избавит предпринимателя от головной боли по привлечению заинтересованных клиентов. Но даже при этом, вряд ли стоит «списывать со счетов» и мелких частников. Если есть возможность организовать на базе цеха небольшой склад-павильон, где будет представлена к продаже выпускаемая продукция, этим непременно следует воспользоваться. Тогда, каждый желающий сможет приехать сюда за необходимым материалом.

Что касается маркетингового развития открывающегося предприятия, то здесь вряд ли потребуется разворачивать крупномасштабные рекламные кампании. При условии сотрудничества с оптовиками, гораздо важнее наличие выгодного для них коммерческого предложения. А если говорить о собственной торговой точке, в рекламу все же придется вложить определенные средства.

А что будет с предприятием в осенне-зимний период, когда «проседает» весь строительный рынок? Да, в это время каркас из профилей для гипсокартона нужен не многим, но при отлаженных каналах сбыта, даже зимой можно избежать простоев оборудования. Продажи значительно снизятся, но к разорению предприятия это, конечно, не приведет.

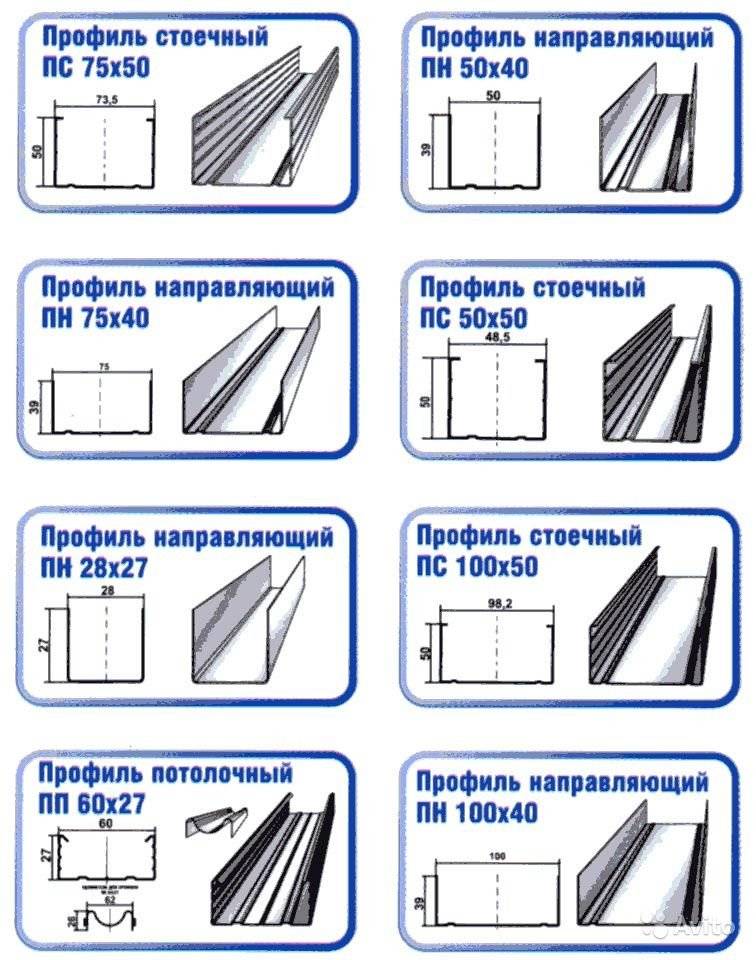

Основные технические характеристики различных профилей

Вопрос о том, какой профиль для гипсокартона выбрать необходимо решать исходя из особенностей их основных характеристик и выполняемых работ.

• Металлические профили различаются по форме сечения, размерам сечения и длине изделия. Прежде всего, они имеют те технические характеристики, которые обусловлены конструкцией и размерами.
• Потолочный профиль применяется при монтаже каркаса для подвесных потолков. Бывает различной длины, но самым ходовым является размер 3000 или 4000 мм.
• Направляющий профиль нужен в качестве направляющего элемента для потолочного профиля. Длина профиля для гипсокартона варьируется  от 2750 мм до 4500 мм, но, как и потолочныепрофили, наиболее часто применяются изделия длиной 3000 и 4000 мм.
• Стоечный профиль применяется в качестве несущего элемента каркаса для листов гипсокартона при изготовлении перегородок или облицовке стен. Такой профиль ориентирован вертикально и имеет Н образное отверстие для удобства проведения коммуникаций. Варианты размеров от 2750 до 6000 мм.
• Маячковый и угловой профили. Такие виды часто применяются при монтаже гипсокартона. Маячковые применяются для того, чтобы защищать углы гипсокартона при производстве ниши или перегородки. Угловые профили служат для выравнивания стен.

Профиль для гипсокартона: размеры и виды, предлагаемые ведущими производителями

Многие производители предлагают профиль для ГКЛ различного размера и вида. Выбрать подходящий вариант бывает достаточно сложно. Предлагаем познакомиться с продукцией ведущих производителей и ее отличительными особенностями.

Профиль для гипсокартона Кнауф пользуется повышенным спросом у специалистов. Все изделия обладают размерной и геометрической точностью. Это значительно упрощает выполнение монтажных работ

Однако их высокая стоимость заставляет обратить внимание на продукцию других производителей

Размерная точность гарантирована

Продукция Металлиста и Giprok обойдется несколько дешевле. При покупке следует внимательно осматривать каждой изделие, чтобы убедиться в соответствии заявленным характеристикам. Гипрок предлагает изделия с рифлением, повышающим их жесткость. Однако при установке подобных элементов могут возникнуть сложности из-за не слишком плотного прилегания поверхностей при несовпадении «пупырышек». В процессе эксплуатации конструкции может слышаться характерный скрип.

Watch this video on YouTube

Направляющий

Потолочный профиль для гипсокартона: размеры и виды

Потолочный профиль является неотъемлемой частью каркаса для установки гипсокартонных потолков. Он служит основой для закрепления гипсокартонных листов и обеспечивает необходимую прочность и надежность конструкции. Правильно выбранный потолочный профиль является залогом долговечности и безопасности потолочного покрытия.

Размеры и виды потолочного профиля для гипсокартона

Различные размеры и виды потолочного профиля позволяют выбрать оптимальное решение в зависимости от конкретных требований проекта. Рассмотрим основные виды и их характеристики:

1. Периметровый потолочный профиль — предназначен для закрепления панелей гипсокартона по периметру помещения. Ширина профиля может варьироваться от 25мм до 50мм, а высота — от 15мм до 20мм.

2. Дополнительный потолочный профиль — используется в случаях, когда необходимо усилить каркас или создать дополнительные перегородки внутри потолка. Размеры зависят от конкретной задачи.

Преимущества использования потолочных профилей для гипсокартона

Надежность и прочность — каркас из металлопрофиля обеспечивает высокую прочность конструкции и возможность установки тяжелых элементов отделки.

Возможность скрыть коммуникации — внутреннее пространство каркаса позволяет проводить электропроводку и скрывать другие коммуникации.

Регулируемая высота — некоторые виды профилей имеют возможность регулировки высоты, что позволяет учесть неровности стены или потолка.

Рекомендации по выбору потолочного профиля для гипсокартона

Вес гипсокартонных листов — при установке тяжелых листов гипсокартона рекомендуется выбирать более прочные и устойчивые профили.

Наличие дополнительных перегородок — для создания перегородок внутри потолка потребуется дополнительный потолочный профиль.

Цена и доступность — стоимость профиля может быть разной, поэтому следует выбирать вариант, который подходит по бюджету.

Дополнительные аксессуары для потолочного профиля

Для установки потолочного профиля для гипсокартона могут потребоваться дополнительные аксессуары и расходные материалы:

• Крепежные элементы — шурупы, саморезы и другие элементы крепежа необходимы для закрепления профилей между собой и к стенам или потолку.

• Стыковочные и угловые элементы — используются для соединения профилей и создания углов или стыков.

• Профильные заглушки — предназначены для закрытия концов профилей и придания готовому потолочному покрытию более эстетичного вида.

Какой профиль для гипсокартона выбрать зависит от ряда факторов, включая размеры и форму помещения, предпочтения в дизайне, бюджет и другие

Важно обратиться к профессионалам или специалистам в магазине для получения консультации и рекомендаций по выбору подходящего профиля для вашего проекта

Монтаж профиля под гипсокартон

Основные этапы:

1. Первым шагом установки металлических профилей является разметка той плоскости, где будет располагаться пристенная конструкция. От этого будет зависеть факт: будет ли ровной стена. Точнее всего с этой работой может справиться лазерный уровень, его выставляют в нужном положении и очерчивают линии по намёткам.
2. Далее, примеряются и отрезаются ножницами по металлу элементы, которые будут соединяться со стеной. Болгарка здесь будет неуместна, она перегреет торцы, которые будут затем ржаветь. Отрезанные части приставляют к стене, затем происходит нанесение меток там, где будут находиться дюбели быстрого монтажа.
3. Перфоратором и буром сверлят отверстия по разметке нужного диаметра, а также подходящей длины.Потом профили приставляют к плоскости и соединяют путём вставки дюбеля и забивания шурупа. Вкручивание здесь не потребуется.
4. Снова замеряют расстояние, режут основной профиль либо наращивают его. Элемент должен иметь длину,на 5 мм меньшую, чем общее расстояние, для того, чтобы не было прогибов, и профиль никуда не упирал. С шагом в 40 или 60 см намечаются линии для крепежа подвесов. Они будут придавать модели жёсткость. Подвесы прикрепляются на дюбели быстрого монтажа.
5. В конце процесса устройства каркаса из металлического профиля по очереди выставляют несущие элементы, начиная с краёв. Части располагают строго по уровню, затем их фиксируют с направляющими при помощи саморезов. Уровнем проверяется поверхность, профиль закрепляется посредством подвесов, в результате выходит довольно прочная обрешётка для крепления гипсокартона.
6. Не стоит экономить на крепёжных элементах, следует использовать все детали для соединения профилей, а чтобы сделать каркас жёстче, устанавливают перемычки с интервалом в 60 см.

Создание обрешетки на стены

Специалисты перед началом работы выравнивают поверхность помещения, поскольку на них устанавливают стартовые, а как известно, они считаются основой для всей конструкции. Монтаж профилей под гипсокартон на стены:

1. Стеновую поверхность расчерчивают — это касается пола и потолка. Делают отметки, к которым прикладывают намеленный шнур, оттягивают и отпускают. При ударе останется ровная линия.
2. По полу и на потолке устанавливают стартовые направляющие, которые крепят на дюбеля и шурупы. В углах двух противоположных стен монтируют по вертикали профили. Так как стандартная высота современных помещений не больше 300 см, то планку не придется увеличивать путем соединения крепежом двух таких элементов.
3. По вертикали ставят основные профили с шагом 50 см, крепят их шурупами «клопами».
4. Изготавливают перемычки с подрезанием бортиков длиной 4 см с обеих сторон. Их размещают с шагом 50 см. Работу постоянно контролируют уровнем. Соединения скрепляют «крабами».

Это интересно: виды металлического профиля.

Чтобы придать конструкции жесткость, мастера советуют использовать не только подвесы, но и куски профиля. Например, если расстояние между стеной и обрешеткой 10 см, то подготавливают по таким же размерам направляющие ПП, бортики которых на одном краю подрезают, все части отгибают назад. Материал устанавливают в планку каркаса, другой конец ставят к стене, в которой проделывают отверстия и закрепляют изделие дюбелями и саморезами.

Работа окончена. Остается проверить качество монтажа металлического профиля для гипсокартона. От верхнего угла стены натягивают нитку к нижнему. Прикрепляют второй шнур, но в обратную сторону, чтобы получилась большая буква «Х». Если существенных зазоров не наблюдается, а конструкция не шатается, то процесс сборки обрешетки своими руками прошел успешно.

Специально для вас:

Камуфляжная маскировочная сетка для навеса на даче

Способы монтажа профнастила на крышу

Расчёт размера гаража на 2 машины по габаритам

Основные виды металлического профиля

Виды и размеры металлопрофиля для гипсокартона

Строительство индивидуального жилого дома по нормам СНИП

Установка каркаса

После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:

1. Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
2. Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.

3. Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.

Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.

Сбыт готовой продукции

Бизнес-план обязательно должен учитывать возможные варианты сбыта готового профиля. Несмотря на то, что спрос на эту продукцию высокий, план сбыта надо продумывать детально. Существует три основных канала, по которым продают готовые изделия:

• подрядчики и строительные компании;
• подрядчики и компании по ремонту помещений;
• частные лица.

И если с первыми двумя каналами можно работать напрямую, то розничный сбыт можно организовать через строительные рынки, магазины, гипермаркеты. Лучше всех помогают реализовывать план продаж гипермаркеты, потому что у них стабильно высокий товарооборот.

Бизнес по производству оцинкованного профиля для гипсокартона

Оцинкованный профиль – это основа для крепления и монтажа гипсокартона во время проведения отделочных работ. Существует несколько видов профиля: направляющий, стоечный, угловой, потолочный, маячковый.

Благодаря своей универсальности особенно востребованы профиль потолочный ПП 60*27 и направляющий потолочный ППН 27*28, позволяющие быстро и без особых усилий соорудить каркасы для перегородок, облицовки стен и подвесных потолков.

Сырьем для профиля служит тонкая оцинкованная сталь в рулонах 2 класса, толщиной 0,3-0,6 мм, в лентах (штрипс). Для ПП 60*27 используется лента 123 мм шириной, а для ППН 27*28 –шириной 81 мм.

Производство оцинкованного профиля – перспективное направление, поскольку данный материал незаменим для построения надежных конструкций, даже очень сложных, для прикрепления гипсокартона. Спрос на оцинкованный профиль очень высок и стабилен.

Покупателей оцинкованного профиля можно условно разделить на три группы:

• Строительные компании, которые занимаются возведением и ремонтом жилья и коммерческой недвижимости;
• Фирмы, ремонтирующие свои рабочие помещения;
• Частные лица, покупающие профиль для ремонта собственного жилья.

Как правило, готовая продукция реализуется через строительные магазины, но наиболее перспективной является реализация посредством строительных гипермаркетов.

Средние цены на профиль для гипсокартона в зависимости от вида и размера элементов

Если предстоит установка достаточно большой конструкции, важное значение имеет, сколько стоит профиль. Стоимость будет зависеть от многих факторов, включая производителя, вид, размеры, изделия, толщину металла

Очевидно, что при прочих равных параметрах цена профиля для гипсокартона 60×27 будет меньше, чем изделия 100×50.

Наибольшим спросом пользуется:

• Knauf ПП 60×27 мм. Одно изделие имеет длину 3 м. Продольные гофры обеспечивают достаточную жесткость изделия;
• Knauf ПС-2 50×50х3000 мм, имеющий С-образную форму. Позволяет сформировать достаточно плотный стык.
• Кнауф ПС-4 75×50 3м.

Необязательно приобретать продукцию Кнауф. Продукция некоторых производителей получила также положительные отзывы.

профиль СПК «Стандарт»

профиль для гипсокартона «Анкар»

Watch this video on YouTube

Технология производства профиля для гипсокартона

Тратить меньше средств на закупку сырья можно, приобретая товар у близлежащих по географическим признакам поставщиков. Если покупать оптом, то стоимость будет ниже.

Изготавливают продукцию следующим образом:

1. заправляют стальной рулон в оборудование;
2. обрезают с помощью резака лист, чтобы получить заготовку для профиля;
3. готовую продукцию упаковывают и транспортируют в складское помещение.

Для работы в цеху нанимают не квалифицированных специалистов, а простых рабочих. Это связано с тем, что деятельность за станком довольно простая и не требует особых знаний, и усилий. Для бизнес-проекта это хорошая сторона, ведь себестоимость продукции будет меньше, так как зарплата рабочим меньше.

Профили для гипсокартона Knauf

Производитель Knauf выпускает профили разных видов:

1. НП. Применение – создание конструкций для стен и ниш. Профиль производится высотой 3 метра. Высота боковой части 4 см., ширина спинки 5-10 см. Если делать конструкцию качественной и долговечной, тогда стоит купить такой профиль.
2. Стоечный профиль – в основном используется при создании вертикального каркаса. Это перегородки, стены из гипсокартона, ниши. Стоечный профиль для гипсокартона фирмы «Кнауф» отличается своей практичностью. Параметры такого профиля различные. Длина достигает 6 метров. Бок – 5 см. Цена отличается в зависимости от параметров. Установка такого профиля происходит под углом 90 гр.
3. Усиленный профиль – применяется в основном в каркасе коробов из гипсокартона для тяжелых вещей. Идет усиление конструкции. Высота такого профиля до 6 метров. Остальные параметры идентичные с другими профилями.

Станок для производства профиля для гипсокартона своими руками

Гипсокартон без преувеличения можно назвать одним из самых популярных и востребованных строительных материалов, которые используются при ремонте квартир, офисов, цехов и складских помещений. Он дышит и позволяет скрыть все имеющиеся недостатки поверхности, обеспечивая идеальную основу для нанесения финальных слоев шпаклевки, краски, поклейки обоев и т. п. Также с помощью гипсокартона создают любые фигурные элементы (колонны, ниши, арки), которые довершат внешний вид интерьера. При монтаже гипсокартона не обойтись без использования металлического профиля, который станет надежной основой будущей конструкции.

Изготовление металлического профиля в домашних условиях – дело хоть и затратное на первых порах, но при этом довольно выгодное. Тем более что оборудование для производства профилей роликовой прокатки можно изготовить своими руками. Об этом далее подробно…

Особенности проведения работ по возведению каркаса

Настало время практической части строительства, которая предусматривает на деле использование металлических профилей.

Здесь тоже есть нюансы:

1. Характеристики всех изделий должны соответствовать эксплуатационным особенностям помещения.
2. Характер монтажа ГКЛ определяется еще на этапе проектирования конструкции.
3. Ни в коем случае не допускается навешивание тяжелых полок и шкафов на гипсокартонную конструкцию. ГКЛ – хрупкий материал.
4. В процессе работы обязательно следите за соблюдением всех параметров, отступов, размеров. Нельзя забывать об усилении каркаса.
5. Не допускается проведение работ в помещении, где температура ниже 10 градусов по Цельсию.

На первичном этапе выполняется разметка для будущей конструкции. Для этого понадобится трассировочный шнур. С его помощью намечают ось на полу.

Каркас из профилей

Не забудьте определить зону расположения проема под дверь, если ее установка предполагается.

Отвес и длинный шнур помогут перенести намеченную ось на плоскость стен и потолка. Далее выполняется монтажная установка основания.

Подробную технологию возведения металлической каркасной основы под гипсокартонную перегородку вы увидите на видео ниже.

Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева. Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры.

В процессе строительства каркаса рекомендуется использовать уплотнительную ленту, которая повысит звукоизоляционный показатель перегородки.

Иногда стоечные ленты изгибаются после установки. Чтобы избежать подобной проблемы, сначала ввинчивайте шурупы в зоне спинки профиля, а уж потом у наружной канавки.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

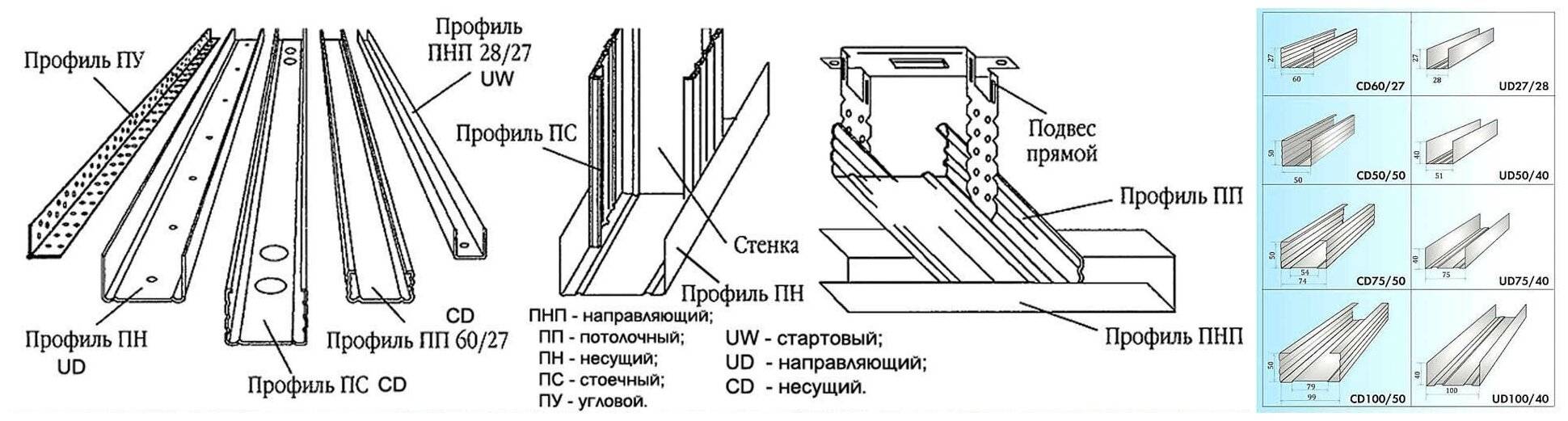

Разновидности металлического профиля

Гипсокартонный профиль разделяют на следующие виды:

• Используемый для создания стоек (тип CW. Самыми распространенными разновидностями на рынке стройматериалов являются профили CW-50, CW-75 и CW-100).
• Направляющий (тип UW. Марки UW-50, UW-75, а также UW-100).
• Пристеночный (тип UD. Но зачастую используется только UD-27, сделанный из 81-миллиметровой стали).
• Потолочный (тип CD. Марка CD-60, которая изготавливается из оцинкованной стали шириной 123 мм) в ремонте применяется наиболее широко и часто.

Профиль разнится по своей толщине, ширине, весу и другим параметрам. Каждый из этих профилей изготавливается из рулонов оцинкованной ленточной стали, которая также известна под названием штрипс.

Как видим, бизнес по изготовлению гипсокартонного профиля в домашних условиях имеет довольно высокую доходность. При наличии стартового капитала, который покроет все стартовые расходы, имея при этом еще и налаженную сеть для реализации готовой продукции, вы сможете выйти на самоокупаемость через 7-8 месяцев.

Этот вид продукции востребован всегда. Если освоить все нюансы технологии его производства, можно обеспечить себя стабильным доходом на долгие годы.

Начните собственный бизнес по производству и продаже прямо сейчас, а итоговая прибыль станет лучшим вознаграждением за все труды!

Источник

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

1. В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
2. С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема

Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.

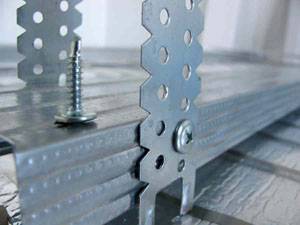

ЭЛЕМЕНТЫ КРЕПЕЖА ДЛЯ ПРОФИЛЕЙ ГКЛ

Крепеж — профиль для внутренних работ крепят к стенам специальным крепежом. Для крепежа профиля и крепежных элементов между собой используются саморезы. Рассмотрим самые популярные виды крепежных элементов профилей для гипсокартона:

• Подвесы — один из распространенных элементов крепежа, представляет собой оцинкованную металлическую пластину на которую нанесена перфорация и вырезаны отсечки, благодаря чему она легко принимает необходимую форму и размер вылета. При сгибании подвеса образуется крепеж в виде буквы П, который, в свою очередь, крепится к стене торцевой областью саморезами или шурупами. Концы подвеса зажимают между собой профиль для ГКЛ. Распространенные названия данного крепежа: подвес прямой, крепление стеновое, подвес прямой с ушами. Выполняется из оцинкованной стали толщиной 0,7 мм или 1,0 мм.
• Крабы — элемент крепежной системы профилей ГКЛ, который имеет крестообразную форму, роль которого — соединение потолочных профилей для внутренних работ 60*27 мм между собой в местах пересечений. Крабы используются только как крепеж для потолочных соединений. Данный крепеж выполняют из оцинкованной стали 0,5 мм или 0,7 мм. Другое название элемента крепежа: соединение одноуровневое.
• Соединение двухуровневое — используется для соединения профилей при использовании потолка разных уровней. Используется для потолочных профилей.

Крепеж профилей для гипсокартона

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

• Подвесы
• Тяги
• Кронштейны

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Технологический процесс производства профилей для гипсокартона

Принцип действия можно легко понять, посмотрев на видео процесса работы станка в конце статьи. Лист из оцинкованного металла, прокатывается через очередь роликов, каждый из которых отличается по пресс-форме:

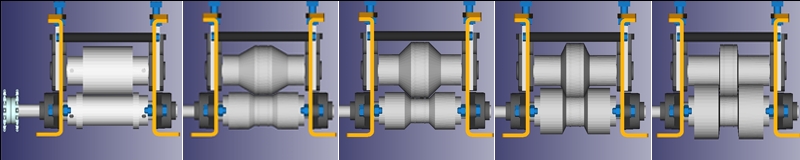

Таким образом, с помощью прокатных роликов заготовка постепенно преобразуется в форму готового изделия.

Чтобы детально ознакомиться с устройством оборудования рекомендуем скачать 3D-модель схемы станка со всеми размерами и описанием узлов. В данном архиве 3D-модель металлообрабатывающего устройства, которую можно разобрать до мельчайшего болтика или шайбочки и посмотреть. Там же можно снять все размеры деталей, а потом реально сделать станок по образцу не хуже чем по чертежам. Возможно такой формат даже лучше, чем чертежи. Форматы файлов 3D-модели:

1. *.sldasm – это основной формат платной программы «SolidWorks» (так же этот формат поддерживает бесплатная программа для просмотра 3D-моделей – eDrawings, которая уже вложена в архив).
2. *.step – это стандартный формат для обмена 3D-моделями между разными программами 3D-редакторами. Данный формат файлов поддерживает практически каждый 3D-редактор (например: бесплатный FreeCAD, AutoCAD, 3D-Max, Blender и т.д.).

Как осуществляется процесс изготовления крепежных профилей?

Для изготовления потолочного профиля берутся штрипсы шириной 123 мм. А направляющий крепеж требует наличия стальной ленты шириной 81 мм.

Чтобы бизнес на производстве профиля для гипсокартона был более прибыльным и менее затратным, закупать металлическое сырье следует у тех поставщиков, что территориально расположены ближе к производству. К тому, цена на материал значительно снизится, если покупать все необходимое сразу мелкооптовыми партии.

Что касается технологии выпуска крепежных профилей, то она предельно проста – освоить процесс сможет каждый. Этапы следующие:

• Заправка стального рулона в аппарат.
• Формование профиля из металлической заготовки.
• Упаковка и складирование готовых изделий.

Получается, что в процессе производства сведен к минимуму ручной труд. И это еще один плюс данного направления, поскольку снижается себестоимость производства, вследствие отказа от найма высококвалифицированного персонала. В цехе потребуется присутствие персонала только рабочих специальностей.

А поскольку все процессы осуществляет автоматизированная линия по производству профилей для гипсокартона, особое внимание уделяем следующей стадии планирования бизнеса – техническому оснащения цеха
