Требования к обустройству обогрева
Учитывая, что объем воды в бассейне может быть большим, энергии для ее подогрева потребуется много
И здесь важно не переусердствовать, установив слишком мощное оборудование. Температура воды влияет не только на комфортное в ней пребывание, но и на здоровье купающихся
По этой причине показатель температуры нормируется санитарными правилами, наряду с содержанием в воде химических веществ и микроорганизмов, которые могут нанести вред организму человека.
Отталкиваясь от этих цифр, вам следует побеспокоиться о том, чтобы соответствие температуры было в рамках указанных рекомендаций.
Теплообменник
Что, такое теплообменник? Не вдаваясь в технические формулировки, можно коротко объяснить – это устройство, имеющее два независимых контура, в котором вода, приходящая от нагревателя, нагревает воду во втором контуре, не смешиваясь с ней.
Теплообменник лишь передает тепло, поэтому нужен нагревательный прибор, от которого он будет запитан.
Не имеет разницы, откуда будет поступать вода в теплообменник. Это может быть:
- Электрокотел.
- Газовый котел.
- Твердотопливный котел.
- Котел на жидком топливе.
- Тепловой насос.
- Солнечная батарея.
Любая из этих систем может быть задействована как для обогрева дома и подогрева воды или только для бассейна.
Из преимуществ стоит отметить такие особенности:
- Не нагружает электросеть.
- Процесс подогрева воды можно автоматизировать за счет установки термостата.
- Простое управление.
- Оборудование компактное.
- Невысокая стоимость оборудования.
- Простота монтажа.
Теперь о недостатках.
- Потребуется больше суток, чтобы нагреть залитую воду в бассейн. В дальнейшем постоянная температура поддерживается этим устройством.
- Высокая стоимость оборудования.
Часто делается комбинированная система с электронагревателем, который включают только тогда, когда нужно быстро нагреть воду до нужной температуры.
Комплектация и аксессуары.
Флагманом линейки нагревателей TERMOPOOL является модель VOLCANO PRO 50.В его комплектацию входит всё необходимое для полноценного и быстрого нагрева воды. А именно: Армированная нержавеющей проволокой спираль 36м (труба нержавеющая сталь AISI 304 32*2мм) , покрытая изнутри термостойкой эмалью до 1000 градусов. Крышка выполнена из нержавеющей стали AISI 304, (3мм) с применением усилений из нержавеющего квадрата 15мм и декоративными элементами, так же выполненными из нержавеющей стали. Дымоход изготавливается из нержавеющей стали. Состоит из из двух труб 0,5м, диаметром 140мм, задвижки и дефлектора. Экран из нержавеющей стали 0,8мм, который полностью закрывает спираль. Подставка (выполненная из стали 5мм и изготовлена с применением лазерной резки) покрыта термостойкой эмалью. Колосник выполнен из чугуна толщиной 20мм. Зольная чаша из нержавеющей стали. Кольцо/Кожух с декоративной резкой и дверцей для удобного извлечения золы.( из нержавеющей стали толщиной 0,8мм) высота 180мм.
| Комплектация VOLCANO Pro |
Для тех кто хочет обложить нагреватель камнем или установить в уже имеющуюся печь, мы изготовили серию нагревателей BASIS 2021.В стандартный комплект Basis входит:
Спираль (труба нержавеющая сталь AISI 304 32*1,5мм),покрытая изнутри термостойкой эмалью до 1000 градусов. Подставка (выполненная из стали 5мм и изготовлена с применением лазерной резки) покрыта термостойкой эмалью. Колосник выполнен из чугуна толщиной 20мм. Кольцо/Кожух ( из нержавеющей стали толщиной 0,8мм) вокруг подставки, высота 150мм.
| Стандартный комплект BASIS Pro |
Дополнительно для серии BASIS можно приобрести:
Крышку, которая повысит мощность Вашему нагревателю для бассейна на 15-20%. Крышка выполнена из 3-х мм. стали, окрашенной термостойкой эмалью. Лючок крышки позволяет установить на его месте казан, коптильню или решётку. Совмещайте нагрев бассейна с готовкой!!! В крышке имеется выход под дымоход.
| Крышка нагревателя |
| Серия Basis стандартный комплект слева, с экраном и крышкой справа. |
Защитный экран придает завершенный вид спирали. Ограждает Вас от жара и в отличии от самой спирали, которая покрывается сажей и подтеками конденсата, сохраняет красивый вид нагревателя на долгие годы! Защитный кожух позволит оградить бассейн от жара и искр.
Бюджетные варианты
Перечисленные выше способы нагреть воду обычно актуальны только для каркасных, а значит, более дорогих моделей. Но нагреть воду до достаточной для купания температуры можно и в обычном надувном — вот несколько простых и бюджетных способов.
Кипятильник
Кипятильники как средство для нагрева воды застали многие люди не только старшего, но и среднего возраста — и они действительно эффективны. У вас не выйдет нагреть кипятильником большой бассейн для нескольких человек, но небольшой или детский — легко. Ещё можно использовать несколько устройств. Соблюдайте правила безопасности и ни в коем случае не пытайтесь купаться вместе с устройствами.

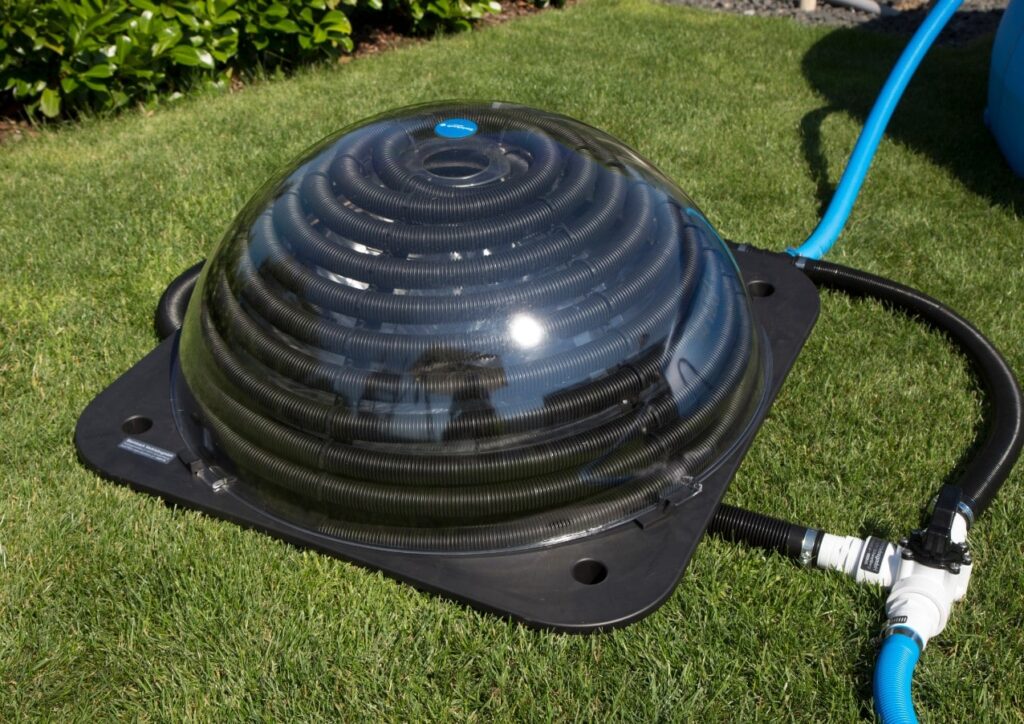

Улитка
Улитками называют небольшие солнечные коллекторы, работающие по принципу: вода из бассейна по маленькой системе труб попадает в «улитку», нагревается там под солнцем, а затем возвращается в основной резервуар. К сожалению, для нагрева воды с помощью улитки необходимы прямые и мощные солнечные лучи, что не всегда возможно.
Покрывало
Если вам нужен самый обычный надувной бассейн с подогревом для двора дачи, то можно использовать любое свободное покрывало. Желательно, чтобы материал покрывала был как можно более склонен к сильному нагреву — идеальными вариантами будут полиэтилен, брезент, плотная ткань (обязательно чистые). Плотно накройте покрывалом бассейн в самое жаркое время дня и подождите немного. Греющийся на солнце материал будет нагревать воду, а изоляция помешает теплу испаряться.
С помощью дров
Если есть возможности и топливо, можно подогреть воду отдельно и залить в бассейн уже тёплой. Для этого вам понадобится ёмкость, где можно нагреть достаточное количество кипятка. Будьте осторожны, готовя таким способом уличный бассейн для своего загородного дома — если вода будет слишком горячей, дети и домашние животные могут получить повреждения, а сам бассейн может расплавиться.
Строительство зимнего бассейна
Отапливать крытый объект намного легче, нежели сооружение на улице (особенно на даче), которое к тому же не имеет крыши. По этой причине особо тщательно разрабатывается конструкция для плавания зимой. Что следует учесть:
- создаются условия для круглосуточного подогрева;
- дно и стенки конструкции пропитываются грунтовкой глубокого проникновения, в результате закупориваются поры, снижается риск разрушения материала изнутри;
- чтобы разогревать воздух рядом с конструкцией, применяют тепловые пушки.
Ниже приводится инструкция по строительству.
Подготовка участка
Уличный бассейн с подогревом на даче строится с учетом залегания грунтовых вод. Они могут разрушить дно, поэтому планируют защитные мероприятия. Начинать подготовку следует с выравнивания площадки, удаления камней, деревьев. Затем выполняется разметка: устанавливаются колья, натягивается веревка. (Читайте статью на тему «Расстояние от бани до соседних строений: нормы и требования к строительству бани»)
Строительство опалубки
Используют деревянные доски или плиты полистирола. Последний из вариантов имеет преимущество – можно создать чашу любой формы. К тому же этот материал отличается усиленными теплоизоляционными качествами. Внешняя сторона будущей чаши защищается гидроизоляционным покрытием.
Закладка комплектующих
Следует планировать на даче расположение морозоустойчивых труб, системы фильтрации воды и отопления для подогрева. Нужно прочно закрепить все закладные элементы. Они не должны смещаться при заливке бетонной смесью, поэтому специалисты рекомендуют фиксировать такие изделия проволокой. Вместе с тем устанавливается арматура.
Заливка бетоном
Для строительства чаши важно применять цемент наивысших марок. Он должен быть качественным, чтобы можно было создать надежную конструкцию. В процессе замешивания следует удалять пузырьки воздуха, для чего массу перемешивают
Когда дно чаши застынет, переходят к заливке стен
В процессе замешивания следует удалять пузырьки воздуха, для чего массу перемешивают. Когда дно чаши застынет, переходят к заливке стен.
Отделочные работы
Все бетонные поверхности будущего бассейна для подогрева воды защищают составом глубокого проникновения. Можно использовать гидроизоляционную штукатурку. Ее функции: защитная, декоративная, выравнивающая. Когда и этот слой подсохнет, поверхность зачищают наждачной бумагой. Затем выполняется финишная отделка. Наилучшим материалом называют мозаику. Она подойдет и для конструкции с подогревом воды.
Самостоятельное изготовление обогревателя
Организация прогрева воды в бассейне своими руками поможет в значительной степени сэкономить денежные средства на покупке дорогостоящих агрегатов. Оптимальным вариантом, позволяющим сберечь не только финансы, но и тепловую энергию, считается применение в качестве подогрева ультрафиолетовых лучей.
Работа такой системы заключается в следующем: находящийся на дне резервуара насос подкачивает прохладную воду, которая поступает в змеевик из пенопласта. Тепловой носитель нагревается за счет воздействия солнечных лучей. А расположенные с противоположной стороны бассейна гофрированные трубы способствуют подаче воды, уже прошедшей термическую обработку. За доставку воды по кругу отвечает воздушный клапан.
Подготовительные работы
В начале монтажа необходимо выбрать место для установки коллектора. Но нужно учесть, что интервал между оборудованием и бассейном должен быть минимальным. Это поможет избежать потери тепла в процессе транспортирования воды. Направление коллектора должно быть в сторону юга. Также необходимо расположить его под некоторым углом в зависимости от специфики местности.
Для обустройства под него площадки удаляется верхний слой почвы на двадцать или тридцать сантиметров. Затем из песка и гравия сооружается подушка и качественно уплотняется. На уложенном сверху подушки гидроизоляционном покрытии выкладывается тротуарная плитка.
Подготовка основания
Чтобы самостоятельно собрать обогреватель понадобятся следующие инструменты:
- трубы, изготовленные из металлопластика;
- деревянный короб;
- крепления из пластика;
- саморезы;
- специальный каркас;
- черная краска;
- поверхность, предназначенная для защиты (предпочтительнее из стекла);
- небольшой насос.
Процесс сборки
Для сооружения каркаса понадобятся деревянные брусья, а для их фиксирования между собой в поперечном направлении — уголки из стали. Подготовленная заранее щитовая рама, обшитая фанерой, закрепляется на поверхности каркаса. При помощи уголков устанавливаются борты, имеющие пазы под стекла, а на поверхности фанеры крепятся листы из металла. После этого изготовленный щит окрашивается в черный цвет. На коллекторе обязательно размечаются места, где будут размещены крепления из пенопласта, внутри которых монтируются трубы из металлопластика.
Фиксирование щита
При сборке змеевика нарезанный брус соединяется с помощью хомутов и саморезов и обшивается фанерой. На участках бортов просверливаются два отверстия, предназначенные для установки тройников. Система обогрева также покрывается черной краской. Данная конструкция имеет вес до тридцати пяти килограммов, поэтому несущая коробка должна отличаться прочностью. При этом необходимо учесть, что в различные времена года каркасу придется испытывать еще и воздействие веса выпадающих осадков.
В середине щита фиксируется опорный брус и осуществляется сборка основы из алюминиевого профиля. Затем нарезаются стекла необходимого размера, крепятся на поверхности основы при помощи герметика и помещаются в профильные пазы. В места, где соединяются между собой стекла, устанавливаются особые держатели. После чего к конструкции подключается насос, розетка, обеспечивающая ему питание. Она обязательно должна быть защищена от проникновения влаги.
Соединение стекол
Для предотвращения потери тепла на изготовленное своими руками устройство устанавливается защитное стекло толщиной не менее четырех миллиметров. В завершении работ проводится тестирование. В случае положительного результата оборудование вводится в эксплуатацию.
Таким образом, нагреватель воды при помощи солнечных лучей достаточно легко монтируется самостоятельно. Для этого следует соблюдать определенные правила на всех этапах работ. Данная конструкция имеет ряд достоинств от экономии денежных средств при покупке необходимых материалов до незамысловатости в использовании и обслуживании.
Стоит принять во внимание, что солнечный коллектор не обогреет бассейн полноценно в зимнее время или в ненастные дни. Такое оборудование рекомендуется использовать как дополнительный ресурс
Как сделать солнечный коллектор для нагрева бассейна своими руками
Электронагреватели
Система электронагрева отлично подойдет для бассейна небольшого размера. Это не говорит о том, что такой нагреватель не способен нагреть воду в большом бассейне, просто экономически это будет невыгодно из-за большого расхода электроэнергии. Кроме того, мощные нагреватели выпускаются для работы под напряжением 380 вольт, а в большинстве домов такое оборудование подключить нет возможности.
Для того чтобы определиться, стоит ли связываться с устройством, работающим от электричества, нужно рассмотреть его преимущества и недостатки. Начнем с достоинств:
- Весь процесс обогрева можно полностью автоматизировать.
- В бассейн сразу начинает поступать горячая вода.
- Оборудование компактное.
- Простое управление.
- Невысокая стоимость оборудования.
Недостатки тоже имеются:
- Нужно учитывать возможности электросети.
- Большое потребление электроэнергии.
- Срок эксплуатации нагревателя находится в прямой зависимости от качества проходящей через него воды.
Что касается установки нагревателя, то эту работу можно выполнить самостоятельно, чего не скажешь о монтаже электропроводки, термостатов и других систем автоматизации (это не касается профессиональных электриков).
Так как большую часть работ не получится выполнить самостоятельно, то при выполнении работ самостоятельно, вряд ли получится существенно снизить затраты. Кроме того, из-за неправильной настройки нагревательное оборудование может быстро выйти из строя. В таком случае себестоимость всей системы существенно возрастет.
Способы нагрева воды в бассейне
Электронагреватель
Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.
Электронагреватель с насосом
В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.
Плюсы использования ТЭН:
- Дешевизна самого электронагревателя;
- Простота использования;
- Лучший вариант для небольших объемов.
Минусы использования ТЭН:
- Не подойдет для больших бассейнов (от 30 м3);
- Дорогой в использовании – большое электропотребление.
Теплообменники
Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.
Теплообменник
Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.
Принцип работы теплообменника
Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.
Плюсы использования теплообменника:
- Независимость от источников питания;
- Возможен нагрев больших объемов.
Минусы использования теплообменника:
Не всегда имеется второй источник горячей воды.
Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.
Тепловой насос
Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.
Тепловой насос
Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.
Принцип работы теплового насоса
На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей
Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы
Плюсы тепловых насосов:
- Универсальность;
- Способны нагреть большие объемы;
- Низкое электропотребление.
Минусы тепловых насосов:
- Высокая цена (от 120 тысяч);
- Работает только в теплую погоду.
Солнечный коллектор
Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.
Солнечный коллектор
В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.
Плюсы солнечных коллекторов:
- Доступная цена;
- Простой в использовании и монтаже;
- Объем ограничен только вашим бюджетом.
Минусы солнечных коллекторов:
Эффективен только в солнечную погоду.
Электронагреватель
Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.
Электрический нагреватель для бассейна
Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.
Подогрев солнечным нагревателем
Солнечный коллектор — простое устройство, которое использует энергию лучей солнца для подогрева воды в бассейне. Корпус гелиосистемы изготавливается из прочного полимерного материала с высокой степенью поглощения солнечных лучей. Он устанавливается под углом 45° к направлению падения солнечных лучей. Внутри корпуса расположен змеевик из тонких трубок. Вода из бассейна закачивается в змеевик насосом и нагревается в нем от солнца. После этого она направляется обратно в резервуар, а в коллектор закачивается новая партия. Так поддерживается нагревание бассейна путем периодической циркуляции жидкости.
Для эффективного нагрева нужно подобрать коллектор в соответствии с объемом обслуживаемого искусственного водоема. Для бассейнов, расположенных внутри помещений коллектор должен вмещать 50-70% объем воды, а для уличных резервуаров — до 70-100%.
Преимущества солнечных нагревателей:
- экономичный — электроэнергия тратится только на работу насоса и автоматики;
- простой монтаж;
- эффективность подогрева;
- безопасность.
Минусом этого способа можно назвать значительные габариты техники. Чтобы обогреть бассейн большого объема, нужен коллектор, который займет дополнительную площадь участка, что мало подходит для дачи. Решением проблемы становится установка оборудования на крыше дачного дома, если позволяют ее конструктивные параметры. Еще один недостаток заключается в том, что нормальный обогрев поддерживается только в достаточно солнечную погоду. При нехватке солнца интенсивность подогрева снижается.
Строение и принцип работы
Конструктивно теплообменник для бассейна представляет собой цилиндрический корпус с двумя контурами: в первом, представляющим собой непосредственную полость прибора, циркулирует жидкость из бассейна, а во втором расположено устройство, по которому перемещается теплоноситель – горячая вода. В роли устройства для нагрева жидкости выступает или трубка, или пластина. Сам по себе теплообменник не обеспечивает подогрев воды – с помощью внешних штуцеров второго контура он подключается к котлу системы отопления и выступает посредником в передаче тепла: сначала в прибор из бассейна поступает вода, затем она перемещается по корпусу, соприкасается с нагревающим устройством, берет от него тепло и далее уже нагретой до необходимой температуры возвращается обратно в чашу. Чем больше площадь контакта нагревающего элемента, тем быстрее тепло переходит от горячей воды к холодной.
Как устроен теплообменник для бассейна
Чем лучше греть воду в бассейне: варианты
Вопрос, чем лучше подогревать бассейн, скажем, немного некорректен и уместен только в том случае, если вам доступны несколько источников для нагрева вода – в таком случае выбирать можно из того, что дешевле и эффективнее в эксплуатации. На дачном участке такое бывает весьма редко, и способы нагрева, как правило, ограничены электричеством и дровами – летом дополнить этот скудный список можно еще солнечными коллекторами. Тем не менее, вопрос выбора весьма актуален, и с ним разбираться придется.
- Топливный нагреватель. Что хорошего в котлах отопления, так это независимость – будь то электрический газовый или твердотопливный котел, он в состоянии эффективно нагревать бассейн, как говорится, в любое время года. Так что если вы задумываете зимний бассейн с подогревом на даче, то это именно то, что нужно. Единственный недостаток – это необходимость палить массу энергии.
Тепловой насос. Новомодная штука, споры об использовании которой никак не утихнут – она извлекает тепло из воздуха, воды и земли и работает по принципу холодильника, только с точностью до наоборот. Для работы теплового насоса требуется электричество, так что на полную дармовщину рассчитывать здесь не приходится.
- Солнечный коллектор. Можно было бы сказать, что это источник бесплатной тепловой энергии, но это не совсем так – энергия будет вырабатываться бесплатно, а вот для ее транспортировки и передачи воде в бассейне придется тратить электричество. Кроме того, такую систему нельзя назвать полностью бесплатной, так как оборудование для нее стоит довольно много. И это еще не все – солнечный коллектор эффективно работает только 8 месяцев из 12-ти возможных. Зимой, увы, он бесполезен.
Теплообменник. Можно было бы сказать, что подогрев бассейна теплообменником является идеальным вариантом, но, опять-таки, это не совсем так – он идеален только тогда, когда в доме запущено отопление, то есть осенью и зимой это идеальный вариант для подогрева воды в купели, расположенной внутри дома. Для уличного бассейна тоже можно использовать теплообменник, но в этой ситуации нужно быть готовым на большой расход энергии – или сооружать вокруг уличного бассейна купол (навес), который будет удерживать тепло и не давать воде в бассейне быстро остывать.
Не хочу за вас принимать решение в пользу того или иного способа нагрева воды в бассейне – у каждого обстоятельства разные, и чтобы правильно подобрать для них систему подогрева бассейна, к ним нужно просто примерить все существующие варианты, в том числе те, о которых умолчали в этой статье. Кроме тех способов, что описаны выше, существуют и другие варианты, которые при некоторых обстоятельствах могут оказаться весьма эффективными.
