Подготовка проема для установки секционных ворот

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем, во-первых, должен иметь достаточную несущую способность, во-вторых, по бокам и сверху должно быть достаточно места для установки направляющих, в-третьих, он должен быть ровным. Исправим по порядку.

Чтобы уточнить, почему секционные ворота можно устанавливать только на плоские стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепиться секционные ворота, будут выполнены из полнотелого кирпича, бетона, шлакоблока, даже ракушечника, то можно закрепить направляющие. Для этих материалов обычно используют анкеры или дюбеля. Хуже, если стены будут из пустотелого кирпича, пеноблоков. В них нельзя сложить тяжелую конструкцию без модификации. Придется усилить открытость. Есть два пути:

• Усильте проем металлическими уголками и закрепите на них систему. Все выдержит, но затраты высоки.
• Стены оштукатурить и попытаться закрепить в штукатурном шве. Если что-то пойдет не так, вы все равно можете использовать химические анкеры. Этот вариант самый дешевый, но не самый надежный, поэтому его лучше не использовать.

лучше серьезно подойти к усилению несущей способности стены и сделать каркас из углов. Да, недешево, но ворота устанавливают не на день и не на год, поэтому затраты оправданы.

Способы усиления проема, если стены из щелевого кирпича или пенобетона

Если вы планируете утеплить гараж, если он усилен уголками, не забудьте положить под металл теплоизоляцию. В этом случае лучше всего подойдет стеклопластиковая плита. Имея небольшую толщину, он хорошо предотвращает потери тепла.

Если места для монтажа конструкции недостаточно

Также бывает, что для установки конструкции не хватает места сверху или по бокам. Если высота потолка слишком мала, есть стандартное решение – фальшпанель. Изготавливается из того же материала, что и створка, и крепится к опорной балке в проеме. При этом уменьшается высота двери, но появляется возможность установить в установку более удобную стандартную подъемную систему.

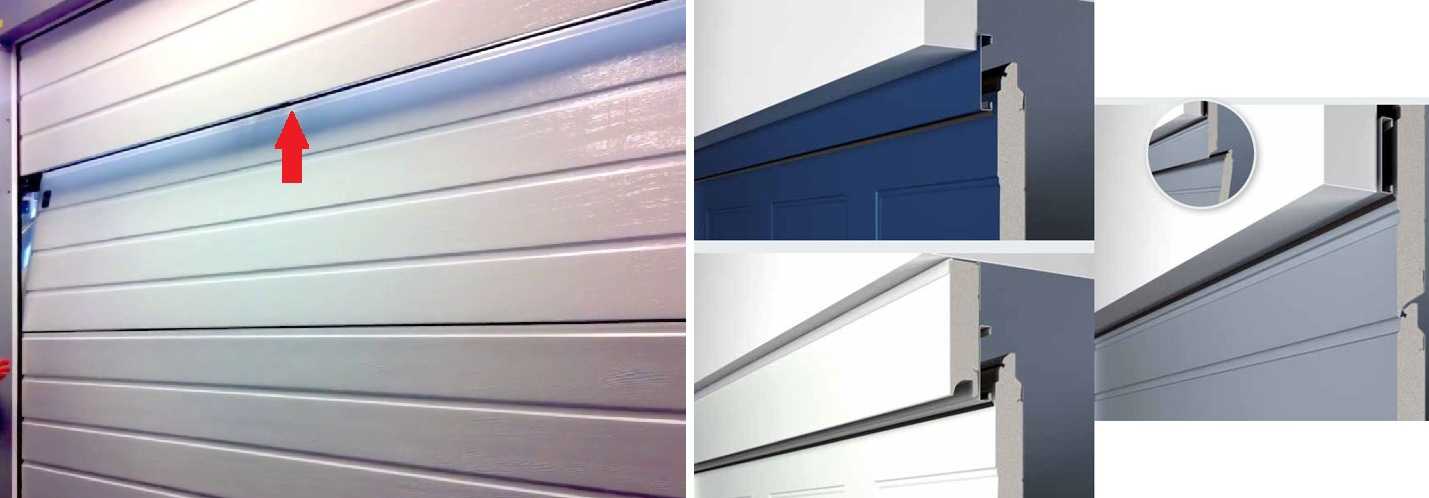

Вот что такое фальшивая панель. Его можно прикрепить несколькими способами

Еще бывает, что не хватает расстояния не только сверху, но и по бокам. Металлические гаражи обычно страдают этим недугом.

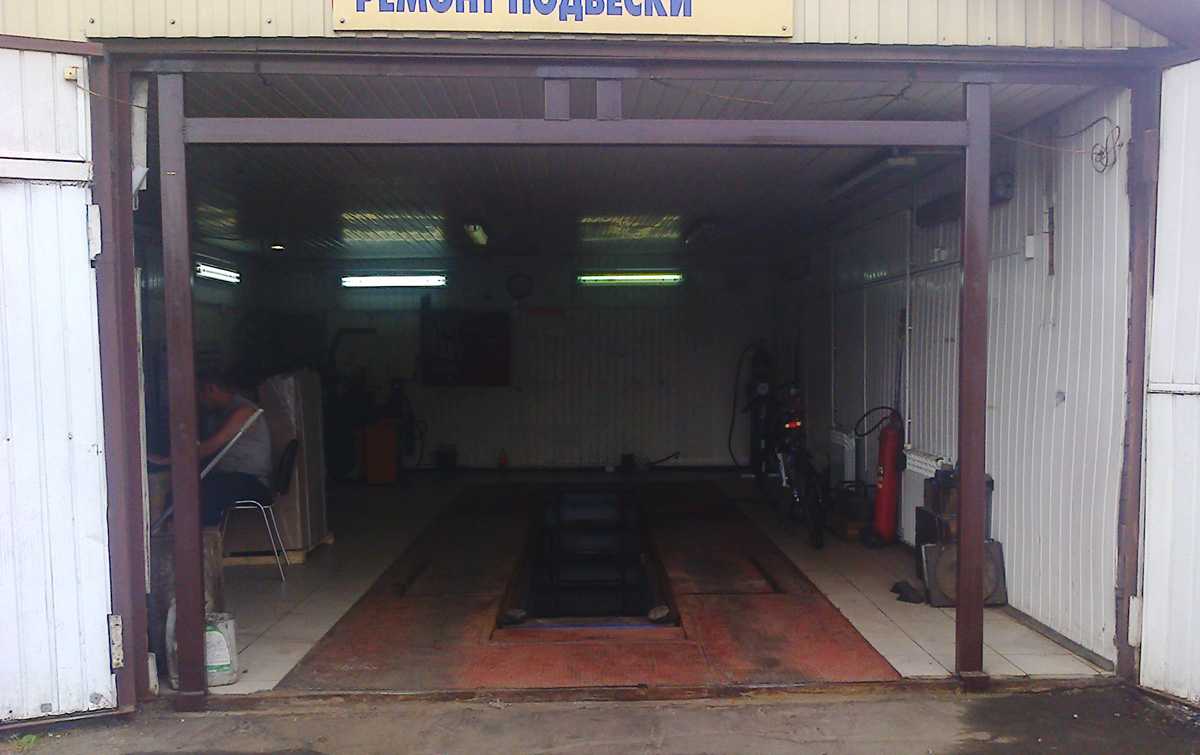

В металлических гаражах обычно нет бокового или верхнего места. Такой каркас необходимо сварить и закрепить к нему калитку, закрыть зазоры и утеплить

Самый удобный способ корректировки размеров дверного проема в этом случае – приварить по периметру профильную трубу необходимого сечения. Сечение выбирается таким образом, чтобы было достаточно места как сверху, так и по бокам. Другой вариант – сделать как на фото выше: сделать калитку не на всю ширину гаража.

Выравнивание проема и потолка

Помимо несущей способности и параметров проема необходимо проверить, чтобы его поверхность была однородной и гладкой. Также следует выровнять стены вокруг проема и две планки на потолке. К ним будет прикреплена система направляющих, все они должны быть плоскими и лежать в одной плоскости.

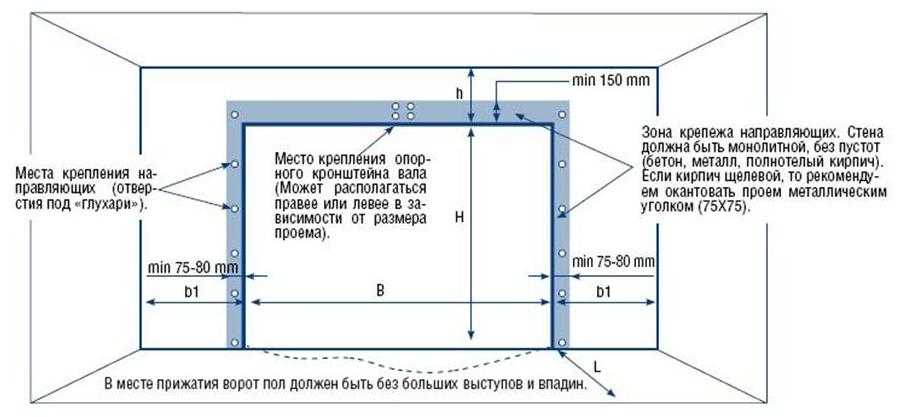

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений – 210 мм. Это при установке стандартного оборудования и стандартного подъема. Для других систем требуется немного больше. Таким образом, вы можете вынуть за один раз около 300 мм. Вы точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, кирпичей по маякам используется штукатурка. Поверхность проверяется на всех плоскостях. Монтаж секционных ворот начинается после высыхания штукатурки.

Монтаж ворот

Так как я ставил ворота, сделанные по индивидуальному заказу, то панели получил с завода максимально подготовленными для монтажа, с размеченными и частично просверленными отверстиями для установки петель, боковых опор и держателей роликов. Все эти элементы установил на панели с помощью шуруповёрта на саморезах, следуя пунктам инструкции.

Там, где надо сверлить отверстия «по месту», я использовал электродрель.

Завернуть саморезы в отверстия, просверленные на заводе по шаблону — дело нескольких минут. Боковые опоры служат для установки ролико-держателей.
Роликодержатели крепят к кронштейнам болтами. В конструкции предусмотрена возможность регулировки положения роликов для обеспечения плотного прилегания панели к проему.

Совет:  Возможно, это мелочь, но перед началом монтажа я разделил инструкцию на две части — в одной оставил рисунки комплектующих, в другой описание технологии монтажа. Я устанавливал ворота впервые и названия некоторых элементов мало что мне говорили. Пришлось бы постоянно листать инструкцию от картинок к тексту.

«ПОДВОДНЫЕ КАМНИ» Так как при заказе ворот я не указал способ крепления угловой стойки, то крепёж пришлось докупать самостоятельно.

Угловые стойки с вертикальными направляющими и боковым уплотнением закрепил с правой стороны на саморезах на кирпичной кладке, а с левой — болтами прикрепил к стенке из стальных уголков. В качестве шаблона для установки угловых стоек я использовал одну секцию ворот с установленными на нее роликами.
К угловым стойкам присоединил горизонтальные направляющие, которые зафиксировал к потолку с помощью заранее изготовленных кронштейнов.

Шуруповёрт использовал только для закручивания саморезов. Периодическая замена сверла на головку, занимает дополнительное время.

Отверстия под нижнюю часть петли сделаны на производстве. Петли, соединяющие панели в их средней части, устанавливаются завитком во внутреннюю часть панели. После изучения инструкции петлю, показанную на фото, пришлось переставлять «по правилам».

В конструкции кронштейнов необходимо предусмотреть возможность небольшой регулировки крепления горизонтальных направляющих по высоте и расстояния между направляющими.

Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.
При сверлении бетонной балки притолоки для установки кронштейнов сверло перфоратора в месте разметки упиралось в арматуру. Пришлось сверлить в кронштейнах дополнительные отверстия.

Горизонтальная и вертикальная направляющие соединяются между собой с помощью болтов и соединительной пластины. Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.

Чтобы взвести пружину, необходимо хотя бы два воротка (либо обрезка стальных прутков). Я использовал для этого насадки для перфоратора и отрезок трубы.

Ход дальнейших действий выполнял строго по инструкции, никаких дополнительных проблем при этом не возникло.

Совет: Барабаны имеют маркировку (левый и правый). В описании написано, что левый и правый барабаны устанавливаются слева и справа, соответственно. Было бы неплохо в описании сделать отчетливый акцент, что на механизм надо при этом смотреть изнутри гаража (я не нашёл такого пункта в инструкции).

На барабаны наматывается трос, конец которого крепят к полотну ворот. Барабаны фиксируют на валу с помощью стопорных болтов. Вал, на котором закреплены барабаны, установлен на подшипниках.

Торсионная пружина крепится к специальному кронштейну.

Пружину взводят с помощью воротков, которые устанавливают в специальные отверстия в окончании пружин. Направление закрутки пружин должно совпадать с направлением её навивки. На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Количество закрученных витков пружины указано в паспорте на ворота.

При установке нижнего углового кронштейна трос заводим в клиновидный карман на кронштейне, в петлю троса помещаем клин, трос затягиваем вместе с клином в клиновидный карман и фиксируем с помощью скобы и самореза. Такое устройство позволяет легко регулировать натяжение тросов. С обеих сторон оно должно быть одинаковым.

«ПОДВОДНЫЕ КАМНИ» Несколько отверстий в плитах перекрытия совпали с пустотами в плитах и пластиковые дюбели, установленные в этих местах, не обеспечивали необходимой жёсткости соединения. Пришлось покупать и устанавливать анкерные болты.

Буферы служат для ограничения хода полотна ворот при их открывании. Правый и левый буферы устанавливают симметрично относительно оси проёма ворот.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

• Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
• Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
• Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
• Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
• Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
• Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

• пассатижи;
• молоток;
• гаечные ключи разных размеров;
• дрель и сверла;
• рулетку;
• уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.

Что и зачем измерять

Производить замеры необходимо очень аккуратно. Исправить ошибку в последствии будет достаточно сложно.

Вначале измеряется высота проема. К ней прибавляется 30 см. После окончания монтажа эта величина уменьшится.

Уровнем проверяют, насколько ровно сделан в помещении пол. К величине ширины проема добавляется 4 см, по 2 см справа и слева.

Для обслуживания ворот необходим технический зазор, минимальная величина которого должна равняться 8 см.

Конструкция ворот подразумевает, что полотно будет двигаться к потолку, поэтому еще одним важным параметром является глубина гаража. Она должна превышать высоту.

Подготовка оборудования

Помимо карандаша и рулетки для проведения работ понадобятся:

• отвертки универсальные;
• клепальный пистолет;
• острый нож;
• шлифмашинка;
• арматура диаметром 12-14 мм.

Подготовка проема

Качество выполняемых работ во многом зависит от того, как будет подготовлен проем

При работе с ним надо учитывать, что важное значение приобретает притолока, ее высота не меньше 200 мм. Не менее строгие требования предъявляются к состоянию стен проема. Они расположены в одной плоскости

Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка

Они расположены в одной плоскости. Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка.

Установка ворот начинается лишь после того, когда будет полностью подготовлен проем. Основная нагрузка при монтаже ворот приходится на потолок и поперечную перемычку, которую располагают над проемом. Поэтому, если помещение имеет слабую крышу, монтировать изделие нежелательно. Если предусматривается установка конструкции с электроприводом, в помещении недалеко от входа должна располагаться розетка.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений. Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься. Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса. На этом этапе закрепляют элементы управления, а также ставят подъемный механизм

Перед работой стоит тщательно изучить инструкцию фирмы-производителя

В целом, эта процедура, при точном следовании правилам, не доставит труда. В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит. Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Комплектация

Стандартный набор состоит из таких элементов:

• рельса направления;
• ламели;
• крепления;
• заглушки;
• металлические изделия;
• защитный короб, куда будет уходить полотно из ламелей.

Все эти элементы необходимы для качественной сборки системы. Короб будет защищать полотно и привод от внешнего воздействия, рельсы позволят ламелям двигаться в нужном направлении. Все вспомогательные составляющие обеспечивают надежность крепления.

Схема устройства такой системы включает:

• коробка, где находится вал;
• рейки направления;
• материалы для обеспечения теплоизоляции и поглощения посторонних звуков;
• замковое устройство;
• замок, выполняющий функцию по блокировке закрывающейся конструкции;
• вал из стали, наматывающий роллеты;
• защитный рельс, предупреждающий быстрый износ оборудования, не дающий системе переклиниваться;
• двигатель, работающий от электричества;
• переключатель для замыкающего механизма;
• роллетное полотно.

Предварительная подготовка

При самостоятельном монтаже и настройке обязательно следует соблюдать технику безопасности и все правила, указанные в инструкции по эксплуатации, так как именно от этого будет зависеть работоспособность конструкции и общий срок эксплуатации.

Если же один верхний угол все же немного больше, то установка рамы осуществляется именно по большому углу. Это позволит сэкономить на материалах при герметизации рамы и, соответственно, улучшит теплоизоляционные характеристики конструкции. При замере и монтаже рамы, следите, чтобы рама и проем были в одной плоскости, чтобы впоследствии не возникло перекосов во время работы конструкции.

Как подготовить проем для монтажа ворот

Независимо от вида монтажа секционных ворот необходимо приобрести:

• Перфоратор.
• Электрический шуруповерт.
• Набор сверл с твердосплавной насадкой.
• Слесарно-монтажный инструмент.
• Строительный уровень.
• Рулетку.

Элементы крепления, которые нужны для монтажа, имеются уже в комплекте ворот.

До начала сборки необходимо:

• Очистить проем от облицовочных материалов.
• При необходимости полые и тонкие стены следует укрепить металлическим каркасом.
• Такие устройства не терпят даже малейшего перекоса, все этапы работ должны контролироваться по уровню.

Как собрать секционные ворота

Инструкция сборки состоит в следующем:

• Устанавливаются горизонтальные и вертикальные элементы для перемещения по ним секций.
• Секции соединятся между собой на шарнирах.
• Последней укладывается верхняя панель. Она обеспечивает достаточно плотное прилегание ворот к нащельнику.
• Монтируются механизмы управления.
• Устанавливаются замки, ручки и другие аксессуары.

• Монтируется ограничитель хода.
• Устанавливается автоматика.
• Несколько раз проверяется плавность хода. Правильно установленное полотно легко поднимается и опускается вниз в ручном и автоматическом режимах.

Схема автоматизации секционных ворот

Как проверить правильность установки и выполнить балансировку ворот

Основными критериями при проверке правильности монтажа ворот являются:

• Отсутствие изнутри помещения просвета при полностью опущенных воротах.
• Зимой в гараж не должны попадать снег или холодный воздух.
• Если на воротах с улицы видны уплотнительные резинки, замер ворот выполнен не аккуратно.
• Специальный уплотнитель, размещенный внизу сэндвич-панели, должен полностью прилегать к плоскости пола. При наличии зазора следует проконтролировать правильность монтажа ворот по строительному уровню. При наличии погрешности она устраняется регулировкой направляющих.
• При правильном монтаже ворот осталась щель внизу, значит нужно демонтировать пол и перекладывать плитку. Если этого не сделать, уличный мусор и вода от дождя будут постоянно попадать в гаражное помещение.
• Выполняется балансировка ворот с помощью балансировочных пружин. Габариты ворот определяют расположение пружин:

1. по бокам направляющих устанавливаются пружины растяжения;
2. вверху на торсионном валу устанавливаются торсионные пружины. При поднятии ворот на уровень 1,5 метров, они должны быть на месте: не подниматься и не опускаться.

Монтаж остального типа гаражных ворот выполняется не так сложно. Как правильно выбрать ворота гаражные, монтаж их в проеме любого типа, хорошо видно на видео.
