Удобный подъемник для гипсокартона: 3 преимущества

Подъемник ГКЛ/Своими руками!

Всем привет! Представляю самодельный подъемник ГКЛ!

Вместо пластины которая согнулась используй проф трубу. И да, себестоимость высока. Я бы уложился в тысячу . Весь металл включая колёса есть дома или во втормете. А так, приспособа нужная, для одного в поле воина.

Поднимал листы с помощью приспособления из двух направляющих от ГКЛ + кусок 70-80см, двух дверных петель, деревянным бруском, 4-6 клиньев и стремянкой. Дойду до фото, нарисую процесс. На словах не смогу объяснить.

Прошу прощения за долгое отсутствие. Нарисовал криво, думаю, суть понятен.

еще проще: пара брусков, привязанных к профилям, в щель вставляем лист, поджимаем и крепим. делал один. успешно

что ностятся с этими танкетками металлическими не пйму- гкл весит 35 кило-для мужика поднять это не вопрос, нужен не подъемник а удерживальщик и с возможностью небольшой тудасюда корректировки.

да. так и делаю поднимаю, засовываю лист на перекладины, которые прикручены к профилям, выравниваю и прикручиваю. 6-8 шурупов по оси и лист уже держится. бруски можно убирать. это учитвая что тут пололоки 3.10м

avkie написал : да. так и делаю поднимаю, засовываю лист на перекладины, которые прикручены к профилям, выравниваю и прикручиваю. 6-8 шурупов по оси и лист уже держится. бруски можно убирать. это учитвая что тут пололоки 3.10м

а если листов 40 ? то нужна такая штука. А ведь есть еще наклонные потолки.

40 листов делать не приходилось. дома потолки делал 2 комнаты по по 22м2, комната 16м2. на фото кухня 9м2 — закрыл за вечер в одну каску, каркас был готов.

На ту же тему: для обшивки потолка в одиночку

Программист написал: На ту же тему: для обшивки потолка в одиночку

Не понятно как поднимается.

Программист написал: На ту же тему: для обшивки потолка в одиночку

Не понятно как поднимается.

Верёвку видите горизонтально натянутую? Особенно вторая и третья фотки. Стягиваем верёвкой левую и правую оси — и оно складывается как ножницы: становится меньше по ширине, но больше по высоте. Надо опустить вниз — ослабляем верёвку, оно складывается под действием силы тяжести. Вот с подобного механизма передрано (ножничный подёмник, в Леруа часто вижу)

Простейшее и удобное приспособление! К нему можно еще и электропривод приделать, например от детского электромобиля.И ездий себе по всей стройке, а не совершай фрикции

Микаэл , нет конечно же.Специально для россиян у них продольные швы сделаны не такими как поперечные.С углублением — шоб профиль туда не ставить..Они согласно всех норм в воздухе могут висеть до 50 см..Как то так в гей европе делаеццо..

Микаэл , Насчет » совершения фрикций» — так вы, товарищ микаэль, повидимому никогда не осуществляли трудовую деятельность с передвижных лесов, и ни иначе как всю дорогу работали с табуретки, боясь лишний раз пошевелиться.Иначе вы бы понимали о чем идет речь в данном забугорном ролике, прошу пардону..))) тут кто-то выще писал что за вечер цеплял на потолок чуть ли не пол-палеты гипса в одиночку..Так и Вы тоже напишите, что можете.. Я за 10 лет так и не достиг таких результатов..Может только разве что вечер длиться от 17-00 до 6-00 )))

на фото кухня 9м2 — закрыл за вечер в одну каску, каркас был готов.>>

Сделать подъемник для ГКЛ своими руками

Прежде чем соорудить самодельный подъемник для гипсокартона, нужно знать из чего он состоит:

1. Тренога – основание для всей конструкции, на которой установлены колесики, оснащенные стопором.
2. Телескопический штатив – состоит из нескольких отрезков трубы разного диаметра, например от 4 до 8 см.
3. Стол-подставка с поворотным механизмом, имеющий Н-образную форму.
4. Лебедка – этот элемент нужно купить, так как самостоятельно собрать его невозможно.

Можно оборудовать механизм дополнительными комплектующими, например, электроприводом или площадкой.

Чертежи

Перед тем как начать сборку конструкции самостоятельно, нужно начертить схему сборки. Этот процесс очень важный, так как поможет выполнить сборку конструкции без ошибок.

Процесс изготовления

Сделать подъемник для гипсокартона несложно, достаточно выполнить несколько действий:

• Основание монтируется из профильной трубы, 6х6 см. Треногу собирают из трех элементов, два из которых оснащаются поворотными механизмами, а один из них приварен к центральному элементу – стойке. Желательно оснастить треногу роликами, для упрощения применения передвижения по помещению;
• Можно приварить к основанию раскосые ножки, со спиленными краями под углом 45 градусов, они могут быть постоянными или складными.

самостоятельного изготовления

Как только будет готова тренога можно приступать к монтажу штатива:

• Берется три вида трубы – 4х4, 6х6 и 8х8 см. Их нужно вставить друг в друга и подбить заглушенными элементами. Желательно выбирать круглый элемент, он более практичный. Установить телескопическую трубу на стойку;
• Верхняя трубка оснащается специальным креплением, на которое будет устанавливаться подставка, можно обустроить съемную подставку;
• Изготавливается Н-образная площадка, в которой средняя перемычка сквозная, для установки выдвижных конструкций;
• Стол устанавливается на площадку и закрепляется;
• Для жесткости конструкции выполняют монтаж боковых подпорок с быстрозажимными механизмами;
• Последним этапом монтажа будет установка лебедки, обычно она устанавливается на выносной балке с раскосами.

Готовая конструкция

Как видим, нет ничего сложного в монтаже подъемника из гипсокартона, достаточно приготовить заранее материал и запастись терпением.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, . Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать.
Есть специальные системы для переноски листов материала, например:

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

7633

Подъемник для гипсокартона: обзор заводских моделей и рекомендации по сборке самодельных

Хотите облегчить и ускорить процесс монтажа потолка из гипсокартонных листов? Накопленный мной опыт позволяет утверждать, что с этой целью отлично справится подъемник для гипсокартона. Обзор актуальных предложений от производителей поможет мне доказать это. А инструкция по изготовлению самодельного экземпляра даст вам возможность принятия решения альтернативного покупке.

Самостоятельное изготовление

В среднем стандартное подъёмное оборудование стоит около 15 тысяч рублей, и многие предпочитают собрать устройство своими руками. Однако для этого потребуются подробные чертежи, на базе которых реально смонтировать подъёмник любого типа в домашних условиях. Также, кроме металлопрофилей, придётся приобрести лебёдку и крепёжные детали.

Профессионалы советуют делать одноразовый вариант, который позже можно легко адаптировать для других комнат. С другой стороны, самому можно сделать и многоразовую конструкцию, которая будет подходить для разной высоты помещений.

Тщательно составленная схема – залог качественной сборки подъёмника, ведь именно по ней придётся производить монтирование подпорки из металлических профилей и другие работы.

Процесс монтажа:

1. Основания делают из металлического профиля размером 6х6 см. Пара отрезков снабжается опорно-поворотными деталями, третий профиль фиксируется к стойке с помощью сварочного аппарата. Для удобства перемещения оснащают сооружение роликами или колёсиками.
2. Для большей устойчивости приваривают три или четыре трубы в виде спиленных ножек.
3. Телескопический штатив или тренога изготавливается из трёх обрезанных профилей с размерами сечения 0,4, 0,6, 0,8 см. Чтобы вставить стопоры, в них делают перфорацию, которая должна совпадать. Штангу закрепляют на стойке.
4. Верхнюю часть штатива снабжают фиксаторами для быстрого крепления подставки. Металлическая «Н» образная рамка приваривается в верхней части штатива для дальнейшего монтирования выдвижного устройства.
5. Стол размещается на платформе, дополнительно монтируются боковые подпорки, увеличивающие жёсткость сооружения. В последнюю очередь крепится лебёдка, блоки и тросики.

Установка гипсокартонных листов требует как минимум две пары рук, т. к. эти строительные материалы отличаются высоким весом и большим размером. Если нет возможности привлечь помощников во время работы, то используется специальный подъемник для гипсокартона, который можно сделать своими руками или купить в строительном магазине.

Конструкция приспособления

Подъемник состоит из телескопической стойки, которая изменяет свою длину в зависимости от потребностей. Она может быть квадратного сечения или круглого. Следующим конструктивным элементом является шасси, за счет которого производится движение и установка устройства в определенном положении. Зачастую шасси представлено трубой с сечением ¾ дюйма.

Самой важной деталью является распорный стол, непосредственно на который устанавливается гипсокартон или профиль. Он выглядит как каркас для листа, по бокам оснащен трубами различного сечения (в зависимости от рода использования и типа)

Также любой телескопический подъемник для монтажа и листов гипсокартона оснащается лебедкой, которая контролирует подъем стойки. Она соединяется с барабаном, может накручиваться в два ряда или в один. Многие домашние мастера утверждают, что если лебедка крутится в один ряд – то подъем телескопической стойки осуществляется быстрее.

Стандартная технология закрепления люстры

В 90 % случаев люстру фиксируют не к отделочному материалу, а прикручивают монтажный кронштейн или крюк к заранее смонтированному профилю (сквозь гипсокартон). Ввиду чего желательно учитывать базовые рекомендации при стандартном монтаже осветительной аппаратуры:

1. Монтажный профиль–закладная должен располагаться в едином уровне с элементами каркаса, дабы не деформировать потолок в процессе установки крюка или монтажной планки;
2. Фиксация закладного профиля к базовому основанию потолка должна обеспечивать удержание люстры в подвешенном состоянии;
3. Для установки крюка достаточно использовать один монтажный профиль, когда же предполагается монтаж консоли, то целесообразно позаботиться об установке двух монтажных профилей, к каждому из которых впоследствии будет зафиксирована монтажная планка;
4. Поиск места расположения профилей можно производить при помощи магнита;
5. В процессе крепежа следует применять саморезы для ГКЛ с учетом длины (как минимум 15 мм самореза должно быть вкручено в каркас);
6. Для удобства работ, место вывода проводников должно оснащаться специальной токонепроводящей втулкой.

Важные нюансы

Некоторые моменты, которые необходимо учесть:

• Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
• Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
• Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.

Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:

• Раскрой гипсокартона;
• Фрезеровочные работы;
• Распил материала погружной пилой.

Преимущества:

• Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
• Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
• Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.

Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.

Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).

Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!

Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.

Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.

Как сделать подъемник для гипсокартона своими руками фото

Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом. Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.

Самодельный подъемник для гипсокартона фото

Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Подъёмник для гипсокартона: основные функции

Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.

Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.

Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:

• установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
• подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
• приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.

Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.

Благодаря этому простому устройству есть возможность спокойно фиксировать материал без особых затруднений, к тому же значительно экономится время монтажа.

Подъемники – виды, классификация, конструкторские решения

Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона

По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле. Агрегат фирмы Levpano

Агрегат фирмы Levpano

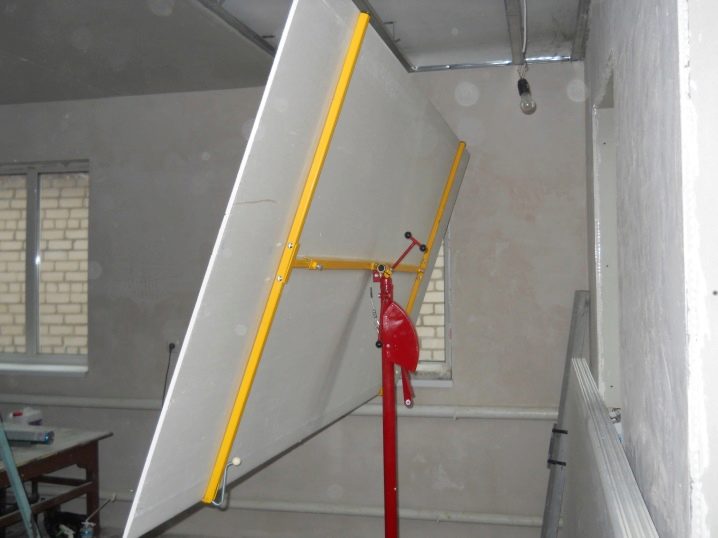

Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.

Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.

Подъемники – виды и конструкции

Вообще, существует несколько видов подъемников. Они классифицируются в зависимости от выполняемых видов работ.

Если говорить про все виды кратко, то получается примерно следующее:

стеновой агрегат (из названия понятно, что прибор предназначен для крепления ГКЛ к вертикальным поверхностям);

Стеновой подъемник

подъемник потолочный (предназначен для крепления ГКЛ на потолочные конструкции);

Потолочный подъемник

универсальный подъемник (пригоден как для потолков, так и для стен).

Универсальный агрегат

Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата.

Делаем подъемник своими руками

Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:

• профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
• обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
• не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
• если вы любитель сложных конструкций, то следует запастись тросиками и роликами.

Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.

Пример чертежа

Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с «ручным» приводом, то в конструкцию необходимо добавить «ноги» для большей устойчивости.

Изготовления фиксатора – как альтернатива подъемника

Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство

В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор

Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.

Вот краткая инструкция:

Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.

Сооружение фиксатора

Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.

На этом фото видно, как изготавливаются косынки

По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!

Как выбрать?

Подбирая нужную технику, всегда есть смысл ознакомиться с возможностями оборудования.

На первом месте стоят следующие критерии:

• вес, с которым работает механизм, он может составлять от 30 до 50 кг;
• учитывая размер потолков, следует поинтересоваться, на какую высоту осуществляется доставка листов гипсокартона.

Необходимо знать, что подобные приспособления работают только на подъём и не могут перемещать грузы.

Немаловажны прочность и основательность самой конструкции:

• детали внутреннего механизма и комплектующие должны быть выполнены из прочных и долговечных материалов, поэтому всегда лучше выбирать модели из стали без полимерных дополнений;
• надёжная конфигурация основания – это гарантия устойчивости подъёмника, в этом отношении самой достойной считается стойка в виде буквы «Н».

Недорогие модели, поднимающие гипсокартон выше 4-х метров, могут вполне подойти для обычного жилья. Если зафиксировать покрытие требуется на сложнодоступных участках, предусматривается разное направление креплений, и оптимальным вариантом станет подъёмник-распорка. Он имеет более сложную конструкцию и благодаря этому может быть настроен для разноплановых задач. Правда, такие функциональные модели по стоимости гораздо дороже стандартных.

Помимо этого, нужно учитывать и вспомогательные опции, которые не всегда нужны при монтировании ГКЛ. Но при их наличии цена на устройство существенно повышается.

Поскольку существуют модели ручные и с электроприводом, выбирать электрическую технику имеет смысл при больших объёмах работы. Она помогает увеличить скорость сборки, но при этом стоит дороже. По словам профессионалов, для нерегулярных строительных работ лучше выбирать ручные сооружения, тем более, что они не так часто выходят из строя.

Виды приспособлений

Конкретное использование зависит от типа сооружения.

Различается три основных вида:

1. Подъёмник с вертикально установленной стойкой, рассчитанный на сборку стенных покрытий и обшивки перегородок.
2. Потолочный механизм с вертикальным столом для фиксации гипсокартона на потолке.
3. Универсальная конструкция «Премос». Она позволяет в одиночку производить сборку гипсокартона как для стен, так и для потолка. При необходимости можно изменять угол наклона с помощью поворотного стола.

Заводской механизм имеет следующие преимущества:

• с простым управлением справится один человек;
• сооружение не подвержено воздействию пыли и загрязнений;
• поднимает ГКЛ плиты под разными углами, вертикально и горизонтально;
• механизм сборный, имеет небольшой вес, в компактном виде его легко перевозить.

В некоторых случаях применяется подъёмник-распорка. Он представляет собой конструкцию, состоящую из двух телескопических труб, штока для подъёма, а также зажима и упоров из обрезиненного полимера. Для отключения фиксации штока оборудование оснащено рычагом. Распорка позволяет удерживать гипсокартонные плиты вертикально. Из плюсов сооружения можно выделить малый вес, подвижное основание, возможность работы со стенами и потолками.

Область использования обычной конструкции – это жилые комнаты
, производственные цеха, балконы и коридоры. Использовать такую модель рекомендуется при высоте потолков больше 3 метров.

Изготовление своими руками

Первое, что вам понадобится, когда вы решите изготовить подъемник для гипсокартона своими руками – чертежи. В интернете их достаточное количество, выбирайте на своё усмотрение. Пример одного из них:

Следует выделить четыре основных узла, которые необходимо продумать для своего подъёмника и реализовать:

1. Треногу
   . Это основание, которое держит всё устройство. Для удобства обычно дополняется колёсиками и стопорящими механизмами;

1. Штатив
   . Телескопическая стойка, которая чаще всего выполняется из вставляемых друг в друга профильных труб с сечениями 80, 60 и 40 мм;

1. Поворотный стол
   —подставку
   . Конструкция Н-образной формы, на которую будет укладываться ГКЛ;

1. Лебёдку
   . Проще всего купить готовую, так как собрать её самостоятельно даже для специалиста со специальным оборудованием задача трудоёмкая и непростая.

При проведении облицовки стен, а особенно потолков, гипсокартоном сложность представляет подъём и удержание фрагментов материала на высоте, так как его листы обладают весом от 7 до 9,5 кг. Для этого и нужен специальный механизм – подъемник для гипсокартона. Чтобы приобрести готовое приспособление, надо знать, как его выбрать, поскольку изготовление своими руками возможно лишь при определённых навыках.

Как сделать

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.

Фото — чертеж подъемника

Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.

Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.

Пошаговая инструкция. как сделать подъемник для подшивки гипсокартона на каркас:

1. Первым выбирается брус, длина которого равняется расстоянию от пола до потолка. Далее, к нему подбирается еще один с сечением не менее 40 мм и высотой от 90 мм до 100. Брусья нужно соединить буквой «Т» при помощи гвоздей 150. Соответственно, меньший из них должен образовывать горизонтальную плоскость;
2. На подпорку нужно установить так называемые косынки – они придадут конструкции жесткости. Их монтируют по диагонали от горизонтального бруса к вертикальной опоре. Обязательно отмеряйте прямой угол, после установки должно получиться два идеальных равнобедренных прямоугольных треугольника. В противном случае подъемник для гипсокартона не будет надежным и точным;

Фото — косынки

После при необходимости расширяете горизонтальную поверхность за счет установки дополнительных балок

Все углы должны быть прямые – это очень важно для работы.. Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые

На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2

Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2

Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.

Фото — стеновой профессиональный подъемник

1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Фото — расположение труб

Далее, сваривается стол, подвижные ножки, каркас и они соединяются между собой. Эти элементы лучше крепить друг к другу болтовым способом, чтобы при необходимости можно было легко разобрать; Фото — металлический подъемник Если соединение некоторых частей по фото не понятны, рекомендуем просмотреть видео-инструкцию.

Видео: наглядное применение подъемника

В некоторых случаях проще купить готовый подъемник для гипсокартона, чем проектировать самодельный, тем более цена на приспособление невысокая.
