Шесть основных плюсов автоматических ворот

Что понадобится для сооружения своими руками?

Чтобы собрать каркас для сдвижных ворот, залить фундамент, сделать закладные, установить и настроить механизмы, понадобятся фурнитура, строительные материалы и инструменты.

Как выбрать ролики для откатных ворот и другие комплектующие?

Производители предлагают комплектующие, отличающиеся допустимой нагрузкой: для конструкции весом от 400 кг, до 600 кг, от 600 кг, – и для соответствующих размеров полотна: до 4 м, до 6 м, свыше 6 м.

При выборе деталей нужно обратить внимание на:

1. Толщину направляющих. Она должна быть не менее 3,6 мм.
2. Материал роликов. Пластмассовые изделия служат меньше.
3. Подшипники роликовых тележек. Они должны быть с высокой твердостью поверхности качения (из цементированной стали). Чтобы они эксплуатировались без заклиниваний и люфтов, перед монтажом лучше проверить смазку.
4. Нижний улавливатель. Фиксатор и концевик должны свободно работать друг с другом. Поддерживающая скоба требуется толщиной более 4 мм.

Какой инструмент и материалы понадобятся?

Материалом обшивки для откатных ворот могут быть:

• профнастил;
• поликарбонат;
• вагонка или штакетник;
• стальные листы и ковка;
• филенка – штампованные металлические листы.

Кроме того, для приготовления бетона понадобятся цемент щебень и песок. Стальной пруток или арматура 10 мм или больше будет нужна, чтобы закрепить швеллер для закладной опорной площадки и усилить фундамент.

Для сварки каркаса потребуются:

• 60*40*2 или 50*50*2 профильная труба для рамы;
• 40*20*2 труба для деталей внутри каркаса;
• уголок металлический 100*100 мм или №20 швеллер для опорной площадки.

Из инструментов нужно приготовить:

• сварочный аппарат;
• болгарку;
• бетономешалку или емкость для приготовления бетона;
• лопату;
• лом;
• молоток;
• рулетку;
• угольник;
• уровень;
• шуруповерт или дрель;
• гаечные ключи;
• малярные принадлежности.

Выбираем автоматику для откатных ворот

Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.

Конструкция откатных ворот подразумевает наличие места для отката полотна

Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:

• соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
• климатические условия в регионе;
• вид концевого выключателя (электромагнитный и электромеханический);

Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.

интенсивность эксплуатации (для личного, общего и промышленного использования).

Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:

• для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
• ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
• для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).

Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.

Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом

Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.

Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.

Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.

Главные преимущества автоматических ворот:

1. Простота и удобство эксплуатации. Ворота, открывающиеся с помощью пульта в автоматическом режиме, значительно упрощают въезд на территорию или в гараж. Водитель может не выходить из автомобиля, чтобы открыть ворота, а потом их закрыть.
2. Безопасность. Автоматические ворота не смогут открыть злоумышленники, так как они имеют дополнительные защитные функции. Поэтому территория двора, промышленного объекта или гаража надежно защищена.
3. Престиж. Загородный дом, гараж или промышленный объект с автоматическими воротами будет выглядеть еще более престижно.
4. Возможность установки на любой тип ворот (распашные, секционные откатные и подъемно-поворотные).
5. Если, например, в загородном доме большой кованый забор, то и распашные ворота также будут тяжелыми и большими, поэтому открывать их без помощи автоматики будет очень трудно.
6. Автоматика для ворот имеет особые фотоэлементы с фототестом, благодаря чему электрический привод работает без отказов и при этом моментально реагирует на любое препятствие при открывании ворот.
7. Никакие погодные условия не повлияют на работоспособность системы автоматического открытия ворот.

Зима не страшна

Упрощенный монтаж изделия

Еще нужны плюсы в пользу автоматических ворот? Зимой у вас не будет проблемы с открыванием створок конструкции. Отходят на второй план проблемы с отбрасыванием снега, уборки льда возле гаража, так как принцип работы гаражных ворот основан на поднятии их вверх. Они будут сворачиваться в рулон строго по направляющим или располагаться параллельно полу. Нахождение вашего гаража в узком переулке − не проблема при установке автоматических конструкций.

К преимуществам автоматических ворот относится еще и надежность механизма. Производителем дается гарантия на 25 тысяч открываний/закрываний. Простой и недорогой ремонт – это еще один аргумент, указывающий на преимущества автоматических ворот. При поломке, конструкции не требуют значительных расходов на их ремонт.

Если же произошло отключение электроэнергии, то нет необходимости ждать пока включат электричество. Ворота открываются с помощью обычного ключа вручную.

Приобрести данные конструкции может позволить себе каждый. Широкий спектр предлагаемых изделий рассчитан на покупателей с различными финансовыми возможностями

Важно сделать правильный выбор, а именно, подобрать конструкцию с учетом габаритов вашего гаража или проема и материалов, из которых изготавливаются данные изделия

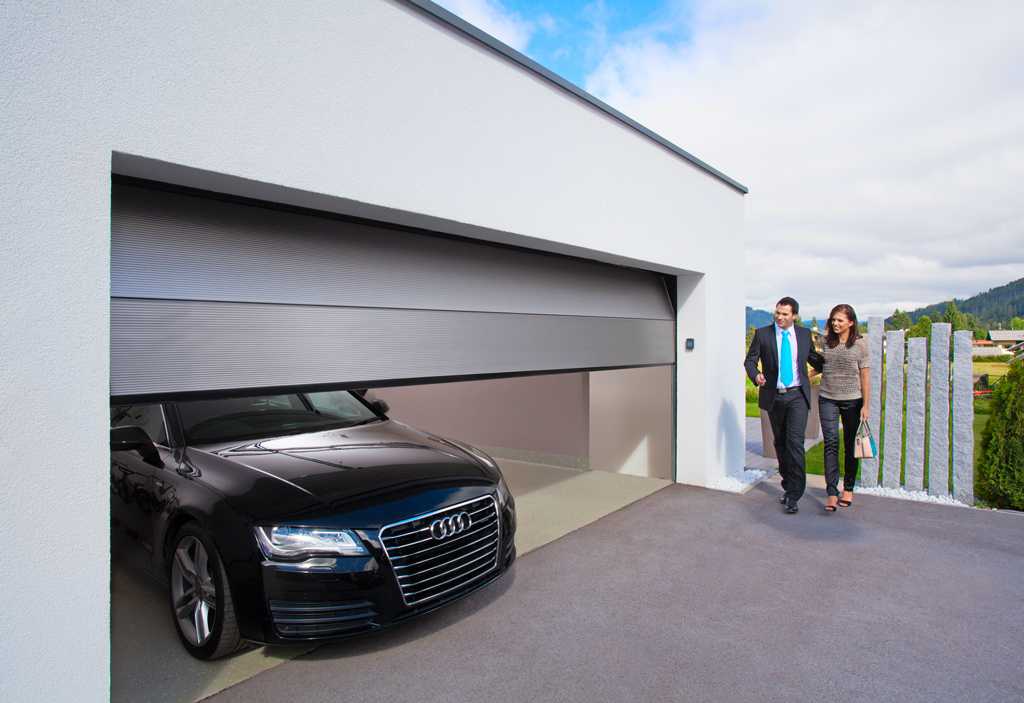

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают.  На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди

В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

• Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
• Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
• Достаточная жесткость для сопротивления ветровым нагрузкам.

• Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».

  Вид тоже довольно солидный

• В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

• Высокая цена.
• Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

При выборе автоматики откатных ворот необходимо учитывать следующие факторы:

1. площадь и вес ворот;
2. вид балки и роликовой системы (от нее зависит легкость перемещения створки);
3. грамотность при установке откатных ворот, отсутствие перекосов.
4. частота (интенсивность) эксплуатации;
5. климат и время года, когда будет использоваться привод.

Задумываясь над тем, какую автоматику выбрать для откатных ворот, необходимо также учитывать ряд параметров:

• Запас мощности. Он должен быть большим, в противном случае привод может не работать в зимних условиях.
• Материал шестерни в редукторе. Наиболее надежными являются металлические.
• Перепады напряжения или пониженное напряжение.

Условия качественного монтажа

Гарантией удобства и беспроблемности последующей эксплуатации металлического полотна является правильный выбор конструкции. Она должна полностью подходить под особенности имеющегося строения. Приобретая секционные ворота для гаража, следует учитывать следующие параметры:

• габариты используемого транспортного средства;
• особенности расположения гаража, в том числе необходимости маневрирования при заезде и выезде;
• назначение помещения, которое может использоваться в качестве гаража и ремонтной мастерской.

В зоне установки направляющих и роликов должны отсутствовать какие-либо коммуникации и другие препятствия, которые могут затруднить движение поднимающегося полотна. Общая высота гаража напрямую влияет на тип используемой конструкции и размеры секций. Также следует учитывать, выполняются ли ворота из стальных элементов или утепленных сэндвич-панелей. Последние обеспечивают необходимую теплоизоляцию гаражу, но по показателям прочности они несколько уступают полотну из оцинкованной стали.

Приводы для автоматизации

Механизм, что приводит в действие всю систему, может отличаться по своим видам:

• кривошипно-шатунный;
• оснащенный цепной передачей;
• с червячной передачей;
• с зубчатым колесом или рейкой.

Для распахивающихся створок

Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.

Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.

Автоматика для сдвижного полотна

Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:

• непосредственно привод;
• рейка зубчатого вала;
• управляющий блок;
• специальные датчики.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость

Комплект усиливающих профилей

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
2. Относительно низкая цена по сравнению с системами других типов.
3. Наличие двух вариантов открытия: наружу или внутрь.
4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

1. Достаточно устаревшая конструкция.
2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Вот еще несколько заметных брендов электроприводов:

• Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
• Hormann обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
• An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот , становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

Итальянский привод RB600

Данное изделие предлагается в рамках серии ROBUS и рассчитано на комплектацию сдвижных ворот со створкой массой до 600 кг.

Любой профессионал на вопрос, как выбрать откатные ворота, обязательно скажет, что данный процесс должен обязательно включать подбор электропривода.

Существенным преимуществом RB600 является то, что она:

• рассчитана на использование с высокой интенсивностью;
• регулируемая скорость перемещения створки может достигать 20 м/мин;
• реализован режим работы «калитка» (смотри фото ниже) и автоматическое закрывание.

В штатный комплект изделия входят:

• сам привод;
• сигнальная лампа;
• радиоприёмник для ПДУ;
• пульты ПДУ;
• зубчатая рейка;
• стойка для фотоэлементов;
• комплект из пары фотоэлементов.

Выбор автоматики в зависимости от вида ворот

Стандартный комплект автоматики включает в себя следующую «начинку»:

1. привод, обеспечивающий движение ворот;
2. блок управления;
3. систему контроля доступа, больше выполняющую роль охранного устройства.

Привод в свою очередь бывает электромеханическим либо гидравлическим. Первый отличается простотой конструкции и бюджетной стоимостью. Ремонт и обслуживание такого устройства обходятся дешево. У гидравлического привода конструкция более сложная, а сам он гораздо надежнее. Человеку, чей выбор пал на данную автоматику для ворот, придется раскошелиться на монтаж и обслуживание.

Вне зависимости от вида конструкции, любой автоматический привод оснащен защитной системой от помех в сети электропитания. Встроенные блоки регулируют скорость движения створок посредством датчиков усилия и фиксирующих устройств.

Для каждого типа ворот существует свой вид привода. И чтобы конструкция работала слажено, необходимо сделать правильный выбор в пользу той или иной автоматики.

Приводы для откатных ворот

Для данных конструкций используется лишь один вид автоматики. Он состоит из электромотора, редуктора и шестерни, которая через зубчатую рейку передает усилие на створки, отчего последние начинают двигаться. Сам привод монтируется на фундаменте рядом с воротами либо на специально изготовленном постаменте. Решая, какой привод для откатных ворот выбрать, нужно учитывать вес створки. Это обязательное решение.

Автоматика для секционных ворот

При обустройстве секционных конструкций учитывается вес и площадь створки. Автоматизация таких ворот предполагает использование двух разных механизмов – цепного или осевого привода. Первый применяется в отношении маловесных и малогабаритных полотен, к примеру, в коттеджных гаражах. Усилие, создаваемое цепным (потолочным) приводом, передается поднимаемому полотну посредством цепной передачи. Данный механизм монтируется пониженным, наклонным либо стандартным методом с учетом высоты полотен и направления подъема. Осевой (вальный) привод выпускают для ворот больших размеров с высокой частотой использования.

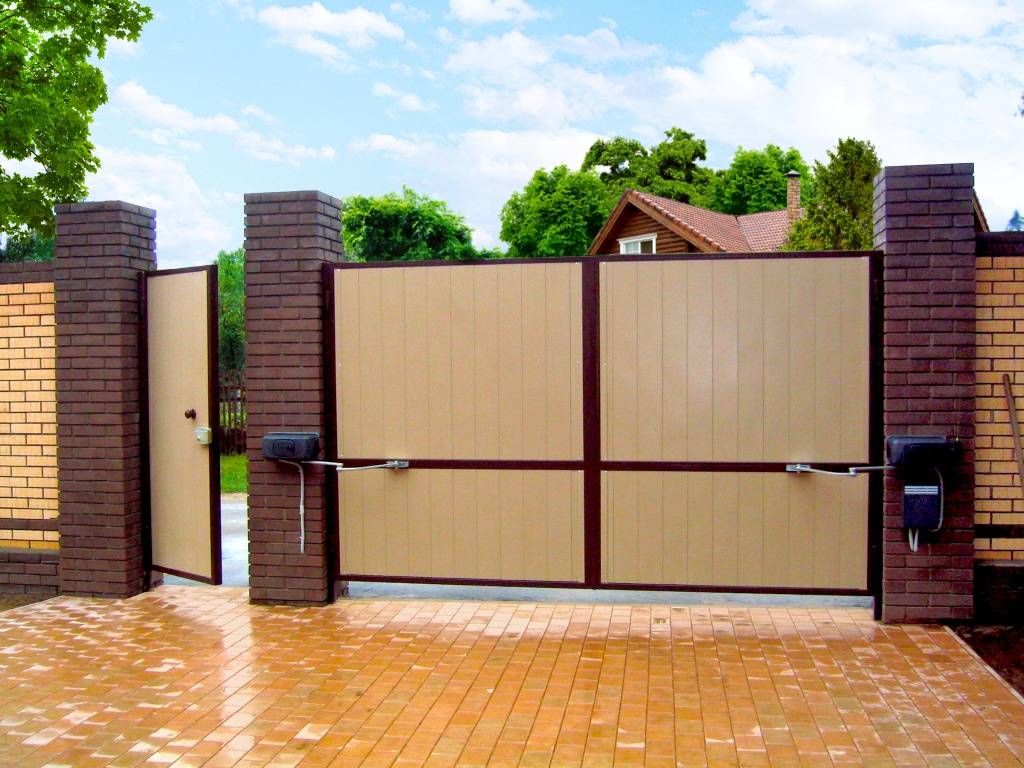

Приводы для распашных ворот

Человеку без опыта сложно понять, как выбрать автоматику для распашных ворот

В данном вопросе важно руководствоваться такими параметрами, как эффективная площадь полотна и прогнозируемая ветровая нагрузка. Автоматизация распашных конструкций осуществляется следующими способами:

1. рычажным;
2. линейным;
3. системой подземного монтажа.

Наибольшей популярностью пользуется линейная автоматика. Особенность установки данного устройства в том, что монтируется он только на ворота, имеющие промежуток 6-8 см от полотна до места крепления привода. Когда монтаж линейных систем невозможен, выбор рычажной автоматики для распашных ворот является наиболее оптимальным решением. Если полотно и внешний вид конструкции не приемлют подобных загромождений (высокая художественная ценность), то единственно возможный вариант — система подземного монтажа.

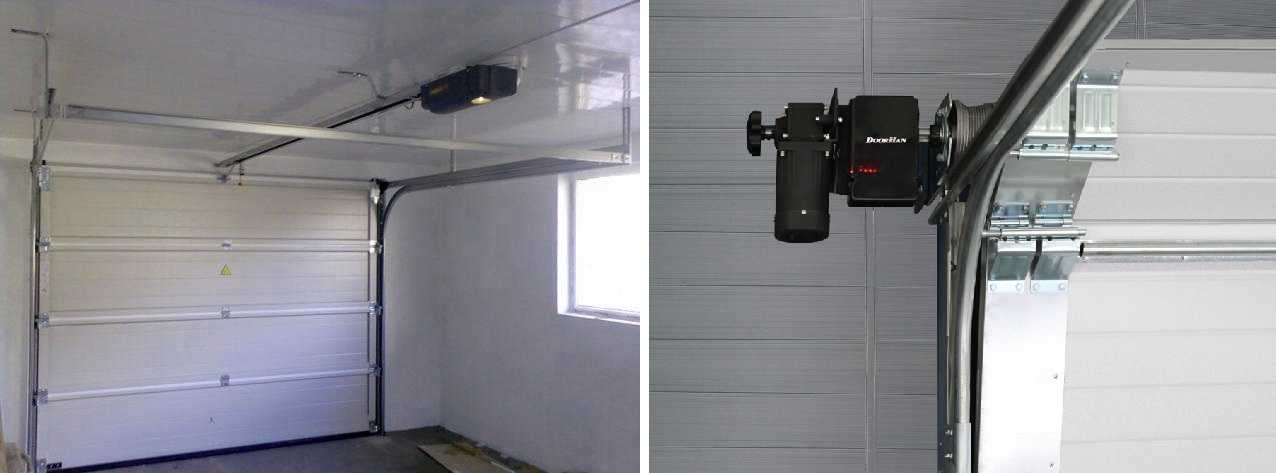

Принцип работы

Приводы гаражных ворот напоминают пластмассовые коробки с габаритами 38х25х14,6 см, в конструкции используются длинные штанги либо пластиковые ручки. Внутри размещен лифт цепного или тросового исполнения, который как раз служит для затягивания панелей вверх.

Типичный электромотор работает на токе напряжением 24 В, минимальное сечение кабеля составляет 0,4х0,15 см, при этом подключают всегда заземляющие шины. Автоматика и привод часто оборудуются встроенными датчиками Холла, которые распознают встречу с преградой, но они существенно повышают нагрузки на движущуюся деталь. В результате удается сократить вероятность травмы пользователей либо деформации автомобиля.

Качественные аппараты позволяют поднять ворота за 1,5-3 минуты. Точное время определяется массой полотна и запрограммированными скоростями. Они способны приподнять даже четырехметровые конструкции.

Надежные системы отличаются использованием сигнальных ламп, которые позволяют обозначить угрозу. Стандарт предусматривает, что механизм способен выполнить сотню циклов работы, и ресурс его должен составлять минимум 5 лет до капитального ремонта.

Смонтировать аппарат можно самостоятельно, в комплект ведущих производителей всегда входит 100% требуемых деталей.

Виды приводов

Если в гараже уже имеются простые ворота распашного типа, чтобы их открыть, можно применять такие виды автоматического привода:

1. Подземный – относительно сложный для самостоятельной установки. Нижняя часть этого вида устанавливается в землю, верхняя ставится на шарнир у основания.
2. Линейный – характеризуется надежной защитой от проникновения. Конструкция устанавливается изнутри на дверь с массой не более 3 тонн.
3. Рычажный – устанавливается с внутренней или внешней стороны. Открытие происходит благодаря тому, что прямой толкатель передает усилие рычагу.

Преимуществом указанных механизмов является то, что их можно поставить на имеющиеся ворота. Если говорить о недостатках, стоит отметить, что для установки потребуется свободное пространство у гаража и высокая парусность створок.

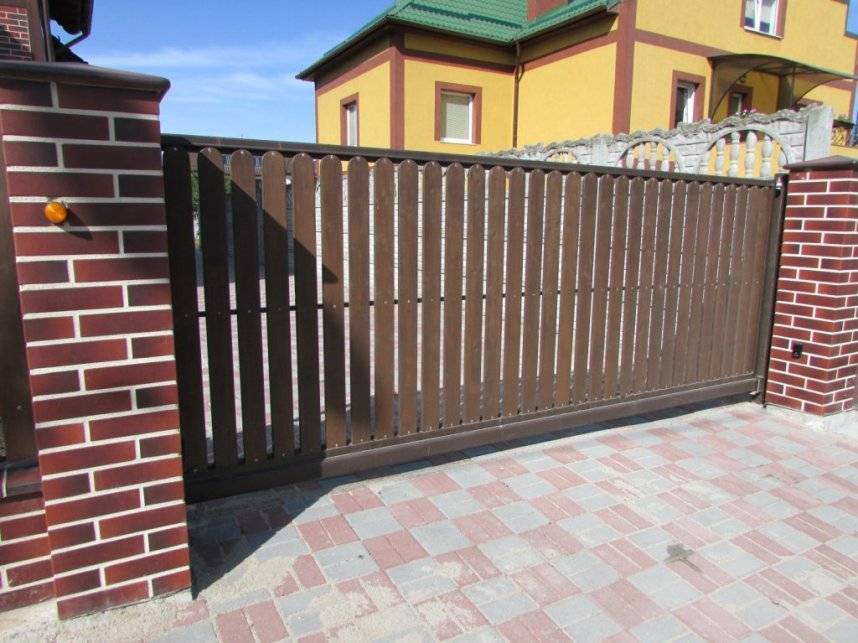

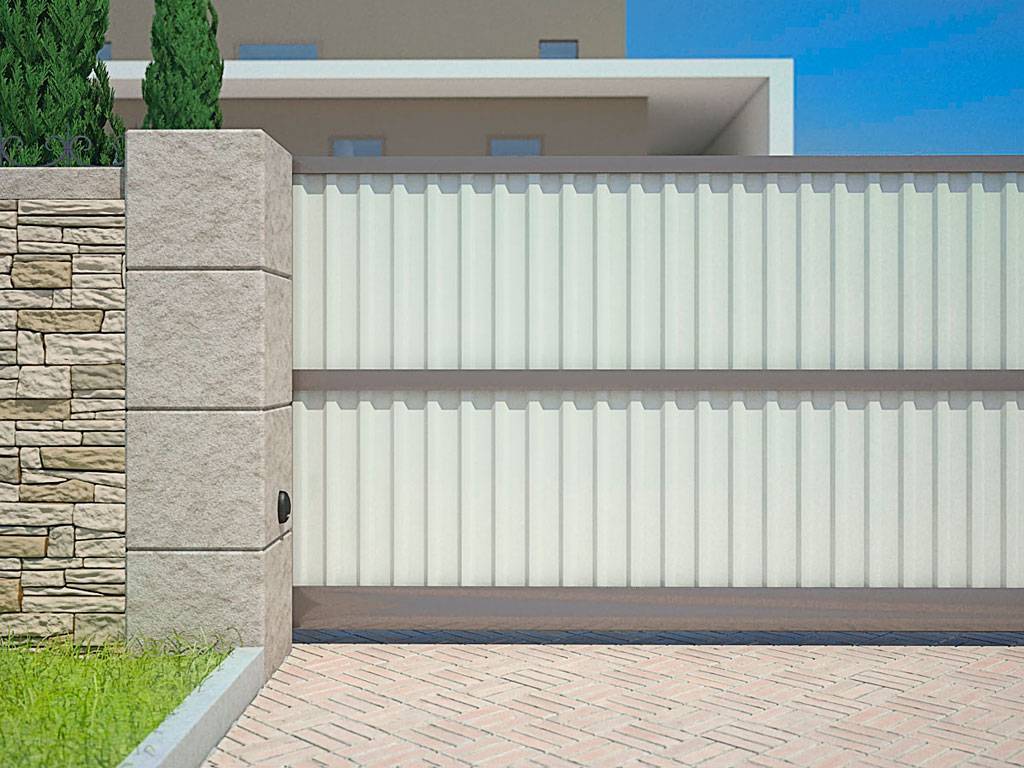

Откатные ворота: плюсы и минусы

Самый популярный тип ворот на загородном участке, откатной, заслужил признание не только эффектным внешним видом, но и своей практичностью. Откатные ворота удобны, механизм их действия понятен, срок службы большой. Но кроются в конструкции и некоторые минусы.

Сплошные плюсы…

К безусловным плюсам откатных (сдвижных) ворот можно отнести следующие.

Прежде всего сама их конструкция оптимизирует пространство загородного двора, так как при открывании их полотна не занимается ни метра полезной площади ни спереди, ни с «тыла». Особенно это ценят автолюбители, которые могут подогнать машину вплотную к воротам, не рискуя, что авто помешает открыть их.

Для большинства регионов России актуально и другое свойство конструкции откатных ворот: снежные заносы и сугробы не являются препятствием для их беспрепятственного открывания. Таким образом, ограничением для въезда-выезда автомобиля зимой может оказаться только его проходимость.

Кстати, насчет «проходимости», т. е. пропускной способности сдвижных ворот. Она зависит от их типа: если ворота консольные, никаких препятствий, кроме ширины проема, для въезда не существует. Здесь откатный механизм с его комплектующими —  консольными направляющими, роликами, мотором, противовесом и т. п. размещен вдоль забора. Другое дело — подвесная конструкция, где консоль представляет собой балку, установленную над проемом ворот, по которой створка перемещается на (каретках). То есть по высоте въезд ограничен этой балкой.

…И немножко минусов

Впрочем, не лишена недостатков и консольная конструкция, но не столько эксплутационных, сколько монтажных – ввиду сложности ее сооружения (котлован под фундамент, заливка его бетоном в связке с арматурой, отладка механизма).

Кроме того, все это устройство предусматривает наличие довольно большого свободного пространства сбоку от ворот, вдоль забора: котлован шириной как минимум 1,5 м и длиной 3-5 м – в зависимости от ширины ворот. То есть калитку с этой стороны уже не сделать. Трудоемкость монтажа консольных ворот обуславливает и их высокую цену – как минимум на 20% больше, чем, скажем, на распашные ворота (при условии, что и те, и другие снабжены автоматикой).

В принципы откатные ворота в обслуживании неприхотливы и не требуют регулярного обслуживания (смазки, регулировки). Но за электроприводом все-таки придется время от времени послеживать.

Но все недостатки откатных ворот в полной мере компенсируются их чрезвычайной функциональностью: площадью полезного пространства, удобством въезда-выезда, когда ничто не препятствует полному обзору для водителя, а также еще одним удобством, о котором почему-то забывают. Имеется в виду отсутствие необходимости устанавливать на воротах замок. Электромеханический привод служит отличным запором от несанкционированного проникновения через ворота.
