Петли и шарниры на ворота распашного типа

Петли-шарниры для ворот

Ассортимент номенклатуры данных крепежей разнообразен как по длине, так и по диаметру. Эти элементы представляют собой особые петли из металла. Шарниры обеспечивают прочное крепление дверей или ворот к несущей раме. Консольная нагрузка от створок приходится именно на эти крепежи. Главные требования, предъявляемые к данному виду петель – это надежность, долговечность и высокие характеристики прочности.

Разные размеры петель для изготовления ворот, позволяют покупателю купить именно тот шарнир, который будет оптимален для его случая. Грамотно подобранные крепления позволяют идеально «посадить» двери на петли, обеспечив им плавный ход и внешнюю эстетику.

В производстве шарниров для дверей гаража или ворот используются металлы, которые имеют высокие показатели устойчивости к механическим повреждениям. Изготовление каждого крепежа подразумевает грамотно составленный чертеж, использование высококачественных материалов и современного оборудования, а также наличия нужной квалификации у рабочих.

Тщательный контроль качества, который проводится на всех этапах производства, дает на выходе петли, способные вынести тяжесть десятков и даже сотен килограммов на протяжении долгого времени. Даже после многолетнего использования шарниров, можно исключить возникновение скрипа, при открывании и закрывании ворот.

Чертеж с размерами петли-шарнира для ворот

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Изготовление навес своими руками

Легче всего изготовить своими руками односкатную или двускатную конструкцию навеса. Для этого потребуются стандартные инструменты и сварочный аппарат. Сложнее изготовить самостоятельно арочный козырек. Для него нужны две или более одинаково согнутые трубы. Чтобы придать плавный изгиб металлическому профилю, понадобится специальное оборудование.

Вариант крепления стеклянного навеса

Монтаж двускатного воротного навеса

Важно! Навес будет удерживать опорные столбы ворот, поэтому должна быть полная уверенность в их надежности и прочности

1. Создание чертежа. Эскиз поможет сделать одинаковые заготовки и учесть все детали и элементы конструкции. На бумаге или картоне чертится шаблон стропильной системы двускатного навеса. Это треугольник с нужными размерами.
2. Металлический профиль нарезают по размерам и прикладывают к шаблону. В таком виде детали нужно приварить друг к другу. Для козырька делаются два одинаковых треугольника.
3. Треугольники в углах соединяют тремя одинаковыми кусками трубы, равными длине козырька. Все элементы нужно правильно приварить — и каркас для навеса готов.
4. В местах крепления треугольника к столбам сверлятся отверстия для соединения с опорами.
5. Сварные швы шлифуются, каркас обрабатывается антикоррозийным средством и окрашивается.
6. Из подходящего материала вырезают прямоугольные листы крыши козырька и треугольники для фронтона.
7. Используя саморезы по металлу, листы прикрепляют к металлическому каркасу.
8. Собранный навес монтируется на опорные столбы и фиксируется анкерными болтами.
9. Для надежности к столбам и навесу можно приварить боковые опорные элементы, которые обеспечат косую жесткость конструкции козырька. Это могут быть трубы металлопрофиля или кованые детали.

Создание навеса арочного типа

Простую конструкцию арки можно украсить коваными деталями. Такой навес будет смотреться очень изысканно и привлекательно. Для гнутых элементов можно выбрать максимально тонкий металлопрокат: так будет легче придать им нужную форму.

1. Составляется чертеж с размерами.
2. Из отрезков трубы сваривается П-образная рама, которая будет закреплена на опоры, а к ее верху будут приварены полукруглые детали.
3. Металлопрокат изгибается холодным способом до нужной формы.
4. К концам каждой дуги нужно приварить соединяющий прямой отрезок трубы.
5. Между собой дуги сваривают тонкими поперечными полосками; количество их будет зависеть от размеров козырька.
6. Зачищаются места сварки, металлические части козырька грунтуются.
7. В качестве крыши для арочного навеса можно использовать поликарбонат, профнастил, металлочерепицу, листы металла или ПВХ.
8. Для украшения и дополнительной прочности привариваются кованые угловые элементы. По желанию коваными деталями украшается также каркас.

Регулируемые петли

Распашные ворота устанавливаются точно по горизонтали и по вертикали. В противном случае они будут плохо закрываться, не будут совпадать створки, невозможно применить замок, и т.п. Достичь требуемой точности установки массивных составляющих, особенно если крепежные детали привариваются, весьма непросто. Но проблема имеет другое решение – это регулируемые петли.

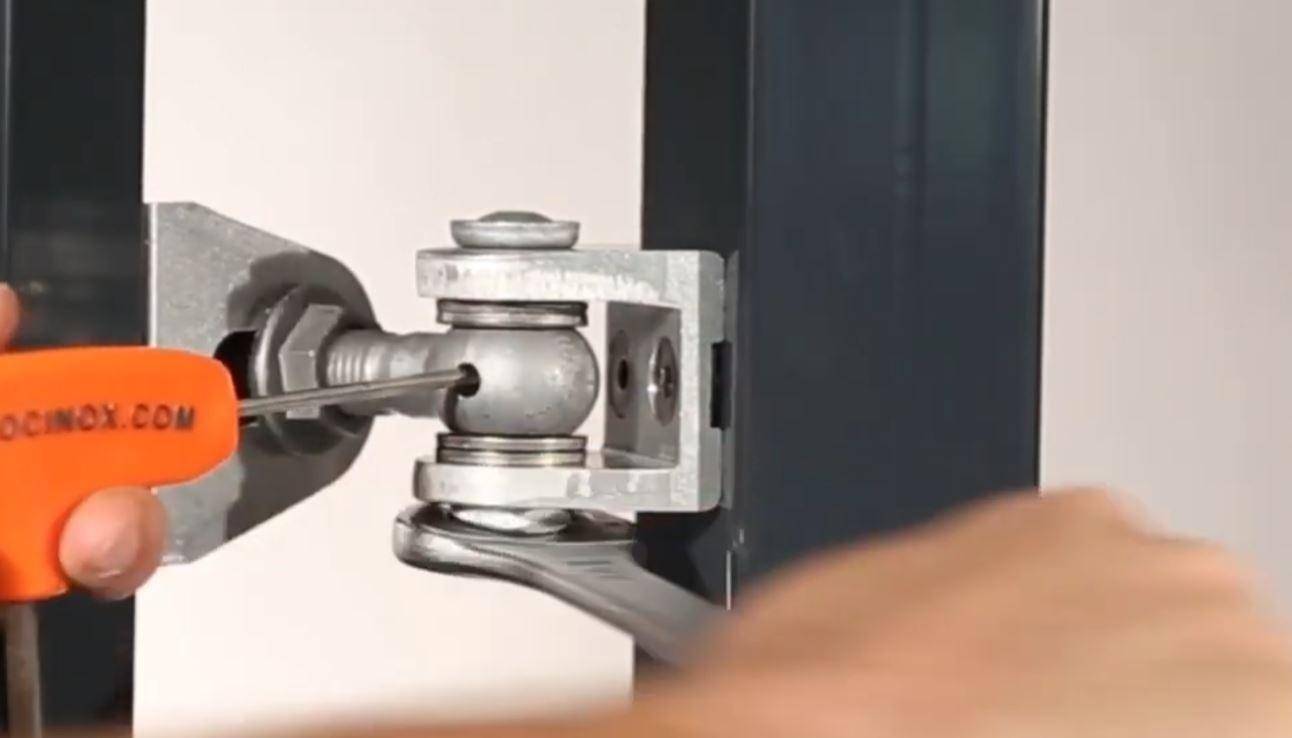

Регулируемые конструкции петель предоставляют возможность провести выравнивание всех частей устройства уже после их установки, достигнув требуемой точности. В основном для этого используется регулировочная гайка, которая перемещается с помощью гаечного ключа в требуемом направлении.

Более сложные регулируемые петли предполагают наличие двух и более регулировочных болтов, позволяющих выставить распашные ворота ровно в разных плоскостях. Как видно на фото, для их регулировки достаточно гаечного ключа.

Выводы и некоторые советы

При выборе петель для распашных ворот надо исходить из характеристик проема, составляющих частей устройства. Речь идет о весе, длине створок, высоте. Необходимо учитывать способ крепления петель. Не последнее значение имеют и условия эксплуатации. Речь идет о температуре воздуха в данной местности в разные времена года.

Если нагрузка слишком большая, на одну стойку можно закрепить больше, чем две петли. В основном ставят три, если предвидится большая нагрузка.

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
4. Возможность легкой автоматизации;
5. Долгий срок эксплуатации;
6. Возможность регулирования открытия створок;
7. Низкую стоимость.

Минус у распашных ворот только один: очень много пространства требуется для открытия и закрытия. Вся эта территория не может быть как-то иначе использована.

Преимущества и недостатки распашных ворот

Давайте ближе рассмотрим факторы, с которыми связана такая популярность распашных ворот. Простота и удобство. Две открывающиеся створки, имея минимальные познания и навыки, можно вполне изготовить самостоятельно, даже не обращаясь к профессионалу. Материал может быть даже самый недорогой, а техническую модернизацию возможно проводить постепенно, тем более что средства автоматизации для этого вида дешевле относительно других.

На такие ворота не требуется специализированных средств защиты – подойдет любой замок или даже элементарный засов. При желании можно добавить дополнительный вход, т.н. калитку. О выборе облицовочного материала вообще нет смысла говорить, потому как он просто огромен. Ремонт тоже не требует особых навыков. В элементарной конструкции нет ничего сложного.

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

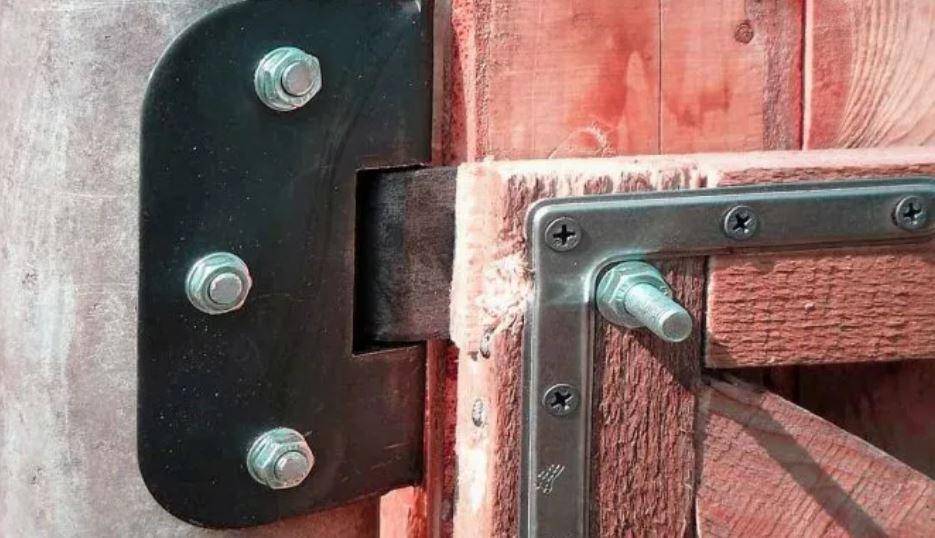

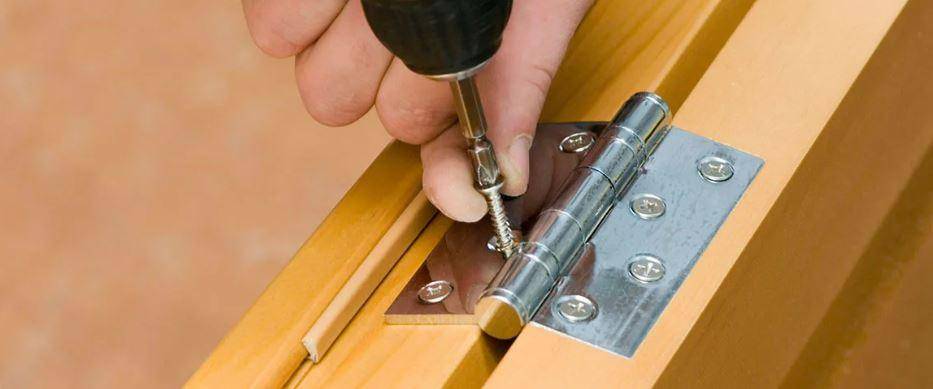

1. Болты/саморезы. Используют для малых конструкций с небольшим весом.





















2. Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

• Петли.
• Монтажные пластинки.
• Молоток.
• Электродная болгарка.
• Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

• Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
• Смажьте петли солидолом.
• Поставьте створку по отвесу вертикально.
• При помощи точечной сварки прихватите обе части петли.
• Проверьте осевое расположение петель.
• Теперь прихватите верхнюю.
• Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
• Окончательно приварите оставшиеся сантиметры.
• Зачистите приваренный участок болгаркой и покройте слоем краски.

Полезные советы для тех, кто приваривает петли:

1. Прямые петли при сварке лучше всего устанавливать горизонтально.
2. Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
3. Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
4. Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
5. Будет целесообразнее сваривать петли дважды малыми прихватами.
6. Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
7. Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
8. Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
9. Сварочный шов должен быть снизу вверх.
10. Нельзя открывать ворота, пока не остынет сварочный шов.
11. Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Рекомендации по сварке

Профессионалы дают рекомендации по сварке:

Прямые петли привариваются непосредственно на сами ворота.
Потребуется сделать подложку в размере половины петли. Ее длина должна составлять не больше 4 миллиметров под нижнюю сторону.
Бывает, что необходимо закрепить петлю на колонну круглой формы. Тогда петли ставят с выступом на внешнюю сторону примерно на шесть миллиметров.
Специалисты советуют варить небольшими швами поочередно с каждой стороны. Лучше пройтись два раза.
Следующим шагом петли привариваются с внутренней стороны.
Завершающий этап сварки следует проводить на закрытых воротах, предварительно установив подставку, которая будет препятствовать их провисанию.
Шов должен проходить только с нижней стороны.
Когда петли остынут после сварки, можно попробовать открыть ворота

Следует соблюдать осторожность.

Все, на этом установка петель завершена. Можно дополнительно их смазать и покрасить, если они не были ранее покрыты эмалью. Как видите, установить петли можно и своими руками. Но нужно иметь хотя бы базовые навыки работы со сварочным аппаратом.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

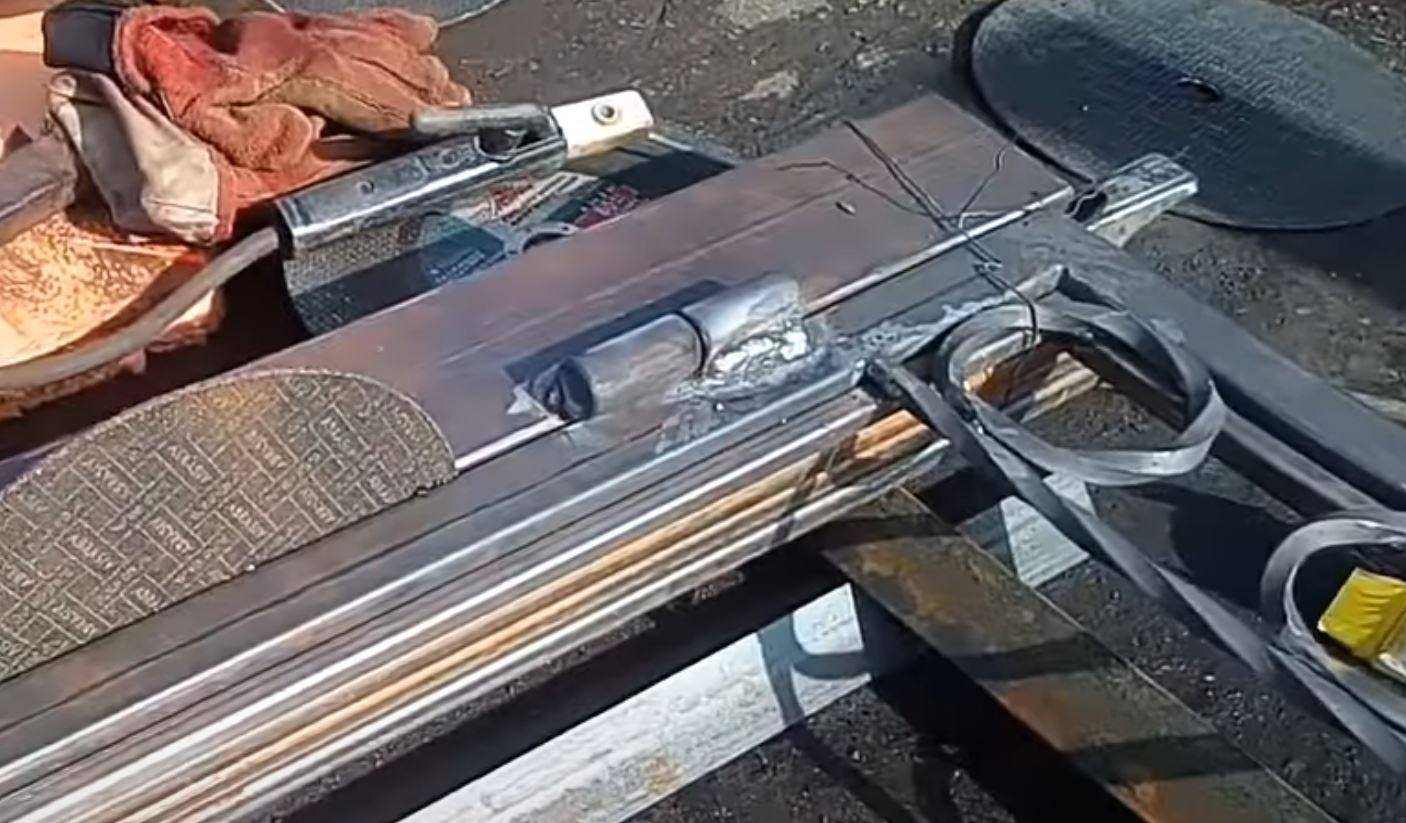

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

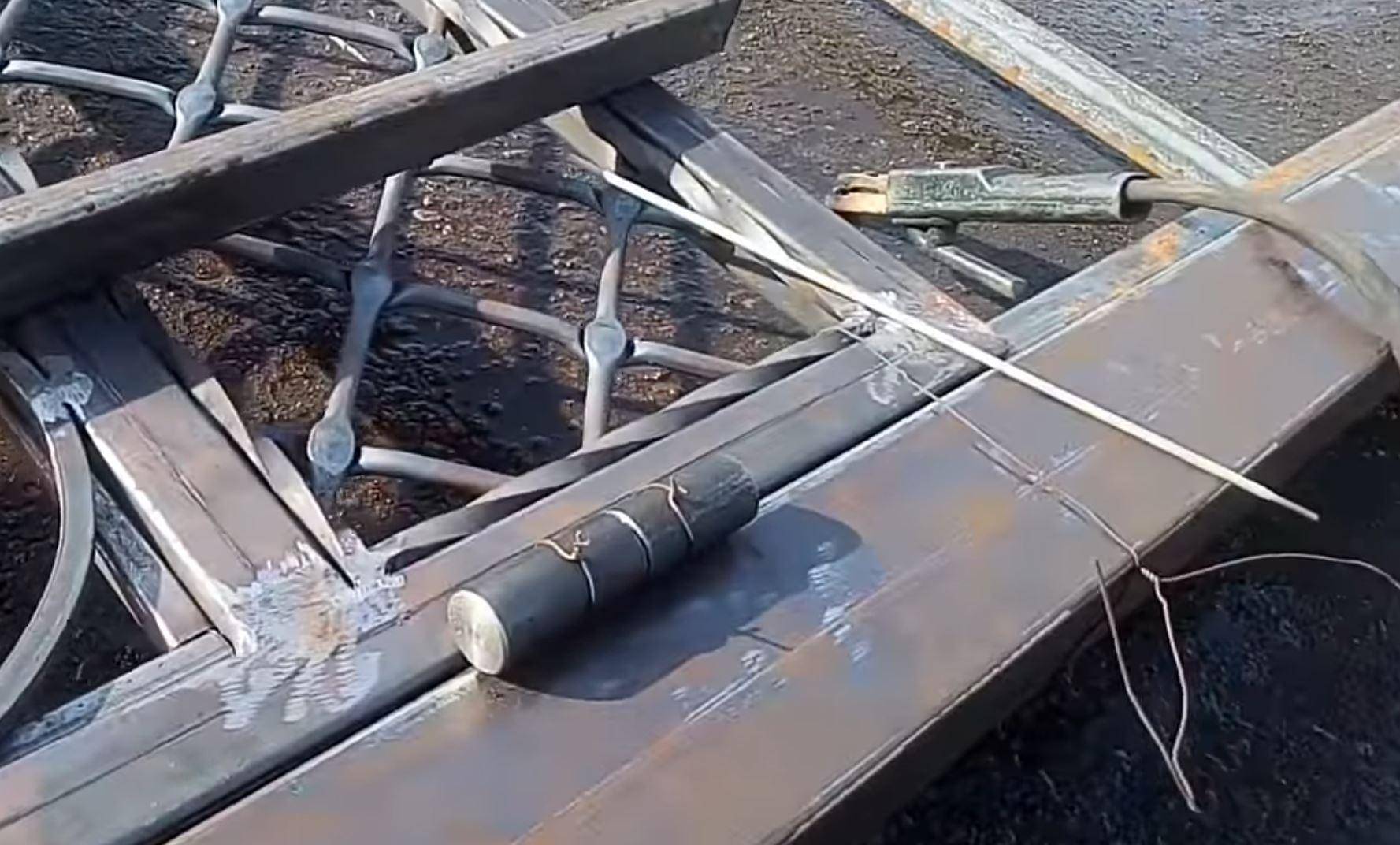

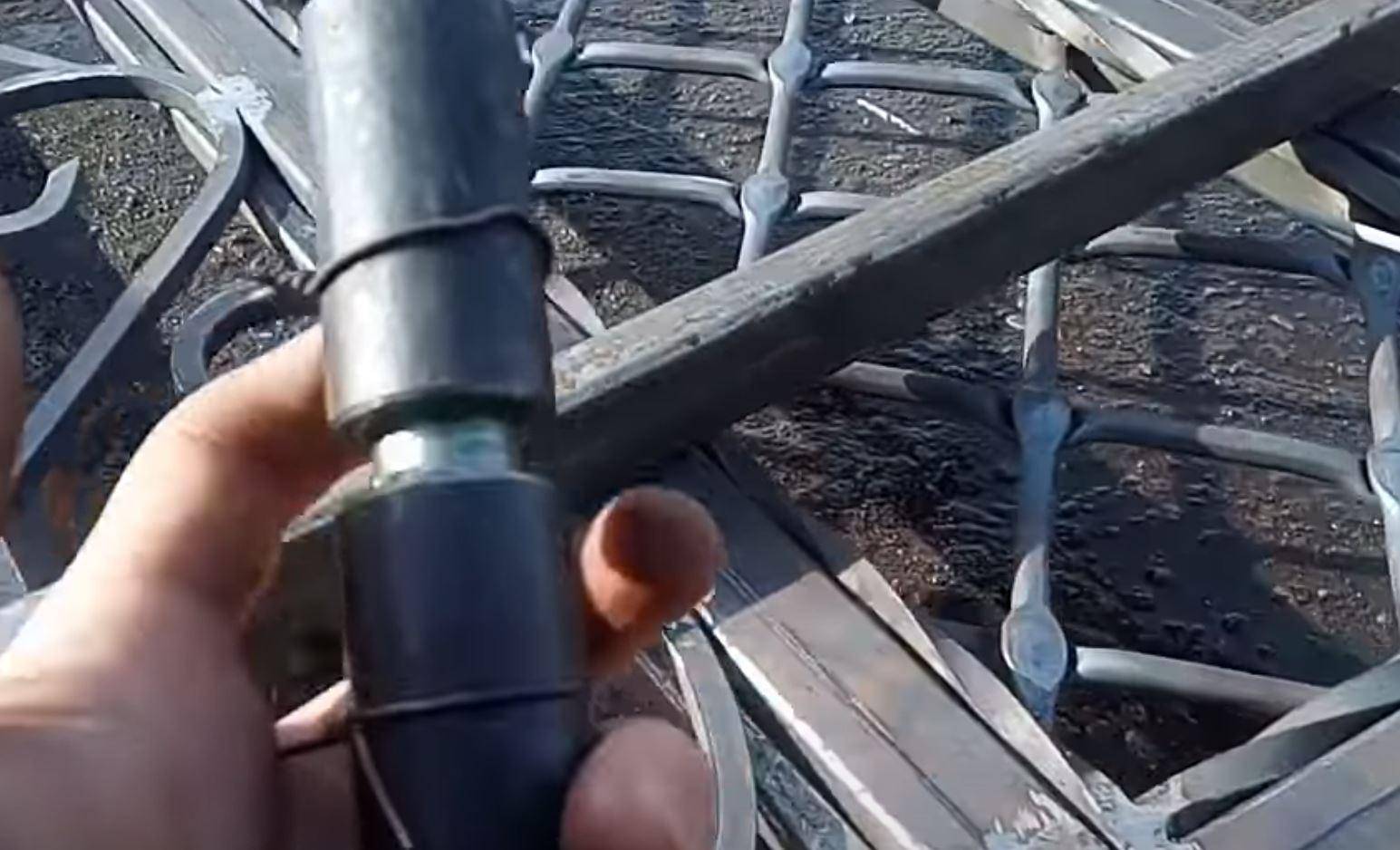

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

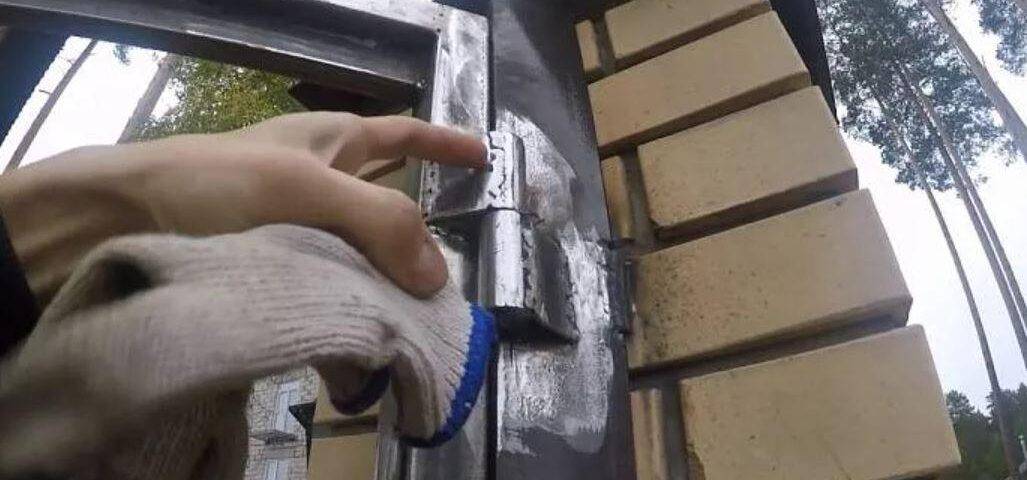

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Виды петлей и навесов

Чтобы ворота долго и исправно функционировали, вам необходимо правильно подобрать для них петли. Фурнитура для любой распашной конструкции — один из самых важных элементов.

Петли на ворота выбираются в зависимости от таких факторов:

• веса створок;
• нагрузки, которую могут выдержать (в зависимости от этого меняется количество петель);
• материала ворот;
• габаритов створок.

Петли для ворот отличаются также способом крепления:

• закрутка на винты;
• сварка;
• гайки или саморезы.

Выбирая петли и навесы для ворот, учитывайте следующее:

• уровень шума должен быть сведен к минимальному. Идеально, если ворота распахиваются вовсе без шума;
• полотно створок не должно провисать;
• петли для ворот должны быть долговечны и стойкими к взлому;
• легкость поворота;
• ширину распахивания створок.

Петли цилиндрические

Цилиндрические петли с шариком (подшипником) внутри отлично подойдут для стандартных распашных ворот, имеющих небольшую массу. Максимальная нагрузка на одну воротную петлю промышленного производства не должна превышать 400 килограмм. Максимальный удерживаемый вес меняется в зависимости от класса используемой петли. Это следует уточнить при покупке.

Внутренняя начинка петли скрыта корпусом и выглядит лаконично и привлекательно.

Петли цилиндрические усиленные

Усиленные цилиндрические петли с шариком позволяют удерживать створки с большей массой, до 600 килограмм. Внешне от простых они отличаются только наличием двух дополнительных пластин крепления. Такой крепеж позволяет разделить между массу каркаса между створкой и опорами ворот.

Чтобы сделать крепеж таких петель вам потребуется сварочный аппарат или качественные винты. Производятся для правостороннего и левостороннего раскрытия.

Сквозные петли

Если вы не можете использовать винтовой способ крепления или сварку, тогда сквозные петли для ворот — это то, что вам идеально подойдет. Для их крепежа потребуется сверление опорной колонны ворот и саморезы или гайки. Минусом подобных промышленных петель можно назвать небольшую удерживаемую массу — до 200 килограмм. Производят право- и левосторонними.

Накладные трехсекционные петли

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок. Большую популярность они заслужили благодаря тому, что:

• надежны и износостойки;
• берут на себя всю массу створок и не допускают провисания;
• плавно и тихо открываются и закрываются;
• самый высокий уровень взломостойкости среди всех видов петель.

Кованные жиковины

Пусть вас не пугает название — эти петли проверены временем. Их конструкции много сотен лет. Сейчас они используются прежде всего благодаря привлекательному дизайну. Их можно сделать в виде любой фигуры. Лучше всего смотрятся с деревянными и металлическими створками.

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы;
2. подготовка металлической поверхности для сварки;
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше;
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм;
• электросварочный аппарат;
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм;
• щетка с металлической щетиной для предварительной очистки рабочей поверхности;
• средства индивидуальной защиты мастера.

Специальная защитная одежда и маска для проведения сварочных работ

Подготовка

При ответе на вопрос, как правильно приварить петли на калитку и иные металлические двери, следует упомянуть, что подготовительный этап является на практике самым важным.

На подготовительной стадии требуется:

1. разметить области для установки петель. Если монтируются две круглые петли, то они должны располагаться на расстоянии 15-20 см от верхней и нижней частей дверного полотна. Дополнительные петли располагаются равномерно по всей высоте двери;
2. все области, в которых предполагается приварка петель, требуется зачистить от пыли, ржавчины и так далее. Для проведения очистки применяется щетка с металлической щетиной, сухие тряпки и при необходимости производится обработка поверхности каким-либо растворителем;

Зачистка металлической поверхности перед сваркой

1. провести обработку петель. Поверхность, на которой будет располагаться сварной шов, также требуется зачистить. Кроме этого, внутренняя часть петли, где располагается шарик-подшипник, необходимо тщательно смазать. Для смазки можно использовать литол, солидол и так далее;

Подготовка петли к установке

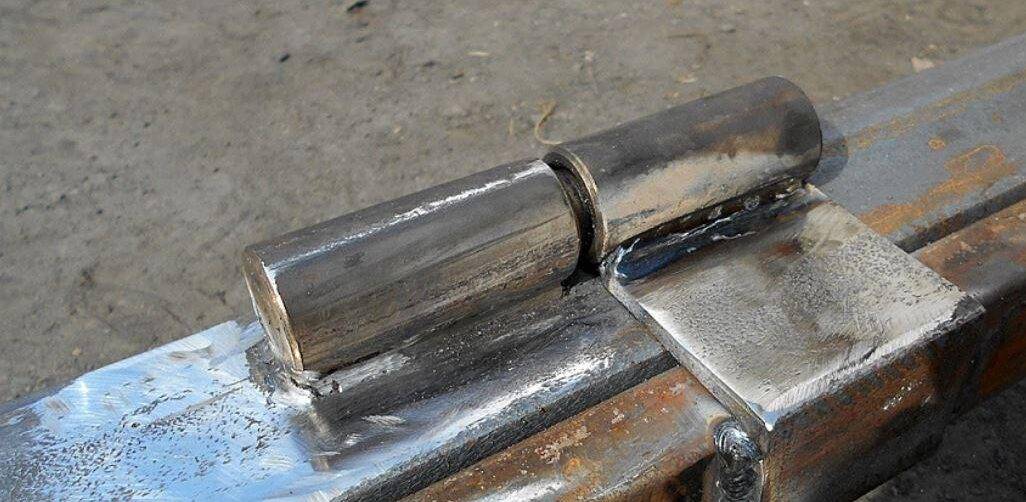

1. если петли устанавливаются с использованием металлических пластин, то на подготовительной стадии требуется провести приварку вставок к петлям. Сварка петель и пластин производится ровным швом;

Усиление петель металлическими пластинами перед установкой

1. подключение сварочного аппарата. При работе с оборудованием необходимо в обязательном порядке подключить заземление;

Элементы оборудования и регулирование устройства

1. настройка аппарата производится посредством регуляторов, расположенных на корпусе оборудования и пробами получения сварного шва.

Достижение качественного сварного шва методом проб и регулировкой аппарата

Правильное крепление петли

Стандартные способы установки петель – при помощи гаек или винтов. Во время монтажа требуется соблюдать максимальную точность. Если установка пройдет неправильно, в дальнейшем створки начнет вести, а сами петли могут деформироваться, что приведет к сложности их открытия.

Для того чтобы избежать такой ситуации, необходимо соблюсти ряд советов:

Когда свариваются прямые петли, их стоит сначала приварить к створкам – все процедуры выполняются на земле.
После этого изготавливается подложка в половину петли под ее нижнюю часть.
При креплении петли на колонну круглой формы петли сначала выпускают наружу на 5 мм

В случае с прямоугольной опорой варить необходимо заподлицо.
Как только петли будут прихвачены, их следует выставить бруском, приложенным вдоль петель.
Варить нужно мелкими прихватками.
Петли следует осторожно проверять на свободу открывания/закрывания.
Стоит помнить о том, что сварочный шов выполняется с нижней части.
Открываются ворота только после полного остывания петель.

Внимание! Во время выполнения сварочных работ следует предотвратить протекание электротока сквозь коронку подшипника

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

1. Болты/саморезы. Используют для малых конструкций с небольшим весом.
2. Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

• Петли.
• Монтажные пластинки.
• Молоток.
• Электродная болгарка.
• Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

• Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
• Смажьте петли солидолом.
• Поставьте створку по отвесу вертикально.
• При помощи точечной сварки прихватите обе части петли.
• Проверьте осевое расположение петель.
• Теперь прихватите верхнюю.
• Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
• Окончательно приварите оставшиеся сантиметры.
• Зачистите приваренный участок болгаркой и покройте слоем краски.

Полезные советы для тех, кто приваривает петли:

1. Прямые петли при сварке лучше всего устанавливать горизонтально.
2. Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
3. Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
4. Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
5. Будет целесообразнее сваривать петли дважды малыми прихватами.
6. Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
7. Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
8. Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
9. Сварочный шов должен быть снизу вверх.
10. Нельзя открывать ворота, пока не остынет сварочный шов.
11. Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Что подразумевается под сквозным завесом?

Сквозь данные завесы проходят стержни. Они, как правило, состоят из трех элементов. Две половины изделия соединяет специальный штырь. Имеются две петли: правая и левая. Петли легко собрать по аналогии с конструктором.

Выпускаются также петли с большим количеством составляющих элементов. Некоторые люди специально устанавливают шариковый подшипник между петель. Ворота начинают раскрываться более плавно, чем до внедрения изменений. Чтобы штырь не выскользнул, используют заглушку, тогда разобрать всю петлю становится непросто. Если заглушки нет в комплекте, тогда над штырем устанавливается ограничитель.

Монтаж шарниров

Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.

Монтаж шарниров с помощью сварки

Работу по привариванию шарниров к воротам производят следующим образом:

1. Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
2. Петли смазывают солидолом или маслом.
3. Берут створку и ставят ее по отвесу в вертикальном положении.
4. С помощью точечной сварки прихватывают две части петли.
5. Проверяют расположение осей петель и прихватывают верхнюю петлю.
6. Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
7. Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.

Валерий
дизайнер

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.

— Валерий дизайнер

Монтаж шарниров с помощью болтов или саморезов

Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.

Процесс врезки петель в межкомнатные двери

Монтаж петель производят в следующей последовательности:

• Сначала петли прикрепляют к передней части полотна с помощью саморезов.
• После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
• При необходимости на воротах делают углубления для размещения механизма.
• Ворота крепят с помощью саморезов на опорные столбы.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

• Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
• Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
• Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.
