Вопросы и ответы
Как во время приваривания шарниров добиться равномерного распределения массы?
Чтобы равномерно распределить массу на петли, к ним следует приварить добавочные монтажные металлические пластины.
Можно ли сразу после приваривания шарниров открывать ворота?
Ворота можно открывать только после того, как сварочные швы полностью остынут.
Можно ли самостоятельно установить петли со скрытыми креплениями?
Если у вас нет соответствующего опыта, то установить скрытые крепления будет довольно сложно. Лучше доверить эту работу профессионалам.
Как часто шарниры следует очищать от грязи и старого масла?
Это нужно делать регулярно, примерно один раз в три месяца.
Петли с опорным подшипником
Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.
Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.
Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.
- с закрытым упорным подшипником;
- каплевидные с закрытым опорным подшипником;

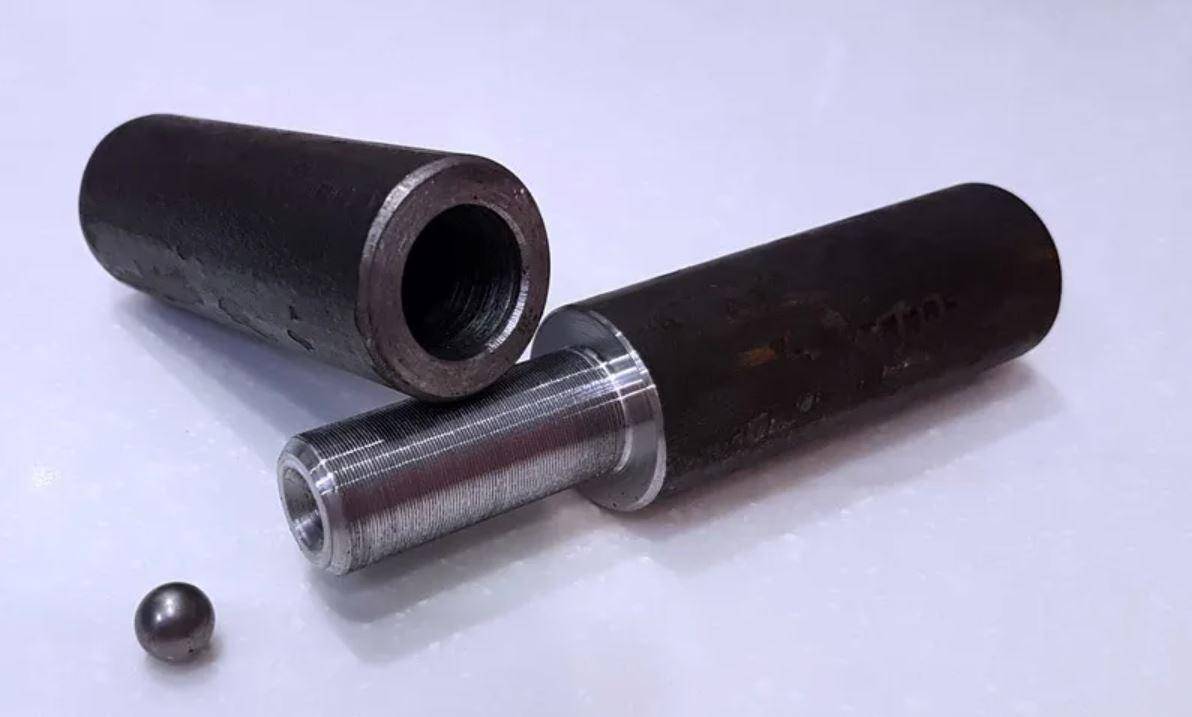

- с шариком.
Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.
Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:
- Равномерным сварочным швом.
- Удобством в процессе установки.
Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:
- двери из металла квартирные — Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
- двери для входа в гараж, бокс (одностворчатые двери) — Ф 24*110, 24* 120п, 25*110 мм;
- крышки стальных ящиков, створки теплиц — Ф14*60, 12*40 мм;
- большие массивные гаражные ворота высотой до 5 м — Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
- распашные ворота гаражей из металла высотой до 3 м — Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.
Инструкция по установке петель на гаражные ворота
Прежде чем приступить к непосредственной установке фиксаторов на ворота, необходимо подготовить определенный перечень инструментов. В частности, для проведения монтажа потребуются:
- сварочный аппарат с набором разных электродов;
- шлифовальная машинка либо болгарка для сглаживания швов;
- рулетка, отвес и уровень для выполнения замеров;
- молоток;
- шуруповерт.
Инструкция по монтажу петель предполагает последовательное выполнение ряда действий. Для крепления деталей необходимо:
Расположить конструкцию на плоской поверхности.
Разметить места для крепления
Важно предварительно сверить все габариты ворот, чтобы зазор между полотном и каркасом не превышал 0,2 мм.
Смазать шарниры солидолом или другой разновидностью смазочного материала.
Точечной сваркой зафиксировать обе части петли сначала с нижней, а затем с верхней части ворот.
Установка петель
Крепежные элементы для ворот/калитки могут устанавливаться при помощи:
- сварки;
- винтового соединения;
- гаек, саморезов.
Подготовка инструментария
Для приваривания петель понадобится:
- сварочный аппарат;
- защитные очки;
- электроды;
- рулетка, уровень, молоток;
- металлическая щетка;
- шлифмашинка с дисками для работы по металлу;
- подкладки для монтажа полотен (брусья, кирпичи).
Правила безопасности при работе
Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:
- проводить сварку только исправным оборудованием;
- использовать защитные средства (очки, одежду, обувь);
- подключать аппарат к заземленному источнику питания соответствующей мощности;
- убрать из рабочей зоны все легковоспламеняющиеся предметы.
Подготовительный этап
До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.
Входную конструкцию выставляют в проеме:
- Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
- При помощи рулетки производят разметку — определяют места крепления навесов.
- Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.
Руководство по монтажу петель
Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.
При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.
Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.
Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.
Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.
После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.
Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Разновидности
Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли
При этом следует обратить внимание на прочность и показатель надежности конструкции
Металлическая конструкция
Всего существует три разновидности элементов:
- Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
- Декоративные.
- Скрытая конструкция.
Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.
Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.
Чертеж конструкции
Шарниры
Для крепления полотен распашных ворот зачастую используются шарнирные петли. Удобство их использования заключается в следующем:
- Обеспечиваются легкость и плавность открывания.
- Стойкость по отношению к излому.
Существуют петли для установки на ворота больших размеров, ведь они могут выдерживать значительные нагрузки.
При правильной установке конструктивного элемента самопроизвольного открывания ворот не наблюдается. Шарниры изготавливаются из металла высокой надежности и прочности. Такие створки прослужат долгое время.
Разнообразие вариантов
Скрытые конструкции
По внешнему виду их можно сравнить с классическими. Но основным преимуществом является высокая устойчивость к внешним усилиям. В связи с этим обстоятельством просто так снять деревянные полотна будет невозможно либо на это уйдет много времени.
Декоративные
Принцип их работы не отличается от классического, к тому же эстетичный вид будет способствовать приданию соответствующего дизайна при оформлении ворот. К ним относятся кованые петли, изготовленные в старинном варианте. Такие навесы однозначно прочные и долговечные, обеспечивающие безопасность.
Каплевидные
В названии заложена форма подшипников, являющихся составной частью конструкции.
Схема крепежа
При выборе этого варианта проблема неравномерности движений будет решена в полном объеме. При открывании не будут слышны скрип и шум. Чтобы надежность работы была обеспечена, специалистами рекомендовано захватить как можно большую поверхность прилегания к створке.

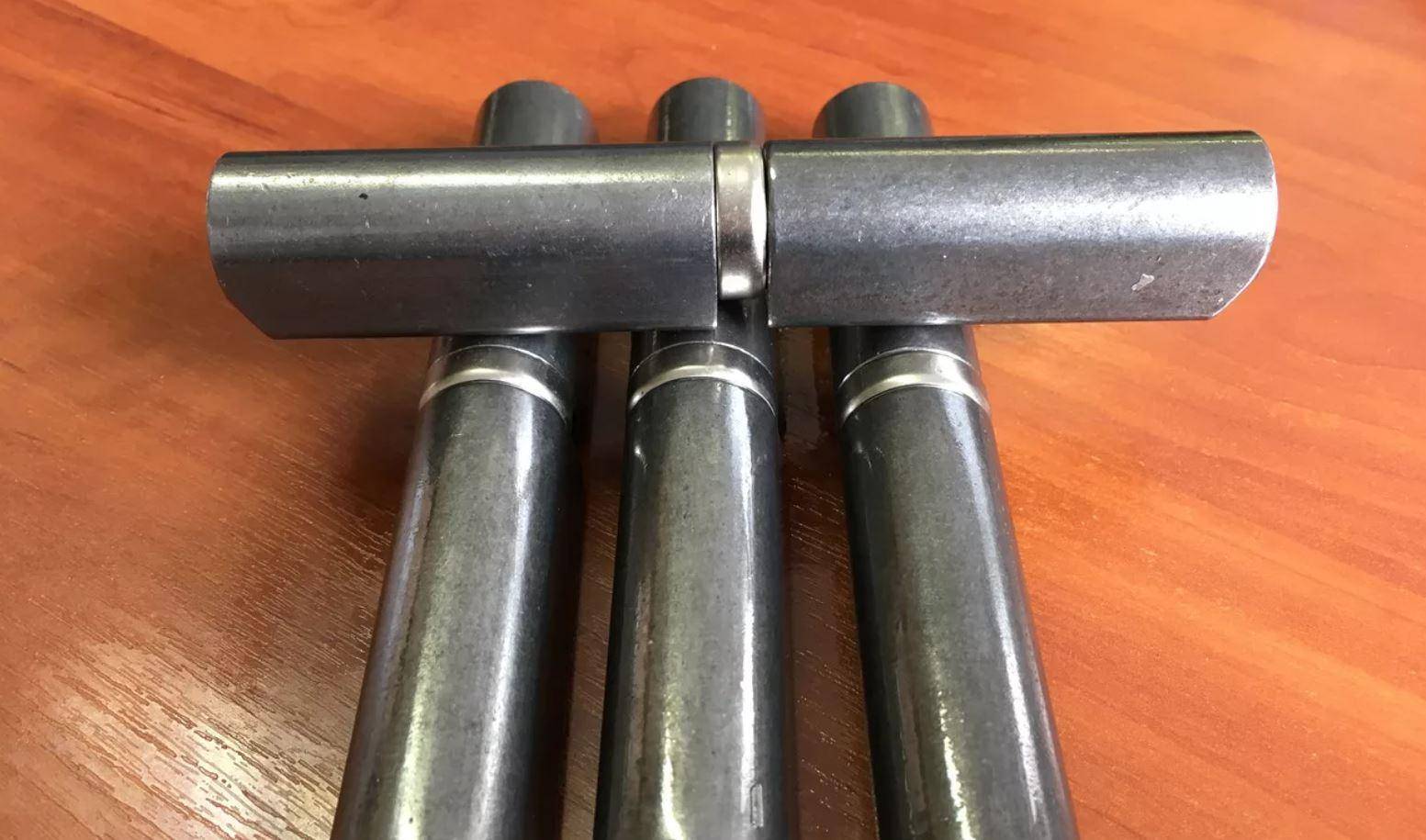

Цилиндрические
Такого рода крепления – наиболее подходящие для массивных распашных ворот, так как устойчивость по отношению к нагрузкам высока. В их исполнении предусмотрены опорные подшипники, которые обеспечивают нормальную работу в течение длительного срока. В самих петлях находится коронка, скрытая в полости корпуса.
После окрашивания
Регулируемые
Такие петли обладают уникальной способностью к регулированию, а это неоспоримое достоинство в нештатных ситуациях. В этом случае не должно вызывать беспокойства то, что полотно заклинится. Цена зависит от степени сложности изготовления, выбранного материла и изготовителя.
Особенности конструкции навесных петель
Уже принято считать классической цилиндрическую форму шарниров. Она и проста в изготовлении, и востребована. По крайней мере, была до появления нового поколения шарниров. В этом случае конструкция состоит из двух цилиндрических оснований, надевающихся одно на другое. Чтобы сделать такую манипуляцию возможной, на корпусе основного элемента изготавливается специальная ось в виде выступа аналогичной формы, но куда меньше в диаметре. При этом на ответной детали проделывается специальный элемент в виде мелкого выступа с аналогичной формой. Этот паз служит соединяющим элементом по отношению к двум деталям.
Между цилиндрами такой петли устанавливается цилиндр, обеспечивающий легкость хода створки и надежное функционирование конструкции.
Несмотря на свою простоту и, казалось бы, отличающиеся особенными положительными качествами характеристики, у подобной формы шарниров все же есть один существенный недостаток – сложность приваривания на месте. Это и привело к изобретению каплевидных петель.
Сборка каркаса, рамки
Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.
Технология создания каркаса выглядит так:
- Металл разрезают болгаркой на заготовки нужных размеров.
- Очищают от ржавчины щеткой по металлу.
- Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
- Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
- Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.
Для усиления каркаса подойдут несколько способов:
- На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
- Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
- Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.
Сварные швы на готовой рамке зачищаются, обезжириваются.
Классификация шарниров по форме
Современные шарниры для ворот изготавливают в различных форм-факторах. Они могут быть цилиндрическими, квадратными, шестигранными или каплевидными.
Шарниры цилиндрической формы, несмотря на необычный внешний вид, пользуются высоким спросом у покупателей. Такие петли приваривают к воротам, причем для их более надежного крепления сначала приваривают ушки.
Эти петли не нашли широкого применения, но все же их можно встретить на полках магазинов. Они мало чем отличаются от цилиндрических. Для их крепления также потребуется предварительно приварить ушки.

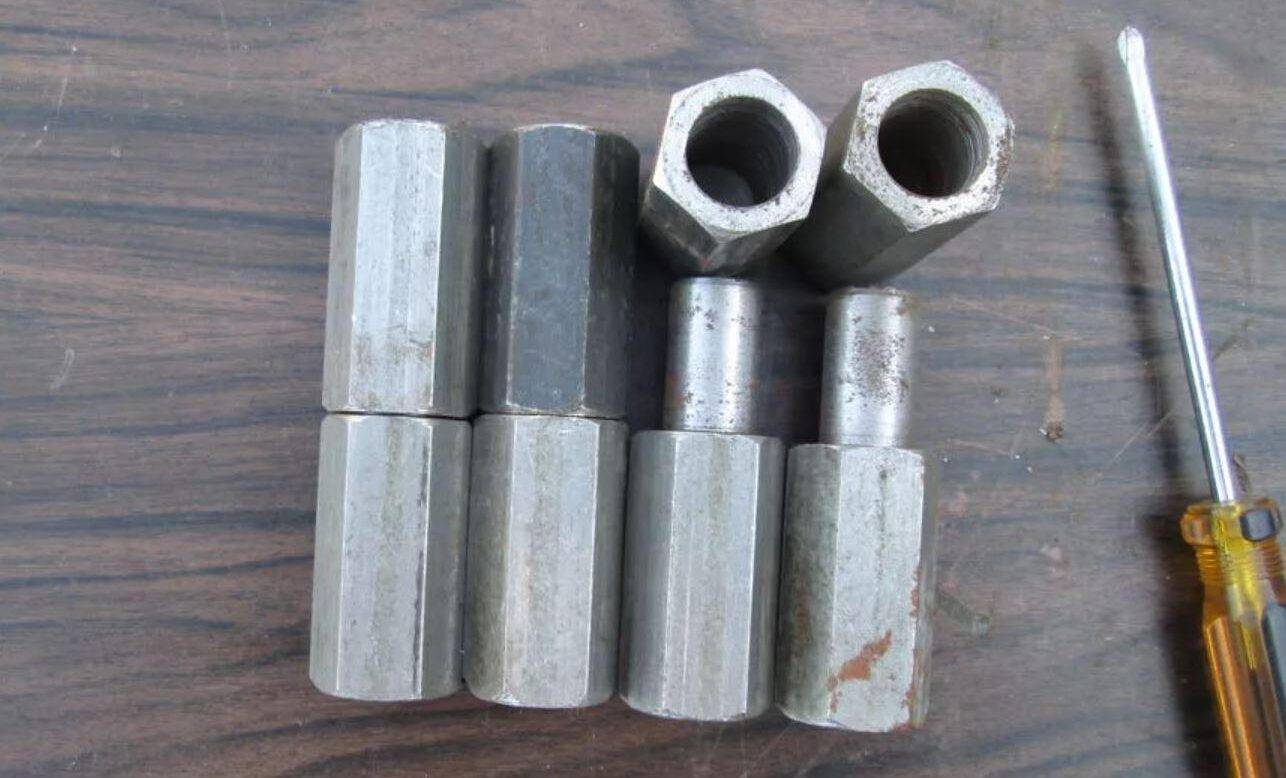

Петли квадратной формы обеспечивают значительную площадь контакта поверхностей. Они легко и надежно привариваются к основанию ворот.
Такая форма свойственна только шарнирам с подшипником. Петли имеют ряд преимуществ, таких как эстетичный внешний вид, равномерный сварочный шов и удобство в установке.

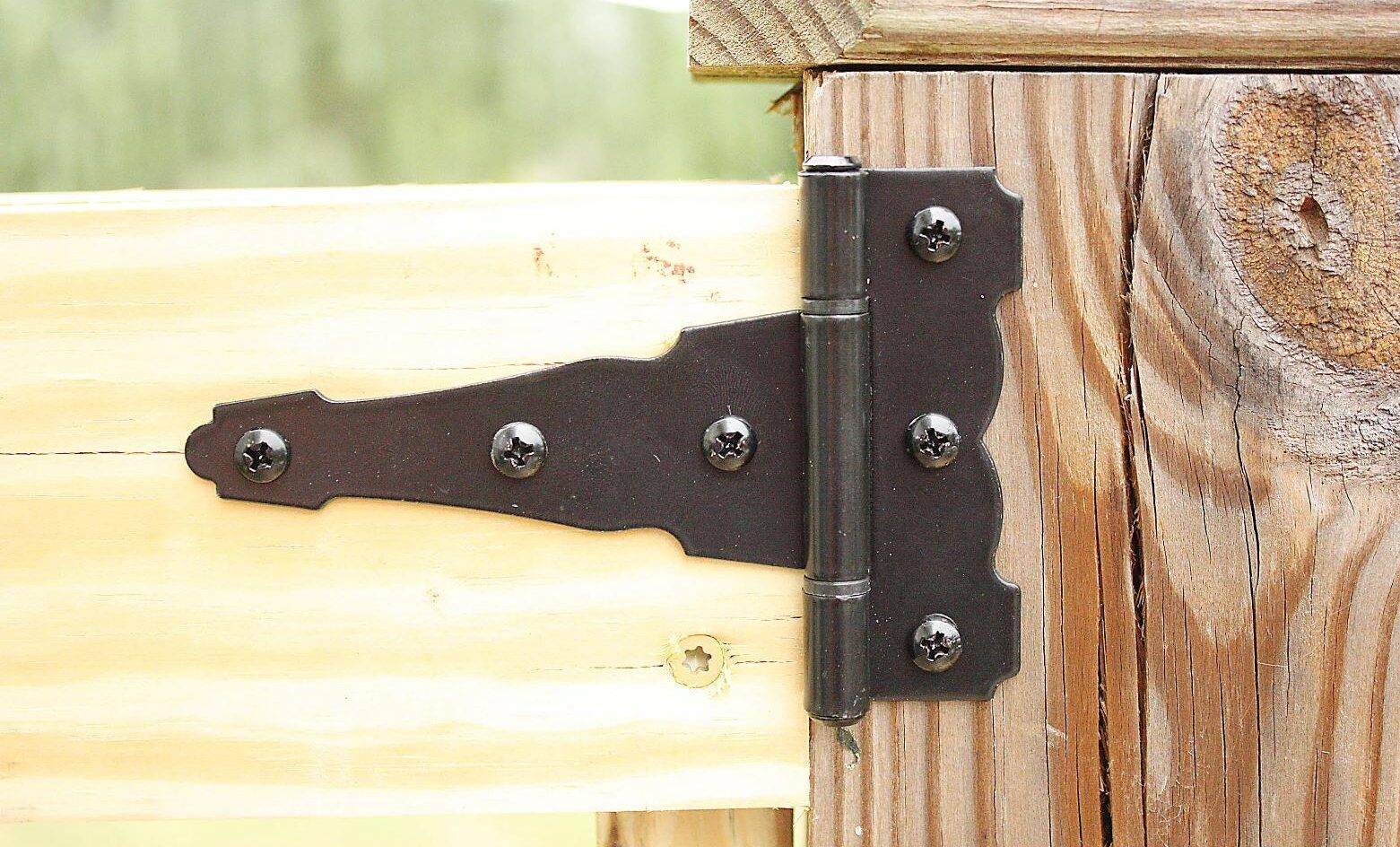

Петли-стрелы
Подходят как для деревянных, так и для металлических ворот. Благодаря особой форме, шарниры имеют колоритный внешний вид и обеспечивают значительный запас прочности. Они могут быть шарнирными или полушарнирными, обычными, съемными или фигурными. Их можно навешивать на увесистые и габаритные ворота.
Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com
Из перечисленных выше форм шарниров наиболее эргономичной является цилиндрическая петля с подшипником. При ее монтаже потребуется провести дополнительные работы, но готовое изделие порадует отличными эксплуатационными характеристиками и надежностью.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Коротко о главном
Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.
Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.
Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.
Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.
Различные конструкции, их преимущества и недостатки
Как в наше время определиться с приобретением, если в продаже представлено великое множество моделей с ощутимым разнообразием цен. Распашные ворота обладают рядом преимуществ и недостатков. Среди преимуществ ворот распашного варианта можно выделить:
- Простоту конструкции. Их можно изготовить своими руками. Достаточно использовать металлический лист металлопрофиля, а для деревянных ворот соединить несколько досок между собой, чтобы получились воротные створки.
- Практичность. Она выражена в таком аспекте, как незамысловатость конструкции, благодаря чему человек всегда имеет возможность раскрыть ворота. Они довольно нечасто заклинивают или еще как-либо портятся.
- Обширный ассортимент замков: подойдет любой, можно задействовать обычную защелку.
- Возможность простой автоматизации.
- Длительность срока эксплуатации.
- Возможность отрегулировать уровень открытия створок.
- Относительно невысокую цену.
Некоторые недостатки. У данного вида конструкций есть и недочеты, например, необходимость в большом незадействованном пространстве, чтобы ворота отпирались свободно.
Плюсы и минусы распашных ворот
Среди плюсов ворот с распашной конструкцией следует отметить:
- Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
- Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
- Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
- Возможность легкой автоматизации;
- Долгий срок эксплуатации;
- Возможность регулирования открытия створок;
- Низкую стоимость.
Минус у распашных ворот только один: очень много пространства требуется для открытия и закрытия. Вся эта территория не может быть как-то иначе использована.
Петли-шарниры для ворот
Ассортимент номенклатуры данных крепежей разнообразен как по длине, так и по диаметру. Эти элементы представляют собой особые петли из металла. Шарниры обеспечивают прочное крепление дверей или ворот к несущей раме. Консольная нагрузка от створок приходится именно на эти крепежи. Главные требования, предъявляемые к данному виду петель – это надежность, долговечность и высокие характеристики прочности.
Разные размеры петель для изготовления ворот, позволяют покупателю купить именно тот шарнир, который будет оптимален для его случая. Грамотно подобранные крепления позволяют идеально «посадить» двери на петли, обеспечив им плавный ход и внешнюю эстетику.
Различные размеры шарниров для ворот Чтобы шарниры долгое время помогали тяжелым створкам мягко двигаться, на них необходимо установить специальный подшипник. В производстве шарниров для дверей гаража или ворот используются металлы, которые имеют высокие показатели устойчивости к механическим повреждениям. Изготовление каждого крепежа подразумевает грамотно составленный чертеж, использование высококачественных материалов и современного оборудования, а также наличия нужной квалификации у рабочих.
Тщательный контроль качества, который проводится на всех этапах производства, дает на выходе петли, способные вынести тяжесть десятков и даже сотен килограммов на протяжении долгого времени. Даже после многолетнего использования шарниров, можно исключить возникновение скрипа, при открывании и закрывании ворот.
Технология приварки петель
Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.
Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.
Видео описание
Чтобы понять, о чем идет речь, посмотрите видео
Нюансы установки на опоры разного сечения
Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.
Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.
Навес с пластинами на квадратном столбеИсточник distroy.ru
В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.
Установочные и сварочные работы

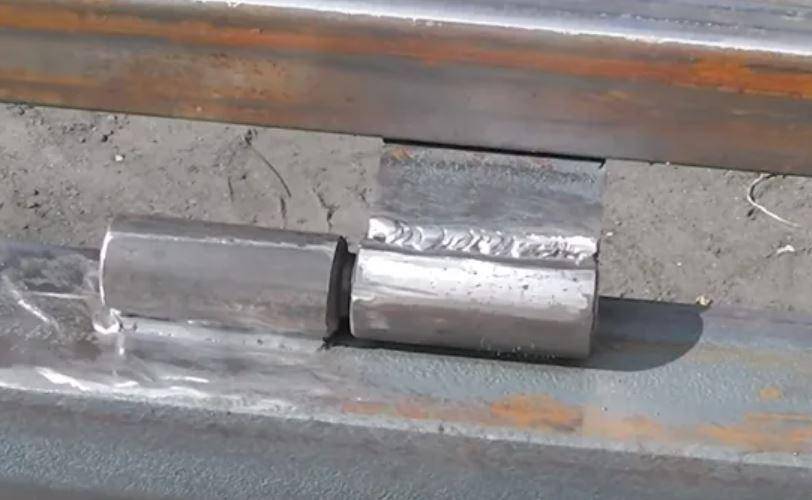

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.
Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru
Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.
Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.
Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru
Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:
- вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
- на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.
Видео описание
Как это выглядит, смотрите в этом видео:
петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;
петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид
Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
Заключение
Если человек решился приобрести готовые петли для распашных ворот, то предлагается несколько рекомендаций, которые не позволят ему совершить ошибочный выбор. Регулируемые петли станут неплохим вариантом, если территория участка подвержена пучению грунта, т. к зимой ворота подвергаются перегрузке на оси, из-за этого они будут нуждаться в постоянной настройке. Если петли своевременно не регулировать, то они имеют шанс испортиться, и это может привести к серьезному перекосу или поломке всей конструкции.
При установке распашных ворот надо помнить несколько важных моментов
Не стоит приобретать продукт от малоизвестного изготовителя, кроме того, лучше избегать очень дешевой фурнитуры. Но и очень высокая цена не показатель качества, так что нужно выбирать с умом. Стоит помнить, что от качества петель зависит степень безопасности дорогого имущества, которое может храниться в собственном гараже. Наиболее прочными сейчас являются сплавы из стали, в которые добавляют различные виды полимеров, они могут выдерживать сильные перепады температуры и очень большой вес, не нуждаются в смазывании и долго не изнашиваются. Еще есть петли из высокоуглеродистой стали, их чаще применяют для промышленного использования, но они способны выдерживать большие нагрузки и в быту.
