Блок питания для шуруповерта 12в своими руками

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта

Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать. Зарядное устройство для автомобильного аккумулятора

Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта

Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта

И также нельзя забывать про полярность поданного напряжения.

Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.

Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту

А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Технические параметры L7812

• Корпус TO220
• Номинальный выходной ток, А 1.2
• Максимальное входное напряжение, В 40
• Выходное напряжение, В 12

Цоколёвка показана на рисунке ниже. Там вы можете увидеть и отличия по подключению L7812 от L7912, работающего с общим плюсом.

При всех своих достоинствах, данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А, что зачастую не позволяет его использовать для питания различного рода токоемких устройств, к примеру автомобильную магнитолу. Однако неплохие характеристики этого стабилизатора и наличие защиты создали ему популярность. Описанная в datasheet схема увеличения максимального тока использует дополнительный мощный P-N-P транзистор.

Описанная же мной схема работает c N-P-N транзисторами, куда отлично впишутся КТ803/КТ805/КТ808, которые можно найти везде. Поэтому если вы живете в деревне и мощных P-N-P транзисторов вам не найти, как в 70-80-е годы прошлого века, смело собирайте.

Диод D1 компенсирует падение 0,6В на силовом транзисторе Q1, включенном по схеме эмиттерного повторителя. В качестве D1 пойдут 1N4007 и аналогичные. В качестве Q1 КТ803, КТ805, КТ808, КТ819 в металлических корпусах. Можно все оставить так, а можно сделать и так:

Как выбрать радиатор? Выделяемая на силовом транзисторе мощность приблизительно равна:

P=(Uвход-Uвыход)*Iнагр

Тогда приблизительно каждый ватт тепла необходимо рассеить на 10см2 охлаждающей поверхности.

Сам стабилизатор L7812 устанавливается на тот-же радиатор или на отдельный, по площади приблительно в 30 раз меньшей, чем у Q1.

Какой выбрать максимальный ток полученного стабилизатора? Здесь все зависит от тока, который вам нужен. Это должен быть такой ток, который не выходил бы за пределы допустимого для Q1. Предположим максимальный ток 3А. Падение напряжения на резисторе R1 — 0.6В. Тогда:

Рассеиваемая им мощность: P=(Uпад^2)/R1=1.8Вт, с технологическим запасом 50% вам потребуется резистор мощностью 4Вт.

Источник



Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

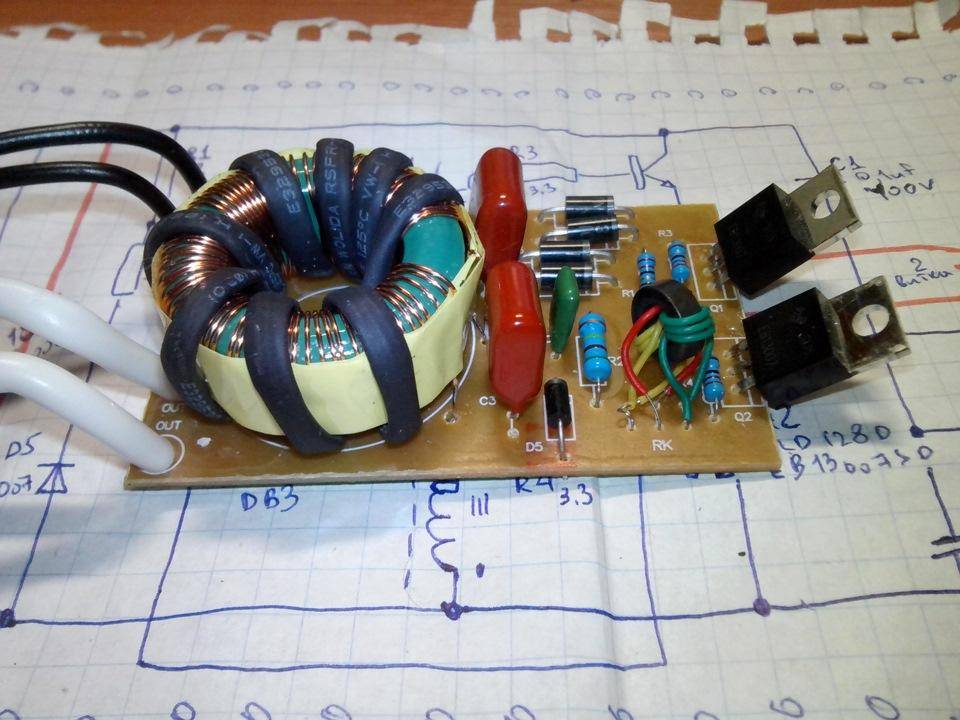

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Здесь мы поговорим об импульсных блоках питания (ИБП), которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах.

Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Основной принцип, положенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Гц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.

Преобразование осуществляется с помощью мощного транзистора, работающего в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый –выполняется по схеме импульсного автогенератора (например, такой использовался в ИБП телевизоров 3 – 4 УСЦТ) и второй – с внешним управлением (используется в большинстве современных радиоэлектронных устройств).

Поскольку частота преобразователя обычно выбирается от 18 до 50 кГц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно компактны, что является немаловажным параметром для современной аппаратуры.

В ИБП используются два принципа реализации цепей слежения – «непосредственный» и «косвенный». Выше описанный метод называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора (рисунок 2).

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.

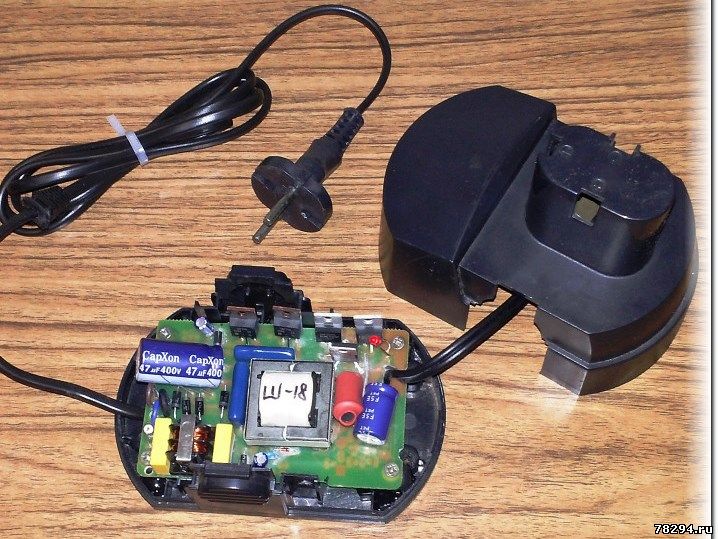

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

1 Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте

Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться

Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки

Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура

Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Блок питания для шуруповерта 12в своими руками

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания

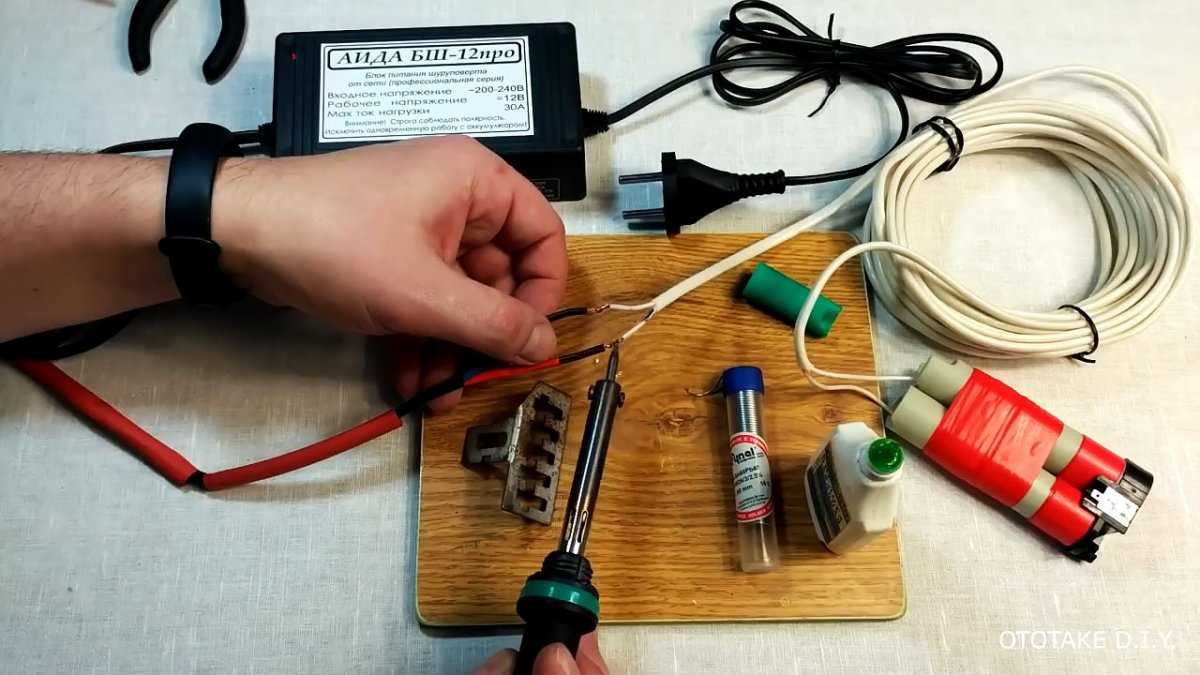

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

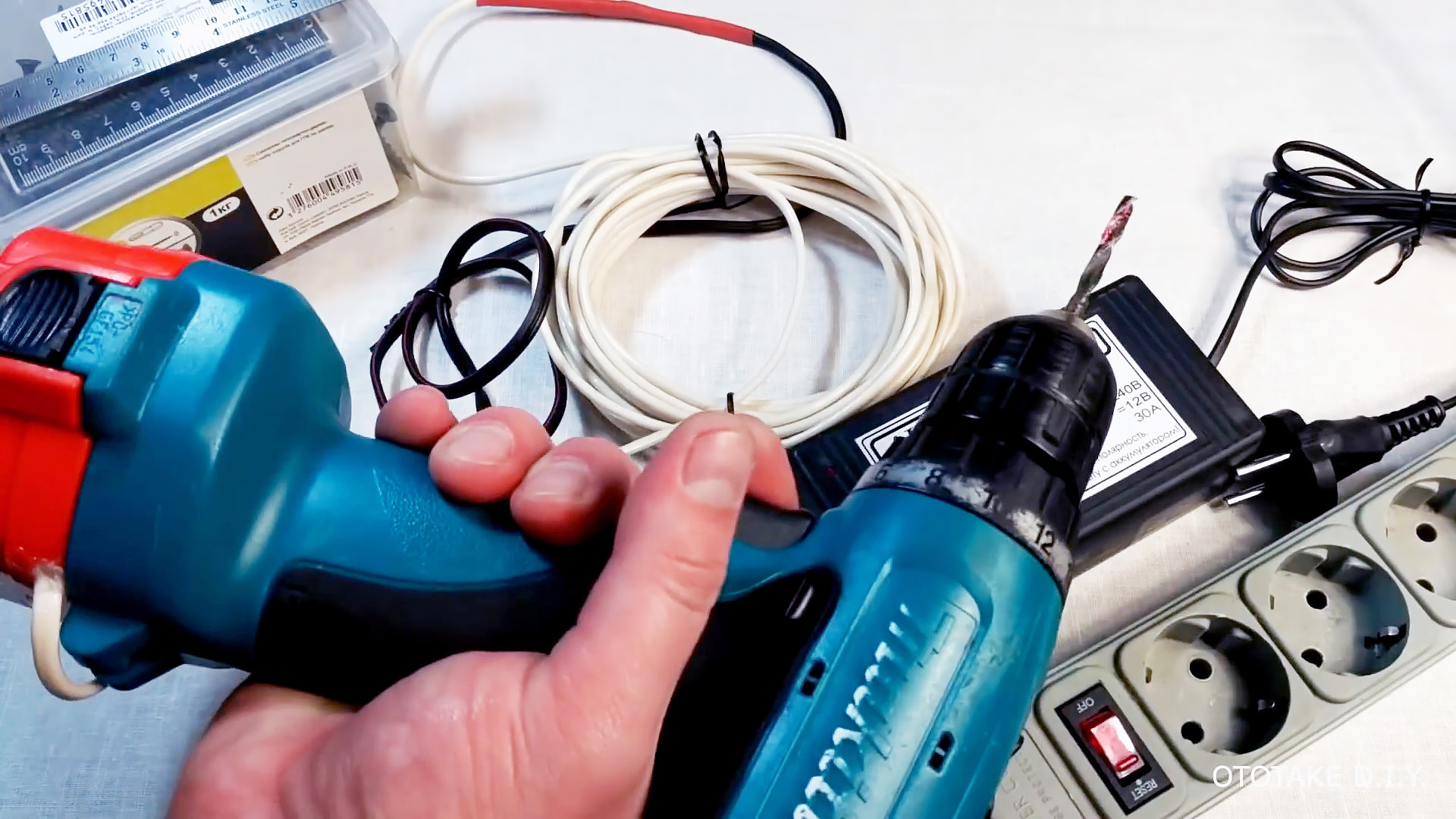

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности

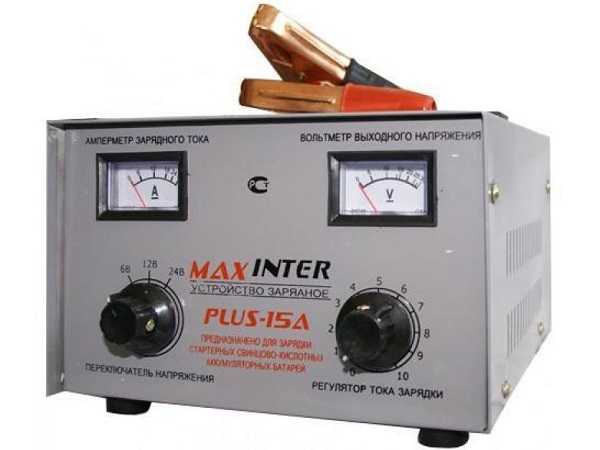

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Давайте прибору отдыхать по 5 минут через каждые 20;
• Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
• Очищайте блок питания от пыли;
• Не пользуйтесь большим количеством удлинителей;
• Нельзя использовать прибор без заземления;
• Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

• из компьютерного БП;
• используя блок питания от ноутбука;
• из зарядки автомобильного аккумулятора;
• из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

• разбирают корпус компьютерного БП;
• убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
• затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

• припаивают к желтому и черному проводам один конец шнура;
• разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

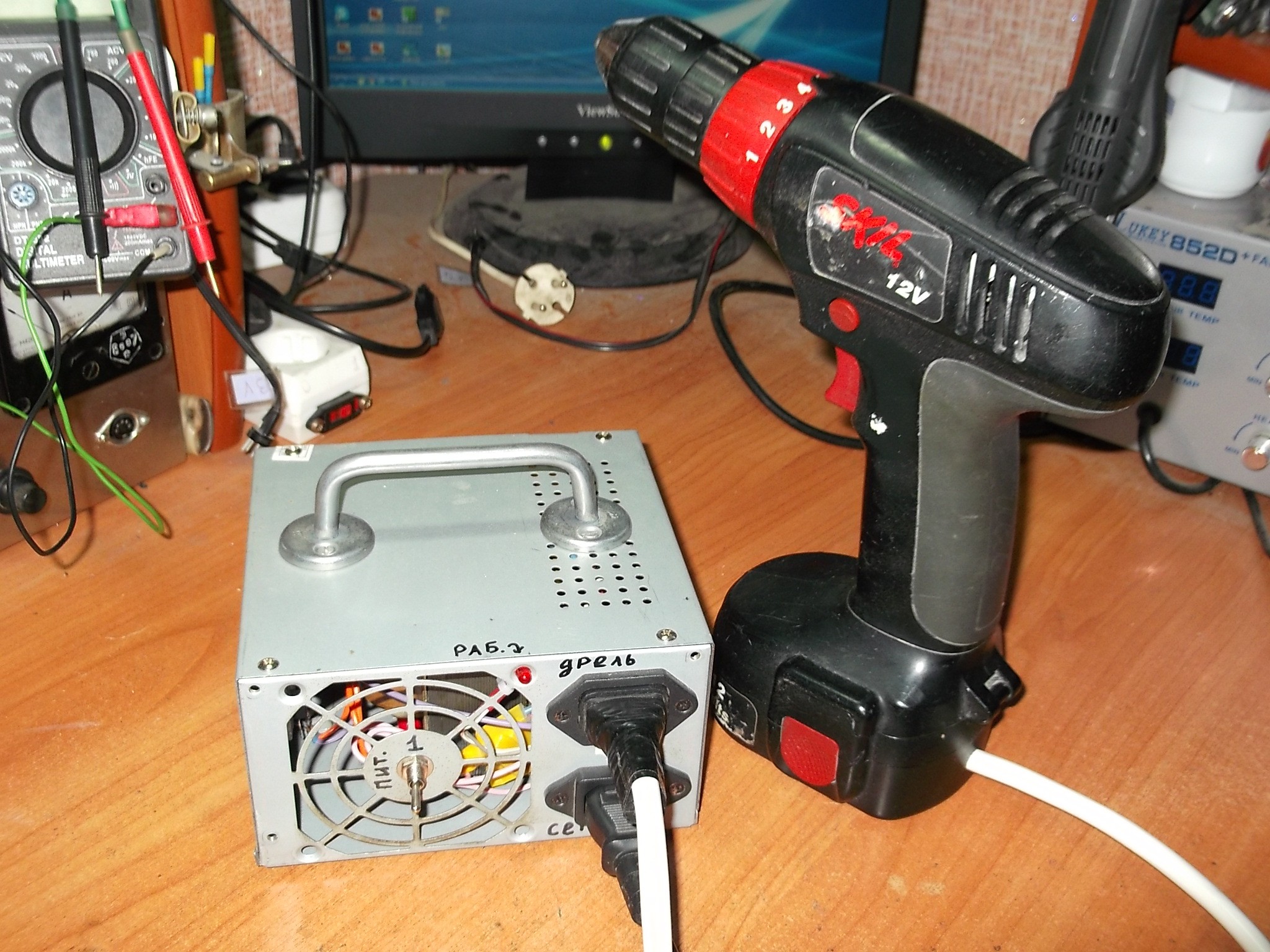

В итоге получится оборудование примерно как на фотографии ниже.

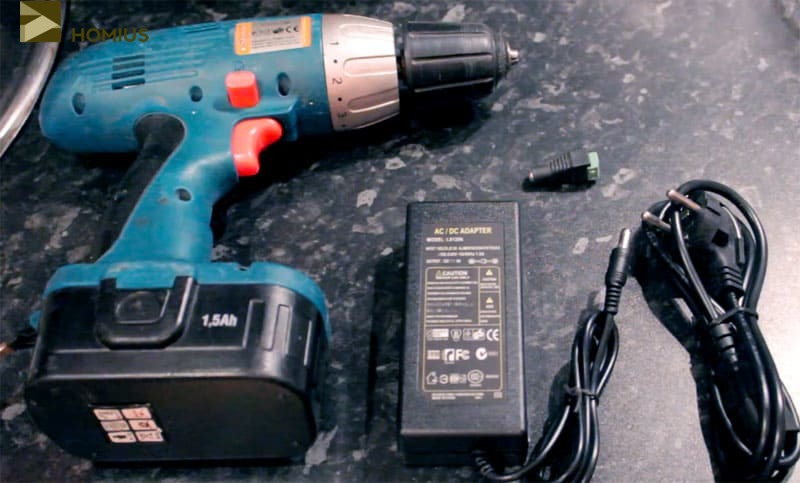

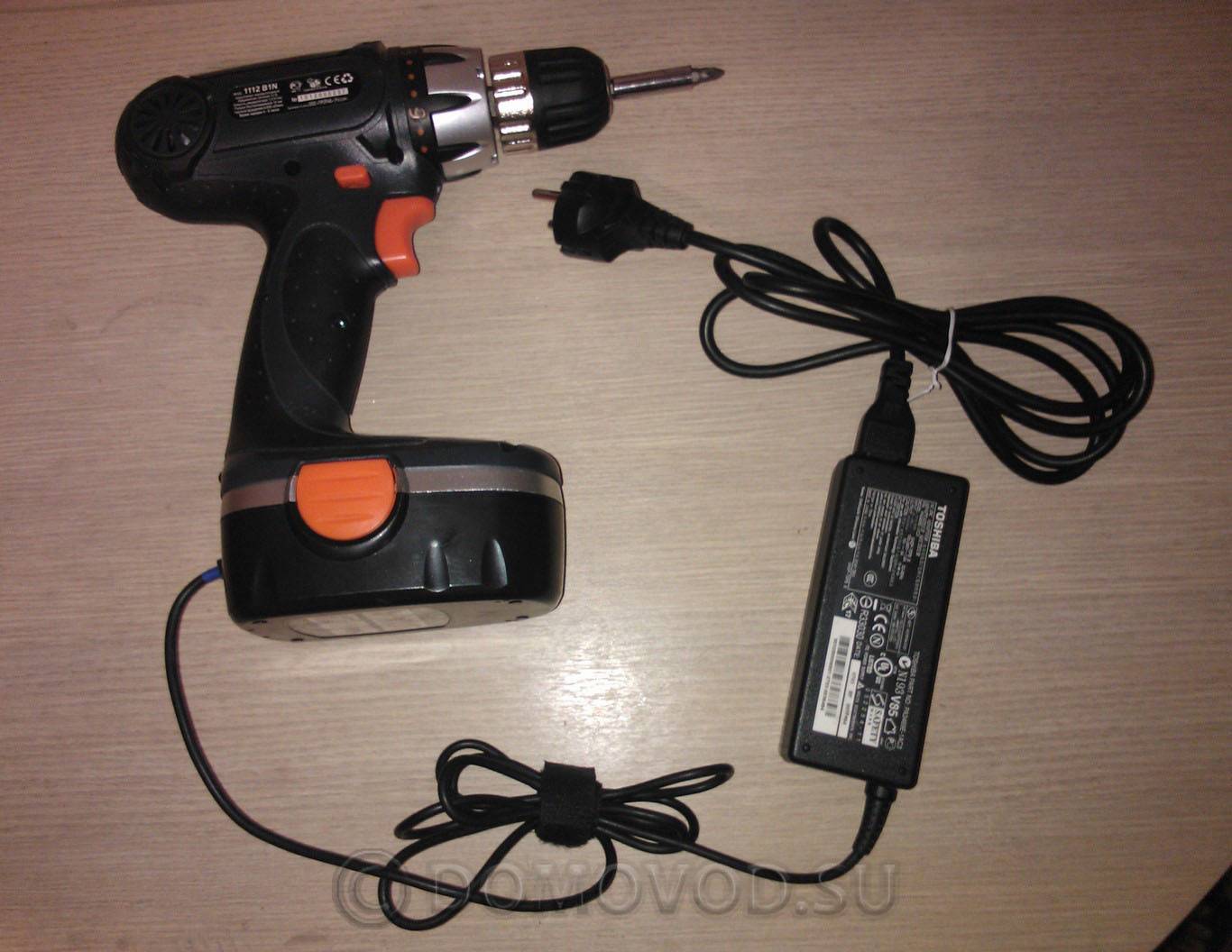

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

• от выходного шнура зарядки срезают кусачками разъем;
• оголяют концы проводов;
• разбирают шуруповерт;
• припаивают проводки зарядки к соответствующим контактам инструмента;
• собирают электроинструмент;
• проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

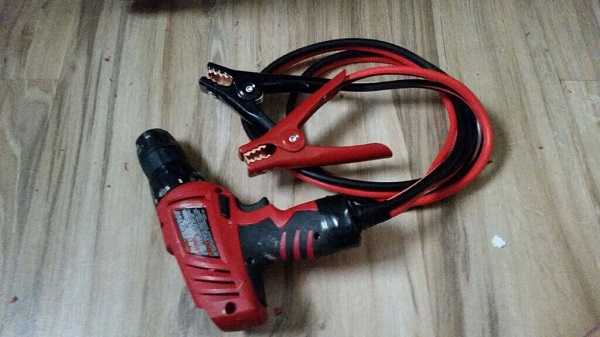

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

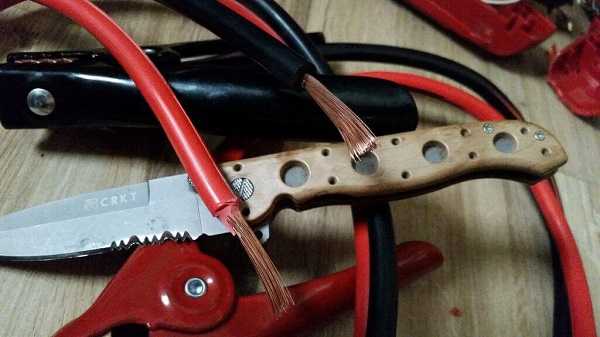

• подбирают 2 многожильных проводка нужного сечения;
• к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

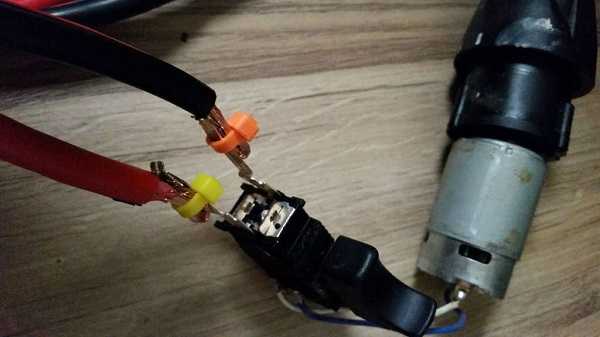

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

https://youtube.com/watch?v=zwxsg9lxbKo

tehnika.expert

Предыстория

Давным-давно, переезжая в новую квартиру, я получит в подарок так называемый «бытовой шуруповёрт» под маркой PRORAB 1112 B1N. Это простенький китайский девайс, сотни видов которых продаются в наших строительных и не очень супермаркетах. Свою роль в переезде он сыграл — был и миксером, и использовался на сборке мебели и закручивании шурупов на порогах, после чего был незаслуженно забыт. В пользовании у меня появился общеупотребительный Hitachi DS12DVF3, а PRORAB вместе со своим китайским аккумулятором оказался забыт на лоджии.

Три года хранения на замерзающей лоджии не пощадили банки, и после обнаружения шурика во время весенней уборки, пользоваться им уже было нельзя — силёнок хватало на пару саморезов. В то же время работа для вспомогательного винтовёрта/дрели имелась — во время изготовления бытовой мебели очень надоедает менять оснастку.

Так я пришёл к идее превращения старого аккумуляторного шуруповёрта в сетевой. Делать это предстояло, понятное дело, своими руками — новый Прораб стоит 1500 р., сменный аккумулятор на него — 1200 р. Выбор экономного владельца, что называется, очевиден — переделываем своими руками в сетевой.

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке

А низковольтный шнур можно сделать любой длины; ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока! Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт. Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля

Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Популярное:  Как отремонтировать своими руками шуруповерт: практические советы

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.2. Находим маркировку с указанием напряжения питания (запоминаем его).3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,минимальная требуемая сила тока,требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.
