Печь в гараж своими руками

Сборка

Сделав заготовки, приступаем к сварке и сборке печки.

1. Элемент днища кладём на горизонтальную поверхность и ставим у её края боковую стенку. Проверяем угольником прямой угол между ними, привариваем на точечные прихваты с шагом 10 см. Убеждаемся, что у нас получился прямой угол, затем провариваем стык. Аналогично поступаем со второй стенкой.

2. Отрезаем два куска уголка: их длина совпадает с размером печки. Ставим метки изнутри на стенках, где будет располагаться колосниковая решётка, и привариваем по ним уголки (полками вниз). Стык уголка и стенки провариваем с двух сторон.

3. Придаём конструкции жёсткость и соответствие нужной геометрии: закрепляем заднюю стенку. Здесь всё просто: приставляем её к торцам боковин и прихватываем изнутри без полной проварки стыка; если вдруг что-то пойдёт не так, мы подрежем болгаркой прихватки и отсоединим деталь для корректировки конструкции.

4. Устанавливаем зеркало и перегородку, образующие верхнюю камеру. Но перед этим приварим крепления для них. Отрезаем 8 кусков арматуры длиной 5 см и диаметром 8–10 см. Делаем метки по высоте канала (смотрите в чертёж) и привариваем, как показано на рисунке. Жёсткое крепление перегородок недопустимо: из-за высокой температуры в этой части буржуйки они со временем придут в негодность и потребуют замены.

5. Приступим к изготовлению колосниковой решётки. Арматуру диаметром 8–10 см нарезаем на 25 полос (их длина меньше ширины печи на 2 см), этим мы обеспечим запас хода, и решётка будет становиться на своё место свободно. Вырезаем две полоски из листовой стали (ширина совпадает с шириной уголка). Размещаем их на первом и последнем кусках арматуры по краям и прихватываем сваркой. Аналогичные действия совершаем с остальными кусками арматуры. Переворачиваем решётку и провариваем стыки с обратной стороны.

6. В вырезанной по размерам крышке делаем отверстие и ставим гильзу для подсоединения дымохода. Легче всего отверстие прорезать пропановым резаком, но если таковой отсутствует, то можно прожечь по контуру дуговой сваркой на повышенном токе. Для гильзы нужен отрезок трубы диаметром 10 см и высотой 20 см. Привариваем её.

7. Перед креплением крышки провариваем прихваченные стыки на задней стенке, так как после установки это будет непросто. Теперь смело привариваем крышку к боковинам и задней стенке.

8. Ставим готовую колосниковую решётку на место.

9. Установка лицевой части. Сначала вырежем верхнюю панель по размерам из чертежа и просверлим 5 отверстий в шахматном порядке для забора вторичного воздуха (сверлом 5–6 мм). Прихватываем панель сваркой в нескольких точках по верхней части и бокам корпуса, она при этом должна слегка прикрывать торец зеркала. Как только проверили геометрию и размеры, провариваем стыки.

10. Следующий этап — нижняя панель, закрывающая зольник, с дверцей поддувала. Сначала вырезаем саму панель и прямоугольный проём под дверку. Размеры высоты указаны на чертеже, ширину отмеряем по конструкции будущей печки, так как она может отличаться от приведённых на бумаге. Оптимальный вариант — 1/2 от ширины печи. Дверца вырезается по проёму.

11. В самой дверке сверлим отверстие под болтовое соединение запирающей лямки (это стальная полоска шириной 2–3 см и длиной 10–12 см, с загнутым концом в 2–3 см). Завес делается из куска трубы и стальной пластины. Дверка надевается трубкой на пруток, приваренный к корпусу слева от проёма. Для запирания справа на корпусе приваривается кусок уголка или изогнутая полоска.

12. Дверца топки (центральная часть печи) и завесы делаются аналогично нижней, исключение только составит то, что не придётся вырезать проём под неё в цельном листе: делать будем из полос шириной 4–5 см. Крепятся они сваркой к торцам боковых стенок, к верхней и нижней лицевым панелям.

13. Печь готова, надо её поставить на ноги. Для ножек подойдёт труба диаметром 15–20 мм. Нарезаем её на 4 части длиной 20 см. Чтобы печь своим весом не продавливала напольное покрытие, к трубкам привариваем пятаки из листовой стали 5×5 см. Можно этого не делать, если буржуйка будет стоять в гараже или подсобном помещении, но с пятачками она станет устойчивее. Осталось приварить ножки к днищу по углам, отступая от краёв 3–5 см (в зависимости от габаритов печи).

14. Для улучшения внешнего вида агрегат покрывается термостойкой краской. Дымоход стоит делать разборным: с хомутными соединениями для удобства чистки. Конструкция дымохода зависит от места установки печи, чтобы вывести его наружу.

Устанавливая печь в гараже, важно заранее продумать дополнительные меры безопасности нахождения печи рядом с автомобилем и способы удержания тепла во время работы печи

Разновидности буржуек

В основе классификации данного вида печей лежит материал, из которого они изготавливаются, функциональные опции и конструктивные особенности, касающиеся эффективного использования топлива.

Что касается материалов, то в основном печи буржуйки для дачи на дровах изготавливаются из стали, нержавейки или чугуна. В принципе, сильных отличий между моделями нет. Единственное, что можно отметить, что чугунные образцы весят гораздо больше стальных аналогов, печки из нержавеющей стали являются самыми дорогими.

Чугунная модель

Что касается внешнего вида, то в заводских условиях можно изготавливать шедевры металлического искусства. И это касается и стальных, и чугунных печек. А вот в домашних условиях чугун не расплавить, поэтому, когда стоит задача изготовить печь буржуйку для дачи своими руками, то это касается только стальных моделей.

Следующее разделение касается принципа сжигания дров. Здесь две позиции:

• Классическая конструкция, которая описывалась выше.
• Буржуйки длительного горения.

Вторая категория позволяет сжигать топливо при малом поступлении кислорода в зону горения дров. При этом само топлива не горит, оно постепенно тлеет, выделяя достаточно большой объем тепловой энергии. Необходимо отметить, что конструкция печей длительного горения сильно отличается от классической.

Стальные печи

Во-первых, в ней не одна камера. В основном используются двухкамерные конструкции, но камер может быть и больше. Во-вторых, в каждую камеру проведены каналы, по которым воздух поступает внутрь. При этом в топочный отсек требуется небольшое количество кислорода. А вот в камеру дожига, где сгорают угарные газы, требуется большое количество свежего воздуха, потому что сгорать может только смесь угарных газов и кислорода. При этом, сгорая, горючая смесь выделяет много теплоты. А значит, это дополнительная энергия, которая повышает КПД буржуйки.

Что касается функциональности, то буржуйки можно разделить на две категории.

• Печка для отопления.
• Комбинированный вариант, когда печь не только отапливает помещения дачи, но и на ней можно готовить пищу. Такие буржуйки называются – с варочной панелью.

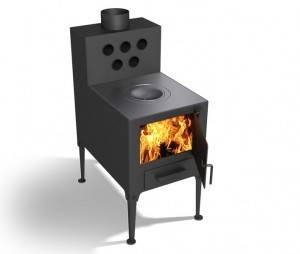

Комбинированная буржуйка

Как правильно выбрать

Выбирать печку буржуйку на дровах для дачи надо, учитывая основные теплотехнические параметры агрегата.

• Производительность или мощность отопительного прибора. Чаще всего для подбора используется простое соотношение: на 10 м² обогреваемой площади необходимо выделять 1 кВт тепловой энергии. При этом учитывается, что высота потолков комнат на даче не превышает 3 м, и в них нет ни окон, ни дверей. А так как последний критерий невозможен, то за количество тепловой энергии берется показатель 1,3-1,5 кВт.
• Тип используемого топлива. Обычно это дрова. В моделях длительного горения можно использовать опилки, мелкие ветки, листья. Для них сегодня специально выпускаются брикеты и пеллеты. Специалисты не рекомендуют использовать в буржуйках для топки уголь, особенно это касается печек длительного горения.
• Выбор производителя. Еще совсем недавно буржуйки на рынке были представлены отечественными производителями, которые выпускали только классические модели. Сегодня с появлением зарубежных аналогов, таких как канадские печки типа «Булерьян», разнообразие расширилось. Но надо отдать должное отечественным производителям, которые на сегодняшний день являются одними из лучших в плане изготовления печного оборудования воздухонагревательного вида. При этом они предлагают достаточно широкий модельный ряд.

Модельная линейка отечественных буржуек

Необходимо отметить, что зарубежные образцы в основном изготавливаются из жаропрочного чугуна. Отечественные печи буржуйки для дачи на дровах – это в основном стальные конструкции. Кстати, в модельной линейке отечественных буржуек входит совершенно новые образцы, которые носят название «конвекционные». Отличаются они сложной конструкцией, в состав которой входят отдельная камера, куда производится отвод горячего воздуха. Он под действием температуры выходит через специальные каналы, которые располагаются в корпусе агрегата. По сравнению с классическими печками данная разновидность обладает повышенным коэффициентом полезного действия.

Экономичные и энергоэффективные печи для гаража на отработке

Преимущества и недостатки отопления дровами

Вертикальная круглая печь на дровах

Выбрав твердое топливо в качестве источника энергии для обогрева гаража, можно получить такие плюсы:

• низкая стоимость дров;
• не нужно покупать дорогих установок и дополнительно тратиться на электричество;
• небольшие габариты печки при высоких показателях продуктивности;
• отопительный прибор можно дополнительно использовать для приготовления и разогрева пищи;
• простота изготовления и монтажа установок на дровах. Не нужно дополнительно обустраивать массивный фундамент.

К недостаткам можно отнести, что такие отопительные приборы быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду. Для поддержания оптимальной температуры нужно постоянно подкидывать свежие дрова. Расход топлива значительно увеличивается.

Разновидности печек для гаража: выбор оптимального варианта

В гараже допускается установка разнообразных отопительных систем, которые работают на различных видах топлива: жидком, твердом, электрическом или газовом. Главные условия – агрегат должен обладать высоким КПД, при этом иметь небольшую стоимость и низкий уровень потребления ресурсов. Кроме того, устройство должно быть мобильным и безопасным.

Для отопления гаража используют различные агрегаты, которые отличаются принципом работы, видом топлива и особенностями эксплуатации.

Печи для гаража на дровах длительного горения. Принцип работы таких устройств заключается в конвертерном сжигании топлива. Агрегат требует профессиональной установки, но опытные мастера могут изготовить его самостоятельно. В качестве топлива используют дрова, пеллеты, торф, уголь и другие виды исключительно твердого топлива. Газ и жидкие горючие материалы неприменимы. Дополнительно необходима установка дымохода и системы утепления. Относится к разряду дорогих устройств.

Буржуйки для гаража. Компактный, удобный и доступный по стоимости вариант печи, которую легко соорудить самостоятельно, используя базовый чертеж. Главный недостаток буржуек – повышенная угроза пожара.

Печи для гаража на отработке – это наиболее экономный вариант, функционирующий на машинном масле, которое уже отработало свой ресурс в двигателе.

Выбор представленных на рынке вариантов печей для гаража очень широк

Кирпичная печь для гаража позволяет получать мягкое тепло на протяжении длительного времени, но при условии полного прогревания. Поэтому такой вариант подходит для людей, которые работают в гараже каждый день.

Инфракрасные обогреватели. Такое оборудование не годится для металлических конструкций и сооружений в полкирпича. Металл плохо отражает, а кирпич поглощает такую энергию, что приводит к малой эффективности данного вида отопления.

Подготовка к работе

Сразу нужно определиться с размером будущей печи. Как правило, для небольших гаражей на одну машину подойдёт габарит в 60х60 сантиметров. Ширина стенки в таком случае буде в два кирпича. Подбирая место, нужно убедиться в том, что печь не станет мешать заезду и работам с машиной. Чаще всего печь кладут у задней стенки.

Далее нужно подготовить чертёж будущей конструкции, по которому можно провести расчет материала для печи в гараже. Для постройки потребуются следующие инструменты:

1. Металлическая рулетка.
2. Строительный уровень.
3. Мастерок.
4. Отвес.
5. Угольник.
6. Печной молоток.
7. Емкость для замешивания раствора.

Также понадобятся следующие материалы:

1. Металлическая проволока.
2. Щебень.
3. Глина.
4. Шамотный кирпич.
5. Керамический кирпич.
6. Цемент.
7. Рубероид.
8. Песок.

Для постройки нужны ещё такие элементы, как:

1. Стальные трубы для дымохода.
2. Задвижки для дымохода.
3. Дверки для топливника и зольника.

Важно! Для печи не обязательно использовать фундамент. Но при условии, что её вес не превышает 500-600 килограмм. Можно ограничиться только залитой на пол армированной стяжкой

И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения

Можно ограничиться только залитой на пол армированной стяжкой. И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения.

Для сбора фундамента выполняются следующие действия:

1. Выкапывается яма глубиной не более 70 сантиметров.
2. Засыпается песком, а затем щебёнкой.
3. Изготавливается раствор из одного ведра цемента и воды, а также трёх вёдер песка. И заливается поверх щебёнки.
4. Выравнивается, после чего цемент должен застывать не менее суток.
5. Укладывается 2-3 слоя рубероида.

Подготавливается раствор для кладки печи. Для этого необходимо:

1. Замочить глину как минимум на трое суток.
2. Перемешать и очистить от комочков.

Важно! В зависимости от типа глины, может потребоваться добавление речного песка, для того, чтобы устранить излишнюю жирность глины. Правильность консистенции глины проверяется таким образом:. Правильность консистенции глины проверяется таким образом:

Правильность консистенции глины проверяется таким образом:

1. Высушивается из глины шар в пять сантиметров.
2. В том случае, если во время сушки шар не потрескался, его необходимо бросить на бетонный пол с метровой высоты.
3. Если шар сохранил свою твёрдость, то раствор годится для применения.

Печь для гаража на жидком топливе (отработанное масло, солярка)

Отопительные конструкции на отработанном масле, пользуются повышенным интересом автолюбителей, так как замена расходных материалов происходит регулярно. Такая система особенно актуальна для обогрева гаражных СТО, товарищеских кооперативов и частных помещений. Сделать печь достаточно просто.

Конструкция агрегатов также подразумевает авторскую работу, от компактных приборов до крупногабаритных станций с высокой теплоотдачей. Элементы больших и маленьких печей, как и принцип работы идентичны. Основными элементами служат две емкости. Жидкое горючее заправляется в нижний резервуар с поверхностным розжигом. По перфорированной трубе пары горючего поднимаются к верхнему резервуару, в котором происходит их окончательное окисление. Перфорация трубы, соединяющей две емкости, обеспечивает доступ кислорода.

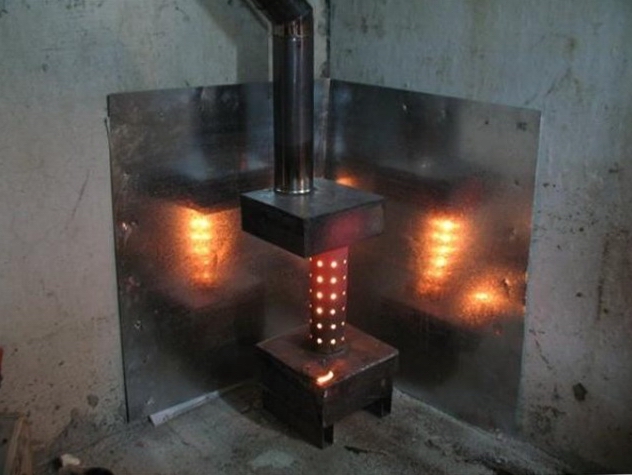

На фотографии мы можем наблюдать работу самодельной печки на отработке. Зрелище, завораживающее!

Как и для любой другой печи, для агрегата на жидком топливе необходим дымоход. Высоту трубы нужно поднимать не менее чем на 4 метра.

Еще одним неприятным нюансом является едкий запах, выделяемый в процессе розжига и разогрева печи на отработке. В остальном отопительный прибор не вызывает нареканий, он обеспечивает хорошую теплоотдачу и быстро обогревает помещение гаража.

Модифицированная печь на отработке

Мастера-умельцы предлагают усовершенствованную конструкцию обогревателя на жидком топливе. В улучшенном варианте, жидкое горючее сгорает в расположенной в нижней части трубы, металлической чаше, в которую топливо попадает капельным методом, позволяющим дозировать теплоресурс. Грамотная настройка капельной подачи топлива и воздуха позволяет использовать в качестве топлива солярку. При такой модификации печи, лишь малая часть паров масла попадает для догорания в перфорированную трубу. Конструкция тем самым более надежна в аспекте пожаробезопасности.

Для работы устройства необходимо обеспечить подачу воздуха за счет дымоходной тяги или в принудительном режиме (нагнетание вентилятором).

При желании такую конструкцию можно дополнить водяным контуром и обустроить в помещении радиаторное отопление, которое позволит согревать помещение 24 часа в сутки.

Преимущества печи на отработке: простота эксплуатации, отсутствие копоти и гари, пожаробезопасность.

Недостатки: тщательный контроль топлива на содержание воды и прочих примесей, хранить масло нельзя в холоде.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

• с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
• для прогревания пространства достаточно 30 минут;
• в каком бы углу не находился прибор, равномерно разогревается любой уголок;
• экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
• сделать можно из подручных материалов;
• устройство простое в эксплуатации;
• для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

• необходимо продумать систему дымохода;
• для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
• металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Буржуйка – простейший прибор для отопления гаража

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

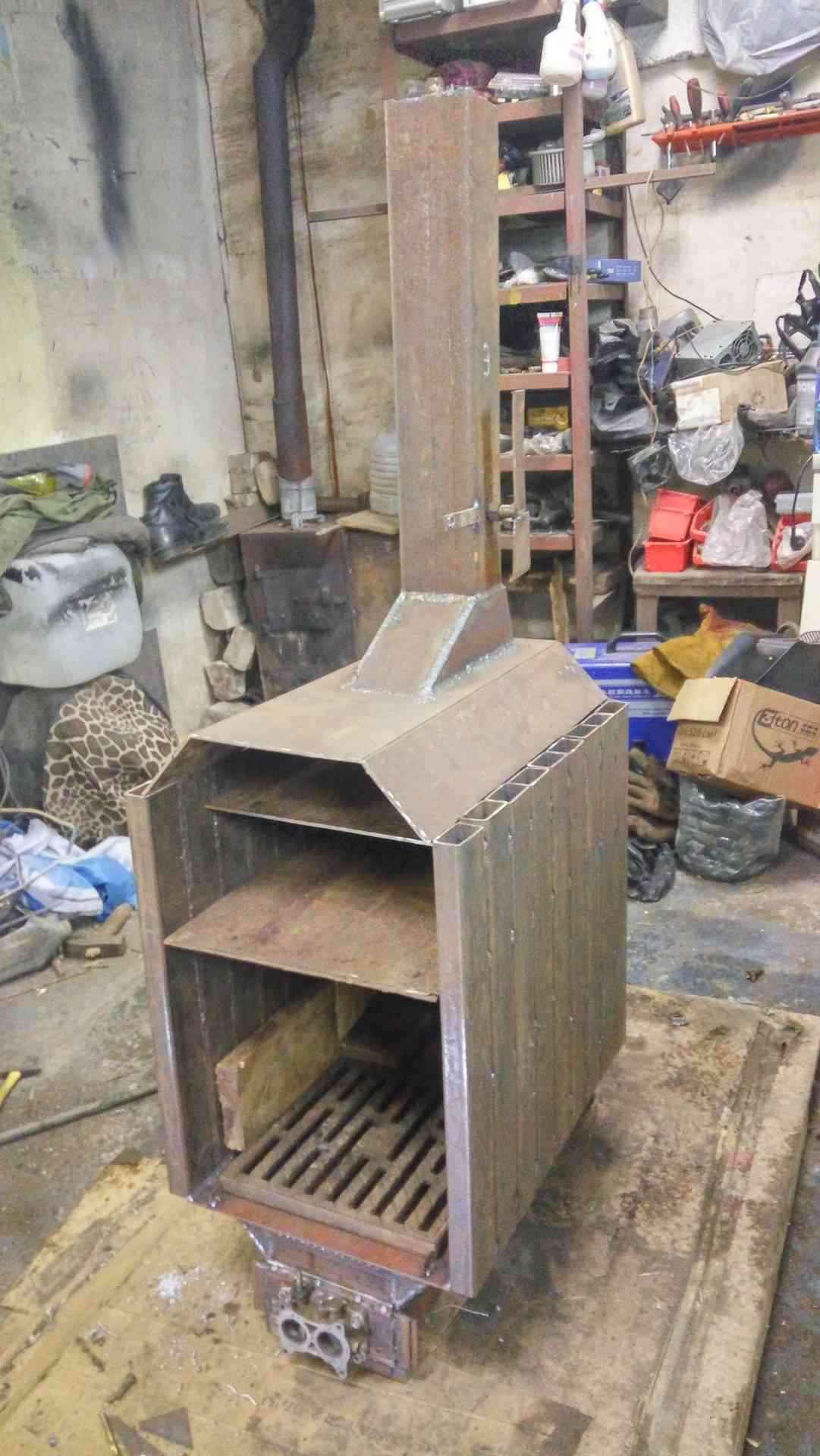

Прямоугольная металлическая буржуйка для гаража.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

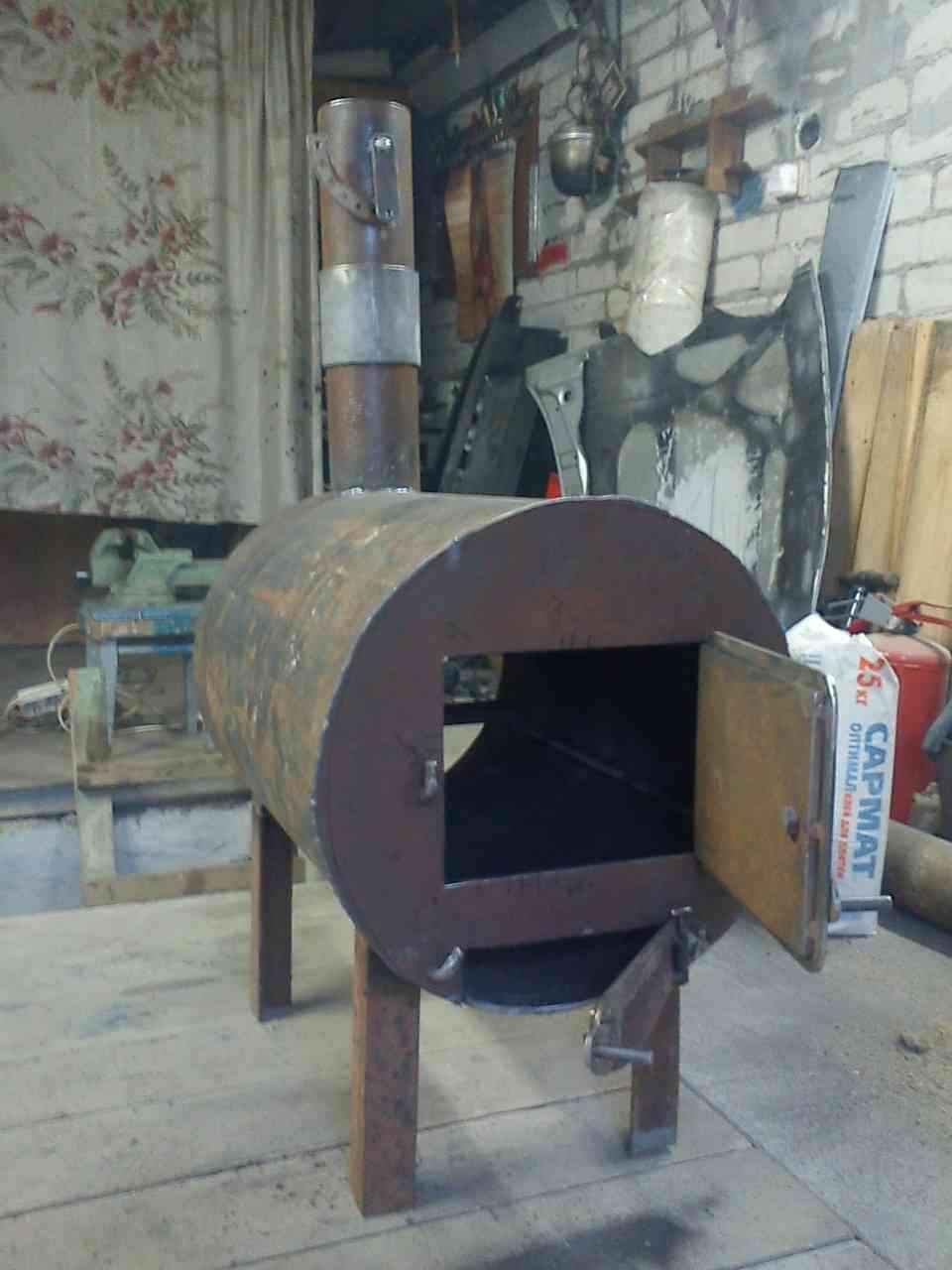

Круглая буржуйка из бочки для гаража.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

О температуре в гараже

В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.

Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения

Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло

Благодаря этому отопление гаража еще больше удешевится.

Буржуйка округлаяПринцип работы электрического конвектора

Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.

Печь позволяет создать в гараже оптимальные температурные условия

Подготовка основания

Перед подготовкой основания надо определиться с размерами. Чтобы обогреть пространство, предназначенное для одной машины, размеры кирпичной печи в гараж должны быть примерно 60×60 см. Ширина сложенной стенки при этом должна составлять два кирпича.

Дальше необходимо решить, с фундаментом будет печь из огнеупорного кирпича в гараж или без. Это зависит от веса конструкции: когда она не превышает 600 кг, можно обойтись армированной стяжкой, залитой на пол.

Схема фундамента для кирпичной печи

Для более тяжелой печки потребуется фундамент, но он не может быть связан с основанием здания. Чтобы подготовить фундамент в гараже, необходимо:

1. Первое, что потребуется сделать — вырыть в выбранном месте котлован глубиной до 70 см. При этом ориентируйтесь на слои грунта. Когда лопата почувствует песок, можно заливать фундамент.
2. Далее насыпается щебенка, а сверху — слой цемента. Это обеспечит прочность фундамента, а печка не будет разрушаться у самого основания.
3. Поверхность выравнивается раствором, приготовленным из ведра цемента, ведра воды и трех ведер песка. Ровное основание оставляют застывать на сутки.
4. Фундамент покрывают четырьмя слоями гидроизоляции и начинают выкладывать стенки конструкции.

При оборудовании дымохода кирпичной печи для гаража важно следить за тем, чтобы он не пересекался с перекрытиями на крыше. Несоблюдение этого правила может привести к обрушению. Дымоход является важнейшей деталью печки, который летом, когда печь не будет использоваться, сможет использоваться в качестве вентиляции

Лучший вариант — съемная конструкция, выполненная в виде нержавеющей трубы из двух слоев с использованием базальтовой ваты

Дымоход является важнейшей деталью печки, который летом, когда печь не будет использоваться, сможет использоваться в качестве вентиляции. Лучший вариант — съемная конструкция, выполненная в виде нержавеющей трубы из двух слоев с использованием базальтовой ваты.

Дровяная печь

Особенности конструкции печи на «отработке»

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

1. Обеспечивается эффективное отопление помещения.
2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
3. Владелец экономит на эксплуатационных расходах, так как для отопления требуется или дешевое, или вовсе бесплатное отработанное топливо.
4. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

• Вес в пределах 30 кг.
• Вместимость в пределах 12 литров.
• Размеры в среднем 70x50x35 см.
• Расход отработки в пределах 1 литр/ час.
• Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

• Стальная труба.
• Две емкости.
• Металлический уголок.

Важно соблюдать толщину выбираемого материала — она должна быть не меньше 4 мм. Температура горения доходит до +700–900 градусов, и более тонкий металл быстро прогорит

В качестве емкости можно использовать, например, корпус старого компрессора от пришедшего в негодность холодильника советского образца, а также небольшой старый пропановый баллон.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем

Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

• естественный, за счет тяги дымохода;
• принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.
