Выбор печи на солярке для гаража и как изготовить своими руками

Достоинства дизельных теплогенераторов

— Установка устройства для отопления на светлом топливе является самой низкой среди прочих вариантов. Установка газового котла с учетом оборудования дымохода, получения разрешений у пожарников, санстанции, архитектурной организации будет стоить вам гораздо дороже. Также низкой стоимостью и простотой установки отличается электрический котел, но стоимость его энергоносителя – электроэнергии является крайне высокой. К тому же, далеко не каждая электрическая линия в состоянии выдержать такую высокую нагрузку.

— Если помещение, в котором устанавливается котел на светлом топливе, не контактирует с жилыми комнатами, то дымоход можно не обустраивать. В данном случае в стене делается отверстие, в которое выводится сэндвич – кусок дымоходной трубы таким образом, чтобы не произошло загорание стены. Больше никаких устройств не требуется. Турбина горелки самостоятельно выталкивает воздух.

— Работая в автоматическом режиме, котел сам поддерживает необходимую температуру воды в отопительной системе. Горелка автоматически выключается при достижении нужной температуры в системе и включается при остывании теплоносителя ниже установленного термического уровня. Горелка оснащена целой системой защитных устройств, обеспечивающих ее безопасное и надежное функционирование.

— Если правильно организовать работу системы, то отопители на дизельном топливе обеспечат практически идеальный температурный режим в помещении.

— В качестве энергоносителя используется светлое печное топливо, которое стоит приблизительно на 30% ниже, чем автомобильная солярка.

Недостатки отопления на дизельном топливе

— Несмотря на автоматизацию системы, она требует присутствия человека. Котел может быть оставлен без присмотра на время рабочего дня, но его нельзя оставлять для самостоятельного функционирования, например, на неделю. Причиной этого является плохое качество топлива, что может привести к остановке котла. Зимой это может привести к разрушению отопительной системы в целом. Решать эту проблему можно с использованием системы информирования с помощью смс. Это позволит вам быть в курсе состояния вашей отопительной системы.

— Горелка и котел требуют постоянного обслуживания.

— При некачественном топливе возможно присутствие в нем различных примесей, которые могут привести к засорению сопла и поломке насоса. Эту проблему можно решить при помощи фильтра. Труднее бороться с парафинами и другими веществами, имеющими высокую вязкость.

— Высокий уровень шума при работе.

— Горелка является энергозависимым устройством, которое требует наличия бесперебойного устройства.

Будьте внимательны при покупке топлива. Если ваша резервная емкость находится на улице и не утеплена, то необходимо приобретать зимнее топливо, а если бочка теплоизолирована, то возможно использование летнего топлива.

При выборе топлива для обогрева вашего жилья необходимо взвесить все «за» и «против» и остановиться на наиболее доступном и эффективном варианте.

Как обустроить дизельную печь своими руками

Лучший способ обогрева гаража — автономный дизельный обогреватель. Ее можно купить в магазине, но для экономии средств мотоциклисты могут сделать плиту своими руками.

Разбираемся с принципом действия конструкции

Принцип работы отопительного прибора основан на сжигании дизельного топлива и его паров. Конструктивно устройство состоит из.

• топливный бак;
• печь;
• нагревательный элемент.

Сначала в бак заливается дизельное топливо. После этого пар начинает выходить. Во время розжига создается нужная температура. Пары воспламеняются и начинают гореть.

Необходимые материалы и инструменты

Основными материалами для изготовления печи для сжигания топлива являются листовой металл, уголки, трубчатые изделия, крепеж, цилиндр. Все зависит от того, какой тип плиты выбрал автомобилист. Инструменты, которые вам понадобятся:

• сварочное оборудование;
• мельница;
• гаечные ключи;
• измерительные и маркировочные устройства.

Дровяная печь

Техника безопасности при эксплуатации самодельной печи

• Дрова и горючие материалы хранят на большом расстоянии от работающей печи.
• Для жидкостных устройств применяют только тяжелое топливо. Ацетон, бензин, растворитель, спирт используют для розжига.
• Под рукой всегда должен быть огнетушитель или мешок с песком.
• Не закрывать заслонку на выходе, пока в топке тлеют остатки дров. Велика вероятность угореть.
• Не перетапливайте дровяную печь. Раскаленные докрасна стенки могут повредить лакокрасочное покрытие автомобиля.

Любой вариант печи, сделанной своими руками, позволит произвести ремонт в зимнее время и поддерживать благоприятный микроклимат для машины. Это полезное устройство должно быть в гараже у каждого уважающего себя автовладельца.

Буржуйка длительного горения чертеж. Делаем буржуйку

1 Типы гаражных печей

Гаражная печка может работать на:

• дизеле;
• твердом топливе;
• электричестве;
• газе.

1.1 Дизельные печи

Печки для гаража, работающие на дизеле, включают в себя топку и емкость для топлива. Дизель поступает в топку через форсунку. Устройство оснащено вентилятором, разгоняющим воздух и обеспечивающим горение.

Внимание! Дизельная печка может быть оборудована дымоходом. В таком случае требуется обустроить в гаражном помещении вентиляционную систему. Дизельную печку возможно изготовить самостоятельно

Основное достоинство данного устройство заключается в малых габаритах и быстром нагревании холодного воздуха

Дизельную печку возможно изготовить самостоятельно. Основное достоинство данного устройство заключается в малых габаритах и быстром нагревании холодного воздуха.

1.2 Твердотопливные

Принцип работы твердотопливных печек простой. В топке сгорают дрова, уголь, торф, после чего дым выводится через дымоход. Минусом считается необходимость выделения места для размещения топлива.

1.3 Электрические

Сюда причисляются тепловые пушки, электроконвекторы. Электрические печи малогабаритны, не нуждаются в дымоходной трубе. Минусы – большая стоимость, шумность работы.

1.4 Газовые

Баллон с газом подсоединяется к печи посредством шланга. Топливо, которое переработано, выводится через дымоход. Подобное устройство не нуждается в доступе к электросети, является мобильным. У определенных печей есть интегрированные датчики газа, перекрывающие подачу топлива при возникновении утечки.

8 Разновидности

По способу изготовления, различают заводские и самодельные печи. Готовые печки обойдутся дороже, но зато покупатель такого агрегата сэкономит время и деньги на самостоятельное изготовление подобного устройства. Печь на дизельном топливе для гаража является той вещью, на которой экономить не стоит, т.к. она окупается очень быстро, нужно лишь правильно за ней ухаживать.

По способу нагрева, все дизельные печки можно разделить на модели с прямым нагревом, а также на печи с нагревом косвенным. У устройств прямого нагрева отсутствует система удаления отработанных газов, поэтому они не подойдут для маленьких помещений, концентрация CO в гараже окажется повышенной, что может привести к отравлению человека угарным газом. Аппараты косвенного нагрева пользуются большим спросом из-за их безопасности, они устроены несколько сложнее и состоят из:

1. Бачка для топлива (работают на солярке).
2. Камеры для сгорания.
3. Форсунок и винтов регулировки.
4. Основного корпуса.

Принцип их работы похож на дизельный двигатель трактора или бульдозера, из бака через форсунку топливо поступает в камеру, где происходит сгорание солярки. Далее, через теплообменник и сопло, подогретый воздух выходит в обогреваемое пространство.

По виду используемого топлива, различают печки, работающие только на соляре, мазуте или отработанном машинном масле. Существуют и универсальные печи (чаще всего – самодельные), которые способны работать на любом из перечисленных видов топлива.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

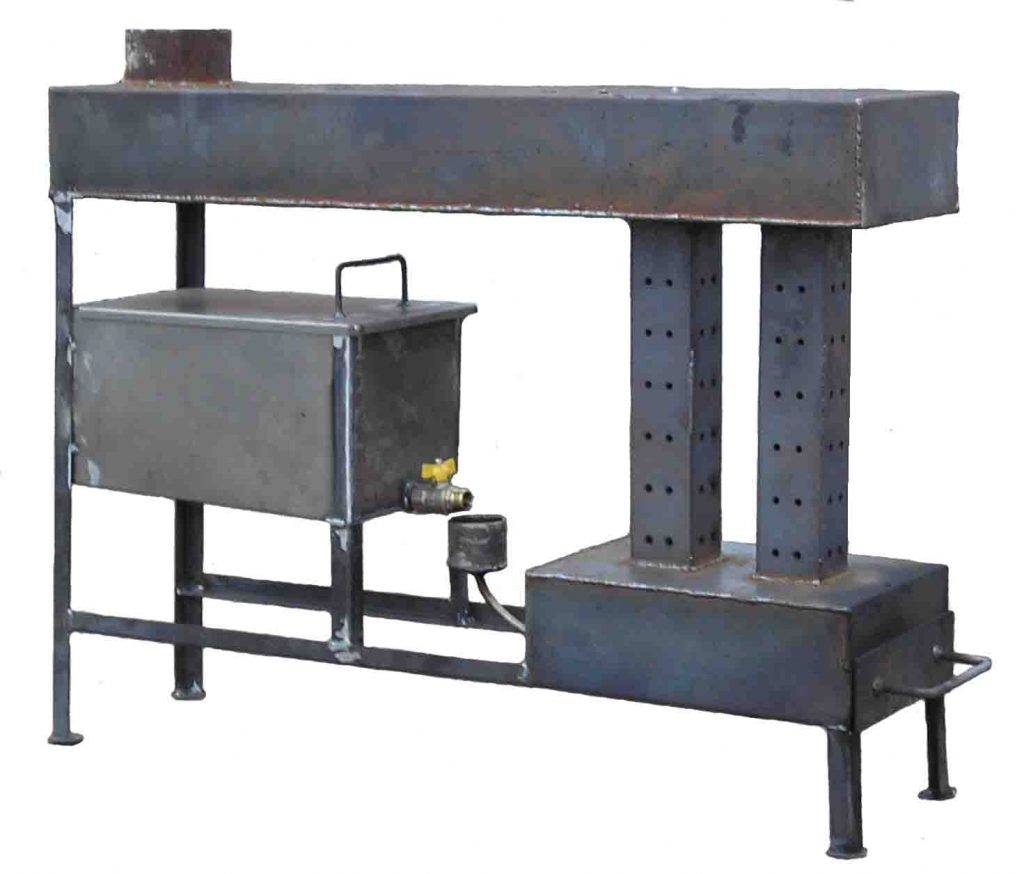

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Конструкция

• Топливный бак, который снимается и имеет клапан.
• Винт для регуляции.
• Блок, с наличием фитиля.
• Съёмная решётка.
• Отражатель.
• Горелка.

На корпусе находится отражатель, его окрашивают порошковым красителем. От него зависит обогрев здания.

По центру конструкции располагается горелка.

Топливный бак, находящийся в задней части прибора, подаёт горючее в фитильную чашу самотёком.

Регулировочным вентилем устанавливается мощность обогрева.

Мы представили общую конструкцию печей, но в идеале, некоторые модели отличаются. Это диктуется производителем, который их производит и поставляет.

В основном они изготовлены из огнеупорной стали и могут достигать до 10 кг в весе. Компактность прибора позволяет его транспортировать в различные места.

Печь на дизельном топливе своими руками

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива

Если стенки будут толще, необходимой для кипения температуры не достигнуть

Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки

Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь из стальных листов

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Виды устройства

Гаражная плита с дизельным двигателем может иметь следующие виды оборудования:

Двухконтурный газовоздушный или тепловой пистолет. Мгновенно обогревает помещение, но потребляет большое количество топлива. Сложны в изготовлении, так как требуют точеных, фрезерованных или штампованных деталей из жаропрочных материалов;

фитильная плита. Его конструкция аналогична керогазу, но с повышенным расходом топлива

В его конструкции важно соблюдать геометрические параметры всех деталей и узлов, так как в устройствах с мокрым фитилем количество выделяемого тепла при увеличении размеров устройства происходит гораздо быстрее, чем выделяемое тепло. Несовершенно спроектированная печь может взорваться от перегрева

Этот недостаток ограничивает наращивание тепловой мощности;

Капельный обогреватель — это эффективное, экономичное, технически простое отопительное устройство, которое можно построить своими руками из подручных материалов.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

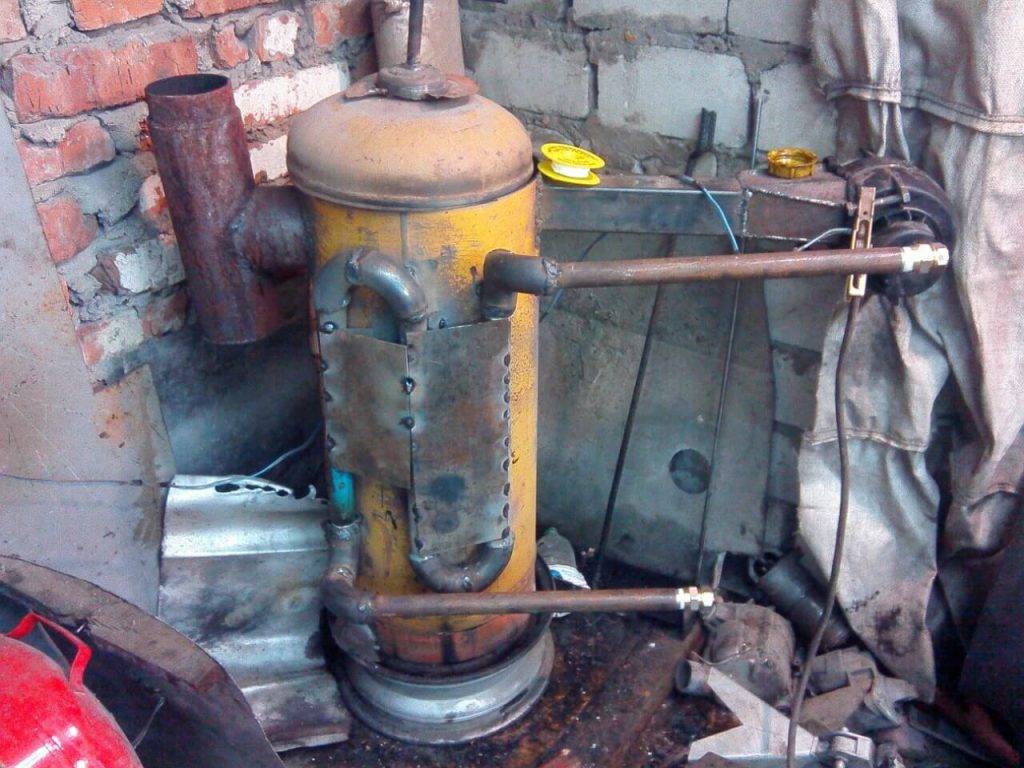

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
5. Затем открыть обратно, установив нужную степень нагрева.
6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

• Запрещено пользоваться прибором в плохо проветриваемом помещении.
• Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
• Запрещено использовать другое топливо, которое не указано в паспортных данных.
• Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

• Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
• Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
• После установки фитиля горелка и решетка возвращаются на свои места.
• Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
• Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
• Осуществляется розжиг горелки.
• Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
• Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
• При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
• Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.
