Особенности проектирования откатной конструкции
До начала выполнения работ необходимо нарисовать чертеж будущей конструкции, где будут указаны основные размеры отдельных элементов. Также следует рассчитать необходимое количество расходных материалов.
Размеры створки
Сдвижные ворота на даче изготавливаются по определенным размерам: ширине и высоте. Как правило, ширина полотна измеряется между основными опорными столбами с учетом габаритов имеющегося автотранспорта и угла его заезда на участок. Кроме того, по обе стороны от заехавшего на участок автомобиля должен быть зазор в 40-50 см. Так, для легкового автомобиля, ширина должна составлять не менее 2,5 м, если улица достаточно широкая. Если придется заезжать под острым углом, то лучше установить ширину проема 3-4 м. Для грузовых авто данный показатель увеличивается еще на 1 м.
Когда ширина полотна рассчитана, к данной величине прибавляются еще 20 см, необходимые для перекрытия щелей возле опорных столбов.
Высота ворот обычно соответствует высоте ограждения с учетом высоты направляющей.
Подбор направляющей
Основная сложность проектирования откатной конструкции состоит в расчете консоли с противовесом. Предполагается, что будут изготавливаться раздвижные ворота своими руками консольного типа.
Поскольку консоль не контактирует с землей или верхней направляющей, воротная створка удлиняется в полтора раза для создания противовеса. Для роликовых тележек необходимо обеспечить очень надежный контакт с грунтом, так как на них приходится основная весовая нагрузка. Эта задача возлагается на железобетонный фундамент, усиленный швеллером в верхней части.
Тип управления и фурнитура
Следует определиться с типом управления раздвижной створкой. Она может управляться комплектом автоматики или вручную
Также важно грамотно подобрать фурнитуру, состоящую из роликовой системы, нижнего и верхнего уловителей, кронштейна, бокового ролика, пластиковых заглушек
Какие конструкции откатных ворот лучше?
Откатные ворота бывают нескольких типов, отличающихся устройством, надежностью и конечно, стоимостью.
- Подвесная конструкция. В ней створка подвешена на роликах-подвесах на балке, по которой и передвигается. Как двери шкафа-купе. Это наиболее дешевая и надежная конструкция. Но с большим расходом материала. Еще одна особенность – расположение балки над проемом: большие, высокие машины могут не проехать. Хотя, существуют варианты с разборной балкой – после открывания можно снять перемычку, чтобы машина смогла въехать. Как выглядит такая конструкция – показано на фото.
- Откатные по нижнему рельсу. Створка ездит по рельсу, смонтированному в грунте под проемом. На одном из столбов устанавливается дополнительный направляющий ролик. Система изящная – никаких дополнительных конструкций. Но, видимо, не для нашего климата: в рельс забивается грязь, листья и снег.
- Консольные. Эта конструкция решает проблемы обеих вышеописанных: нет рельса, подверженного засорению, и нет перемычки сверху. Но, именно поэтому, она и самая дорогостоящая. Консольные откатные ворота бывают трех типов: с верхней балкой, с нижней и со средней. Движение створки на консоли осуществляется по роликовым блокам, установленным рядом с воротами. Принцип работы такой системы понятен по фото
Единственным минусом такой конструкции, помимо большой стоимости, является удлиненное пространство для отката: на саму створку и консоль. Чтобы выдержать большую массу створки, консольная балка имеет довольно значительные размеры – как правило, в полтора раза больше, чем сама створка, около 7 метров. Такая конструкция не позволяет использовать консольные системы открывания, если на участке в месте забора есть неровности рельефа.
Частично эту проблему можно решить, если использовать систему с верхней балкой. Но повышенная нагрузка в этом случае требует создания более мощных опор для консоли, что удорожает проект. Откатную систему с верхней балкой можно установить, если рядом есть строение, стену которого можно использовать для монтажа.
Откатные ворота со средней балкой являются компромиссным решением: для них потребуется более мощный фундамент, чем для конструкций с нижней, но не такой, как для системы с верхней консолью. Поднятая балка позволяет обойти незначительные неровности почвы. К тому же, механизм со средней балкой защищен от воздействия грязи и снега. Но по какой-то причине конструкции со средней балкой не пользуются популярностью у производителей ворот, поэтому и чертежи откатных ворот со средней балкой в интернете найти сложно – чаще всего предлагаются консольные системы с механизмом, расположенном внизу.
Откатные ворота своими руками
Откатные консольные ворота – довольно сложная конструкция. От соблюдения всех тонкостей в изготовлении, а главное, в монтаже, зависит, насколько она будет надежно и долговременно функционировать. Поэтому, стоит придирчиво и трезво оценить собственные возможности, прежде чем приступать к изготовлению конструкции своими руками.
Балка откатных ворот своими руками – не лучшее решение. Она имеет особый профиль, соответствующий роликовым системам. Поэтому, ее лучше прибрести готовой, вместе со всей остальной фурнитурой. Наиболее популярные бренды, производящие комплектующие для ворот, в том числе, и откатных – Дорхан и Алютех. Алютех – ведущий производитель комплектующих для воротных систем в восточной Европе. Компания Дорхан имеет производства в России, Китае и Чехословакии.
Каркас ворот можно собрать самостоятельно, обладая навыками обработки металла и сварочным аппаратом. Чертежи откатных ворот со средней балкой, нижней или верхней, можно посмотреть в альбомах производителей ворот. Основываясь на чертеже, показанном на фото, можно спроектировать конструкцию относительно конкретных размеров.
Этапы работ по изготовлению ворот своими руками можно посмотреть на видео.
Деревянные ворота на металлическом каркасе
Рисунок 1. Чертеж деревянных ворот.
Как выглядит комбинированная конструкция, показано на схеме (рис. 1). Вначале изготовим такое сооружение, такой проект наиболее прост в реализации, особенно для человека, умеющего обращаться со сварочным аппаратом.
Для строительства ворот вы можете воспользоваться представленной схемой. Возможно, вам придется внести в нее некоторые изменения, касающиеся высоты конструкции и ширины створок. Начинать работу с замеров и составления чертежа нужно не только для того, чтобы качественно ее выполнить, но и для приобретения нужного количества расходных материалов:
- профильных труб 80 х 80 мм для столбов;
- профильных труб 40 х 40 (40 х 20) мм для рам створок и укосин;
- досок 100 х 25 мм для обшивки полотна ворот и калитки;
- шариковых петель сечением не менее 25 мм;
- саморезов по металлу;
- запорной фурнитуры;
- стальных пластин для заглушек на торцы столбов;
- цемента, песка и щебня;
- различных пропиток для обработки металла и древесины.
Еще вам понадобятся :
- шлифмашинка;
- сварочный аппарат;
- электролобзик (ножовка, циркулярная пила);
- дрель-шуруповерт;
- угольник;
- уровень;
- отвес;
- рулетка;
- лопата или бур.
План монтажа деревянных ворот и калитки.
Отметьте места установки опор и выкопайте или пробурите ямы. Диаметр котлованов должен быть больше сечения труб не менее чем на 20 см. Столбы необходимо вкапывать в грунт не менее чем на 1/3 длины. В ямы засыпается подушка из песка и щебня. Ее толщина — 10-15 см. Подсыпка трамбуется и пропитывается водой. В котлованы устанавливаются столбы, но перед вкапыванием их следует:
- заглушить по торцам (нижняя заглушка должна быть больше сечения трубы);
- очистить от ржавчины;
- обработать антикоррозийным составом;
- покрыть нижнюю треть столба битумной мастикой.
Опоры устанавливаются по уровню или отвесу. В ямы закладывается арматура и заливается бетон. Пока он застывает, изготавливаются рамы ворот и калитки.
Изготовление и навешивание створок
Торцы профильных труб обрезаются под прямым углом или углом в 45°. Стойки и горизонтальные перемычки собираются воедино на плоской поверхности. Угольником проверяется, насколько правильно собраны створки (более точно качество сборки проверяется рулеткой, которой измеряются диагонали конструкции). Вертикальные и горизонтальные элементы каркаса окончательно свариваются. Вырезаются укосины и также привариваются к рамам. Установка створок и калитки ведется только через 2 недели после заливки котлованов под опорами бетоном.
Ограничитель-фиксатор открытого положения ворот: 1 – стойка, 2 – защелка, 3 – рама створки.
Перед навешиванием петель все каркасы следует надежно зафиксировать между столбами. После этого размечаются места установки навесов. Затем они привариваются к опорам и рамам. На створках и калитке монтируется запорная фурнитура. Все конструкции очищаются от заусенцев, окалины, ржавчины и покрываются антикоррозийным составом, грунтовкой и краской.
Теперь рамы остается обшить оструганными досками. Следует знать, что качественно сделать деревянные ворота не получится, если древесина не будет предварительно высушена в недоступном для прямого солнечного света месте (время просушки досок составляет 1,5-2 недели). После просушки и обрезки по размерам вагонка последовательно пропитывается антисептиком и антипиреном.
Перед вкручиванием крепежа в досках делаются отверстия. После ввинчивания саморезов они обрабатываются антисептиком. Доски не нужно укладывать вплотную друг к другу. Нужно оставлять небольшой зазор между ними, чтобы обеспечить компенсацию расширения. Равный промежуток между элементами обшивки получится, если между ними прокладывать планки одинаковой толщины. После ее монтажа древесина покрывается краской или лаком.
Форма обшивки ворот совсем не обязательно должна быть прямоугольной. Кроме того, доски можно поместить внутрь стальной рамы из профтруб или уголков. Опорные столбы можно облицевать кирпичом. В этом случае к ним привариваются закладные, к которым при установке ворот будут крепиться петли. Под кирпичные столбы нужно строить фундамент, а полость внутри кладки заполняется бетоном.
Типы конструкций откатных ворот
На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:
- Возможность сварки в домашних условиях.
- Надежность.
- Удобство эксплуатации.
С использованием рельса
Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.
К основным достоинствам рельсовых моделей относят:
- Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
- Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
- Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.
Рельсовые отатные ворота.
Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.
После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.
Консольные ворота
Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.
В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).
Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.
Среди преимуществ консольных ворот выделяют:
- Свободный ход движущихся узлов.
- Неограниченный заезд по высоте.
- Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
- Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
- Простоту монтажа электрического привода.
Консольные ворота, плотно прилегающие к ограждению.
Среди недостатков:
- Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
- Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.
Подвесная конструкция
Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:
- Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
- Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
- Устойчивость к взломам.
Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.
Подвесные откатные ворота.
Виды откатных ворот
Откатные ворота для любой дачи могут быть исполнены в следующих вариантах:
Подвесные
Ворота движутся по направляющей, которая закреплена сверху проема.
Схема подвесных ворот
На створке закреплены ролики, которые и перемещают ее в сторону. Конструкция достаточно надежна и долговечна, а ее работоспособность не зависит от атмосферных осадков или скоплений листвы на участке. Как недостаток, следует отметить ограничение по высоте проезда автотранспорта. Впрочем, высоту можно скорректировать, зная параметры своей машины. На практике такой тип ворот применяется редко.
Откатные по нижнему рельсу
Неподвижный рельс жестко закреплен на земле. На нижней части откатной створки установлены роликовые каретки, которые и перемещают ее по рельсу. На опорном столбе имеется ролик со скобой, который удерживает верхнюю часть створки.
Несмотря на простоту и низкую стоимость такой конструкции, у нее имеется существенный недостаток. Нижний рельс может забиваться листвой, мусором или снегом, затрудняя передвижение роликов. Чтобы нивелировать данный недостаток, можно использовать приподнятый над землей рельс и особую конструкцию роликовых кареток.
Консольные
Это более сложная конструкция, направляющая балка в которой находится на самой створке, двигаясь вместе с ней. А вот роликовые каретки закреплены неподвижно на земле. Сдвигающаяся створка не контактирует с поверхностью земли, поэтому ей не страшны снежные сугробы или опавшие листья.

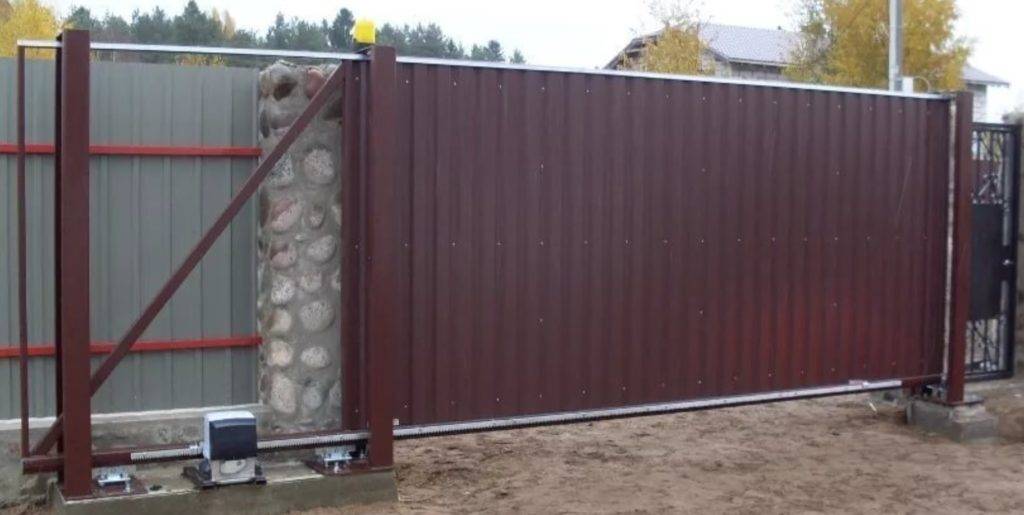

Консольные откатные ворота для дачи
Тем не менее, у нее имеется несколько особенностей:
- Ворота имеют противовес, который подбирается индивидуально.
- Длина отката створки получается вдвое большей, нежели длина самого сдвижного полотна.
- Слишком широкие проемы перекрыть чрезвычайно сложно, а конструкция, в этом случае, теряет свою надежность.
Материал полотна
При сборке откатных ворот первым делом определяется материал полотна, который будет зависеть только от ваших предпочтений и, конечно комплектующие.
Вот какие варианты материалов для полотна часто используются:
Профнастил. Этот материал очень лёгкий и прекрасно крепиться за счёт саморезов к конструкции откатных ворот. Его покрытие способно сохранять исходный вид несколько десятилетий. Так же вы можете подобрать листы настила в зависимости от ваших целей.
Вагонка. Древесина — материал достаточно качественный и прочный. Но срок службы его будет высоким только при обработке антисептическим раствором. К тому же, стоимость древесины высока и позволить её себе сможет не каждый.
Ковка. Кованный металл смотрится внешне презентабельно и очень прочен, может сохранять свои качества более ста лет. Установка автоматики для ворот такого типа будет так же проста, как и в любом другом варианте. Обойдётся же такой вид ворот дороже других.
Преимущества и недостатки откатных ворот
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
- для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.
Фурнитура для откатных ворот
Что касается участка для отката, то его длина рассчитывается по следующей формуле:
L = H x 1,4,
где L – длина ворот, H – ширина воротного проема в свету.
Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.
Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.
И еще несколько тонких моментов, касающихся хвостовика:
- если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
- при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.
Слева хвостовик, незакрытый отделочным материалом
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Поэтапный монтаж откатных ворот
Важно соблюдать последовательность строительных работ, выдерживая необходимые паузы между этапами для закрепления результата. Схема откатных ворот для дачи
Схема откатных ворот для дачи
Установка опорных столбов
Изготавливаются опоры из кирпича, бетона, камня, металла.
Металлические или бетонные опоры просто заливают и бетонируют в ямах глубиной 1 м и шириной 0,5 м. Столбы из камня или кирпича выкладывают, начиная с такой же глубины, армируя слои закладными в виде металлических площадок с приваренной к ним проволокой.
Изготовление фундамента
Длина фундамента должна быть больше длины противовеса на 30 см. Для этого выкапывается траншея глубиной не менее 1 м. Изготавливают закладную, используя швеллер шириной 20 см. К нижней части швеллера привариваются куски арматуры, длина которых равна глубине траншеи. Арматура скрепляется между собой короткими отрезками металла.
Схема фундамента
Совет: если ворота будут снабжены системой автоматики, то предварительно для нее прокладываются силовые кабели, помещенные в защитные гофры.
Швеллер устанавливается в траншею так, чтобы его верхняя плоскость находилась на уровне земли с учетом укладки плитки или асфальта. Арматура выступает в качестве силового пояса. Траншея бетонируется. После заливки бетон необходимо выдержать около 3-х недель.
Фундамент ворот перед заливкой
Изготовление откатной створки
Створка изготавливается из профилированной трубы сечением не менее 5 х 5 см. Сначала сваривается каркас рамы, а затем к нему привариваются заполняющие элементы. Для внутренних элементов можно использовать трубу сечением 2 х 4 см. Створка грунтуется и окрашивается.
Монтаж конструкции
- Монтируются площадки для установки роликовых опор. Их лишь прихватывают сваркой.
- На площадках устанавливаются ролики.
- Створку примеряется по месту методом накатки ее на ролики.
- Створка и тележки демонтируются.
- Роликовые опоры устанавливаются на свои места.
- Створка фиксируется в закрытом положении и выставляется горизонтально посредством регулировочных болтов.
- Внутрь направляющей балки вставляется ролик, а затем фиксируется болтом или сваркой.
- На верхний край полотна, напротив ближнего опорного столба, монтируется роликовый ограничитель.
- Устанавливается нижний, а затем верхний улавливатели.
- Выполняется регулировка улавливателей и опорных роликов.
- Торцы направляющей закрываются пластиковыми заглушками.
- Створка зашивается выбранным материалом.
Роликовая каретка
Подключение автоматики
Для установки автоматики приобретаются электропривод, зубчатая рейка, блок управления, концевики, пульт ДУ, сигнальная лампа, фотоэлементы. Как правило, в продаже имеются уже готовые комплекты с инструкцией.
