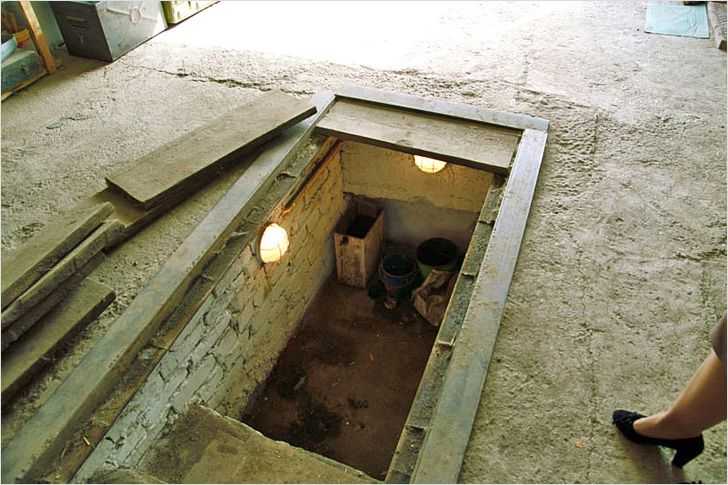

Освещение смотровой ямы в гараже

Монтаж светодиодного освещения в гараже своими руками

Варианты осветительных приборов для гаража

В зависимости от типа прибора, освещение в гараже может выполняться:

• Лампами накаливания;
• Люминесцентными лампами;
• Галогенными лампами;
• Светодиодными осветительными приборами.

Основным отличием вышеприведенных вариантов является соотношение генерируемого светового потока в Люменах на 1 Ватт электроэнергии. Поэтому прежде, чем выбирать конкретный тип устройств для стационарного освещения, рассмотрите все за и против для каждого из них.

Преимущества и недостатки осветительных приборов.

Лампочки накаливания отличаются относительно небольшой себестоимостью, они куда менее капризны в эксплуатации. Но, в сравнении с другими типами ламп, дают световой поток всего 7 – 17 Лм/Вт. Также они боятся разгерметизации стеклянной колбы.

Люминесцентные лампы имеют в разы большую стоимость, чем накаливания, но выдают порядка 45 Лм/Вт, что делает их куда более экономными. Но стеклянная колба такой лампы наполняется смесью газов и ртути, что может нанести вред при разгерметизации. Еще один существенный недостаток – лампа требует время на разогрев, пока достигается заявляемый уровень светового потока. А при температуре менее +5ºС такая лампа плохо загорается.

Галогенные светильники выдают от 15 до 22 Лм/Вт, но в отличии от предыдущих, их необходимо запитывать от низкого напряжения – 12 В. Также эти лампы боятся прикосновения голыми руками, из-за чего они очень требовательны при монтаже и эксплуатации.

Светодиодные лампы могут обеспечивать порядка 120 Лм/Вт, из-за чего они считаются самыми экономными лампами. Важным преимуществом светодиодных прожекторов является независимость от разгерметизации колбы – светодиоды будут обеспечивать ту же освещенность даже при разбитой колбе. К недостаткам таких ламп относятся чувствительность к форме и величине питающего напряжения.

https://youtube.com/watch?v=A-y6kev1VOo

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

• более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
• эффективное энергосбережение;
• отсутствие веществ, которые вредят здоровью человека;
• на их работе не сказывается нестабильная сеть;
• высокая степень отдачи света;
• элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
• способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Переносное освещение

В дополнение к основному освещению в гараже зачастую требуется подсветка в виде переносных светильников  для некоторых видов работ. Согласно ПУЭ 7 изд. переносное освещение должно быть выполнено на напряжении 12 или 24 В. Поэтому здесь нужно предусмотреть одну или несколько розеток на этот вид напряжения. Для осуществления идеи приобретается понижающий трансформатор 220/12 В

Важно правильно подключить его в распределительный щиток. Часто это делается вместе с установкой розетки в сам щиток

Переносной светильник для гаража

Альтернативный вариант — использование светильников на батарейках или аккумуляторах. Здесь стоит учитывать время, которое он может работать без подзарядки. Чтобы работы проводились бесперебойно, нужно запастись необходимым количеством таких светильников и прибавить к ним еще один.

Переносной светильник

Таким образом, чтобы организовать грамотное освещение в Вашем гараже, нужно учитывать много особенностей, таких как размеры помещения, зоны и их особенности, подбор нужных светильников с оптимальным типом ламп, продумать схемы управления светом. Все это технически возможно при наличии подключения гаража к основному источнику питания, но задача усложняется, если такого источника рядом нет и требуется организовать автономное освещение. О том как его реализовать, читайте в следующей статье.

Самые популярные светильники для гаражной ямы

Отзывы на форумах показывают, что самые популярные светильники для освещения ремонтной ямы — лампы дневного света, вкрученные в корпус с герметичной крышкой. Так лампа защищена от пыли и влаги. Для того, чтобы исключить повреждение корпуса осветительного прибора, на светильник крепится защитная решетка. Обычно эти лампы крепятся на стенах смотровой ямы гаража самостоятельно.

Последнее время увеличилось количество положительных отзывов о LED светильниках для освещения ремонтной ямы. Они безопасны, так как на них подается низкое напряжение. Кроме того, они яркие и потребляют мало энергии.

Другие полезные модели — переноски со светодиодной лампочкой. Длина электрического кабеля такой лампы по правилам безопасности — не менее четырех метров. Обычно переноска вешается на крючок, который не должен сильно выпирать из стены, чтобы не порвать куртку или не поцарапать кожу.

На форумах встречаются и совсем экзотичные варианты со светодиодами, например, использование в смотровой яме светодиодной ленты.

Кстати, налобные фонарики, о которых было сказано выше, часто используются автолюбителями

Выбирая такой прибор, необходимо обратить внимание на следующие характеристики:

• расположение светодиодов — главное, чтобы они не очень сильно увеличивали конструкцию фонаря;
• лучше выбирать фонарик с одним, но ярким светодиодом;
• количество светодиодов только увеличивает режимы работы, которые при освещении во время ремонта совсем не нужны: обычно достаточно только одного яркого светодиода.

Нередко автолюбители не скупятся и приобретают налобный фонарик с большой степенью защиты. Однако как показывают отзывы, если пользоваться налобным светильником только в сухом гараже, переплачивать за защиту нет необходимости.

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

Какие лучше и как выбрать?

Дизайн светильника для гаража зависит от вида и характера проводимых в помещении работ. Не последнюю роль играют личные предпочтения автомобилистов. Мы можем дать некоторые рекомендации, которые помогут вам определиться с выбором осветительных приборов.

• Чтобы рассчитать точное количество источников света в гараже, необходимо определиться, для каких целей он будет служить.
• может быть достаточно одной яркой лампы в рабочей зоне и фоновой подсветки по периметру комнаты.
• Если вам нужен устойчивый и сильный поток света в гараже, стоит встроить в потолок два центральных светильника.
• Чтобы не допустить выхода из строя сразу всей системы освещения, необходимо получить питание от двух автоматических выключателей.

При выборе осветительных приборов немаловажную роль играет качество выбранной продукции. Дешевые варианты, как правило, используют некачественные компоненты. Это приводит к снижению срока службы и технических характеристик лампы. Безопасность при эксплуатации таких осветительных приборов оставляет желать лучшего.

Использование лампы с цоколем Е27 делает ее универсальной, если речь идет об использовании любого источника света. Вы всегда можете поменять источник света в таком светильнике на наиболее подходящий для выполняемой в данный момент работы. К такому основанию можно подобрать любую лампу. При этом всегда есть возможность выбора теплого или нейтрального оттенка свечения.

Как проложить проводку к светильникам

Варианты организации системы освещения гаража

Выбор ламп для гаража

Особенности устройства электропитания в гараже

Как проложить проводку к светильникам

Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.

Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.

Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.

Автомат на ток отсечки (срабатывания) 16 А

Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.

После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.

Дифференциальный выключатель (УЗО) с током утечки 10 мА

Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.

Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА

Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.

Пример схемы

А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.

Кабель ВВГнг выпускается различного сечения и с разным количеством жил

Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж

Здесь в качестве держателя используется стандартный держатель ПВХ труб

На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.

Рекомендации

Трансформатор

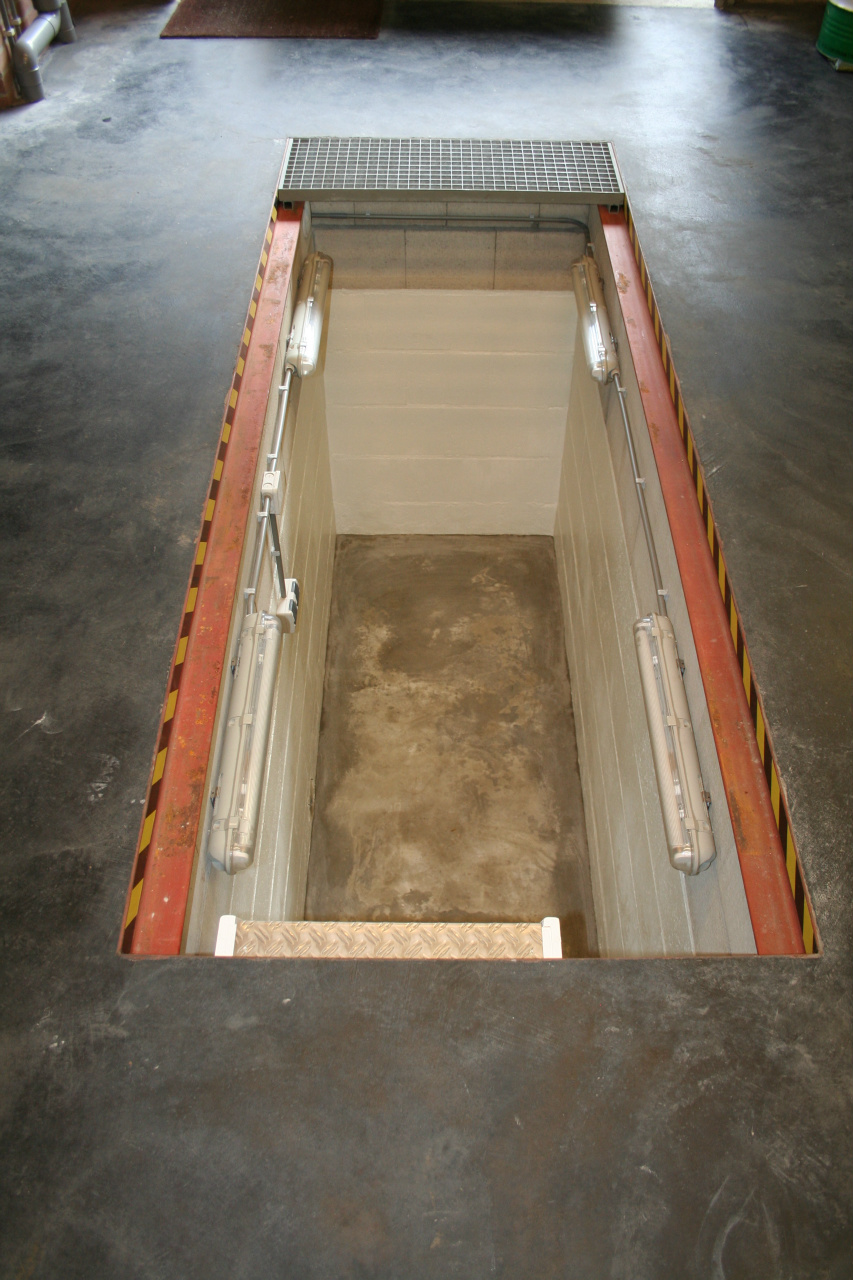

Для того чтобы создать в смотровой яме качественное освещение, специалисты рекомендуют придерживаться следующих рекомендаций при выборе типов светильников и источников света:

• необходимо использовать низковольтные лампы, рассчитанные на 12 В;
• устанавливать в яму лучше всего осветительные приборы, имеющие напряжение в 36 В;
• отличным решением станет создание подсветки своими руками с помощью аккумуляторных светильников переносного плана;
• для установки изделий с низким напряжением в щитке со счетчиком нужно установить понижающий трансформатор. Это позволит без проблем понизить напряжение в сети, причем приборы будут работать эффективно, исключая риск поломки.

Придерживаясь этих рекомендаций, а также правильно учитывая все особенности такого объекта, как смотровая яма, вы без особых проблем сможете своими руками сделать здесь качественное и полноценное освещение.
При этом отдельное внимание следует уделить лампочкам и светильникам. Так как именно от них напрямую зависит качество получаемого в конечном счете освещения и его срок службы

Помните, что работать с электроприборами следует очень аккуратно, не пренебрегая правилами безопасности работы с электроникой.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

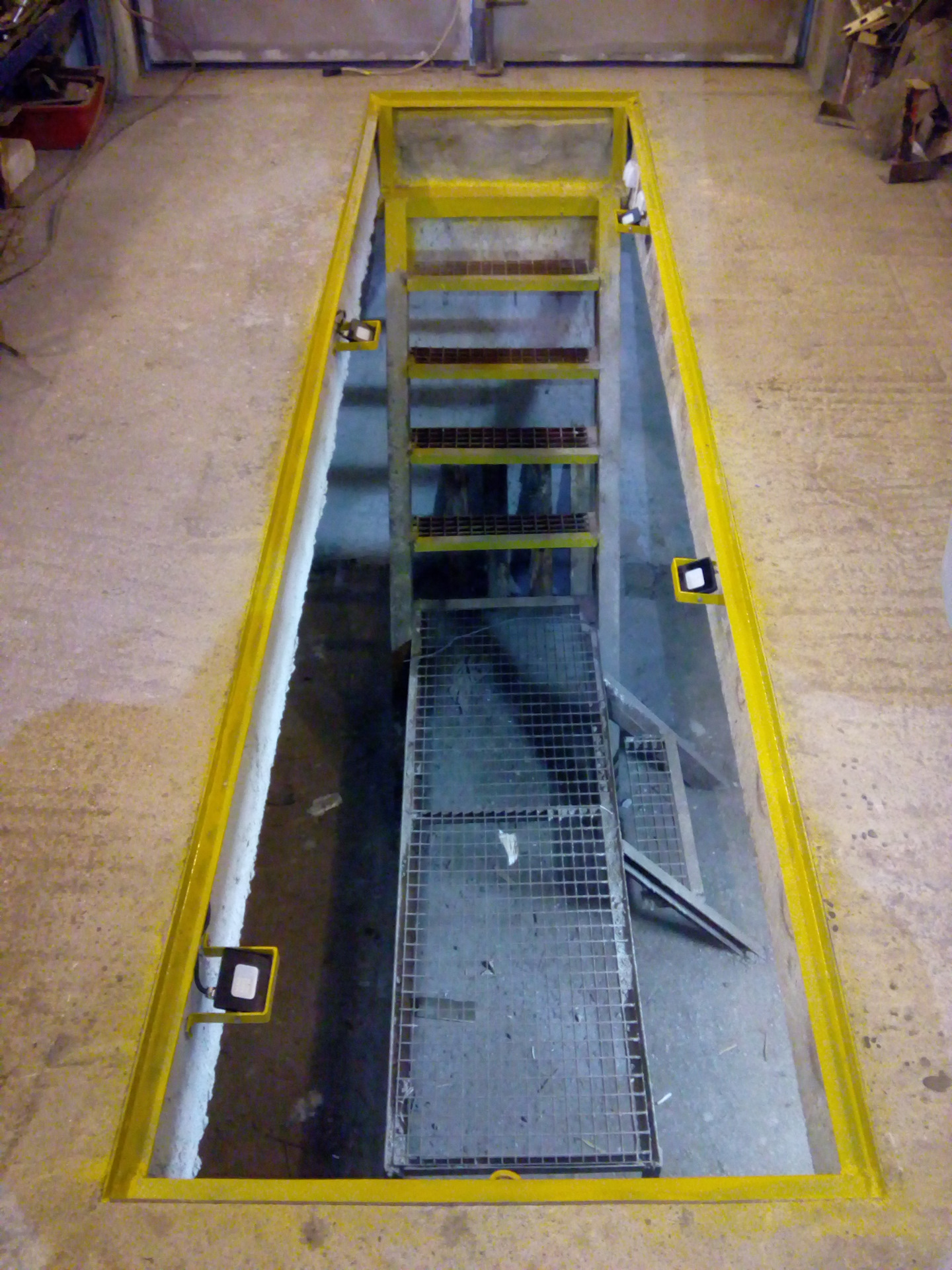

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними — во многом дело личного вкуса). Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 — 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя — Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

• SMD 5730;
• SMD 5630;
• SMD 3014;
• COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

• устройство защитного отключения;
• понижающие трансформаторы;
• обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные — из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов, с разрывом минимум 0,1 — 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций

Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Для большинства владельцев автомобилей гараж является не только местом стоянки машины, но собственной мастерской, позволяющей выполнять мелкий ремонт четырехколесного агрегата. Ввиду отсутствия источников естественного освещения даже в светлое время суток все ремонтные операции производятся при искусственном освещении в гараже. Поэтому качество ремонта и других работ будет напрямую зависеть от грамотного выбора и обустройства освещения. Рассмотрите порядок выполнения освещения в гараже своими руками.

Какой тип лампы выбрать?

Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:

• Экономным;
• Безопасным;
• Иметь защиту от влаги и пыли;
• Сохранять работоспособность при перепадах температур.

Наиболее часто в гараже можно встретить такие виды ламп:

• Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
• Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
• Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
• Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;
• Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.

Итак, подведем итоги:

• Более эффективным является комбинированное освещение;
• В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
• В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
• Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
• Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.
