Как построить винтовую лестницу из металла на второй этаж?
Приступая к разработке проекта и поиску чертежей, первым делом важно определиться, каким способом будет изготавливаться металлоконструкция. Ковка смотрится очень красиво, но реализовать проект сможет далеко не каждый. Гораздо проще использовать сварочную технику
Литые лестницы из металла предполагают наличие дорогого оборудования, и выполнить работу своими руками будет очень сложно
Гораздо проще использовать сварочную технику. Литые лестницы из металла предполагают наличие дорогого оборудования, и выполнить работу своими руками будет очень сложно.
Гораздо дешевле при изготовлении конструкции использовать обычный металл. Хотя чугунные или медные лестницы выглядят более благородно, цена готового варианта высока. Сталь стоит недорого, проста в использовании, относительно легко поддается формированию и прочна. Алюминий более мягкий и дорогостоящий материал, поэтому винтовая лестница из алюминия имеет ограничения по силе нагрузок.
Разрабатывая чертеж, нужно снять следующие размеры:
- расстояние от пола до потолка;
- расстояние до проема;
- диаметр проема;
- ширину ступеней;
- высоту шага.
Диаметр проема зависит от того, каким образом будет использоваться лестница. Если по ней будут только подниматься люди, то достаточно 100-105 см, а если по лестнице будут переносить габаритные предметы, мебель – не менее 300-310 см.
Как построить винтовую лестницу на второй этаж: этапы проведения работ
После разработки проекта, покупается необходимое количество материала. Рекомендуется отдать предпочтение металлу толщиной около 5 мм. Далее по чертежу нарезаются ступени нужного размера клинообразной формы. В качестве опоры используют металлическую трубу. Монтаж винтовой лестницы включает проведение следующих видов работ:
- Монтаж опоры. Верхняя и нижняя часть трубы крепится к полу и потолку с помощью дюбелей 150 мм. Нижний край можно забетонировать на глубину около 40-50 см.
- Установка ступеней осуществляется с помощью брусков-фиксаторов из дерева. Фиксаторы нарезаются нужного размера и используются в качестве опоры для удаленного края, когда узкая часть ступени приваривается к опорному столбу.
- Крепление поручней. Устанавливать поручни или нет зависит от желания заказчика. Это необязательный элемент, но все же ради безопасности многие владельцы домов производят их монтаж. Поручни могут быть деревянными, металлическими и кованными. Однако лестницы без перил смотрятся более изящно.
- Проведение декоративных работ – важный и один из самых трудоемких этапов. Особенно сложно приходится тем, кто решил украсить металлическую лестницу кованными элементами.
После сбора конструкции стоит удалить все окалины, заусенцы и отшлифовать стыки и наплывы металла.
Чертеж винтовой лестницы
Как построить винтовую лестницу из металла: основные правила
Каждый владелец загородного дома желает, чтобы лестница была не только красивой, но и максимально удобной, практичной. При изготовлении винтовой лестницы своими руками рекомендуем учитывать следующие правила, а именно:
- при изготовлении деталей конструкции не стоит делать подступенки. Они дают возможность ноге полностью опираться на плоскость ступеньки, что удобно и более безопасно. Без подступенки нога никогда не соскользнет с лестницы;
- оптимальная ширина прохода составляет 2 м, обычно этого достаточно для любых передвижений по лестнице;
- прочность конструкции нужно рассчитывать так, чтобы она могла выдержать нагрузку минимум 2 взрослых.
Чтобы ступени были более практичными, металл обшивают древесиной. В этом случае передвижение человека по лестнице будет бесшумным, а конструкция станет более прочной.
Расчет деревянных лестниц онлайн калькуляторами +3D
Трехмаршевая лестница на косоурах с поворотом на 180°
Даже самая роскошная лестница не сможет гарантировать безопасность и комфорт, если при ее проектировании были допущены ошибки
Функциональность, надежность и красота — основные составляющие этого важного элемента интерьера, поэтому к эргономике конструкции предъявляются особые требования
Безошибочный расчет деревянной лестницы сделает наша уникальная программа — калькуляторы лестницы онлайн, которые максимально оперативно обработают введенные данные и предоставят оптимальный вариант любого проекта лестницы и его 3D модель.
Виды конструкций лестниц
Программа для расчета лестниц учитывает материал, из которого предполагается возвести конструкцию, и ее вид. Среди многообразия выбора наиболее часто предпочтение отдается деревянным лестницам следующих типов:
- маршевые — практичные и эргономичные, могут быть одно- и двухмаршевыми;
- винтовые — изысканные и элегантные, прекрасно вписываются в интерьер, чаще используется в ограниченных по площади помещениях;
- комбинированные лестницы из дерева — креативное сочетание винтовых и маршевых элементов, эффектный итог дизайнерского мастерства.
Лестницы еще классифицируются по типу несущего элемента:
- на косоурах или иногда даже на одном косоуре;
- на тетивах (может быть комбинация с другим видом, например с одной стороны на больцах, с другой на тетиве);
- на больцах;
- некоторые другие менее распространенные.
Чем сложнее конструкция, тем более затруднительно рассчитать лестницу самостоятельно. Зато с любыми трудностями великолепно справляется наша программа для проектирования лестниц — быстро, уверенно и безошибочно производит расчет каркаса лестницы. Определившись с типом конструкции, будет не лишним ознакомиться с основными нормами проектирования и строительства, изложенных в наших статьях, чтобы деревянные лестницы для дома соответствовали общепринятым стандартам и были безопасны.
Алгоритмы, заложенные в наши калькуляторы деревянных лестниц, не позволят допустить при расчетах ошибку: при несоответствии строительным нормам введенных вами данных программа отобразит допущенные ошибки и предложит откорректировать критические параметры.

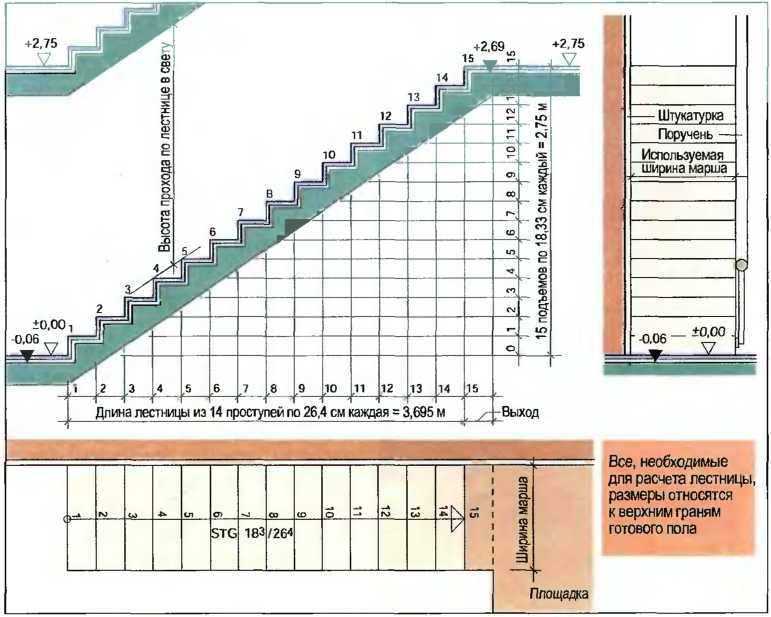

Основные параметры лестниц
Соблюдение стандартов СНИП и ГОСТ в первую очередь необходимо для того, чтобы лестницы для дома были максимально комфортными и не служили причиной травмирования. Перечень основных правил довольно обширен, среди наиболее значимых стоит отметить следующие:
- количество ступенек должно варьироваться в диапазоне от 3 до 16 и быть нечетным;
- рекомендуемая высота ступеней — от 12 до 20 см, ширина — 23-25 см;
- желательный уклон лестницы 30°-35°, возможно увеличение этого показателя до 45°;
- высота перил не должна быть
В каких программах можно сделать расчеты
Есть множество онлайн-ресурсов с помощью которых, можно осуществить проектирование сходней для дома. Каждая из них имеет свои особенности и нюансы. Каждый человек самостоятельно выбирает максимально удобную программу для проектирования, чертежа лестницы.
FloorPlan 3D
Эта программа понятна и легка для восприятия даже неопытными пользователями
Поэтому следует обратить на нее внимание
Проектирование лестницы в программе FloorPlan 3D
лестница на чердак
Преимущества программы
Помимо структуры лестницы также, можно осуществить проектирование и планирование всего пространства в доме. Это поможет перед возведением второго этажа или здания в целом увидеть результат. Для конструкции лестницы на данном ресурсе есть множество утилит и элементов.
Недостатки
Такую программу необходимо скачивать на персональный компьютер, на жестком диске которого достаточное количество памяти.
Онлайн-конструктор лестниц
Программа, которая носит соответствующее название, может быть использована по назначению. Этот софт поможет:

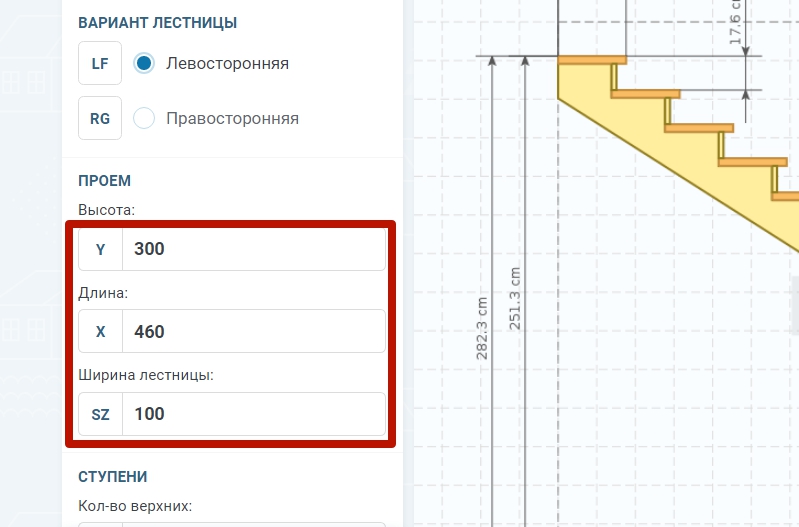

Интерфейс онлайн конструктора лестниц
- Создать эскиз будущих сходней.
- Расчет ступеней лестницы программа осуществляет с точки зрения общих требований безопасности.
- Посмотреть, в каких вариантах ступени будут смотреться максимально гармонично.
- Просчитать, какой высоты и длины должен быть каждый из элементов конструкции.
- Подобрать материал, благодаря которому лестница будет смотреться изящно и так, как этого хочет хозяин дома.
- Узнать, какое количество материалов необходимо для выбранной конструкции. Следовательно, также можно просчитать, какая сумма денег для установки потребуется.
Понять, какую лучше всего конструкцию выбрать для интерьера. Что очень удобно, ведь лучше один раз посмотреть, чем трижды представить.
В этой программе, введя параметры и пожелания конструкции, ведущей на 2 этаж, можно тут же увидеть, как она будет смотреться в интерьере гостиной в доме.
Преимущества
У программы масса преимуществ. Ведь здесь можно в офлайн-режиме опробовать все варианты и комбинации лестничных конструкций. Также, есть вероятность увидеть погрешности в подсчетах, что поможет максимально откорректировать и изъять их.
Недостатки
Единственным недостатком является то, что перед использованием программу необходимо скачать на персональный компьютер. На самом ресурсе нет возможности работать над построением ступеней.
Онлайн-конструктор 3d расчета
Эта программа также стоит внимания.
Эта программа расчета поможет обратить внимание на детали. При этом для осуществления процесса нужно немногое. Достаточно:
Достаточно:
Ввести тип лестницы, которая соединяет первый и второй этаж. Они могут быть маршевыми, винтовыми, включать в конструкцию поворот или быть без него;
- Материал лестницы также следует указать. Это поможет максимально правильно подсчитать количество требуемых материалов и сумму, необходимую для их приобретения сумму средств;
- Нужно еще вписать, от какого производителя сырье хочется приобрести, если данный функционал предложен на сайте;
- Какими будут перила, тоже следует отметить, это поможет увидеть картинку в полном объеме;
- Ширину ступеней, планируемую к установке;
- Декоративные элементы, которые хочется видеть в конструкции лестничной установки.
Все эти моменты помогут максимально правильно просчитать количество необходимых материалов, сумму расходов для их покупки. Также корректно указанные данные позволят просмотреть, как будет смотреться та или иная лестница в пространстве помещения. В видео показан проект лестницы созданный в онлайн конструкторе.
Как рассчитать забежные ступени
Если параметры ступеней не укладываются в общепринятые, и площадка уменьшит ширину проступи до величины менее 250 мм, а высоту ступеньки, наоборот, поднимет выше допустимых 200 мм, от площадки отказываются и делают забежные ступени.
Программы-калькуляторы применяют разворот при помощи забежных ступеней в количестве трех штук. В подавляющем большинстве случаев это не верно.
От количества забежных ступеней напрямую зависит форма ходовой полосы (по которой движется человек по лестнице)
С увеличением количества забежных ступеней ходовая полоса становится более плавной, подниматься и спускаться по такой лестнице станет удобнее; но и сделать такую лестницу будет сложнее.
Независимо от того, где – в начале, середине или в конце марша расположены забежные ступени, они должны соответствовать принципам построения лестниц:
- линия хода не должна быть извилистой (поэтому в средней линии марша ширина проступи должна быть больше 250 мм и одинаковой во всей поворотной части;
- в своей самой узкой части забежные ступени должны быть шире 10 см, а в самой широкой – не шире 50 см.
- минимальный радиус кривизны лестницы в поворотной части не должен быть больше 30 см.
Деревянная лестница с поворотом на 90 градусов
Разноименные лестницы с поворотом
Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.
Удобная двухмаршевая лестница с площадкой. Какая она?
Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.
Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.
Чертеж лестницы с площадкой
Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.
Порядок сборки
Подготовив все необходимое, можно начать сборку конструкции своими руками. Первоочередная задача, стоящая перед вами – монтаж каркаса. В его состав входят опорные столбы и косоуры. Как указывалось выше, именно для данных элементов производился расчет показателя максимальной нагрузки. Для монтажа ступеней можно воспользоваться кобылками, выполненными из труб, уголков либо швеллера. В некоторых случаях их можно крепить непосредственно к тетиве. Однако в этом случае, необходим расчет расстояния местоположения креплений и, предварительно разработанный чертеж для ступенчатых косоуров.
Установка ступеней на металлические косоуры.
Создать своими руками металлическую лестницу на самом деле не трудно, если в дополнение ко всему изучить нормы ГОСТ и СНиП, так как примерные показатели давно определены профессионалами практически для любого вида конструкций. Установка лестничного каркаса из металла
Калькулятор для точного расчета крыльца
В поле калькулятора требуется ввести точные параметры будущего крылечка. Главные из них – его длина и ширина, а также количество ступенек. После выбора дополнительных деталей, конструктивных особенностей и цветовых решений система сделает расчет крыльца в режиме онлайн.
Профиль и металлокаркас
Сначала выберите тип профиля, который поставляется на наше производство оцинкованным, толщиной 2 и 3 мм. Оцинковка способствует защите металла от влажности. Затем приступайте к подбору цвета металлического каркаса, в каталоге представлены черный, белый, серый и коричневый цвета. Мы специально выбрали традиционную палитру оттенков, чтобы каждый заказчик смог сделать не только расчет ступеней и других деталей крыльца, но и подобрать его цвет.
Выбираем ступени
Когда общий вид крыльца начинает вырисовываться, пора приступить к подсчету ступеней: их может быть от одной до семи. Количество ступеней зависит от высоты фундамента и уровня, на котором расположена входная дверь. Рекомендуем пригласить для уточнения деталей нашего мастера. Он посоветует, какой размер ступеней оптимален для вашего дома, тогда можно точно определить конфигурацию будущей пристройки.
Приблизительно вы можете спроектировать ступени самостоятельно, руководствуясь строительными нормами. СНИПы предписывают ширину ступеньки от 14 до 20 см. Оптимальный вариант: 16–18 см, рекомендуется обязательно учитывать нормы, если в доме будут жить люди старшего поколения и дети.
Ступеньки бывают пустотелые и полнотелые, с носиком и без носика. Пустотелые ступени легче и дешевле полнотелых конструкций, носик обеспечивает безопасность подъема и устойчивость ноги на ступени.
Террасная доска
Калькулятор расчета вашего крыльца предлагает выбрать цвет террасной доски: серая, коричневая, венге и графит. Наш выбор не случайно пал на этот тип отделочного материала. Древесно-полимерный композит (ДПК) сочетает прочность дерева и гибкость пластика. ДПК относится к экологически чистым материалам, доска красиво смотрится, имеет рифленую поверхность, поэтому совершенно безопасна.
Перила и боковины
Необходимые детали крылечка, которые делают его законченной, цельной конструкцией. Перила можно выбрать из стального профиля, это наиболее экономичный вариант. Элегантно выглядят перила, полностью отделанные ДПК, или комбинированные с профилем. Бывают конструкции без перил, к примеру одно- или двухступенчатые лестницы.
Крыльцо можно зашить боковинами полностью, а можно справа или слева. Боковины подбираются в зависимости от конструкции пристройки. Боковины часто нужны для обустройства подсобки в крылечке, где можно хранить сезонные вещи и садовый инвентарь.
Правила пользования программой: как рассчитать лестницу правильно
Расчет подъема наверх должен быть самым правильным независимо от того, какой будет лестница: прямой, угловой, вертикальной.
Чтобы правильно выполнить проектирование лестницы, стоит посмотреть обучающее видео
Также не столь важны другие параметры, например:
- Какой входной площадкой она будет оборудована;
- Удобно ли в дальнейшем будет проводиться мытье конструкции;
- Использование, какого массива будет проводиться при строительстве;
- Будет ли конструкция деревянной или с использованием металлических щитов.
Самое главное – это то, что сооружение должно быть безопасным и комфортным, так как это может повлиять на здоровье тех, кто будет пользоваться конструкцией.
Именно для того, чтобы не испортить будущее строение для подъема наверх стоит использовать специальные программы, в которых учитываются все нюансы и том числе величина марша, высота проема и тому подобные параметры.
Правила проведения расчета лестницы
Принцип расчета монолитной лестницы не представляет особой сложности, для специалиста. Правила расчета могут менять в зависимости от формы будущей конструкции. При определении объема бетонной смеси для лестницы, следует добавить 10% на запас. Такое значение и будет результатом расчета.
После вычисления всех параметров можно заказать бетонную смесь марки М200-М300. Если замешиваться бетон будет на объекте, то нужно приобрести все необходимые строительные материалы, но лучше заказывать готовый, хорошо перемешанный раствор бетона.
Для того чтобы правильно рассчитать требуемый объем бетона, необходимо знать следующие параметры лестницы:
- Толщина марша;
- Ширина марша;
- Длина марша;
- Высота и ширина ступеней;
- Количество ступеней.

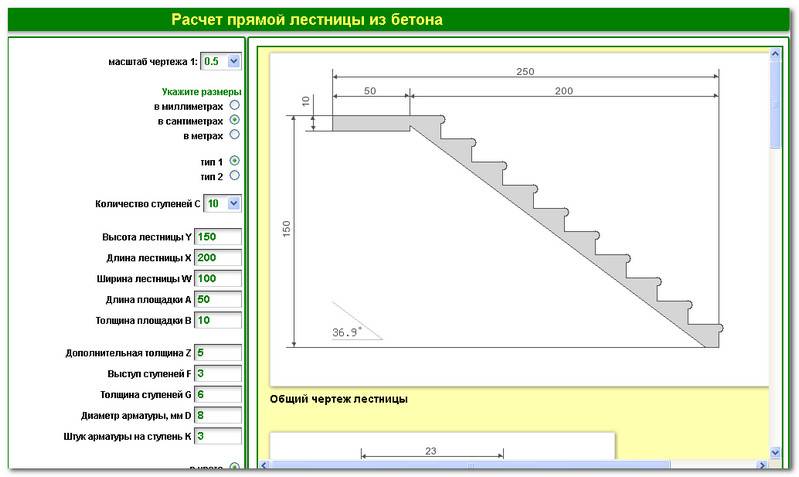

Определить все параметры можно в специальном калькуляторе онлайн и рассчитать количество бетонной смеси, которая потребуется для заливки лестницы.
Как рассчитать лестницу на второй этаж
Использование онлайн-программы по расчету лестниц, которую вы можете найти на нашем сайте, является одним из самых простых способов расчета.
Также для расчета вы можете воспользоваться формулами из данной статьи.
Размер потолочного проема
Расчет потолочного проема необходимо выполнять, чтобы избежать неудобств при эксплуатации лестницы. Расстояние от лестницы до края потолочного проема должно быть таким, чтоб человеку не нужно было наклоняться при спуске и подъеме.
Потолочные проемы классифицируются по форме исполнения и подразделяются на:
- Прямоугольные – наиболее распространенный вариант потолочного проема для простых одномаршевых и многомаршевых лестниц, по ширине проем должен быть на 5 % больше ширины марша, по длине согласно описанным ранее параметрам, чтоб расстояние от лестницы до края проема было не менее роста человека.
- Круглые – используются совместно с винтовыми конструкциями, диаметр круга также должен совпадать по диаметру с винтовой лестницей.
- Полукруглые – возможно использование в комбинированных вариантах маршевых и винтовых конструкций, параметры по длине и ширине должны так же соблюдаться, как и в ранее описанных вариантах.
- Нестандартной формы – самые разнообразные дизайнерские варианты или ситуации, в которых нет возможности использовать ранее предложенные типы проемов.
Ширина марша на 2 этаж будет зависеть от функционала лестницы:
- Для безопасного использования ширина пролета должна быть не менее 90-100 см.
- Для переноса мебели между этажами и для спокойного расхождения двух людей во встречном направлении необходима ширина 125-150 см.
Длина косоура или тетивы
Для того чтобы определить, какой длины должна быть тетива (косоур), необходимо воспользоваться формулой
a2+b2=c2,
где а – длина марша; b – высота лестницы; c – длина тетивы (косоура).
Расчет лестницы на 2-й этаж при помощи онлайн калькулятора
В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.
Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.
Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить: • чертеж лестницы; • длину верхней тетивы; • угол наклона конструкции; • величину шага между запилами под ступени на тетиве; • высоту и глубину ступеней; • высоту подтупенка; • рекомендации по изменению параметров для повышения комфортности лестницы.

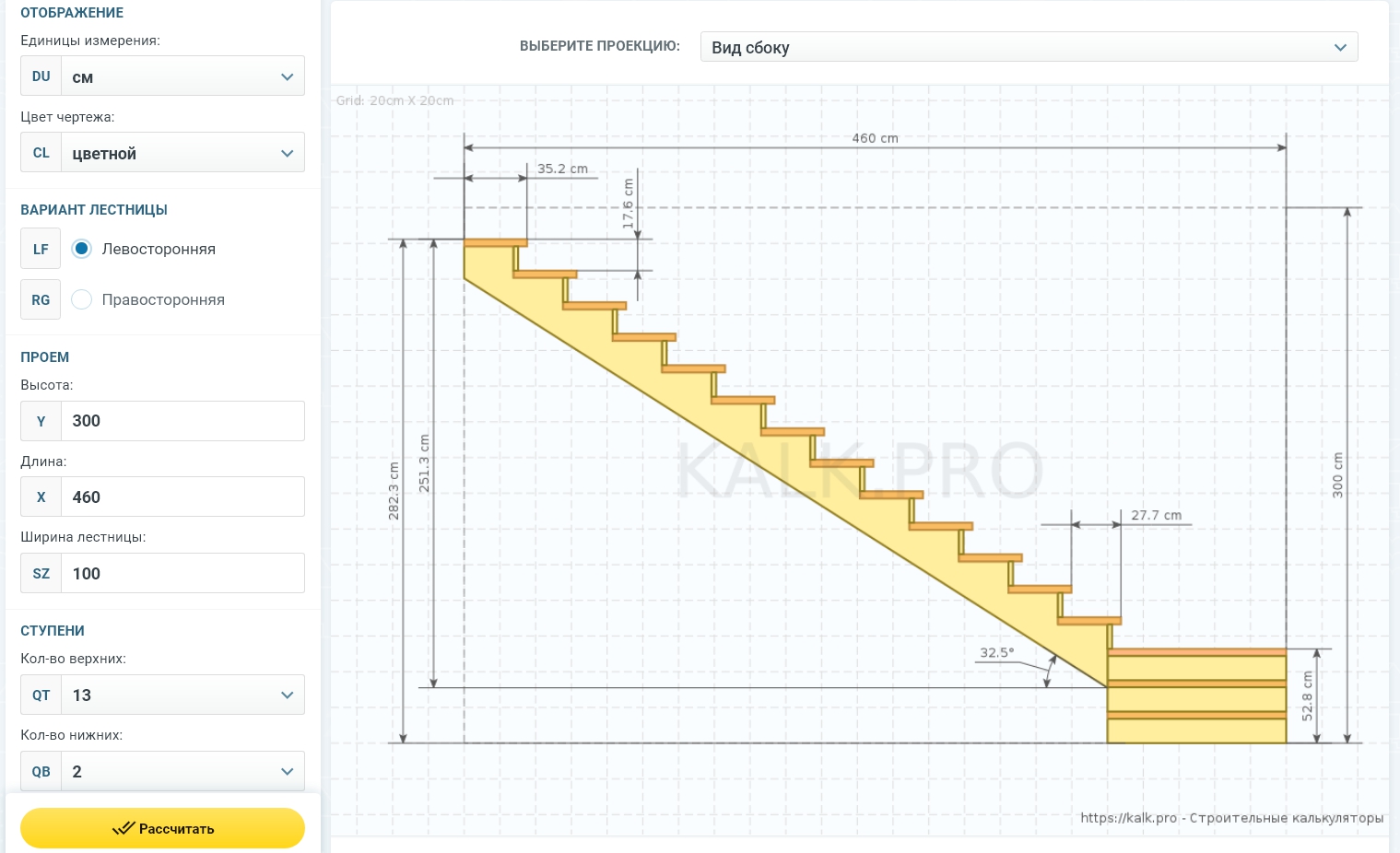

Параметры лестницы, необходимые для расчета на калькуляторе
Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.
Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

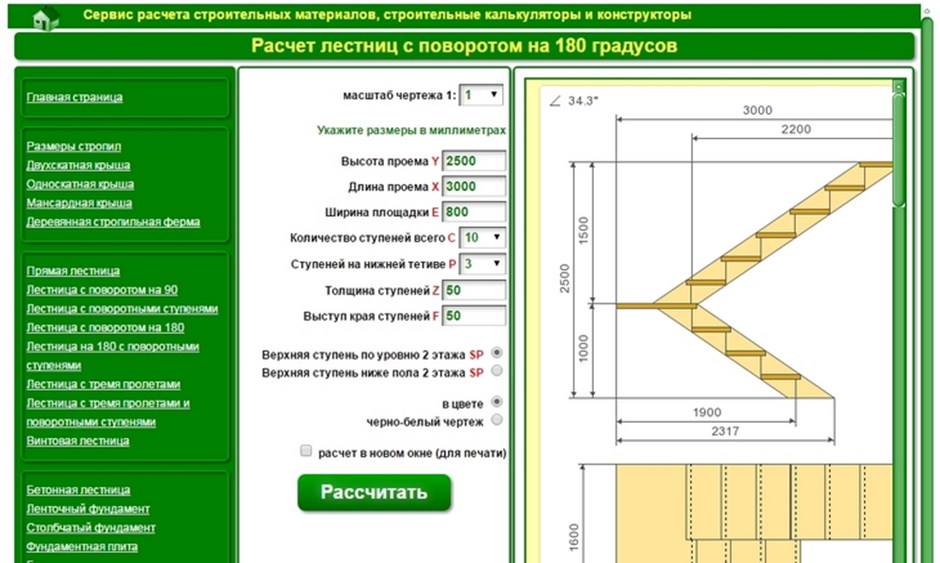

Эскиз к расчету лестницы с поворотом
Шаблон ступеней
Расчетные размеры тетивы лестницы
Хороший калькулятор лестниц domaizbrusa-pestovo.ru
Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры
Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.
Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.
Калькулятор расчета лестницы domaizbrusa-pestovo.ru Калькулятор o-builder.ru быстро рассчитает прямую лестницу
Расчёт стоимости бетонной лестницы
Изготовление любой формы лестницы из бетона, является трудоемким процессом, который требует много времени. Перед началом работ требуется заказать и доставить необходимые материалы и инструменты на дачу, дом или в таунхаус, коттедж, где будет производиться монтаж конструкции с нуля, под ключ.
Цены на монолитные лестницы из бетона формируются из следующих трех факторов:
- Тип, вид каркаса железобетонной лестницы;
- Высота между этажами;
- Ширина марша.
Для примера можно рассчитать стоимость работ по возведению бетонной конструкции с шириной марша 1 метр и классическим, полнотелым видом конструкции каркаса:
- Высота этажа – 3200 мм. (3.2 метра);
- Ширина марша – 1 метр;
- Стоимость работ по лестнице за 1 м. подъёма составляет, к примеру, около 20 000 рублей.
Таким образом, можно узнать стоимость всей данной конструкции. Для этого цену за 1 м. следует умножить на высоту этажа и ширину марша: 20000*3,2*1=64000 рублей. Именно столько будет стоить работа по строительству бетонной лестницы с вышеуказанными параметрами*.
Обращаем ваше внимание на тот факт, что каждая железобетонная конструкция, которая заказывается у нас, является индивидуальным конструкторским решением, рассчитанным специально под условия помещения клиента, с дальнейшим изготовлением под ключ. Поэтому и цены могут не значительно отличаться, даже на двух почти одинаковых лестницах. Фото пример замеров, для правильного расчёта всей лестничной монолитной конструкции, вид сбоку, в разрезе
Фото пример замеров, для правильного расчёта всей лестничной монолитной конструкции, вид сбоку, в разрезе.
*Важно! Следует отметить, что в расчете учитывается только стоимость работы по строительству конструкции, без материалов. Цены на необходимый материал и расходники постоянно меняются, в среднем составит от 24 до 30+ тыс. руб
руб.
Точную стоимость уточняйте у оператора, по телефону
Основные виды лестничных конструкций
Лестницы в помещении могут быть выполнены в следующих вариациях:
- лестничный марш;
- винтовая;
- комбинированный вариант.
Выбор зависит от площади и планировки помещений
Важно, какую роль в интерьере дома она будет выполнять, от этого зависит целесообразность установки конкретной модели
Рассмотрим подробнее каждую конструкцию.
Лестничный марш
Такая конструкция обладает повышенной надежностью и простотой исполнения. В зависимости от высоты помещения и ширины ступеней можно установить один или более маршей. Количество ступенек в каждом не должно превышать 16.
Лестничные марши можно классифицировать по следующим признакам:
| По форме установки | прямые |
| с площадкой между маршами | |
| поворотные | |
| По расположению | Г-образные |
| П-образные | |
| Т-образные | |
| По способу крепления | навесные |
| монолитные | |
| на тетевах | |
| на каркасе | |
| на косоурах | |
| комбинированные |
Винтовая
Она предполагает монтаж ступенек по спирали вокруг основной оси. Такую конструкцию можно устанавливать в целях экономии полезной площади. Она не займет более 1 м². Основная особенность винтовой лестницы – возможность установки практически в любом месте помещения. Состоят конструкции из ступенек, опор, балясин и перил.
С ее монтажом интерьер преображается при исполнении совершенно уникальной конструкции. Она может выглядеть абсолютно невесомой. Например, ступеньки из стекла с деревянными перилами и алюминиевыми балясинами. Подобрать материал можно под любое стилевое направление помещения.
Комбинированная
Комбинированной принято называть дугообразную лестницу. В ней сочетаются элементы винтовой конструкции с лестничным маршем. Для ее установки необходимо выделить некоторую площадь. Элементы могут выполняться в виде прямых участков, в форме эллипса, круга или полукруга.
Дугообразная конструкция в интерьере
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
