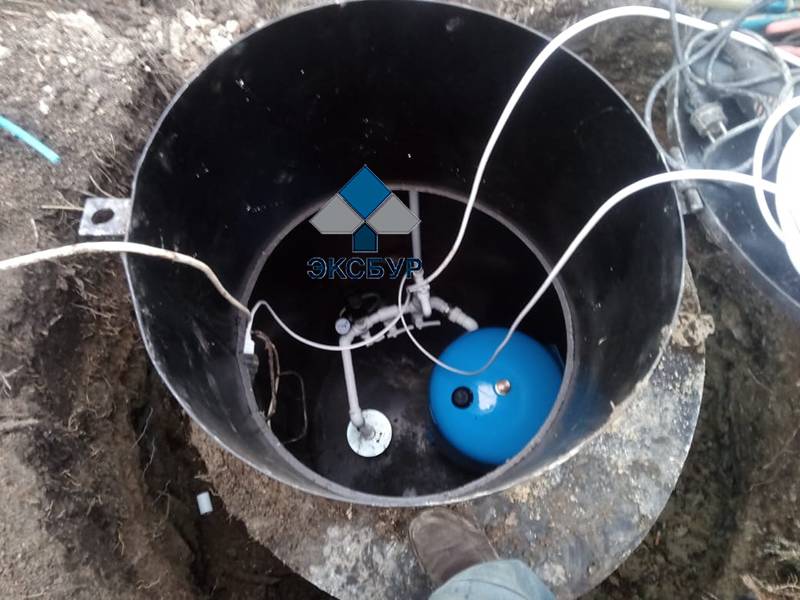

Установка кессона для скважины

Подготовка корпуса кессона. Все отверстия, выполненные в кессоне для подачи воды, должны быть герметичными. Для этого нужно проварить все стыки с общей конструкцией. Это касается – выхода скважины, резьбового отверстия под трубу, через которую будет подаваться в дом вода, выходов для поливочного крана и кабеля для насоса, дополнительного патрубка, идущего на баню (при наличии). Снаружи кессона нужно выполнить гидроизоляцию, что продлит эксплуатацию устройств, а внутри – утеплить.
Монтаж насоса. К выбранному насосному устройству необходимо присоединить фитинги. Для их паковки используется разный материал: пакля, лентофон, Unipak. Затем к насосу присоединяется обратный клапан, а соединение уплотняется для предотвращения протечки воды. Потом следует подсоединить страховочный трос, изготовленный из нержавеющей стали. Для его фиксации применяются зажимы, изготовленные из такого же материала. После этих действий насос готов к погружению.
Прокладка кабеля. Выбирается пищевой влагостойкий кабель и с помощью термомуфты подсоединяется к электропроводу, идущему в дом. В дно кессона выходят кабель, труба и трос. Всё это закрывается специальным оголовком с креплениями, который скрепляется шурупами.
Присоединение измерительного оборудования. Для этого потребуется компрессионное соединение, на которое будет установлен пятерник, а уже на него будут крепиться манометр и реле давления.
Установка магистрали для подачи воды. Установленный пятерник соединяется с полипропиленовой трубой пайкой. Другие выходы конструкции идут на гидробак и на полив. В подготовленные ранее отверстия нужно присоединить предохранительные краны.

Гидробурение скважин на воду своими руками: технология и видео. Инструкция для новичков и полезные советы профессионалам.
Кессон для скважины пластиковый, металлический своими руками. Изучаем виды и конструкцию.
Водоснабжения на даче: организация системы и её монтаж.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
Обустройство внешней гидроизоляции из гравия.
Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

Гидрогеологи выделяют три диапазона:

до 12 м;
от 12 до 50 м;
от 50 до 200м.

До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла)

Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя. Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды

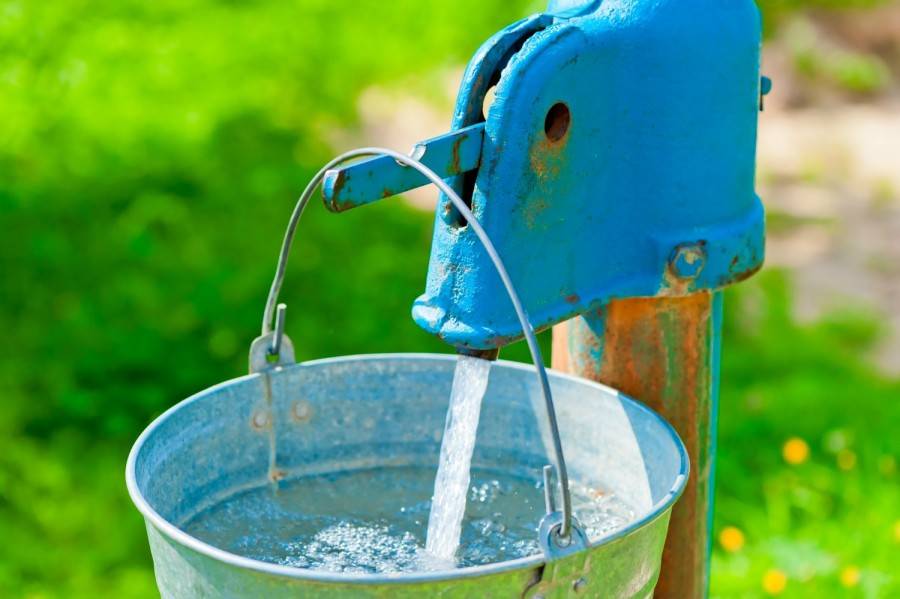

Делается абиссинский колодец довольно просто:

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.
Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.

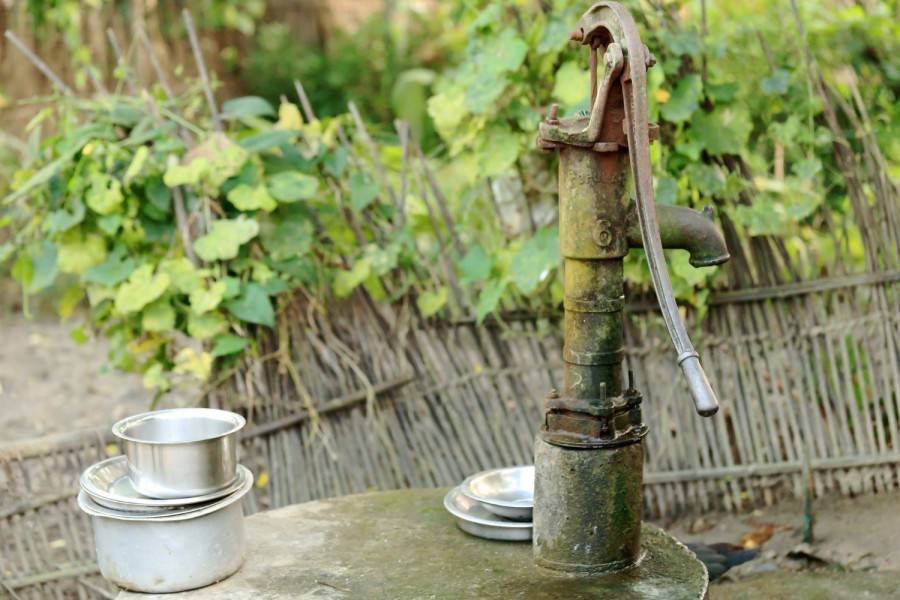

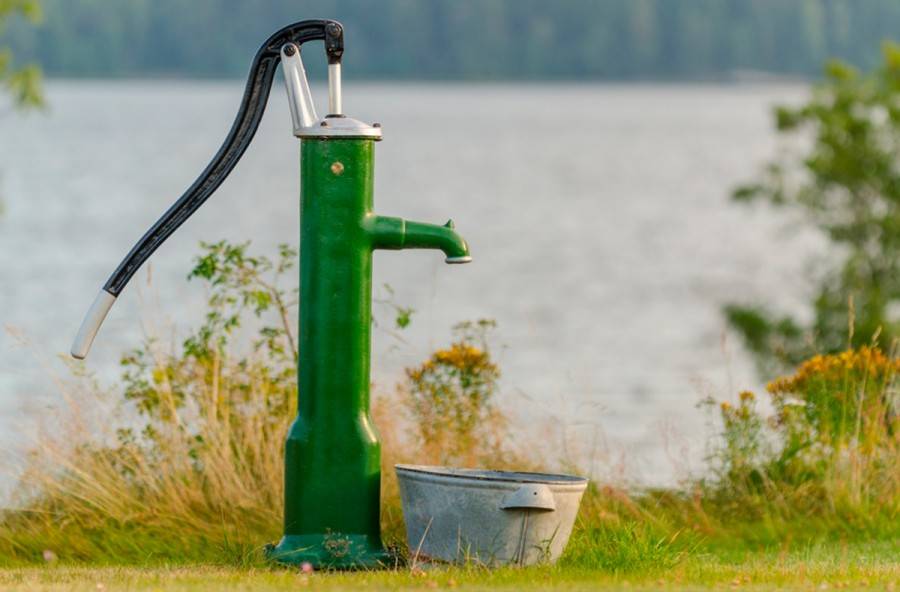

Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

вырыть обычный колодец и добывать воду с помощью ведра и ворота;
построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

От 50 до 200 м

Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

содержит кристально чистую воду;
имеет высокую производительность на уровне 10 куб.м/ч;
может эксплуатироваться более 50 лет.

Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
сооружение такого объекта обходится довольно дорого.

Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

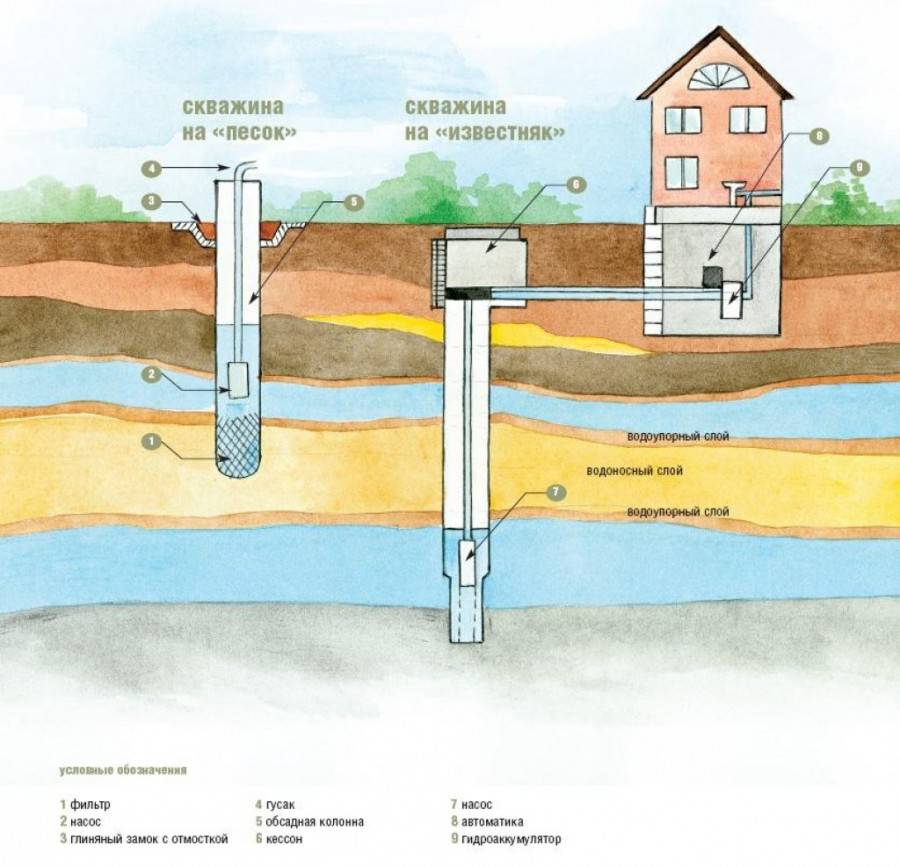

Каждый из источников водозабора располагается на определенных водоносных слоях

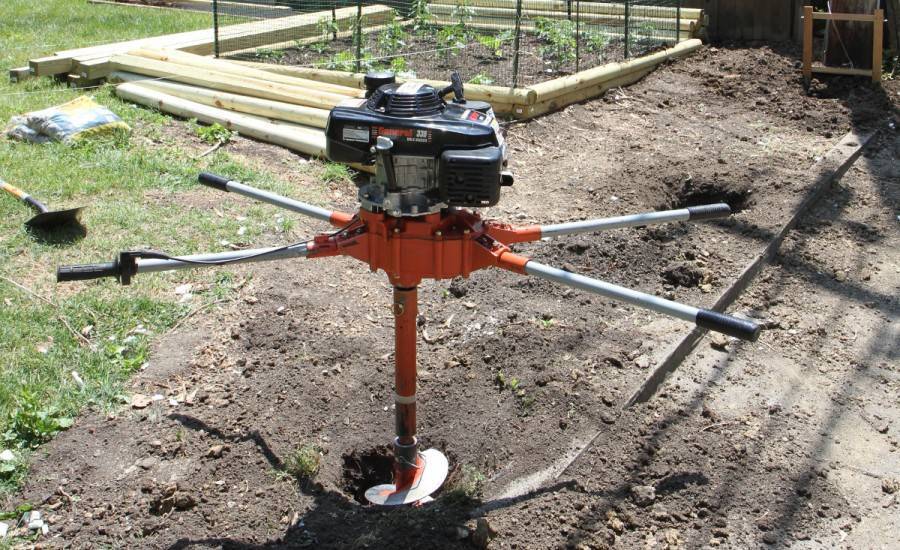

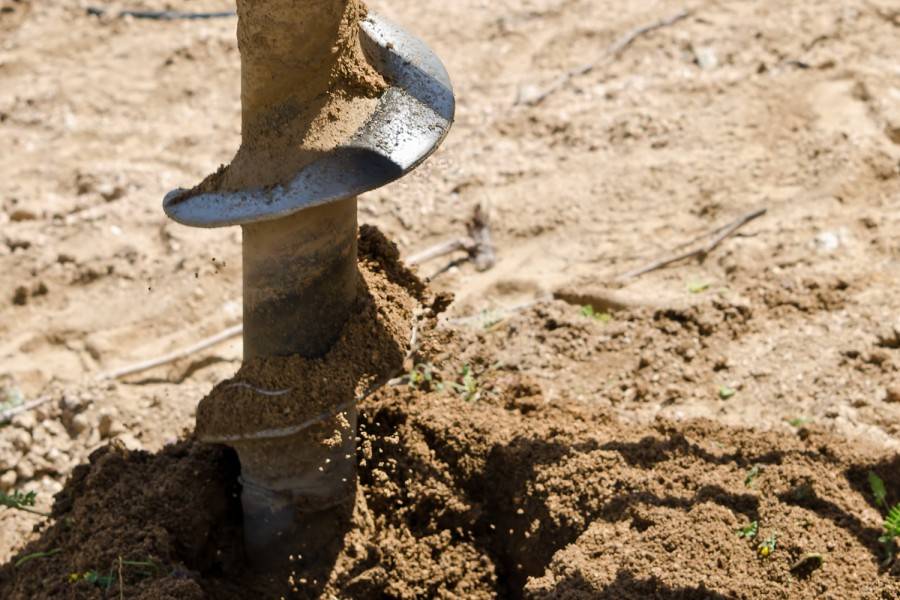

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Непосредственно бурение выполняется по следующей схеме:

с напором вбиваете стакан в землю;
стакан забирает грунт;
поднимаете стакан и удаляете из него грунт;
вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

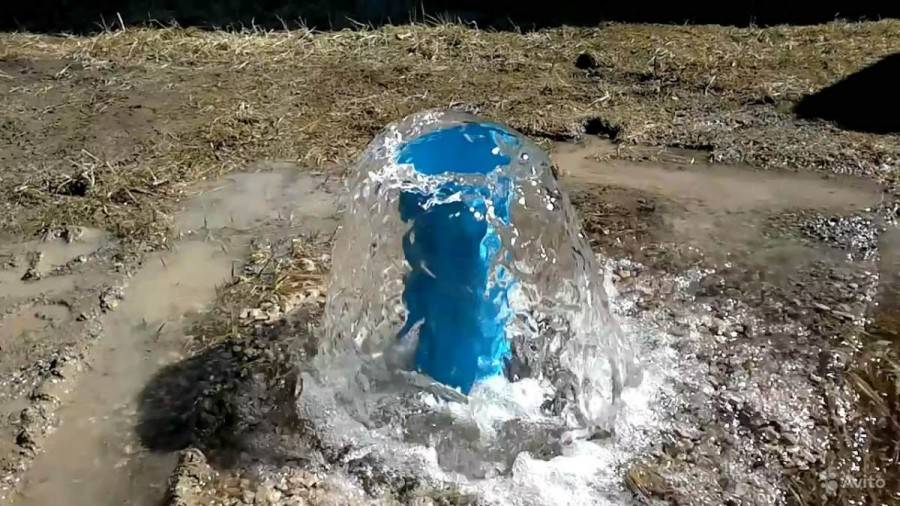

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

Схема: система автономного водоснабжения

Устанавливаем автоматику

Ни одна индивидуальная система водоснабжения не обходится без целого комплекса вспомогательных автоматических приборов, которые призваны поддерживать ее бесперебойное функционирование. К ним относятся: манометр, датчик уровня давления, реле – благодаря им обеспечивается запуск системы и регулируются основные показатели ее работы. Все эти приборы подсоединяются к гидроаккумулятору, который по сути занимает центральное место во всем комплексе вспомогательного оборудования.

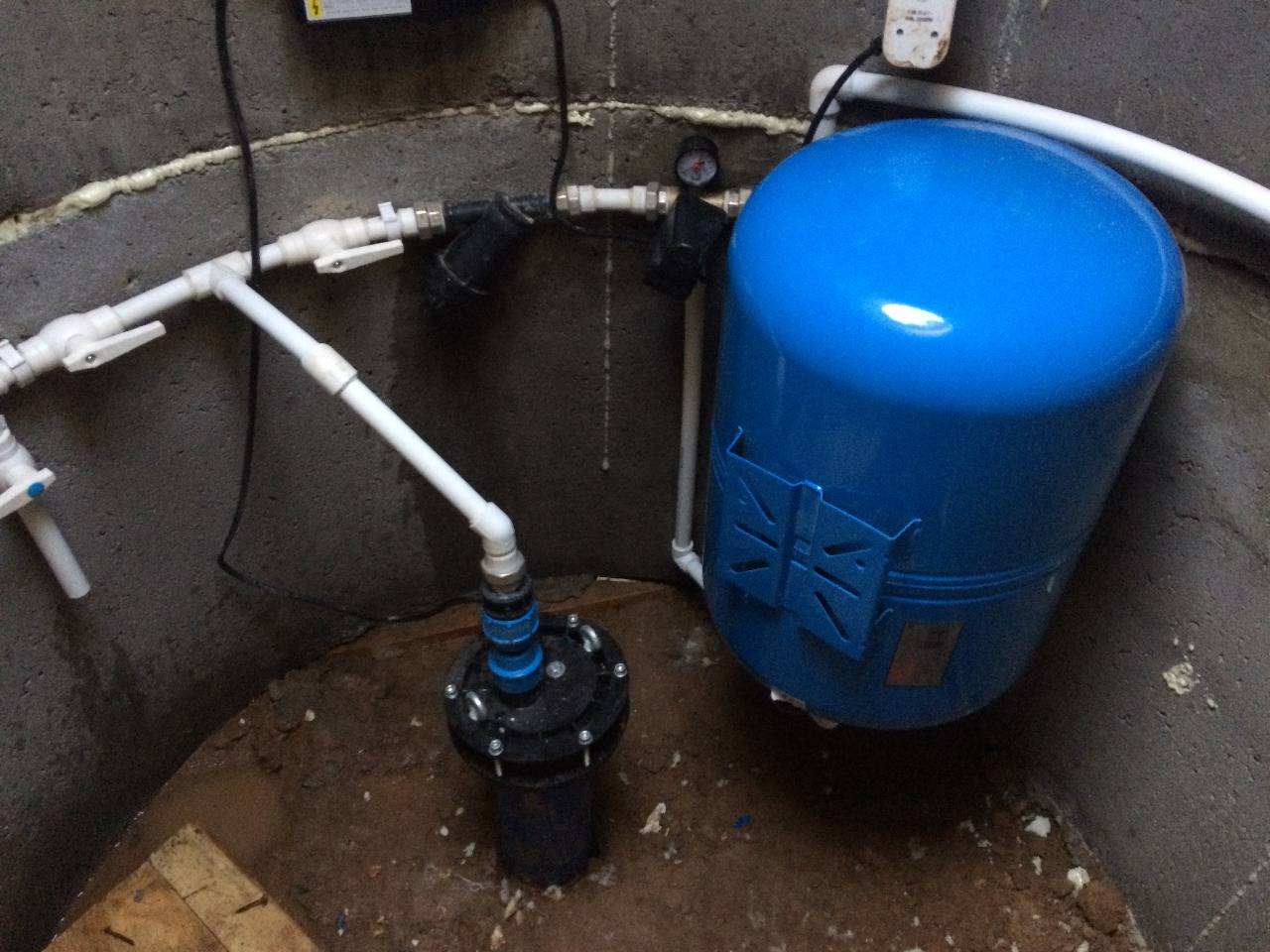

Гидроаккумулятор предназначен для обеспечения неизменного давления воды, защиты насосного устройства от гидроударов, а также создания резерва воды. Внешне представляет собой стандартный накопительный бак – он регулярно наполняется водой под давлением, провоцируемым насосом.

Для подключения автоматических приборов к гидроаккумулятору применяется штуцер, насчитывающий пять выходов – по одному для: манометра, датчика уровня давления, реле, водопроводной трубы и трубы от насоса.

Схема автономного водоснабжения

Для управления автоматическими устройствами уже в процессе последующей эксплуатации водопроводной системы может использоваться пульт – он должен идти в комплекте к гидроаккумулятору и подключаемым приборам.

Итак, перед вами главные этапы обустройства скважины на воду: бурение, установка кессона и насоса с фильтрами, а также подключение автоматики. Тщательно разобравшись в каждом шаге и выполнив все процедуры согласно инструкции, вы получите абсолютно функциональный автономный источник, который будет обеспечивать вас водой не хуже, чем централизованная водопроводная система.

Где искать?

Не будем уподобляться тому анекдотическому персонажу, который искал «тут, потому что светлее». Есть несколько принципов поиска идеального места для скважины, где грунтовые воды располагаются ближе всего к земле. Среди них преобладают традиционные. К примеру, посмотреть, где вьются в сухую погоду мошки, или то же лозоходство.

Более научный способ – узнать, на каком уровне в данной местности расположены русло реки, болото, озеро. Лучше эти методы чередовать. Также можно прокопать разведочную скважину-иглу или так называемый абиссинский колодец.

Назван он так в честь английских колонизаторов, которые продвигались в глубь Абиссинии (Эфиопии) и добывали воду при помощи таких скважин. Представляют собой они трубу, совмещающую функцию обсадной и водопроводной труб, а также «древка» самого бура. Фото таких скважин можно найти без труда.

Технология проста: бур-желонка насаживается на трубу и колодец бурится методом ударного бурения – снаряд устанавливают на треногу или в приямок и забивают в землю, позаботившись о безопасности. конечно. Затем трубы вынимают (не до конца), насаживают следующий ярус, соединяют, и снова забивают.

Время от времени наличие воды проверяют манеркой – заваренным с одного конца куском трубы на плотной верёвке. Добравшись до низа верхнего водоносного слоя, бурение немедленно прекращают.

В принципе, при наличии водопровода можно такой скважиной и обойтись. Недостаток – маленький дебит скважины (дебит – количество воды, которое даёт скважина в единицу времени) и не всегда высокая долговечность, к тому же эти скважины не ремонтопригодны.

Защита скважины от атмосферных воздействий

Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:

надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;

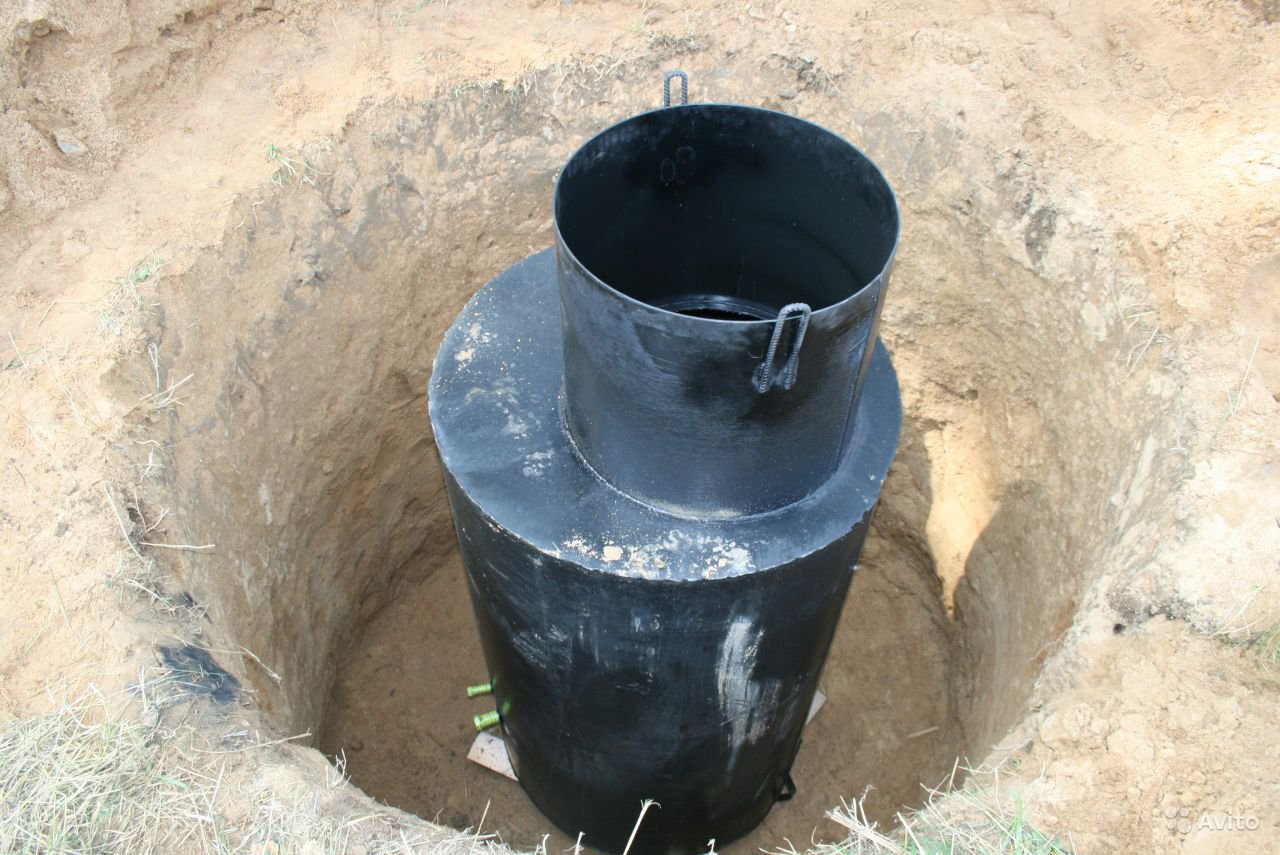

подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.

Что нужно для водоснабжения из скважины

Насос поверхностный под скважину.

Этот тип насоса применяют, если скважина неглубокая.

Тип насоса стоит дешевле, чем погружная установка, отличается более легким монтажом и обслуживанием.

Самым рациональным и выгодным решением станет приобретение комплексной насосной станции, которая оснащена насосом поверхностного вида, мембранного бака объемом до шестидесяти литров, автоматическое управление.

В источник погружают шланг, чтобы всасывать воду. Размер шланга внутри небольшой, его активно применяют для абиссинских колодцев, в них невозможно расположить насос другого вида.

Недостатком системы считается небольшая глубина, с которой способен работать прибор, максимум десять метров.

Внимание! Область применения насосов ограничивается малыми скважинами либо колодцами. Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование

Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование.

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Преимущества пластикового кессона:

Высокий срок эксплуатации;
Проще в установке.

Преимущества скважины с кессоном

Одним из этапов строительства индивидуальной водопроводной сети является обустройство кессона. Если водой пользуются сезонно, то без изготовления такой конструкции не обойтись. Компоновка позволяет отказаться от строительства дополнительного помещения или расположения элементов насосной станции в подвале дома.

Оборудованный приямок упрощает обслуживание и замену оборудования. Подключение подающей трубы к водопроводу проводят через тройник со сливным клапаном для осушения системы при проведении ремонта или подготовке к зиме. В кессоне можно сделать разводку трубопроводов при необходимости подачи воды к другим потребителям.

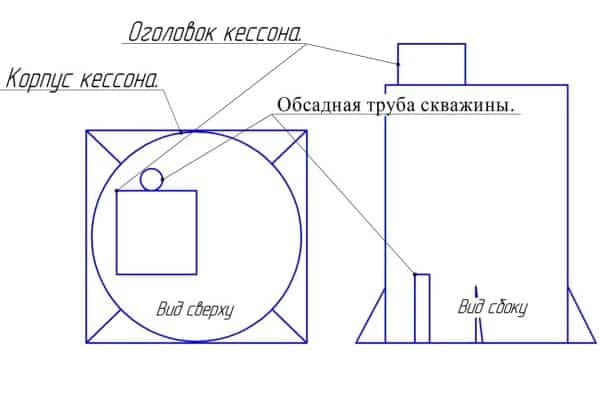

Схема устройства кессона.

Конструкция приямка предполагает полную герметичность для предотвращения попадания в источник талых и грунтовых вод. В кессоне располагают пускорегулирующую аппаратуру насоса. Это дает возможность проводить замеры сопротивления изоляции, отключать и включать насосный агрегат при проверке или замене. Для крепления насоса, подсоединения подающей трубы и герметизации обсадной колонны устанавливают скважинный оголовок.

Для комфортного проведения работ приямок оборудуют осветительными приборами. В большинстве случаев устанавливают съемную лестницу либо крепят скобы. Кессон имеет 2 камеры, которые закрываются крышками. Верхняя (малая) служит тамбуром для утепления основного приямка. В нижней находится оборудование и устье скважины.

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство — оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

фланца;
крышки;
карабина;
манжет;
крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Значительные особенности

Перед началом любых работ нужно провести разведку уровня грунтовых вод на вашем участке. От его уровня будет зависеть положение основного защитного сооружения скважины (на поверхности или под землёй). Для защиты плодородного слоя земли необходимо использовать кустовое бурение. Данный вариант снижает уровень отсыпных работ при бурении.

Очень важной частью является выбор насоса и его установка. Насосная станция обладает самой важной ролью в системе скважины

Рациональным выбором будет использовать погружной насос, так как его показатели производительность являются одними из лучших, плюс ко всему он хорошо подходит для данного типа систем водоснабжения. Выбор зависит от многих факторов, основным из которых является глубина, например при глубине скважины в 33 метра, необходимо поддерживать давление от 1,4 до 3 атмосфер.

Варианты расположения
Вариант оборудования

Поддержка и регулировка рабочего давления осуществляется при помощи гидроаккумулятора. Вместительная ёмкость для хранения позволяет управлять давлением в системе. Существуют разновидность разного объёма, для различных категорий систем.

План водоснабжения
Гидроаккумуляторы

Основным защитным элементом глубинной части скважины является оголовок. Он оборудован креплениями для установки водопроводных труб и другого оборудования.

Элементы конструкции оголовка:

карабин для страховки крепления насоса;
фланец для крепления оголовка к шахте;
уплотнительные кольца;
крепёжные болты;
верхняя и нижняя крышки оголовка.

Вид в сборе
Конструкция

Поле монтажа оголовка производится срез колонны. Его необходимо зачистить о обработать антикоррозионным составом.

Общий вид скважинной системы

В заключение

Обустройство скважины на воду своими руками – задача достаточно простая. Просмотрев предоставленные видео-материалы, вы всегда сможете справиться с работами на даче или дома без особых проблем. Здесь дана стандартная схема, которая применяется в большинстве случаев. Конечно, полная обвязка скважины не бывает без подключения шлангов, труб и прочих работ, которые также можно выполнить своими руками. Существует множество способов, как обустроить скважину и всегда есть выбор менее затратный, который будет соответствовать вашим требованиям и потребностям. В частности, на даче вполне можно обойтись не покупным кессоном, а обычной бочкой. Все решает интенсивность пользования колодцем, мера потребления воды и прочие нюансы.
