Нюансы выбора петель для гаражных ворот

Разновидности петель и их монтажа

Петли можно разделить на несколько видов:

Цилиндрические с подшипником для опоры.

Применяются для монтажа стандартных ворот, не слишком тяжелых по весу. На такие системы не рекомендуется делать нагрузку более 0,4 тонн так как это их наибольший допустимый вес. О такой информации следует спрашивать до приобретения потому, что для каждой модели и фирмы он может меняться.

Выглядят они как цилиндр, который делится на 2 части. Одна из них имеет окончание в виде стержня, который в процессе установки входит во вторую деталь с пустой сердцевиной и шариком на дне. Этот подшипник делает механизм более плавным во время движения, если поступает слишком большая нагрузка. На одной из его сторон есть специальное место для установки заглушки, которую можно снять.

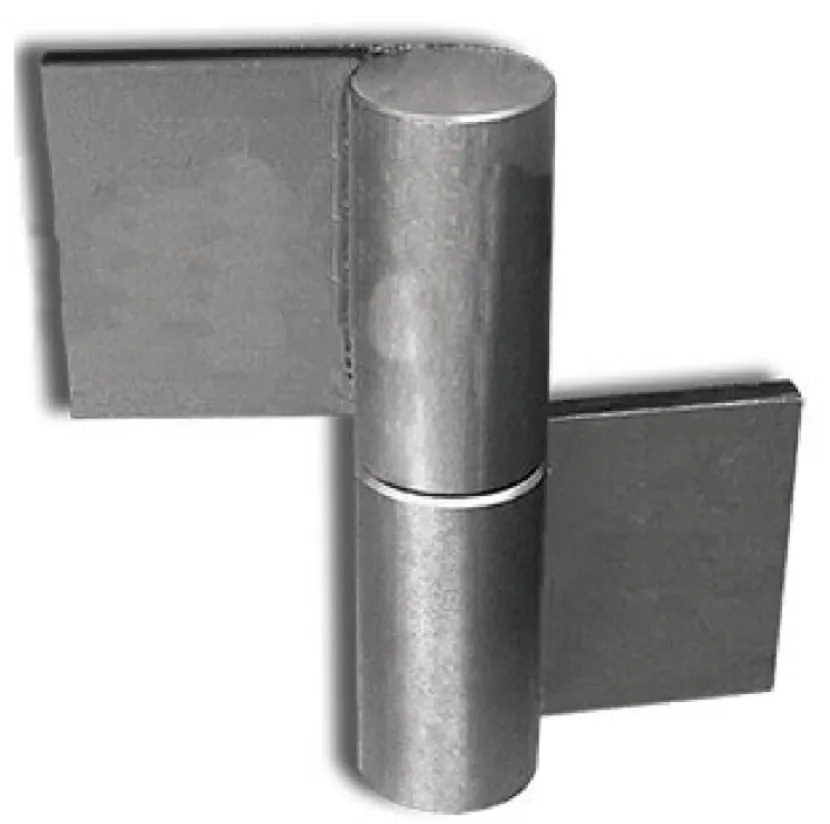

Цилиндрические петли для ворот Источник vorota-goroda.ru

Усиленные конструкции в форме.

Справляются с нагрузкой до 0,6 т и отличаются от первых только пластиной крепления, которая дает возможность правильно распределит массу по поверхности. Такой механизм можно монтировать с применением сварки или как в межкомнатных переходах – саморезами, а раскрытие дверей при применении такой петли может быть в обе стороны.

Данный крепеж делается из прочной стали, что увеличивает максимальны допустимый вес нагрузки и долговечность изделия. Перед приобретением рекомендуется проверить подшипник на наличие специальной маркировки.

Сквозные.

Используются если нельзя применять сварку или другой крепеж. Для их монтажа насквозь просверливается опора ворот и с другой стороны фиксируется гайками. Такие петли выдерживают только маленький вес, их максимум – 200 кг. Изготавливают их правосторонними или левосторонними, также ими можно оснастить навесы.

Скрытые.

У них особая конструкция, которую можно легко спрятать, если ворота закрыты. Крепятся они к боковой части столба, который выступает в качестве опоры и к внутренней части рамы. Плюсом такой конструкции является то, что демонтировать эти петли можно только специальными инструментами.

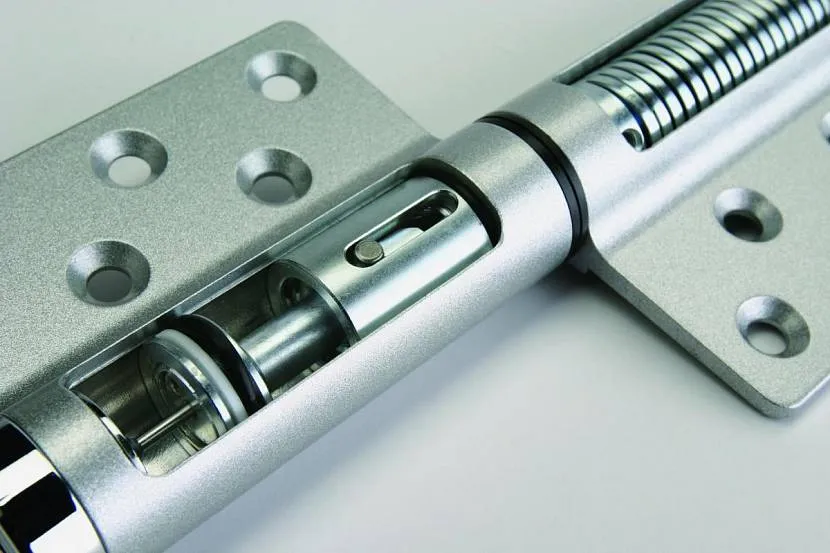

Скрытый механизм Источник www.travelnews24.ru

Трехсекционные накладные (магнитные).

Их применяют, если вес створок слишком большой. Они обладают хорошей износостойкостью, не издают лишних звуков во время открывания двери, их тяжело взломать, а также вся масса идет на эти крепления. В середине у них два стержня, смотрящих в противоположные стороны. Крепятся они сваркой, что очень удобно и надежно.

Петли-стрелы.

Их изготавливают шарнирными и полушарнирными, а применять их можно для ворот с большим весом. Бывают трех видов: декоративные, стандартные и снимаемые.

Также есть различие петель по форме:

1. Цилиндрические. Плотно фиксируются на поверхности ворот, а также плавный и легкий поворот механизма.
2. Квадратные. При установке необходимо немного отступит от рамы. Фиксация более надежна, чем у предыдущих.
3. Шестигранные. Универсальные петли, которые фиксируются и как цилиндрические и как квадратные.
4. Каплевидные. Используются для разных конструкций и имеют высокую прочность, а также устойчивость к расшатыванию.

При выборе навесов на ворота важно смотреть, чтобы они подходили под материал. Если петля не подходит к металлу или дереву, то долго она не прослужит

Каплевидные петли Источник news2.ru

Калитка из профнастила

Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы

Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны.

Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.

С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.

Крепление петель к каркасу калитки из профнастила

Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Договор на установку забора из профнастила образец? Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.

Такое металлическое полотно имеет 2 слоя защиты:

• анодный;
• краска.

Средний вес профилированного листа составляет около 5 кг на м2. Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.

Схема для установки калитки из профнастила

В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Регулировка оконных петель

Для регулировки петель пластиковых окон потребуются:

• шестигранный ключ №4, выполненный в виде буквы Г;
• различные отвертки;
• пассатижи.

Чтобы отрегулировать окно, требуется уделить внимание следующим элементам:

• нижняя петля, которая является поворотной. Регулируя эту петлю, можно выровнять оконную створку в вертикальном направлении и нижнюю часть сворки по горизонтали;
• петля, расположенная сверху, которая является поворотно-откидной. Регулировка этого элемента фурнитуры позволяет добиться правильного расположения окна в направлении право-лево;
• запорные цапфы. Элементы фурнитуры располагаются по периметру окна. Регулировкой цапф выравнивается сила прижима, то есть расположение ближе-дальше.

Горизонтальная регулировка

Чтобы произвести регулировку окна в горизонтальном направлении, надо:

1. открыть створку;
2. снять декоративные накладки, закрывающие петли;
3. вставить шестигранный ключ в специальное отверстие, которое располагается в боковой части петли;
4. если вращать ключ в направлении хождения часовой стрелки, то створка окна будет приближаться к петле, расположенной в верхней части, и, соответственно, наоборот.

Смещение оконной створки в горизонтальном направлении

Вертикальная регулировка

Отрегулировать расположение окна в вертикальном направлении можно исключительно за счет нижней петли. Чтобы произвести процедуру необходимо:

1. установить ключ в отверстие, которое находится в верхней части петли с торца;
2. оконная створка будет подниматься, если ключ крутить по часовой стрелке, и опускаться в обратном направлении.

Отверстие для регулировки положения окна в вертикальном направлении

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

• Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
• Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
• Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли,
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
• квадратные. Применяются крайне редко. В настоящее время практически не производятся,
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы,
2. подготовка металлической поверхности для сварки,
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше,
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
• электросварочный аппарат,
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
• щетка с металлической щетиной для предварительной очистки рабочей поверхности,
• средства индивидуальной защиты мастера.

Преимущества и недостатки распашных ворот

Давайте ближе рассмотрим факторы, с которыми связана такая популярность распашных ворот. Простота и удобство. Две открывающиеся створки, имея минимальные познания и навыки, можно вполне изготовить самостоятельно, даже не обращаясь к профессионалу. Материал может быть даже самый недорогой, а техническую модернизацию возможно проводить постепенно, тем более что средства автоматизации для этого вида дешевле относительно других.

На такие ворота не требуется специализированных средств защиты – подойдет любой замок или даже элементарный засов. При желании можно добавить дополнительный вход, т.н. калитку. О выборе облицовочного материала вообще нет смысла говорить, потому как он просто огромен. Ремонт тоже не требует особых навыков. В элементарной конструкции нет ничего сложного.

Характеристики шарниров

Для изготовления распашных гаражных ворот применяются различные материалы, от них во многом зависит цена всей конструкции. Смонтировать ее можно самостоятельно при наличии минимального опыта. Выбирать петли следует ориентируясь на тот материал, из которого сделаны сами ворота. Варианты их крепления тоже зависят от материала, шарниры обычно:

Чертеж с размерами шарнира для ворот

1. Привариваются к каркасу металлических проемов.
2. Прикручиваются болтами к полотну и каркасу.
3. Закрепляются с помощью саморезов для металла.
4. Фиксируются саморезами, применяемыми для конструкций из дерева.

Крепить петли к створке и столбу следует путем сварки. В процессе крепления петель следует соблюдать все предусмотренные зазоры между столбом и створкой. Центровка петли при креплении производится по подшипнику, а не по петельной оси. Во время сварки в процессе устройства распашных ворот необходимо избегать протекания сварочного тока через подшипники фурнитуры.

ГОСТом предусмотрены следующие виды изделий:

1. Петля с шариком, обеспечивающая надежность и удобство применения данной фурнитуры.
2. Петля для ворот с опорным подшипником, обеспечивающая легкое вращение конструкции.

Петли с шариком должны быть изготовлены из стали высокой прочности, от материала зависит и цена фурнитуры данного вида.

Эти детали обычно подвергаются антикоррозионной обработке, а их монтаж обеспечивает следующие характеристики при эксплуатации ворот:

• бесшумность работы конструкции;
• легкое вращение;
• наличие зазора между элементами шарниров.

Установка петель с подшипником предполагает:

• надежную работу створок с большой массой;
• качественную приварку фурнитуры к металлу за счет полуавтомата для сварки;
• типоразмеры в широком ассортименте;
• возможность изготовления шарниров под заказ.

Длина шарнира может достигать до 1 метра, а диаметр — до 50 мм. От конструкции петли того или иного вида зависит удобство эксплуатация ворот. Главной функцией креплений является удержание створок в проеме на столбах или стойках. Открывать либо закрывать створки и двери можно именно с помощью петель. Этот крепеж может включать 2-3 секции, зафиксированные определенным способом.

Внутреннее устройство петель с подшипником

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

• Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
• Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
• Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

• Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
• Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
• Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1.  Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Предъявляемые требования

Подразделение элементов обеспечивается по назначению и устройству:

1. Если они изготовлены в виде цилиндра с опорными подшипниками, то крепить петли такой конструкции рекомендуется для поддержания веса среднего размера полотен. Их можно использовать, когда нагрузка не превышает 400 кг.
2. При изготовлении усиленной фурнитуры применяют опорный подшипник, соединенный двумя пластинами. Такие элементы выдерживают 125–600 кг. В производстве используется высокопрочная легированная сталь с обработкой от ржавчины.
3. Для облегченной нагрузки в пределах 200 кг. Фиксация осуществляется просверливанием отверстия в стойке для крепления завеса с использованием гаек.

Варианты крепления

Классификация шарниров по форме

Современные шарниры для ворот изготавливают в различных форм-факторах. Они могут быть цилиндрическими, квадратными, шестигранными или каплевидными.

Шарниры цилиндрической формы, несмотря на необычный внешний вид, пользуются высоким спросом у покупателей. Такие петли приваривают к воротам, причем для их более надежного крепления сначала приваривают ушки.

Эти петли не нашли широкого применения, но все же их можно встретить на полках магазинов. Они мало чем отличаются от цилиндрических. Для их крепления также потребуется предварительно приварить ушки.

Петли квадратной формы обеспечивают значительную площадь контакта поверхностей. Они легко и надежно привариваются к основанию ворот.

Такая форма свойственна только шарнирам с подшипником. Петли имеют ряд преимуществ, таких как эстетичный внешний вид, равномерный сварочный шов и удобство в установке.

Петли-стрелы

Подходят как для деревянных, так и для металлических ворот. Благодаря особой форме, шарниры имеют колоритный внешний вид и обеспечивают значительный запас прочности. Они могут быть шарнирными или полушарнирными, обычными, съемными или фигурными. Их можно навешивать на увесистые и габаритные ворота.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Из перечисленных выше форм шарниров наиболее эргономичной является цилиндрическая петля с подшипником. При ее монтаже потребуется провести дополнительные работы, но готовое изделие порадует отличными эксплуатационными характеристиками и надежностью.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Распашные ворота. Конструкция и особенности

Распашные ворота могут использоваться практически на любых объектах, в зданиях и сооружениях. Единственным ограничением является наличие свободного пространства для открытия ворот. В зависимости от назначения створки ворот могут быть цельными или иметь ажурную (решетчатую, кованую) конструкцию. Также возможны комбинированные варианты, где глухие створки имеют вставки, калитку и т.д.

Преимущества распашных ворот:

• простота конструкции. При желании подобные ворота можно даже изготовить самостоятельно, главное – использовать качественную и высокопрочную фурнитуру;
• доступность. Это недорогие ворота, так как в базовой комплектации они включают минимум элементов;
• возможность модернизации. Механические распашные ворота могут быть без труда модернизированы путем установки автоматики. Причем, в отличие от других типов ворот, автоматика для распашных конструкций достаточно надежна и доступна;
• любые варианты отделки. Распашные ворота можно красить и облицовывать практически любыми материалами;
• возможность утепления. Конструкция распашных ворот позволяет использовать практически любые виды утеплителя;
• большое разнообразие габаритов. В зависимости от назначения и места установки распашные ворота могут иметь самые разные размеры;
• удобство использования. В распашные ворота – особенно больших размеров – при необходимости можно встроить калитку;
• надежность и долговечность. В силу простоты конструкции не требуют сложного ремонта;
• разнообразие фурнитуры. На распашные ворота могут устанавливаться практически любые типы замков и засовов.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража
