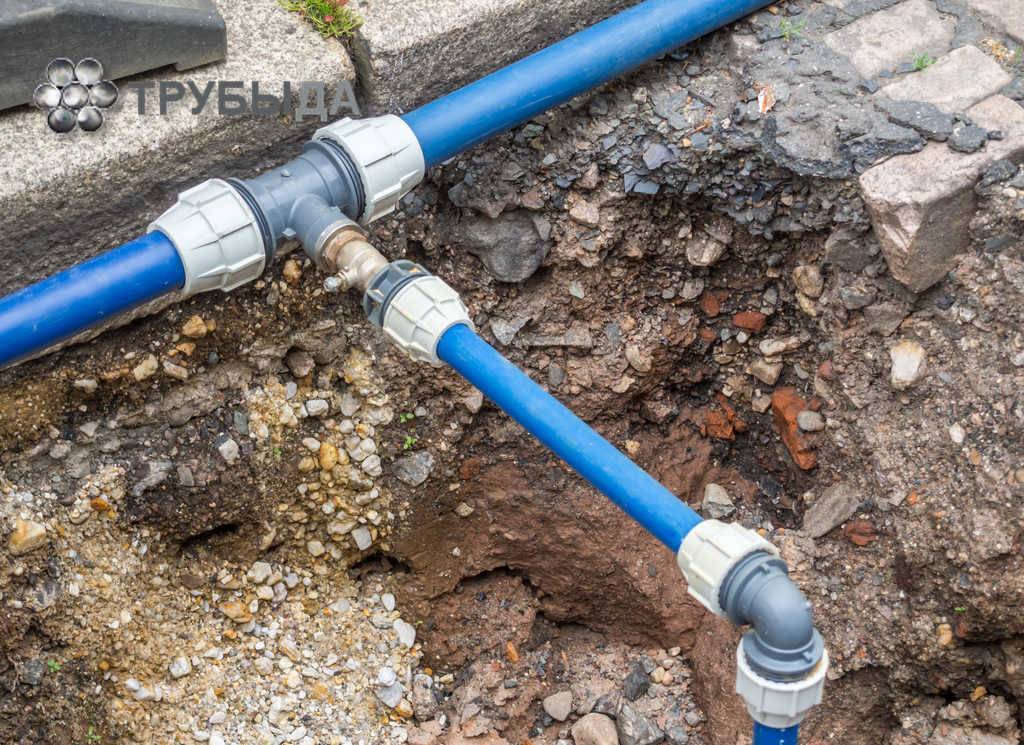

Компрессионные фитинги
Нарезка металлопластиковых труб
Обрезать трубы можно только при помощи специального инструмента. Использование кустарных способов нарезки всегда приводит к небольшим дефектам, из-за которых впоследствии трубопровод начинает протекать. Пожалуй, единственным доступным вариантом является ножовка по металлу с мелкими зубьями, но приходится следить за тем, чтобы срез получился строго перпендикулярным.
Самый удобный инструмент для нарезки – это гильотинный труборез, процесс работы с которым выглядит так:
- Труба устанавливается на опору.
- Несколькими нажатиями на рычаг труба разрезается.
- Далее резак возвращается в изначальное положение нажатием соответствующей кнопки.
Металлопластиковые трубы можно обрезать и роликовым труборезом:
- Труба укладывается в опорную скобу.
- Проворачивая ручку, необходимо установить глубину врезки так, чтобы она составляла около 0,5 мм.
- Далее нужно пройти один оборот по всей окружности трубы.
- Еще раз выставляется глубина врезки.
- Материал прорезается по окружности.
- Весь алгоритм повторяется, пока труба не будет разрезана.
Как согнуть металлопластиковую трубу
Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.
Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.
Пружина для гибки металлопластиковых труб
Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.
Ручная гибка металлопластиковых труб
При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).
Способы гибки МП труб
Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.
Пластиковые трубы для отопления: характеристики, требуемый диаметр для монтажа своими руками
Многие хозяева прекрасно знают, что оборудовать систему отопления в жилище можно самыми разными способами и при помощи самых различных материалов. В последнее время весьма широкую популярность приобрели пластиковые трубы для отопления характеристики которых и объясняют широкое распространение этих структурных частей системы теплоснабжения.
Чтобы разобраться с тем, как самому сделать отопление из пластиковых труб, необходимо рассмотреть особенности этих изделий, изучить их преимущества и недостатки, а также определить, какие инструменты необходимы для их монтажа. Именно об этом далее и пойдет речь.
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.
Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

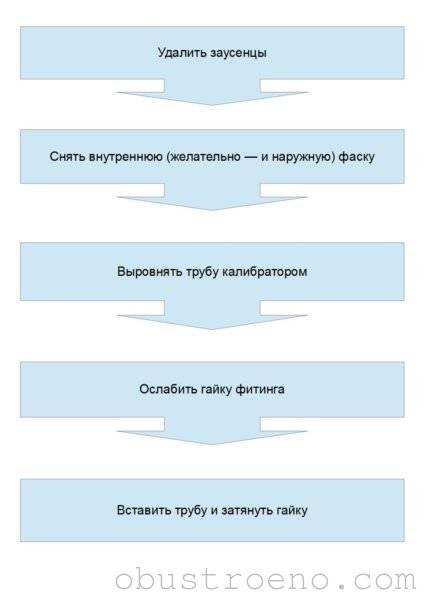

- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга

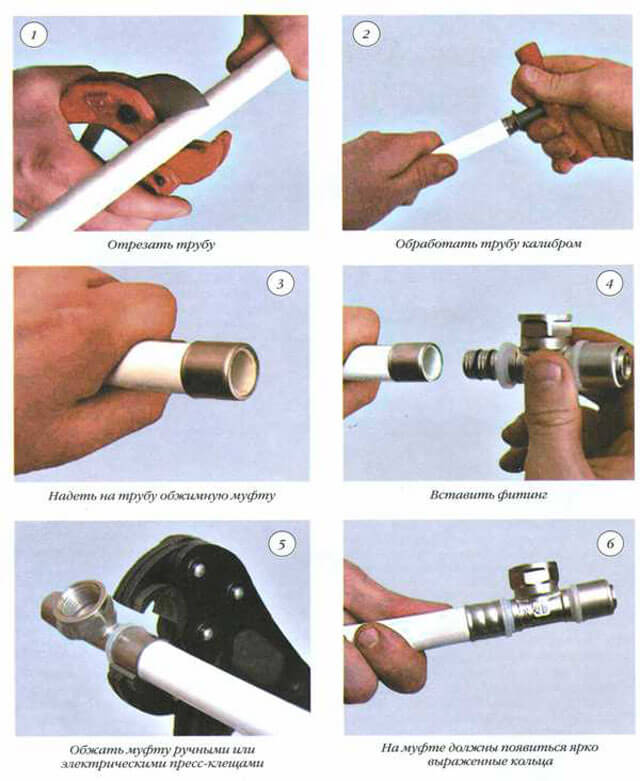

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.
Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Правила монтажа конструкции
Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.
После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).
Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.
Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.
Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.
Металлопластиковые трубы (монтаж, соединение)
Монтаж соединений с помощью резьбовых фитингов
В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).
В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.
Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).
Монтаж металлопластиковых труб
Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер
При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера
Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.
При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.
Монтаж соединений с помощью обжимных (пресс) фитингов
В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.
Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.
Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.
В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.
металлопластиковые трубы -секрет соединение
Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.
Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.
Можно ли спаять металлопластик с полипропиленом. Как соединить металлопластиковую трубу с полипропиленовой трубой: инструменты, методы, основные ошибки
Нередко инженерные коммуникации создаются из металлопластиковых и полипропиленовых труб. При ремонте и реконструкции некоторых объектов выполняется стыковка трубопроводов из этих разнородных материалов.
Разнородное соединение
Такая необходимость возникает, когда нужно новую систему присоединить к существующей сети или при замене участка с дефектом.
Состыковать разнородные трубопроводы еще приходится при монтаже теплого пола, если коммуникации в стяжке приходится подключать к действующему отопительному контуру из полипропилена.
Система отопления фрагмент
Кроме того, если знать, как соединить металлопластиковую трубу с полипропиленовым трубопрокатом, удастся уменьшить расходы на материалы, когда выполняется устройство смешанной системы.
Инструменты и материалы
Для стыковки полипропиленовой и металлопластиковой трубы используются следующие материалы и инструменты:
- герметик на основе силикона или уплотняющая сантехническая паста;
- лен-пакля;
- разводной и газовый ключ.
Перечень необходимых инструментов и материалов зависит от метода соединения разнородных трубопроводов.
Виды соединения
Способ соединения металлопластиковых труб с полимерными трубами выбирается в зависимости от параметров перемещаемой жидкости. Существует несколько вариантов стыковки разнородных трубопроводов. Каждый из них отличается конкретными особенностями.
Припаять ПП трубопрокат к МП трубопроводу не получится из-за разной структуры изделий.
Муфта
Этот фитинг применяется для соединения ПП трубы с МП трубопроводом, если диаметр инженерной коммуникации не превышает 40 мм. При стыковке используется резьбовая американка, представляющая собой разъемный элемент.
Фитинг резьбовой
Чтобы качественно соединить две трубы из разных материалов, нужно выполнить следующие действия:
- разобрать разъемный соединительный элемент — американку;
- накрутить лен на деталь с наружной резьбой и сверху пакли намазать силиконовый герметик;
- вкрутить подготовленный элемент американки в муфту с внутренней резьбой;
- накрутить лен-паклю с силиконовым герметиком на вторую муфту с наружной резьбой и соединить ее с другой частью американки;
- скрутить две половинки фитинга-американки вручную;
- подтянуть ключом стык, но без лишнего усилия, чтобы не повредить резиновый уплотнитель в американке.
Не рекомендуется замуровывать муфтовое соединение в строительные конструкции объекта. При скрытой прокладке необходимо предусмотреть технический люк в месте стыка.
Компрессионный фитинг
Самым простым вариантом соединения металлопластиковых труб с полипропиленовыми трубами является использование двухстороннего полиэтиленового компрессионного фитинга.
Муфта компрессионная соединительная
Этот способ применим только для водопроводных систем, перемещающих жидкость с температурой не более 50˚C. В отопительных контурах полиэтиленовые муфты не используются.
С помощью компрессионного фитинга можно выполнить монтаж трубопроката различного диаметра. При этом не нужно использовать дополнительные детали.
Муфта компрессионного типа — специальный элемент для соединения отдельных частей трубопроводной системы. В ее состав входит цилиндр из пластика. На этой детали с каждой стороны имеется резьба. В конструкции фитинга также присутствует 2-е накидные гайки, оснащенные уплотнительными кольцами.
Стыковка выполняется путем вставки труб в компрессионную муфту. Потом проводится затягивание гаек. Монтажные работы при использовании компрессионного фитинга не проводятся в стесненных условиях.
Процессу могут помешать увеличенные габариты муфты. Фитинг также имеет ограниченную посадочную длину.
Фланец
Эти трубопроводные элементы используются для соединения трубопроката с диаметром более 40 мм. Они также применяются, когда нужно выполнить монтаж фланцевой арматуры.
Для МП труб не существует специальных фланцев. Поэтому приходится дополнительно применять концевой элемент с наружной резьбой. На него накручивается фланцевая деталь подходящего диаметра с внутренней резьбой при использовании пакли и сантехнической пасты или силиконового герметика.
Фланец резьбовой
После этого концевой фитинг монтируется на МП трубопроводе. Для ПП труб выпускаются фланцы под пайку. Все элементы для соединения стоят недорого. Их цена возрастает с увеличением диаметра.
Как соединить металлопластик и металл
Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.
Рекомендуем ознакомиться: Фасонные изделия для перехода с трубы круглого сечения на прямоугольный воздуховод
Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.
Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.
Почему именно металлопластик
Делая ремонт коммуникаций в доме, или прокладывая новые, многие обращают внимание именно на металлопластиковые трубы. А почему именно они? Объяснения этого лежит в их преимуществах. А именно:
А именно:
- Они стойкие к коррозии. Благодаря наличию полимеров, такие трубы не ржавеют и не гниют. А значит, они прослужат очень долго.
- Имея алюминиевую прослойку, хорошо сохраняют форму, при этом обладают эластичностью. Это свойство дает возможность создавать системы практически любой конфигурации.
- Легки в монтаже. С созданием коммуникаций может справиться любой, даже не обладая специальными навыками.
Слои металлопластиковой трубы
Все эти преимущества металлопластиковым трубам придает структура. Она состоит из нескольких слоев. Первый (внутренний) слой состоит из уплотненного или сшитого полиэтилена. Затем идет слой клея, на который накладывается прослойка из алюминия. Следующим в «пироге» оказывается снова клей, на который и наносится последний ингредиент – пластик.
Но при этом есть и некоторые недостатки. Например, имеются некоторые ограничения в применении металлопластиковых труб в системах горячего водоснабжения и отопления. Также к минусам можно отнести зауженное проходное сечение мест соединения (из-за использования специальных фитингов). Такой водопровод нельзя замуровывать в стену, если он собран на резьбовых соединениях, потому что их нужно периодически обжимать.
Проблемы выбора
Металлопластиковая труба представляет собой алюминиевую тонкостенную (примерно 0,5 мм) трубку с внутренней и внешней оболочками из сшитого полиэтилена.
Структура трубы часто указывается в маркировке.
Алюминий увеличивает механическую и гидравлическую прочность трубы. Однако он же создает ряд проблем при монтаже:
Изгиб со слишком малым радиусом может привести к тому, что алюминиевая трубка ломается. В этом случае резко падает максимальное рабочее давление металлополимерной трубы;
Изгиб с чрезмерно маленьким радиусом привел к перелому сердечника.
Поскольку трубы небольшого диаметра продаются в бухтах, после распрямления они сохраняют приобретенную при сматывании овальность сечения;
Выпрямленная труба из бухты приобретает овальное сечение.
При резке край трубы сминается, опять-таки деформируясь.
В настоящее время в магазинах можно встретить три типа фитингов.
Компрессионный
Труба обжимается на латунном штуцере с двумя уплотнительными резиновыми кольцами и упорной шайбой из фторопласта. Ее обжимает разрезное кольцо, которое, в свою очередь, сдавливается накидной гайкой с коническим внутренним профилем.
Разобранный фитинг.
Механизм работы фитинга прост и понятен:
Механизм работы компрессионного фитинга.
Главное достоинство этого типа фитингов — сочетание дешевизны самого соединителя и доступности инструмента. Для сборки нужен разводной или рожковый ключ, которым затягивается накидная гайка, и струбцина/тиски/второй ключ для фиксации корпуса.
Я собирал все соединения с помощью нехитрого набора из двух разводных ключей.
Главным недостатком считаются пресловутые течи на соединениях. Если на холодной воде металлопластик стоит годами без нареканий, то на горячей воде и отоплении через некоторое время начинается капель. Стоит подтянуть гайку- и она прекратится, но позже может начаться снова.
Типичное место течи.
Отложим пока этот тип фитингов и познакомимся с альтернативами.
Пресс-фитинг
Устройство этих изделий сильно похоже на описанное выше, но с несколькими доработками:
- Уплотнительные резиновые кольца имеют более низкий профиль, глубже утоплены в канавках;
- Разрезное кольцо отсутствует;
- Вместо накидной гайки труба фиксируется на штуцере гильзой из нержавеющей стали. Она обжимается при сборке клещами с большим плечом рычага. После монтажа соединение делается неразборным.
Устройство пресс-фитинга.
За редчайшим исключением соединения этого типа не текут после сборки. Если водопровод или система отопления прошли гидравлические испытания, соединения можно укладывать в стяжку, замуровывать в стену или прятать в гипсокартонные перегородки.
Главный недостаток — цена инструмента. Самые простенькие клещи от Valtek для диаметров 16 — 20 мм можно приобрести примерно за 6000 рублей; универсальные клещи на диаметры 16 — 32 мм стоят от 10000 до (только не пугайтесь!) 80-90 тысяч рублей. Согласитесь, что для разовой замены подводок в квартире это несколько избыточно: полный набор труб и фитингов обойдется заметно дешевле.
Ручной гидравлический пресс для опрессовки гильз.
Пуш-фитинг
Пуш-соединители (от английского push — нажать) упрощают процесс сборки соединения донельзя: в рекламе сантехник с небольшим усилием вставляет трубу в раструб, после чего соединение оказывается собранным и надежно зафиксированным.
На практике процесс сборки несколько сложнее.
Как соединять металлопластиковые трубы между собой с помощью пуш-фитингов?
Инструкция по монтажу пуш-соединения.
Несколько комментариев:
- Внутри пуш-фитинга находится такой же штуцер с уплотнительными кольцами, как в компрессионном изделии. Чтобы не сорвать кольца, труба должна иметь идеально круглое внутреннее сечение и снятую внутреннюю фаску, обеспечивающую плавный заход на штуцер;
- Фиксацию и отсутствие обратного хода трубы обеспечивает нержавеющее кольцо с лапками, направленными в сторону фитинга. Увы, размеры кольцо рассчитаны на строго определенную толщину стенок трубы. Если они чуть толще — трубу будет трудно вставить в соединитель; если чуть тоньше — при значительном усилии труба будет вырвана;
Устройство латунного пуш-фитинга.
Эти изделия заметно дороже конкурирующих решений. Скажем, муфта диаметром 16 мм с двумя компрессионными или пресс-фитингами стоит от 60 до 100 рублей, а с двумя пуш-фитингами — уже около 150.
Муфта Push-fit 16 мм, оптовая стоимость 144 рубля.
Достоинства монтажа металлопластиковых труб для водопровода
Самые популярные материалы – это металлопластиковые трубы. Они имеют как ряд положительных свойств, так и отрицательных.
Рассмотрим, почему этот материал пользуется такой популярностью:
1.Недорогая стоимость. Если сравнивать трубы из пластика+металла со стандартными трубами, изготовленными из стали, то первый вариант будет гораздо дешевле. Причем это не означает, что пострадает качество и сроки эксплуатации.
2.Трубы гибкие, поэтому при монтаже можно придать практически любую форму.
3.Простота установки – это самый весомый аргумент. Материал податливый и пластичный, поэтому с работами может справиться даже новичок.
4.Большой срок эксплуатации. Отдельные производители дают гарантию на свой товар до 30 лет, при грамотной эксплуатации – до 50 лет! А это означает, что если сделать монтаж по все правилам, водопровод прослужит длительный срок. Еще преимущество в том, что даже если придется заменить отдельный участок, это можно сделать в течение часа.
5.Привлекательный внешний вид и возможность спрятать трубы в коробе, проложенном в стене или под полом. Трубы не нужно красить, потому что они не выбиваются из общего вида, они не покрываются конденсатом и не ржавеют.
6.Трубы прочные, выдерживают как высокие температурные нагрузки (в пределах допустимой нормы), так и механические.
7.Если сравнивать этот материал с другими устаревшими материалами, то трубы не тяжелые. Соответственно, при монтаже водопроводных систем работы упрощаются.
8.Как уже было сказано выше, в них не образовывается ржавчина, трубы не подвержены коррозии и на стенках не откладываются солевые накопления.
9.Используются также для отопления. Такая система не завоздушивается, так как материал полностью герметичен.
10.Способны выдержать сильные гидроудары. Перепады воды в системе трубам не страшны, они устойчивы к химическим веществам, при резких скачках температуры в системе, на стенках не образовывается конденсат.
