Металлическая винтовая лестница: 4 вида и их назначение

Устройство винтовой лестницы: каркас и ступени

Устройство винтовой лестницы является олицетворением дизайнерского искусства и в некоторой степени функциональности. Как правило, гораздо компактнее и аккуратнее традиционной маршевой, для которой самое главное это удобство эксплуатации. Особенности конструкции позволяют установить лестницу на минимальных площадях, из-за чего изделие можно легко встретить в двухъярусных квартирах.

Редко используется в качестве основного соединения между этажами, ведь конструкция не позволяет обеспечить достаточную пропускную способность. Два человека с трудом разминуться на винтовой лестнице стандартных размеров. Также возникают сложности с подъемом габаритных вещей и фурнитуры. В следствии чего спиральные лестницы применяют как второстепенные элементы — для подъема на чердак, на второй этаж с улицы или на мансарду.

Каркас винтовой лестницы

Каркас винтовой лестницы состоит из колонны, к которой радиально прикрепляются отдельные друг от друга ступеньки. Существуют конструкции и без центральной опоры, тогда ступени крепятся к стене, косоурам или тетивам. Возможны комбинации всех перечисленных вариантов.

Ступени винтовой лестницы

Размер ступеней винтовой лестницыМожет варьироваться в зависимости от ширины проема в перекрытии и, соответственно, от диаметра лестницы.

Проступи имеют неправильную форму: узкую с внутреннего края и более широкую с внешнего. Ширина ступени по линии подъема не может быть меньше, чем 27 см, иначе, это вызовет неудобства при движении. Максимальное значение для внешнего края — 50 см.

Для производства ступенек винтовой лестницы используются различные материалы:

• натуральный камень (мрамор);
• металл;
• дерево;
• акрил;
• стекло.

Инструкция как сделать лестницу г-образной с площадкой

Одним из распространенных видов лестниц является г-образная лестница с угловой промежуточной площадкой. Произвести ее расчет и подготовить чертеж своими руками не составит большого труда. То же касается и используемых материалов. При изготовлении г-образной лестницы могут быть использованы, дерево, металлические конструкции или пластик.

Г-образная лестница с площадкой своими руками была сделана многими владельцами домов. На сегодняшний день можно найти готовые элементы, благодаря чему монтаж такой лестницы может оказаться похожим на сборку конструктора, только в большем формате. Несмотря на это, если монтаж производится своими руками, нужно серьезно отнестись к данным работам, а перед их началом произвести все необходимые расчеты.

Расчет г-образной лестницы с площадкой начинается с измерения высоты второго этажа (в качестве примера она будет составлять 3000 мм.), на который она будет вести, а также расчета пространства, которое будет задействовано. Стоит учитывать, что ширина лестницы и угловой площадки должна быть такой, чтобы на ней могли разойтись два человека, а ширина ступенек давать возможность ступне полностью стоять на них

Необходимо обратить внимание на их высоту – слишком низкая или высокая ступенька будет доставлять дискомфорт при подъеме и спуске

В качестве примера будут взяты следующие размеры г-образной лестницы с площадкой:

• общая высота лестницы — 3000 мм;
• ширина лестницы – 930 мм;
• ширина ступеньки – 208 мм;
• высота ступеньки – 206 мм;
• длина и ширина угловой площадки – 825 мм.

Пример подобной лестницы представлен на фото. В данном примере будет создана деревянная лестница с металлическими поручнями. Благодаря простоте конструкции все работы можно осуществить своими руками.

После того, как расчет размеров и необходимых материалов произведен, можно приступать к разметке помещения.

В угловой части помещения необходимо разметить площадь для установки промежуточной площадки

Она станет важнейшей частью Г-образной лестницы, ее нужно уделить особое внимание. Все нагрузки при движении, в первую очередь, будут сказываться на ней. Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера

Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм

Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера. Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм.

Для монтажных работ потребуются следующие инструменты:

• дрель;
• шуруповерт;
• молоток;
• лобзик или ножовка,
• отвертки.

Следующим шагом станет изготовление первого марша г-образной лестницы. Если используется не готовый конструктор, то потребуется изготовление косоуров. Для этого необходимо подготовить шаблон, который будет выглядеть в форме прямоугольного треугольника, стороны которого будут равны глубине и высоте ступеней. При помощи данного треугольника необходимо нанести разметку, а после этого при помощи лобзика или ножовки вырезать отверстия на боковых досках конструкции

Важно помнить, что минимальная ширина косоура должна быть не меньше 150 мм., иначе возможны повреждения

После выполнения данной работы доски крепятся к промежуточной площадке при помощи уголков и саморезов. При выполнении данной работы необходимо следить за тем, чтобы конструкция получилась ровной, иначе она может не сойтись с размерами ступеней, которые монтируются в них. Для этого необходимо использовать уровень. Перед монтажом ступеней желательно под местами их крепления проложить дополнительные продольные и поперечные доски, которые будут способствовать прочности конструкции. Соответственно их размеры должны совпадать с длиной и шириной марша лестницы.

После монтажа ступенек выкладывается пол угловой промежуточной площадки. Перед этим ее верхняя часть прокладывается поперечными досками. Они придадут конструкции дополнительную устойчивость, а также станут основой для досок пола. Доски необходимо крепить и к тем, и к другим в нескольких местах. После окончания данных работ можно переходить к изготовлению второго марша г-образной лестницы. Они производятся по тому же принципу, что и сборка первого марша.

После окончания монтажных работ на лестницу необходимо установить поручни. Они могут быть выполнены своими руками как из дерева, так и из металла или других материалов.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

10 вариантов ступенек для винтовой лестницы: примеры изготовления

Винтовые лестницы, это как лестницы в небо, или, на худой конец, в сказку. И такие лестницы можно встретить в домах, где не так много места, чтобы развернуться большой широкой лестнице. В таких случаях отлично выручит винтовая лестница, которая поможет вознестись на второй этаж или на чердачное помещение. И здесь есть немало вариантов, какие могут быть сами лестницы и ступеньки на них.

Такие ступеньки выглядят как веер, они насаживаются одна на другую, немного сдвигаясь с каждой ступенькой в сторону, и таким образом закручиваются по часовой стрелке и ведут вас наверх.

Немного другой вариант тупенек, но также происходит крепление ступеньки на центральный столб, и снаружи конструкция укреплена еще и необычной конструкцией перил.

Такая лестница имеет простые деревянные ступени, которые крепятся на центральную стойку, а наружная часть ступеней крепится с помощью двух металлических штырей к перилам. Простая форма данных ступеней отлично сочетается с тонкими металлическими стержнями.

Здесь ступени имею немного выпуклую наружную грань, но также крепятся на центральный столб лестницы. Поддерживают эти ступени и наружные металлические стойки, которые уходят к перилам.

Имеют право на существование и металлические ступени, особенно, если лестница винтовая представляет собой дорогу на чердак или иное подсобное помещение наверху. Эстетика такой лестницы не впечатляет, но вот функционал – налицо. Сами ступни сделаны из перфорированного металла, чтобы нога не скользила.

Здесь представлены ступени не просто как “раз дощечка, два дощечка”, а имеют и переднюю часть ступеньки, что делает ее более безопасной.

Вариантов лестниц винтовых много, так и вариантов ступенек к ним – также немало: деревянные, закрытие спереди, металлические с перфорацией,  металлические узорчатые, деревянные на металлической основе.

Необычная лестница с металлическими ступеньками, которые сморятся очень необычно благодаря не только сглаженной форме, практически без углов, но и перфорации, которая предусмотрена на технических лестницах. Но все это обыграно еще и ярким цветом.

Деревянные ступени в обрамлении  металлического уголка – интересное и прочное решение  для винтовой лестницы.

Следующий вариант также представляет собой сочетание дерева и метала, только в данном случае здесь не рамка из металла, а подставка для каждой ступеньки.

Читать полностью (ссылка)

Какие материалы можно использовать

Как уже выше упоминалось, винтовая лестница может быть изготовлена как из одного материала, так из их комбинаций. Среди основных материалов выделяют следующие виды:

Деревянная. Классическим образцом выступает деревянная лестница

Она впишется практически в любой интерьер и привлечет внимание большим количеством изгибов.

Металлическая. Современный облик квартире придаст металлическая лестница

Они славятся прочностью и долговечностью, но некоторым людям будет некомфортно шагать по ступенькам босыми ногами. Но если добавить уникальные кованые узоры, то можно получить настоящий шедевр.

Стеклянная. Редким экземпляром может быть стеклянная конструкция. Но этот вариант может создать замечательный эффект парения в воздухе.

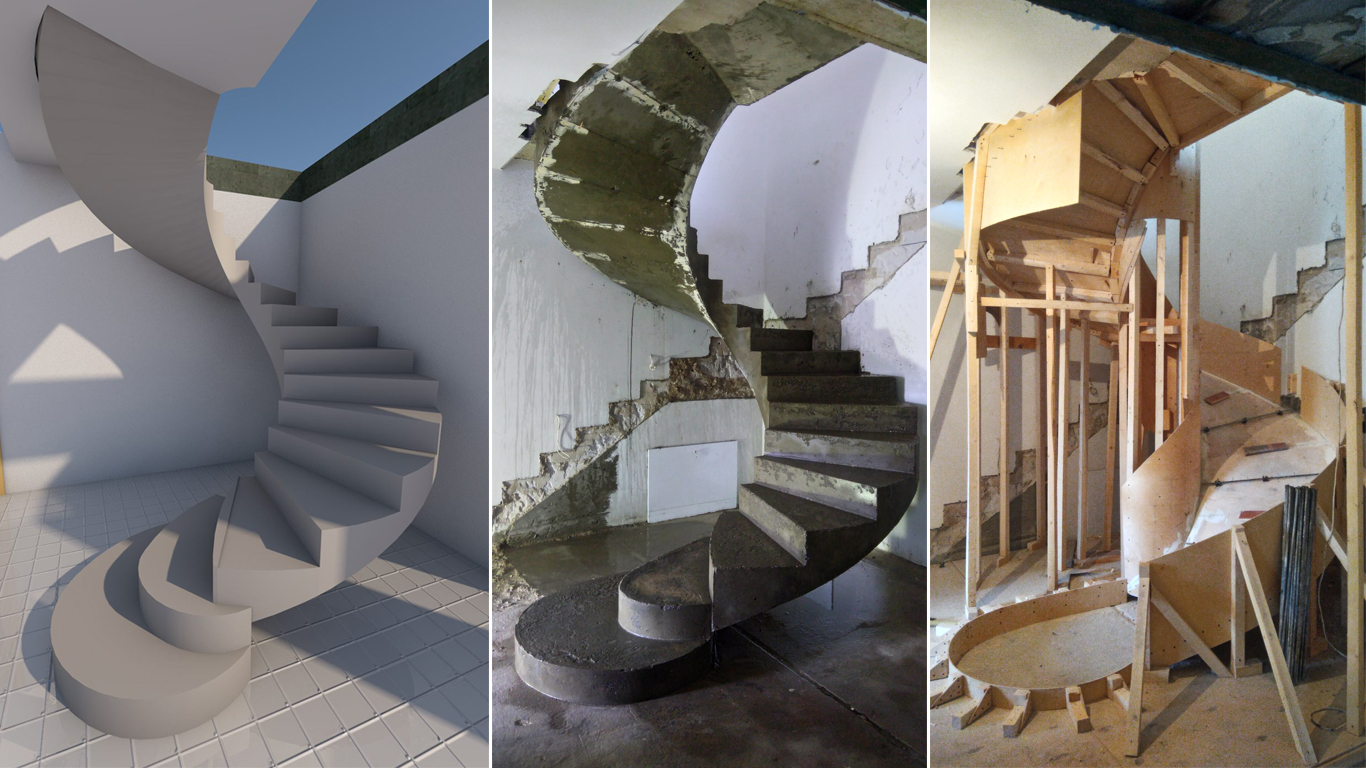

Бетонная. Ее можно назвать надежной, но при этом она очень громоздкая в сравнении с древесиной.

Каменная. Использование натурального или искусственного камня при изготовлении сделает сооружение декоративным украшением. Но все же материалы довольно тяжелые, поэтому их используют как дополнительные вставки в уже готовой конструкции.

Но подбирать надо, ориентируясь на дизайнерские решения жилого пространства, где надо будет внедрить лестницу.

Интересно! Выбор лестницы

Металлические винтовые лестницы — основные достоинства

Металлические винтовые лестницы широко используются в уличных условия, в качестве пожарных (эвакуационных) и технических лестниц, и зданиях производственного назначения. Применяются так же и в строительстве частных домов, но, правда, не так часто, как деревянные. Обладают рядом преимуществ:

• Возможность комбинирования. Каркас из металла превосходно совмещается с отделкой деревом, стеклом или камнем. Технические лестницы, зачастую, оставляют «голыми», без отделки.
• Простая установка. Современные винтовые лестницы собираются как конструктор: деталь за деталью. Это возможно благодаря высокотехнологичному производству. При изготовлении используются листы стали, металлические профили, трубы разного диаметра, арматуры.  Для тетивы и косоуров применяют двутавровую балку, швеллер, железные уголки и прочие профили из металла.

Покраска металлической лестницы

Процесс покраски металлических лестниц нуждается в значительных затратах времени и сил. Для начала все детали надо тщательно очистить от неровностей, ржавчины и грязи. Работа эта утомительная и нудная. Однако, если этого не сделать, краска будет лупиться и облазить. И Вам опять придется начинать все сначала.

Затем можно приступать к нанесению защитного покрытия. Как правило, используют краску для наружных работ или грунтовку.

Кованые винтовые лестницы

Кованые винтовые лестницы — это отдельное направление в производстве лестниц из металла. Основная ставка делается на кованые элементы для перил: балясины и поручни, которые имеют потрясающий вид. При желании клиента, узоры ограждения могут покрываться патиной или позолотой. Так же художники могут визуально «состарить» изделие.

Фото кованых винтовых лестниц

При желании Вы можете сделать кованые перила своими руками для лестницы крыльца или ограждений балкона. Это крайне трудоемкое занятие, но при определенной сноровке и запасе терпения, у Вас обязательно все получится.

Чугунные винтовые лестницы

В современных домах чугунные винтовые лестницы встречаются очень редко. Конечно, популярные в наше время стили, например, тот же хай-тек, не предусматривают настолько громоздких конструкций. Такое изделие можно встретить в зданиях, которые создавались в СССР, и все реже в новых строениях.

Дизайнеры стараются не иметь дело с винтовыми лестницами из чугуна, ведь они понимают, что цена материала довольно высокая, а общий вес конструкции запредельный. Устанавливать подобную конструкцию только ради дизайна мало кто решиться.

Такие лестницы нуждаются в долгом проектировании и трудоемком процессе изготовления. Каждое отдельное изделие становится настоящим произведением искусства, ведь мастера продумывают все элементы, превращая мелкие детали в ажурную связь ступенек и ограждений.

Чугунные винтовые лестницы служат на протяжении долгих лет, понемногу покрываясь следами старения, которые лишь украшают подобные изделия.

Плановое обслуживание

Главной целью периодического испытания лестниц является проверка их безопасности. Учитывая явление «усталости» металла, возникающее в зоне переменной нагрузки и провоцирующее повреждение несущих узлов, испытание конструкции необходимо проводить минимум 1 раз в 5 лет, визуальный осмотр – ежегодно. Перечень параметров для проверки:

1. наличие очагов коррозии
2. трещины, сколы и прочие травмоопасные повреждения сварных швов
3. деформационные изменения (отклонения форм и размеров деталей)
4. устойчивость и прочность поперечных планок, ограждений и перил

Статическая нагрузка, применяемая в рамках обязательного испытания, производится с помощью динамометра и рассчитывается в зависимости от технических характеристик конкретной модели.

Металлический каркас для лестницы

Основные виды

Уличные лестничные конструкции, имея больше свободного пространства под их строительство, отличаются широким разнообразием возможных моделей. Они могут быть разными по форме, материалу, размерам и конфигурации.

В первую очередь следует выделить материалы, используемые для таких изделий:

• Металл. Уличные металлические конструкции являются самыми популярными ввиду свойств этого материала. Он прочный и устойчивый к внешним воздействиям, позволяет воплощать самые смелые затеи. Металлические ступени можно дополнительно облицевать другими материалами. При всей своей грубости, такие конструкции могут стать настоящим украшением.
• Дерево. Если речь идет о деревянном доме, такой вариант будет наиболее подходящим. В остальном, достаточно использовать древесину в качестве вспомогательного отделочного материала.
• Бетон. Обустроить такую лестницу на второй этаж с улицы проще, чем внутри помещения, но тем не менее сложность работ превосходит предыдущие варианты. Кроме того, массивность конструкции подходит далеко не всем строениям.
• Камень. Это дорогой в исполнении вариант, тяжелый по весу и трудоемкий. Лучше использовать камень для частичного декора ступеней.

Разновидности наружных лестниц в зависимости от материала изготовления

По типу конструкции можно выделить следующие виды:

• Приставная. Это скорее временный вариант, пока не будет обустроен нормальный вход в дом. Это обычная лестница, состоящая из тетив и перекладин. Она неудобна и небезопасна.
• Маршевая. Это самый удобный вариант. Ступени могут идти по прямой линии до самого верха или менять свое направление, комбинируясь с поворотными забежными ступенями или промежуточными площадками. Минус состоит в том, что лестница занимает довольно много места, но так как речь идет о наружном выходе на второй этаж, этот фактор не играет особой роли.
• Винтовая. Смотрится очень эффектно и занимает меньше места. При этом пользоваться ею относительно удобно.

Разновидности наружных лестниц в зависимости от типа конструкции

Также можно разделить конструкции на модели с площадкой и без. В первом случае осуществляется выход лестницы на террасу или балкон. Это удобно и к тому же практично. А вот во втором случае оставляется лишь пространство для того, чтобы открыть дверь.

Кроме того, уличные ступени разделяют на внутренние и наружные. Первые представляют собой открытый подъем, а вторые имеют выход на крытые участки. Таким образом обычно оформляют эвакуационные выходы.

В качестве примера уличных лестниц можно рассмотреть металлические. Они устанавливаются на опоры и бетонный фундамент под ними. Для большей надежности прилегающие ступени заходят в дом и соединяются с арматурой в стене. Все детали фиксируются сваркой и болтами. Для того чтобы обезопасить подъем на второй этаж проступи можно облицевать древесиной. Для декорирования марша часто используются кованые ограждения.

Чтобы дополнительно украсить дом, можно использовать лестницу для опоры вьющихся растений или просто разместить цветы на её ограждениях и террасе. При грамотном оформлении такая конструкция может стать изюминкой частного дома.

Винтовая лестница из металла своими руками чертежи. Преимущества и недостатки

К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:

компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;

Чертеж винтовой лестницы может разработать каждый

• доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
• минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
• отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
• функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.

Одним из недостатков винтовых лестниц являются не слишком удобные ступени

К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.

Плюсы винтовых лестниц

Конструкция винтового типа (круглая или полувинтовая) эффектно смотрится в любом интерьере. Но по комфортности подъема круговая модель уступает маршевым конструкциям, затрудняет поднятие на верхний ярус громоздких предметов мебели.

По другим параметрам винтовые лестницы обладают несомненными преимуществами:

Не отнимают много свободного места благодаря конструктивным особенностям.

Модель, изготовленная из качественных материалов, обладает хорошими эксплуатационными характеристиками, компактностью.

По ценовой доступности винтовые конструкции более привлекательные для среднестатистических потребителей.

Опорные ступени, основная стойка, перила обладают требуемой устойчивостью, прочностью, выдерживают нагрузки.

Винтовую модель лестницы можно установить в любой комнате – в центре, у стены, перед входной дверью, у большого окна на террасу.

В художественно-дизайнерском плане изделия считаются наиболее выразительными из лестничных систем.

Некоторые варианты лестниц можно приобрести в разобранном виде, чтобы не оплачивать услуги мастеров по установке.

Универсальное назначение определяет широкую применяемость винтовых систем в частных домовладениях.

Спиралевидная лестница на второй этаж – это вспомогательный ход, обеспечивающий простой подъем на любой верхний ярус, включая чердачное помещение, мансарду. Использование круговых моделей выгодно подчеркивает интерьерный дизайн, вызывает восторг у окружающих.

Достоинства и недостатки металлических лестниц

Прежде чем сделать лестницу в подвал своими руками из металлопроката, стоит оценить все плюсы и минусы этого решения. Такой подход вполне справедлив и для лестниц, ведущих на другие этажи. К достоинствам металлических конструкций относятся:

1. Достаточно простой процесс изготовления и монтажа.
2. Возможность использовать практически любой вид металлопроката.
3. Долгий срок эксплуатации без потери начальных технических характеристик.
4. Дизайнерская составляющая. В процессе изготовления можно выполнить разнообразные по форме перила и балясины. Использование кованых элементов ещё больше расширяет поле для экспериментов.
5. Комбинирование металла с другими материалами. Отчасти относится к предыдущему пункту. Хорошее сочетание с камнем, стеклом, деревом и множеством других материалов давно подмечено конструкторами лестниц и взято ими на вооружение.

Красивая деревянная обшивка ступенек у винтовой лестницыИсточник kitchenremont.ru

Что касается недостатков то к ним можно отнести трудоёмкость покраски. Этот процесс требует проведения подготовительных работ, связанных с тщательной зачисткой поверхностей. Однако, не стоит забывать, что профессиональный дизайнер или строитель способен обратить практически любой минус в плюс.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

Размеры:

• Н — высота подъема — расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h — высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ — глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра — внешний радиус;
• r = 0,8 м — внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м — общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний — 19 кобылок 15 см на 19 см.

Далее рассчитываем длину конструкции по основной линии подъема (L_о) и глубину проступи (h_о) в этом месте.

L_о = ¾×2πR₁, где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

h_о = L_о / 19 = 30 см

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Типы и отличия винтовых наружных лестниц

Винтовые наружные лестницы различаются в зависимости от конструкции, трудоемкости монтажных работ, а также от сложности элементов устройства и технических характеристик, также как и машины для штукатурки стен, видео с которыми ищите здесь https://fasdoma.ru/materialy/shtukaturka/mashinnym-sposobom.html.

По критерию внешнего вида никаких особых разграничений не существует, однако можно рассмотреть варианты материалов для сооружения наружных конструкций. В этом случае выбор зависит от заказчика и соответствия ландшафтному дизайну.

Итак, в зависимости от назначения и места монтажа можно выделить:

• винтовые лестницы, которые ведут на второй ярус здания с улицы, минуя центральный вход;
• мансарду;
• веранду;
• чердак;
• крышу;
• парковые и садовые винтовые лестницы;
• эвакуационные.

Оригинальная винтовая лестница из дерева на фото

В зависимости от конструкции и устройства:

• стационарные (винтовые и маршевые);
• приставные.

В зависимости от формы лестничной площадки:

• полукруглая площадка;
• по форме прямоугольника;
• граненая;
• квадратной формы;
• криволинейная;
• овальной формы.

Винтовые наружные конструкции в зависимости от устройства можно разделить на следующие типы:

• Опора ступеней приходится на центральную опорную стойку, а также опираются на стены по всей длине.
• Опора только на центральную опорную стойку.
• Опора на изогнутые тетивы или барьер.
• Ступени закрепляются в опорной стойке.
