Особенности и установка механизма автоматического открывания распашных ворот

Основные производители и торговые марки

Автоматика для ворот продаётся обычно уже готовым комплектом, при этом на рынке сегодня можно обнаружить огромный выбор таких устройств. Однако в целом россияне предпочитают продукцию итальянских производителей. Дело в том, что именно в этой стране наиболее развиты традиции установки дистанционных систем открытия и закрытия ворот, поэтому и продукция итальянцев самая качественная в мире.

При этом, выбирая того или иного производителя, лучше всего изучить отзывы о нём в интернете. Дело в том, что каждая компания, выпускающая данные системы, специализируется только на одном направлении, которое и стоит иметь в виду при обустройстве вашего дома.

В настоящее время наиболее востребованны следующие бренды:

• Came;
• Nice
• Faac.

Эти торговые марки давно показали свою эффективность и качество, поэтому имеет смысл при приобретении комплекта автоматики ориентироваться на них. Что же касается конкретных марок, то, например, системы Найс предназначены для эксплуатации на промышленных объектах. Для этого на них используются мощные электромоторы.

Такие приводы отлично проявляют себя с точки зрения простоты обслуживания и долговечности. Наиболее распространены следующие их серии:

• Wingo;
• PopKCE;
• Toona;
• Hyppo.

Если же вам понадобиться обустроить территорию на частном объекте, до ля этого можно использовать полупрофессиональные системы Faac. Они поставляются полностью готовыми, поэтому идеально подходят при самостоятельном монтаже.

В то же случае, когда вам необходимо сэкономить, и денежный вопрос стоит на первом месте, то можно приобрести комплект производства любой компании из Китая. Несмотря на то, что это бюджетное решение, оно может быть для вас вполне походящим, так как компании из КНР в последнее время значительно подняли качество выпускаемой ими продукции, а её стоимость самая низкая на рынке.

А вот для эксплуатации в зимнее время лучше всего приобрести отечественное оборудование, например, компании Алютех, работающей под торговой маркой An-Motors. Дело в том, что отечественный производитель выпускает только те системы, которые адаптированы для работы в суровых российских условиях. Их качественная работа гарантирована множественными тестами и контрольными измерениями, производимыми в процессе выпуска такой продукции.

Схема (чертеж) разводки проводов (электропроводки) для автоматических распашных ворот Came Krono 300 / 310

Назад к установке автоматики распашных ворот своими руками

     Провода для автоматики распашных ворот лучше всего прокладывать на этапе закладывания столбов, в таком случае их можно спрятать внутри столба и вывести в нужных местах. Так же вам будет нужно вести провода через проезжую часть – лучше это делать до того как будет положена плитка, асфальт или другой вариант покрытия, что бы потом с многими трудностями не приходилось его снимать, штрабить и т.д.           В данном случае приведена стандартная схема прокладки проводов рекомендуемая производителем (Came). Иногда приходится отходить от таких четких рекомендаций. Многие провода можно взять меньшими по сечению, на сигнальную лампу хватит и 2*0,5 кв, на фотоэлементы так же хватит 2 или 4 * 0,5 кв (на фотоэлементы даже берут сигнальный провод 4*0,22кв. Эта информация будет особенно полезна тем, кто решил сделать распашные ворота своими руками



Схема электропроводки для такой автоматики достаточно проста- 3 – Основное питание платы управления: 3 * 1,5 мм2 1, 2 – Провода на приводы: 4*1,5 мм2 5 – Провода на фотоэлементы: Ближние к плате: 4*0,5 мм2 Дальние от платы : 2 * 0,5 мм2 7 – кнопка ключ ( подключается редко) – 2*1 8 – К сигнальной лампе: 2 * 1,5 мм2 (можно и меньше 0,5)

Назад к установке автоматики распашных ворот своими руками

Просмотров: (2448 просмотров)

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Многорычажные системы

Эти многоколенные приводы устанавливаются только в том случае, если невозможно закрепить на столбе один рычаг. Основным недостатком такого привода считается инерция. Если появляется препятствие открытие створок ворот, то их остановка происходит не сразу.

Чтобы работа с такими системами была безопасной, приводы оборудуются дополнительными элементами:

• сигнальными лампами;
• проблесковыми маячками.

Они подают световые сигналы при начале работы привода.

Когда применяется электромеханический привод, безопасность системы створчатых ворот обеспечивает датчик усилия и механическая блокировка.

В очень дорогих системах устанавливаются оптические датчики. Но они быстро ломаются. Поэтому намного важнее отрегулировать усилие открытия створчатых ворот, особенно если это касается детей.

Комплектация механизма

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Монтаж автоматики для распашных ворот

Итак, разберемся подробнее, как установить автоматику для распашных ворот:

• Устанавливаются привады на две петли ваших ворот, так как при отказе одной есть возможность не прибегать к мгновенному ремонту, и выполнить его в удобное для вас время.
• Все элементы должны плотно устанавливаться к поверхности ворот, и быть хорошо заизолированными. Тем самым вы обезопасите себя от быстрого выхода из строя из — за попадания влаги.
• Довод электричества лучше всего размешать в пустотелых столбах или стойках или прямо по поверхности каменных столбов. Это обеспечит вам лучшую способность произвести необходимый ремонт и выявление неисправностей в проводке.
• Далее следует установка пульта управления. Его можно вмонтировать, как в отдельно стоящий элемент, так и непосредственно в сам прилегающий столб, который держит ваши ворота.
• Далее следует монтаж элементов синхронизирующих работу ворот. Они устанавливаются на створке ворот, и к прилегающим элементах столба, это обеспечивает закрепление ваших ворот.

Схема сборки механизма

Важно! Стоит помнить также о правильном расположении проводки. В лучшем случае ее следует спрятать под землёй и на хорошей глубине, чтобы она не была подвержена воздействию при посадке рядом с воротами цветов или деревьев

Можно так же установить видео фиксатор. Это возможно с участием этапов установки дополнительной камеры видео сьемки непосредственно на столбе ворот. Так же существуют специальные датчики, которые автоматически с наступлением темноты закрывают ворота. Их устанавливают с помощью крепежных элементов и полноценно включают в программное обеспечение для автоматического закрытия ворот.

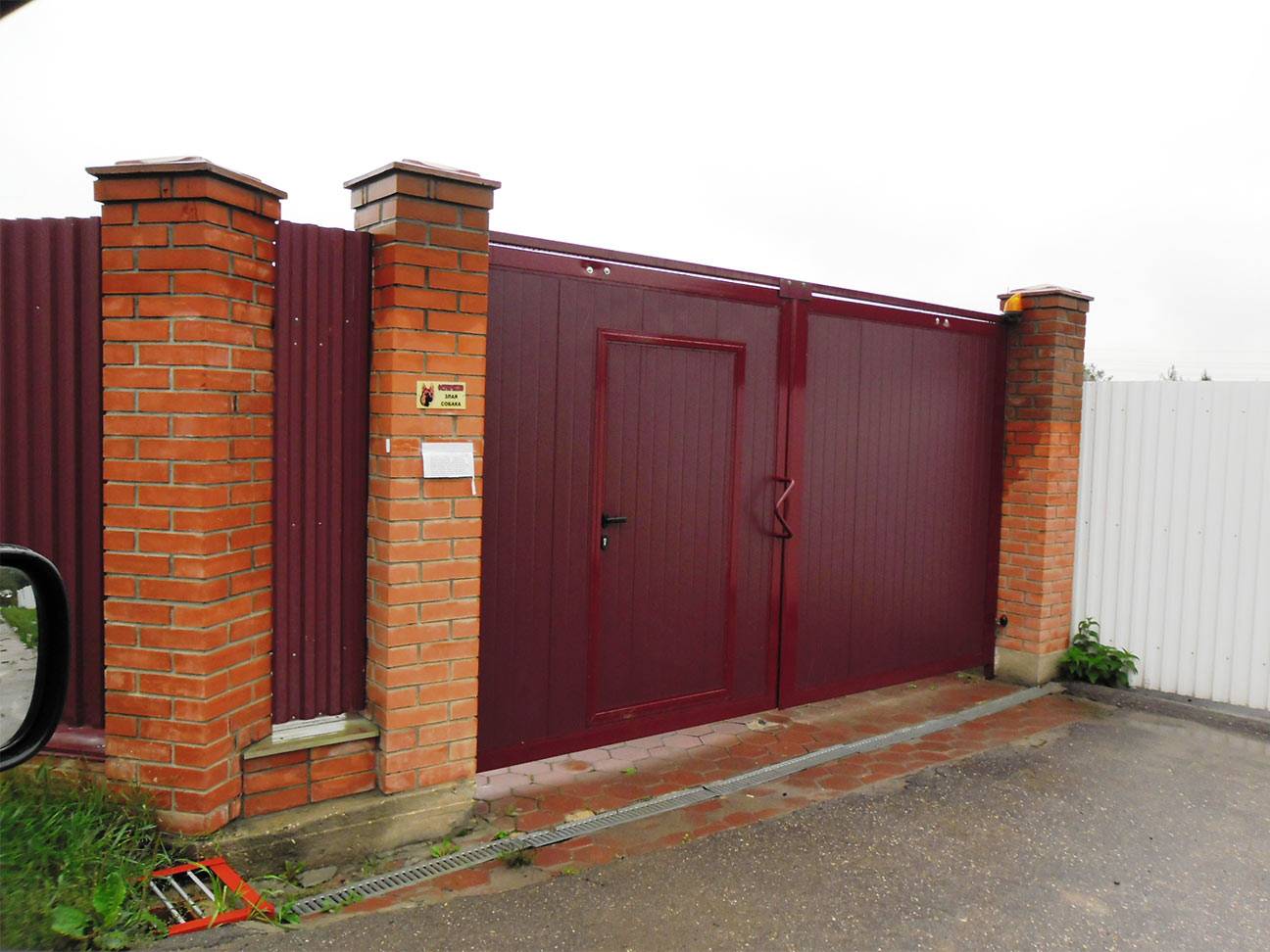

Пример распашных ворот с автоматическим устройством

Автоматика для распашных ворот

Распашные автоматические ворота используются не только для проезда на территорию землевладения, но и для заезда в гараж, парковку, складские строения. Наиболее распространенными являются ворота с автоматическим приводом, который позволяет открывать и закрывать их на расстоянии, например, не выходя из автомобиля. Положительный момент — тот факт, что автоматикой можно оборудовать уже построенные ворота, оснастив их приводом (линейным или рычажным), системой автономного электропитания и радио-пультом.

Автоматика для распашных ворот поставляется в обширном объёме , поскольку мы являемся официальным дилером мировых производителей (NICE, CAME, FACC, AN-MOTORS), и отечественных (Doorhan). Эти компании производят и поставляют на рынок автоматики электроприводы распашных ворот, радиоуправление автоматикой, автономные системы питания, устройства безопасности (фотоэлементы, сигнальные лампы).

Гаражные распашные ворота открываются при помощи привода, соединенного с электродвигателем, после получения сигнала с пульта дистанционного управления.

Современные радио-брелки, при помощи которых осуществляется управление распашными воротами, могут быть запрограммированы для открытия въезда в личный гараж и, например, офисную стоянку. Такая функция делает их применение чрезвычайно удобным.

Огромную роль имеет и механизм для распашных ворот, а именно источники его питания. Многие производители делают привод для распашных ворот с полностью автономным питанием (например, за счет энергии от солнечных батарей); другие поставщики предлагают конструкции с приводами, работающими от сети, но имеющими автономные аварийные источники питания.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Самостоятельная установка привода

Монтаж электромеханического привода имеет несколько особенностей. Немаловажную роль играет высота столбов. Этот размер нужно обязательно учитывать при установке створок распашных ворот. При отсутствии концевых выключателей, пользуются створчатыми упорами.

Эти нюансы требуют обязательного выполнения, иначе, мотор может прекратить свою работу, конструкция перестанет функционировать.

В состав электромеханической системы открывания створчатых ворот входит:

• управляющий блок;
• пульт;
• фотоэлементы;
• маячок;
• привод.

Главным преимуществом таких механизмов считается высокая прочность и долгая эксплуатация. Ворота открываются примерно за 15 секунд.

Схема установки механизма наружу

Одним из недостатков этой электромеханической системы считается возможность сбоя, если при движении полотен ворот возникнет даже маленькая преграда. Особенно это касается территории перед проёмом.

Если соблюдать все технологические требования при монтаже распашных ворот, будет обеспечена их длительная работа.

Чтобы конструкция не давала сбоев, нужно постоянно выполнять профилактические работы.

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
3. Надежная фиксация приводом.
4. Возможность подсветки придомовой территории.
5. Надежность, долговечность и бесшумная работа устройства.
6. Дополнительная безопасность, достигаемая за счет блокировки створок.
7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

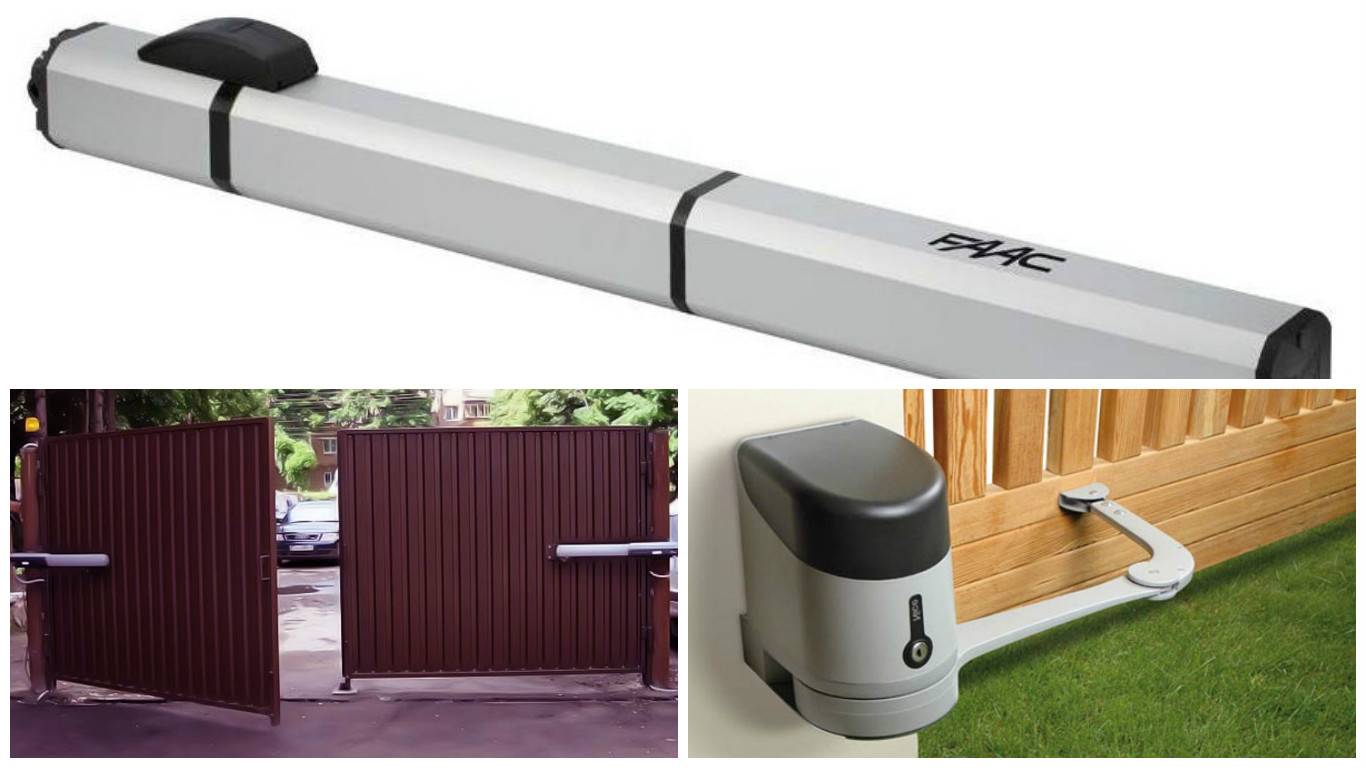

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
2. Относительно низкая цена по сравнению с системами других типов.
3. Наличие двух вариантов открытия: наружу или внутрь.
4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

1. Достаточно устаревшая конструкция.
2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Установка приводов распашных ворот

Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения

Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы

От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.

Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.

К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.

Защитные элементы устанавливают на конкретной высоте на стойках

ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон

Но про эти детали поговорим подробнее ниже.

После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

Открывание створ внутрь двора

Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.

При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.

Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.

Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.

Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре

При этом важно придерживаться характеристик, рекомендуемых производителем

У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.

Электроприводная система сможет работать полноценно только, если:

• Соблюдены перечисленные условия установки;
• Сооружение установили четко вертикально и горизонтально.

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.

Распахивание створ ворот на улицу

При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.

Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Типы электроприводов

Работа любых автоматических распашных ворот невозможна без использования специального оборудования, которое и приводит в движение створки. Основным элементом данной конструкции является электродвигатель. В зависимости от принципа работы приводы можно разделить на несколько видов.

Линейные

Самый простой вариант устройств, который используется для открывания полотен небольшого размера. В зависимости от технических характеристик данные приводы делят еще на 2 подтипа.

1. Червячный. Электромотор здесь соединяется со специальным штоком, который оснащен червячной резьбой. В зависимости от направления движения каретки осуществляется открытие или закрытие полотна. Недостатком данного комплекта является небольшая длина червяка. Поэтому автоматика может открывать створки только в одну определенную сторону. Прекрасный вариант для ворот, устанавливаемых на дачных участках, где конструкции имеют небольшой размер.
2. Гидравлические. Основным компонентом подобной системы является помпа. Автозакрытие осуществляется за счет изменения давления масла внутри цилиндра. Подобные механизмы дополняются автоматическими доводчиками, исключающими резкое захлопывание полотен. Скорость движения створок зависит от консистенции масла. В зимний период смесь может захолодать, что будет влиять на работу механизма. Чтобы нивелировать этот фактор, на доводчики такого типа устанавливают специальные нагревательные элементы.

Рычажные

Надежные устройства, которые довольно сложно вывести из строя. Наличие металлического рычага позволяет обеспечить дистанционное открывание створок в любую сторону. Системы на основе рычагов способны выдерживать значительные нагрузки, поэтому специалисты рекомендуют устанавливать их на тяжелые створки.

Подземные

Приводы такого типа встречаются относительно редко, так как имеют высокую стоимость. Применяют их в тех случаях, когда не хотят, чтобы на воротах присутствовали внешние крепежи, так как они будут портить декор полотна.

Способ монтажа

Распашные ворота с автоматическим открыванием сделать самостоятельно проще всего. Этот процесс будет по силам даже начинающему мастеру, поскольку он наиболее прост среди все прочих типов ворот.

Этапы создания:

1. Процесс изготовления из выбранного материала – профнастила, прута, кованых элементов.
2. Выполнение сварочных работ прямоугольных рам.
3. Установка опор и закрепление ворот на них при помощи специальных навесов.
4. Вне зависимости от выбранного типа ворот, закрепить их створки надежнее всего при помощи навесов.

После того, как установлена основная конструкция, начинают монтаж привода. Для того в первую очередь следует закрепить кронштейны, на которых будет держаться сам механизм. Если предусматривается, что ворота будут открываться не более, чем на 90 градусов, выполнять крепление следует на ребре жесткости.

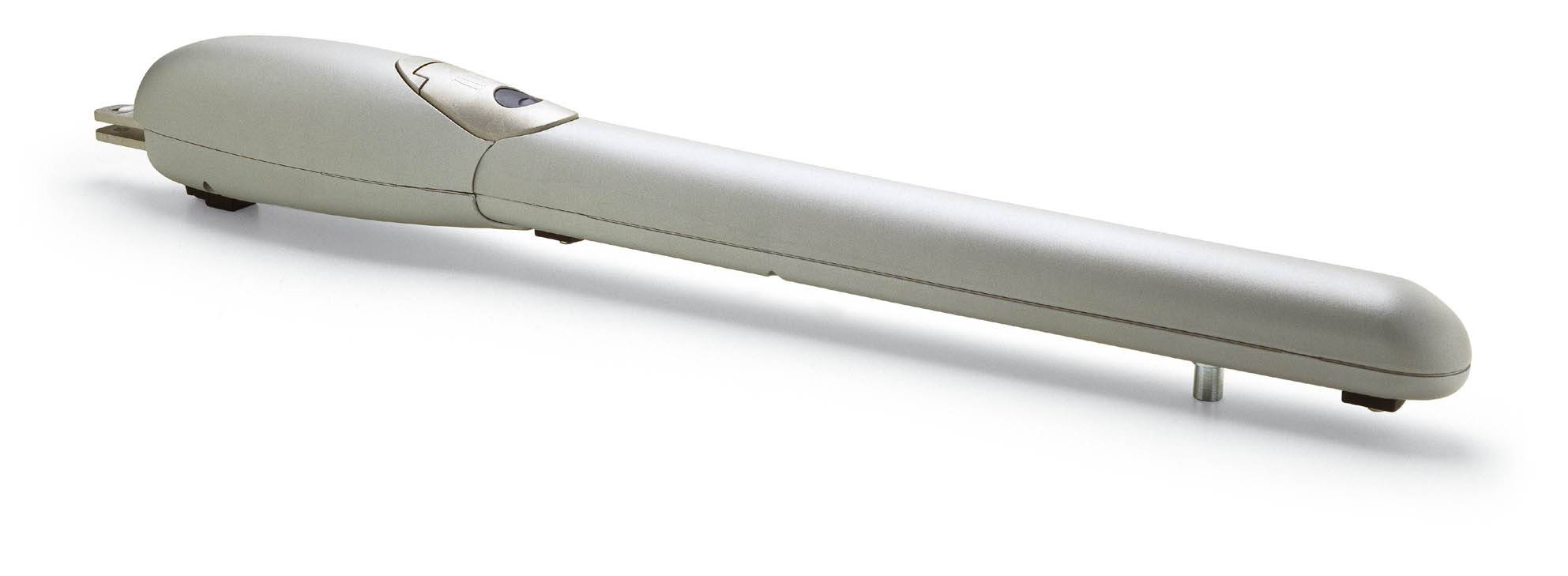

Следующим этапом является непосредственно установка электропривода . Для этих целей его следует перевести из автоматического в ручной режим управления при помощи приложенного к механизму ключа. Чтобы облегчить передвижение штока, его следует выдвинут на максимальную позицию, после чего приступать к установке опорных столбов и створок.

Далее, после того, как весь процесс установки будет окончен, рекомендуется проверить корректность работы механизма – так называемый процесс отладки. Он необходим для того, чтобы в случае непредвиденных сбоев в работе устройства ворота можно было открыть самостоятельно.

Выбор необходимых материалов и оборудования

Вам может быть интересно:

Аренда экскаватора погрузчика Отличия ламинированных окон ПВХ Аренда строительных лесов разного типа Рулонный газон под ключ Строительство бассейна на даче своими руками Строительство дома своими руками Процесс изготовления ворот из профнастила своими руками Самостоятельное изготовление запоров на гаражные ворота

Вам может быть интересно:

Аренда экскаватора погрузчика Отличия ламинированных окон ПВХ Аренда строительных лесов разного типа Рулонный газон под ключ Строительство бассейна на даче своими руками Строительство дома своими руками Процесс изготовления ворот из профнастила своими руками Самостоятельное изготовление запоров на гаражные ворота

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

электропривод; пульт управления; зубчатая рейка; сигнальный светильник; фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

сварочный аппарат; пассатижи; молоток; крепления; набор отвёрток; электродрель со свёрлами различного калибра; несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.
