Отличительные черты лестницы с забежными ступенями и 3 преимущества

Расчет количества ступеней

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах.
Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша.
   Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

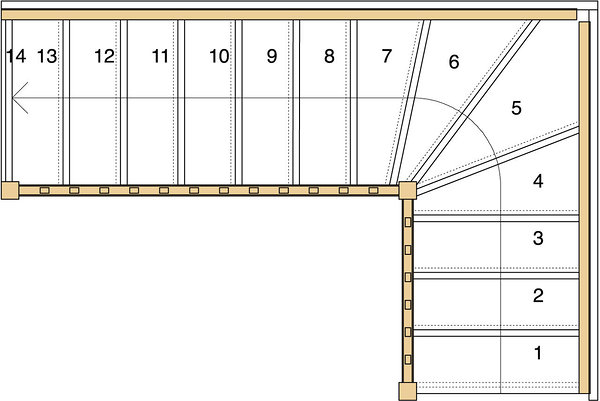

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас»
  – для работы в ней не надо иметь особых навыков;
• SolidWorks
  – программа для создания инженерных строений;
• Consultec Staircon
  – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Как самостоятельно сделать расчеты, проекты и чертежи для двух маршевой Г-образной лестницы с площадкой, поворотом на 90° при помощи программы Дмитрия Житова

Во всех базовых проектах деревянных конструкций программа предлагает вполне достаточную и экономную ширину лестниц 80 см. Г-образные лестницы имеют два пролета большей и меньшей длины. Между ними может находиться площадка либо поворотные ступени, одна из которых будет угловой. При каких случаях делаются ступени вместо площадки и как работать с онлайн-конструктором Житова, можно изложить в конкретном примере.

Г-образная деревянная лестница с площадкой

Базовый программный проект деревянной лестницы на тетивах предлагает расчеты и чертежи конструкции:

Допустим, что в исходных данных не подходит высота и длинна проема. Высота помещения, где будет выстроена лестница, достигает 2700 мм, а из-за балок перекрытия второго этажа длину проема позволительно сделать 2500 мм. Высотой проема будет сумма толщины перекрытия (например, 300 мм) и высоты помещения: 2700+300=3000.

В правом поле, с переменными данными, надо заменить высоту проема (Y), поставив 3000, и длину проема (X) 2500. Рассчитать.

После калькуляции следует обратить внимание не на изменение в чертежах, а посмотреть в окно «Рекомендации». При наших, подставленных данных, расхождение с формулой удобства составляет 33.8%, а угол наклона стал критическим – 46.6° (наиболее удобный 30–40°)

Программа рекомендует увеличить количество ступеней на три, длину проема на 443 мм или использовать другую конструкцию лестницы. Лишние ступени приведут к недостаточной их глубине, что придется компенсировать увеличением выступа, а угол лестничного наклона возрастет. Длину лестничного марша ограничивает стена или близко расположенная дверь, а удлинить верхний проем не позволяют балки перекрытия. Это тот случай, когда стоит прибегнуть к устройству лестницы с забежными ступенями.

Деревянная лестница с поворотными ступенями на 90°

Поворотные ступени на деревянной лестнице позволят, сэкономив пространство, сохранить удобство и функциональность конструкции.

Выбрав модель лестницы с поворотными ступенями 90°, где общее количество ступеней – 13, поворотных – три, нижних ступеней четыре. Вносим те же параметры: высоту проема 3000 мм и длину 2500 мм. После перерасчетов программа утверждает, что такая лестница относительно удобная, расхождения с формулой удобства составляют 12.9%, угол наклона – 39.2°. Рекомендовано добавить две ступени.

Этот проект допустимый, но следуя программным рекомендациям, стоит попробовать добавить две ступени. Для этого: общее количество ступеней (C) увеличиваем до 15; поворотных ступеней остается три; нижних ступеней делаем пять. После расчетов угол наклона – 39.5°, формуле удобства лестница соответствует. Теперь следует обратиться к чертежам и убедиться, что спроектированная конструкция практически идеальна.

Лестница с углом наклона 39.5°

1. При ширине лестницы 800 мм сохранилось три поворотные ступени, это очень удобное соотношение.
2. Расстояние от верхней ступени нижнего марша до потолка составляет 2000 мм, что вполне достаточно даже для высокого человека. Поднимаясь дальше, он будет находиться под потолочным проемом, и ничто не помешает движению.
3. Высота ступеней 200 мм, глубина – 293 мм, глубина подступенка – 150 мм. Это отличные показатели, с которыми лестница будет комфортной.

Теперь можно воспользоваться готовыми чертежами, шаблонами для изготовления ступеней и тетив. Размеры поворотных ступеней показаны на отдельном чертеже.

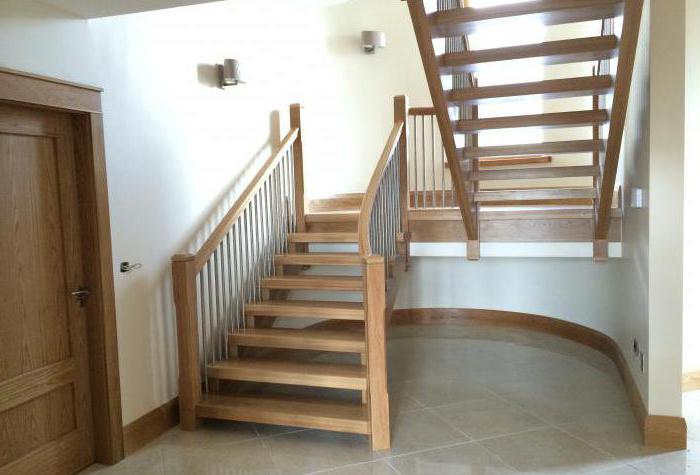

Деревянные лестницы с поворотом на 180° П-образной формы

В онлайн-конструкторе Житова есть четыре варианта подобных конструкций, две из которых двух маршевые и две трехмаршевые.

• площадка между верхним и нижним маршем;
• поворотные ступени между маршами, две из которых угловые;
• площадки после нижнего и перед верхним маршами со ступенями между площадками;
• поворотные ступени после нижнего и перед верхним маршами с прямыми ступенями между поворотными.

Все П-образные лестницы очень капризны в расчетах, требуют значительных площадей, и увеличенной ширины потолочного проема. В отличие от Г-образных конструкций, двух маршевая лестница с поворотом на 180° имеет больший размер площадки и поворотных ступеней.

Это затрудняет проектирование лестницы с надлежащим наклоном и в соответствии с формулой удобства. Самостоятельно сделать такие расчеты очень сложно. Меняя количество ступеней в программе Житова, можно добиться наиболее приемлемых размеров. Допустимы процентные отклонения от формулы удобства, если угол наклона останется удобным, а глубина и высота ступеней будут допустимыми. Но при малой длине и ширине проема, создать П-образную лестницу порой невозможно.

Из каких материалов изготавливают лестницы забежного типа

Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.

Лестничные изделия производятся из бетона, металла, дерева или стекла

Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.

Дерево всегда было классикой.

Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным. Рекомендуют требовать сертификаты и внимательно изучать внешний вид

Рекомендуют требовать сертификаты и внимательно изучать внешний вид.

Должное внимание надобно уделять характеру материала

Другие методы

Рассчитать забежную конструкцию другими способами несколько сложнее. Для этого необходимо обладать базовыми знаниями в области черчения и проектирования.

Для выполнения расчета забежной лестницы с поворотными ступенями на 90 и 180 градусов датским методом необходимо расчертить конструкцию в двух проекциях: горизонтальной и вертикальной по внутренней тетиве. На внутренней тетиве по двум осям откладываются высота ступеней (вертикаль) и их узкая часть (горизонталь). Отрезки соединяют по ребрам и переносят их на горизонтальную проекцию.

Посредством расчета деревянной лестницы с поворотом на 90 или 180 градусов через забежные ступени методом разбежки или подъема линий удается учесть кривизну конструкции как по вертикали, так и по горизонтали. В первом случае вначале нужно определить границы рядовых ступеней, а после этого перенести чертежи в вертикальную проекцию внутренней тетивы. Как и в предыдущем способе необходимо разместить разметку таким образом, чтобы полученные отрезки посредством проведения перпендикулярных линий можно было переносить в другую плоскость.

Для расчета необходимо выполнить чертеж конструкции в горизонтальной и вертикальной плоскостях

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.

Онлайн-конструктор Житова

Программа Дмитрия Житова – это бесплатные расчеты чертежей, проектов и калькуляция для 14 вариантов лестниц деревянных, металлических. Чтобы сделать лестницу при помощи онлайн-конструктора, на главной странице сайта следует выбрать, интересующий проект. В каждом из расчетов есть общий чертеж лестницы определенной модели, его вид сверху и сбоку, чертежи для шаблона ступеней и тетив.

Указаны исходные данные, которыми пользователь будет манипулировать, меняя их, согласно своим требованиям. Эти изменения внесут коррективы в чертежи и показатели для ступеней и тетив. В общие данные входят размеры в миллиметрах:

• высота и длина лестничного проема;
• ширина площадки, она же ширина лестницы;
• толщина и выступ ступеней;
• указано наличие площадки либо количество забежных ступеней.

Онлайн-конструктор Дмитрия Житова просчитывает, а затем выдает размеры и чертежи, в соответствии с формулой удобства, с надлежащей глубиной ступеней и приемлемым углом уклона, на что есть ссылка в окне «Рекомендации». Если заданные размеры, не позволяют создать лестницу, согласно формуле удобства, то программа указывает процент несоответствия и рекомендует изменить количество, глубину, выступ ступеней или длину проема.

Чем больше процент расхождения от формулы, тем больше или меньше становится высота и глубина ступеней, увеличивается угол наклона, что делает лестницу некомфортной, и даже опасной. Изменения проводятся, пока результат не станет отвечать параметрам удобной лестницы, либо выбирается другая конфигурация лестницы.

Среди всех онлайн-калькуляторов, этот наиболее точный, подробный, наглядный и понятный. К сожалению, не все виды лестниц предоставлены сервисом, но есть надежда, что со временем варианты дополнятся.

Бетонные

Теперь рассмотрим, как сделать лестницу с забежными ступеньками из бетонного раствора. В этом случае требуется опалубка, которая позволит в точности воспроизвести форму будущей конструкции. Для создания опалубки используются фанерные листы и деревянные щиты. Из этого материала крепятся стенки, препятствующие растеканию бетона. Для того чтобы, построенная своими руками, бетонная лестница была достаточно прочной в неё закладывается арматурная сетка. Она должна повторять форму площадок, рядовых и забежных ступеней.

Основные этапы изготовления лестницы с забежными ступенями из бетона

Бетон замешивается из цемента, песка, щебня и пластификаторов с добавление воды. Заливка производится по направлению снизу вверх. Чтобы полностью заполнить форму забежной ступени, раствор нужно прорезать мастерком и провибрировать. Затем поверхность выравнивается правилом и накрывается пленкой до высыхания.

Каждый вариант вполне реально воплотить в жизнь. Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов.

Расчет лестницы с забежными ступенями

При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.

Забежные ступени можно рассчитать одним из следующих методов:

1. Графический – используется в случае резкого перехода от прямых к забежным.
2. Пропорций.
3. Датский.
4. Подъема линии.
5. Разверток.

Прямые участки рассчитываются как для простой маршевой лестницы

Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая

Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.

В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.

Графический метод

Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.

Разберемся с обозначениями на рисунке: L – это ширина лестницы; С – середина марша, по которому обычно осуществляется движение; А – точка радиуса поворотной лестницы; R –радиус поворота по внешнему контуру; b – ширина проступи; s – широкая сторона поворотной ступени; m – узкая сторона.

Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.

1. На поворотном участке по лини С следует отметить размер ступени b.
2. Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
3. Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.

оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.

Метод пропорций

Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.

Разберем расчет забежной лестницы с поворотом на 180°:

Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:

• Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
• Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
• По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
• На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
• Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
• После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
• Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
• В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.

Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.

Определяем точку А, таким же образом, как и предыдущих случаях.

Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:

• Одна угловая ступень, разделенная АС пополам.
• Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.

Рассмотрим второй вариант:

1. На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
2. Определяем число забежных ступеней.
3. По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
4. Произвольно отмечаем точку D и проводим линию AD.
5. На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
6. Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
7. Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.

Особенности и требования к забежным лестницам

Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по  лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.

Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.

Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.

Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

• Самая широкая часть не более 40 см.
• Узкая часть не менее 10 см.
• Центральная часть не менее 20 см.

Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной.

Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите. Преимущества:

• Экономия места под размещение лестницы.
• Красивый внешний вид.

Недостатки:

• Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
• Сложность в расчетах формы проступи.

Деревянная лестница с площадкой на второй этаж своими руками: необходимые расчеты

Для создания безопасной и надежной конструкции нужно ответственно отнестись к выбору оптимального проекта. От этого будет зависеть не только внешний вид, но и удобство готового изделия.

Прежде всего нужно измерить высоту всех этажей и определиться с количеством ступенек. В идеале в одном пролете не должно быть больше восемнадцати штук. Что касается ширины самой лестницы, то она может составлять 80-90 сантиметров.

Длина будущего марша будет равна произведению количества имеющихся в нем ступеней и ширины поступи. По окончании расчетов можно определяться с формой деревянной лестницы. От этого будут зависеть размеры площадки. При строительстве Г-образной конструкции, поворот которой расположен под прямым углом, грани квадратной площадки будут соответствовать ширине ступеней.

Исходя из всего вышеизложенного, можно сделать вывод, что расчеты двухмаршевой конструкции не так сложны, как кажется на первый взгляд. Располагая всеми необходимыми сведениями относительно нужных размеров, можно переходить к работе над созданием чертежей будущего изделия.

Чтобы определиться с вероятным местом расположения конструкции, вам понадобится в котором точно соблюден масштаб. При наличии такого чертежа вам останется только начертить на отдельном листе бумаги лестницу, используя при этом все размеры этажей, и вырезать получившееся изображение. Затем вы сможете прикладывать его в различные места на проекте особняка. Это поможет вам быстрее определить наиболее удачный вариант расположения будущей деревянной двухмаршевой лестницы с площадкой.

Лестницы отличаются по своему стилю и типу. Все конструкции условно можно разделить на маршевые и винтовые. В маршевых лестницах ступени и балки, соединенные воедино, образуют лестничный марш. По своей конструкции они могут быть одномаршевыми, двухмаршевыми и многомаршевыми. Последние находят свое применение в многоэтажных домах. Они могут быть с площадками или без них. Количество ступеней в марше не должно превышать 18, но быть больше 3. Все зависит от количества этажей в доме и размещения помещений. Чаще всего используется двухмаршевая лестница. Если в помещении достаточно места, то это самый оптимальный вариант.

Материал для изготовления поворотных лестниц 90

Главное требования к несущим конструкциям и ступеням- это устойчивость и прочность. Важна безопасность готовых изделий, требуется, чтобы они выдерживали расчетные нагрузки. Самые распространённые:

• Металл — это долговечный и прочный материал, используемый для изготовления основы.
• Дерево — экологически безопасное природное сырьё, с которым легко работать. Чаще используют твердые сорта: дуб, ясень или бук.

Стекло — из этого сырья делают оригинальные и воздушные детали. Они характеризуются сложной установкой, а в процессе эксплуатации появляются царапины, сколы, которые нелегко устранить.

Камень — используется как искусственный, так и натуральный. Применяется в коттеджах и таунхаусах, требуют крепкий каркас.

Железобетон — применяется при строительстве лестниц в коттеджах или в промышленных помещения, в других случаях, это нецелесообразно.

Более предпочтительными, считаются комбинированные лестницы на металле с дубовыми или ясеневыми ступенями.

Превосходство стального каркаса

Лестницы на второй этаж с поворотом характеризуются относительно компактными габаритами, благодаря чему их располагают на ограниченной площади. К особенностям таких изделий можно отнести:

• Удобный монтаж. На начальном этапе строительства и проведения ремонтных работ, на сварной каркас монтируют временные ступени из старых досок, а окончательную обшивку выполняют уже на финишной стадии отделки.
• Высокая прочность. Каркас обладает достаточной жёсткостью, в отличие от дерева, исключается возможность скрипа при эксплуатации.
• Доступная цена. Стоимость соизмерима с деревянными.

Облицовка выполняется древесиной, керамогранитом, камнем. КОнечным этапом производства является тонировка ступеней морилками, пропитка маслом или покрытие лаками, железо зачищается, грунтуется и красится по RAL. Швы тщательно зачищены.

Что собой представляют забежные ступени, их преимущества и недостатки

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

• Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
• Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
• Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

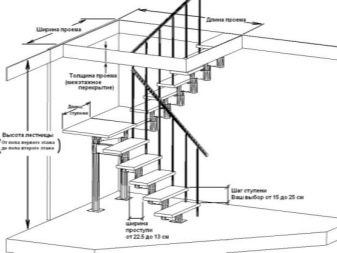

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

1. Проводят окружность радиусом, равным ширине марша.
2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.
