Лучшая лестница на металлических косоурах: 6 рекомендаций

Основные виды косоуров

Для разных лестничных конструкций нужны разные опорные балки. Есть лестницы, опорная основа которых состоит из:

1. Одной мощной балки, расположенной по центру. Такой косоур — прекрасное решение для небольшой деревянной лестницы с минимумом пролетов;
2. Двух опорных балок. (фото) Такой тип косоуров на лестницах из дерева встречается чаще всего;
3. Трех косоуров. Центральная опора в этом случае играет роль страховочного элемента и идеально подходит для массивной лестничной конструкции из дерева.

Для изготовления опорных изделий всегда используют максимально прочные и надежные материалы, такие как металл и дерево.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже – изготавливают страховочный косоур, который размещают по центру лестничного марша. Центральная балка также обязательно нужна при превышении ширины в 2,5 метра самого пролета.

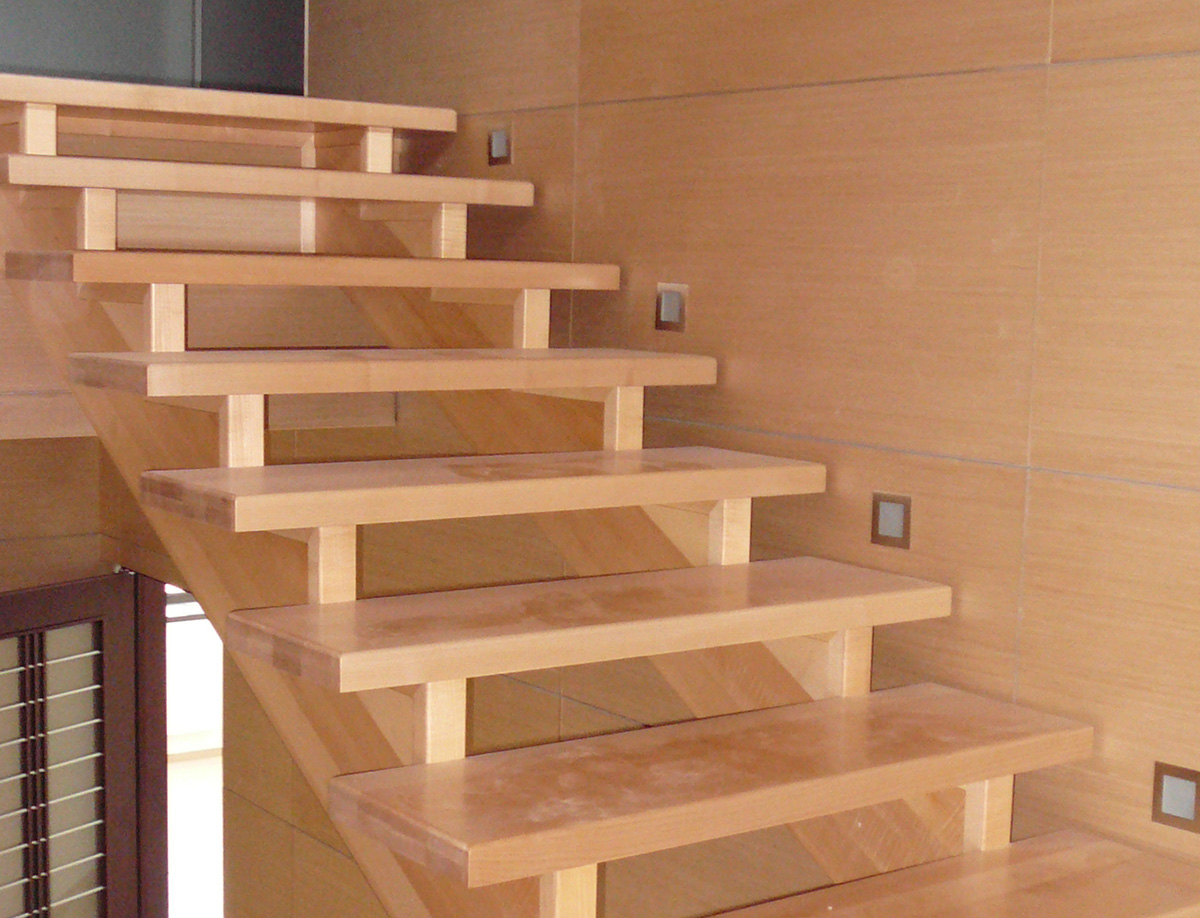

Чаще всего в современных лестницах используются ступенчатые деревянные косоуры и косоуры с коньком. Разберемся подробно, что же представляют собой эти разновидности поддерживающих элементов.

Ступенчатая опора почти полностью повторяет собой конструкцию лестничного пролета. Для изготовления такого типа поддерживающего элемента в ровном древесном полотне выпиливают специальные вырезы в форме треугольников. Все вырезы должны располагаться на равном расстоянии друг от друга. Именно в эти трехугольные разрезы в полотне будут укладываться ступени лестницы. Минус такого вида косоуров в том, что любые распилы на деревянном полотне ухудшают его показатели прочности. Поэтому для массивных лестничных сооружений лучше использовать косоуры с кобылками.

Кобылки – дополнительный элемент на опорной балке, именно в кобылки будут закладываться ступени, а сама балка при этом останется монолитной, без выпилов и разрезов на полотне. Кобылки монтируют к основанию опоры при помощи шкантов. Изготовление косоура с кобылками – процесс более трудоемкий, так как требуется выработать и саму опору и шканты и кобылки. Впрочем, собирается в единое целое такая конструкция довольно просто – по принципу детского конструктора.

Если же изначальный проект лестницы предусматривает один косоур в качестве опоры, то лучше выбрать изделие из металла, так как оно придаст сооружению максимальную устойчивость и надежность.

Прочные косоуры для массивных лестничных конструкций

Металлические поддерживающие элементы выполняются из сварных элементов: швеллера, двутавра, прямоугольных металлических труб. Самостоятельно изготовить такой косоур получится вряд ли – нужно знать специфику работы со сваркой и разбираться в прочности сварных соединений. Поэтому опорную конструкцию из металла лучше заказывать у профессионального изготовителя.

Металлический крепежный элемент также имеет в своем проекте кобылки, на которые дополнительно навариваются пластины или углы – в эти проемы будут укладываться ступени. Таким образом, фиксация ступенек происходит по всей длине лестницы и именно потому металлический косоур идеален в качестве опоры для сооружений массивных, а также с необычным дизайном.

К преимуществам металлических опор можно отнести следующие качества:

1. Металл зрительно облегчает сооружение;
2. Визуально металлические балки смотрятся привлекательные и отлично вписываются в современные интерьеры в стиле модерна и минимализма;
3. Изделия такого типа отвечают всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно опираясь на вкусовые и стилистические предпочтения – кому-то по душе прочный металл, кто-то отдаст предпочтение экологичному дереву. Однако наилучшим вариантом будет получение обязательной консультации у специалистов: оценив вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип косоура, а также посоветуют оптимальный материал для нее.

Как сделать лестницу своими руками. Выбираем материалы

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металл — очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного

Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук

Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств

Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа

В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясинСами балясины и перилаВид сверху

Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая

Инструкция по изготовлению лестницы

Сам процесс можно поделить на несколько этапов.

Установка косоуров. Несущие балки требуется крепко зафиксировать, для чего швеллеры идеально точно подгоняют с поверхностями нижнего и второго этажей. Если вы используете сварку, озаботьтесь точностью прилегания и максимальной прочностью сварного шва. Если вы предпочли болтовое соединение, проверьте, чтобы не было перекосов.

Ступени можно сформировать разными способами

• Изготовление ступеней. Самый простой вариант – сварка каркаса из уголка. Каким образом его ориентировать, зависит от намерений в отношении дизайна. Если вы собираетесь делать ступени из дерева или листового металла, уголок монтируется полками вниз. Если запланирована заливка бетоном или укладка керамики – полками вверх. Каркасы заготавливаются по числу ступеней и привариваются к косоурам по заранее выполненной разметке. Для укрепления ступенек ставятся косынки либо дополнительные опоры.
• Ступени можно соорудить и более сложным способом, при помощи изготовления кобылок, то есть опор под ступеньки в виде буквы Г. Кобылок нужно 2 на каждый элемент; детали привариваются к косоурам, соединяются поперечинами и дополняются косынками. Этот метод предполагает более трудно исполнимую разметку и увеличение числа швов от сварки.
• Когда конструкция собрана, шлифовальным кругом зачищаются все элементы в местах, где велись сварочные работы. Заусенцы снимаются, швы выравниваются. Готовый каркас загрунтовывается и, в большинстве случаев, окрашивается.
• На последнем этапе на лестницу монтируются платформы ступеней, устанавливаются перила и навешиваются декоративные элементы, если они предусмотрены эскизом.

Обращаем ваше внимание: если лестничная конструкция сооружается на стадии возведения дома, то ее декор откладывается до этапа общих отделочных работ. И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам. Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время

А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной

Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной

И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам. Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной.

Удобно, надежно, красиво

Посмотреть, как проводится монтаж металлической лестницы, можно здесь:

Посмотрите видео установленных нами забежных лестниц:

Косоур и его характеристики

Косоуром называют тип балки в виде несущего элемента, на котором закрепляются ступени. Они располагаются поверх самого компонента, на специальной гребенке. Края ступеней хорошо просматриваются с торца.

Существует два способа монтажа косоуров. Первый предусматривает его установку по краям конструкции, а второй – посредине. В последнем случае косоур именуется центральным.

У конструкции на косоурах ограждение монтируется непосредственно на ступени. В зависимости от ширины последних, и высоты подступенников рассчитываются параметры косоура – угол его наклона и размеры выпилов гребенки.

Преимущества лестниц с косоуром:

• выглядят компактными и легкими;
• не боятся высоких механических нагрузок;
• могут устанавливаться в условиях ограниченного пространства.

Обе разновидности конструкции могут быть винтовыми, прямыми или с изгибами. Это зависит от формы косоура или тетивы.

Как выбрать конструкцию

Возможные конструкции Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Необходимые инструменты и материалы

Чтобы сделать своими руками косоур для лестницы из дерева или металла, определяется его типом и характеристиками сооружения. Самостоятельно изготавливают обычно деревянные опоры, так как работа с металлом требует специфических навыков.

Для деревянного косоура потребуются:

• Материал – брус сечением в 30*50 см или доски толщиной в 50–70 мм и шириной не менее 250–300 мм. Лучше брать древесину твердую – дуб, граб. Однако она очень тяжело обрабатывается. Допускается и даже рекомендуется использовать клееный брус: такой материал не набухает и не рассыхается под действием влаги.
• Ножовка по дереву, пила. Может понадобиться дрель.
• Угольник, рулетка, уровень.
• Деревянные нагели, если ступени будут ставить на кобылки.

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

• стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
• более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

• необходимые высотные отметки;
• горизонтальные (вертикальные) размеры;
• все монтажные зазоры;
• размеры железобетонных ступень для лестниц.

Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

• плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
• ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
• ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

• ступеньки;
• косоуры;
• одна или две полуплощадки для ступеней.

ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

• плоские 1ЛП – предназначенные для плоских маршей ЛМ;
• ребристые 2ЛП – используются с маршами ЛМ;
• ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
• ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры

Фото ступенек на металлических косоурах Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Типы металлических лестниц

Лестницы из металла по способу изготовления могут быть сварными и коваными
, а по типам конструкции, представленных на фото:

• на двух косоурах (несущих балках под ступенями). Это самый популярный тип железной лестницы;

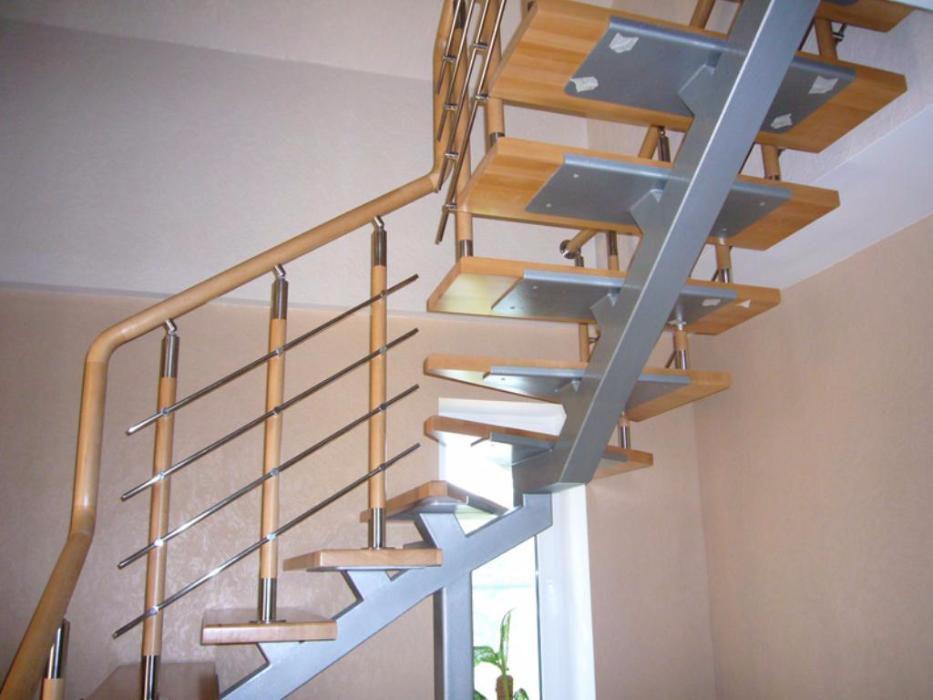

• на одном косоуре. Мощная металлическая балка (двутавр или швеллер), на которую крепятся ступени, находится посредине конструкции и несет основную нагрузку. Такие лестницы очень прочны и при этом занимают мало места и выглядят воздушными;
• на тетивах (опорах сбоку от ступеней);
• на больцах (специальных болтах, на которых ступени крепятся к стене);
• винтовые, располагающиеся вокруг опорного столба. Наиболее интересный по исполнению, но и наиболее сложный в расчетах и изготовлении тип.

Кроме того, лестницы могут быть одно- и двухпролетными, прямыми и с поворотом: Г-образная, П-образными, закругленными, трапециевидными, трехсекционным. Если говорить об изготовлении железной лестницы своими руками, то лучше для первого раза обойтись без изысков и сделать простую одномаршевую конструкцию
, если, конечно, позволяет пространство. Маленькая площадка может понадобиться, если лестница имеет больше десяти ступеней.

Изготовление лестницы на косоурах

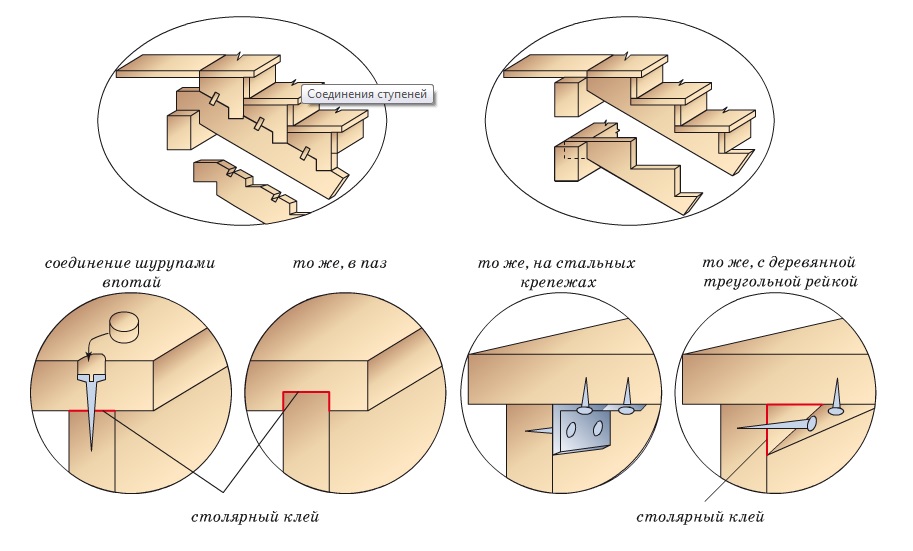

Узлы соединения ступеней для косоуров любого типа.

Чтобы смастерить лестницу на косоуре, необходимы:

• доска (толщина – 4 см, ширина – 30 см);
• трафарет (для разметки) – изготавливается из фанеры и реек;
• кобылки;
• шканты;
• дрель;
• молоток;
• пилы по дереву;
• клей;
• шуруп, болты, шайбы, дюбеля;
• шлифовочная машинка.

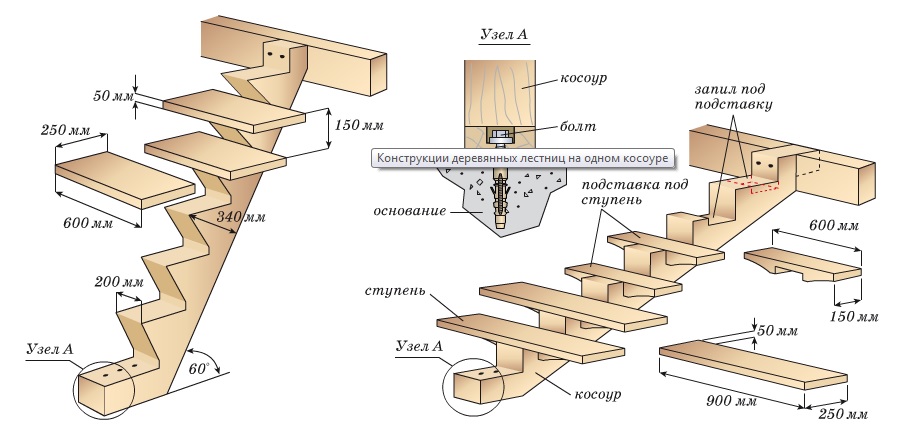

Конструкции деревянных лестниц на одном косоуре.

При изготовлении лестницы с забежными ступенями в итоге получаются косоуры различных размеров с обеих сторон. Для этого необходимо разметить каждую ступень в отдельности. При этом изменяется ширина проступи и угол наклона, а размеры подступенка остаются неизменными. После того как все разметки установлены, необходимо к внутренней стороне лестницы прикрепить ступени с зауженной проступью. Та же процедура проделывается и с внешней стороной, но устанавливаются проступи с широкой частью. В конечном варианте должна получиться лестница, где более крутой подъем с внутренней ее стороны. Однако визуально косоуры находятся в параллельном друг другу положении.

Для производства косоуров возможен вариант установки дополнительных элементов. Этими элементами могут выступать кобылки. Кобылки вытачиваются по форме треугольника, их следует установить непосредственно поверх продольной кромки косоура. Крепят кобылки к косоурам шкантами. Их устанавливают в прилегающие элементы пазов и укрепляют при помощи клея.

Подступенки и проступи скрепляют клеем и шурупами. Для этого подойдет способ впотай. Соединять эти элементы лестницы можно в паз, использовав дополнительную треугольную рейку. Для наибольшей надежности крепления подойдут различные деревянные нагели.

Если выбрана с косоуром по центру, то в итоге получится изящный атрибут интерьера. Его создают из бруса размером 34х20 см. Если лестница будет вспомогательной, то косоуры располагаются очень круто. В таком случае нижняя часть косоура монтируется к полу, верхняя – к балке, которая поддерживает всю конструкцию. Все крепления производят при помощи дюбель-гвоздей и болтов. Элементы косоура, напоминающие треугольник, выполняются при помощи трафарета. После чего все срезы и края деталей обрабатываются шлифовочной машинкой. После этого косоур вставляется на свое место, а именно крепится к полу и площадочной балке.

https://youtube.com/watch?v=LoGTu7I5E9c

Крепления производятся при помощи саморасклинивающихся дюбелей, шайб с болтами впотай.

Монтаж лестницы по металлическим косоурам

Как только все готово, можно смело переходить к практической реализации проекта. Для того чтобы все узлы оказались на своих местах, рекомендуется положить чертеж перед глазами. Новички упростят себе жизнь, начав со средней профильной секции лестницы. В этом случае легче проводить необходимые корректировки. Даже если возникнет большая или не очень погрешность, не нужно будет разрушать все для внесения корректировок.

Дизайнеры со стажем подготовили несколько рекомендаций для начинающих:

• Все несущие элементы должны быть скрыты от глаз;
• Используются саморезы и болты с большим запасом прочности;
• Установить косоур необходимо на заранее подготовленную поверхность.

Крепление опорных столбов к полу

Опорные столбы – это вертикально расположенные несущие элементы, которые являются основой каркаса нижней части лестницы. Они обеспечивают поддержку забежных ступеней (лестничной площадки) и косоура (тетивы).

Особых требований к древесине детали не предъявляется – главное, чтобы она была однородна, без косослоя и крупных сучков. Обычно изготавливается из той же породы дерева, что и остальная лестница.

Для того чтобы будущая конструкция была прочной и надежной требуется прочно закрепить столбы. Сделать это можно с помощью стальных уголков, шпилек, зип-болтов, столярного клея и прочих приспособлений – вариантов очень много.

Напоследок рекомендуется соединить между собой колонны опорными балками жесткости.

Конечно же к этому времени, в конструкции столба уже должны быть проделаны все технологические отверстия и пазы под другие элементы лестницы.

• подходящий крепеж;
• швеллер;
• сварочный аппарат;
• шуруповерт.

Лестница на металлических косоурах своими руками — простая конструкция

Чтобы сделать лестницу на металлических косоурах своими руками, в  качестве несущего элемента может использоваться П-образный профиль (швеллер). Для крепления ступеней на него навариваются кобылки, изготовленные путем сварки двух отрезков уголка под прямым углом.

На швеллер необходимо нанести метки, соответствующие местам, где будут крепиться кобылки, размеры которых уже известны и равны 18 (h) и 28 (l) см. Для простоты нанесения меток можно воспользоваться треугольником, на катетах которого уже отмечены эти величины. Совмещаем данные метки с краем швеллера и намечаем места сварки. Так выполняем разметку всех 15 ступеней.

В нескольких местах косоуры соединяются между собой уголком, длина которого равна ширине лестницы. Таким образом мы обеспечиваем дополнительную жесткость конструкции.

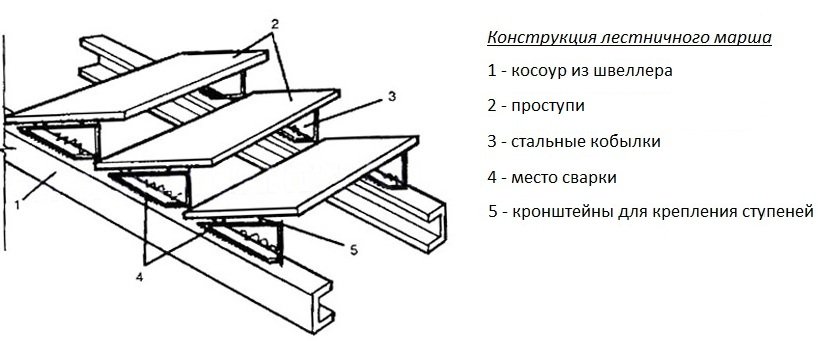

К горизонтальной части кобылки привариваются кронштейны, на которые будет крепиться ступень. Можно создать дополнительные ребра жесткости, приварив уголок к внешним прямоугольным выступам кобылок, расположенным на обоих швеллерах. Такая конструкция будет прочнее. При необходимости, изготавливаются и привариваются поручни.

Способы крепления ступеней к косоуру из металла

Если предусмотрены деревянные ступени, то они будут устанавливаться на образовавшуюся площадку и закрепляться с помощью саморезов в потай или болтов. Металлические ступени можно просто приварить к кобылкам.

Несколько альтернативных способов крепления ступеней к косоуру из металла

При необходимости торцы изделия облицовываются декоративными панелями.

Точный расчет лестниц на косоурах: онлайн рекомендации

Аккуратность и точность не только вежливость королей, но и верный друг строителя. Во время фиксации необходимых параметров обязательно использовать калькулятор, позволяющий рассчитать все с ювелирной точностью. Первое, что необходимо запомнить – математические вычисления для лестницы на деревянной и металлической основе происходят различным образом. Да, есть некоторые общие черты, но не стоит на этом основании ставить между обеими технологиями знак «=».

Непосредственный расчет происходит следующим образом:

Длина несущей конструкции определяется на основании теоремы Пифагора. Искомый параметр получается после исчисления квадрата гипотенузы с последующим извлечением корня квадратного.
Катетом является высота лестничного пролета от 1 до 2 этажа. Сюда необходимо добавить расстояние от верхней площадки до нижней ступеньки. Для того чтобы произвести расчет угла, необходим измерить коэффициент наклона всей конструкции.

Дальнейшие математические вычисления зависят от механизма крепления ступеней. Если решено все делать в доме при помощи кобылков, то нужно взять чуть меньшую, нежели площадь ступеньки планку.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

• высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
• за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
• широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
• металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
• лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

Этапы работы

Предварительный расчет

Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.

Замеры

Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.

Проектные работы

Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.

Изготовление

Детали стального основания изготовят на производстве по чертежам с вашими размерами.

Монтаж

На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.

Схема косоура

Некоторые правила дизайна интерьера в доме требуют определённых решений. Это относится и к лестничной конструкции. В тех случаях, когда используют косоуры разных типов, главным требованием остаётся их надёжность и расположение под ступенями. Если смотреть сбоку, то должны быть видны только торцовые части ступенек. Для достижения нужного результата представим несколько схем, которые помогут выполнить работы по установке самостоятельно.

С одним

Многие пользователи облюбовали лестничный марш, который устанавливается с одним стальным косоуром. В частных строениях такой тип опоры используется для винтовых, прямых, поворотных и прочих видов лестниц. Материалы также различны. Изделия могут быть выполнены как из металла, так и из дерева или бетона. Одиночный косоур располагается непосредственно по центру марша под лесенкой. В качестве него может быть обыкновенная металлическая труба.

С двумя

Лестница, опирающая на два косоура – это самая распространённая конструкция. Чаще всего изготавливают опоры из дерева и располагают их по бокам конструкции параллельно друг другу. В исполнении такой тип лестничного перехода не составляет труда. Схема с двумя косоурами используется как для одномаршевых лестниц, так и для двух и более маршей.

С тремя

Для лестниц, которые имеют значительные габариты, к примеру, при ширине более 1,5 м, применяется опора, состоящая из трёх косоуров. Это так называемая комбинация из двух боковых и одного центрального элемента. Один боковой косоур может выступать в качестве тетивы

В этом случае важно делать точные расчёты. Ниже представлен пример схемы деревянной лестницы на трех косоурах

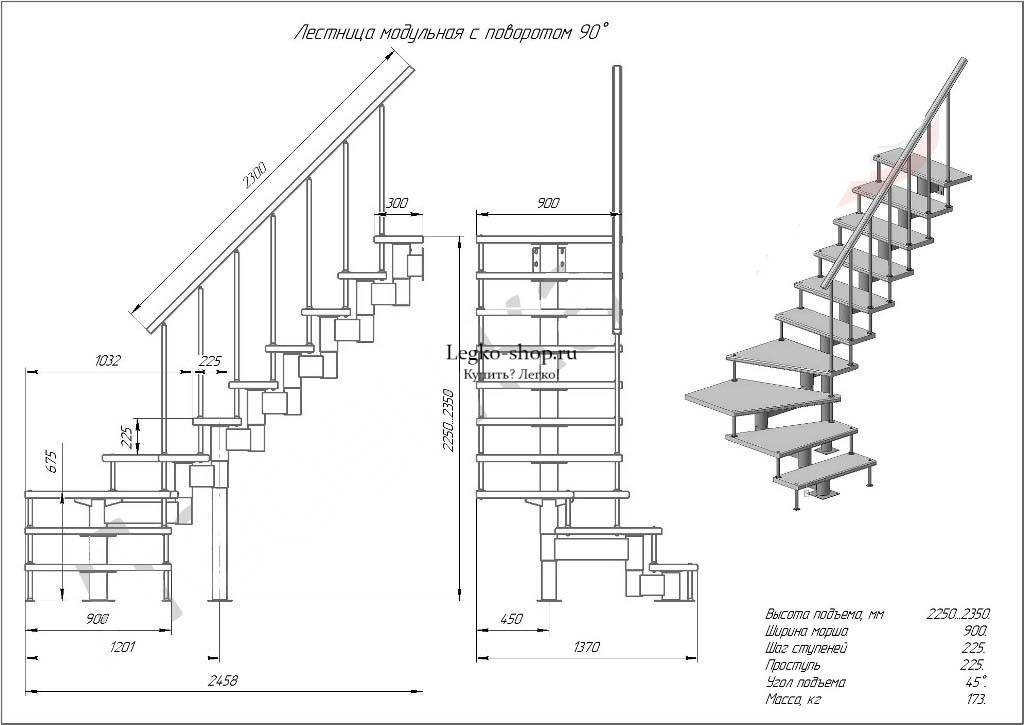

Компактные лестницы на косоуре с поворотом 90ᵒ (угловые)

Часто владельцы загородных домов сталкиваются с проблемой ограниченности пространства для того, чтобы разместить прямую лестницу.

В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство

В силу этого, люди предпочитают создание ломанных конструкций, например, лестницы в зигзагообразном плане.

Мастера предоставляют советы по поводу размещения лестницы, которая не будет занимать много места в доме:

Монтаж лестницы в таком месте жилища, где реже всего бывают хозяева.
Создание доступных подступов к лестнице.
Пользоваться забежными ступенями менее удобно, чем лестничными площадками

Это важно, если лестница будет создаваться самостоятельно.
Выгоднее изучить сначала варианты проще.
Немаловажен учет того, что лестница будет служить не только средством передвижения хозяев, но и средством переноса мебели, например.
Выбирать нужно конструкцию закрытого типа, если пространство под лестницей будет эксплуатироваться. Лестница открытого типа визуально расширяет пространство – ее лучше будет использовать в часто посещаемой комнате.
Чтобы установить лестницу из металла в доме из дерева, нужно выждать некоторое время для того, чтобы дом дал усадку

Иначе, целостность конструкции может быть нарушена.
Следует убедиться в возможности создания отверстия в потолке для выхода на чердак – крайне сложно устроить лестничный проем в плите из монолита.

В случае самостоятельного конструирования лестницы, необходимы знания об особенностях и типах элементов конструкции, а также о базовых правилах изготовления.
