Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

ВАЖНО! Нередко в роли двигателя применяется генератор от большегрузного транспорта, трактора или любой подходящий по крутящему моменту электромотор. Важно, чтобы такой двигатель потреблял минимум энергии, в противном случае аккумулятор быстро сядет. Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно

Часто используется зиловский стартер СТ230

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
Переносные. Могут монтироваться на любую подходящую поверхность.
Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

Потолочная лебедка: пошаговая инструкция для создания в гараже

Если вам необходимо создать потолочную лебедку в гараже, вы можете сделать это самостоятельно, следуя данной пошаговой инструкции. Последовательность шагов ниже поможет вам в процессе установки лебедки и использования ее для поднятия и перемещения грузов.

Шаг 1: Подготовка материалов и инструментов

Перед началом работы убедитесь, что у вас есть все необходимые материалы и инструменты. Вам понадобятся:

Металлический профиль
Стальная тросовая система
Электрический мотор
Пульт управления
Крепежные элементы
Инструменты (дрель, отвертка, ключи и т.д.)

Убедитесь, что все материалы и инструменты находятся в вашем распоряжении перед началом работы.

Шаг 2: Установка металлического профиля

Сначала прикрепите металлический профиль к потолку гаража. Установите его на надежные кронштейны, чтобы обеспечить надежную и безопасную конструкцию.

Шаг 3: Установка тросовой системы

Следующий шаг — установка стальной тросовой системы. Закрепите концы троса на металлическом профиле и установите промежуточные крепежные элементы для равномерного распределения нагрузки.

Шаг 4: Установка электрического мотора

После установки тросовой системы, закрепите электрический мотор на потолочном профиле. Убедитесь, что мотор надежно закреплен и готов к использованию.

Шаг 5: Подключение пульта управления

Подключите пульт управления к электрическому мотору согласно инструкции по его установке. Убедитесь, что пульт управления работает надлежащим образом и может управлять подъемом и опусканием груза с помощью лебедки.

Шаг 6: Проверка работоспособности

После завершения установки, проверьте работоспособность лебедки. Поднимите и опустите небольшой груз, чтобы убедиться, что лебедка функционирует правильно.

Установка потолочной лебедки в гараже может быть достаточно сложной, поэтому рекомендуется обратиться за помощью к специалистам, если вы не уверены в своих навыках

Важно соблюдать все инструкции и работать осторожно, чтобы избежать возможных травм

Теперь, когда вы знаете основные шаги по установке потолочной лебедки в гараже, вы можете самостоятельно приступить к работе и создать удобное и функциональное пространство для подъема и перемещения грузов.

Делаем ручную лебедку: {инструкция} и видео

Лебедка – одно из древних приспособлений, облегчающих перемещение тяжестей, придуманное человеком существенно ранее, чем он узнал законы физики. Принцип деяния лебедки основан на правиле рычага: прикладывая к ручке незначимые усилия можно двигать и подымать достаточно томные предметы. Лебедки и тали обширно употребляются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного либо электронного привода также неподменны для любителей поездок по бездорожью.

Приобрести лебедку либо создать ее без помощи других? Какая система лебедки лучше? Ответы на эти вопросцы зависят от того, как нередко вы собираетесь ее применять, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с огромным весом безо всяких усилий с вашей стороны, но ее необходимо подключать к сети либо аккуму. Ниже приведены конструкции нескольких лебедок, создать которые можно своими руками, какую лебедку избрать – решать для вас.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Источник

Recommendations

Comments 24

Расскажите как переделать стартер чтобы он в обе стороны крутил?

ничего не нужно переделывать. просто меняем плюс с минусом. а втягивающие работает как силовое реле.

А стартер у вас на магнитах, или обмотки стоят?У меня с обмотками, менял плюс с минусом все равно крутит в одну сторону

Хорошая работа. Говорят, что лучше такую работу доверить профессионалам. Но если это китайские профессионалы, то лучше самому изобрести))

где фотка обещанная?

Я что то ничего про лебедочный блок не вижу в тексте а он позволяет в два раза усиливать тяговые возможности лебедки. Если ташит три тонны, то через блок потянет шесть. И вашей лебедке жить будет проще. А вообще в вашем редукторе не зватает промежуточной ступени от стартера к маховику.И сделайте на барабане страховку. Когда трос рвется, ой как хорошо он летает! Технику безопасности никто не отменялЕсть программы для расчета редукторов.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Для изготовления данного устройства потребуются следующие компоненты: велосипедная цепь, задняя ось, втулка, звёздочка, полоска листовой стали толщиной 6-8 мм, стальной трос, карабин, блок для троса, крюк.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулкиФОТО: usamodelkina.ru

Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сбореФОТО: usamodelkina.ru

Большая звёздочка берётся велосипедная. Малая изготавливается на 6 зубьев и всё собирается в комплекте. Звёздочки привариваются к валу. На валу крепко-накрепко зажимается конец троса. Регулируется храповой механизм.

Устройство с храповиком и обеими звёздочками в сбореФОТО: usamodelkina.ru

На звёздочки надевается велосипедная цепь. Лебёдку можно крутить руками или шуруповёртом на малой скорости.

Вся лебёдка в сбореФОТО: usamodelkina.ru

Лебёдка ручная барабанная своими руками

Основным узлом любой лебёдки является барабан, который приводится во вращение либо мускульной силой человека, либо каким-нибудь двигателем. На барабан наматывается трос. Барабанная лебёдка проста по конструкции, но требует наличия редуктора – либо шестерёнчатого, либо червячного. Редуктор нужен для уменьшения усилия, которое требуется от человека. Но при этом во столько же раз уменьшается скорость перемещения груза. Редуктор самостоятельно делать сложно, лучше взять готовый от какого-то старого механизма.

Барабанная лебёдка с электроприводом и редукторомФОТО: obustroen.ru

Конструкция лебёдки состоит из опоры, рукоятки, редуктора. Если вращать рукоятку или включить электромотор, то усилие передается на барабан. Трос может быть до 40 м. Лебёдка развивает тяговое усилие до 5000 кг. Можно использовать мощный трос толщиной до 15 мм. Лебёдка легко вытаскивает машину из кювета, поднимает железобетонные блоки.

Материалы и инструменты

Для червячного редуктора берётся толстая шестерня Глиста с прочными зубьями. Вал делается из толстостенной трубы. С одного конца к ней приварен круглый кусок металла диаметром, как у внутреннего кольца шестерни. Для фиксации троса в трубе высверливается сквозное отверстие. Вал вращается на подшипниках. Корпус сваривается из швеллеров, размеры определяются с учётом размеров редуктора.

Чертежи

Чертежи надо рассматривать как указание на принципиальные решения. Размеры уточняются с учётом размеров имеющихся деталей.

Чертежи лебёдки с червячным редукторомФОТО: obustroen.ru

Инструкция по изготовлению

Каркас лебёдки сваривается из профильных (квадратных) труб или из швеллера. Для барабана вырезают два металлических диска, которые соединяют шпильками. Диаметр дисков и длина шпилек определяют размер барабана. Барабан надевается на вал, который через подшипники устанавливается в раму. На один конец вала монтируется ручка для его вращения, на другом конце закрепляется звёздочка для организации цепного привода от мотора.

Электрифицированная лебёдка удобней в эксплуатации, чем ручная. Ведь довольно-таки сложно одновременно крутить лебёдку и руль автомобиля. В качестве электромотора можно использовать автомобильный стартер. При этом, необходимо по всем правилам электробезопасности смонтировать цепь электропитания и защиты. Питание 12 В можно взять прямо от автомобиля, нужно только проверить коммутационные характеристики точки подключения. Лебёдка монтируется на переднем бампере автомобиля.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала. 6 отверстий на расстоянии 7 см. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную

Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Самодельная лебедка в гараж ( часть 2 ) — DRIVE2

22 ноября 2014 годаПереварил раму, заодно расширил расстояние между поперечинами, чтоб при необходимости можно было расширить барабан. На старой раме расстояние было 120мм, сделал 160мм.Заодно на второй поперечине просверлил 2 отверстия для установки 2 ступицы ( если потребуется )опять все собрал

Хотел сделать кронштейн для крепления стартера, во время примерок обнаружил, что шестерня стартера не достает до маховика ( ваз 2110 ) 10 мм, прийдется искать донора маховика побольше, например от волги или газели.продолжение следует…

26 ноября 2014 года.Нашел маховик…, точнее помогли найти и даже привезли. Огромное спасибо за это Burdyugov.

размер маховиков ваз 2110 и газель

Еще возникла мысль сделать дополнительно ручной привод.( не стартером а руками )

3 декабря 2014Появилось окошко в рабочем времени, съездил к токарю, проточил детали (гранату и маховик). Привез и давай сразу собирать…Токаря попросил чтоб проточил очень плотно, т.к. буду загонять прессом.

Проточеные детали

Запресовка

Закрепил сваркой

Этот кусочек распилил еще пополам ( вдоль ), чтоб получилось 2 крепления.

еще пополам

и прикинул стартер.

примерка стартера

уже подключал. крутит в обе стороны. Чуть не забыл. стартер разобрал. разбрал бендикс и шестерню приварил к валу стартера на нужную длинну, чтоб был полный зацеп с маховиком. Фотку чуть позже приложу…и видео тоже… потом испытания )))

Page 2

26 ноября 2014 года.Нашел маховик…, точнее помогли найти и даже привезли. Огромное спасибо за это Burdyugov.

размер маховиков ваз 2110 и газель

Еще возникла мысль сделать дополнительно ручной привод.( не стартером а руками )

Проточеные детали

Запресовка

Закрепил сваркой

Этот кусочек распилил еще пополам ( вдоль ), чтоб получилось 2 крепления.

еще пополам

и прикинул стартер.

примерка стартера

Ручная лебедка

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

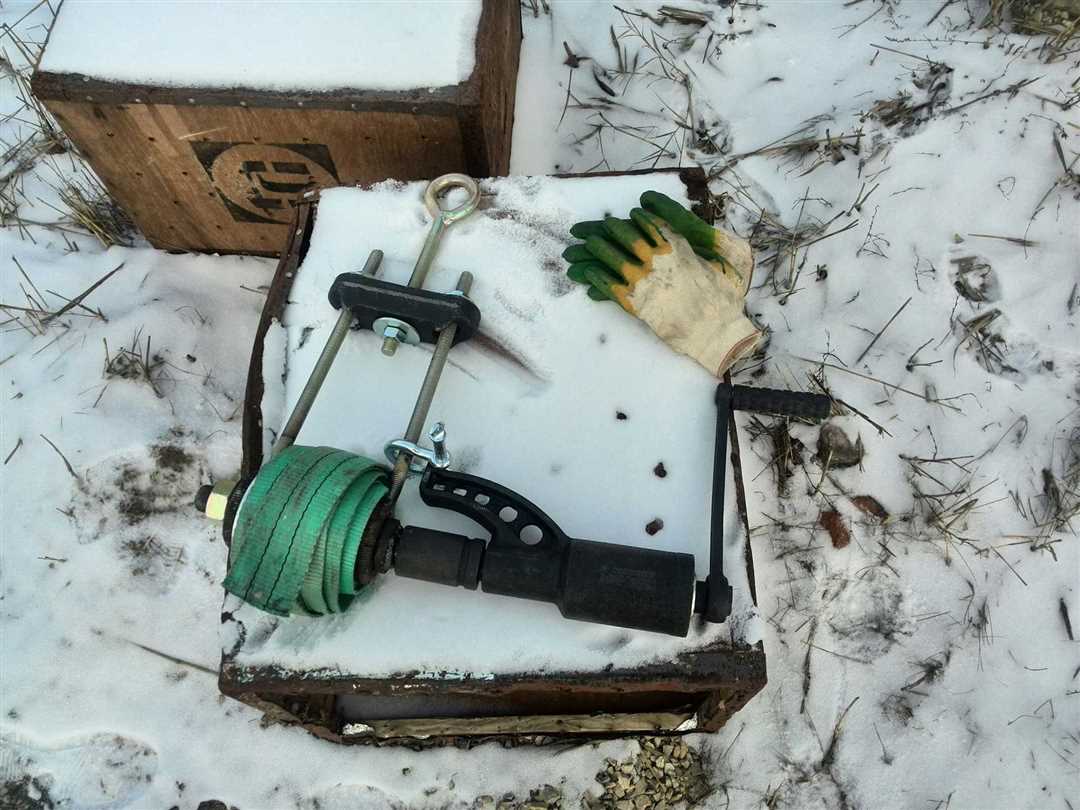

Образец ручной лебедки

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Полезные советы и рекомендации при работе с самодельной лебедкой

Работа с самодельной лебедкой требует особого внимания и соблюдения определенных правил безопасности. Несоблюдение этих правил может привести к травмам или повреждению оборудования. Вот несколько полезных советов и рекомендаций, которые пригодятся при работе с самодельной лебедкой:

Проверьте надежность и качество исполнения лебедки. Прежде чем начать использовать самодельную лебедку, убедитесь, что она надежно соединена и исполнена в соответствии с требованиями безопасности. Проверьте крепления, звенья цепи и механизмы работы лебедки.
Используйте правильные приспособления и крепления. При работе с самодельной лебедкой используйте только специальные приспособления и крепления, предназначенные для данной лебедки. Не используйте самодельные или импровизированные приспособления.
Подберите правильную грузоподъемность. Установите грузоподъемность лебедки в соответствии с весом поднимаемого груза. Перегрузка лебедки может привести к поломке или аварии.
Не превышайте рабочую нагрузку. Внимательно изучите инструкцию к самодельной лебедке и узнайте ее рабочую нагрузку. Не превышайте эту нагрузку, чтобы избежать поломок и аварий.
Правильно закрепите груз. Груз должен быть правильно закреплен на лебедке, чтобы избежать его падения и возможных травм. Проверьте закрепление груза перед началом работы и периодически в процессе подъема или опускания.
Работайте в перчатках и защитных очках. При работе с лебедкой всегда используйте перчатки, чтобы защитить кожу от порезов и травм, а также защитные очки, чтобы избежать попадания мелких частиц в глаза.
Не оставляйте лебедку без присмотра. Никогда не оставляйте работающую лебедку без присмотра. В случае возникновения проблем или поломок, вы можете оперативно вмешаться и предотвратить аварию.
Следите за состоянием оборудования. Регулярно проверяйте состояние лебедки, цепей, креплений и других элементов оборудования. При обнаружении износа, трещин или других повреждений немедленно замените их.
Будьте внимательны и осторожны. При работе с самодельной лебедкой будьте внимательны и осторожны. Следите за тем, что делаете, и не допускайте посторонних нарушений безопасности.

Помимо этих основных правил, всегда придерживайтесь инструкции по использованию самодельной лебедки и не испытывайте ее на пределе возможностей. Памятайте, что безопасность должна быть на первом месте при работе с любым оборудованием.

Шаг 1: Инструменты и материалы

Перед тем, как начать создавать свою ручную лебедку, вам понадобятся следующие инструменты:

Пила;
Дрель;
Отвертка;
Ножницы;
Резьбовой нож;
Напильник;
Клещи;
Молоток.

Теперь перейдем к материалам:

Деревянная палка 100 см длиной и 3 см в диаметре;
Стальной пруток длиной 40 см и диаметром 1 см;
Стальной лист толщиной 2 мм;
Крепежные элементы: болты, гайки, шайбы.

В случае, если вы не можете найти определенные инструменты или материалы, обратитесь в ближайший магазин хозяйственных товаров.

Стандартные материалы

Для создания ручной лебедки вам потребуются стандартные материалы, которые можно найти в любом строительном магазине:

Металлический профиль квадратного сечения (25×25 мм) – для изготовления рамы;
Металлический уголок – для изготовления основания и крепления деталей;
Металлический трос диаметром 6 мм – для создания тросовой системы лебедки;
Крепежные элементы (винты, гайки) – для соединения деталей между собой;
Деревянные или пластиковые ручки – для удобного управления лебедкой;
Пластиковая труба диаметром 50 мм – для создания ручки привода;
Краска или антикоррозийный состав – для защиты металлических деталей от коррозии;

Все эти материалы достаточно просты в использовании и их можно легко купить без проблем в любом строительном магазине. Кроме того, они отлично подходят для создания ручной лебедки своими руками.

Дополнительные материалы для улучшения

Если вы хотите усовершенствовать свою ручную лебедку, то можно рассмотреть несколько дополнительных материалов:

Стальной трос. Замените старый или покупайте новый трос более высокого качества. Это поможет повысить надежность вашей лебедки и увеличит ее грузоподъемность.
Ручной тормоз. Добавьте тормозной механизм для безопасности в работе с грузом. Тормозная ручка позволит быстро остановить лебедку в случае необходимости.
Приспособление для крепления крюка. Его можно сделать самостоятельно из куска металла или купить готовое. Оно поможет удобно закрепить крюк на лебедке и избежать соскальзывания груза.
Защитный кожух. Если ваша лебедка используется на улице или в условиях пыли и грязи, то кожух поможет грамотно защитить механизм от возможных повреждений и продлить срок ее службы.

Помните, что модернизация ручной лебедки – это ответственная задача. Всякие изменения в конструкции лебедки могут повлиять на ее работоспособность и безопасность в эксплуатации. Поэтому, прежде чем приступать к усовершенствованию, обязательно прочитайте инструкцию производителя и уточните возможные риски механики и физики.

Необходимые инструменты

Для изготовления ручной лебедки вам потребуются следующие инструменты и материалы:

Стальной лист: понадобится для изготовления рычага и крюка. Размеры зависят от вашего предпочтения и нагрузки, которую будете поднимать.
Крюк: необходим для захвата груза. Не забудьте приобрести крючок, соответствующий размеру лебедки.
Стальная цепь: потребуется для соединения крюка и лебедки. Длина цепи также зависит от предполагаемой нагрузки.
Червячная пара: позволяет вам регулировать направление вращения.
Набор ключей: понадобятся для затягивания и регулировки болтов и гаек.
Дрель и сверла: понадобятся для сверления отверстий на листе стали.

Не забудьте также защитить глаза и руки с помощью специальных очков и перчаток. Готовые лебедки также можно приобрести в магазинах инструментов, однако изготовление своей собственной лебедки может стать увлекательным и полезным крафтом, а также позволит вам настроить ее под свои потребности и предпочтения.

Выбор основных элементов

Для изготовления электрической лебедки 12V из стартера и шуруповерта вам понадобятся следующие основные элементы:

1.	Стартер автомобиля 12V.
2.	Шуруповерт.
3.	Каркас или платформу для крепления стартера и шуруповерта.
4.	Стабилизатор напряжения 12V.
5.	Амперметр.
6.	Выключатель.
7.	Аккумулятор 12V.
8.	Кабель и разъемы для подключения компонентов.

Эти элементы являются основой для создания электрической лебедки, их выбор и соответствующая сборка позволят вам создать работоспособное устройство.

Выбор стартера для лебедки

Чтобы сделать электрическую лебедку 12V своими руками, вам понадобится подходящий стартер. При выборе стартера, учтите следующие важные критерии:

1. Напряжение: убедитесь, что стартер имеет напряжение 12V, чтобы подходить к вашей системе питания.

Мощность: обратите внимание на мощность стартера. Она должна быть достаточной для выполнения задачи лебедки

3. Размер и вес: учитывайте размер и вес стартера, чтобы он хорошо подходил для установки на лебедку без создания проблем с пространством или балансировкой.

4. Качество: выбирайте стартер от надежного производителя с хорошей репутацией, чтобы убедиться в его качестве и долговечности.

5. Совместимость: проверьте совместимость стартера с вашим шуруповертом и другими компонентами лебедки, чтобы избежать проблем с подключением и работой.

Обратите внимание на эти факторы при выборе стартера, чтобы убедиться, что он подходит для вашей самодельной лебедки и обеспечивает надежную и эффективную работу

Выбор шуруповерта для лебедки

При выборе шуруповерта для создания электрической лебедки 12V важно учесть несколько факторов

Во-первых, следует обратить внимание на мощность шуруповерта. Чем больше мощность, тем больше веса сможет поднять лебедка

Рекомендуется выбирать шуруповерт с мощностью не менее 500 Вт.

Во-вторых, необходимо проверить наличие режима реверса. Этот режим позволит изменять направление вращения, что будет полезно при подъеме и опускании груза. Убедитесь, что шуруповерт имеет функцию реверса.

Также стоит обратить внимание на максимальный крутящий момент. Чем больше крутящий момент, тем легче лебедке будет поднимать груз

Рекомендуется выбирать шуруповерт с крутящим моментом не менее 30 Нм.

Для удобства использования лебедки стоит выбрать шуруповерт с регулируемой скоростью вращения. Это позволит легко подстроить скорость под нужды и условия работы.

Наконец, не забудьте проверить наличие дополнительных функций, таких как блокировка шпинделя или дополнительная рукоятка для удобства работы.

Сделав правильный выбор шуруповерта, вы сможете без проблем создать свою собственную электрическую лебедку 12V и использовать ее в гараже для различных нужд.

Пошаговая инструкция для изготовления лебедки в гараж своими руками
