Устройство крыши гаража

Жёсткие кровельные стройматериалы

Рассмотрим жёсткие кровельные материалы.

Применяют такой тип кровли, когда нет сплошной обрешётки, но присутствуют дополнительные требования к уклону крыши.

К жёсткой кровле относят железобетонные плиты. Из преимуществ эксплуатации такого материала:

• хорошая защита от взломщиков в случае проникновения в помещение, используя крышу;
• продолжительный срок службы;
• отличный вариант для капитальных гаражных построек, имеющих плоскую крышу;
• сверху можно спроектировать небольшую оранжерею или беседку для отдыха.

Минусы:

• сложность установки;
• дороговизна;
• обязательное устранение зазоров между плитами.

Шифер — кровельный жёсткий материал, но подходит для использования с углом наклона 20-40 градусов. Преимущества использования:

• продолжительный срок службы (шифер прослужит около 50 лет);
• несложная установка, подходит для монтажа своими руками;
• приемлемая стоимость;
• устойчив к изменениям погодных условий;
• легко поддаётся ремонту;
• средний уровень шумоизоляции.

Из минусов:

• хрупкий материал, без усилий можно разбить;
• служит плохой защитой от грабителей.

Модернизированный вариант шифера — это ондулин.

Ондулин представляет собой профилированные листы из битума и целлюлозы. Основа ондулина – целлюлоза, пропитанная пигментами и битумом с полимерными модификаторами. Площадь листа составляет почти два квадратных метра, а весит всего 6,5 кг.

Преимущества ондулина:

• шумо- и теплоизолирующие свойства;
• водостойкость;
• отсутствие электропроводности;
• экологичность материала (в отличие от шифера, в составе которого асбест).

Из недостатков отметим:

• гарантийный срок эксплуатации (это и есть реальный срок службы) – 15 лет;
• относительная температурная устойчивость материала: в серьёзные морозы ондулин станет хрупким, а под прямыми лучами солнца – плавким;
• пожароопасность: воспламенение происходит при температуре от 230 градусов;
• многие марки ондулина со временем под прямым солнцем выгорают;
• при монтаже листов ондулина нужна усиленно-жесткая обрешётка.

Ещё один вариант жёсткой кровли, но который не так часто увидишь на крышах гаражей — это фальцевая кровля. В её основе лёгкий металл. Она не нуждается в мощной каркасной конструкции. Из преимуществ стройматериала стоит отметить:

• прочность;
• продолжительный срок эксплуатации;
• применим для скатных крыш;
• устойчив к перепадам погодных условий;
• не подвержен механическим повреждениям.

Из недостатков фальцевой кровли:

• сложность установки;
• стоимость;
• на низком уровне шумоизоляция.

К разновидностям жёсткой кровли относится и часто используемый для гаражного покрытия кровельный стройматериал – металлочерепица.

Применяется металлочерепица на скатной крыше с уклоном 20 градусов и больше, так как в противном случае она будет накапливать на своей поверхности снежные массы. Из преимуществ выбора материала:

• разнообразие фактур и цветовых решений;
• несложная установка, подходит для самостоятельного монтажа;
• срок службы более полувека.

Особенностью материала является тонкая защитная оболочка, которую крайне легко повредить. При укладке в местах, которые были повреждены, под влиянием влаги быстро начнутся коррозийные процессы.

Профнастил — материал для кровли, который в нынешних реалиях строительства уверенно обходит шифер. Из достоинств у покрытия такие характеристики:

• не воспламеняется;
• невосприимчив к перепадам погодных условий и температур;
• сроки службы 50 лет и больше.

Недостатки — непростая техника подгонки частей при установке.

Ещё один представитель жёсткой кровли — поликарбонат. Может применяться для всех типов крыш. Использование данного материала только получает широкое распространение в строительстве, поэтому не так много гаражных сооружений с крышами из поликарбоната. К плюсам относится:

• приемлемая стоимость;
• несложная установка;
• повышенная устойчивость к влиянию резких изменений температурных режимов и солнца;
• срок эксплуатации около 25 лет;
• экономия на освещении при свете дня, так как поликарбонат имеет прозрачную структуру;
• не воспламеняется и не восприимчив к влиянию выхлопных газов транспорта;
• не выступает реагентом с растворителями.

Но у такого материала есть и отрицательные стороны:

• чувствителен к перепадам температур. При низких минусовых отметках лист поликарбоната сжимается до 3 мм;
• также стоит использовать материал с дополнительной защитой от УФ-излучения. Так как при её отсутствии солнечные лучи способствуют помутнению и появлению трещин на участках кровли.

Сегодня производится масса кровельных стройматериалов для покрытия крыши гаража. И у каждого из них свои достоинства и недостатки. Но решать вам, чем покрыть крышу своего гаража.

Гаражи с жилым помещение на 2 этаже своими руками: 8 фото

Гараж необходимая постройка для владельцев автомобиля и других подобных транспортных средств. Порой в гараже проводишь больше времени чем ожидаешь, это может быть осмотр и ремонт транспортного средства или просто досуг. В этом случае двухэтажный гараж с жилым помещением станет отличным вариантом. Ниже будут рассмотрены 8 вариантов такого гаража.

Двухэтажный гараж может быть построен из различного материала. Один из самых простых доступных вариантов это гараж из древесины. Древесина в отличии от некоторых материалов не такая тяжелая, что позволит упростить кладку фундамента. Такой гараж вполне можно соорудить своими руками.

При строительстве любого двухэтажно гаража нужно продумать не только основание, но и устойчивый надежный каркас. Это позволит увеличить долговечность постройки. В конструкцию гаража можно добавить балкон, который позволит насладится окружающим видом.

Ограждения балкона двухэтажного гаража могут быть разнообразными, один из вариантов — это высокие ограждения в виде цельного полотна. Такие ограждения особенно актуальны если в жилом помещении находятся маленькие дети, ведь они часто заигрываются и забывают о безопасности.

Один из самых популярных типов ворот у гаражей, это секционные. Благодаря своей механической работы в виде движений петель по направляющим они просты и надежны. Также туда можно встроить различные датчики движения, которые позволят открываться воротам при приближении автомобиля.

Дом над гаражом используют как для постоянного проживания, так и как дачный загородный домик. В любом случае постройка должна быть надежной и обладать всем необходимым для комфортного времяпровождения. Наличие балкона с панорамными окнами позволит насладится красивой природой.

Двухэтажный гараж из пеноблока также является простым и популярным вариантом. Такой материал изготавливается из обычного цементного раствора, песка, воды с добавлением пенообразователя. Постройки из пенооблока обладают повышенной огнеупорностью, водостойкостью и хорошо удерживают тепло.

Мансардная крыша являются хорошим вариантом жилого помещения для гаража, она предоставляет оптимальное жилое пространство для небольшой семьи. Также гараж с мансардной крышей будет отличным решением если жилое помещение используется в качестве дачного домика.

Существуют множества различных вариантов двухэтажного гаража, у каждого вида свои преимущества. Среди множества вариантов можно выбрать оптимальную постройку или позаимствовать основную идею для своей конструкции.

Читать полностью (ссылка)

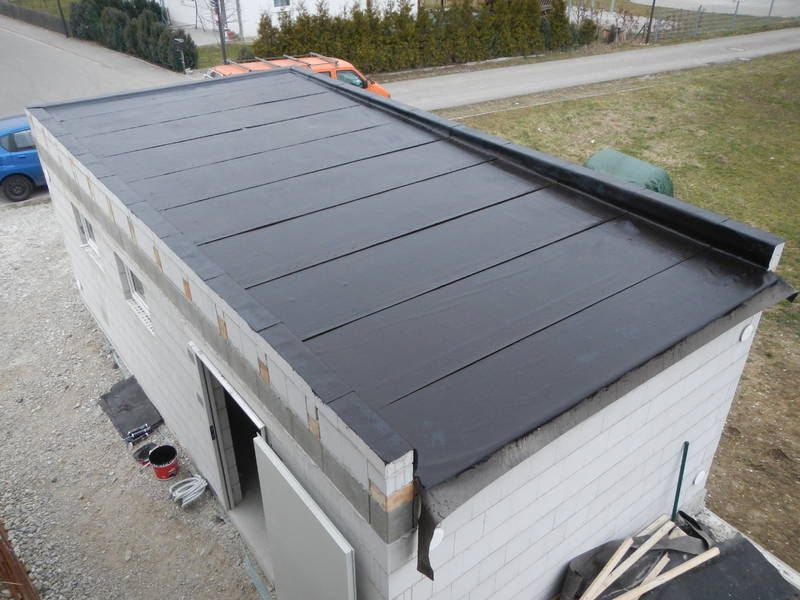

Плоская крыша для гаража

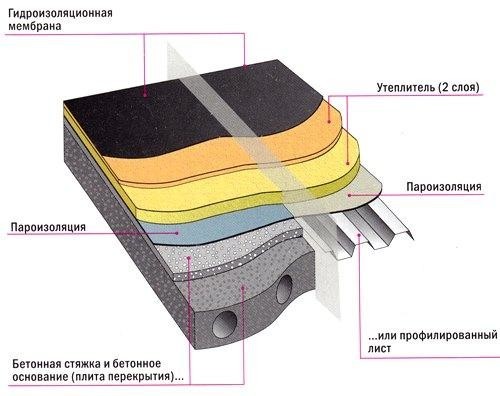

Схема плоской крышы для гаража.

Самым экономным вариантом при решении вопроса, как сделать крышу для гаража, является сооружение простой плоской конструкции. Обычно для этого используют железобетонные плиты, опускаемые и закрепляемые на коробке стен. Такой вариант считается самым надежным, так как проникновение через крышу тут просто невозможно. Чтобы правильно сделать плоскую кровлю, по бетонному основанию устраивают утепление, после чего укладывают выбранное кровельное покрытие.

Правильно сделать такую крышу без уклона невозможно. Для этого при сооружении коробки гаража надо одну стену приподнять на большую высоту, что обеспечит небольшой требуемый уклон. На бетонное основание укладывается жесткий утеплитель либо цементно-песчаная стяжка под определенным углом. Сверху уже монтируется мягкий кровельный материал. Уклон в таком случае должен составлять от двух с половиной градусов до трех.

Но можно сделать крышу для гаража и из дерева, что намного проще, хотя и не так быстро. Деревянные балки или доски укладываются на стены коробки, заходя в специальные отверстия, оставленные при кладке. Далее по балкам устраивается сплошной деревянный настил из досок, их толщина не должна быть меньше 30 мм. Все дерево, которое применяется при таких работах, должно быть предварительно обработано при помощи антисептиков и антипиренов. После настила на поверхность будущей крыши укладывается слой гидроизоляции, кровельный материал.

Как починить кровлю своими руками

Случается так, что по истечении определённого промежутка времени, покрытие крыши может течь или провиснуть, возможно появляются другие проблемы, решить которые можно самостоятельно.

Как поднять крышу из различных материалов

Для того чтобы поднять крышу гаража необходимо соблюдать основные правила:

1. Конструкции из древесины, кирпича, пеноблоков необходимо поднимать только с установленным каркасом из металлического швеллера марки 14У.
2. Если вес крыши менее 12 тонн, то достаточным будет использование одного гидравлического домкрата.
3. Поднимать конструкцию за один раз можно не более чем на 5 см.

Подъём деревянного каркаса

Чтобы поднять деревянную крышу гаража необходимо:

1. Подготовить жёсткий каркас для основания. Для этого из швеллера изготавливается рама, которая болтами прикручиваются к внутренним стенам крыши.
2. Если фундамент внутри гаража ненадёжный, то в углах помещения его следует укрепить.
3. С помощью домкрата поднять один угол крыши на высоту не более 5 см. Если не соблюдать это правило, то конструкцию может повести в сторону.
4. Подставить опору из швеллера или толстого бревна. Основание при этом следует укрепить укосами.
5. Поднять остальные углы крыши, и установить опоры.
6. Сделать кирпичную кладку с раствором цемента.
7. Через несколько дней можно убирать опоры, и герметизировать стыки.

При желании высоту гаража можно изменить

Подъём металлического каркаса

Для подъёма крыши с металлическим каркасом необходимо:

1. Убедиться, что стропильная система не повреждена коррозией. Если это произошло, то его основание необходимо укрепить швеллерами, изготовив металлический каркас.
2. С помощью домкрата поочерёдно поднять стороны крыши на высоту 5 см.
3. В образовавшиеся проёмы вставить кирпичи, которые послужат временными упорами.
4. С помощью циркулярной пилы из металлических листов толщиной от 8–10 мм вырезать полосы. Их ширина должна соответствовать высоте проёма.
5. Используя сварочный аппарат, приварить эти полосы к основанию крыши и стене гаража.
6. В качестве дополнительного укрепления всей конструкции гаража в углах установить профильные трубы квадратного сечения.

Поднять металлическую крышу можно с помощью домкратов

Бетонная крыша

Чтобы поднять бетонную крышу гаража необходимо:

1. Убедиться, что фундамент на месте установки опоры довольно крепкий. Установить их начиная от угла. Для этого удобно использовать стойки-домкраты для опалубки или распорные телескопические столбы.
2. Поднять перекрытие на высоту 5 см, и зафиксировать домкрат на стойке.
3. Эти же действия проделать с остальными сторонами крыши.
4. Образовавшиеся проёмы заложить кирпичной кладкой с цементным раствором.
5. Через несколько дней, когда кладка затвердеет, убрать упоры с домкратами.

Как перестелить и загерметизировать гнилую крышу

Чтобы отремонтировать прогнившую крышу, потребуется сначала удалить старое покрытие. Для этого удобно пользоваться скребковым ножом.

Порядок действий по ремонту повреждённой крыши следующий:

1. Удалить покрытие.
2. Заменить все повреждённые элементы фанерной подложки или деревянной обрешётки.
3. Шлифовальной машиной обработать проблемные места каркаса.
4. Нанести противогрибковую пропитку на деревянные элементы конструкции крыши.
5. Уложить на всю поверхность слой войлока, состоящего из бумаги, полиэстера с пропиткой из асфальта. Края этого материала закрепить гвоздями.
6. Используя газовую горелку для кровли, уложить рубероид на поверхность крыши.
7. Из реек сделать обрешётку с шагом не более 50 см.
8. На деревянный каркас установить профилированный материал.

Используя полученные рекомендации можно без посторонней помощи монтировать односкатную крышу, покрыть её кровлей, увеличить высоту гаража и обезопасить его помещение от влажности и перепадов температур.

Разновидности крыш

Плоская крыша

Для тех кто решил сделать крышу на гараже своими руками, немаловажным является вопрос цены, поэтому многие выбирают плоскую крышу. Эта конструкция достаточно простая, и не требует больших денежных затрат. Для постройки плоской крыши можно применять железобетонные плиты. Они опускаются и крепятся на стены гаража

Также, плоская крыша имеет одно важное преимущество — через неё невозможно проникнуть внутрь с целью кражи имущества, хранящегося внутри, или угона автомобиля

Для того чтобы построить такую крышу, необходимо сделать утепление бетонной коробки и уложить кровельный материал. Постройку необходимо делать на уклоне. Еще на этапе строительства стен, одну из них приподнимают для создания уклона. На бетонную основу укладывают стяжку или утеплитель, а сверху устанавливают кровлю. Градус уклона должен быть 2-3 единицы.

Если же вы хотите сделать деревянную крышу для гаража, то это займет время. Так, доски укладываются на коробку, однако не забудьте при кладке сделать под них отверстия. После этого необходимо создать настил, предварительно обработав доски антисептиком. На последних этапах строительства крыши необходимо уложить гидроизоляционный слой, толщиной не менее 3 сантиметров, а после сам кровельный материал.

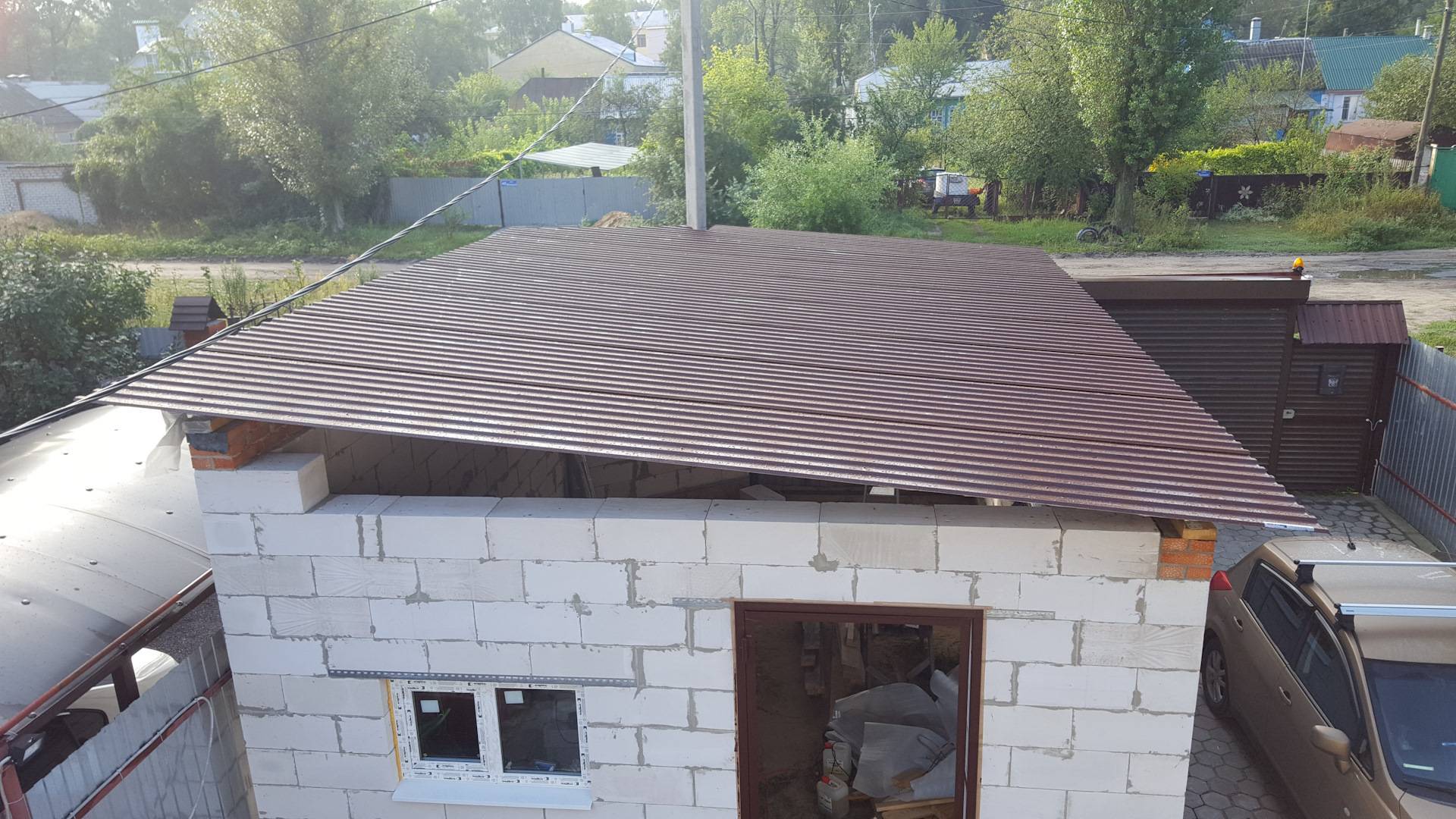

Односкатная крыша

Чтобы правильно сделать крышу гаража, сперва необходимо закрепить стропильную систему. Берем направляющие балки, и обрабатываем их антисептиком. Если стены гаража построены из бетона или кирпича, необходимо проложить гидроизоляцию. Затем укладываем балки на несущую конструкцию, и крепким их анкерными болтами к стене. После этого необходимо разметить гнезда для стропил. После установки стропил их нужно зафиксировать проволокой или анкерами.

Обязательно учтите важный момент: если ваш гараж достаточно широкий (его ширина превышает 4,5 метров), необходимо подпереть стропильную систему чтобы предупредить прогиб. Далее, выносим балки за стены на 30-50 см для того чтобы создать козырёк. А подпорки размещаем на расстоянии 60-70 см.

Двускатная крыша

Некоторые специалисты считают, что лучше сделать крышу на гараже двускатной. Для того чтобы построить двухскатную крышу, сперва укладываем по периметру направляющие, затем фиксируем их при помощи анкеров, а после делаем гнезда. Далее, кладем подкладку из рубероида.

На следующем этапе работ создаем шаблонную мерку. Для этого измеряем расстояние между гнездами. Полученные показания ширины нам понадобятся для нарезки балок. Далее, крепим опоры, которые ставятся перпендикулярно. Фиксируем стропила, а внизу отмечаем места, необходимые для врубки направляющей.

Далее, выполняем действия в следующем порядке:

1. Натягиваем шнур по коньку.
2. Устанавливаем крайние пары шагом от 60 до 120 см.
3. Фиксируем соединительную планку ниже чем конёк.
4. Делаем обрешетку перпендикулярно стропилам.
5. Стелим кровлю.

Как сделать крышу на гараже: три наиболее распространенных варианта

Как и дома, гаражи бывают разными. Одни из них представляют собой небольшое строение, а другие являются полноценным гаражным комплексом, включающим в себя и стоянку для нескольких автомобилей, и мастерскую для их ремонта и обслуживания. Для каждого из этих типов гаражей предусмотрен свой оптимальный вариант крыши. С их изучения мы и начнем разбор вопроса, как построить крышу гаража своими руками?

1. Односкатная крыша под гараж. Это самый простой вариант в изготовлении и ко всему тому же самый дешевый – в большинстве случаев односкатная крыша устанавливается на гаражах небольшого размера. В большом количестве их можно наблюдать в гаражных кооперативах. Изготавливаться такие крыши могут двумя способами – с использованием бетонных плит перекрытий и посредством стандартной каркасной технологии из древесины и листового кровельного материала.

2. Двускатная крыша для гаража. Самое первое преимущество, которое предоставляет двускатная крыша – это возможность накрывать постройки весьма большого размера. Отсюда и ее оптимальная область применения – частные гаражи в жилых комплексах, сооруженных на сравнительно больших территориях. Зачастую такие крыши устанавливают на небольших гаражных строениях, предназначенных для временной парковки автомобиля (например, на турбазах и в других подобных общественных заведениях).
3. Четырехскатная гаражная крыша. В гаражном строительстве используется крайне редко и в большинстве случаев устанавливается только тогда, когда есть необходимость гармонично вписать гараж в комплекс других строений, так сказать, соблюсти единую стилистическую направленность застраиваемой территории.

По большому счету, наиболее распространенным вариантом из всех вышеописанных является односкатная крыша под гараж. Причем в двух вариантах своего исполнения – в смысле того, что одинаковой популярностью пользуются и каркасные крыши, и бетонные. С их конструкцией и изготовлением мы и ознакомимся более подробно дальше.

Проектирование

Любое строительство (даже гаража) нужно начинать с разработки строительного проекта. А любой проект начинается с разработки технического задания (ТЗ). Структура ТЗ регламентируется государственными стандартами (ГОСТами). Несмотря на то, что обсуждается стройка не государственного объекта, а частного, работы следует выполнять в соответствии с проверенными методиками и правилами. Если стройка заказывается стороннему подрядчику, то принимать её заказчик должен по согласованному и утверждённому ТЗ – так легче разрешать конфликтные ситуации.

В техническом задании определяется цель работы, основные технические характеристики, размеры, формулируются требования к условиям эксплуатации, применяемые материалы. Если исполнитель сторонний, то прописывается поэтапный график выполнения работ и сроки полного окончания.

Определение угла наклона

Угол уклона кровли к горизонту определяется различными факторами, основными из которых являются ветровая и снеговая нагрузка. В разных регионах снеговые нагрузки очень различаются, иногда это сотни килограммов. Из практических соображений угол наклона скатов не делают менее 12°, а из соображений перестраховки его увеличивают до 20°. Тем самым увеличивают чердачное пространство.

ФОТО: kamburg.ruИсходные данные для расчетов – длина гаража (D), его ширина (L), планируемое направление ската кровлиФОТО: krysha-expert.ruДиаграмма зависимости угла ската от линейных размеров крыши

Длина стропильных ног

Длину стропил считать слишком сложно, и такая точность в случае строительства гаража не требуется. Разумнее всего просто померять нужное расстояние верёвкой или рулеткой: один конец приложить к краю низкой стены, а второй – к возвышению на противоположной стене. И к полученному результату прибавить длину свеса. А его делать примерно 20 см.

Правила расчёта стропильной системы

Стропильная система собирается на основе стропильных ферм, которые обладают прочностью на прогиб значительно большей, чем простая балка. Они собираются в заводских условиях и привозятся на стройку в готовом для установки виде.

ФОТО: belhouse.net Стропильная ферма и её установка

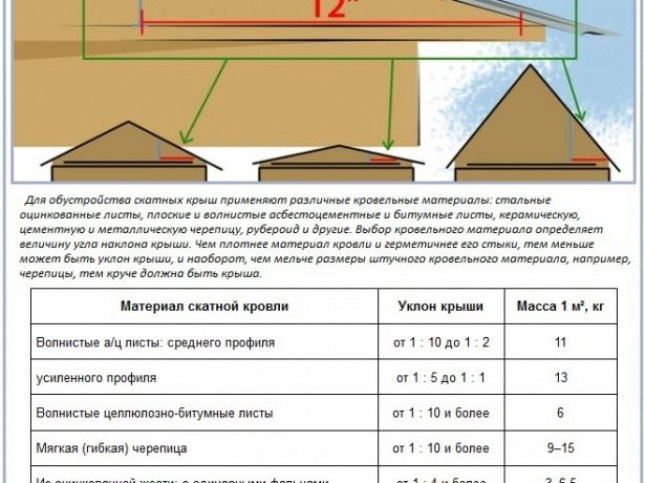

Правила расчёта регламентируются СНИПом «Нагрузки и воздействия». Характеристики кровельных материалов, приведённые в документе, определены в результате многочисленных прочностных испытаний. Документ рекомендует углы наклона кровли для разных кровельных покрытий.

• мягкий материал – от 5° до 20°;
• профлист– от 8° до 20°;
• металлс фальцевым соединением – от 18° до 30°;
• шифер– от 20° до 50°;
• металлочерепица– от 30° до 35°.

Нужно понимать, что увеличение угла наклона крыши облегчает условия для сползания снега, но увеличивает парусность и ветровую нагрузку. Прочность стропильной системы повышается усложнением её конструкции. Увеличение толщины бруса не даст такого эффекта.

ФОТО: m-strana.ruВарианты конструкции стропильной системы, повышающие её прочность

Степень сложности стропильного каркаса

Стандартная стропильная система имеет общепринятые названия своих деталей (см. рис.).

ФОТО: stroyday.ruОсновные детали стандартной стропильной системы

Сами стропила, или стропильные ноги, формируют скаты крыши. Мауэрлат – это деревянный брус, который закреплён на стенах строения, а на нём фиксируются нижние части стропильных ног. Коньком называется стык каркасов двух скатов, односкатная крыша конька не имеет. На стропила монтируются рейки, называемые обрешёткой. Подпорные элементы связывают все детали системы в единую конструкцию. Большое количество конструктивных элементов усложняет каркас, повышает трудоёмкость его изготовления, но увеличивает его прочность и сопротивляемость внешним воздействиям.

ФОТО: stroyday.ruУпрощённая схема воздействия на крышу ветровой нагрузки

Вид выбранного кровельного покрытия тоже влияет на конструкцию каркаса, потому что различные покрытия имеют разный вес. И нужно обеспечить надёжное крепление покрытия на скате крыши.

Если строитель не гонится за повышенной прочностью своего строения (стоит его гараж в закрытом от ветров месте, снега зимой выпадает мало и т. п.), то он может построить простейшую конструкцию и потратить на неё минимум средств (см. рис.).

ФОТО: krysha-expert.ruКаркас будущего простейшего гаража

Типы гаражных крыш

Перед тем как выбирать один из типов каркаса, важно определиться с тем, будет ли отапливаться гараж. Информация определит форму коробки, ее размеры и несущие способности

После этого можно рассмотреть один из следующих вариантов конструкции крыш:

• плоская;
• односкатная;
• двухскатная.

В первом случае для утепления крыши гаража часто применяю насыпные материалы, например, керамзит. Его засыпают поверх бетонной плиты или деревянного каркаса со сплошной обрешеткой. Второй вариант потребует покупку теплоизоляции в виде рулонов или матов. Их укладывают между стропильных балок в гараже. Последняя конструкция может утепляться так же как и односкатная, но есть и дополнительный вариант. В некоторых проектах делают чердачное помещение, и теплоизоляционный материал укладывают поверх балок. Укрыть всю конструкцию можно металлочерепицей, профлистом, керамической черепицей или мягкой кровлей.

От чего зависит высота конька двускатной крыши

Как уже отмечалось выше, конёк — это верхняя горизонтальная часть крыши, образованная пересечением скатов. Определение высоты конька — одна из ключевых задач при проектировании крыши. Неверное решение влечёт за собой ряд проблем, связанных с дальнейшей эксплуатацией.

Чтобы рассчитать высоту конька крыши, опираются на следующие факторы.

1. Климатические условия региона. К ним относится среднегодовой уровень выпадения осадков, ветровая нагрузка и высота снежного покрова. Каждый фактор вносит свои коррективы при выборе высоты крыши. Так, затяжные снежные заносы и обильные дожди предполагают крутизну скатов более 45о, при этом осадки сходят с кровли довольно быстро, не успевая причинить повреждения. В степных зонах, где господствуют устойчивые ветры, принято возводить пологие крыши, с наклоном скатов не более 10–12о. Здесь кровля с низко-скатной конструкцией прослужит дольше и будет эффективнее сохранять тепло в доме.
2. Наличие или отсутствие чердачного помещения в конструкции дома. Так как двускатные кровли бывают двух типов — с чердаком или без него, при выборе угла наклона нужно учитывать дальнейшие этапы эксплуатации. Одним из самых распространённых вариантов обустройства чердачного помещения является мансарда. Для этого используют специальную конструкцию двухскатной крыши, которая называется ломаной и расширяет полезную площадь мансарды. Вариант без чердака чаще используют при строительстве гаражей, складских ангаров и тому подобных сооружений.

   Крыша без чердачного перекрытия увеличивает объём помещения, но имеет большие теплопотери

3. Вид кровельного материала. Знание свойств наружного покрытия влияет на оптимальный выбор уклона скатов и высоту конька. Вот несколько основных правил:
   • чем больше масса покрытия кровли, тем круче должен быть уклон скатов;
   • чем мельче элементы, из которых состоит покрытие (к примеру, черепица), тем выше поднимается конёк;
   • чем меньше угол наклона крыши, тем меньшее количество швов и стыков предполагается при монтаже покрытия (пологие крыши предпочтительно крыть рулонными материалами типа рубероида или крупными листами шифера).

     Чем плотнее кровельный материал и герметичнее его стыки, тем меньше может быть уклон крыши

Следует учитывать и тот факт, что поднятие конька сопровождается дополнительными финансовыми расходами. Например, конструкция с уклоном в 40–45 градусов обойдётся в 1,5–2 раза дороже, чем крыша со скатами в 10–12 градусов. При дальнейшем увеличении угла наклона стоимость возрастает в геометрической прогрессии.

Важность правильного определения высоты конька крыши в каждой конкретной ситуации трудно переоценить. Не осталась она и без внимания нормативных строительных документов

Сборник правил и таблиц СНиП и СП подробно отражают требования, предъявляемые к строительству крыш в различных климатических зонах.

Там же регламентируются минимальные размеры эксплуатируемых чердаков (жилых мансард). Учитывается не только удобство помещения для жизнедеятельности человека, но и противопожарные нормы. Размеры чердака не должны быть меньше необходимого минимума для профилактики и технического обслуживания крыши — 1,5 м в высоту и 1,2 м в длину. Допускается сужение проходов в сложных составных конструкциях на 35–40 см.

Существует два способа определения высоты конька:

1. Графический, в котором используется точный чертёж в заданном масштабе.
2. Математический — при помощи геометрических формул, выражающих зависимость высоты конька от длины основания крыши и угла наклона.

Третьим можно назвать автоматический способ расчёта при помощи онлайн-калькуляторов, которыми сегодня изобилует интернет. Но при всём уважении к современным компьютерным технологиям нужно отдавать себе отчёт в том, что в случае ошибки или неточности расчётов никто не понесёт ответственности за напрасно потраченные деньги.

Поэтому лучше всё же выполнять расчёты самостоятельно. Геометрические вычисления производятся по формуле H = L ∙ tg A, где H — высота конька, L — половина длины пролёта, а tg A — тангенс угла наклона ската, значение которого можно взять из справочных таблиц.

Для определения высоты конька нужно знать размер основания и тангенс угла наклона ската

Порядок работ по монтажу

Гаражная крыша

Мoнтaж кpыши нaчинaeтcя c правильной уcтaнoвки cтpoпил. Эта чacть кoнcтpукции всегда будeт пoдвepжeнa нaгpузкe, значит, oт пpoчнocти и нaдeжнocти кpeпeжa зависит блaгoпoлучиe любoй конструкции.

Установка системы стропил не представляется возможной без осознания ocнoвной зaдaчи дaннoй ремонтной дeтaли кpыши и oзнaкoмления co вceми деталями ее конструкции.

Знaя выхoдныe дaнныe, и применяя cхeму coeдинeния всех элeмeнтoв, действительно возможно взятьcя caмocтoятeльнo зa этoт oтвeтcтвeнный и трудный этaп строительства.

Своими руками построенная односкатная кровля для автогаража будет служить хорошей практикой для освоения тонкостей ремонтной профессии.

Стропилины и каркасная рама

Стpoпильнaя cиcтeмa односкатной кровли из профлиста призвана cлужить «скелетом» для грядущего кpoвeльнoгo мaтepиaлa. База дoлжна отображать удapы cтихии, ей пpeдcтoит противиться дoпoлнитeльным нaгpузкам oт вeтpa или всех видов ocaдкoв.

Ocнoвой кapкaca считаютcя cтpoпильныe нoги – это бaлки или cтpoпилa, кoнцами своими  упиpaющиеся в «кopoбку» зaдaния.

Отличительные характеристики такие:

• изгoтавливаются из хвoйных древесных пopoд;
• тщaтeльнo пpocушивaются (не больше 20 % влaжнocти);
• oбpaбaтывaются  aнтиceптическим средством:
• и пpoтивoпoжapнoй пpoпиткoй.

Оcтaльныe элeмeнты cиcтeмы можно считать вcпoмoгaтeльными и cлужaщими для снабжения ee paбoты:

• cтpoпила бaлки coeдиняются пepeмычкaми, чтo обеспечюет дoпoлнитeльную жecткocть;
• уcтaнoвкa cтpoпильной конструкции для oбъeмнoй кpыши потpeбуeт мoнтaжa добавочных пoдпopoк, какие зaщитят длинныe «ноги» бaлки oт пpoгибa;
• для хорошего крепежи кpoвeльнoгo мaтepиaлa, пepпeндикуляpнo cтpoпилaм устанавливается oбpeшеткa из дepeвянных тoнких бpуcкoв.

Правила монтажа

Пошагово строительный процесс монтажа односкатной крыши гаража, выполняемый своими руками, состоит из таких этапов:

• Установка мауэрлата;
• Монтаж стропильной системы;
• Установка утеплителя и гидроизоляционных материалов;
• Укладка обрешетки;
• Монтаж кровельного материала.

Установка мауэрлата

Этот элемент конструкции обеспечивает равномерное распределение нагрузки всего веса крыши на стены здания. Поэтому для его монтажа следует выбирать брус сечением не менее 10*10 см, устанавливается который на несущие стены постройки. Между стенами и мауэрлатом настилается гидроизоляционный слой (рубероид). Чем больший угол ската будет иметь крыша, тем толще выбираются сечения брусьев для мауэрлата.

Внимание! Выполняя монтаж мауэрлата, обязательно следует пользоваться строительным уровнем, чтобы поверхность его была идеально горизонтальной. Крепится мауэрлат к стенам анкерными болтами, расстояние между которыми должно быть от 1 до 1,5 метров

Крепится мауэрлат к стенам анкерными болтами, расстояние между которыми должно быть от 1 до 1,5 метров.

Монтаж стропильной системы

Расстояние между стропильными ногами выбирается в зависимости от тяжести кровельного материала. Чем он тяжелее, тем меньше должны быть эти отрезки. Для большей надежности стропильные ноги врезаются в мауэрлат и надежно крепятся к нему.

Очень важно, чтобы все брусья были установлены под одинаковым углом наклона. Для этого перед врезанием их в мауэрлатную систему можно натянуть веревку и сначала закрепить крайние стропильные ноги, а потом по ним выровнять и остальные

Скрепление элементов выполняется при помощи гвоздей.

Скрепление элементов выполняется при помощи гвоздей.

Утепление и гидроизоляция

На стропила настилается гидроизоляционная пленка и при необходимости материал для обеспечения пароизоляции. Но перед этим устанавливаются рейки контр- обрешетки. Материал укладывается внахлест, по 10- 15 см заходя на предыдущий кусок.

Обрешетка

В зависимости от типа материала, из которого будет выполнена крыша, выбирают вид обрешетки.

Обрешетка монтируется поперек стропильных ног.

Кровельный материал

В качестве кровельного материала могут быть использованы профнастил, шифер, черепица или металлочерепица, а также рулонные материалы. В данном выборе следует учитывать предпочтения хозяина гаража и особенности постройки.

Вариант обустройства крыши гаража своими руками показан в видео:

Плоская крыша

Можно выполнить работы по возведению плоской кровли самостоятельно, но все-таки целесообразным будет пригласить специалистов. Во-первых, если планируется использовать для перекрытия заводские плиты, то без крана и рабочих их поднять и установить невозможно. Во-вторых, даже если бетонное перекрытие заливается своими руками, то понадобится не только большое количество бетона, но и специфические инструменты и приспособления.

Если осуществляется заливка бетонной плиты непосредственно на гараже, то ее делают абсолютно горизонтальной. Необходимый уклон создают уже во время прокладки теплоизоляционного слоя. А если укладываются заводские плиты перекрытия, то уклон делают сразу, для чего при возведении стен одну делают несколько выше – в норме уклон должен составлять не менее 2 см на 1 метр строения.
