Как сделать кран-балку своими руками

Перед началом проектирования самодельного подъемного оборудования нужно разобрать его конструктивные элементы. Конструкция кран-балки включает несущую и концевые балки, опоры и механизм подъема груза.

Рис.1. Простейшая кран-балка своими руками чертеж

Первоначальный этап – подготовка чертежа будущего подъемного механизма, инструментов и материалов для производства.

Опорные и поперечные штанги можно изготовить из полых стальных труб различного диаметра. Диаметр выбирается исходя из планируемой грузоподъёмности кран-балки.

Для закрепления несущих элементов понадобятся металлические уголки и стальные болты. Рекомендуемый метод соединения – сварной.

В целом производство самодельной кран-балки можно разделить на следующие этапы:

— Изготовление жесткого каркаса. Опорные стойки свариваются с металлическими уголками.

— Создание дополнительных распорок – стойки свариваются с дополнительными упорами в виде треугольника.

— Если грузоподъемный механизм должен быть передвижным, на него устанавливаются роликовые колеса. Ролики привариваются к горизонтальному основанию по обе стороны стойки. Стоит отметить, что колеса должны выдерживать большую нагрузку, поэтому мебельные комплектующие не подойдут.

— Установка трубы или гладкого профиля для подъемного механизма.

— Монтаж ролика для перемещения кранового троса.

— Установка грузоподъемного оборудования: электрической или ручной тали.

Для самодельного крана подойдут электродвигатели мощностью от 300 до 500 Вольт. Данные агрегаты приспособлены к работе от стандартной электросети с напряжением 220 Вольт.

Сроки изготовления зависят от доступности материалов и инструментов для производства. В целом основные элементы конструкции, такие как стальные трубы или металлопрофиль можно найти на любой металлобазе, а электроталь – в специализированных магазинах.

Рекомендации по изготовлению устройства

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Инструменты и материалы

Для создания в гараже данного механизма потребуются следующие инструменты и материалы.

1. Металлопрокат – уголок, швеллер, двутавр.
2. Подшипники разных размеров.
3. Сварочный аппарат с электродами.
4. «Болгарка».
5. Дрель или сверлильный станок.
6. Исполнительный механизм – таль, тельфер.
7. Инструмент для разметки (линейка или штангенциркуль, рулетка, мел или маркер)
8. Болты, шайбы, гайки.

Длина металлопроката подбирается исходя из размеров помещения, а его марка определяется из расчетов, указанных далее. Подшипники можно взять любого подходящего размера. Количество подбирается по принципу: 4 шт. для одной салазки, 4 шт. – для второй, плюс 4 шт. для каретки (корпуса подъемника). Итого: 12 штук. Подшипники для салазок должны быть одного размера, в каретку можно установить подшипники такого же размера или на один размер больше или меньше. Болты для крепления необходимо подбирать с крупной метрической резьбой. Исполнительное устройство подбирается по соответствию его максимальной грузоподъемности расчетным нагрузкам.

Подвесная кран-балка

Такая конструкция оптимально подойдет для гаража, но здесь есть ряд нюансов. Во-первых, для подвесных подъемников необходимы направляющие, которые обычно закладываются на этапе строительства. Во-вторых, основание должно быть прочным, и выдерживать нагрузки не менее 250 килограмм.

Разумеется, оборудовать направляющие для передвижения тельфера можно самостоятельно. Для этого потребуется сделать закладные в стене, к которым закрепить двутавровую балку или профтрубу квадратного сечения. Длина кранового пути рассчитывается исходя из индивидуальных потребностей. Вообще, чтобы снять двигатель, хватит свободного хода на 1.5-2 метра. Направляющую лучше изготавливать из целикового отрезка трубы. Если придётся наваривать недостающую часть, рекомендуется тщательно контролировать качество шва, чтобы конструкция не рухнула под нагрузкой.

Разобравшись с направляющей, переходим к изготовлению каретки. Этот элемент можно сварить из стального уголка, скрепив стойки шпильками. Здесь можно использовать стальные полосы и угловые элементы. Размеры произвольные, главное, чтобы ширина каретки соответствовала параметрам направляющей.

Для конструкции потребуется 8 подшипников: 4 для перемещения каретки (колесики) и 4 на обводные ролики, которые будут выполнять поддерживающую функцию. Для ходовой части лучше использовать подшипники большего диаметра

Учитывая важность элемента и предполагаемые нагрузки, экономить на качестве не стоит. Для обводных роликов сойдёт любой широпотреб, например, китайские ролики фабричного производства

К боковым краям привариваются дополнительные металлические полосы, спускающиеся вниз. Здесь просверливаются четыре отверстия: по 2 с каждой стороны. В нижнюю часть вставляется несущая шпилька, на которую собственно подвешивается таль. В верхние пазы устанавливается страховочная шпилька, предотвращающая деформацию каретки под нагрузкой.

Остаётся поставить тележку кран-балки на направляющую, стянуть элементы конструкции болтами.

Испытание и усиление конструкции

После того, как кран-балка собрана, необходимо провести испытание ее надежности и определить, не требуется ли дополнительное усиление конструкции.

Для начала проведения испытания можно нагружать кран-балку постепенно, увеличивая нагрузку плавно и контролируя деформации и напряжения

В процессе испытания необходимо обратить внимание на следующие параметры:. 1

Деформации: максимальные продольные и поперечные деформации не должны превышать допустимых значений, указанных в технической документации

1. Деформации: максимальные продольные и поперечные деформации не должны превышать допустимых значений, указанных в технической документации.

2. Напряжения: напряжения в основных элементах кран-балки (фермах, ригелях и т.д.) не должны превышать значения, указанные в расчетах конструкции.

3. Уровень шума: при работе кран-балки шум не должен превышать норм, установленных санитарными нормами и гигиеническими требованиями.

Если при проведении испытания обнаружатся отклонения от допустимых значений деформаций, напряжений или шума, необходимо провести анализ причин и принять меры по усилению конструкции:

— При увеличении деформаций: установить дополнительные стержни или фермы для увеличения жесткости конструкции.

— При увеличении напряжений: увеличить сечения элементов, использовать материалы повышенной прочности или распределить нагрузку по конструкции.

— При превышении уровня шума: предусмотреть звукоизоляцию или заменить шумные элементы на более тихие аналоги.

После проведения усиления конструкции необходимо повторно провести испытание для проверки результатов.

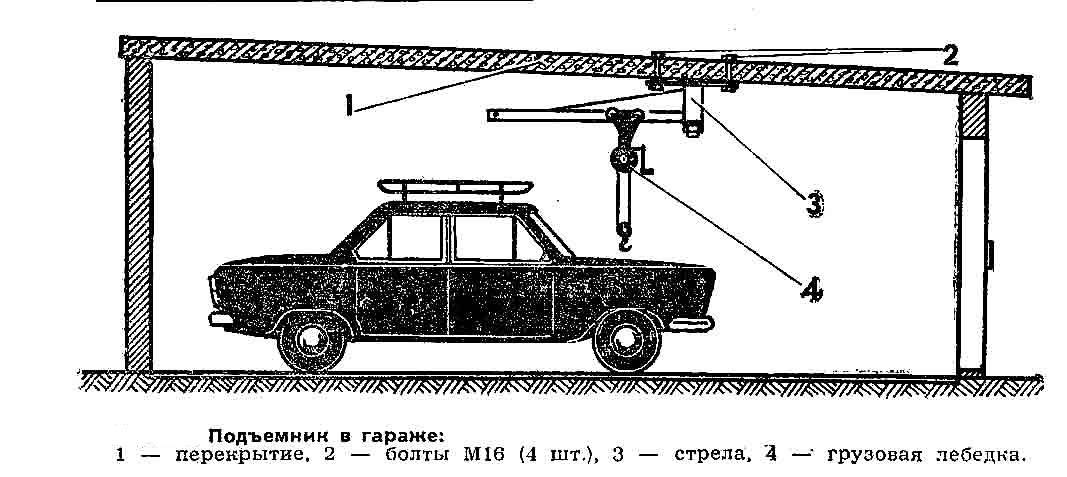

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

• поперечной трубы,
• квадратных стоек на треугольных опорах, оснащенных колесиками,
• ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

• двутавровые балки,
• гидроцилиндр,
• втулки,
• насос,
• распределитель на две секции.

Автовладельцы, самостоятельно ремонтирующие своего «железного коня» периодически задаются вопросом: как своими руками сделать кран-балку? Это практичное и относительно недорогое подъёмное устройство, заметно упрощающее проведение тяжелых и трудоемких работ, например, снятие двигателя. Помимо этого, грузоподъёмное оборудование подойдёт для малоэтажного строительства: подъём кирпичей, раствора и других стройматериалов на небольшую высоту.

Сделать такой механизм в гараж можно самостоятельно. Для этого подойдет практически любой металл, который часто лежит бесхозным на территории гаражных кооперативов и строительных площадок. Самодельные краны могут быть козловыми, с поворотной конструкцией стрелы или подвесными, передвигающимися по швеллеру в горизонтальной плоскости.

Кран балка для гаража своими руками

Два варианта построения бизнеса по кузовному ремонту автомобилей.

И так способ первый.

Вы в одном лице и мастер и директор. Как правило такие мастерские имеют небольшой финансовый оборот в силу ограниченного количества работников мастеров. Как правило кузовным ремонтом занимаются в своих гаражах или берут в аренду небольшие помещения. Регистрация индивидуального предпринимательства в таких случаях можно сказать практически не требуется, так как суммарный денежный оборот наличных средств не превышает все заданные пределы в рамках Российского законодательства. Если в ваших планах именно такая мастерская, то первое что вам необходимо:

1. Небольшой гаражный бокс, чтобы в нем можно было проводить единовременный ремонт от одного до трех автомобилей.2. Несколько человек для выполнения различной подсобной работы — принеси подай.3. Необходимое оборудование — различные виды сварок для кузовного ремонта и сопутствующий инструмент.

Во втором случае, когда вы хотите открыть нормальный бизнес, с регистрацией и налогами, заморочек потребуется немного больше, но основная смысловая их нагрузка остается прежней.

1. Помещение, желательно на территории какого-нибудь предприятия, так как в этом случае будет охрана включена за небольшую доплату охранику. А это уже плюс.2. Кредиты на приобретение всего необходимого оборудования. После чего так же вам стоит все это дело застраховать от возможных рисков. В большинстве случае страхуется имущество на пожар и кражу.3. Поиск квалифицированного персонала. Если вы не разбираетесь в ремонте автомобилей, то доверьте это дело профессионалу в своей отрасли.4. Следующий этап становления вашего бизнеса — это регистрация в налоговой системе.

Tags: Кран балка для гаража своими руками

Этапы окончательной отделки и защиты от коррозии

Для того, чтобы кран-балка прослужила долго и надежно, необходимо провести окончательную отделку и защиту от коррозии. Эта работа поможет предотвратить повреждение металлических деталей и увеличить срок службы оборудования.

Первым этапом является удаление всех остатков защитного покрытия и ржавчины. Для этого можно использовать шлифовальный инструмент или металлическую щетку. Очистка поверхности позволит обеспечить прочное сцепление между металлом и новым защитным покрытием.

Далее необходимо нанести антикоррозийную краску или грунт на поверхность кран-балки. Это создаст дополнительный защитный слой, который предотвратит коррозию и повысит срок службы металла. Краску или грунт нужно наносить в несколько слоев и дать каждому слою высохнуть перед нанесением следующего.

После нанесения защитного покрытия можно провести окончательную отделку кран-балки. Например, можно покрыть ее краской нужного цвета или провести дополнительные работы по оформлению и украшению. Это поможет не только сделать кран-балку более привлекательной с визуальной точки зрения, но и защитит ее от внешних воздействий.

После окончания работ по отделке и защите от коррозии необходимо дать кран-балке высохнуть. Это займет определенное время, которое зависит от типа и условий применения защитного покрытия

Поэтому важно учесть этот момент при планировании времени для проведения работ

Завершив все этапы окончательной отделки и защиты от коррозии, кран-балка будет готова к использованию. Правильное проведение этих работ поможет обеспечить ей долгий срок службы и сохранить внешний вид.

Изготовление основных элементов

• Металлические профили
• Рулетка или линейка
• Молоток
• Электрическая сварка
• Уровень

Следующий шаг — изготовление вертикальных стоек кран-балки. Используйте металлические профили для создания прочной и надежной конструкции. Измерьте необходимую длину, сделайте отметки на профилях и используйте рулетку или линейку для точного измерения.

Затем, используя молоток, сделайте отверстия для закрепления стоек к потолку или стене. Проверьте уровнем, чтобы убедиться, что стойки находятся в вертикальном положении.

После этого приступите к сварке стоек кран-балки. Используйте электрическую сварку для надежного соединения стоек с профилями. При сварке будьте внимательны и следите за безопасностью.

После завершения сварки проверьте уровень, чтобы убедиться, что кран-балка имеет правильную геометрию и строение.

Теперь, когда основные элементы изготовлены, вы можете приступить к следующему этапу — изготовлению механизма подъема и грузозахвата.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

• 4 телескопических трубы внешним диаметром 140 мм,
• трехметровая двутавровая балка,
• металлические уголки для опорных конструкций,
• тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

Сборка гаражного крана

Сделать конструкцию, называемую в простонародье «гусем», достаточно просто. Для начала в интернете следует найти чертеж и подогнать его под свои размеры. Для механизма, описанного ниже, берем минимум материала, чтобы получить недорогой, но надежный помощник.

Материалы и инструменты

Для создания приспособления понадобятся следующие материалы:

• труба прямоугольного сечения 80 на 80, длина 7 метров;
• труба диаметром 89 мм, длиной 700 мм – 2 штуки;
• труба диаметром 76 мм, длиной 900 мм;
• колеса поворотные – 2 штуки;
• колеса обычные – 2 штуки;
• колеса с тормозом – 2 штуки;
• пластины из металла 8 мм – 4 штуки;
• домкрат грузоподъёмностью 5 тонн;
• цепь, крюк;
• шпилька М14 длинной 1000 мм.

Инструменты понадобятся следующие:

• болгарка;
• сварочный аппарат;
• дрель;
• гаечные ключи.

https://youtube.com/watch?v=LFVowvsc13M

Ход работы

Процесс монтажа происходит следующим образом:

1. Ознакамливаемся с чертежом, выясняем все основные моменты.
2. Для начала следует сварить стыковую часть опоры, она будет основой для будущего крана.На нее же наваривает узлы с колесами.
3. К стыковой части привариваем вертикальную стойку.Данный конструктивный элемент в нижней плоскости оснащаем распоркой.
4. На вертикальную стойку монтируем домкрат, и стрелу крана.Домкрат закрепляется одной стороной на вертикальной опоре, а второй стороной – на стреле.
5. К концу стрелы приваривается крюк, а также растягиваются цепи.

Как видим, нет никаких сложностей при монтаже подъёмника и это вполне реально сделать у себя в гараже своими руками.

В настоящее время подъёмные устройства, изготовленные своими руками, все больше завоевывают сердца автомехаников в первую очередь за счет своей низкой стоимости. Механизм, описанный в статье, сделан из минимального количества материала, но он будет служить достаточно долго.

Особенности кран-балок заводского производства

• перемещение по направляющей балке в заданном направлении;
• захват и подъём груза;
• кратковременная фиксация в поднятом положении или выгрузка в нужной точке;
• возврат в исходное положение, при необходимости повторение рабочего цикла.

По своим конструктивным особенностям, кран-балки подразделяются на две категории: опорные и подвесные. Различаются эти группы обустройством пути передвижения. Опорные модификации перемещаются по подкрановым путям, оборудованным спецрельсом. Управление погрузочно-разгрузочными операциями осуществляется вручную или посредством установленного электропривода.

Подвесные модели фиксируются к потолочным перекрытиям. Функцию направляющих здесь выполняет двутавровый швеллер. Такие конструкции более вариативны в применении, и помогают более рационально использовать внутреннее пространство помещения. Нужно уточнить, что если крановое оборудование предполагается устанавливать внутри гаражного бокса, лучше остановиться на подвесном варианте.

Основные характеристики

При изготовлении самодельной кран-балки лучше ориентироваться на технические параметры моделей заводского изготовления. Эти характеристики рассчитывались квалифицированными специалистами, поэтому оптимально подойдут для многоцелевого применения.

Характеристики различных модификаций могут отличаться, но в целом, это выглядит так:

• Рабочая зона. Длина пролёта варьируется в пределах 3-28.5 метров. Ориентироваться на этот показатель не стоит: не каждый гараж обладает такой площадью, поэтому длина кранового пути подбирается исходя из фактического размера помещения.
• Высота подъема. Промышленные подъемники поднимают груз на высоту 6-18 метров. Для частного применения, можно остановиться на минимальном варианте. Например, если речь идет о простом тельфере для трактора или легкового авто, достаточно высоты подъема в 1.5 метра.
• Напряжение. Электрооборудование работает от трехфазной сети в 380В. Если предполагается установка грузоподъемного устройства с ручным приводом, этот параметр неактуален.
• Диапазон рабочих температур. Заводские модели корректно работают при температуре -20/+40 градусов. Этот параметр нужно учитывать при выборе комплектующих деталей.

Расчет

Расчет кран-балки высотой 250 см сделан под работу с легковыми автомобилями. Кран способен поднять элементы весом до 800 кг. Ширина конструкции составляет 415 см, а размер стоек — 120 см. Для более габаритной техники грузоподъемный механизм оснащают вертикальными стойками А-образной формы. Чтобы штангу надежно закрепить на опорах, применяют косынки.

На сборку простой или подвижной конструкции понадобится 2 дня. Процесс изготовления крановой балки своими руками:

1. Основная нагрузка, которую будет передвигать подъемный кран, приходится на стойку. Чтобы надежно зафиксировать конструкцию, нужно сделать каркас. Для этого из металлических уголков сваривают ножки под кран. Уголки приваривают к трубе под углом 45° с обеих сторон от трубы.
2. Чтобы сделать распорки, к каждой стойке приваривают 2 треугольника.
3. Для передвижной конструкции понадобятся ролики. Их приваривают к горизонтальному основанию, расположив по обе стороны каждой стойки. Чтобы ролики не поломались и выдержали вес, используют изделия, которые предназначены для металлических контейнеров. Мебельные использовать нельзя.
4. Вверху конструкции устанавливают трубу. Она предназначена для передвижения подъемного механизма.
5. Ролик для передвижения троса монтируют на двутавр. Двутавр предварительно приваривают в центральной точке трубы.
6. Чтобы придать каркасу дополнительную устойчивость, к балочному элементу приваривают трубу с квадратным сечением. Ее располагают сверху балки так, чтобы она выступала вперед на 20 см с двух сторон.
7. Поперечную трубу вставляют в трубу с квадратным сечением и с двух сторон просверливают сквозные отверстия под крепления. В качестве крепежей используют болты. Самодельный каркас для крана П-образной формы готов. Труба в виде перекладины надежно зафиксирована в верхней части изделия, а вся конструкция устойчиво располагается на распорках (ножках).
8. Механический подъем груза предназначен для поднятия деталей. Он может быть ручным или автоматическим. Ручная таль состоит из лебедки и троса. Червячную лебедку монтируют сбоку стойки. Передвижение стального троса происходит посредствам роликов.
9. Оснастить конструкцию можно подъемным механизмом, который используется в лифтах. Этот механизм имеет крепкие ролики.
10. Подключение электрического привода подъемника облегчит ремонтные работы. Для установки подойдет движок мощностью от 300 до 500 Вт. Его монтируют на основание конструкции.

Кранбалку, оснащенную электрическим приводом, применяют в основном для реконструкции старых зданий и частных деревянных домов. Чтобы кран не вышел из строя, нужно соблюдать правила эксплуатации.
