Лучший котел для теплиц: 6 типов

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Как сделать печь для теплицы своими руками?

Материалы и инструменты

Чтобы сконструировать печь для обогрева теплицы самостоятельно, понадобятся следующие материалы и инструменты:

• Цилиндр, выполненный из листовой стали, старой металлической бочки или использованного газового баллона. В данной статье за основу взята бывшая в употреблении бочка вместимостью 200 л.
• Металлическая труба не менее 15 см в диаметре для отвода дыма, металлические уголки.
• Болгарка для работы по металлу с подходящими дисками.
• Электросварочный аппарат.

Для функционирования печи в качестве топлива подойдут дрова и отходы древесины, уголь, пеллеты, брикеты и даже бытовые отходы. Обычно для одной загрузки требуется не менее 5 кг топливного материала для горения. Дрова или другое подходящее топливо следует укладывать плотно, чтобы не пришлось подбрасывать их во время тления опилок.

Схема

На рисунке ниже представлена схема печи длительного горения для теплицы, состоящей из одной бочки:

Прежде чем начать делать агрегат, необходимо понять принцип ее действия:

• Холодный воздух будет поступать через трубу в верхней части конструкции. Топливо, закладываемое в печь, будет медленно тлеть из-за сниженного доступа кислорода.
• При этом такая система произведет больше тепла, чем при горении.
• В качестве топлива для тления в основном используют опилки – один из самых дешевых горючих материалов.
• Полной загрузки самодельной печки бывает достаточно, чтобы процесс производства тепла продолжался от 8 часов до 1 суток.

Поняв конструкционные особенности отопительных приборов, и внимательно изучив их чертежи, собрать самые простые печи для теплиц можно за 1 день. Если остались сомнения в том, что сделать печь для теплицы самостоятельно – несложная задача, опытные любители рекомендуют обратиться к специалисту, который научит, как правильно установить дымоход, проведет сварочные работы или порекомендует, где лучше разместить устройство.

Алгоритм сборки

Сконструировать печь для теплицы несложно, необходимо лишь выполнить следующие действия:

1. Если бочка цельная, срезать с нее верхнюю часть, обработать края. Срезанный диск в дальнейшем будет использован в качестве пресса.
2. В верхней части бочки сбоку сделать отверстие для дымохода, соответствующее по диаметру размеру трубы.
3. Внизу бочки вырезать прямоугольное отверстие для закладки дров.
4. Советуем сделать выдвижную конструкцию, чтобы было удобно избавляться от золы. Если такой заготовки нет, то просто соорудите дверцу, которая обеспечит плотное закрытие и достаточную герметичность устройству.
5. Из листа металла сварить конус с верхним диаметром около 12 см и с нижним – 7-8 см.
6. Установить выше уровня дверцы для закладки дров горизонтальную перфорированную перегородку с отверстием посередине. Отверстие в перегородке должно соответствовать нижней части конуса, сделанного из металлического листа. В нижней части печи будут располагаться дрова, а в верхней – опилки.
7. Из срезанной верхней части сделать будущий пресс-диск меньшего диаметра, чем диаметр бочки, чтобы он спокойно входил в нее. Утяжелить пресс, приварив к нему металлические детали. Когда опилки в бочке будут тлеть, пресс под собственной тяжестью будет опускаться ниже, препятствуя доступу кислорода. В середине диска пресса вырезать небольшое отверстие и приварить трубу для поддува.
8. Привариваем трубу дымохода.
9. К нижней части бочки приварить ножки из уголков для устойчивости конструкции.

Дополнение:

Довольно популярной является сооружение, состоящее из двух бочек разного диаметра, сваренных между собой внизу на расстоянии, достаточном для размещения дров. В этом случае опилки насыпают во внутреннюю бочку.

Строение печи, собранной из двух бочек, и ее правильное использование показано ниже:

Печь в теплицу на отработке – классная подборка примеров (10 шт)

Для того чтобы выращивать хороший урожай важно грамотно оборудовать теплицу. Чтобы поддерживать тепло в теплице используют различные печные самодельные конструкций. Они отличаются материалом для топки

Первый наиболее распространенный вариант – печь на твердом топливе. Второй вариант менее популярен – печь на отработке. О ней и пойдет речь. Данная печь работает на отработанном масле, и она довольно проста в изготовлении

Они отличаются материалом для топки. Первый наиболее распространенный вариант – печь на твердом топливе. Второй вариант менее популярен – печь на отработке. О ней и пойдет речь. Данная печь работает на отработанном масле, и она довольно проста в изготовлении.

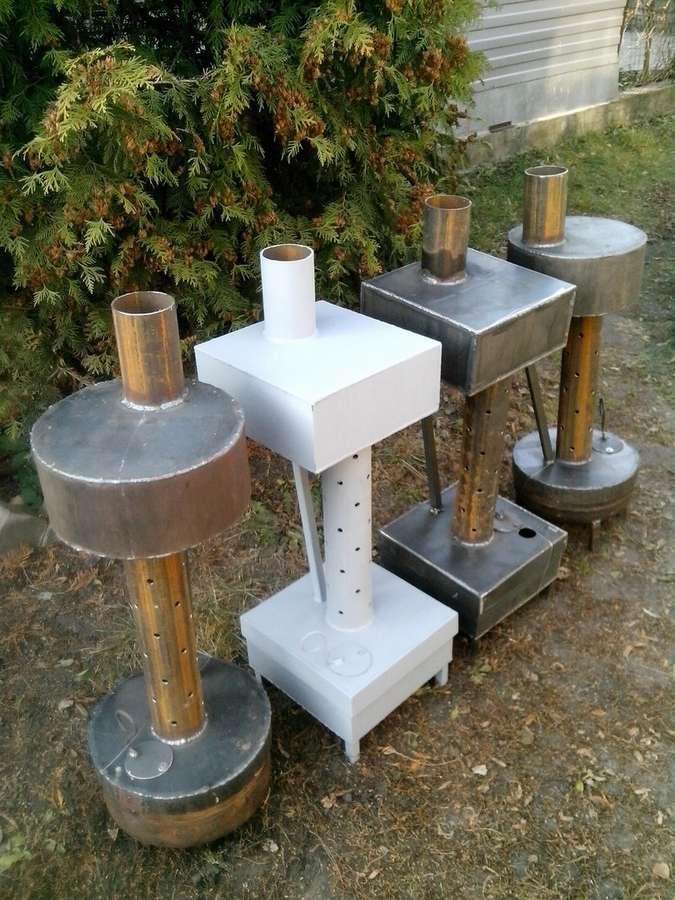

Ниже представлены наиболее распространённые варианты данной печи. Конструкция представляет собой два прямоугольных или круглых короба соединенных одной вертикальной трубой с перфорацией.

Ниже представленный вариант представляет собой небольшой прямоугольный короб с приваренной на лицевую сторону полой перфорированной трубой, в которую загружается отработанное топливо.

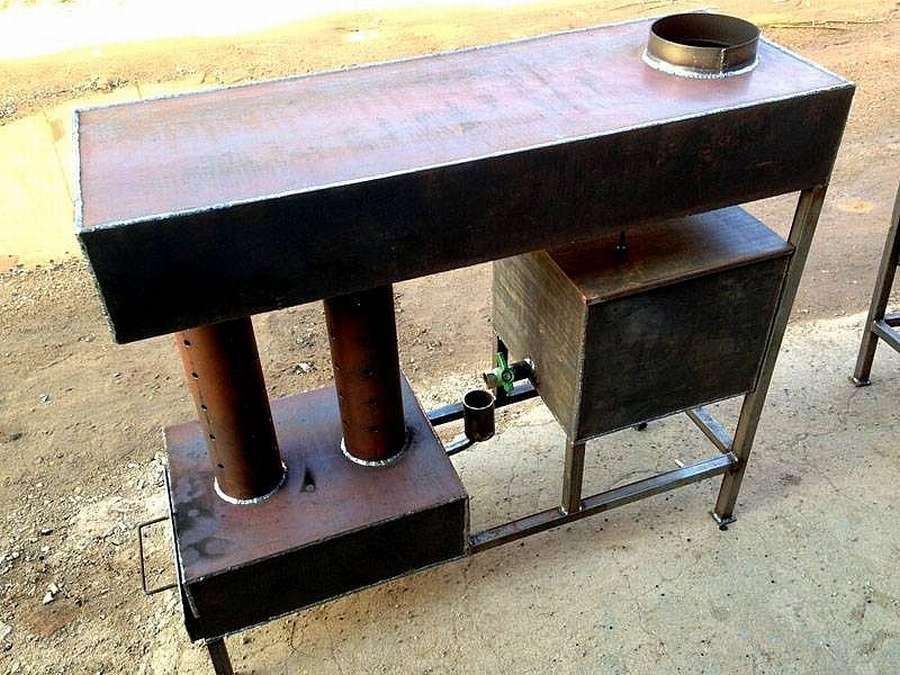

Самодельная конструкция выполнена из старых прямоугольных баков для воды, профильных труб и трубы.

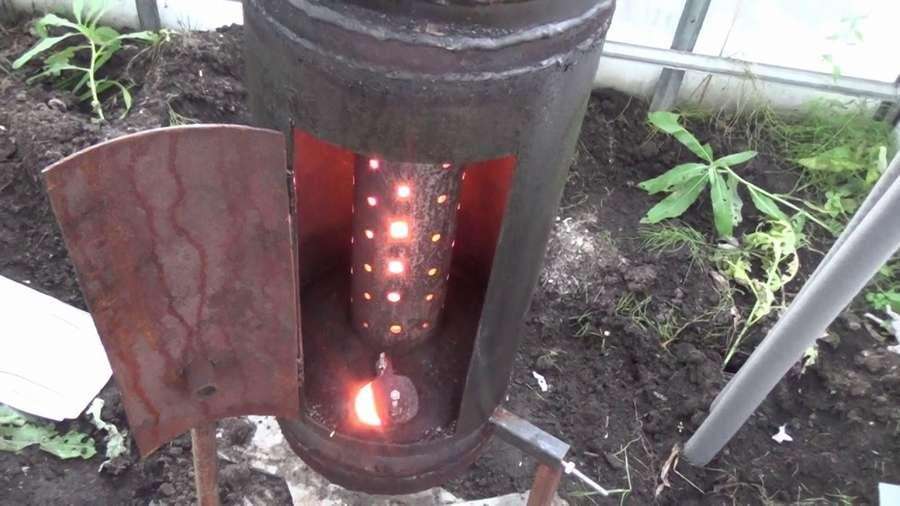

Наиболее распространенный вид печь для теплицы на отработке. Отработанное масло заливается в специальный резервуар. В одной теплице может быть установлено несколько таких конструкции.

Еще один габаритный вариант печи на отработке. Конструкция состоит из длинного прямоугольного короба, бака для воды, из квадратного короба, профильной трубы и нескольких обычных труб.

Компактная печь на отработке может быть выполнена из старой металлической трубы и трубы диаметром поменьше. Стоит такая небольшая конструкция на каркасе из профильной трубы.

Крепкая печь на отработанном масле выполнена из двух круглых коробов и соединяющей ее вертикально расположенной трубы. Усилено изделие при помощи металлических уголков.

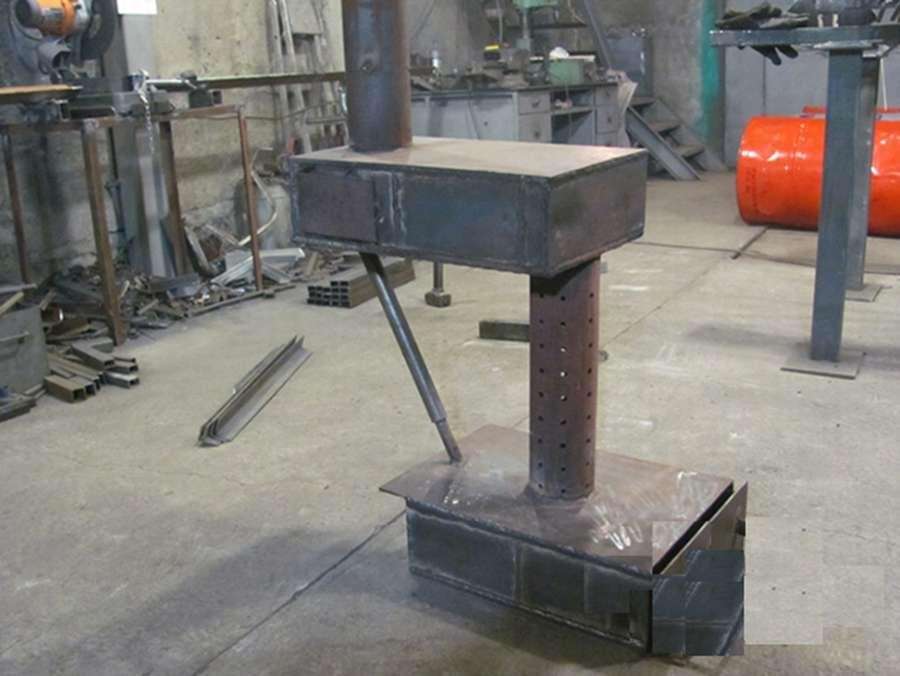

Печь на отработке выполнена из металлического квадратного ящика. Конструкция стоит на ножках из профильной трубы, прикрепленной к железному прямоугольному листу.

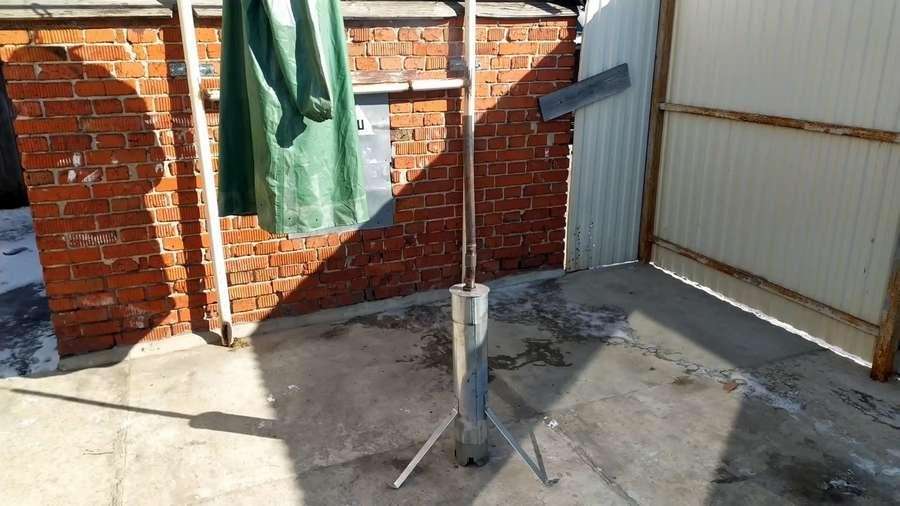

Простая конструкция выполнена из обычной алюминиевой трубы. Опора также сделана из такого же материала.

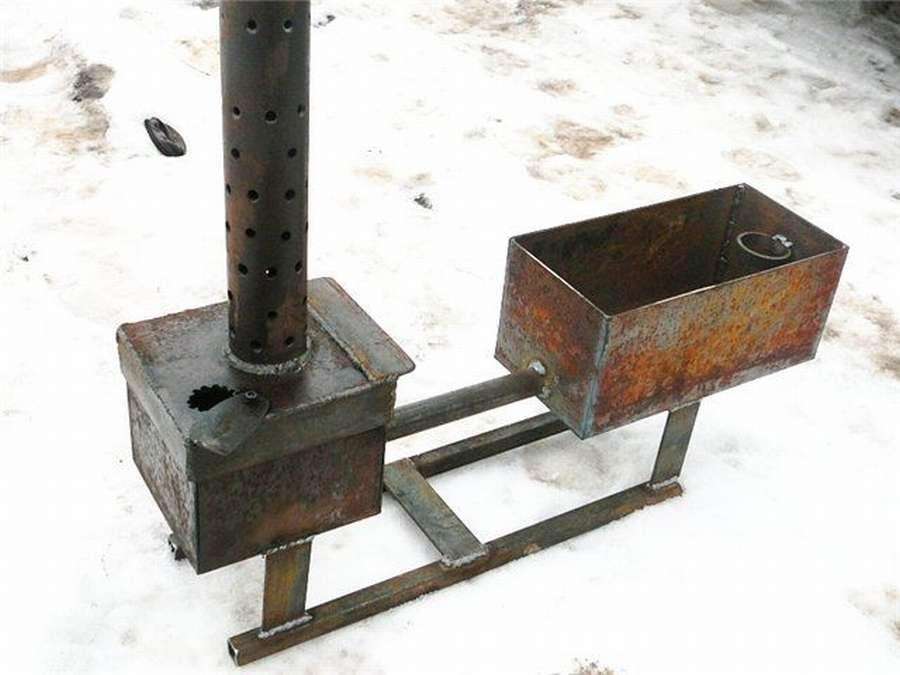

Конструкция тепличной печи состоит из резервуара под отработанное масло, трубы и еще одного нижнего резервуара. Прямоугольная труба, внутри которой и происходит процесс горения расположена ниже и соединяет обе части печи.

Читать полностью (ссылка)

Газовые котлы отопления

Котлы, использующие газ в качестве топлива, считаются самыми удобными и экономичными. Установить их своими руками не составляет труда, а обогревать с помощью такой системы можно даже самые большие постройки.

Газовые котлы могут быть:

• Одноконтурные, предназначенные для нагрева только воздуха или почвы;
• Двухконтурные, способные согреть и грунт, и воздух до необходимого уровня.

Для маленьких помещений, которые не используются зимой, или строящихся в регионах, где не бывает заморозков, будет достаточно одноконтурной газовой печи, которая согреет почву или прогреет воздух, продлевая срок пользования теплицей. Двухконтурные системы пригодятся в больших, капитальных строениях, выращивание свежей зелени в которых не прекращается круглый год. Если в теплице используется двухконтурный газовый котел, то одна труба, по которой идет дым от сгорания топлива, прокладывается под землей, а вторая, с горячим воздухом – по верху и стенам парника.

В зависимости от размера помещения, в теплице может быть установлен котел с прямой или с принудительной тягой. Первый тип основан на циркуляции воздуха внутри самой теплицы, а вторая – на принудительном втягивании воздуха снаружи и, соответственно, увеличении объема воздушного потока.

Инфракрасные газовые обогреватели – отличный вариант для быстрого повышения и недолгого поддержания температуры, если основное отопление в теплице вышло из строя. Прибор состоит из двух частей – инфракрасного обогревателя, с трубками, в которых горит газ, и отражателями, и небольшим газовым баллоном. Внутри трубок прибора сгорает топливо и преобразуется в инфракрасное излучение, которое нагревает почву, растения и стены парника. Постоянно использовать такой прибор нерационально из-за относительно небольшой мощности и запаса топлива, но в случае заморозков включение газового ИК-обогревателя поможет спасти растения от холода.

Газовые котлы считаются самыми популярными в своем классе. Топливо для них дешево и купить его легко, система не зависит от подачи электричества и не расходует его, а установить такой котел можно даже в маленьком парнике. Но при этом котел не считается пожаробезопасным, как и любые газовые приборы, имеет большие габариты и требует монтажа дымохода.

С помощью газа может нагреваться не только воздух, но и вода. Вода в водяных котлах и системах отопления часто нагревается с помощью этого вида топлива.

Возможные проблемы самодельного устройства

• Самыми частыми проблемами при эксплуатации кустарного отопительного агрегата являются:
• неравномерность обогрева внутреннего пространства;
• чрезмерная сухость воздуха.

Оба фактора негативно влияют на состояние растений в парнике, поэтому следует особо тщательно подходить к прокладке воздуховодных труб и обеспечить дополнительное увлажнение воздуха. Несомненно, выбор и монтаж технически непростого дорогостоящего оборудования требует немалого количества времени и сил на изучение вопроса. Тем не менее, эти усилия можно отнести к пролонгированному вложению в будущий богатый урожай, который и в моральном, и в материальном плане будет радовать вас не один сезон.

Какой самый экономный обогреватель для теплицы

Сегодня достаточно популярны энергосберегающие мини теплицы. Вы можете выбрать вариант с терморегулятором, на солнечных батареях (от солнца), а также керосиновые ленточные модели с датчиком температуры воздуха

При выборе обогревателя для теплиц важно хотя бы немного понимать, для каких целей будет использовано оборудование. Рынок товара забит различными видами подобной продукции

Они настолько разные, что неподготовленному человеку сложно разобраться и найти подходящее устройство.

Варианты этих устройств, в зависимости от способа энергопитания, бывают:

• терморегуляторные
• солнечные, питающиеся от энергии солнечных лучей
• керосиновые ленточные приборы, имеющие датчики температур

Но самыми экономными обогревателями для теплиц среди садоводов стали:

• печное отопление
• водяное отопление от котла
• использование газовой пушки
• ИК-обогреватели и конвекторы
• обогрев почвы с применением кабелей или водяных труб

Возможность использования того или иного способа обогрева парника зависит от наличия доступа к соответствующему источнику тепловой энергии. Так, например, при создании системы водяного отопления теплицы со стенками из поликарбоната или пленки требуется доступ к центральному водоснабжению. Вид топлива для работы котла может быть любой: газовый, электрический, жидко- или твердотопливный.

Каждый из вышеперечисленных способов отопления теплицы имеет свои преимущества и недостатки. Использование газовых пушек считается достаточно эффективным и ресурсосберегающим, расход газа минимальный. При выборе таких обогревателей для теплиц учитывается площадь прямоугольного пространства парника и требуемая мощность.

Если рассматривать в качестве основного источника энергии электричество, лучше всего для теплицы приобрести инфракрасный обогреватель. Такая система эффективно повышает температуру воздушного пространства помещения, при этом не пересушивая воздух и сами растения.

Помимо ИК-обогревателей используются инфракрасные пленки для подогрева почвы. Для роста и созревания растений подогрев почвы является наиболее важным. Пленка проста в монтаже своими руками, она укладывается под грунт, за счет чего нагревается почва и воздух над ней. Недостатком такого обогревателя для теплиц является необходимость проведения электрической проводки.

Устройство печи считается самым экономичным способом отопления теплицы! Недостаток данного варианта — необходимость вручную поддерживать нужную температуру в печи. К тому же, печи сушат воздушное пространство теплиц.

От теории к практике

Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.

PerelesnikПользователь FORUMHOUSE

После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.

Кроме этого, котёл не нуждается в регулярной чистке от сажи и дёгтя. Также не требуется часто подбрасывать топливо. Т.к. котёл стабильно работает на разных режимах горения, а топливо сгорает полностью. Все конструкционные элементы котла — колосники, водяная рубашка — долговечны и не прогорят. И это ещё не весь список.

Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.

Котлы длительного горения – закладка дров два раза в сутки!

Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

Классификация котлов

Котлы, используемые в системах отопления (обычно, водяного) теплиц, можно классифицировать по нескольким признакам.

Твердотопливные котлы:

1. Дровяные котлы: обычные котлы с топкой; пиролизные котлы с камерой тления;
2. Угольно-дровяные котлы.
3. Пеллетные котлы.

Газовые котлы.

Электрокотлы:

1. котлы с трубчатыми электронагревателями (ТЭНами);
2. индукционные котлы

Каждому из вышеперечисленных видов котлов присущи свои достоинства и недостатки, которые мы рассмотрим подробнее.

Дровяные котлы

Системы отопления теплиц с дровяными котлами сегодня являются самыми доступными. Объясняется это использованием в качестве топлива обычных дров, отходов мебельных и деревообрабатывающих производств.

У дров как топлива имеется целый ряд несомненных преимуществ:

• экологичность
• дешевизна
• доступность
• эстетичность
• пепел – отличное удобрение
• безопасность хранения и использования
• невзрывоопасность

Однако наряду с перечисленными достоинствами у дров есть и недостатки:

• они требуют большой площади хранения
• большая трудоемкость предварительной заготовки
• довольно высокая зольность требует частой очистки топки котла

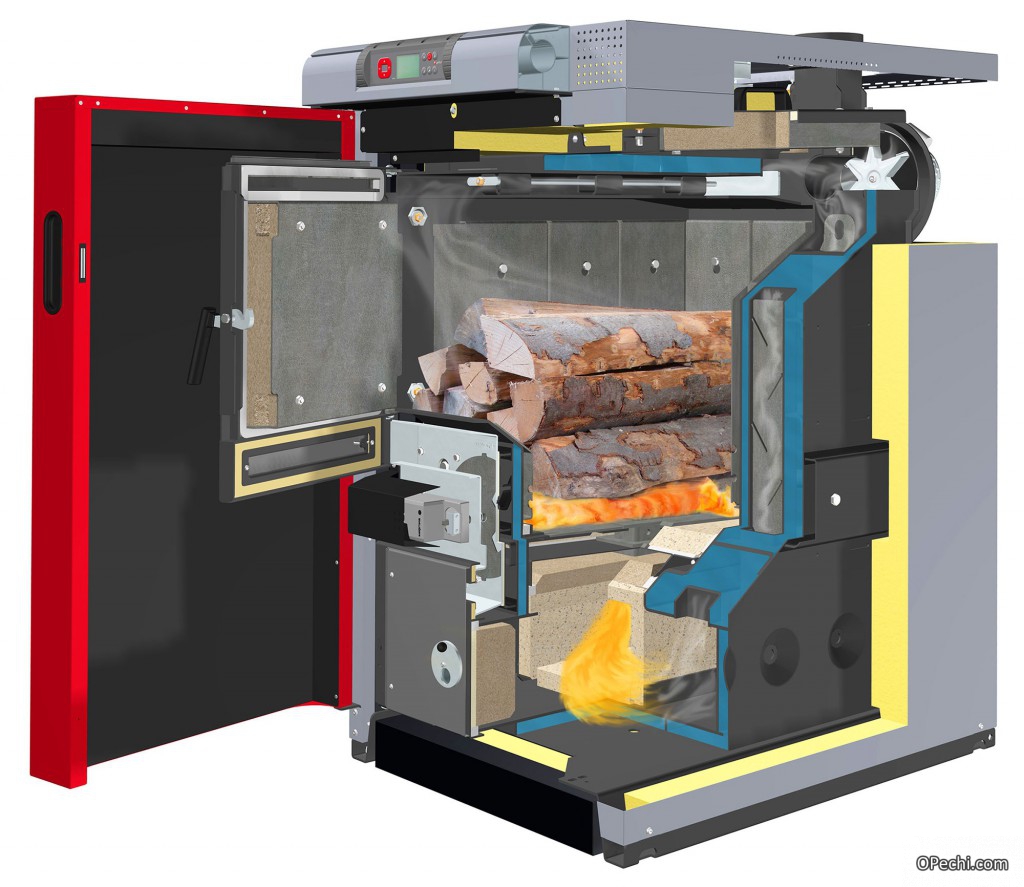

Пиролизные котлы для необходимого отопления теплиц имеют более высокую теплопроизводительность, чем обычные дровяные. Это достигается особым двухэтапным способом сгорания дров, когда они загружаются непосредственно не в топку, а в камеру тления, где из них выделяются пиролизные газы.

Смешанные с вторичным потоком теплого воздуха они направляются вытяжным вентилятором в форсунку котла, где сгорают практически бездымно с выделением колоссального объема тепла.

Организовать систему отопления теплицы с котлом на дровах непросто, так как их большие топки и соответственно большие температуры и площади горения не позволяют регулировать их теплопроизводительность. Поэтому они не могут работать с тепловой мощностью меньшей 60 % от номинальной.

Вы можете узнать как сделать вентиляцию теплицы самостоятельно.

Угольно-дровяные котлы

Котлы, сжигающие как дрова, так и уголь, а также различные отходы и брикеты – это оптимальный вариант для отопления теплиц, так как такие «всеядные» устройства, в отличие от дровяных, могут работать на некачественном и влажном топливе.

Самую удачную конструкцию из них имеют т.н. трехходовые котлы, в которых на последнем этапе дожигаются печные газы (пиролизные газы). Их верхняя (шахтная) загрузка топлива особенно удобна при использовании угля или брикетов. Независимость их от электроэнергии позволяет создать также стопроцентно независимую от электроэнергии систему отопления теплицы.

К недостаткам относится относительно небольшая (не более 6 часов) длительность их работы без дополнительной загрузки дров, тогда как на угле и брикетах она равна 8–12 часам.

Пеллетные котлы

Наименьшие трудозатраты на обслуживание из всех твердотопливных котлов для качественного отопления теплиц имеют пеллетные автоматизированные системы. Пеллеты – это прессованные гранулы, производимые как из древесины, так и из лузги подсолнечных семечек, торфа, соломы, отходов мебельных производств.

Высокая их цена оправдывается полной автоматизацией работы и высокой степенью пожаробезопасности.

Как правило, у пеллетных автоматизированных котлов имеется автоматический розжиг и довольно объемистый бункер для пеллет, которые из него шнеком подаются в предтопку, из которой внутренний шнек подает их на форсунку, где после автоматического розжига пеллеты сжигаются.

Интенсивность сжигания регулируется в диапазоне от 10–100 % в зависимости от необходимого для отопления теплицы количества теплоэнергии. КПД такого оборудования достигает 94 %.

Вас может заинтересовать статья об инфракрасных обогревателях для теплиц.

Как обогреть?

В теплицах можно без проблем использовать печь и получать хороший урожай, но только весной или осенью. Зимой использовать печь невыгодно: такой тип отопления будет очень дорогим, и вложения попросту не окупятся. Таким образом, печное отопление — для тех садоводов, которые не планируют заниматься работой в зимние морозы.

Некоторые люди ошибочно полагают, что в теплице важна температура воздуха, но это не так. Для роста растений нужен не теплый воздух, а теплая почва. Именно от температуры земли будет зависеть качество и скорость развития.

Учитывая этот факт, нужно понимать, что печь в теплице устанавливается как можно ближе к земле — чтобы основные тепловые потоки обогревали именно почву. В ином случае, отопление будет терять огромную часть своего потенциала.

Воздух для печи берется за счёт подводки труб за пределы теплицы. В дальнейшем он поступает в пространство печи и нагревается, после чего попадает в теплицу. Печи очень эффективны, что для тепличных растений может оказаться губительным — высокая температура может им навредить.

Именно поэтому в тепличных печах материалы для топки не горят, а медленно тлеют. Это позволяет поддерживать комфортную для растений температуру почвы, при этом топливо расходуется медленнее, его приходится реже заменять.

Зная об основных принципах отопления теплиц, можно переходить непосредственно к выбору вида печи.

Топливные брикеты ↑

Брикеты – это отходы разного вида, спрессованные в блоки. К слову, их еще называют экодрова. Эко – потому что выделение углекислого газа от них ничтожно. Прессовать могут отходы торфа, древесные остатки (опилки, щепа, стружки), а также сельскохозяйственные отходы (солома, кукурузные стебли, шелуха гречихи и подсолнечника.). Происходит это при нагревании от 250 до 350 градусов цельсия и под воздействием давления. Высокая температура нужна для оплавления поверхности массы, за счет этого она становится более плотной и прочной. Это облегчает транспортировку топливных брикетов. Преимущества брикетов: теплоотдача от сгораемых брикетов выше, чем от дров, использовать такое сырье для отопления теплиц будет очень удобно; компактность – 1 кубометр брикетов весит тонну, а кубометр дров – примерно 600 килограммов; брикеты очень сухие, за счет чего они хорошо горят (влажность топливных брикетов около 6-8 %, а у хорошо высушенных дров 24-26 %), в 2 раза дольше, чем тот же объем дров. Подходят для отопления бань и саун, каминов, теплиц, в общем везде, где требуется пламя с малым количеством безвредного дыма, горение в течение долгого времени, длительный жар и малое количество остатков после сгорания. Недостаток – цена. Кубометр брикетов стоит примерно 5 тыс. рублей, в то время как кубометр дров около 2000 рублей. Но с другой стороны, кубометра дров обычно мало, чтобы отапливать помещение (например, дом) всю зиму. Да и дрова надо колоть, найти им место и сносить их туда – с брикетами же все куда проще.

Обогреватель для теплиц Almac ИК11

Almac ИК11 – обогреватель для отопления теплицы, который имеет наибольшее количество точек продаж в РФ и собрал десятки положительных отзывов покупателей. Модель с мощностью 1000 Вт ценится пользователями за надежный алюминиевый корпус и экономное потребление электроэнергии. В этом приборе предусмотрены надежные клеммники с мгновенной фиксацией провода, поэтому подключение осуществляется за 5 минут. Корпус можно подвешивать на потолок в парнике на уровне до 3,5 м.

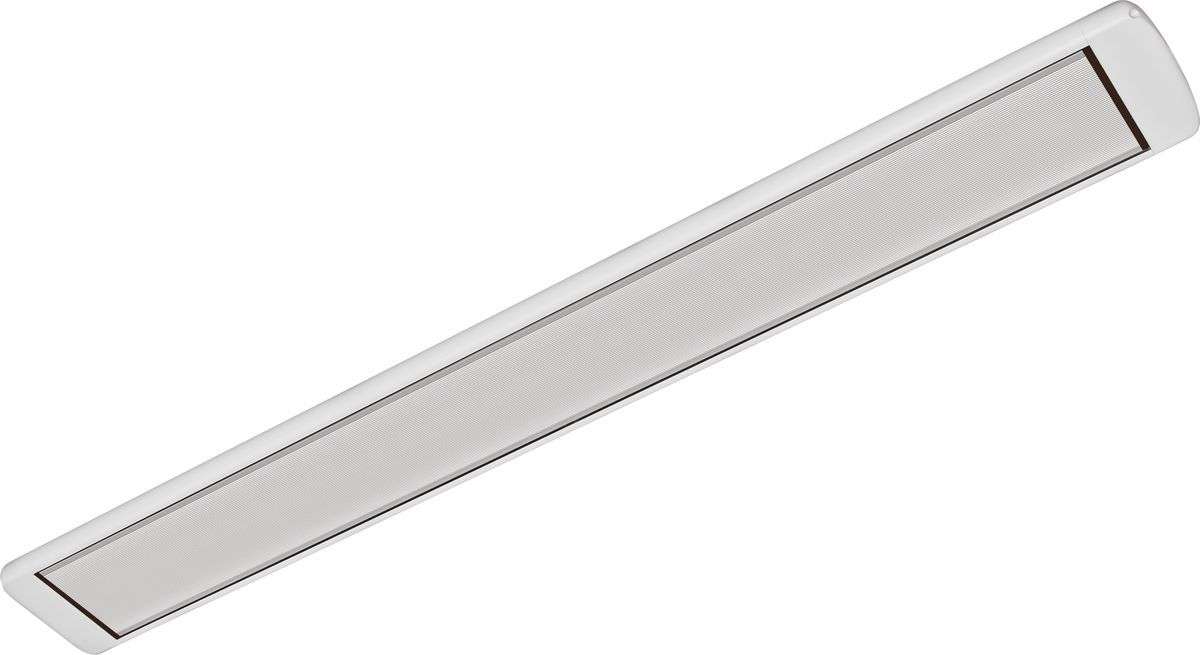

Инфракрасный обогреватель Almac ИК11

Достоинства:

• разрешена высота монтажа обогревателя до 3,5 м
• сравнительно небольшой вес 3,3 кг
• потолочный крепежный комплект в коробке
• потребляет мало электроэнергии

Недостатки:

настенные кронштейны обогревателя поставляются за отдельную плату

Как выбрать котлы для теплиц?

При выборе котлов для теплицы необходимо учитывать такие факторы, как площадь теплицы, тип котла, источник топлива и энергии, а также бюджет.

Первым шагом при выборе котлов для теплицы является определение площади теплицы. В зависимости от размера теплицы потребуется определенная мощность котла. Для небольших теплиц с площадью до 100 квадратных метров можно использовать электрические котлы мощностью до 10 кВт. Однако для более крупных теплиц потребуется использование газовых, дизельных или дровяных котлов мощностью от 30 кВт.

Тип котла также играет важную роль при выборе оборудования для теплицы. Наиболее популярными типами котлов для теплиц являются газовые, электрические, дровяные и дизельные котлы. Каждый тип имеет свои преимущества и недостатки: газовые котлы экономичны и эффективны, электрические котлы просты в использовании, дровяные котлы подходят для отопления теплиц в удаленных районах, а дизельные котлы обладают надежностью и удобством в эксплуатации.

Исходя из источника топлива и энергии, необходимо выбрать соответствующий котел для теплицы. Если в вашем районе имеется газоснабжение, то лучшим вариантом будет газовый котел. Если же газа нет, то можно воспользоваться электричеством, дровами или дизельным топливом.

Бюджет также играет важную роль при выборе котлов для теплицы. Стоимость оборудования, его эксплуатация и обслуживание должны быть в пределах вашего бюджета. Газовые котлы обычно стоят дороже, но экономичнее в использовании, в то время как дровяные котлы требуют непрерывного пополнения запасов топлива.

Тип котла	Преимущества	Недостатки
Газовый	Экономичный, эффективный	Требуется газоснабжение
Электрический	Прост в использовании	Высокие затраты на электроэнергию
Дровяной	Подходит для удаленных районов	Требует непрерывного пополнения запасов топлива
Дизельный	Надежный, удобный в эксплуатации	Высокие затраты на топливо

При выборе котлов для теплицы необходимо учитывать все вышеперечисленные факторы и принимать во внимание особенности конкретной теплицы и собственных потребностей. Качественный и правильно подобранный котел – залог комфортного и эффективного обогрева теплицы, что способствует успешному развитию растений и урожаю

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Виды и материалы

Бытовое устройство для автономного водяного отопления может быть нескольких видов (в зависимости от материала корпуса):

• чугунные;
• стальные.

Твердотопливные котлы, изготовленные из чугуна, более долговечные. Естественно, цены на них будут выше, чем на стальные. При этом чугун – достаточно тяжелый материал, что снижает степень удобства перевозки устройства. Однако устойчивость к температурам и прочность делают его незаменимым даже при изготовлении некоторых деталей стальных котлов. Например, теплообменник часто изготавливается именно из этого металла. В таких котлах используется специальная обвязка, повышающая температурный показатель теплоносителя обратной линии.

Чугунный твердотопливный котел

Стальные котлы – хорошее решение альтернативного водяного отопления. Если в доме используется основное отопление от электричества или газа, изделия из стали будут хорошим запасным вариантом. Цены на них меньше, сами они компактные и удобные в эксплуатации. А установка твердотопливного котла может быть выполнена и своими руками.

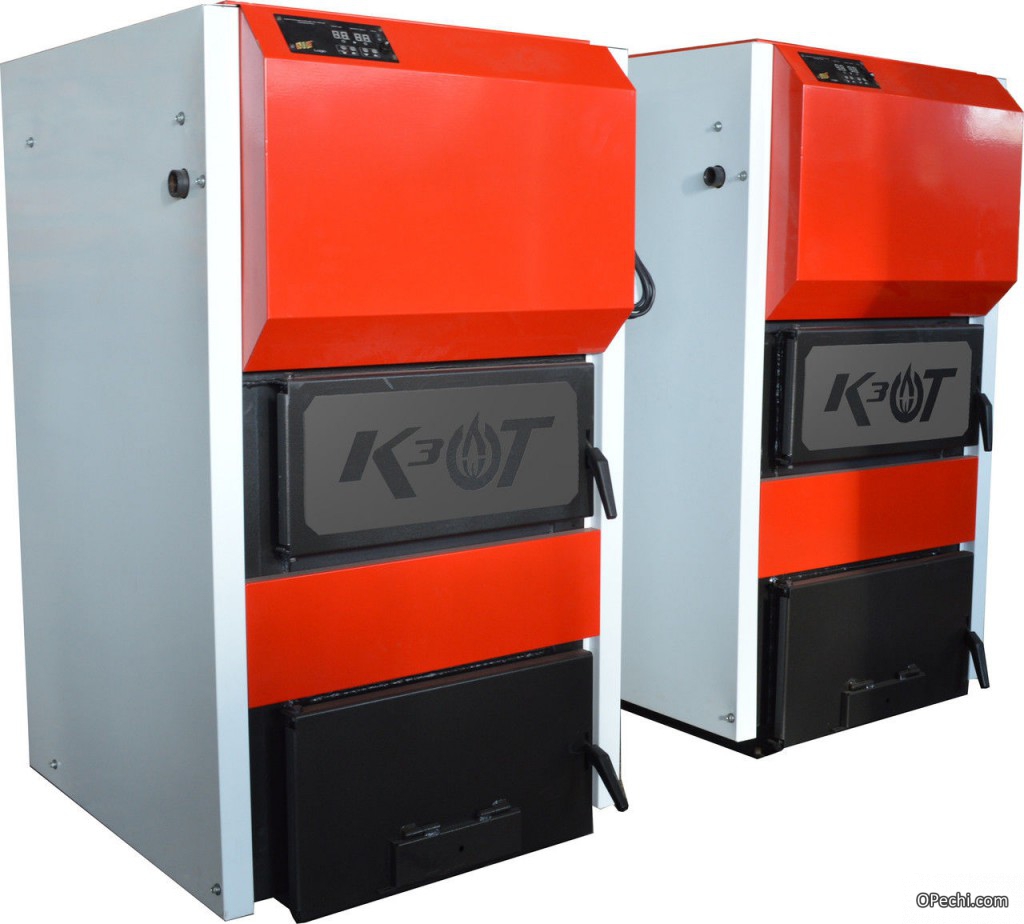

Стальной твердотопливный котел

Существуют также двухконтурные и одноконтурные твердотопливные котлы для дома. Отличает их наличие дополнительного контура (теплоносителя). И если корпус их похож, то схемы и чертежи помогут отличить их друг от друга.

Стоимость двухконтурных агрегатов будет зависеть от таких факторов

• типа твердого топлива;
• мощности устройства;
• системы контроля и управления.

Также котлы классифицируются по способу сгорания топлива. Различают по данному признаку такие виды:

1. Аппараты с естественной тягой – твердотопливные котлы, в которых воздух берется из помещения. Процесс сгорания топлива в них контролирует специальный термостатический тяговый регулятор.

Твердотопливный котел с естественной тягой

2. Пиролизные – котлы с несколькими камерами. В первой происходит сгорание топлива, а во второй воспламеняется уже горючий газ, который получился в процессе горения топлива. Это эффективная схема работы.

Твердотопливный котел пиролизного действия

3. С дополнительной тягой – промышленные и бытовые устройства со встроенным вентилятором, который обеспечивает дополнительный забор воздуха.

Газовые устройства

Газовые котлы для теплицы — хороший вариант. Они гарантируют бесперебойную работу и прогревание теплицы на таком уровне, который подходит для растительности. Автоматика котла обеспечивает его автономную работу, при этом участие человека в данном случае ограничено.

Пользуясь газовым отоплением, обогревать теплицу можно одним из следующих способов: воздушным, водяным, инфракрасным.

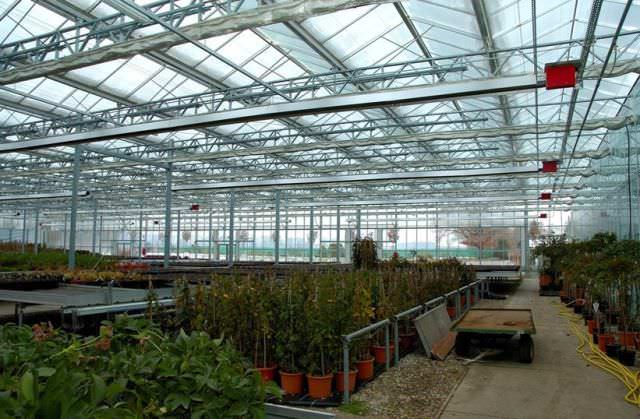

Инфракрасный газовый обогреватель для теплицы

Чаще всего устанавливают инфракрасные газовые обогреватели на кровлю. Это обусловлено тем, что газовое инфракрасное отопление теплицы зимой обладает одним важным достоинством: сначала нагревается грунт, а только после него — воздух.

Более подробно про электрические инфракрасные обогреватели для теплицы можно прочитать тут.

Недостатком такого отопления является потребность устанавливать вентиляцию для удаления продуктов горения.

Второй вариант – отопление теплицы газовым котлом совместно с водяной системой.

Газовый котёл для теплицы

Чтобы привести в действие данный способ обогрева, надо выполнить разводку из гладких труб диаметром не более 40 мм по всей площади. Прокладывать их нужно вдоль каждой грядки на 20—30 см выше уровня земли. Разрешается пользоваться следующими видами разводки:

1. Подающая магистраль вдоль одной стены, обратная – около другой. Они соединяются между собой поперечными трубами, идущими между грядками.
2. Подача и обратка проложены вдоль одной стены. Каждая греющая труба идет вдоль одной грядки, а возвращается мимо другой.
3. Труба укладывается змейкой по всей площади теплицы, образуя единый греющий контур.

Обязательно на каждом ответвлении должны быть смонтированы отсекающие краны, чтобы была возможность отключить контур в том случае, когда растительности в парнике нет.

В системе отопления теплицы при помощи газового котла можно отметить основные плюсы:

• автономная работа устройства;
• легкость и быстрота в уходе за котлом;
• высокая эффективность.

Минусы:

1. Сложно провести газ к теплице: надо вызывать специальную службу.
2. Высокая стоимость тарифов на газ, особенно в летнее время.
