Канализационные трубы: 3 основные требования

№8. Уклон внутренней канализационной трубы

Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.

Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:

• стоки быстрее уходили в общую канализацию под действием гравитации;
• не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
• не возникало неприятных запахов и прорывов в результате заиливания.

Чем больше диаметр канализационной трубы, тем меньший уклон необходим:

• для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
• для труб диаметром 50 мм – 3 см;
• для труб 80 мм – 2 см;
• для труб 100 мм – 1,5 см.

При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.

Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:

• частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
• происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.

Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.

Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.

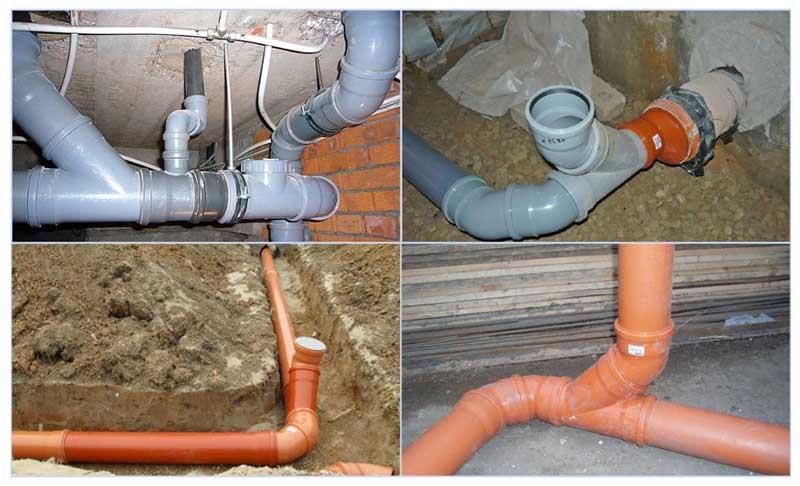

Внутренний и наружный трубопровод

Часть трассы водоотведения, идущая от бытовых приборов к общим стоякам и выводу, называется внутридомовой или внутренней. Обычно она не подвергается внешним механическим нагрузкам, но может являться напорной (сброс производится благодаря дополнительной подкачке).

Такие отводы и их стыки должны держать расчетное давление, быть легкими, а также удобными в замене узлов и дополнении сети новыми отводами в случае реконструкции. Внутренняя система также должна выдерживать временные высокие (до 100 С) и текущие (50–70 С) температуры бытовых стоков, а также высокое содержание в них агрессивных веществ (кислот, щелочей) в неразбавленном состоянии.

Общедомовой слив выходит наружу – где канализация, уходя под землю, обычно нуждается в теплоизоляции. В суровых климатических условиях и при малых диаметрах применяются дополнительные меры по утеплению, в подземной части системы (вплоть до прокладки греющего электрокабеля).

Все же наружная канализация должна выдерживать даже замерзание своего содержимого. Также она больше по диаметру, достаточно пластична и прочна, чтобы выдерживать боковые, статические и динамические нагрузки сверху. Наружные системы обычно самоточные – то есть проток осуществляется только за счет перепада уровней.

Диаметры канализационных труб, подведенных к бытовым приборам, – стандартные (самая крупная – к унитазу, из-за необходимости быстро сбросить большой объем воды). В многоквартирном доме стояки рассчитаны с нужным запасом.

НПВХ трубы для наружной канализации

• имеют желтые или коричневые оттенки;
• диаметр составляет от 110 до 1000 мм;
• имеют небольшой вес, поскольку выполняются из трехслойного материала, причем второй слой вспененный, что и является причиной малого веса;
• не подвергаются химическому воздействию;
• имеют продолжительный срок службы — в среднем 50 лет.

Для НПВХ труб действуют те же классы прочности — SN2 (для ненагруженных зон), SN4 (для глубин от 0,8 до 6 м) и SN8 (для больших глубин и дорожных участков).

• Диапазон рабочей температуры составляет от -5 до +60° C, поэтому высока вероятность того, что в холодные времена года наружная канализация замерзнет.
• В случаях плавления материала в атмосферу будут выделяться токсины.
• Часто повреждаются из-за действий грызунов.

Строительство наружной канализационной системы

3 Металлические канализационные трубы

Самой значительной характеристикой труб из металла является хорошая устойчивость к высоким температурам. Вместе с этим прочность изделий и легкость в обработке объясняют популярность в их применении. Все металлические канализационные трубы подразделяются на чугунные и стальные.

Чугунные трубы

Наиболее распространенным способом применения этого строительного материала является монтаж системы отвода нечистот из жилых помещений – квартир и домов. В многоквартирных домах принято использовать чугунные трубы для монтажа канализационных стояков и подвода к основному домовому распределительному коллектору.

Изделия из чугуна обладают рядом неоспоримых преимуществ: прочность, легкость в обработке и долговечность. Но они также имеют немало существенных недостатков:

• большой вес изделий, затрудняющий монтаж и демонтаж;
• требуют применения дополнительных материалов для улучшения показателей герметизации стыков;
• высокая теплоотдача;
• естественная для этого материала шероховатость способствует налипанию крупных частиц нечистот, что приводит к образованию засоров канализации.

Смонтированные трубопроводы могут быть как напорными, так и безнапорными. Чугунные трубы устойчивы к перепаду температур, поэтому рекомендованы к монтажу в северных регионах. Хорошая износостойкость позволяет использовать их для прокладки отводов на территориях с близко расположенными грунтовыми водами или в водной среде. Устойчивость к внешнему давлению дает возможность располагать трубопроводы под автотрассами и железнодорожными путями.

Чугунные трубы изготавливаются раструбными, раструбно-стыковыми и раструбно-винтовыми с диаметрами от 50 до 1000 мм и длиной 2–5 м. Иногда производитель добавляет в комплектацию к трубам уплотнители из резины для более герметичных швов.

Стальные трубы

Стальные трубы для канализации производятся из “черной” стали и обладают всеми достоинствами металлических труб. Хорошая прочность позволяет монтировать системы в местах, где высока вероятность повреждения трубопровода. У этих изделий низкая стойкость к коррозии, поэтому их применяют, в основном, для транспортировки отходов нефтехимического производства. Для повышения срока эксплуатации рекомендуется использовать трубы, на которые нанесено антикоррозийное покрытые.

Трубы для внутренней канализации

Согласно СНиП, трубы для внутренней канализации подбираются с учетом выдвигаемых требований к жесткости, коррозийной устойчивости и финансовых соображений.

Материалы могут быть использованы самые разнообразные в зависимости от индивидуальных предпочтений владельца дома.

Таким образом, внутренняя канализация может быть снабжена:

• Самотечная система – трубами из бетона, железобетона, асбестоцемента, чугуна, пластика, стекла;
• Напорная система – трубами из железобетона, асбестоцемента, чугуна, пластика.

Самотечная и напорная канализация

Современные канализационные системы чаще всего используют пластиковые трубы для отвода сточных вод. Данный материал предоставляет множество преимуществ:

• Невысокая стоимость изделий;
• Легкость и быстрота монтажа;
• Отсутствие коррозии;
• Высокая химическая устойчивость;
• Повышенная устойчивость к негативному влиянию окружающей среды;
• Надежность;
• Долговечность;
• Высокая устойчивость к засорам;
• Простой поточный ремонт и обслуживание;
• Быстрый демонтаж в случае необходимости.

Для разводки канализации возможно использование пластиковых труб нескольких видов. Наилучшие характеристики имеют:

• Полиэтилен;
• Полипропилен.

Именно эти два материала являются основой для производства труб и фитингов большинства сливных труб. Иногда можно встретить также поливинилхлоридные трубы для канализации, однако они имеют более низкие эксплуатационные характеристики, а поэтому значительно уступают полипропиленовым и полиэтиленовым гофрированным.

Рекомендуемый уклон канализационных труб

Уклон канализационных магистралей закладывается на этапе проектирования системы и выполняется в процессе монтажа. СНиП регулируются следующие положения:

1. Минимальный уклон трубы диаметром 50 мм составляет 0,03, то есть 3 см на каждый погонный метр канализационной магистрали.
2. Уклон трубы 100-110мм составляет 0,02 или иными словами 2 см на 1 погонный метр трубопровода.

Уклон измеряется с помощью специального прибора нивелира.

Наименьший уклон канализации зависит от диаметра водоотвода и наглядно представлен в таблице:

Диаметр труб, мм	Нормальный уклон	Наименьший уклон
50	0,035	0,025
100	0.02	0,012
150	0.01	0,007
200	0,008	0,003

Полипропиленовая упаковка преимущества и недостатки

Полипропиленовые пакеты много существенных преимуществ, о которых мы поговорим далее.

• В первую очередь стоит выделить отличные показатели надежности и прочности, что позволяет создавать качественную и надежную упаковку.
• Кроме того, полипропилен высокой плотности позволяет защитить продукты питания от негативного воздействия факторов внешней среды. Поэтому большинство производителей выбирают именно полипропилен для упаковки продуктов питания длительного хранения.
• Прочность полипропилена позволяет защитить продукты от деформации при падении.
• Отличные показатели прочности позволяют эффективно и компактно складировать товары в автомобиле и перевозить их на большие расстояния. Поэтому полипропиленовую упаковку используют большинство производителей продукции и владельцев складов для перемещения их к конечному потребителю.
• Полипропилен позволяет на своей поверхности печатать различные надписи, а именно информацию о конкретном виде продукции. Другими словами из полипропилена можно создавать уже готовую упаковку, готовую к продаже.
• Также стоит выделить прозрачность полипропилена, что позволяет оценить качество пищевых продуктов и при этом сохранить их полезные свойства.
• Отличный уровень эластичности является еще одним существенным преимуществом полипропилена. Другими словами такая упаковка не деформируется под механическим воздействием. Пакеты из полипропилена трудно разорвать без применения острых предметов.
• Использование полипропилена при упаковке продуктов позволяет сделать качественные и герметичные швы. Иными словами продукты питания сохраняют свежесть, и полезные свойства в течение длительного времени.
• Также стоит выделить отличную устойчивость полипропилена к высоким температурам.

Особенности применения полипропилена

Полипропиленовая пленка, а также дуплекс-ламинаты из полипропилена в виде полотна обычно используются для автоматической зафасовки продукта на упаковочных машинах вертикального или горизонтального типа; при этом швы упаковки формируются сваривающими термоэлементами при постоянной температуре.

Прозрачная двуосноориентированняя полипропиленовая пленка толщиной 20, 25, 30, 35 и 40 микрометров; используется для упаковки сыпучих продуктов бакалеи (крупы, сахар, соль, чай и другие продукты), хлебобулочных изделий и выпечки, печенья, сухарей, групповой упаковки конфет и других кондитерских изделий, промышленных товаров (обтяжка коробок, упаковка для текстиля и трикотажа) и во многих других случаях.

Жемчужный полипропилен, толщиной 30 и 35 микрометров; имеет все те же свойства, что и прозрачный полипропилен, но кроме того, благодаря вспененной микроструктуре также прекрасно отражает свет и имеет пониженный удельный вес, благодаря чему очень экономичен в использовании; также жемчужный полипропилен прекрасно выдерживает низкие температуры, не приобретая хрупкости при кристаллизации полимера; именно поэтому он с успехом применяется для упаковки мороженого, глазированных сырков и других продуктов, требующих хранения при низких температурах.

Полипропиленовые фитинги

Полипропилен это жесткий материал, поэтому трубы из него выпускаются в виде готовых отрезков, которые необходимо соединять между собой. Из-за этого их свойства для монтажа требуется большое количество комплектующих.

Трубопровод из полипропилена монтируется посредством сварки с использованием фитингов. Основной соединительный фитинг для труб – американка. Американка – самое необходимое соединение для трубы, обеспечивающее ей прочность. Конструктивно она состоит из резьбовых фитингов (2 шт.), накладной гайки и прокладки.

Фитинги для полипропиленовых труб

«Американка» — это условное название, под которым можно объединить любую муфту, уголок или кран, в конструкции которых имеется накидная гайка. Она имеет свои преимущества:

• американка используется для расстыковки трубопровода без вращения;
• для соединения двух деталей необходимо вращать только накидную гайку. То есть американка оставляет детали неподвижными;
• американка уплотняется специальной прокладкой, что придает соединению особую надежность;

В целом, фитинги для полипропиленовых труб (в том числе и американка), обладают следующими свойствами:

Точные рекомендации из СНиП по укладке труб

Есть следующий набор положений, регулируемых документом:

• Для труб важна горизонтальная плоскость. Если направление необходимо поменять, используются специальные соединительные элементы.
• К стоякам отводные типы трубопроводов крепятся тройниками, крестовинами.
• Допустимо открытое положение канализации в подвале, на территории подсобных помещений. Специальным элементы помогают с креплением на стенах. В панелях и стенах сооружения, под полом трубы располагаются только скрыто. Потом переходят к оборудованию скрытых борозд.
• Раствор на цементной основе поможет закрыть места, где трубы встречаются с перекрытиями.
• В полу, в стенах или под потолком жилых комнат не допускается прокладывать водоотводные магистрали. Это касается так же кухонь, любых помещений, где требуется особый санитарный режим.
• На противоположной от ревизий стороне монтируют люки. Прямо на стояке.
• Коммуникации уборных и ванн располагаются над напольными покрытиями. Главное – предварительно позаботиться о гидроизоляции.

Материал для наружных трубопроводов

Для изготовления наружных
трубопроводов используются разные материалы. В их числе могут быть:

• пластик. Существуют разные виды — полиэтиленовые, ПВХ, пропиленовые трубы. Наиболее распространена труба канализационная пластиковая 110 мм, технические характеристики которой обеспечивают устойчивость ко всем нагрузкам. Трубы из пластика имеют массу достоинств — малый вес, устойчивость к коррозии, гладкую поверхность. К недостаткам пластиковых элементов следует отнести температурные изменения размера. Срок службы такой системы составит 50 лет;
• асбоцемент. Это долговечные, легкие изделия из смеси цемента с асбестовыми волокнами. Не так давно они были широко востребованы, но с появлением пластиковых частей системы перестали пользоваться спросом. Причина этого — хрупкость, склонность к появлению трещин;

керамика. Материал, издавна применявшийся для строительства разных систем. Керамическая труба канализационная для наружной прокладки используется и сегодня. Она отличается устойчивостью к появлению отложений на внутренних стенках. Недостатком считается хрупкость и большое количество стыков.

Длина одного отрезка мала, поэтому приходится
делать много соединений;

чугун. В советское время чугунные трубопроводы составляли любую систему. Тогда не делали разницы между внутренними и наружными участками, что упрощало выбор, но усложняло технологию укладки. Для уличных линий минимальный диаметр 110 мм, что для внутренней части системы слишком много. Кроме этого, недостатками стали большой вес и хрупкость. Монтаж требовал уплотнения каждого раструба, отнимая много времени. Это в сумме стало причиной отказа от чугунных систем.

Сегодня уверенно лидируют трубы для наружной канализации
из ПВХ. Они недороги, быстро и надежно соединяются, поддаются ремонту
или замене. В промышленных канализационных линиях иногда используют чугунные трубопроводы,
которые отличаются повышенной прочностью.

Требования к элементам канализационной системы

Согласно нормам и СП, оговоренным в СНиП с обозначением 2.04.03-85, все очистные сооружения и канализационные системы должны проектироваться с соблюдением таких требований:

1. Допускается использовать только устойчивые к коррозии трубы. Стальные изделия покрывают специальным изолирующим материалом. Если требуется сделать защиту от электрокоррозии, применяют катодную защиту определённого участка трубопровода.
2. Основание для укладки наружных труб должно выбираться в соответствии с особенностями грунта. Так, на скальных грунтах используются подушки из песка или гравия, на торфяных или илистых почвах используют твёрдые фиксирующие основы. На остальных грунтах дно траншеи просто выравнивается и трамбуется.
3. Если выполняется монтаж напорной канализационной сети, то обязательно используются вантузы, задвижки и выпуски.
4. В местах пересечений, изгибов и изменений уклонов или диаметров трубопровода устанавливаются ревизионные колодцы.
5. Размер смотрового колодца зависит от диаметра трубопровода.
6. Обязательно выполняется установка дождеприёмников в пониженных зонах, на затяжных участках и в зоне пешеходных переходов, в парках, на перекрёстках и местах скопления людей.

Виды и область применения труб НПВХ для канализации

Наружная канализационная труба может быть напорной и безнапорной (для отвода стоков самотеком). Они выпускаются по разным стандартам и имеют разные технические характеристики.

Нормативные документы

1. Напорная труба НПВХ канализационная, также отводы и соединительные части к ней производятся по ТУ 2248-034-73011750-2014.
2. Изделия для самотечной канализации с кольцами в стандартном исполнении должны соответствовать ТУ 2248-050-73011750-2016.
3. НПВХ трубы серии ПРО (с усиленными кольцами) и фасонные части к ним производятся по ГОСТ Р 54475-2011.

Важно знать, что для внутренней и наружной канализации выпускаются разные типы продукции. Для удобства пользователей они выпускаются в разных цветах: для внутренних сетей в сером, для наружных – в коричневом

Их нельзя использовать «наоборот», поскольку запас прочности изделий «для помещений» ниже и не выдержит наружных нагрузок, а стоимость трубы «для улицы» слишком велика, чтобы ее целесообразно было использовать дома, даже если требуется усиленный вариант.

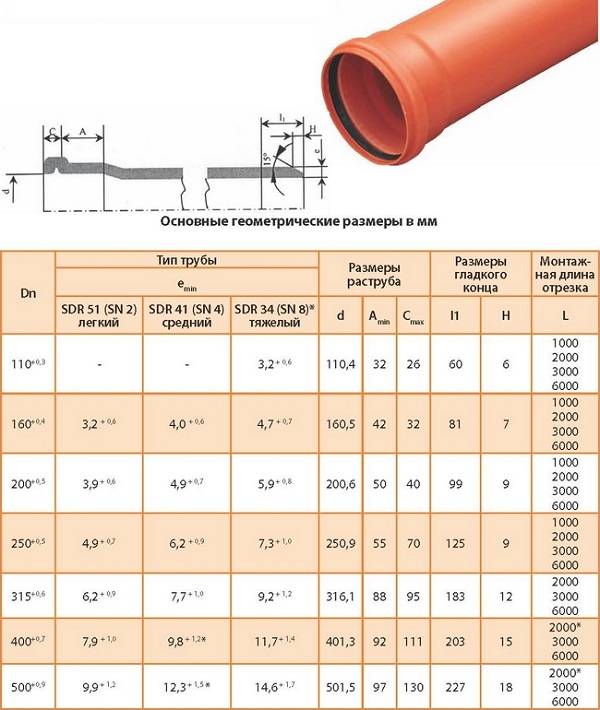

Типоразмеры

Трубная продукция для внешних канализационных сетей имеет диаметр от 110 мм и выше. Наибольший диаметр в массовом производстве равен 1000 мм.  Трубы сверх этого значения могут быть изготовлены по спецзаказу. Маркировка осуществляется по внешнему диаметру. Поставка производится отрезами от 0,5 м до 6,0 м.

Труба канализационная для наружной прокладки, согласно стандартам, должна иметь толщину стенки не менее 3,2 мм. Существует продукция с толщиной стенки до 15 мм. Выпускаются в полнотелой стенкой (цельной) и с трехслойной, где между двумя слоями однородного материала находится вспененный для уменьшения веса при сохранении прочности. Трёхслойными могут быть только безнапорные трубы.

Кольцевая жесткость – еще один параметр. По нему определяется пригодность изделия к разным условиям эксплуатации:

• SN2 – для использования на ненагруженных участках при глубине до 0,8 м;
• SN4 – для прокладки в земле на глубине от 0,8 до 6 м с отсутствием динамических нагрузок;
• SN8 – на глубине до 0,8 при постоянной высокой нагрузке (автотрасса), либо на глубине свыше 6 м.

Правила эксплуатации канализационных систем

Все канализационные системы следует эксплуатировать, соблюдая основные правила:

• Очистные работы и техническое обслуживание трубопровода необходимо проводить регулярно;
• Все элементы канализационной сети должны быть абсолютно герметичными, что исключает вероятность протекания;
• Диаметр трубопроводного оборудования должен быть таким, чтобы нормативные объёмы стоков проходили по нему без сбоев;
• Следует избегать перегрузки не только всей системы, но и отдельных её элементов;
• Необходимо следить за концентрацией токсических веществ, содержащихся в отводимых стоках, так как из-за высокой концентрации токсических веществ очистные сооружения могут выйти из строя.

При соблюдении перечисленных выше правил эксплуатации канализационных систем трубопровод прослужит длительное время с минимальным количеством сбоев.

Стыковка канализационных труб

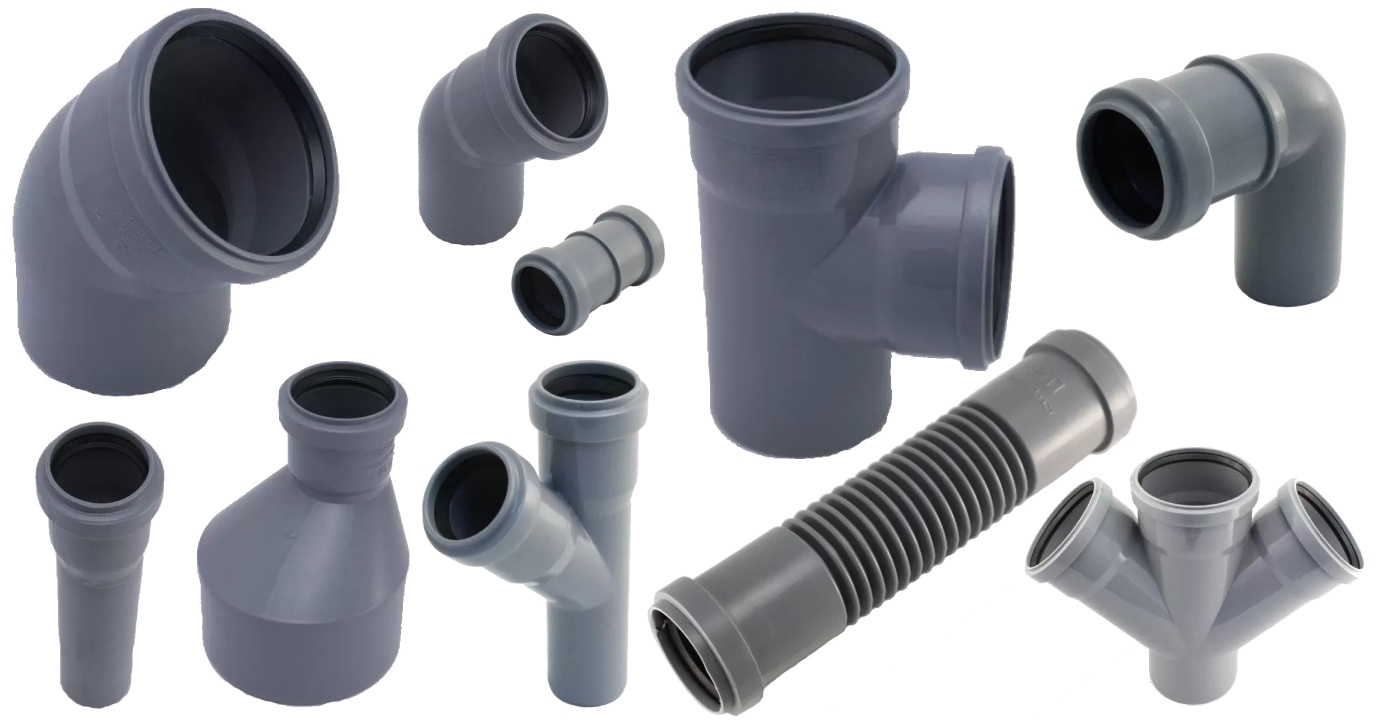

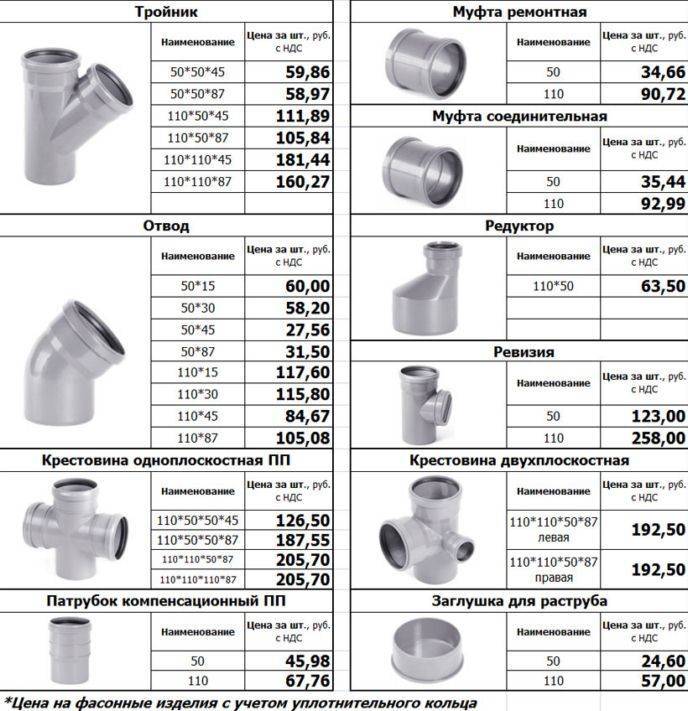

Прокладка внутренних сточных сетей предусматривает использование фитингов. Это приспособления для стыковки элементов линии. Различают фитинги:

• резьбовые — применяются для стыковки чугунных изделий. Деталь накручивается на резьбу входящей и выходящей трубы, соединяя их между собой. Обеспечивают прочное механическое соединение;
• фланцевые — на стык коммуникаций вставляют парные стальные диски, соединяемые болтами. Неразьемное фланцевое соединение труб выполняется путем сварки их торцов. На стык накладывается специальная муфта, подведенная к электронагревательным элементам;
• компрессионные — затяжка труб производится гайкой, имеющей уплотнитель из силикона/резины;
• самофиксирующиеся – сложные устройства, состоящие из внутренних колец с зубцами. Они устанавливаются на стыках элементов и фиксируются специальным ключом. При надавливании зубцы глубоко входят в материал коммуникаций, обеспечивая прочное соединение. Данные фитинги многоразовые;
• сварочные — торцы труб обезжиривают, фиксируют зажимами и обрабатывают сваркой с нагревающимся диском. Оплавленные срезы соединяются, образуя тонкую прочную кромку;
• клеевые — на стык наносится жидкий полимерный состав, который быстро застывает. Данный способ еще называют «холодной » сваркой.

Важно правильно подобрать канализационные трубы и фитинги к ним. Стыки коммуникаций — уязвимое место системы, причина возникновения протечек, засоров, трещин

Чугунный трубопровод монтируется при помощи чеканки. Торец коммуникации с фаской вставляется в воронку фитинга. Соединение уплотняется пропитанными маслом волокнами, дополнительно замазывается цементным раствором, плавленой серой. Для герметичности стыков трубы оснащаются резиновыми прокладками. Чугунные изделия соединяются и при помощи хомутов. Поверх стыка одевается муфта, которая стягивается болтами.

Торцы труб из ПЭТ, ПВХ укомплектованы резиновыми уплотнителями. Для соединения деталей отрезают патрубок необходимого размера, снимают с него наружную фаску, промазывают герметиком и вставляют в воронку коммуникации. Стыковка полимерных изделий производится и фланцевым методом.

Иногда требуется соединить коммуникации из разных материалов. Как осуществляется переход с чугунной трубы на пластиковую? Предварительно расчищают раструб металлической коммуникации (если она старая). Ворончатое расширение обрабатывают герметиком и вставляют переход с чугуна на пластик 110 мм (для стояка), или другого, подходящего диаметра (50 мм для разводочной линии). Данный манжет бывает резиновым, полимерным. Зазоры между элементами герметизируют. Аналогично производится стыковка безворончатых коммуникаций.

ПОСМОТРЕТЬ ВИДЕО

Прочное и герметичное соединение чугунных труб с полиэтиленовыми обеспечит применение самораскручивающегося пресс-фитинга. Оно позволит избежать протечек, возникающих при гидроударах, перепадах температур в системе. Торец чугунного изделия подрезают и подчищают, смазывают солидолом и наносят на него резьбу. На данное место наматывают паклю (уплотнительную ленту), наносят силиконовый герметик и вручную накручивают пресс-фитинг. Данный соединительный элемент можно в любой момент докрутить, предотвратив образование протечки.

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

Чугунные трубы

Канализационные трубы из чугуна до недавнего времени традиционным распространенным решением. Наиболее популярный размер 160 мм. Материал обладает большим количеством плюсов:

1. Высокопрочный. Способен выдержать значительную нагрузку;
2. Продолжительный срок службы;
3. Стойкость к коррозийным воздействиям;
4. Стойкость к агрессивным жидкостям и перепадам температур;
5. Простота монтажа.

Однако наиболее значимым недостатком является вес. Это приводит к тому, что во время монтажа зачастую приходится применять специальную технику. Кроме этого внутренняя поверхность обладает повышенной шероховатостью. Это свойство способствует образованию отложений и появлению засоров. Несмотря на стойкость к агрессивным средам одно ограничение имеется. Его нельзя использовать совместно с солевыми растворами и в солончаковой почве.

Основные требования к наружным сетям

Наружная часть трубопровода – это коммуникации, что тянутся от здания к резервуарам, где хранятся сточные воды. При проектировании наружной канализационной системы следует строго соблюдать требования, представленные в СНиП 2.04.03-85:

• Минимальный диаметр трубопроводного оборудования для наружных канализационных сетей должен составлять 100 мм, при этом уклон должен быть не менее 0,01 %, а при диаметре трубопровода 150 мм – 0,008%;
• Угол между отводящими и присоединяемыми трубами должен быть не менее 90°;
• Минимальная глубина прокладки трубопровода в тех местах, где может проезжать транспорт, должна составлять 0,7 м, а в остальных местах – 0,5 м. Однако желательно прокладывать наружную канализацию ниже глубины промерзания почвы. Если монтаж трубопровода ниже глубины промерзания невозможен, его следует утеплять, чтобы не возникла непроходимость труб.

Помимо этого, при выборе труб для наружной канализации и их монтаже следует учитывать следующее:

• Для регулярной очистки сетей и их обслуживания необходимо устанавливать колодцы;
• Если местные условия не позволяют спроектировать самотечную сеть, следует монтировать напорную канализацию, для чего необходимо использовать специальные трубы, предназначенные для работы под давлением. Обычно они изготавливаются из чугуна, асбестоцемента или пластмассы;
• Места стыковки трубопроводной сети не должны иметь смещений, из-за которых нарушается целостность всей системы во время сезонного повышения уровня грунтовых вод;
• На участках, которые пересекаются с транспортными магистралями, а также в местах с повышенной нагрузкой следует прокладывать трубы с лёгкостью выдерживающие нагрузку транспорта и пешеходов.

Эксплуатационные особенности

Сегодня трубы канализационные для наружной канализации из НПВХ активно «проникают» во все сферы хозяйствования, заменяя бетон, сталь, чугун.

Преимущества труб НПВХ для наружной канализации

1. Стойкость к коррозии, образованию окислов, пленок, зарастанию рабочего просвета.
2. Не требуется катодная защита.
3. Устойчивость к воздействию агрессивных сред, включая кислоты, щелочи, абразивы.
4. Стабильная пропускная способность до конца срока службы.
5. Меньший, по сравнению с чугуном и сталью, вес.
6. Оцененный срок службы 50 лет (более невозможно оценить из-за недавнего начала использования).
7. Снижение затрат на погрузо-разгрузочные работы и доставку.
8. Простой монтаж без применения тяжелой техники.
9. Облегченные требования к персоналу, осуществляющему укладку.
10. Доступность для сетей любого назначения и сложности.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.
13. Не подвержены деформации при низких температурах.

Минусы НПВХ труб

1. Небольшой диапазон рабочих температур (от -5 до -60С для большинства марок)
2. Подверженность порче грызунами.
3. Выделение токсинов при плавлении.

Минусов существенно меньше, что и делает этот вариант привлекательным. При небольшом навыке, труба ПВХ наружная в небольших масштабах может быть смонтирована самостоятельно.

Размеры

            Диаметр
трубопроводов уличных частей канализации определен в СНиП 2.04.03-85. Учитывая
большой объем стоков и специфику размещения, для внешних участков системы
минимальный размер составляет 110 мм. Для крупной системы большого дома,
объединяющей несколько внутренних участков (квартирных стояков), рекомендован
диаметр 160 мм. Если надо соединить несколько систем в общую линию и направить
ее в один септик, размер увеличивают до 350 мм. Используются канализационные трубы ПВХ для
наружной канализации, размеры которых соответствуют действующим
стандартам.

            Наиболее
ходовыми размерами рыжих труб считаются 110, 160, 200 и 250 мм. Они
используются в большинстве канализационных систем частных домов. Иногда
применяют изделия большего размера, но это встречается значительно реже.

Помимо диаметра, важным
параметром является длина. Существуют разные варианты, от 1 до 6 м. Количество
соединений должно быть минимальным. Однако, следует помнить о температурном
расширении пластика. Чем больше длина, тем сильнее меняются линейные размеры от
нагрева и охлаждения.

Толщина стенок влияет на
устойчивость к нагрузкам и перепадам температур. В зависимости от диаметра,
стенки могут быть от 3,2 до 14,6 мм.

5.4 Выгребы

5.4.1. В системах канализации с использованием люфт-клозетов или биотуалетов для накопления и последующего вывоза фекалий должны устраиваться выгребы. Выгреб изготавливается в виде подземной емкости из бетона, железобетона или кирпича. Перекрытие выгреба, находящееся за пределами наружного ограждения дома, утепляется. На перекрытии располагается люк с утепленной крышкой.
5.4.2. Из выгреба следует предусматривать вентиляционный канал сечением не менее 130×130 мм, нижний конец которого располагается на 200 мм выше конца фановой трубы, а верхний – на 0,5 м выше кровли.
5.4.3 Внутреннюю поверхность выгреба, изготовленного из кирпича, необходимо защитить цементной штукатуркой.
5.4.4. К выгребу должна быть обеспечена возможность подъезда ассенизационной машины.

Стоимость монтажа канализации дома >>>
СОДЕРЖАНИЕ СНиП 31-02

1 Введение: 1 Область применения. 2 Нормативные ссылки. 3 Общие положения >>
4 Водоснабжение >>
6 Теплоснабжение >>
7 Отопление:
– Системы водяного отопления; трубопроводы, расширительные баки, отопительные приборы, запорная и регулировочная арматура, насосные установки. >>
– Отопление загородного дома. Воздушное отопление. Электрическое отопление. Камин. Дымоходы и дымовые трубы. Облицовка дымохода. Оголовок дымовой трубы. >>
8 Вентиляция и кондиционирование воздуха >>
9 Газоснабжение >>
10 Электроснабжение >>

Характеристики ПВХ труб в системах наружной канализации

Различные виды полимерных коммуникаций отличаются по прочности, уровню эластичности, сроку эксплуатации. При выборе труб для наружной канализации из ПВХ эти параметры наиболее важны. Общие для всех разновидностей свойства:

• гладкие стенки;
• герметичность;
• устойчивость к агрессивным веществам.

Выбор делается с учетом условий эксплуатации. Чтобы обеспечить интенсивный водоотвод, трубы должны выдерживать высокое давление.

Трубы из поливинилхлорида

Свойства:

• высокая кольцевая жесткость;
• устойчивость при нагреве, под воздействием предельных температур отмечается удлинение не больше 5%;
• морозоустойчивость, изделия выдерживают температуру до -15°С;
• типоразмеры: 110-630 мм, распространенные варианты коммуникаций: 110, 160, 200, 250 мм.

Производятся трубы канализационные оранжевого цвета, они предназначены для наружной прокладки.

Трубы полипропиленовые ПП

Главные свойства изделий из данного материала:

• химическая стойкость к различным веществам щелочного и кислотного типа;
• широкий диапазон выдерживаемых температур транспортируемой жидкости: -10…+90°;
• экологичность;
• низкая шероховатость, что позволяет эксплуатировать коммуникации на протяжении длительного периода, просвет при этом не уменьшается;
• диаметр варьируется в пределах от 110 до 630 мм.

Полиэтиленовые гофрированные трубы для систем наружной канализации

Свойства:

• устойчивость к агрессивным средам, поэтому для отвода газообразных, кислотных, щелочных стоков часто применяются гофрированные коммуникации;
• высокая кольцевая жесткость позволяет производить монтаж на глубину до 15 м, что обусловлено наличием ребер;
• диапазон рабочих температур: -40…+60°С;
• низкая скорость износа;
• возможность монтажа на слабых грунтах, что обусловлено способностью к растяжению гофрированного канализационного изделия.

Устройство канализации

Уличный туалет? Выгребная яма? Это на сегодняшний день не актуально. Свой дом нужно оборудовать канализацией. При строительстве нового дома канализационная система закладывается и проектируется одновременно, но и старый дом с деревянным туалетом на улице вполне можно оборудовать удобствами как в квартире.

Все дома можно поделить на две категории— те, которые можно подключить к центральной канализации, и те, что подключить нельзя. При этих двух вариантах проведение работ по монтажу канализации внутри дома будет примерно одинаковым, а разница будет лишь в отводе воды и стоков из здания.

Основные правила установки наружной канализации

1. Трубы укладываются в специальные траншеи, выкопанные в земле. Водопровод должен пролегать на глубине ниже промерзания грунта.
2. Трубы самотечной канализации должны монтироваться в соответствии с уклоном. В средней полосе России рекомендуется делать выпуск из здания на глубине 50 сантиметров, далее прокладка осуществляется с уклоном на 1-2 сантиметра на каждый метр.
3. На дне траншеи обустраивают подушку из песка и щебня глубиной 20 сантиметров. Подушка выполняет функцию амортизатора. Слои песка и щебня должны хорошо утрамбовываться. При обустройстве подушки также нельзя забывать о соблюдении уклона конструкции, иначе система будет регулярно засоряться.
4. Наружный трубопровод подключают к септику или центральному коллектору.
5. Обратная засыпка траншеи начинается со слоя песка, который должен составлять не менее 10 сантиметров над трубой. Песок следует утрамбовать по бокам, но не над трубой. После песчаного слоя можно засыпать грунт, выкопанный ранее.

Таким образом, наружные канализационные трубы из ПВХ являются достаточно современным решением. Их легко установить и демонтировать, а срок эксплуатации достигает 50 лет. Безусловно, перед выбором конкретного материала нужно изучить все характеристики и остановиться на более выгодном варианте.

Выбрав трубы, стоит позаботиться об их правильном монтаже. В случае, если все эти условия были выполнены правильно, система будет работать бесперебойно и не заставит вас переживать за её надежность.
