Как залить фундамент под гараж: делаем правильно

Необходимость наличия фундамента

Отказ от возведения фундамента может показаться хорошей возможностью для экономии семейного бюджета. По некоторым подсчётам на его формирование может потребоваться треть от всей суммы, направляемой на строительство. Между тем его наличие продиктовано необходимостью таких действий:

• равномерно распределить нагрузки, создаваемые стенами гаража, на грунт;
• защитить цоколь от неблагоприятных факторов, включая влагу;
• обеспечить естественную вентиляцию цоколя;
• предотвратить разрушения строения из-за движения грунта.

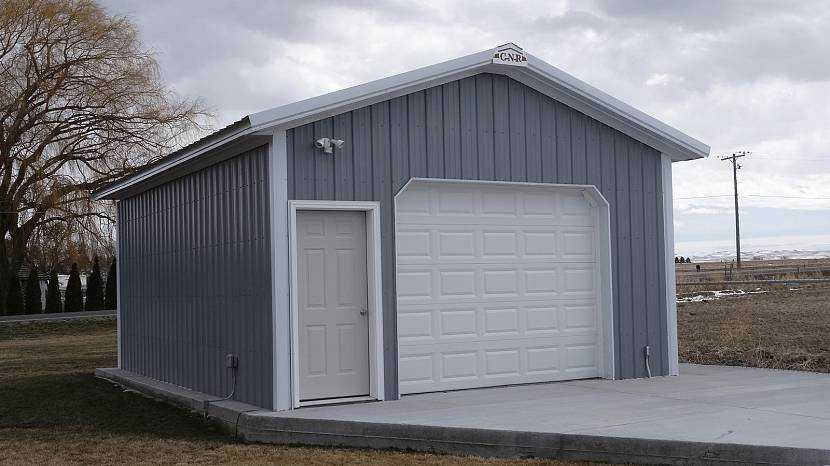

Основание продлит срок службы гаражаИсточник cnrconstruction.com

Толщина фундаментной основы

Толщину железобетонной плиты под гараж выбирают, учитывая два основных параметра:

• тип почвы;
• проектный вес постройки.

Если почва неустойчивая и со значительной глубиной промерзания, то под силовую конструкцию вырабатывают котлован на глубине 0,6–1,0 м.

Чтобы фундамент опирался на устойчивое грунтовое основание, для него устраивают на дне выемки утрамбованную прослойку из песка средней фракции (высота слоя – 0,2–0,3 м).

Кроме геологических особенностей участка, определяющее значение имеет вес самого сооружения. Например, для одноэтажного этажа из таких легких материалов, как пеноблоки, достаточно высоты монолитной плиты в 10 см с армированием в один слой. Если застройщик проектирует двухэтажное сооружение, либо гараж из кирпича или бетона, то толщину плиту нужно увеличить на 5 см.

На практике толщину плиты для гаража принимают несколько завышенной от рекомендованных значений. Такой выбор обусловлен несколькими причинами:

• чтобы в холодное время года лед и снег не мешали использовать распашные двери;
• чтобы ливневая и дождевая вода не попадали вовнутрь помещения;
• чтобы обеспечить нормальное пользование гаражом даже в непредвиденных ситуациях, например, если просядет часть фундамента, или грунт перед входом поднимется в результате действия сил пучения.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

Рисунок 2. «Пирог» утепленной шведской плиты

Выбираем фундамент для гаража

Гаражный фундамент может быть следующих видов:

Ленточный	Представляет собой раствор бетона, который заливают в опалубку, находящуюся в выкопанной траншее по контуру всего гаража. Прекрасно подойдет для нормальной почвы. Но не следует делать установку при близком нахождении грунтовых сод.
Свайный	Строятся сваи, которые забиваются либо ввинчиваются плотно в грунт. Это самый универсальный фундамент для разной, даже самой трудной почвы. Правда его установка будет стоить дороже от первого варианте.
Сплошной	Это прочный плиточный массив под всей конструкцией. Он самый крепкий, но и самый дорогой из существующих разновидностей оснований. Здесь требуется еще делать армировние, причем обязательно.

Как определить вид грунта

От типа грунта, который имеется на месте застройки, зависит, на какую глубину нужно заливать фундамент. Чтобы рассчитать глубину ширину фундамента под гараж 4*6или любого другого, надо обязательно знать состояние почвы, от этого будет зависеть и глубина и ширина.

Нагрузки на грунт

Земля бывает песчаная, скальная, суглинистая и глинистая:

• Глинистая почва обладает вспучиванием при сравнительно невысоких температурах и может размыться, когда грунтовые воды проходят близко. Поэтому фундамент на таком грунте следует закладывать намного глубже, чем на песчаной почве.
• На глинистом грунте целесообразнее сооружать фундамент на сваях или плитах, на суглинистом и песчаном грунте – ленточное основание.

Хитрости при устройстве монолитной плиты под гараж

Бетонная плита и гидроизоляция. Ребра располагаются по периметру плиты и внутри периметра в виде сетки. Усиленный пояс по периметру предполагает подготовку дополнительной траншеи шириной около 0,45 м и глубиной 0,5-0,55 м. Ее основание должно армироваться и усиливаться стяжкой из щебня и песка.

В поясе усиления арматурная сетка выводится внутрь монолитной плиты под фундамент, и связываться в один объединённый каркас.

Чтобы утеплить пол гаража следует положить 2-3 слоя полиэтиленовой пленки, она выполнит теплоизоляционную роль. Монолитную плиту для фундамента рекомендуем соорудить шире, чем предполагаемый гараж.

Бетонную поверхность пола важно гладко затереть с использованием специальной уплотняющей смеси. Такой способ позволит избежать пылеобразования и неровностей поверхности после полного застывания бетонной смеси

Расчет основных параметров

Обустройство ленточного основания

Наиболее популярным типом оснований является ленточный, который может выполняться как мелко заглубленным, так и глубоким.

Можно сделать ленточный фундамент под гараж своими руками одним из перечисленных способов:

1. Заливка бетонной смеси с равномерным армированием — наиболее простой метод обустройства основания. Минусом такого способа является длительный период застывания бетона, что значительно удлиняет сроки строительства.
2. Установка сборных фундаментных блоков (ФБС). Сборные блоки обладают большой прочностью и несущей способностью. По своим техническим характеристикам такая система не уступает монолитной плите. Она не подвержена воздействию климатических факторов, обладает высокой морозостойкостью и долговечностью. Большой сегмент размеров позволит подобрать блоки, которые обеспечат требуемые технические характеристики. Минус такого способа — необходимость специального транспорта для транспортировки и укладки блоков, ввиду их большого веса и габаритов.
3. Укладка бута с заливкой его бетоном. Позволяет сэкономить на цене материалов, поскольку основную часть объема занимает природный камень, цена которого значительно ниже бетона или блоков. При этом обеспечивается значительная прочность и долговечность конструкции. Недостаток способа — поиск специалиста с соответствующим опытом укладки природного камня и квалификацией. Также довольно долгий процесс укладки бута и застывания бетона, который выступает связывающим материалом.
4. Установка шлакоблоков, пеноблоков или газосиликатных блоков. Лента основания, выполненная из шлакоблоков, отличается значительной прочностью и простотой монтажа, однако имеет плохую теплоизоляцию. Из-за этого система будет нуждаться в дополнительном утеплении, что увеличит затраты на строительство. Газосиликатные блоки обладают высокой устойчивостью к низким температурам, однако имеют невысокую прочность, поэтому подходят только для строительства мелко заглубленных конструкций. Фундамент для гаража из пеноблоков обладает малым весом и низкой ценой, также отличается низкой прочностью, склонностью к усадке. Такой метод может применяться исключительно для возведения легких каркасных сооружений, устанавливаемых на твердых непучинистых почвах.

Вне зависимости от вида выбранных блоков, их укладывают в шахматном порядке и соединяют друг с другом при помощи цементно-песчаного раствора.

Определение размеров

Расчет размеров основания должен обеспечить равномерное распределение нагрузки по всей поверхности несущей конструкции. В противном случае возможна его деформация и разрушение строения.

Глубина конструкции зависит от степени промерзания грунта. Она должна быть примерно на 20% больше этого показателя для конкретного региона. Поэтому, в районе, где зимой земля промерзает на 1 м, заглублять фундамент под гараж следует хотя бы на 1,20 м.

Мелко заглубленные конструкции закладывают в среднем на 50-80 см. Для них обязательно нужно делать подушку из песка и щебня. Уложить слоями по 20 см, плотно утрамбовать. Для проблемных почв основание заглубляют на 1-1,5 м.

Для свайных конструкций длину столбов принимают равной глубине промерзания плюс 1,5 м. Их количество зависит от типа почвы и рельефа. Рассчитывается так: по одной свае ставится в каждый угол. Остальные равномерно распределяются по периметру с интервалом 1-2 м.

Площадь основания определяют по формуле S=U/R, где S — это площадь фундамента, U — максимально допустимая нагрузка, R — показатель сопротивления почвы. Данные для расчетов можно найти в специализированных таблицах. Площадь подбирается таким образом, чтобы нагрузка на каждый квадратный сантиметр не превышала 2 кг. Зная площадь и длину периметра, вычисляют минимально необходимую ширину ленты.

Толщина ленты основания должна быть на 20-30% больше, чем толщина стен, которые на ней будут возведены. Чем больший вес имеет материал стен, тем большую ширину ленты следует делать. Для конструкций из бетона и кирпича ширина ленты должна на 30-40 см превышать ширину стены постройки.

Пошаговая инструкция: как построить фундамент ленточного типа

Рекомендуемая схема действий:

1. Оценка состояния грунта, выбор типа основания.

2. Подготовка простейшего чертежа, расчет и закупка стройматериалов с учетом длины, ширины и глубины заложения ленты, расчистка участка.

3. Разметка постройки: с обязательной проверкой углов и отклонений по диагонали (не более 20-30 мм). Для ограничения внешнего и внутреннего периметров будущего гаража из пеноблоков используются веревки и колья.

4. Копка траншеи и смотровой ямы. Для предотвращения осыпания земли в процессе бетонирования предусматривается запас (10 см по бокам).

5. Настил геотекстиля (рекомендуемый, но необязательный этап). Засыпка и трамбовка не менее 10-15 см крупного песка и 10 щебня мелких фракций. Для упрощения процесса песок советуют смачивать.

6. Монтаж опалубки – деревянных щитов или несъемной (пенополистирол, ППСБ, арболит), к преимуществам последней относят дополнительную функцию утепления.

7. Вязка арматурного каркаса с обязательным отступом от краев на 5 см и шагом в 10-20 см. Чтобы фундамент для гаража прослужил долго, используются металлические прутья с сечением не менее 10-12 мм, игнорировать этот этап или заменять сталь пластиком не рекомендуется.

8. Замес или заливка готового бетона. Оптимальные пропорции при применении портландцемента М400 – 1:3:4 (цемент, песок, щебень, соответственно), для снижения доли воды на 1 м 3 раствора советуют добавить 75 г пластификатора. Бетон распределяют послойно, через каждые 20 см его трамбуют. Самому правильно залить фундамент (цельным монолитом в один день, без высыхания промежуточных слоев) сложно, на данном этапе нужны силы как минимум 2 человек.

9. Затвердевание бетона в опалубке (минимум 1 неделя) и еще 3 после снятия. Гидроизоляция фундамента обмазочными и рулонными стройматериалами.

10. Обустройство смотровой ямы (при наличии).

Данная инструкция подходит для возведения фундамента под гараж своими руками из бутового камня или готовых заводских блоков, к преимуществам последнего варианта относят хорошее качество бетона. Изделия укладывают по шахматной схеме с обязательным армированием рядов и смещением швов, для приготовления кладочного раствора используется только свежий цемент высшей марки. Но следует учесть, что монтаж тяжелых фундаментных блоков подразумевает задействование подъемной техники и увеличивает бюджет, из бутового камня сделать основание проще.

Для усиления защиты от влаги и потерь тепла проводится внешняя декоративная отделка выступающей части фундамента плиткой или штукатуркой. Технология исключает прерывание ленты или ростверка, что подразумевает возведения гаража с небольшим уклоном (около 15-25°). Рекомендуемая ширина пандуса – на 30 см больше ворот, длина – 5 м. Используется либо бетон с дополнительным армированием при превышении толщины слоя свыше 50 мм, либо асфальт. При выборе раствора залить пандус советуют в один прием, после затвердевания неровности снимаются шлифовальной машиной, для исключения скольжения шин поверхность покрывается битумными составами или сверху закладываются металлические полоски.

Советы, нюансы технологии

Существуют способы уплотнения грунта и усиления защиты основания гаража из шлакоблока от морозного пучения, в частности, недопущения образования замерзания льда вокруг ленточного монолита. К таким относят:

• Укладку дренажных труб по периметру фундамента: на расстоянии около 50 см от стен и уровня земли, обмотанных геотекстилем, с обязательным незначительным уклоном.
• Использование утепляющей несъемной опалубки (способ, рекомендуемый в первую очередь для пристраиваемых гаражей или рассчитанных на постоянное пребывание внутри).
• Увеличение площади опоры основания. В этом случае необходимо сделать более широкую и глубокую траншею и залить ее дно тощим бетоном. Полученная стяжка снизит нагрузку.
• Усиление ленточного монолита свайными опорами при строительстве гаража на склоне или неровных участках.
• Утепление вертикальных стен конструкции пенополистиролом.
• Обустройство отмостки, засыпка полученного фундамента не выбранным ранее грунтом, а смесью песка и щебня.

Вышеперечисленные способы не входят в стандартную схему действий при возведении фундамента гаража из пеноблоков своими руками и в той или иной степени увеличивают затраты, но они помогают снизить нагрузки и продлить срок службы конструкции. Крайней мерой считается полная замена почвы под основанием, ее используют при строительстве на торфяниках

К кладке стеновых блоков приступают не ранее, чем через месяц, важно рассчитать сроки правильно

Фундамент сборный из блоков

Иногда фундаменты делают из блоков. Эти блоки производят специально для того, чтобы они могли выдерживать специфическую нагрузку. С помощью блочного строительства можно получить морозоустойчивые и устойчивы к агрессивным средам конструкции. Блочные фундаменты стоят недорого, их можно монтировать в различной конфигурации.

Схема сборного фундамента

К недостаткам этого метода строительства следует отнести то, что для перемещения блоков может потребоваться специальная техника. Её привлечение увеличит себестоимость конструкции. Также вам придётся поработать со стыковочными швами. Эти швы могут стать слабым местом, пропуская холод. Поэтому потребуется установить теплоизоляцию.

Что нужно для сооружения основания

Жб блоки

Блоки ФБС обладают высокой жесткостью и устойчивостью. Это прекрасный строительный материал для строительства под стены любого типа. Лента из него прочна и основательна. Минусом является необходимость в использовании специальной техники. Укладка ФБС уместна при недостатке времени.

Сплошной бетон будет застывать и набирать прочность 21 день, а на ФБС можно сразу монтировать стены. Это оправдывает дополнительные расходы на спецтехнику.

Съемная и несъемная опалубка

Для несъемной опалубки используют пенополистирол — долговечный утеплитель

Фундамент может быть мелко заглубленным, чего достаточно на прочных грунтах с невысоким весом сооружения, и заглубленным под массивные стены. Для него изготавливается съемная опалубка из досок или ДСП, которые крепятся брусом. Брус вбивается в дно траншеи, обшивается. Для изготовления вентиляционных отверстий внутрь заливаются отрезки трубы. Во избежание вытекания бетона укладывается полиэтилен прямо на опалубку. Кроме избавления от подтекания, этот фокус позволит оставить доски чистыми и использовать в дальнейшем для чистовых работ.

Для несъемной опалубки применяются материалы с отличной теплоизоляцией. После этого отпадает необходимость в утеплении подвала и смотровой ямы. При строительстве отдельно стоящего гаража используется редко. Нужна при возведении гаража, прилегающего к дому. Полезна при использовании подвального помещения под мастерскую или подсобку. Из материалов используется пенополистирол, железобетон, металл.

Этапы строительства ленточного основания

Если вы рассчитываете обустроить фундамент своими руками под гараж из кирпича или блоков, то вы просто обязаны выбрать ленточный вариант основания.

Причем само обустройство подобного основания вам придется выполнять по следующему плану:

• Во-первых, расчистите место на площадке, удалив 20 сантиметров пронизанной корнями почвы.
• Во-вторых, нанесите на подготовленную почву контур основания, используя для этих целей угольник, веревки и полуметровые штыри. Причем техника разметки предполагает продвижение по контуру периметра от первого углового штыря ко второму и так далее. Месторасположение углов определяется мерными отрезками веревок, равными длине и ширине фундамента. Перпендикулярность граней основания контролируется угольником или сравнением диагоналей.
• В-третьих, отройте траншею вдоль линий границы фундамента. Глубина вашего «котлована» не должна превышать 120 сантиметров. Если геологические свойства почвы требуют большего, то вам придется подобрать другую технологию обустройства фундаментов. Ширина траншеи не может быть меньше 50 сантиметров.
• В-четвертых, досыпьте на дно траншеи 15-сантиметровый слой мелкофракционного щебня и 10-сантиметровый слой просеянного песка – такая «подушка» сработает как амортизатор, нивелирующий деформацию печения грунта.
• В-пятых, расстелите на дне траншеи, рулон геотекстиля – он обеспечит гидроизоляцию подошвы вашего основания.
• В-шестых, смонтируйте в траншее деревянную опалубку, скрепляя верхнюю кромку щитов поперечными стяжками. Внутреннюю часть опалубки, в данном случае, следует покрыть рубероидом. Он сработает как вертикальная гидроизоляция и облегчит процесс извлечения опалубки из траншеи.
• В-седьмых, соберите во внутренней полости опалубки арматурный каркас – два нижних и два верхних прута диаметром 12 миллиметров с вертикальными и горизонтальными перевязками из таких же прутов. Шаг размещения перевязок – 40-50 сантиметров.

После этого вам останется только залить раствор в опалубку и дождаться отвердения легированной щебнем цементно-песчаной смеси. То есть, спустя 2-3 недели можно приступать к строительству стен гаража.

Укладка контура

Подробно рассмотрев все сильные и слабые стороны ленточного фундамента, каждый проектировщик без сомнений и колебаний примет решение о том, насколько оправданным будет монтаж несущего контура для реализации конкретного девелоперского или инфраструктурного замысла.

• Нельзя упускать из внимания тот факт, что такой тип основания считается вовсе не дешевым.
• Именно по этой причине при постройке палаточных городков, торговых павильонов и прочих легких конструкций применяют практически незаглубленные модицификации ленты или же вообще отказываются от нее в пользу более доступных по стоимости фундаментов.
