Самостоятельная установка ворот из профнастила

Способы установки профлиста

Крепить профнастил можно несколькими способами:

1. Внахлест. Самый надежный способ установки. Нахлест делается на одну волну. Саморезы вкручивают до плотного соединения с поверхностью профлиста. Отверстия под метизы делаются предварительно, затем требуется их покрыть антикоррозийным средством.
2. Встык. Каждый сегмент забора нужно отдельно соединять с лагами. Как правило, крепежными элементами являются саморезы, которых требуется 2–4 шт. на один стык. Снизу для увеличения жесткости вкручивают дополнительные метизы. Отверстия для монтажа делаются предварительно. По диаметру они должны немного превышать сечение самореза. На участках стыка профлиста крепят нащельники.

Нужно отметить, что вне зависимости от выбранного варианта установки правильное крепление саморезов возможно, только если использовать строительный уровень, устанавливая верхнюю линию листа. Это позволит обеспечить ровный крепеж профлиста к каркасу ограждения.

Если производить крепление профлиста самому саморезами, нужно учитывать следующие нюансы:

1. Чтобы установка профлиста для забора была быстрей, в местах, в которых в профиль будут ввинчиваться метизы, нужно сделать отметки фломастером.
2. Вначале требуется зафиксировать края листов, определить их вертикальность, после чего крепить промежуточные метизы.
3. Если лаги из дерева и саморез во время крепления проворачивается, можно прибить на участке крепежа маленькую щепку.
4. Для обрезания профлиста следует воспользоваться ножницами по металлу. Не советуют использовать болгарку. Искры при работе повредят защитный слой, материал будет подвержен коррозийным процессам.

Желательно их лучше накрыть стальной планкой, подобрав ее в тон, как и ограждение, вкрутив саморезы с интервалом 35 см.

На видео можно посмотреть инструкцию по креплению профнастила саморезами.

Пошаговая инструкция монтажа

Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.

Пошаговая инструкция установки опор:

Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части

Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.

Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня

Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.

Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

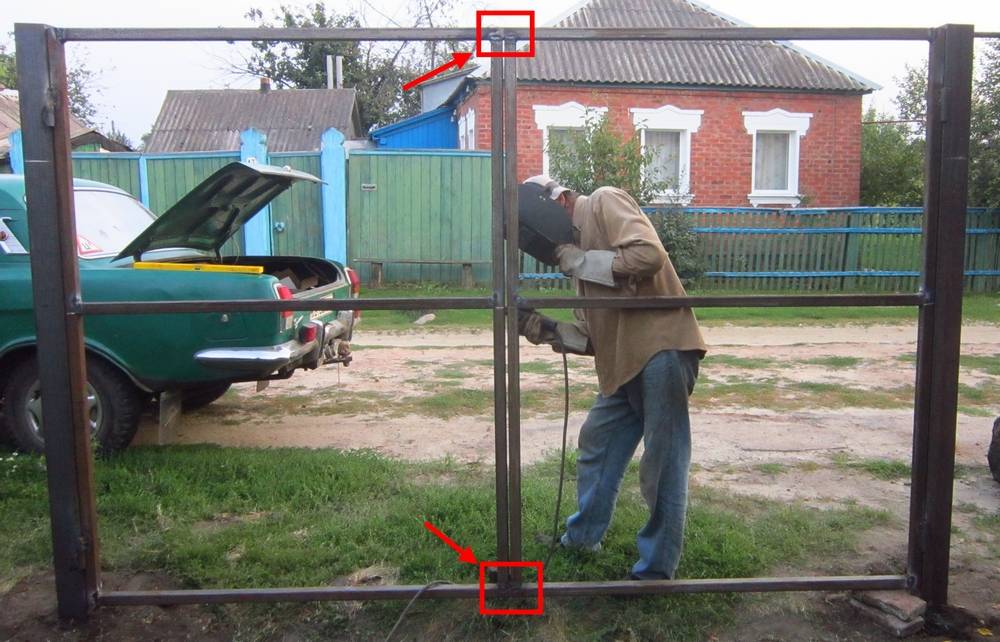

Пошаговая инструкция по сборке каркаса

1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.

2. Свариваем раму по технологии дуговой сварки.

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.

4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.

5. Зачищаем все сварные швы используя болгарку.

6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.

7. Красим трубу, чтобы защитить металл от коррозии.

8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.

9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.

10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.

11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;
• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

1. Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

2. После этого они привариваются к нижней и верхней планке рамы.
3. Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
4. Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
5. В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег. При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю

При бетонировании важно помнить. что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

ЧИТАТЬ ТАКЖЕ: Что Делать Если Сосед Переставил Забор На Мой Участок

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.

Они гарантируют наличие свободного пространства. которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры .

Недостатками такой системы установки ворот являются:

Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
Срок службы такого механизма ниже, чем у распашных ворот.
Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны. поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь .

Ворота с элементами ковки, помимо оригинального дизайна. отличаются высокой прочностью .

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают. что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

Варианты ворот

На сегодняшний день известно несколько разновидностей ворот, классифицировать которые можно по механизму открывания и закрывания. Выше были описаны распашные ворота, которые являются наиболее популярными. В качестве их основного недостатка выступает необходимость выделения большого количества свободного пространства. А вот для самостоятельного изготовления такая конструкция подходит больше прочих.

Рассматривая варианты ворот из профлиста, своими руками вы можете изготовить откатную систему, которая позволяет экономить место, ведь передвигаться полотно будет по нижней и верхней рельсам. Ворота могут быть ещё и подъемными. Наиболее часто они устанавливаются в гаражах и других сооружениях.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Какой металлопрофиль выбрать: советы мастерам

Перед тем выбирать профнастил, необходимо разобраться с его видами. На современном рынке можно найти такие марки:

• «С» — производится из профильного листа, оцинкованного с маленькой высотой рёбер. Имеет высокую прочность и лёгкость.
• «НС» — Обладает большой высотой гофры и толщиной листа. Так как данная марка более прочная, то она и является более тяжёлой.
• «Н» — это тяжёлая марка профнастила с высоким уровнем прочности и применяется в основном для обшивки больших сооружений.

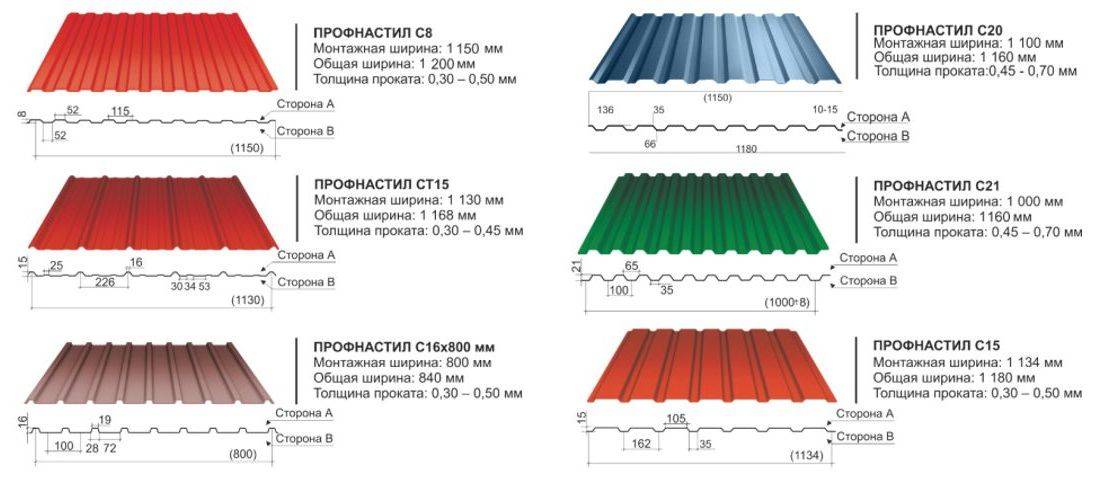

  таблица маркировки листов профнастила для изготовления различных конструкций

Самый оптимальный вариант для сооружения распашных ворот — это марка С8 или С10. Здесь число обозначает высоту гофры (волны). Толщина листа, рекомендуемая мастерами, должна быть не меньше 0,4 мм, но лучше всего взять более толстый материал. Так как готовые ворота будут весить около 50 кг, то дополнительных подъёмных механизмов для их поднятия не потребуется. Нужен будет всего один помощник.

Виды профнастила для изготовления распашных ворот

Выполняем подготовительные работы

Перед изготовлением ворот обязательно нужно сделать эскиз с указанием размеров всех элементов (при этом необходимо обязательно учесть размеры используемых листов). Затем профили разрезаются и свариваются между собой, в точном соответствии с эскизом или схемой

Особенно важно на этом этапе создать конструкцию строго прямоугольной формы. Для точного соединения составляющих основы, важно выбрать идеально ровную поверхность

Как этого добиться на практике? Прежде всего, поверхность для работ по сварке должна быть идеально плоской и из негорючего материала. Заранее позаботьтесь о приборе контроля прямых углов (это могут быть два деревянных бруса, перпендикулярно сбитые между собой).

Монтаж — ответственная и важная часть работы по их установке

Именно в этой конструкции будут стыковаться составляющие основы ворот, в черновом виде скрепляться сваркой. Если всё прошло удачно, капитальное обваривание проводят в другом месте. Если каркас изготовлен верно, — полученная конструкция будет прямоугольной формы. Вспоминаем школьные уроки геометрии, измеряем диагонали полученного четырёхугольника. И, если длины получились равными, — мы всё сделали верно. Думаю, не нужно напоминать, что в процессе работ замеры и контроль за правильностью сварки должны быть постоянными.

Не забываем о вертикальной прочности конструкции. Ведь нагрузка будет идти и от каркаса, и от листов профнастила, да и от вспомогательных металлоизделий (те же саморезы). Для придания конструкции дополнительной прочности и жесткости, створки дополняют горизонтальными составляющими (иногда, при большой величине ворот, целесообразно диагональное соединение конструкции). В результате, жёсткость нашего каркаса будет гораздо больше.

Как крепить металлопрофиль на забор

Перед приобретением профлиста нужно предварительно выбрать расцветку, вид покрытия, материал изготовления. Помимо этого, требуется правильно рассчитать количество металлического профиля и крепежных элементов.

Только затем можно начинать сооружение забора. Определившись с местом установки калитки и ворот, сделав разметку, устанавливают опорные столбы под будущее ограждение. От материала изготовления опор зависит, как будет производиться крепление профнастила на каркас:

1. Организация кирпичных и каменных опор – процесс продолжительный, трудоемкий и дорогой, из-за высокой цены стройматериалов. Но установленным столбам не требуется дальнейшая отделка, а при правильной технологии возведения опоры простоят долгое время. Прикручивать профлист на ограждение с этими стойками нужно не на кирпич, а к установленным горизонтально перемычкам.
2. Столбы из дерева – это бюджетный способ сооружения забора. Каркас из бруса можно быстро собрать, поэтому часто монтаж делается своими руками. Однако профессионалы не советуют выбирать древесину в качестве опор для постоянного ограждения из профнастила. Даже во время регулярного ухода забор простоит не более 10 лет. Эту конструкцию лучше ставить под временные изгороди.
3. Чтобы правильно прикрутить профнастил на ограду из дерева, требуется вначале закрепить стальной уголок, после чего следует крепить профлист саморезами. В качестве альтернативы можно сразу фиксировать саморезами металлопрофиль к деревянной планке, но по надежности такой способ крепления менее прочный.
4. Металлическая профтруба идеально подходит для крепежа забора из профлиста. Есть только один момент – столбы требуется обработать антикоррозийным средством, так можно защитить металл. Для улучшения эстетических свойств ограждение нужно покрасить.

Крепиться поперечины к опорам могут несколькими способами:

1. Стыковка с помощью сварки, когда перемычки крепят горизонтально между опорами или перед столбами со стороны улицы. Более прочной конструкция будет при первом варианте крепления.
2. Крестообразными кронштейнами. Это выгнутые по краям пластины, закрепляющиеся саморезами к лагам. В таком случае сварочные работы не требуются.

Если опыта сварщика нет, стоит выбрать первый способ устройства лаг.

Расчёт количества материала

Для того чтобы не переплатить и не столкнуться с проблемой необходимости посещать магазин в процессе изготовления ворот, вы должны осуществить грамотный расчет. Он предусматривает проведение нескольких несложных манипуляций.

Для того чтобы определить, какое количество профлиста понадобится, вы должны рассчитать площадь каркаса. Затем методом перемножения ширины на высоту следует рассчитать площадь одного профнастила. Затем первое значение делится на второе. Это позволит понять, сколько листов необходимо приобрести. Для того чтобы ворота из профлиста, расчет которых вы можете осуществить самостоятельно, можно было изготовить с меньшим количеством остатка, изготавливать каркас необходимо с учётом размеров приобретаемого листа.

Заключение

Толщину профлиста вам определять не придется, ведь она уже выбрана мастерами методом проб и ошибок. Единственное, над чем вам придется поработать, – это чертеж. Но это, только в том случае, когда вам не подойдет тот, что представлен в статье.

Важно еще и подобрать материал. Даже если выделенный бюджет внушителен, не стоит приобретать кровельный профлист, ведь такая покупка не будет оправдана

Кроме того, дополнительно придется тратиться на спецтехнику, а на внешний вид конструкции это никак не повлияет. Лучше потратить средства на кованые элементы, которые лягут в основу рамы. Можно дополнительно установить еще и декор, а также дополнить систему автоматикой.
