Рольставни на гаражные ворота: как правильно установить

Рольставни своими руками

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса.

И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках.

Это важно!

Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней.

Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним.

Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки.

Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго.

Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

1. дрель;
2. сверла по металлу и камню;
3. шуруповерт;
4. ножницы по металлу;
5. плоскогубцы;
6. заклепочник;
7. гаечные ключи;
8. отвертки;
9. молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи. Но важно соблюдать аккуратность при выполнении всех этапов

Но важно соблюдать аккуратность при выполнении всех этапов

Обратите внимание!

Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом

При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует. При работе конструкции не должно быть слышно посторонних звуков

Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Виды и конструкция рольставней для ворот гаража

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

Основная комплектация рольставней для гаража:

• полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
• вертикальные металлические направляющие для движения полотна;
• вал, на который наматываются ламели – устанавливается над проемом ворот;
• вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
• электрический или механический привод для подъема и опускания ворот;
• запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

• пульт дистанционного управления;
• охранная и пожарная сигнализация;
• автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
• дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Гаражные ворота-рольставни и их монтаж

Одним из недостатков рольставней для гаража считают поломки их автоматики. Однако специалисты, продающие эти конструкции, говорят, что бесперебойная работа может быть обеспечена грамотной установкой. Кроме того, от правильного монтажа зависит и внешняя привлекательность ворот.

Перед заказом и покупкой ворот обычно на место приезжает специалист, который тщательно измеряет проем, указывает в заявке толщину стен, а также материал, из которого они сделаны. Отметим, что рольставни устанавливаются на гладкую поверхность без штукатурного мусора и трещин. Допустим перепад в 1-5 мм.

Есть несколько типов монтажа: накладной, встроенный (на картинке), комбинированный.

1. Накладная установка — наиболее простой способ, который доступен даже непрофессионалу. Достаточно иметь некоторые навыки в сборке конструкций, понимать инструкцию по установке и иметь помощника. Из-за солидного веса устройства установить роллету без ассистента практически невозможно. Накладной монтаж бывает внешним и внутренним, с точки зрения дизайна для гаража лучше выбрать внутреннее расположение механизма.
2. При встроенном монтаже, который нужно осуществлять при наличии опыта установки, необходимо короб с валом закрепить под проемом. Это более трудоемкий процесс по сравнению с накладным монтажом, и лучше его производить специалистам. Ворота смотрятся гармоничнее, когда короб не выделяется на фасаде, но для этого требуются дополнительные работы. Например, надо подгонять проем гаража для монтирования рольставней, изготавливать внутренние крепления короба вала. После всего желательно провести финишные работы для отделки поверхности короба, чтобы он не был заметен.
3. Комбинированный способ монтажа используется, когда по каким-то техническим характеристикам стен проема встроенный тип установки не удается осуществить.

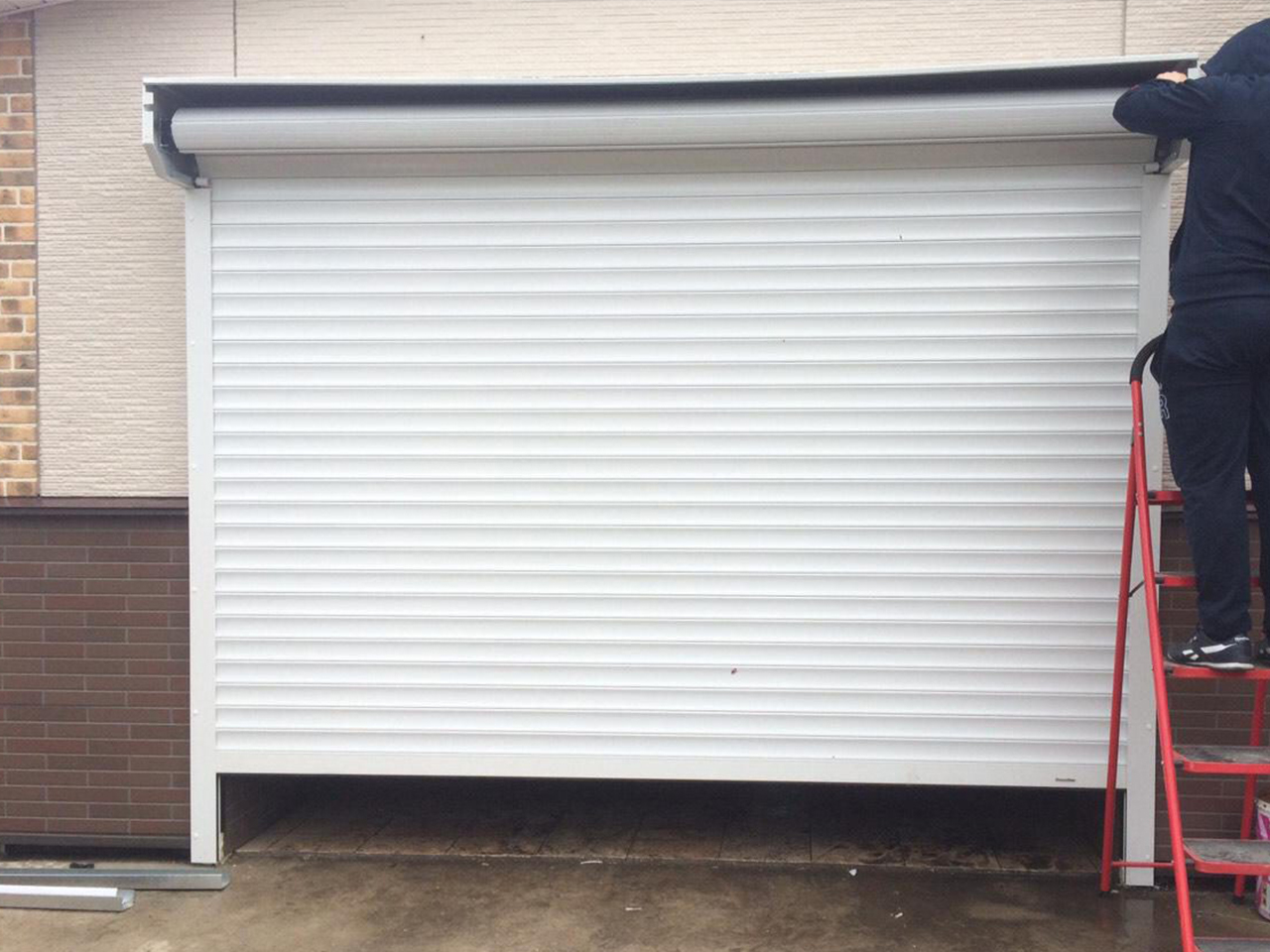

Установка своими руками гаражных ворот рольставней

Конечно, обустроить гаражные ворота лучше всего смогут специалисты

Но, беря во внимание то, что стоит это недешево, а сама работа не так сложна, как может показаться на первый взгляд, то лучше всего гаражные ворота рольставни установить своими руками

Установка своими руками гаражных ворот рольставней

Виды монтажа

Есть несколько вариантов, которые применяются для того, чтобы своими руками установить рольставни на гараж:

• Накладной монтаж – самый простой, встречается наиболее часто. Его применяют в случае, если постройка гаража завершена и никаких реконструкций в будущем не предвидится. При этом короб рольставни на гаражные ворота устанавливают на стену наружной части проема.
• Встроенный монтаж – короб размещают в нише проема двери. При этом фасад будет без каких-либо выступающих элементов.
• Комбинированный монтаж. Выбирают вид монтажа в соответствии с особенностями гаража, его несущих стен, дверным проемом.

Подготовка к работе

Перед тем как начинать обустраивать рольставни на гараж, нужно сравнить размеры диагоналей дверного проема. Разность не должна превышать 5 мм.

Для того чтобы своими руками установить рольставни, необходимо подготовить следующие инструменты:

• Дрель, перфоратор, а также набор сверл;
• Рулетка и строительный уровень;
• Шуруповерт;
• Пассатижи и молоток;
• Ножницы для металла;
• Гаечные ключи и отвертки;
• Если устанавливается автопривод – набор электрика.

Для того чтобы своими руками подключить привод, понадобится мультиметр и отвертка индикаторная. Заделку зазоров или швов производят с помощью монтажной пены или любых подходящих герметиков.

Поэтапная установка рольставней

Поэтапная установка рольставней

В самом начале нужно подготовить и собрать своими руками каркас. Для этого через каждых полметра на направляющих делают отверстия для крепления.

Эти отверстия вверху и внизу не должны превышать расстояние от края обреза свыше 150 мм.

Дальше необходимо:

1. Каркас приложить к месту установки.
2. Проверить уровнем симметричность проема.
3. Просверлить своими руками отверстия на коробе и шинах, предварительно сделав пометки в дверном проеме.
4. Установить каркас. Во избежание перекосов, проверить правильность установки шин и короба.
5. Согласно схеме части электроуправления присоединить к электроприводу.
6. Собрать полотно рольставни.
7. Зафиксировав тяговые части к приводу, поместить пружины в сделанные отверстия.
8. С помощью стопоров ограничить крайние положения спуска и поднятия.
9. Провести проверку правильности установки полотна.
10. Ликвидировать своими руками возможные швы и отверстия.

Установка рольставней

Установочные работы

После того, как владелец полностью изучит инструкцию установки роллетных ворот, он без особых трудностей установит их своими собственными руками. Перед началом работы необходимо проверить готовность портала для монтажа конструкции (как и для чего это делать, описывалось ранее). Планируя подключение электрического привода, стоит подумать и о проводке.

Крепление направляющих

Для установки креплений рулонных ворот нужно:

1. Отметить, где будут находиться отверстия.
2. Просверлить стенки для крепежа.
3. С помощью сверла сделать отверстия для заглушек.

Монтаж роллет

Для монтажа роллетного полотна нужно установить столбы на фундаменте. Сильно углублять их не стоит, а лишь должным образом армировать. Сверху стойки соединяются благодаря перемычке или стальной балке. Над воротами делают крышу, чтобы была защита от осадков.

Установку начинают со сборки каркаса, в виде буквы П. Все работы стоит проводить на полу. Верхнюю часть каркаса оборудуют коробом с валом, а боковые – шинами. Готовые ворота прикрепляются к стенкам строения. После полотно необходимо намотать на вал.

Для повышения стойкости ко взлому владельцу стоит подумать о замке или профиле с ригелями, а также цилиндром.

Установка автоматики

Роллетные ворота могут оснащаться автоматикой, благодаря чему их открытие и закрытие происходит без активных действий со стороны человека.

Автоматика управляется при помощи пульта или благодаря клавишам. Если здание гаража небольшое, его можно открыть благодаря кардану.

Делать ли автоматический механизм привода открытия и закрытия ворот или нет – решение нужно принимать во время составления проекта.

Лучше всего отдать предпочтение мотору, который имеет крутящий момент с запасом.

Технология монтажа

Монтаж гаражных рольставней возможно осуществить как с помощью услуг специализированных компаний, так и самостоятельно, в случае наличия определенного опыта работы со строительным инструментом. Для установки рольворот предпочтительнее использовать полиуретан. В отличие от монтажной пены этот синтетический полимер имеет более высокую степень прочности и звукоизоляции. Выбор направления открывания роллет определяет способ крепления направляющих шин. Самым распространенным и популярным способом является открывание по типу “сверху-вниз”. Также ворота могут открываться справа налево либо наоборот. Для направляющих обязательно выделяется дополнительное место (порядка 15 см) с двух сторон по бокам ворот. Также необходимо предусмотреть место для установки защитного короба (около 30 см).

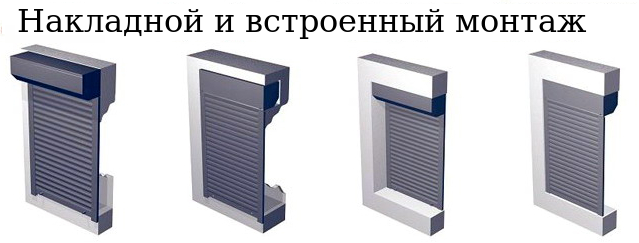

Разновидности монтажа

Установка ворот рольставни может быть произведена одним из следующих способов:

накладной монтаж — короб ворот крепится на проем с наружной или внутренней стороны. Такой способ отличается простой и может быть выполнен своими руками;

Установка накладным способом

встроенный монтаж — основной короб ворот располагается внутри проема и не виден ни с какой стороны. Такой способ крепления отличается большей трудоемкостью и, как правило, выполняется профессиональными монтажниками;

Установка рольствней скрытым способом

комбинированный монтаж (короб ворот устанавливается в специально обустроенной нише).

Как самостоятельно произвести монтаж ворот, смотрите на видео.

Наиболее популярными производителями ворот типа рольствни являются немецкая компания Hormann, выпускающая дорогостоящие изделия из качественных материалов, российская компания DoorHan, специализирующая на изготовлении продукции эконом класса, и белорусский концерн Alutech, преимущественно изготавливающий алюминиевые рольставни с автоматическими системами управления.

Какими бывают системы управления

Особенности монтажа роллетных ворот своими руками предполагают выбор одного из видов управления системой. Она может быть ручной, либо автоматизированной. Последний вариант вращается собственными силами, а первый – с помощью электрического тока. Здесь существует возможность оснащения устройства функцией «автоматического отпирания». Она понадобится при отключении электрической энергии.

Конструкцией можно управлять такими способами:

1. Настенный выключатель.
2. Пульт дистанционного управления.
3. Подключение устройств интеллектуальной системы (датчиков света, температуры, времени).

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

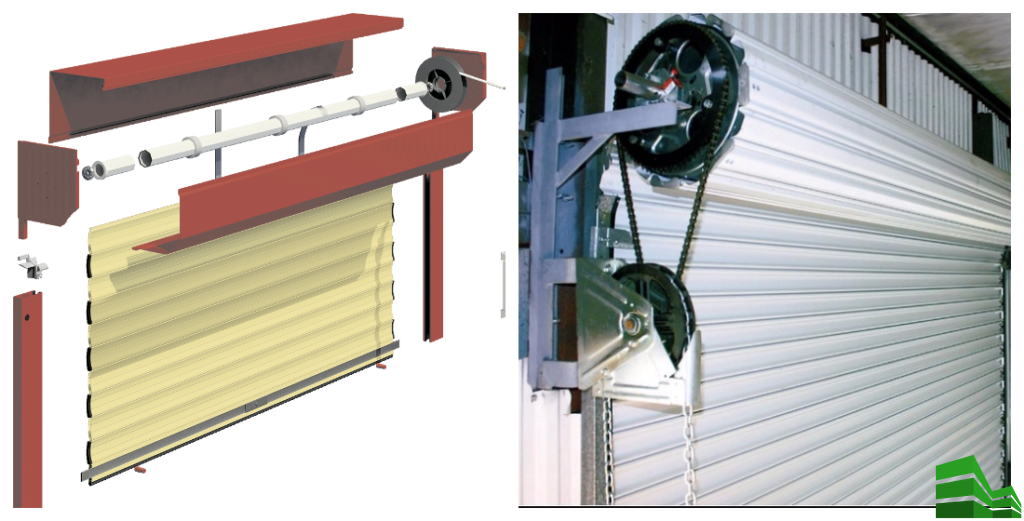

Гаражные ворота рольставни: конструкция

Для того чтобы правильно установить рольставни на въезде в гараж, перед началом работ следует изучить их конструкцию. Основные части рольставен следующие:

• направляющие: по ним передвигается полотно ворот;
• ламели (бывают различной ширины): соединенные вместе, образуют полотно;
• шарниры: служат для соединения ламелей;
• механизм привода (может быть ручной или автоматический);
• приемный вал;
• элементы крепежа и фурнитура (замки, ручки, блоки управления).

В зависимости от материала полотна, гаражные рольставни делятся на:

• цельные стальные (самый дешевый вариант);
• цельноалюминиевые;
• алюминиевые пустотелые (сэндвич-панели) с теплоизоляционным заполнителем.

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Установка своими руками гаражных ворот рольставней

Конечно, обустроить гаражные ворота лучше всего смогут специалисты

Но, беря во внимание то, что стоит это недешево, а сама работа не так сложна, как может показаться на первый взгляд, то лучше всего гаражные ворота рольставни установить своими руками

Установка своими руками гаражных ворот рольставней

Виды монтажа

Есть несколько вариантов, которые применяются для того, чтобы своими руками установить рольставни на гараж:

• Накладной монтаж – самый простой, встречается наиболее часто. Его применяют в случае, если постройка гаража завершена и никаких реконструкций в будущем не предвидится. При этом короб рольставни на гаражные ворота устанавливают на стену наружной части проема.
• Встроенный монтаж – короб размещают в нише проема двери. При этом фасад будет без каких-либо выступающих элементов.
• Комбинированный монтаж. Выбирают вид монтажа в соответствии с особенностями гаража, его несущих стен, дверным проемом.

Подготовка к работе

Перед тем как начинать обустраивать рольставни на гараж, нужно сравнить размеры диагоналей дверного проема. Разность не должна превышать 5 мм.

Для того чтобы своими руками установить рольставни, необходимо подготовить следующие инструменты:

• Дрель, перфоратор, а также набор сверл;
• Рулетка и строительный уровень;
• Шуруповерт;
• Пассатижи и молоток;
• Ножницы для металла;
• Гаечные ключи и отвертки;
• Если устанавливается автопривод – набор электрика.

Для того чтобы своими руками подключить привод, понадобится мультиметр и отвертка индикаторная. Заделку зазоров или швов производят с помощью монтажной пены или любых подходящих герметиков.

Поэтапная установка рольставней

Поэтапная установка рольставней

В самом начале нужно подготовить и собрать своими руками каркас. Для этого через каждых полметра на направляющих делают отверстия для крепления.

Эти отверстия вверху и внизу не должны превышать расстояние от края обреза свыше 150 мм.

Дальше необходимо:

1. Каркас приложить к месту установки.
2. Проверить уровнем симметричность проема.
3. Просверлить своими руками отверстия на коробе и шинах, предварительно сделав пометки в дверном проеме.
4. Установить каркас. Во избежание перекосов, проверить правильность установки шин и короба.
5. Согласно схеме части электроуправления присоединить к электроприводу.
6. Собрать полотно рольставни.
7. Зафиксировав тяговые части к приводу, поместить пружины в сделанные отверстия.
8. С помощью стопоров ограничить крайние положения спуска и поднятия.
9. Провести проверку правильности установки полотна.
10. Ликвидировать своими руками возможные швы и отверстия.

Установка рольставней

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.
