Как сделать гараж-ракушку разных размеров

Отделка ракушки

Любая поверхность гаража-ракушки должна выдерживать механическую нагрузку, воздействие агрессивных веществ, влаги и паров бензина.

Основные требования к отделке:

• Для стен – должен хорошо переносить механические воздействия;
• Потолок желательно покрыть материалом, способным выдерживать влагу и пары агрессивных жидкостей;
• Огнестойкость облицовки;
• Стойкость к воздействию химических веществ;
• Стойкость к изменениям температуры – это имеет большое значение, если гараж не обогревается;
• Простота в очистке, стойкость к воздействию чистящих веществ;
• Срок службы материала.

Кроме этих характеристик, не забывайте что отделка гаража, как и любого другого помещения, должна выглядеть привлекательно.

Свойства отделочных материалов

Опираясь на названные выше характеристики, можно проанализировать различные варианты облицовки и учесть их достоинства и недостатки.

Гипсокартон. Часто для выравнивания и отделки поверхности стен в гараже применяют этот материал. Листы ГВЛ крепят прямо к стене с помощью клея или монтируют на металлическую обрешётку. Каркас необходим, если поверхность слишком неровная или если требуется утеплить помещение. Правда, слой утеплителя займёт часть свободного пространства.

Вагонка. Её производят из пластика или натуральной древесины. По характеристикам это хороший материал для отделки гаража:

• Просто крепить на поверхность стен;
• Панели вагонки можно монтировать как горизонтально, так и в вертикальном направлении;
• Обрешётка для этого материала позволяет сформировать свободное пространство, в которое удобно уложить утеплитель: минеральную вату, пенопласт или пенополистирол.

Пластиковые панели. Как и другие материалы, имеют плюсы, и минусы. В первую очередь обязательно учитывайте, что в гараже нужно использовать только материал, предназначенный для гаража или для отделки фасадов, особенно в неотапливаемых помещениях.

Листы ОСП. Этот материал состоит из нескольких слоёв, изготовленных из тонкой древесины.

К плюсам ОСП относят:

• Почти не поглощает влагу – по этой причине листы не начнут разбухать или деформироваться, и на них не появится плесень;
• Продолжительный срок службы материала;
• Небольшая масса – по этой причине листы легко крепить к поверхности стен;
• Хорошие качества звуко- и теплоизоляции;
• Антисептические компоненты, находящиеся в составе ОСП, предотвращают появление насекомых, развитие вредных микроорганизмов и предотвращают биологическое разложение материала;
• Низкая стоимость по сравнению с другими материалами для отделки стен.

К недостаткам этого материала относят содержание в листах формальдегида и высокую степень горючести – Г4.

После окончания отделки работы по постройке гаража-ракушки можно считать оконченными. Если у вас недостаточно знаний или сил, то можно обратиться к услугам профессионалов. Нет необходимости платить им за полный объём работ, можно пригласить их для подготовки чертежей, получить необходимые консультации или доверить сварочные работы. При покупке нужных материалов и самостоятельном проведении работ новый гараж-ракушка стандартных габаритов обойдётся вам значительно дешевле, чем стационарный гараж.

В последнее время не только в мегаполисах очень актуальна проблема парковок. Выход из сложной ситуации с парковочными местами заключается в установке элементарного, но вместе с тем надежного гаража-ракушки. Такая конструкция удобна даже для небольшого семейного бюджета.

Керамзитоблоки

Этот материал не так популярен в строительстве гаражей, как газобетон или шлакоблоки, но в условиях сурового климата ему нет равных по показателю теплопроводности. К традиционной для бетонных блоков основе из цемента, песка и воды добавляют керамзит (гранулы размером 5-40 мм). Керамзит – легкий, но достаточно прочный материал, а за счет своей пористой структуры он хорошо сохраняет тепло, потому чем больше керамзита в составе блока, тем более высокий уровень теплоизоляции можно получить в итоге.

Плюсы:

• отличные теплоизоляционные свойства, потому материал незаменим в северных районах;
• как и для прочих бетонных блоков, для керамзитоблоков характерен небольшой вес и крупный размер, за счет чего строительство будет продвигаться быстро, при этом удастся обойтись облегченным фундаментом;
• прочность, долговечность до 100 лет;
• паропроницаемость и экологичность;
• минимальные показатели усадки;
• устойчивость к морозам, перепадам температур, повышенной влажности, грызунам, плесени;
• относительно небольшая цена.

Казалось бы, перед нами идеальный материал, но свои минусы есть и у него:

• трудности в обработке блоков. Если ячеистые бетоны можно резать ножовкой, то для керамзитобетона придется использовать пилу с зубьями из победита;
• сложности при креплении, но использовать анкерные болты и дюбели можно;
• не очень симпатичная поверхность, потому стены придется облицовывать.

Так как любой автовладелец хочет обустроить для своей машины теплое и сухое укрытие, то популярность блоков из керамзитобетона только возрастает.

Также при строительстве гаражей используют и другие блоки, но из-за наличия у них критических недостатков мы бы не рекомендовали их к применению. Так, например, газосиликатные блоки отличаются высокой гигроскопичностью, а блоки из полистиролбетона имеют невысокую прочность, потому можно столкнуться с трудностями при монтаже ворот. Неплохим вариантом мог бы стать арболит, который имеет шикарные теплоизоляционные качества, но он боится влаги, морозов и стоит дороже газобетона.

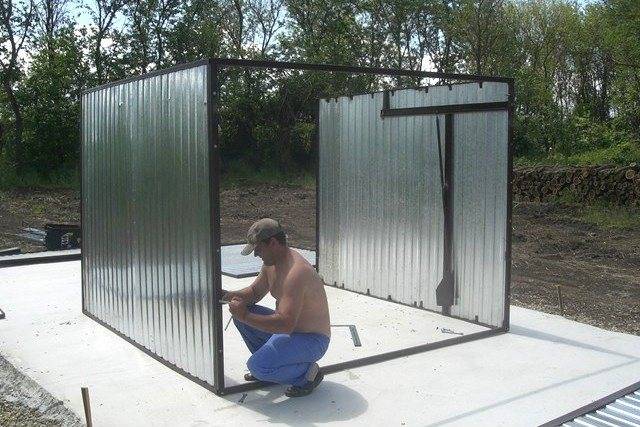

Установка гаража на месте

Совет: Для облегчения работ собранные рамы фиксируются подпорками, которые после окончания работ удаляются. Затяжка болтовых соединений предварительно выполняется «вполсилы». После установки всех узлов конструкции производится окончательная фиксация.

Порядок монтажа подготовленных секций:

• Укрепляется укосинами каркас задней стенки.
• Устанавливается первая секция боковины.
• Контролируются с помощью уровня возможные отклонения.
• Отверстия под болты сверлятся сквозь две рамы. Размещаются они примерно в 20 сантиметрах от низа и верха каркаса.
• Слегка фиксируются метизами.
• Аналогично монтируется другая сторона.
• К боковым каркасам крепятся вторые рамы стены.
• Устанавливаются три поперечные нижние лаги с шагом по два метра.
• Г-образной распоркой соединяются передние вертикальные стойки на боковых сторонах. При этом ее пластины должны быть обращены внутрь гаража.
• Такие же действия выполняются и вверху металлической конструкции.
• Выполняется монтаж четырех распорок с расстоянием между ними 1,5 метра.
• Установка последней перекладины формирует контур ворот для гаража.
• Все крепежные элементы основательно затягиваются.
• Для крепления ворот привариваются шарниры.

Совет: При монтаже зазор между створками и вертикальными стойками должен составлять примерно 2,5 сантиметра, а просвет между створками двери около 1,5 сантиметров.

• На рамы ворот крепятся ушки для установки навесного замка.
• Каркас обшивается профилированными листами. Вертикально их располагают на стенах с нахлестом в одну волну. Крепеж ставится в каждый второй прогиб. Для защиты конструкции от дождя и снега в углах гаража, снаружи ставятся специальные доборные элементы.
• Накрывается кровля. Начинается покрытие гаража с нижней части его крыши (см. Чем покрыть крышу гаража: подбираем вариант). Профилированный лист при этом должен выступать не менее 40 миллиметров за линию карниза, образуя свес.

Как устроен пенал-гараж, размеры для его изготовления и порядок сборки конструкции хорошо показывает.

http://1pogarazham.ru

Как и многие другие приятные нововведения, ракушка
появилась после 91-го года, когда серьезные перемены в законодательстве дали возможность приравнять такую конструкцию к простым тентам, избавляя себя от необходимости оформления бумаг на него. Благодаря этому, в короткий срок, ракушки
стали мегапопулярными.

Компактные, легкие, они появились во всех городах и поселках, причем делалось это без какого согласования с чиновниками, что было радостью для автомобилистов
, ведь ни для кого не секрет, что одно хождение по бесконечности кабинетов бюрократов, может вывести из терпения даже самого терпеливого человека, что уж говорить за траты.

Но… многое изменилось и не в лучшую сторону с 2006 года
, когда новые власти задумались о том, с кого бы еще вытянуть копеечку, другую.

Решение пришло быстро: нужно заставить платить хозяев ракушек
, которых – тысячи тысяч.

В 2006 году было объявлено постановление Правительства РФ, согласно которому, владелец гаража ракушки обязан выкупать землю
, на которой стоит конструкция.

«Благородные» чиновники предложили даже свою цену – 300-360 тыс. руб.
за участок, в противном случае, гараж может быть снесен, как незаконная постройка. Разумеется, такое решение стало резонансным в обществе автомобилистов, но…

Поэтому, прежде, чем ставить ракушку
, продумайте дальнейший ход событий. Лучше всего ставить его на своей земле, в частном владении, тогда никакие юридические моменты не испортят настроение.

Итак, плюсами гаража-пенала является следующее:

• защита автомобиля от вандалов, дождей, солнечных лучей;
• создание места для склада инвентаря, рабочего инструмента;
• легкость конструирования;
• экономичность.

К минусам можно отнести несколько пунктов:

• простенький внешний вид;
• с 2006 года проблемным моментом стало право собственности на участок, на котором стоит пенал;
• также следует помнить, что нельзя ставить ракушку на канализационных люках или на пути у проезжающей спецтехники (пожарной, скорой помощи и др.).

Об истории, законах, плюсах и минусах мы поговорили, теперь, приступим к главному вопросу: технологии сооружения
. Но прежде, надо подготовить участок для будущей ракушки.

Гараж ракушка: плюсы и минусы

Классический гараж «ракушка» используется для хранения легкового автомобиля. Как правило, он состоит из двух стальных или железобетонных створок. Одна из них прочно зафиксирована и стоит на полу. А вот вторая, подобно воротам, открывается. Она поднимается, проворачивается и ложится поверх основы ворот.

Для изготовления гаража используется прочный металл. Толстые листы, как правило, и весят достаточно много. Обычно их вес находится в пределах тонны. Поэтому работать с ними без использования специальной техники бывает трудно.

Также нельзя не отметить и тот факт, что ракушку практически невозможно поднять и передвинуть без крана.

Безопасность

Конструкция, сделанная из двух створок, многими считается уязвимой. Ведь в щель между ними может легко попадать снег или капли дождя. Для того чтобы дополнительно защитить авто, специалисты рекомендуют использовать различные уплотнители. В качестве альтернативы покупают и брезентовые накидки. Впрочем, этот вариант тоже рискованный, поскольку под брезентом металл может покрыться ржавчиной.

Альтернативой и выходом из положения становится гараж-ракушка или гараж-пенал. Это конструкция, которая представляет собой компактное и удобное сооружение. Главное преимущество гаража-ракушки в том, что его можно строить без официального разрешения (если речь идет об узаконенном личном земельном участке).

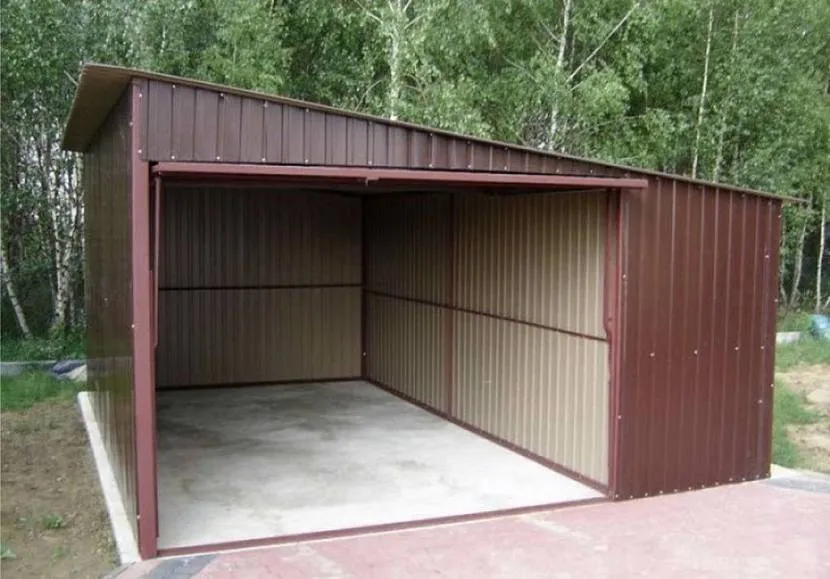

Гараж-ракушка

Для изготовления гаража-пенала используются жесткие холоднопрокатные материалы. В частности, речь идет о гофрированном профнастиле, «волны» которого обеспечивают строению беспрецедентную прочность.

Гараж-ракушка

Такая конструкция была крайне популярна во времена Советского союза, но в наше время ее популярность возросла в силу многих причин, которые будут описаны ниже.

Чтобы возвести полноценную конструкцию, которая сослужит долгую службу, понадобятся следующие материалы:

• профиль из металла;
• профилированные листы;
• листовой прокат;
• болты;
• петли;
• винты с прессшайбой;
• пенопласт;
• жидкие гвозди.

Благодаря свои компактным размерам и простой установке гараж пенал или ракушка становится тем единственным выходом из ситуации, когда решается проблема сохранности автомобиля и возможности спокойно отдыхать в ночные часы без страха, что машина за это время исчезнет в неизвестном направлении.

Металлические гаражи ракушки имеют свои неоспоримые плюсы:

• надежность конструкции (к автомобилю не подберется даже самый находчивый угонщик);
• защита от плохих погодных условий (транспорт, покрытый снегом или поливаемый в течение дня дождем – это зрелище «разбивает сердце» автолюбителю);
• простота монтажа (не нужен фундамент, обшивка устанавливается на каркас);
• ракушку или пенал можно разобрать и транспортировать в любое другое удобное место;
• если есть в собственности земельный участок, на возведение гаража не требуется разрешение административных органов;
• возможность использования помещения и в других целях (хранение инструментов, например);
• экономичность (денежные затраты минимальны, в среднем ракушка или пенал обходятся в 35000 рублей);
• компактные размеры (гараж ракушка пенал не создает сложностей другим автомобилистам, даже если размещен на придомовой территории многоквартирного дома).

К недостаткам относится:

• постепенная порча металлических деталей, подвергающихся коррозии;
• высокая теплопроводность;
• теснота в помещении;
• скромный внешний вид.

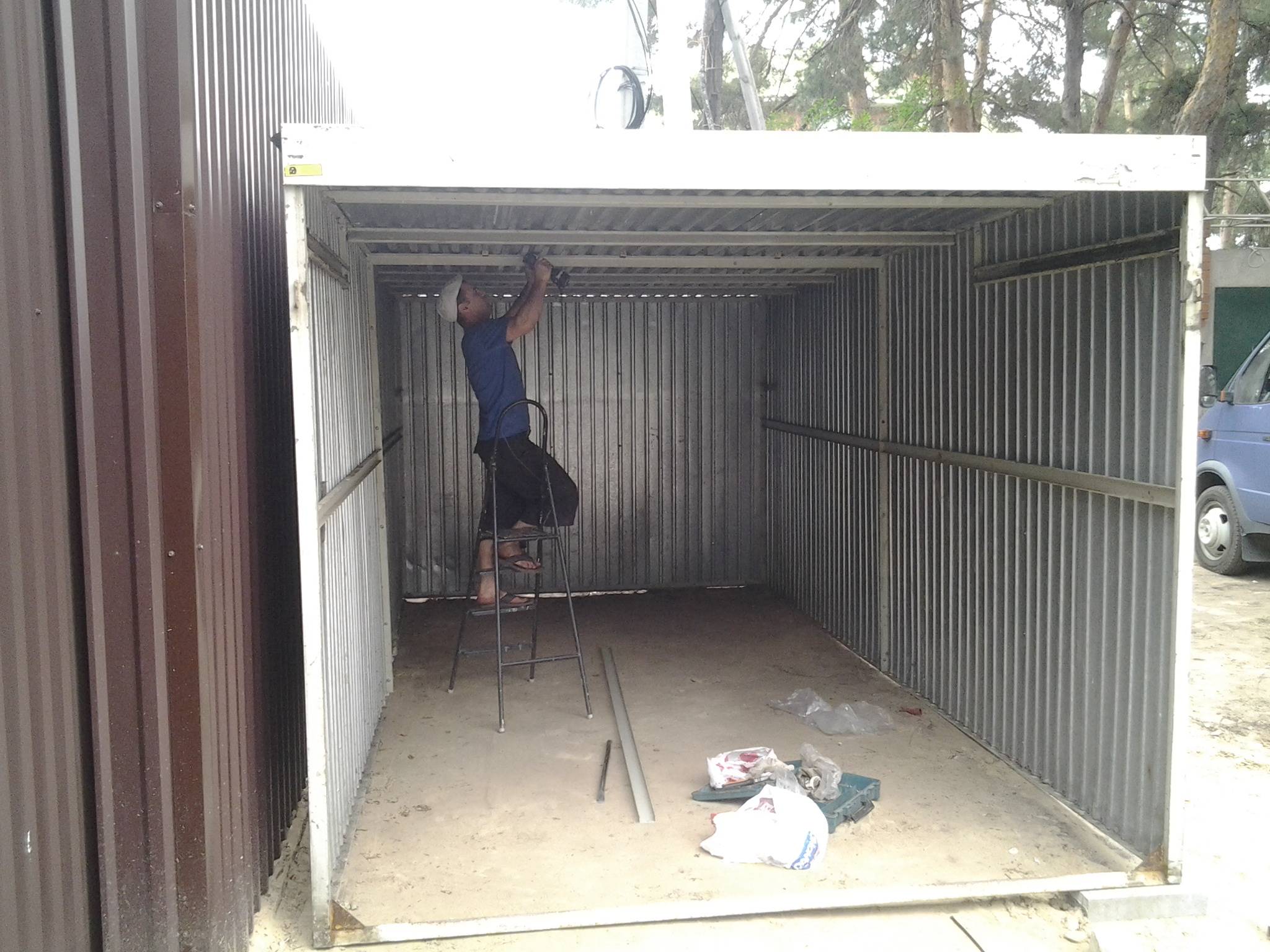

Инструкция по возведению гаража-ракушки

Гараж-ракушка состоит из 7 частей

Гараж-ракушку часто делают в виде пенала – такая конструкция привычней и удобней. Наклон крыши создают с помощью разницы в высоте вертикальных стоек. Скат можно делать в любую сторону постройки.

Чтобы изготовить ракушку «пенал», нужно разделить её на 7 частей: задняя стенка, две боковые, каждая из которых состоит из двух секций, и ворота из двух створок.

Задняя стенка

Эта часть конструкции при стандартных размерах гаража имеет габариты 2,2х3 м. Потребуется подготовить 2 отрезка профиля сечением 50х50 мм по этим размерам. Ещё понадобится 1 поперечина длиной 2,9 м, которая приваривается для дополнительной жёсткости и будет использоваться для крепления пенопласта и профилированного листа. Внутренние размеры этой части равны 2,2х2,9 м. Все части нужно сваривать на ровной поверхности, постоянно проверяя углы (должны равняться 90 градусам) и перекос изделия уровнем. Перекладину устанавливают, отступая от верха рамы 1,1 м.

Боковые стены

Боковые стенки гаража собраны

Боковые стенки гаража изготавливают из 2 частей. Для первой секции потребуется профиль 50х50 мм:

1. Нижняя перекладина l = 3,0 метра;
2. Верхняя перекладина l = 3,01 метра;
3. Вертикальная стойка, её при сборке гаража соединяют с задней стенкой сваркой h = 2,2 метра;
4. Стойка, которую варят ко второй секции h = 2,3 метра.

Когда вы сварите весь профиль, посередине нужно будет приварить распорку для повышения жёсткости боковой стенки l = 2,9 метра.

Вторая часть боковых стенок также собирается из отрезков профиля размерами:

1. Вертикальная часть, которую приваривают к первой секции l = 2,3 метра;
2. Крайняя стойка, к ней дальше будут крепиться створки ворот l =2,5 метра;
3. Нижняя перекладина l =3,0 метра;
4. Верхняя перекладина l =3,1 метра.

Когда будет собрана рама, в неё вваривают поперечину длиной 2,9 м. Крепят её в точках, рассчитанным с помощью деления длины стоек пополам. Эти 2 секции будут соединяться с помощью болтов – необходимо сразу подготовить для них отверстия. Так же подготавливают вторую стенку гаража.

Дополнительные крепления

Для усиления каркаса гаража-ракушки нужно установить вверху и снизу укрепляющие перекладины. Поверхность пола укрепляется в 3 точках, а верх – в 4 местах. Их подготавливают заранее, детали вырезают из листового металла 5 мм толщиной, ширина пластин – 50х100 мм. Нужно сделать 14 таких заготовок, из них в 10 просверливают по 2 отверстия, отступая 1-1.5 см от края. Эти детали приваривают по центру перекладин так, чтобы просверленные отверстия находились с 2 сторон перекладины.

Немного по другому делают ещё 4 пластины – от края пластины отступают на 1,5 см и делают отверстие, после этого от подготовленного отверстия отступают ещё 1,5 см и просверливают ещё одно. Эти пластины уже приваривают на крае поперечины, формируя, таким образом, изделия в виде буквы «Г». Отверстия будут находиться с одной стороны.

Перед изготовлением ворот создаётся кровля гаража. Работу нужно проводить снизу крыши. Профилированный лист необходимо укладывать так, чтобы он выступал за край карниза минимум на 40 мм, формируя свес.

Ворота для гаража

Для гаража-ракушки подойдут заводские подъёмные ворота

Для ворот используются такие же материалы, что применялись для устройства стен. Дополнительно нужно подготовить прочные навесы.

Изготовление ворот:

• Из профиля сечением 50х50 мм сварите 2 прямоугольника. Их габариты должны соответствовать ½ передней стенки;
• Усильте получившиеся прямоугольники перемычками;
• Участки, где будут приварены навесы, нужно сделать прочнее, приварив планки из профиля;
• Если у вас будет использоваться навесной замок, необходимо подготовить петли. При использовании встроенного замка также потребуется усилить участок, где он будет установлен;
• Подготовленный каркас обшивают профилированными листами.

Установка ворот:

• Разметьте стойки ворот и отбейте точки, где будут приварены навесы;
• По разметке на время прихватите сваркой навесы;
• Выставьте полотна ворот относительно поверхности стен, надёжно приварите их к навесам и обварите навесы на стойках ворот.

Можно использовать для гаража-ракушки заводские подъёмные ворота, которые позволят сберечь время и сэкономить место.

Плюсы и минусы

Данные типы гаражей имеют свои преимущества, среди них главными можно назвать следующие:

• не требуется обустройство фундамента или идеально ровная площадка, можно устанавливать на разные грунты, кроме рыхлой почвы;

• небольшой вес в отличие от капитальной постройки и легкость сборки, может доставляться до точки уже собранным;

• быстрый демонтаж и возможность перевозки на новое место, как в собранном, так и в разобранном виде;

• небольшие размеры для парковочного места с защитой от солнца, ветров и осадков;

• может приставляться к зданию, забору, что позволяет экономить дополнительное место;
• приемлемая стоимость – 25-30 тыс. руб. для уже готового к использованию гаража.

Для гаража ракушки не требуется обустройство фундаментаИсточник hi.decorexpro.com

В зависимости от размеров конструкции, дополнительно в гараже можно хранить различный инвентарь. Сборка гаража ракушки осуществляется достаточно быстро, а вся конструкция остается прочной даже через много лет при условии правильного ухода за ней.

Профнастил сам по себе очень прочный, а полимерные материалы не ржавеют. Однако в случае повреждения покрытия могут появиться проблемы в виде ржавчины, негерметичных стыков

Однако у такой конструкции есть некоторые недостатки. Например, подобный гараж не обеспечит уровня комфорта как в капитальной постройке. Нельзя провести электричество, обустроить место для небольшой мастерской, нет смотровой ямы или погреба. В сильные морозы внутри холодно, даже после утепления стен, летом поверхность очень нагревается, поэтому надо тщательно выбирать место под установку. Ежегодно поверхность гаража надо обрабатывать антикоррозийными средствами.

В таком гараже нельзя провести электричествоИсточник garazhtyt.ru

На внешний вид такой гараж не очень презентабельный, и подобрать подобную конструкцию для загородного дома, чтобы она гармонировала со всеми постройками, очень сложно. В городах такой гараж могут просто снести муниципальные службы или убрать вместе с автомобилем.

Размеры гаража ракушки очень компактные, но это не означает, что он является мобильным и может устанавливаться без соответствующего разрешения, хотя такого количества документов, как для капитальной постройки, все равно не потребуется.

ГАРАЖ РАКУШКА СВОИМИ РУКАМИ

Гараж ракушка – это легкое сооружение сборно-разборной конструкции, пользующейся большой популярностью у современных автолюбителей. Такой тип гаражного сооружения появился еще в середине 90-х годов и быстро стал востребован среди владельцев частных машин. Несмотря на простоту возведения, несложный набор используемых материалов и инструментов, гараж ракушка своими руками построенный будет служить владельцу авто долго и надежно.

Возведение гаража ракушки гарантирует любому автовладельцу следующие преимущества:

1. Экономию средств. Стоимость любого гаража ракушки по сравнению с капитальными строениями значительно ниже. Экономию времени. Возвести такой тип сооружения вполне можно за 1-3 дня. Продолжительность работ зависит от уровня подготовки основания и комплектации стройки.
2. Простоту установки. Сделать гараж ракушку самостоятельно сможет даже человек без навыков в области строительства.
3. Удобное месторасположение гаража ракушки, который можно расположить на небольшом участке рядом с домом.
4. Надежная защита автомобиля от различных воздействий и посягательств. Для установки этого типа гаража необходима только выровненная площадка земли и немного свободного времени.

Подготовительные работы

Для установки гаража ракушки нужно выполнить определенные подготовительные работы. В первую очередь разравнивают площадку под гараж и делают разметку места под сооружение, на котором оно будет располагаться. Исходя из размеров автомобиля, определяются с линейными размерами конструкции гаража. На выбранном участке устанавливают угловые колышки и натягивают между ними веревку или бечевку по размерам внешних размеров конструкции. Площадку рекомендуется залить бетонным раствором или утрамбовать поверхность с использованием щебня или гравия. Чтобы сделать бетонное, надежное основание необходимо сделать опалубку и заранее тщательно выровнять землю, убрать растительность и лишнюю почву. Если грунт на участке глиняный, опалубку можно не устанавливать. В противном случае монтируют опалубку из любых древесных материалов. По краям основания желательно подготовить шесть несущих опор: по одной в каждом углу и по одной по длине сооружения.

Чертеж гаража ракушки

Основанием для гаража ракушки может также служить конструкция из досок толщиной не меньше 5 см. Специалисты советуют использовать доску шириной не менее 20 см. Для каркаса рамы нужно подготовить прочный, без сучков и трещин деревянный брус. Сечение бруса 40х80 мм или 50х100 мм. Для скрепления отдельных брусьев используется клей, а для соединения элементов используют более прочные усиления. Для этих целей готовят железные или фанерные косынки. Технология постройки В основании рамы устанавливают шарниры. Для крепежа отлично подходят болты или проушины, которые делают из полосовой стали. В качестве рам для сооружения можно также использовать дюралевые или стальные трубы, которые при сборке фиксируют с металлическими направляющими элементами. Деревянные реи, применяемые для сборки рам, сцепляют болтами из латуни. Также можно для крепления деревянных деталей применить специальный казеиновый клей. При монтаже каркаса рекомендуется использовать уровень, чтобы избежать перекоса сооружения. Сквозь углы каркаса протягивают прочный и надежный шнур, способствующий повышению устойчивости строения. Для обшивки гаража ракушки используют брезент или любую высокопрочную ткань, которую применяют в производстве тентов для грузовиков или в пошиве палаток. Вместо ткани можно применить тонкие листы профнастила, которые можно раскроить на отдельные элементы. Фиксируют ограждение гаража ракушки к конструктивным элементам капроновым шнуром или металлической высокопрочной проволокой. Дополнительные рекомендации В зимнее время с гаража ракушки нужно регулярно счищать снег для предотвращения протекания конструкции или ее деформации вследствие значительной массы снежной шубы. Гараж ракушка, в зависимости от модели, может оборудоваться разнообразными механизмами для открывания ворот. У некоторых видов ворота закатываются вверх за счет использования противовеса или специального пружинного механизма. У других моделей – раскрываются нараспашку.

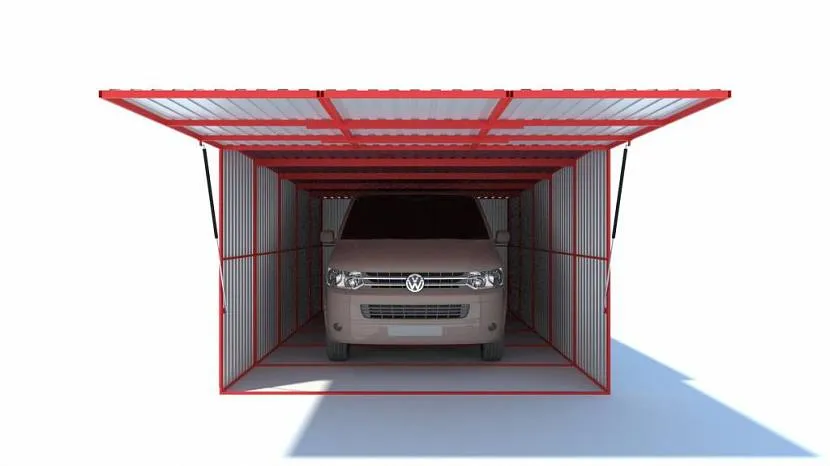

Гараж ракушка — механизм ворот

Если гараж ракушка будет установлен в проходном месте, а не на своем загородном участке, желательно его оснастить противоугонной сигнализацией. Затраты финансов и времени на постройку гаража значительно меньше, чем угон транспортного средства. Поэтому любому автовладельцу выгоднее выкупить небольшой по размерам участок земли и поставить на нем гараж, чем постоянно волноваться за автомобиль, оставленный без присмотра.

Установка гаража-пенала

Шаг 1. Укрепляем собранные рамы подпорками, которые следует удалить после окончания всех работ.

Шаг 2. Укрепляем заднюю стенку с помощью укосин.

Шаг 3. Устанавливаем 1-ую секцию бокового каркаса. Проверяем отклонения. Отверстия выполняем через две рамы. Закручиваем метизы.

Шаг 4. Проделываем аналогичные действия с другой стороны.

Шаг 5. Устанавливаем вторые рамы стенки.

Шаг 6. Монтируем три поперечные лаги (шаг составляет два метра). Пластины должны быть обращены вовнутрь.

Шаг 7. Проделываем аналогичные действия в верхней части каркаса.

Шаг 8. Затягиваем все болты.

Шаг 9. Начинаем монтировать ворота. Крепим дверные навесы так, чтобы зазор не превышал двух с половиной сантиметров.

Шаг 10. Привариваем на рамы ушки, предназначенные для замка.

Шаг 11. Обшиваем каркас, используя профилированные листы, которые располагаются вертикально «внахлест». Осуществляем крепеж в каждый 2-ой прогиб.

Шаг 12. Устанавливаем на углах доборные элементы для защиты от влаги.

Шаг 13. Накрываем кровлю, начиная с нижней части

Важно проследить, чтобы лист выступал за линию карниза и образовывал свес

На этом работы по установке конструкции считаются законченными. Если вы не уверены в своих силах и опасаетесь за результат, то можете обратиться к специалистам. Необязательно доверять им всю работу, можно согласовать проект и получить важные рекомендации, которые уберегут от ключевых ошибок.

При условии покупки всех необходимых материалов и комплектующих, новый стандартный гараж-ракушка обойдется примерно в 30-40 тысяч рублей. Это несущественная сумма по сравнению со строительством стандартного гаража.

Гараж-пенал – это не только отличная возможность сэкономить, но и шанс реализовать свой потенциал на строительном поприще.

Как собрать?

Любая гаражная конструкция такого типа строится в несколько этапов.

Выбор местоположения

Перед постройкой нужно определить идеально подходящее место для сооружения ракушки. Под гараж нужно выбрать ровную поверхность, в идеале – залитую бетоном.

Также стоит определиться с тем, в каком направлении должна открываться створка. Чаще всего ракушки стараются поставить таким образом, чтобы подъездная дорожка была короткой и удобной. По этой причине они располагаются поближе к воротам.

Поиск инструментов

Следующий этап – это выбор нужных инструментов. Задача несложная, но тому, кто ни разу ничем подобным не занимался, все равно нужно будет повозиться и в процессе работы, и с выбором материалов и подручных средств.

Где приобрести и можно ли собрать самостоятельно?

Ознакомиться с подходящими вариантами тент – гаражей можно на просторах интернета. Производители описывают вид оказываемых работ, гарантийные сроки службы, ценовые категории (б/у или новая модель) и используемые материалы. Так же, на доске объявлений вы можете встретить » ракушки» и пеналы, бывшие в пользовании, но имеющие хорошие внешние показатели.

При наличии минимального количества инструмента, навыков и нескольких помощников можно с легкостью соорудить этот вид облегченного гаража. Для расчета материалов отправной точкой будет служить размеры вашего автомобиля.

В среднем гараж ракушка имеет следующие размеры:

• длина 5-6м;
• ширина 2,5 -3 м;
• высота 2,5 м в высшей точке (минимально 1,95см).

Наклон крыши получается за счет разной длины стоек. Гараж – пенал собирается легче за счет прямоугольной формы. Его средние размеры:

• длина- 6 м;
• ширина – 3 м;
• и высота – 2,5м.

Внимание! Подбирайте место нахождения вашего гаражного укрытия. Ваш гараж не должен блокировать проезд другим транспортным средствам. Для сборки и монтажа ракушки вам потребуется инструменты:

Для сборки и монтажа ракушки вам потребуется инструменты:

• рулетка для замеров и уголок;
• обычный сварочный аппарат и электроды;
• болгарка и диски (по металлу и для зачистки неровностей);
• строительный уровень;
• электродрель и шуруповерт;
• маркер для разметки.

И следующие материалы:

• материал для обшивки на ваш выбор – профнастил, оцинкованный или стальной лист;
• профильная труба;
• крепежные элементы (болты, гайки, шурупы);
• дверные петли;
• любой утеплитель (пенопласт, минеральная вата);
• жидкие гвозди.

Приступаем к изготовлению

Для удобства работы нарисуйте чертеж будущего гаража с его размерами.

Ракушка состоит из 7ми основных частей.

1. Первым этапом работы будет установка каркаса основы на подготовленную площадку. На него навариваются 6 опор (4 опоры на углах каркаса и 2 опоры в середине для усиления устойчивости конструкции).
2. Затем принимаются за изготовление секций. Секция собирается путем сваривания рамы из профильной трубы.
3. Готовую раму обшивают металлическим листом.
4. В средней части основания приваривается шарнирный механизм.
5. Далее приступают к обшивке задней и боковых стен профнастилом.
6. Следующим этапом приваривают крышу.
7. В конце сборки устанавливают секционную часть, протягивают шнур (стальной трос), используемый для открытия- закрытия секций.

Пенал так же состоит из 7 частей – задняя цельнолистовая стена, боковые стены, состоящие из двух элементов, крыша и ворота с двумя створками.

Важно! При сварке деталей обязательно проверяйте уровнем градус угла. Это избавит конструкцию от перекосов, которые очень трудно устраняются. Подготавливаем заготовки

Подготавливаем заготовки.

1. Свариваем из профиля каркас строения. Для этого проваривают и крепят к площадке основу.
2. На нее устанавливаются опоры в количестве 6 штук (расположение опор аналогично).
3. На боковых стенках на опору монтируют горизонтальную перекладину для усиления конструкции.
4. Последней частью каркаса будет установление горизонтального профиля для крепления кровли.
5. Далее каркас обшивают металлом – задняя стенка обшивается цельным листом, к боковым стенкам приваривают два фрагмента с каждой из сторон, устанавливается и фиксируется крыша.
6. Последним пунктом собираются створки ворот, состоящие из прямоугольной рамы, обшитые профлистом.
7. Готовые ворота крепятся на заранее наваренные петли.

Законченный гараж окрашивают и устанавливают замки.

Малогабаритные гаражи привлекают своей небольшой ценой и мобильностью. Можно купить готовый вариант «ракушки», а можно попробовать сделать его самостоятельно. Сборка не сложна и не занимает много времени. Каждый владелец автомобиля может подобрать для себя наиболее удобный вариант.

Сборка гаража-пенала

Стоимость сборки и установки конструкции гаража-пенала обычно оценивается в 10% от стоимости объекта. Но автолюбители со стажем и опытом слесарных работ предпочитают самостоятельно изучить чертежи и установить гараж пенал своими руками.

На начальном этапе потребуется подготовить место для установки конструкции гаража пенала, снять дерн и выровнять горизонт площадки с использованием трамбовки и строительного уровня. Обычно первый слой отсыпают гравием и трамбуют деревянной колотушкой. Далее отсыпают слой песка, и можно приступать к сборке гаража–пенала.

На первом этапе собирают основание и боковые стенки конструкции. Перед сборкой гаража-пенала необходимо высчитать по чертежу и заготовить отрезки из стального профиля квадрата или дюймовой трубы. В соответствии со схемой монтажа каждый элемент маркируется и подписывается согласно его положению в каркасе пенала. Желательно для потолка, основания и боковых стен гаража пенала куски трубы или квадрата маркировать краской разного цвета.

Первым делом собираем нижний контур гаража-пенала. Забиваем в грунт монтажные колышки, после чего выкладываем из кусков прямоугольник нижнего контура, соединяем болтами и прихватываем точками сварочным аппаратом. Если диагонали сошлись до миллиметра,и нет проблем с прямыми углами, можно сваривать набело. Далее привариваем поперечные отрезки нижнего контура гаража-пенала.

Далее потребуется приварить к нижнему основанию конструкции гаража пенала вертикальные стойки. Положение каждой из стоек нужно контролировать по рулетке, вертикальному отвесу и строительному уровню. На следующем этапе сборки гаража пенала потребуется установить на болтах горизонтальные отрезки труб, соединяющие середины вертикальных стоек, и тоже прихватить сварочными точками. При правильном выполнении работ положение стоек не должно измениться.

На следующем этапе сборки конструкции гаража потребуется сварить верхний контур из труб и профиля. Первоначально на вертикальные стойки устанавливают боковые отрезки и фиксируют после выравнивания их положения сварочными точками или болтами. Аналогичную операцию выполняют с перемычками передней и задней стенки гаража-пенала. Наибольшее количество времени уходит именно на выравнивание верхнего яруса труб или профиля по горизонту и прямым углам, после чего места стыковки труб проваривают полуавтоматом или сварочным инвертором.

Остается на готовом каркасе закрепить листы профнастила и навесить ворота гаража-пенала. Профнастил крепится с помощью саморезов. Специалисты рекомендуют после окончания сборки головки саморезов заварить сваркой или срезать отверточный паз с помощью болгарки. Насколько это усложнит жизнь злоумышленникам, сказать сложно, но конструкция гаража-пенала в этом случае становится явно неразборной.

Ворота для гаража-пенала лучше заказать в подъемном исполнении. Такая конструкция уменьшает и выравнивает нагрузку на легкую каркасную переднюю стенку гаража. Распашные ворота дешевле, но со временем их приходится регулярно выравнивать и подгибать на раме, поэтому срок их службы может быть меньше, чем у подъемных конструкций.
