Как сделать задвижку на калитку своими руками на даче

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

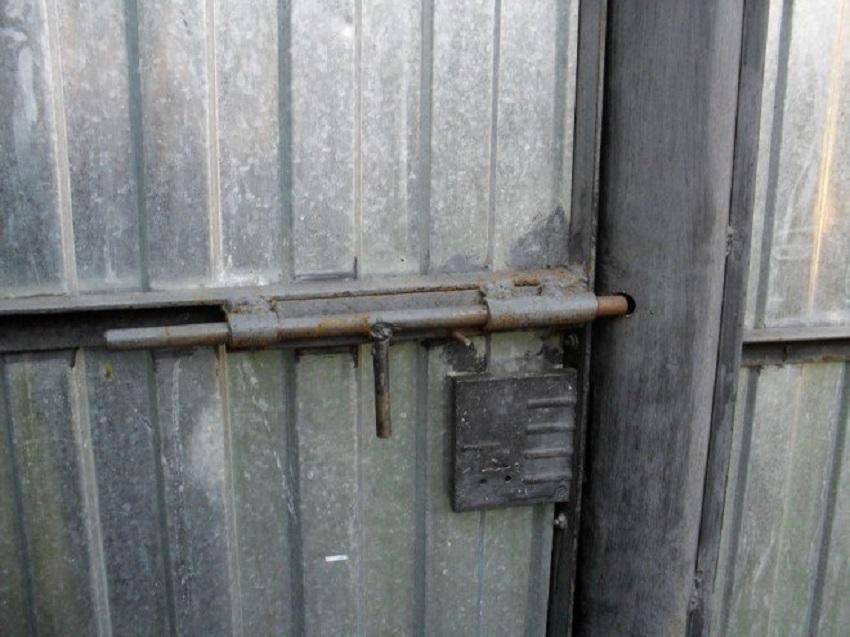

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

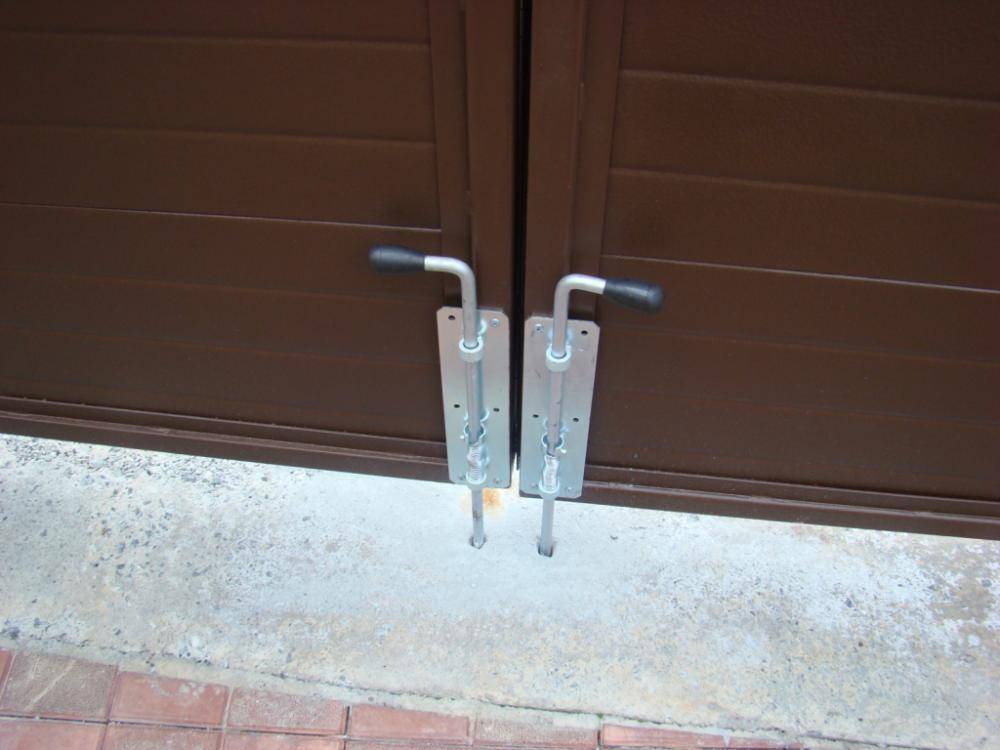

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

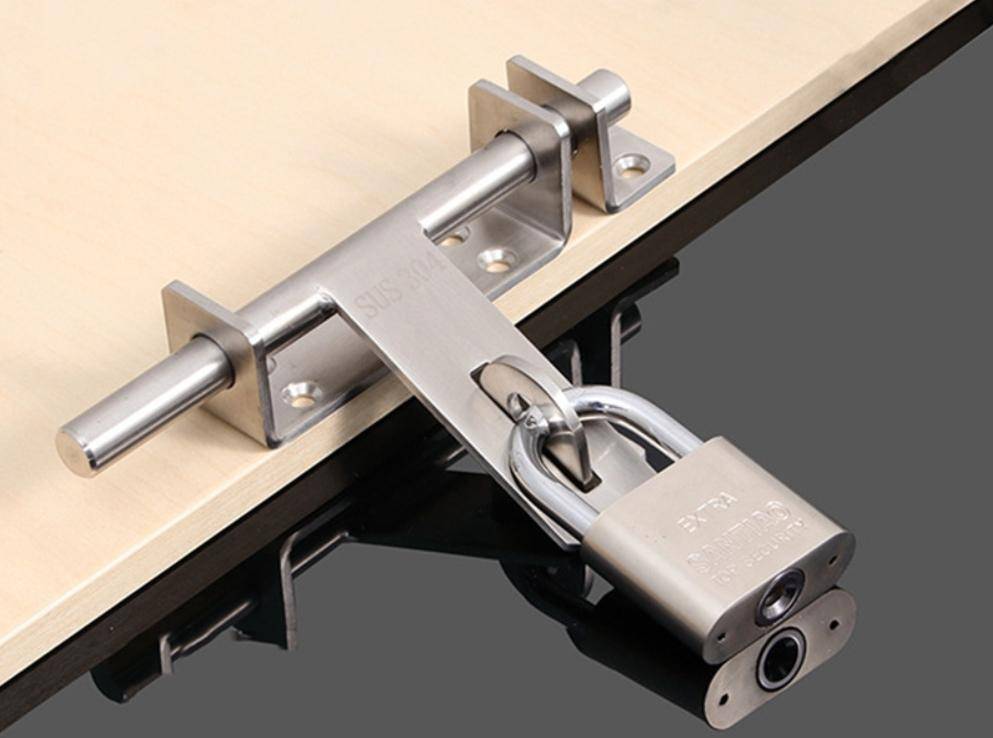

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
с двух сторон трубы крепим два крюка;
к раме сверху и снизу привариваем два фиксатора для крюков;
при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

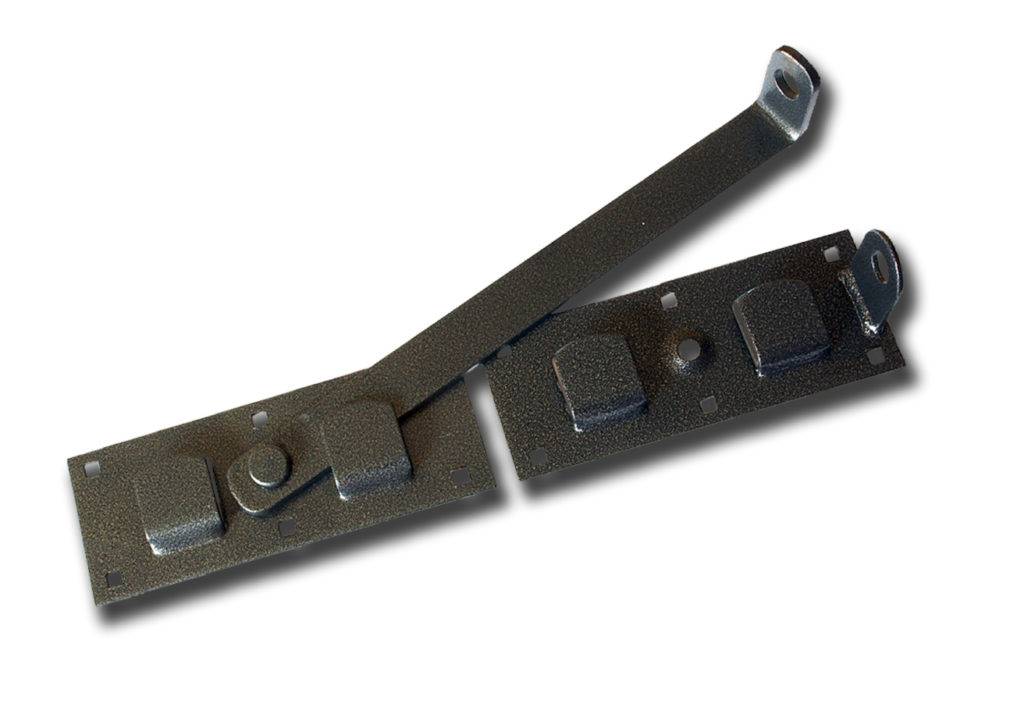

Засов на ворота типа шлагбаум

Как сделать такой механизм? Совершенно несложно. На гаражные ворота он подходит больше всего.

Здесь лучше использовать толстую стальную пластину длиной не менее 0,6 м. В одном конце проделывают дырку, через которую подвижный элемент закрепляется на воротах в 20 сантиметрах от края. Если требуется закрывать его на замок, то с противоположной стороны делают отгиб под прямым углом с отверстием под скобу.

Фиксаторы изготавливают из 2 фрагментов уголка (по 100 мм каждый) – прорезь под засов протачивают болгаркой. Далее их приваривают к воротам. Засов закрывают и отмечают место установки второго уха под скобу замка. Затем эту деталь также закрепляют на створке.

Особенности и разновидности автоматических запирающих механизмов

При отсутствии даже минимального опыта и знаний в изготовлении калиточных запоров лучше приобрести готовое устройство в магазине. В продаже можно найти как простые замки, так и для функционирования которых необходим электрический ток. У некоторых имеется возможность дистанционного открытия и закрытия.

Электронный накладной замок с возможностью открывания ключом

Электромеханические устройства сочетают в себе механические и электронные компоненты. Сделать такой замок своими руками без навыков в электрике невозможно. Функционирование основывается на работе электромагнита. Выглядит он как накладной замок, а открытие производится с использованием магнитного ключа или кода.

Но чаще всего для открытия запирающего механизма при входе прикладывается ключ-таблетка, электронная карта или вводится код. При отключении электричества дверца может быть открыта изнутри отводом запора или если предусмотрено, то использованием обыкновенного металлического ключа.

К преимуществам электромеханических замков можно отнести удобство эксплуатации, высокую стойкость к взлому, возможность комбинирования с домофоном, наличие звукового сигнала.

Источник

Запоры на ворота своими руками – усиленная защита частной собственности

Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором.

Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

Горизонтальные, которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
Вертикальные – вариант, схожий по расположению с предыдущим.
Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

Врезные,
Поворотные,
Винтовые и ригельные,
Сдвижные накладные,
С фиксацией (запоры поворотные, пазовые, пружинные).

Как поставить «вертушку» на гаражные ворота

Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.

Материалов для создания «вертушки» требуется немного :

брусок толщиной в 5 см,
металлические полоски.

В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.

Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.

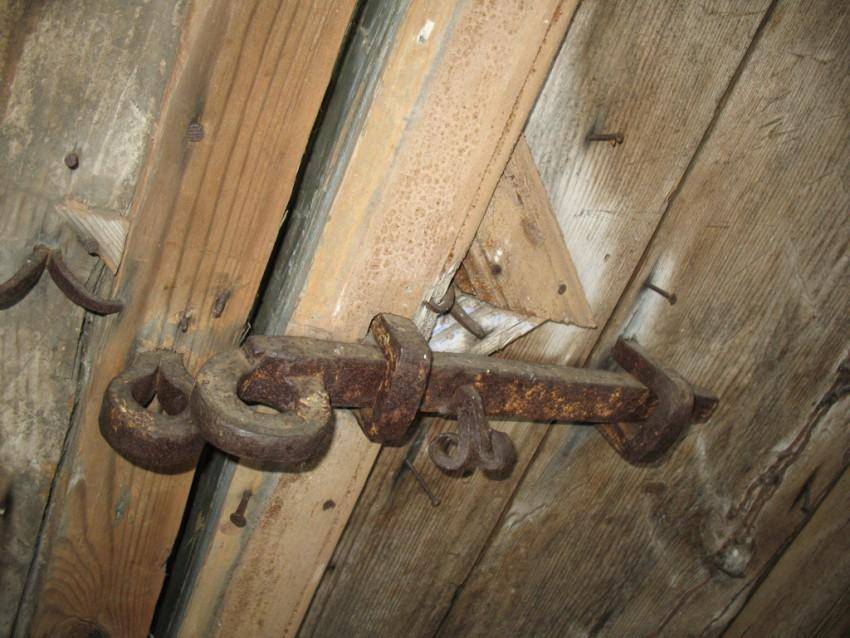

Шпингалет для внешних ворот

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

приварить 2 петли по краям полотен ворот,
прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю,
для усиления функций оснастить засов стопором.

Запоры для калиток и ворот: как уберечь себя от непрошеных визитов

Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Разновидности запоров

К простым устройствам, не требующих применения ключей, относятся:

Шпингалеты в большом ассортименте можно найти в любом хозяйственном магазине. Поскольку стоят они недорого, нет смысла делать их самостоятельно. Устанавливаться могут вверху и внизу. Ими часто запирают встроенные в ворота калитки.
Пружинная задвижка на калитку открывается нажатием рукой, а в закрытое положение возвращается пружиной. Они применяются как дополнение к замкам, когда нет необходимости открывать калитку снаружи. То есть вся семья дома. В остальных случаях используется основной замок.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

замкам навесным;
винтовым конструкциям;
пазовым запорам;
накладным и врезным замкам;

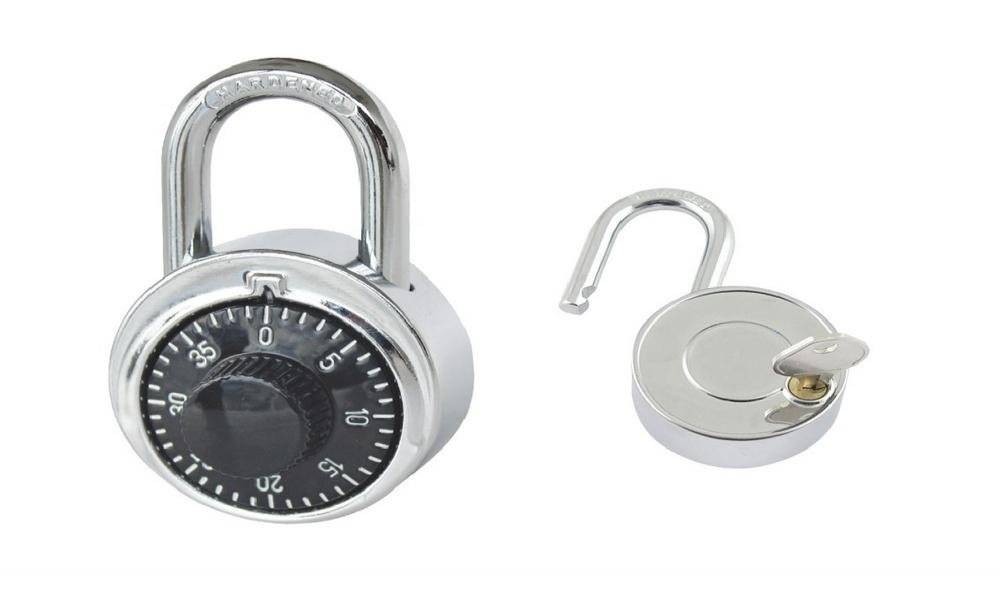

механическим кодовым устройствам.

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки. Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ. Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

Материалы и инструменты

У рачительного домовладельца найдутся тиски, набор гаечных ключей, плоскогубцы, отвёртки, электродрель, болгарка, слесарные и столярные инструменты. Этого набора более чем достаточно для самостоятельного изготовления простых запоров. Никаких специфических материалов для этого не требуется. Всё необходимое можно подобрать из остатков пиломатериалов и обрезков металла, которые остаются после строительства или ремонта.

Некоторыми дачниками и домовладельцами фурнитура для калитки используется в составе потайных устройств открывания калитки. Например, ручка защёлки делается круглой формы. Редко кто догадывается, что её надо повернуть. Вместо ручки порой применяют болт с шестигранной головкой, который не заметен среди других болтов и саморезов. Вариантов секретных запоров на ворота и калитки множество, нужно только проявить смекалку.

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Потайной замок

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Запор своими руками

Сделать по-настоящему крепкий засов непосредственно на ворота или же калитку даже опытному мастеру бывает нелегко. Потому лучше выбрать один из описных ниже простых, но надежных вариантов.

К таковым относится задвижка с пружиной и ряд других, о которых мы расскажем позднее.

Прежде всего, требуется отметить место, где вы планируете поставить засов. Для этого используют рулетку, карандаш и уровень.

Чтобы изготовить пружинную задвижку, вам следует определиться с размерами и подготовить:

стальной прут с приваренным к нему ухом;
тиски;
железные пластины;
набор торцевых ключей;
молоток;
шуруповерт или же отвертку;
электросварку;
дрель;
ножовку с полотном по металлу (или болгарку);
болты и гайки.

Порядок действий такой:

к основанию будущего засова приваривают держатели для прута;
на последнем закрепляют стопор для пружины одновременно выполняющий роль ручки;
далее устанавливают саму пружину;
готовый механизм закрепляют на воротах;
напротив него прикручивается скоба (или просто высверливается дырка в раме ворот).

Сделанные таким образом запоры можно открыть только изнутри. Чтобы избавиться от такого недостатка, рекомендуется установить тросик. Его петлю закрепляют стяжкой на ухе стержня. Противоположный конец выводят на внешнюю сторону ворот.

Чтобы весь механизм работал безотказно, важно соблюдать аккуратность в процессе сборки и произвести точные замеры. Поскольку засов находится на улице, его следует обязательно защитить от действия окружающей среды

Как правило, для этого сооружают либо козырек из жести или же просто прячут механизм в специальном углублении.

Разновидности

В первую очередь, необходимо разделить существующие модели на две основные группы:

вертикальные;
горизонтальные.

Первая группа — это засовы, установленные вертикально. Ответным элементом для них может быть обычное отверстие в пороговой или верхней планке, в которую входит ригель засова. Такие конструкции используют в калитках, установленных между двумя бетонными или кирпичными столбами. В них нет возможности установить ответный элемент, и проблему решают достаточно просто.

Горизонтальные засовы — это самая распространенная группа. Как правило, это разновидности обычной щеколды (с большим или меньшим упрощением конструкции). Они удобнее в использовании, так как пользователям не приходится нагибаться или тянуться вверх для открывания или закрывания калитки.

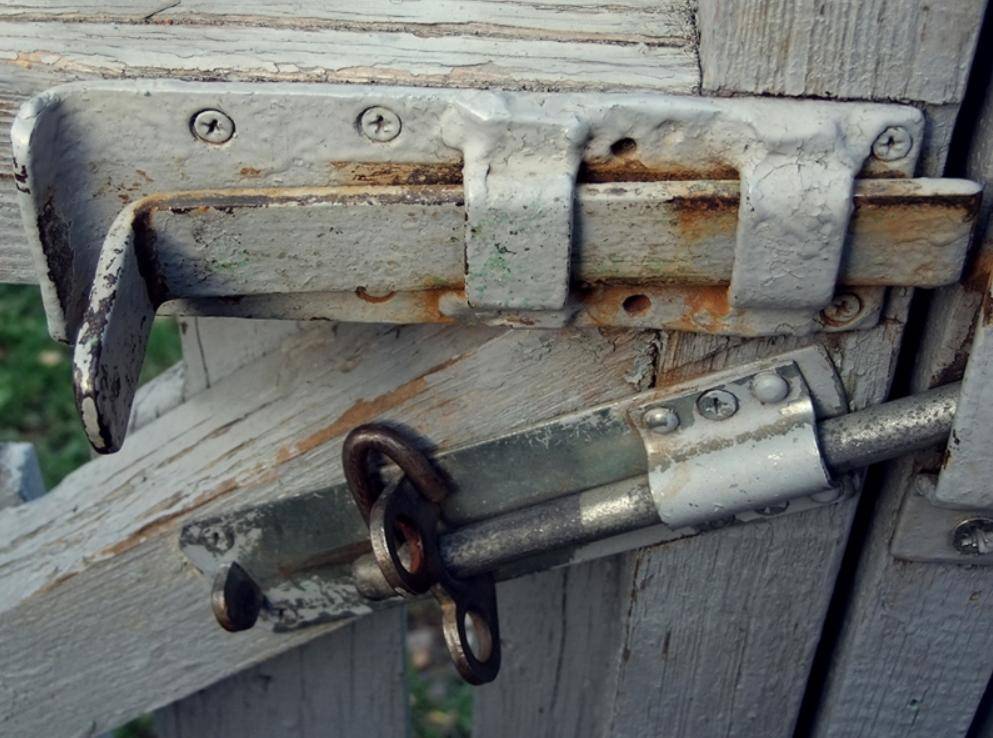

Горизонтальный засов

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме того, горизонтальные засовы компактнее и эффективнее — точка контакта с ответной деталью находится примерно в центре свободной кромки калитки, что увеличивает жесткость полотна.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

По конструкции:

пазовый засов. Он состоит из поворотной планки, которая вращается вокруг единственной точки крепления на несущей пластине. Ответная деталь представляет собой планку, установленную перпендикулярно плоскости подвижного язычка. Принцип действия прост — при повороте вокруг своей оси планка приподнимается, калитка закрывается, и она устанавливается на место. При этом ее свободный конец входит в паз ответной детали, фиксируя калитку в закрытом положении;
самозахлопывающийся засов. Это вариант конструкции пазового засова, представленного поворотной планкой. Она входит в зацепление с ответной деталью, оснащенной выступом. С внешней стороны перед выступом имеется скошенный участок. При закрывании калитки поворотный язычок натыкается на скошенную часть, проскальзывает по ней, приподнимаясь, и зацепляется за выступ. Конструкция простая и достаточно надежная, но механическая прочность у нее невелика;

Самозахлопывающийся засов

ригельная конструкция. Именно ее часто имеют в виду, когда говорят о засове. Она имеет классическую подвижную планку (ригель), которую вручную перемещают влево-вправо для того, чтобы открыть или закрыть калитку. Ригель входит в контакт с ответной планкой (или просто входит в отверстие на неподвижном обрамлении калитки), фиксируя полотно в закрытом положении. В отличие от пазовых, ригельные засовы могут быть горизонтальными или вертикальными.

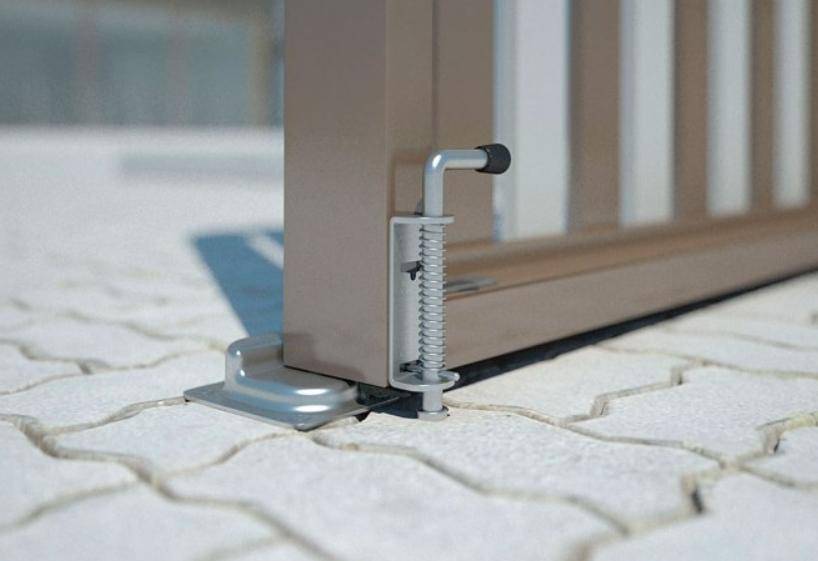

Вертикальные модели обычно ставятся на ворота

К числу наиболее популярных конструкций принято относить ригельные засовы. Они надежнее, прочнее, могут принимать на себя значительную механическую нагрузку. Открыть снаружи ригельный засов значительно сложнее, тогда как пазовый достаточно просто подцепить куском проволоки с небольшим крючком на конце.

Калитка или любая дверь является оградительной частью, не допускающей проникновения внутрь посторонних людейДля изготовления такой конструкции не нужны дорогостоящие инструменты

Современный рынок запорных механизмов

Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.

Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.

Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.

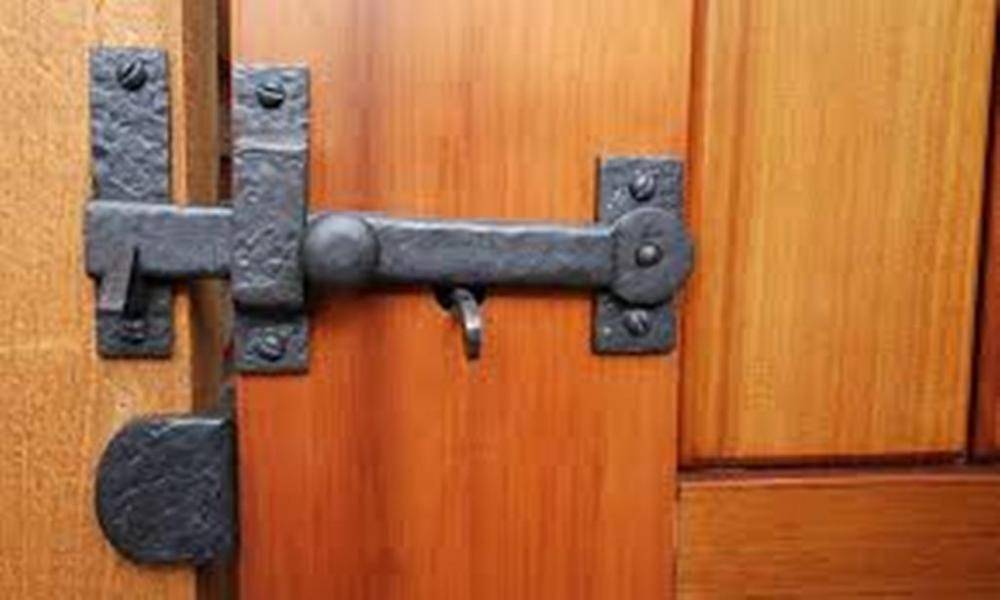

Обычная конструкция защелки для калитки

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
Подготовить металлический прут с крюками по обе стороны.
На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.

Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины «Газель». К нему остаётся добавить только штангу и провести сборку.

Запор фургона автомашины

Ремонтный комплект запора на автофургон

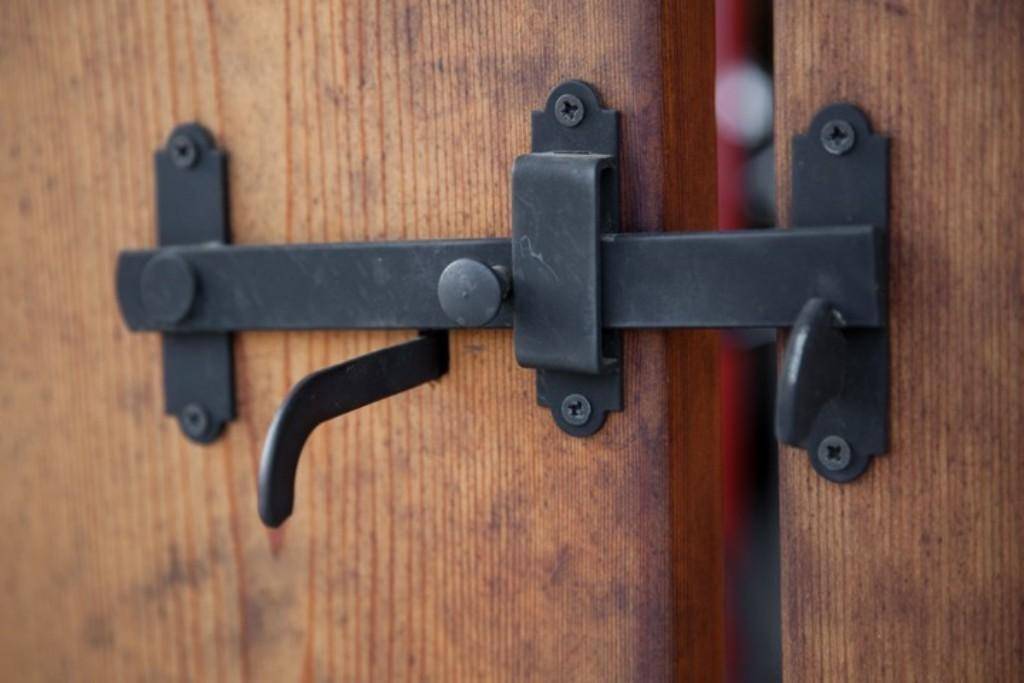

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Виды запоров и классификация

Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия».

Документ выделяет три типа устройств:

Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
Защёлки для фиксации полотна двери в закрытом положении.
Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.

Защёлки, в свою очередь, классифицируются по следующим признакам:

способу установки: врезные или накладные;
правые, левые, универсальные;
одно- и двухсторонние в зависимости от возможности открывания;
принципам работы — механические, электромеханические, электронные, магнитные;
исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Как сделать задвижку на калитку
