Как сделать электрическую переноску своими руками и выбрать лучшую лампу

Сборка электрической переноски

После приобретения всех элементов можно приступать к сборке переноски. Сначала присоединяем кабель к вилке. Обычно в вилках используются винтовые или точечные зажимы. Чтобы обеспечить надёжность контактных соединений, нужно сделать каждую жилу монолитной. Для этого жилу можно пропаять, скрутить из неё кольцо или использовать специальные наконечники. Аналогичным образом кабель подключается к блоку розеток.

В переносках с заземлением важно правильно подключить провод. Если в кабеле имеется цветовая маркировка жил, нулевой, фазный и заземляющий проводники подключаются по цветам

В случае отсутствия маркировки конечный результат рекомендуется проверить путём прозвонки. Такая мера позволит избежать короткого замыкания и предотвратить появление на корпусе удлинителя фазного напряжения.

Если делать переноску на скорую руку, могут появиться незакрытые части проводника под напряжением. Эксплуатация такого удлинителя опасна для жизни. Лучше потратить больше времени и денег на качественные конструктивные элементы, но сделать безопасную и надёжную переноску.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.

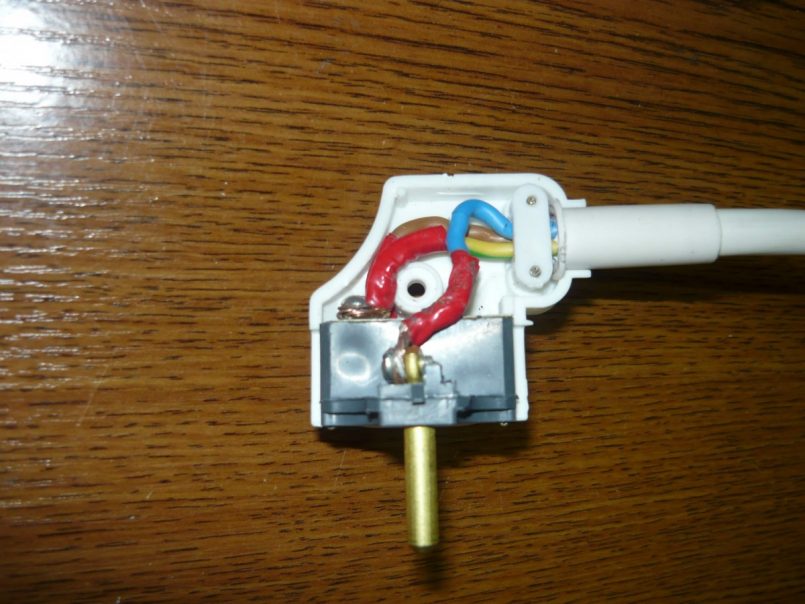

2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

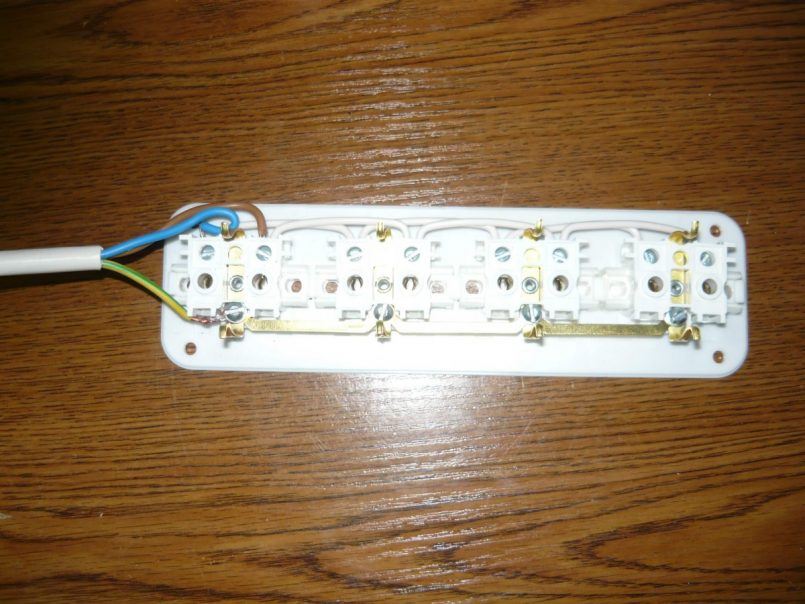

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Сборка электрической переноски

После приобретения всех элементов можно приступать к сборке переноски. Сначала присоединяем кабель к вилке. Обычно в вилках используются винтовые или точечные зажимы. Чтобы обеспечить надёжность контактных соединений, нужно сделать каждую жилу монолитной. Для этого жилу можно пропаять, скрутить из неё кольцо или использовать специальные наконечники. Аналогичным образом кабель подключается к блоку розеток.

В переносках с заземлением важно правильно подключить провод. Если в кабеле имеется цветовая маркировка жил, нулевой, фазный и заземляющий проводники подключаются по цветам

В случае отсутствия маркировки конечный результат рекомендуется проверить путём прозвонки. Такая мера позволит и предотвратить появление на корпусе удлинителя фазного напряжения.

Если делать переноску на скорую руку, могут появиться незакрытые части проводника под напряжением. Эксплуатация такого удлинителя опасна для жизни. Лучше потратить больше времени и денег на качественные конструктивные элементы, но сделать безопасную и надёжную переноску.

Переноска или удлинитель провода на катушке стоит немалых денег и не каждому по карману. Поэтому предлагаем вашему вниманию обзор видеоролика по изготовлению бюджетного удлинителя провода или переноски для дома.

Что нам понадобится:
– катушка;- три колесика;- вилка;- колодка;- провод;- инструменты для монтажа;- винты, гайки, шайбы.

Как сделать переноску из светодиодной лампы: способы, видео

Переноски необходимы в любом хозяйстве. Всегда найдется место, которое стационарные лампы освещают плохо. Однако стоимость переносных ламп довольно высока, и ломаются они нередко. Сегодня мы узнаем, как сделать переноску из светодиодной лампы, не потратив на это много времени и денег, а также как выбрать подходящий вариант светодиодных ламп.

Простой способ сборки переноски

Отличная переноска получается из плафона от точечного светильника. Немного времени и терпения, и в результате получается прибор, по своим техническим характеристикам не уступающий дорогим магазинным аналогам. Для изготовления понадобятся:

Переноска из точечного светильника

В крышке необходимо прорезать отверстие под размер плафона, в качестве шнура подойдет любой провод, от электрочайника или удлинителя. После монтажа проводов делается отверстие для провода и выключатель. Компактный и функциональный источник света готов.

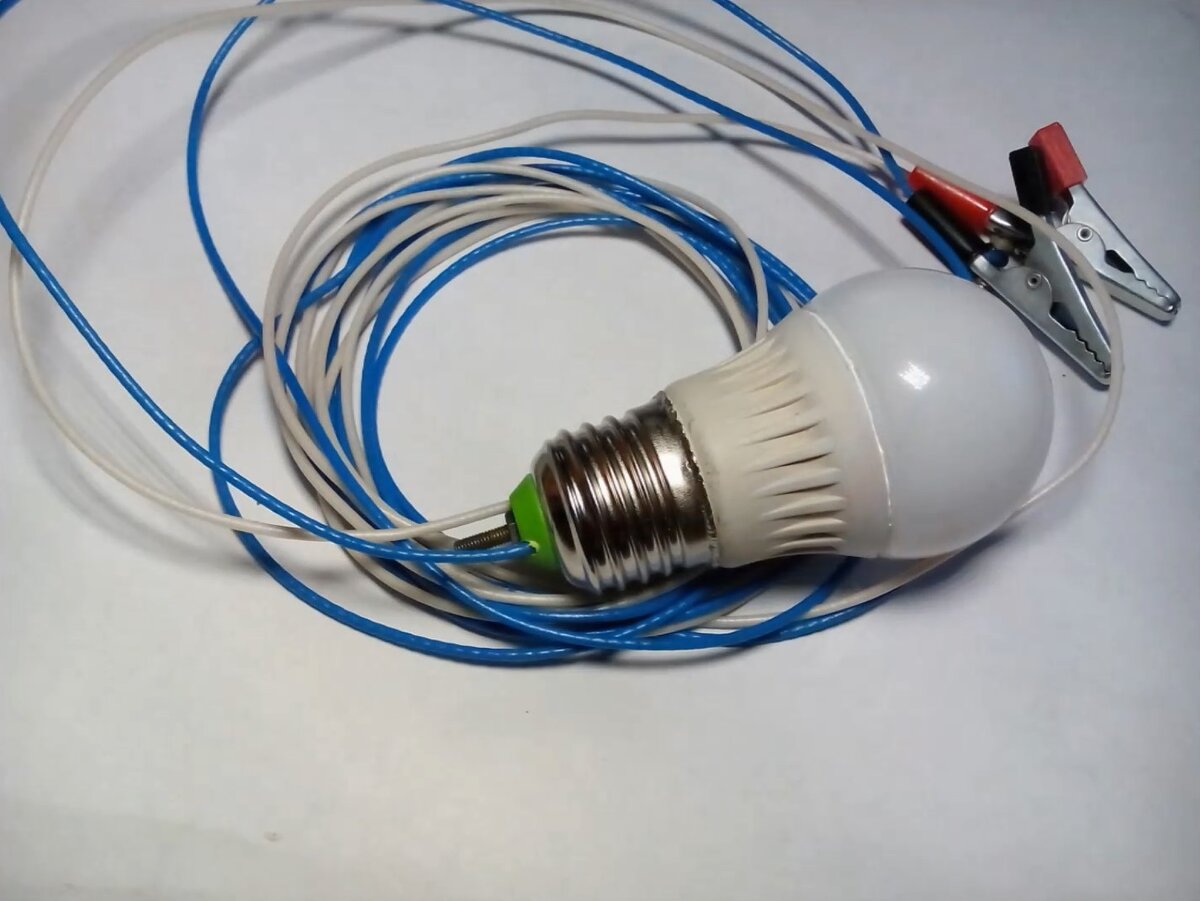

LED переноска на 12 вольт

Еще одним вариантом компактного осветительного устройства является переноска на 12 вольт. Незаменима при ремонте автомобиля, при откручивании гаек, болтов, и любых работ в стесненных условиях. Для изготовления понадобятся следующие материалы:

Диод удлиняется с помощью провода, изолируется в нужных местах. Магнит приклеивается суперклеем к обратной стороне светодиода. С его помощью будущий светильник будет крепиться в нужном месте, например, к капоту. Чтобы переноска заработала, нужно подключить его с помощью крокодилов к аккумулятору. Света от такого прибора вполне хватит для проведения мелкого ремонта авто.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Светодиодная переноска на 36 вольт

В гараже будет очень предусмотрительно продумать освещение смотровой ямы. Подходящим вариантом станет использование нескольких ламп на 36 вольт. Такие светильники дают количество света, достаточное для проведения ремонтных работ, при этом, не раздражая глаза.

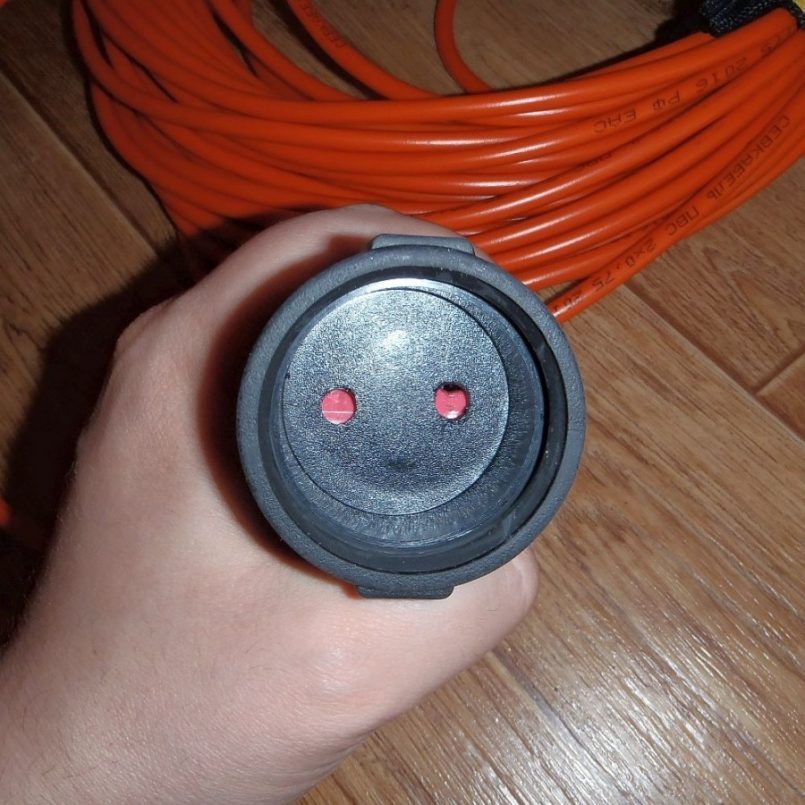

Розетка

Патрон для лампочки может изготавливаться из пластиковой или керамической основы. Не стоит забывать про размеры цоколя и мощность ламп, которые будут использоваться. Каждое изделие имеет свой предельный порог нагрузки, который указывается в амперах. Переноска-удлинитель электрическаяоснащается специальными розетками, которые заметно отличаются от привычных накладных и встраиваемых вариантов. Они имеют полностью закрытую конструкцию, при этом даже в отверстиях для вилки присутствует защита. Форма может быть любой, как тройной, так и одинарной. У некоторых вариантов есть возможность использования шести вилок одновременно. Оптимальным вариантом станет устройство, позволяющее подключать четыре прибора.

Также рекомендуется предусмотреть выключатель, в особенности если переноска электрическая используется и как переносной, и как стационарный источник освещения. Как правило, установка выключателя производится на сам провод.

Соединение всех составных элементов возможно при помощи минимального количества инструментов. Для работы потребуется только отвертка и нож. При наличии паяльника заметно упростится обработка концов кабелей, а удлинитель станет более безопасным при работе с приборами, потребляющими большое количество энергии.

Теперь давайте рассмотрим реальный пример сборки переноски.

Какую переноску использовать в гараже

Светильники для автосервисов и гаражей должны отвечать следующим требованиям безопасности:

• Водонепроницаемость и защита от механических повреждений.
• Отсутствие стробоскопического эффекта (бликов и преломления лучей).
• Свет не должен быть слишком ярким, режущим глаза.

Желательным является небольшой расход электроэнергии, при этом освещение должно быть достаточным для проведения диагностики автомобиля и ремонтных работ.

• Светодиодные источники освещения станут оптимальным выбором для гаража. Преимущества таких ламп очевидны:
  Уровень энергопотребления в 3 раза меньше чем у люминесцентных аналогов.
• LED светильники не нуждаются в замене ламп и комплектующих.
• Увеличенный срок службы — стандартная лампочка рассчитана на 100 000 часов работы без снижения показателей освещенности.
• Экологическая безопасность. В приборах отсутствуют соединения ртути и других ядовитых веществ.

Разумеется, качественный переносной LED светильник будет стоить недешево. Тем не менее, затраты вполне оправданы, постоянная замена люминесцентных лампочек обойдется ничуть не дешевле. Если покупка переноски не входит в ваши планы, то самодельное устройство, собранное из подручных материалов, будет служить не хуже. Соблюдая несложные правила сборки и техники безопасности, вы получите отличный источник света, технические характеристики которого не будут уступать покупному аналогу.

Выбираем материалы

Для правильного выбора все материалы самодельного удлинителя должны соответствовать суммарной мощности, которую будут выдавать включаемые в него приборы. Например, если нужна одна точка, для определения берется максимальная мощность наибольшей нагрузки.

• Когда требуется подключать сразу несколько устройств в розетки, целесообразно сложить их общую мощность или общее количество ампер. По этому показателю выбирается параметр вилки и самой розетки, и определяется сечение проводника.
• Если устанавливается блок, к которому подходит один прибор в 3А, а второй – 4А, то суммарный ток будет соответствовать 7А. В этом случае для удлинителя хватит номинала в 10А, и останется запас на тот случай, когда возникнет необходимость подключения устройства с большей мощнстью.
• Сечение провода определяется по тому же методу, но к сумме нужно прибавить 30% для надежности. Индивидуальный параметр жилы выбирается из соответствующих таблиц. По ним кэффициент нагрузки не может быть выше для марки проводника.

Необходимо заметить, что если нужно использовать ваше творение как фазу, ноль и, соответственно, земле, рекомендуется использовать трехжильный проводник, соответственно, другие элементы (розетки и выключатели) – содержать три вывода.

Когда в наличии присутствуют исключительно фаза и ноль, переноска с тремя будет не практична в использовании.

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

• паяльник,
• крестовая отвертка,
• тестер,
• наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

1. Разобрать корпус сетевого фильтра, открутив монтажные винты;
2. Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
3. Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
4. Достать контакты и очистить от черного нагара.
5. Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

1. Разобрать фильтр;
2. Выпаять кнопку;
3. Извлечь из корпуса выключатель;
4. Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
5. Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

• шуруповерт (или дрель) и сверло диаметром 3,5 мм;
• зубочистка;
• ватная палочка;
• бокорезы.

Сам процесс очень прост:

1. В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
2. Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
3. Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ ” alt=””>

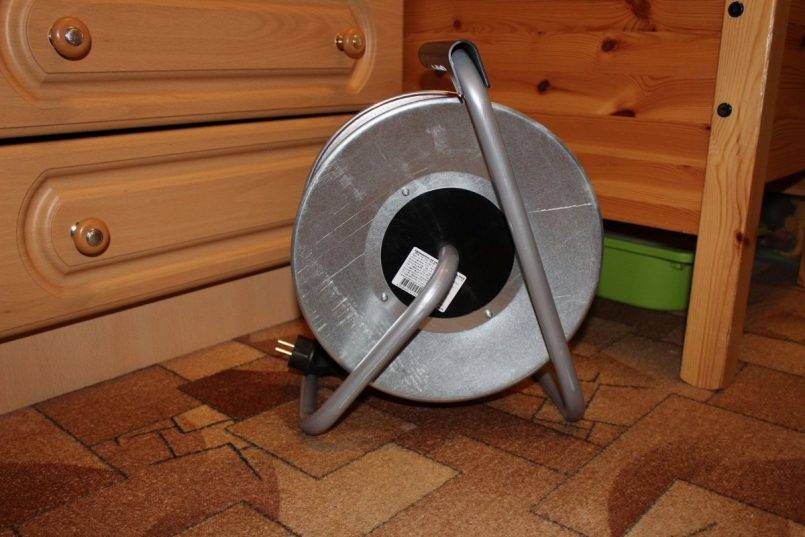

Удлинитель на катушке

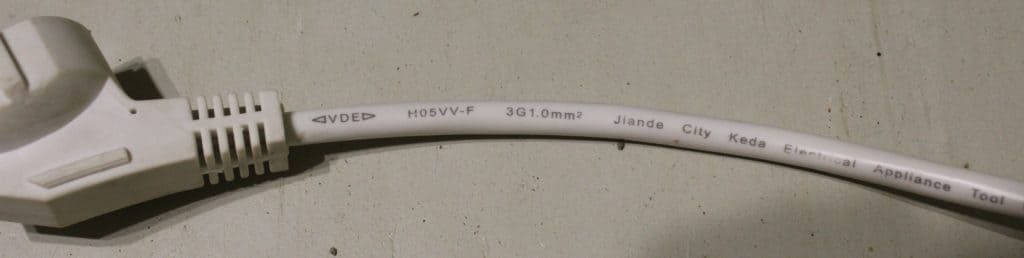

Кабель отличается от провода тем, что оснащен общей изоляцией, это подразумевает его использование вне помещения. Получается, что в квартире можно применять провод, а для переноски на катушке использовать кабель.

Согласно ГОСТ, кабель многожильный это совершенно иной проводник, чем проводник с многопроволочной жилой из меди. Для первого варианта – это индивидуальная изоляция для каждой проволочки, во втором – они все соединены в одну и массово изолированы.

• Кабель для переноски необходимо выбирать ПВС, а также ПБППГ. Их разница в том, что первый – круглый, а второй – плоской формы.
• Этот кабель обязательно должен содержать три жилы. Земля в такой переноске необходима, ей лучше не воспользоваться, чем потом жалеть об ее отсутствии.
• Удлинитель рекомендуется использовать с прямой формой вилки. Подвод к вилке практичнее без изгиба, это послужит удобством в труднодоступных местах, а ушко сделает легче выключение, а также не помешает в случае подвешивания.

Функция заземления присутствует практически на всех вилках, обеспечивающих класс защиты не менее IP44. Если все сделано правильно, то с таким удлинителем можно работать и во влажных помещениях, а если удлинитель в подвешенном состоянии, то ничего не произойдет и при осадках.

Розетки бывают двух видов:

Далее сборка проходит по следующему алгоритму, аналогичному сборке простого удлинителя.

• Хороший в эксплуатации удлинитель гарантирует передачу мощности от 30А минимум на 45 метров.
• Этого достаточно для того, чтобы подключить свет в бане на дачном участке.
• Для этого потребуется кабель 3*10мм, нужно учитывать, что 50 м этого проводника имеет массу в 20-25 кг.

Кабель с катушки при эксплуатации должен полностью разматываться, это не зависит от подаваемой нагрузки. Если не следовать этому правилу, он будет сильно нагреваться и при подаче тока по не раскрученному проводнику происходит индукция. В некоторых случаях это приводит к взрывному разрушению и грозит получением травм.

Источник

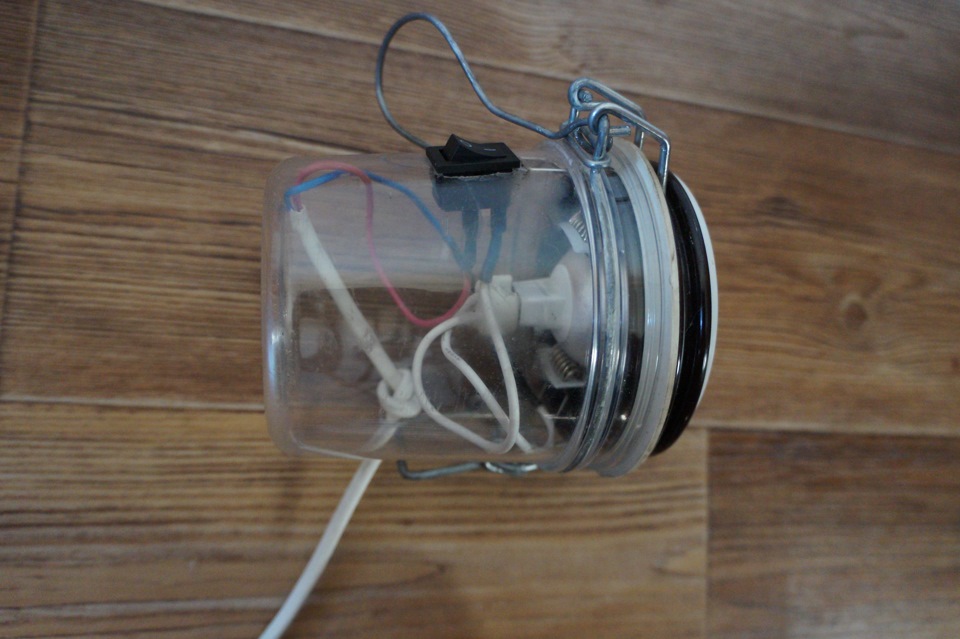

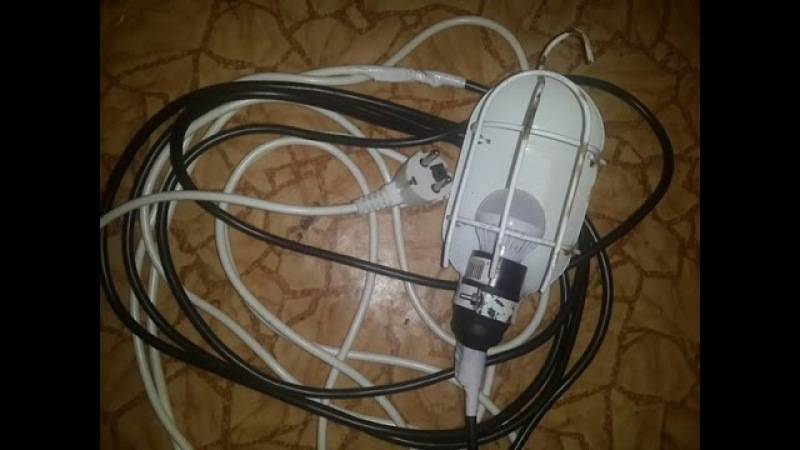

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место. Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Переноски необходимы в любом хозяйстве. Всегда найдется место, которое стационарные лампы освещают плохо. Однако стоимость переносных ламп довольно высока, и ломаются они нередко. Сегодня мы узнаем, как сделать переноску из светодиодной лампы, не потратив на это много времени и денег, а также как выбрать подходящий вариант светодиодных ламп.

Переноска из алюминиевого профиля и диодов

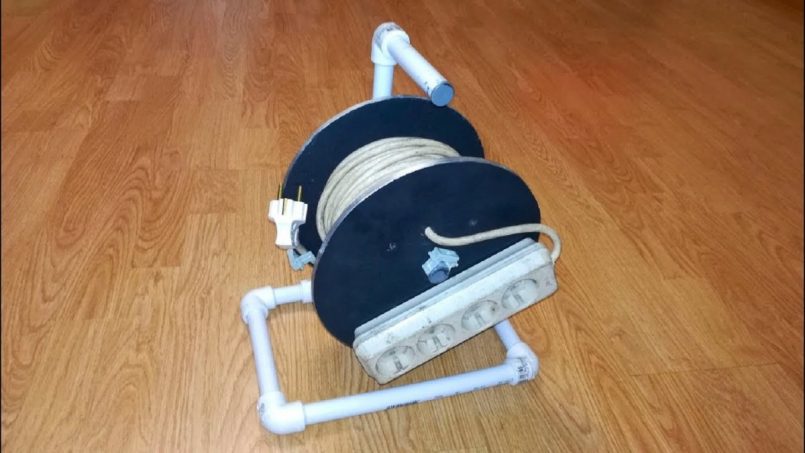

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

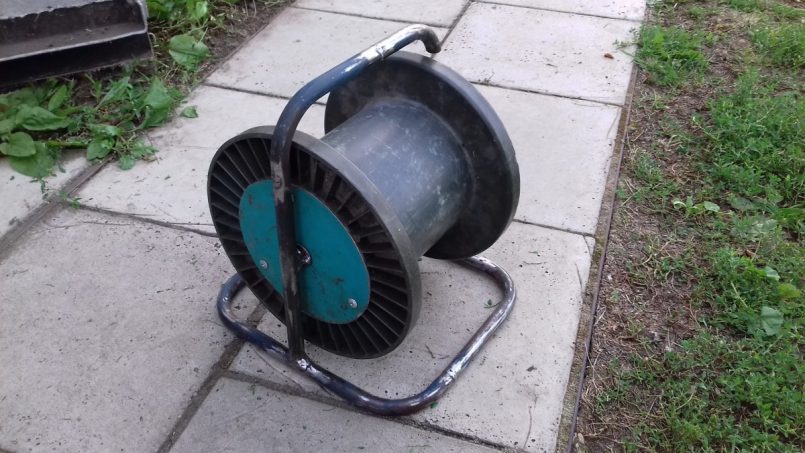

Где взять катушку

Есть два варианта:

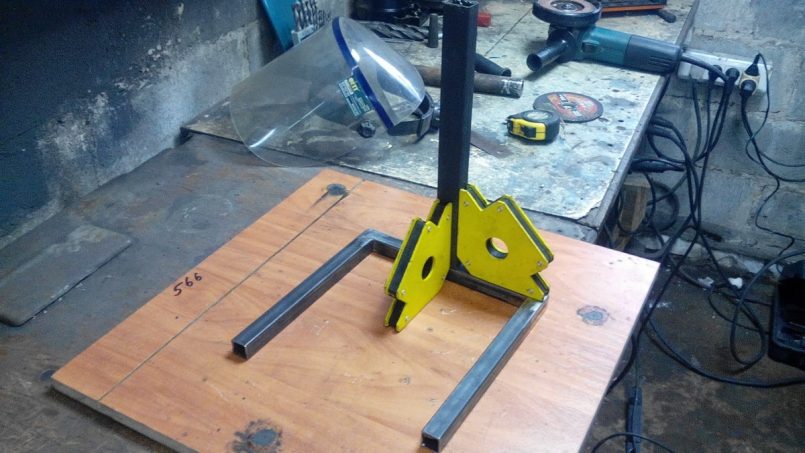

1. Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию. Себестоимость изделия составит 1.5-2 тысячи рублей.
2. Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Сборка и эксплуатация удлинителя на катушке

Подключать вилку и блок розеток к проводам следует по описанной выше схеме, с таким же контролем герметизации.

При условии полного снятия кабеля с барабана, не имеет значения где, будет находиться вилка, внутри катушки или снаружи.

Как расчитать мощность на переноску

Расчет сечения по мощности нагрузки:

Самый популярный вариант выбора кабеля при сборке удлинителя в домашних условиях ПВС3*1.5 и ПВС3*2.5. Сечение провода такое, как у электропроводки в доме: 1.5 или 2.5 кв.мм. в подавляющем большинстве. Удлинитель становится продолжением домашней электрической сети и защищен автоматическим выключателем от короткого замыкания.

Это просто. Надо суммировать мощности всех электроприборов, которые одновременно будут подключены к удлинителю. Это значение округлить в большую сторону до ближайшего типового в таблице электротехнического справочника. По нему выбрать сечение для проводника с медными жилами.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или . В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.

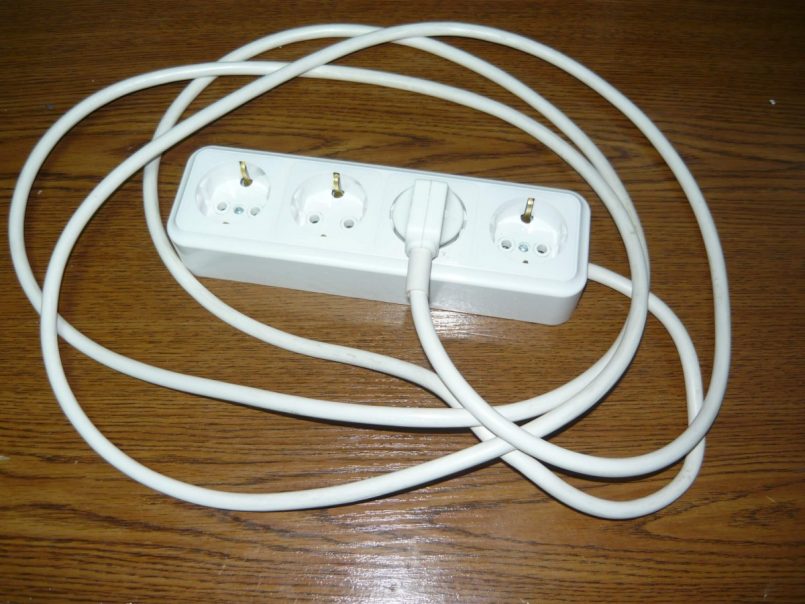

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Блок питания своими руками: пошаговая инструкция как делается самодельная, регулируемая, универсальная и импульсная модель

Обратимся к инструкции как сделать удлинитель самому.

• Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
• Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
• Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
• Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

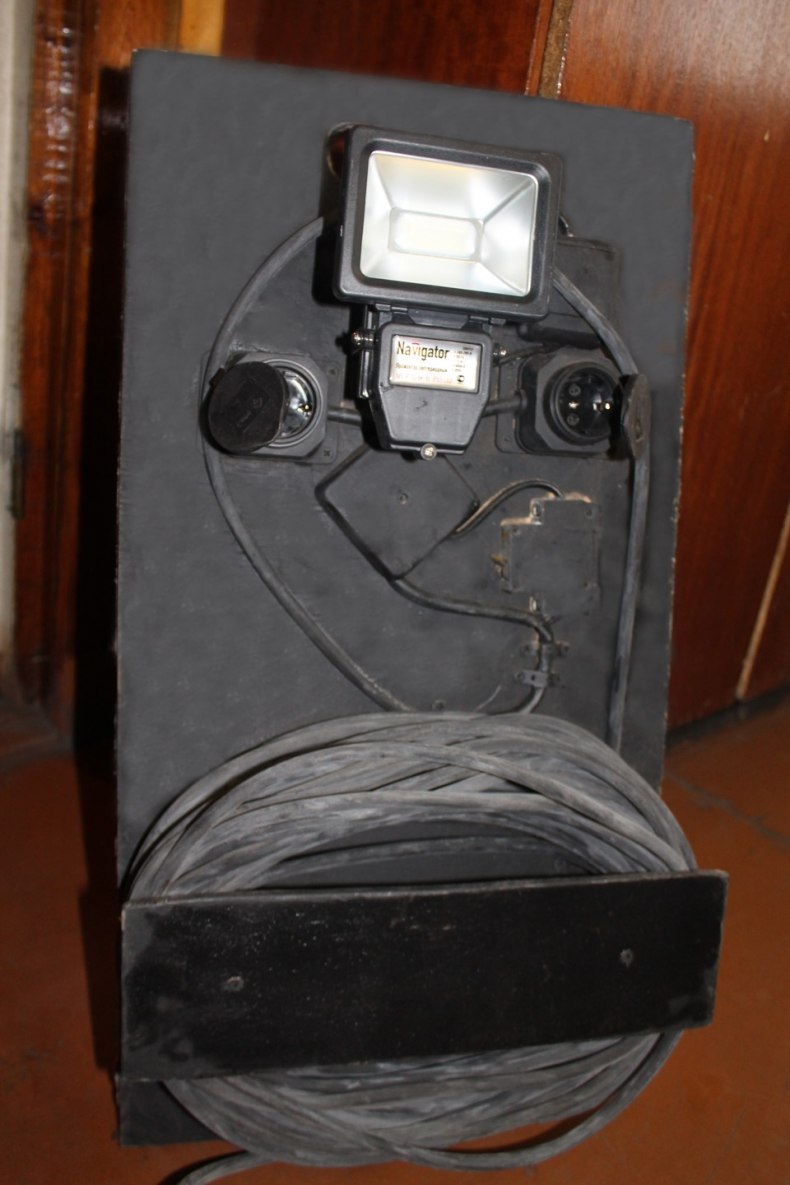

Переноска из потолочного светодиодного светильника

Свет норм. под любым углом получается, если сделать переносную конструкцию из обычного светодиодного потолочного светильника за 300 рублей. Вырезаем корпус из любого пластика по размерам светильника, чтобы был устойчивым.

Снизу можно вырезать из жести и закрепить на болты или саморезы устойчивую ножку стойку.

В корпус крепим на клей светильник, по необходимости подрезаем края, чтобы улучшить адгезию. Осталось подключить провода и можно пользоваться.

В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле фирменного и гораздо надежнее. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Процесс изготовления удлинителя

1. Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
2. Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
3. Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
4. Надеваем крышку на колодку и завинчиваем болты.
5. На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
6. Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
7. На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
8. Надеваем кожух на внутреннюю вставку. Закручиваем болты.
9. Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.
