Преимущества и недостатки
Плюсы:
- простота схемы, позволяет собрать печь на отработанном масле своими руками;
- надежность и безотказность конструкции;
- энергонезависимая технология (хотя наиболее эффективные модели, схемы которых мы будем рассматривать в дальнейшем, целесообразно оборудовать электровентилятором);
- универсальность применения. Могут быть использованы не только для обогрева гаражей, теплиц и хозяйственных построек, но и для приготовления пищи;
- экономичность – расход топлива составляет, в зависимости от величины печи, от 0,5 до 2 л/час.
Минусы:
- основным недостатком является довольно высокая пожарная опасность некоторых моделей с открытой камерой сгорания;
- в сложных моделях с капельной подачей топлива не рекомендуется использовать загрязненную отработку. Необходима предварительная фильтрация топлива или присоединение фильтра на патрубок маслонасоса;
- обязательно устройство дымоходной системы выведения отработанных газов, высотой не менее 4м. При этом нельзя допускать горизонтальных участков труб на всей протяженности вытяжной системы;
- необходима систематическая и довольно частая чистка поддона печи, камеры сгорания и дымохода;
- в процессе интенсивной работы печь довольно сильно шумит.
Изготовление прибора своими руками
При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.
Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.
Процесс работ
Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.
Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров
- Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
- Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
- Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
- Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
- Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
- Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
- Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.
Какие могут возникнуть трудности?
Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.
Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.
Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.
Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.
Особенности печки на отработке
Печки на отработанном масле — это экономически выгодный и экологически ответственный способ обогрева помещений. Эти устройства могут работать на различных видах отработанного масла, включая моторное, трансмиссионное и другие виды.
Основные элементы и принцип работы
Печка на отработке, как правило, состоит из топки, нагревательного элемента, системы подачи топлива и системы контроля температуры. Принцип работы основан на том, что отработанное масло подогревается до высокой температуры, при которой оно начинает испаряться. Эти пары затем сжигаются, выделяя тепло.
Установка и подключение
Установка печки на отработке требует соблюдения определенных правил. Необходимо убедиться, что вокруг печки достаточно пространства для безопасной работы и обслуживания. Подключение должно осуществляться качественными и надежными трубами, которые способны выдерживать высокие температуры и давление.
Экономичность и экологичность
Основным преимуществом печек на отработанном масле является их экономичность. Они позволяют использовать топливо, которое обычно выбрасывается, и существенно снижают расходы на обогрев. Кроме того, правильно настроенная печка на отработке будет сжигать масло полностью, минимизируя выбросы вредных веществ в атмосферу.
Уход и обслуживание
Печка на отработке требует регулярного обслуживания. Необходимо регулярно чистить топку и систему подачи топлива, проверять работоспособность нагревательного элемента и системы контроля температуры.
Потенциальные проблемы и риски
Несмотря на все преимущества, печки на отработанном масле могут представлять определенные риски. Неконтролируемое сжигание может привести к перегреву и возгоранию. Также необходимо учитывать, что отработанное масло может содержать вредные вещества, которые при неправильном сжигании могут выделяться в атмосферу.
Нестандартные ситуации?
При сборке самостоятельно следует принимать во внимание следующие моменты, которые могут испортить процесс функционирования. К таким относятся:
К таким относятся:
- Как уже ранее было сказано, основным «острым углом» является попадание жидкости на поверхность топлива. При вспенивании и выбрасывании горючего из камеры и попадании на горячий корпус, есть вероятность возгорания. В таких случаях не стоит пренебрегать наличием огнетушителя.
- Топливоподающая система не будет лишней. Поскольку это комфортно с точки зрения того, что не нужно самому заливать масло в камеру при процессе охлаждения.
- Не рекомендуется применять бензин или солярку в качестве топлива (данные виды относятся к легковоспламеняющимся). Данная категория разрешена в малых дозах для так называемого старта.
- Защитить печь от сильных сквозняков. Это объясняется тем, что сильные потоки воздуха могут навредить рабочему процессу.
| Виды печей | |
| Полирозные | В составляющих присутствуют листы сплавов, либо готовые ёмкости (трубы, баллоны) |
| Вентиляционные | Присутствует подача воздуха в верхнюю камеру |
| С присутствием надува | Более дорогой вид печи, но её преимущество состоит в наличии постоянного охлаждения и продува |
Полирозные печи особенны тем, что включают в себя трубу, которая соединена с двумя замкнутыми областями. В нижнюю ёмкость заливается определенное количество масла. В регулировании температуры играет роль рост или уменьшение количества подачи воздуха. Но для поддержания нормальных условий функционирования следует проводить постоянную очистку.
При работе вентиляционных печей гарантируется равномерное распределение потоков тёплого воздуха в помещении. Работа данной печи схожа с процессами функционирования дизельных двигателей. То есть для начала рабочего процесса нужна всего лишь одна капля легковоспламеняющегося топлива. Однако, отрицательной стороной является выбор масла. То есть не все виды отработанных масел могут поспособствовать нормальной работе вентиляционных печей.
Печи с функциями наддува обладает рядами преимуществ по сравнению с вышеназванными. Потоки тёплого воздуха образуются вентиляторами для обдува. Единственным минусом является дороговизна.
Принцип работы
Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.
Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.
По желанию обогреватель дополняют лотком для долива масла. От хозяина требуется немного: заполнить бак отработкой, поджечь и следить за нормальной работой топки.
Чертеж капельной печи на отработке
Руководство по сборке масляной печи
Руководство по сборке масляной печи
Для сборки корпуса можно использовать листовой металл и металлические трубы. Предварительно подготовьте принадлежности для работы.
Набор для сборки масляной печи
- Болгарка.
- Аппарат для сварки и электроды.
- Листовой металл.
- Обрезки труб.
- Стальной уголок. Из него вы сделаете ножки для своей самодельной масляной печки.
- Термостойкая краска для металла.
Приступайте к сборке печи.
Руководство по сборке масляной печи
Первый этап. Изготовьте нижнюю камеру агрегата. В рассматриваемой конструкции нижняя часть одновременно выполняет функции топливного бака и топки. Выглядит эта часть печки как круглый бак с металлической крышкой. В крышке подготовьте отверстие под трубу, которая будет выполнять функции второй камеры, а также отверстия для заливки жидкого топлива.
Вырежьте детали нижней камеры в соответствии с предварительно подготовленным чертежом. Его вы можете сделать самостоятельно или использовать готовый вариант. Края срезов нужно зачистить при помощи болгарки и сварить в единую конструкцию. Для изготовления стенок удобнее всего использовать обрезок трубы.
Изготовление нижней камеры печи
Второй этап. Приварите к стенкам нижней камеры дно из металлического листа. К дну приварите ножки.
Крышка нижней емкости печи
Третий этап. Сделайте металлическую крышку с отверстиями. Всего их будет 2: одно в центре диаметром 10 см и второе ближе к краю диаметром 6 см. Крышку рекомендуется делать съемной – так вам будет легче чистить бак в будущем.
Четвертый этап. Подготовьте трубу длиной порядка 36 см и диаметром 10 см. Равномерно по высоте и окружности трубы просверлите отверстия для забора воздуха. Диаметр отверстий должен составлять порядка 9-10 мм.
Пятый этап. Сварите трубу с крышкой нижнего отсека печки под прямым углом. На 6-сантиметровом отверстии в крышке закрепите воздушную заслонку. Ее можно закрепить с помощью болта или заклепки.
Шестой этап. Изготовьте верхний бак по той же схеме, что и нижний. Стенки бака лучше всего делать из трубы.
Седьмой этап. Сделайте в днище верхнего бака отверстие диаметром 10 см. Отверстие следует сместить ближе к любому краю днища. Приварите к готовому отверстию короткий кусок трубы диаметром 11 см. С помощью этого отрезка трубы вы сможете надевать вторую часть корпуса печки на камеру сгорания.
Ножки и чаша для масла
Восьмой этап. Изготовьте крышку верхнего отсека. Для этого лучше всего использовать металл толщиной от 6 мм. В крышке подготовьте отверстие для установки дымоотводящей трубы. Это отверстие должно располагаться противоположно по отношению к отверстию, которое вы ранее создавали в дне камеры. Приварите к верхней крышке металлическую перегородку-отсе катель. Перегородка устанавливается ближе к отверстию для вывода дыма.
Девятый этап. Приварите трубу для вывода дыма к соответствующему отверстию. Для дополнительной прочности приварите между двумя камерами печки распорку. Для изготовления распорки можете использовать трубу из стали диаметром 2-3 см или стальной уголок.
Десятый этап. Окрасьте печку термостойкой краской желаемого цвета.
Масляная печь — упрощенный вариант
Принцип действия печки на отработке
Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.
Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.
Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.
Форма таких агрегатов может быть различной – суть от этого не меняется
Необходимые материалы и инструменты
Для изготовления печи-буржуйки своими руками понадобятся:
- сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
- зубило;
- мягкая ткань (можно использовать ветошь);
- молоток;
- наждачная бумага (мелкозернистая).
Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка. Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:
- огнеупорного кирпича;
- стальных труб;
- металлической проволоки;
- колосников (в некоторых случаях можно обойтись и без них);
- патрубка с флюгаркой;
- дверных шарниров.
Простая масляная печь на отработке
Одна из самых привлекательных черт масляной печи на отработке — это возможность использовать отработанное масло в качестве топлива, что помогает сэкономить деньги и ресурсы. Процесс создания такой печи можно разбить на несколько шагов, начиная с выбора материалов и заканчивая сборкой и запуском. Это займет немного времени и требует определенного уровня умения, но в результате вы получите долговечное и эффективное оборудование для обогрева.
Список инструментов:
- Металлический бочонок (желательно объемом 200 литров)
- Металлические трубы разного диаметра (для дымохода и подачи воздуха)
- Металлический лист толщиной около 5 мм для создания дверцы
- Прочный металлический жгут или проволока для создания ручки дверцы
- Защитные перчатки
- Защитные очки
- Болгарка или пила по металлу
- Сварочный аппарат
- Сварочные электроды
- Заклепочный пистолет
- Заклепки
- Огнестойкая краска
При помощи болгарки или пилы по металлу отрежьте верхнюю часть бочки, чтобы создать отверстие для загрузки топлива. На противоположной стороне бочки сделайте отверстие под дымоход. Это можно сделать с помощью болгарки или сверла. Из металлического листа сделайте дверцу, размером чуть больше, чем отверстие для загрузки топлива.
Прикрепите дверцу к бочке, используя заклепки и заклепочный пистолет. Создайте ручку для дверцы из металлического жгута или проволоки и прикрепите ее к дверце. Сварите металлическую трубу к отверстию, которое вы сделали для дымохода. Сделайте еще одно отверстие внизу бочки для подачи воздуха и сварите к нему маленькую трубу. Покройте всю поверхность печи огнестойкой краской для защиты от коррозии. После высыхания краски печь готова к использованию.
Требования к установке и эксплуатации печи на масле
Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей
Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться. Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным
Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот
Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.
В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.
Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей
Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.
Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.
Почему востребованы печи на отработке
Основная причина народной любви к самодельным печам – низкая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы выполняют такие обогреватели в качестве эксперимента и в это же время полезного устройства. С возникновением самодельной печи на отработке отпадает решение вопроса о «пристраивании» сырья.
Как же действует аппарат на отработке? Процесс состоит в расщеплении тяжёлого с примесями топлива, содержащего сложный состав. По-иному процесс, при котором встречается нехватка кислорода и горение не самого топлива, а его паров, именуется пиролизом.
Чтобы процесс запустить, нужно сделать парообразование топлива, после подогреть полученные пары до температуры около +300-400 ?С, после этого сжигание будет выполняться самопроизвольно. Остается дожидаться полного сгорания топлива.
Есть 2 схемы, которые применяют при самостоятельном изготовлении печей:
- наполнение резервуара маслом и поджигание его, благодаря чему пары испаряются и начинают гореть;
- использование горелки, при котором три зоны (пиролиза, поджигания и догорания) соединяются и выполняют процесс горения более практичным, регулируемым и неопасным.
Вторая схема более непростая, просит серьезной доработки топлива и правильности изготовления, благодаря этому рассмотрим более стандартные модели из первой группы.
Плюсы применения печки для гаража на масляной отработке:
- простота конструирования и обслуживания устройства;
- экономность топливного расхода – около 1,5-2 л в час;
- отсутствие копоти и нагара;
- безопасность хранения запасов отработки;
- есть возможность подсоединения воздушного или водяного контура отопления;
Компактность агрегата тоже очень важна для маленьких помещений.
Минусы тоже есть:
- необходимость в постоянной чистке печи и дымоотвода;
- необходимый элемент – вертикально распложенный дымотвод высотой не менее четырех метров;
- для печей с распылительными устройствами следует применять исключительно очищенное масло (ориентировочная цена фильтрованного продукта – 8-12 руб./л);
- одно из вариантов сбережения отработки – плюсовая температура, другими словами нужно или обогреваемое зимой помещение, или зарытый в землю резервуар.
Перед изготовлением или приобретением готовой печи следует рассмотреть все минусы и плюсы самодельных устройств, а потом уже принимать последнее решение.
Разновидности печей на отработке
Пример расчета размеров печи
Отопление на отработанном масле для частного дома
Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.
Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.
Особенности использования
Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.
Виды топлива. Сколько получают тепла при сжигании одного литра?
Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.
Разновидности отработанных масел:
- моторные масла и смазочные средства, используемые в различных видах транспорта;
- индустриальные продукты.
Плюсы и минусы
Плюсы топлива:
- Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
- Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
- Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.
Минусы топлива:
- представляет опасность для здоровья, если продукт сгорает не полностью;
- большие габариты дымохода — 5 м в длину;
- сложность поджига;
- плазменная чаша и дымоход быстро засоряются;
- работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.
Как отрабатывают масло?
Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.
Также из индустриальных механизмов, компрессоров и энергетического оборудования.
Что не относится к подобному топливу?
Перечень продуктов, не относящихся к отработке:
- переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
- твердые отходы с отработкой;
- растворители;
- продукты, которые не подлежат такой же переработке, как отработка;
- нефтетопливо природного происхождения из разлива;
- другие неиспользованные нефтепродукты.
Технологии применения
Существуют различные технологии, позволяющие использовать отработанное масло:
- тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
- разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
- непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.
Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.
Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.
Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.
Подача масла в печь на отработке. Изготовление печи на отработке из газового баллона
Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:
- Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
- Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
- Оцинкованная труба для дымохода.
- Трубы для горелки.
- Уголки из стали для ножек.
Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.
Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

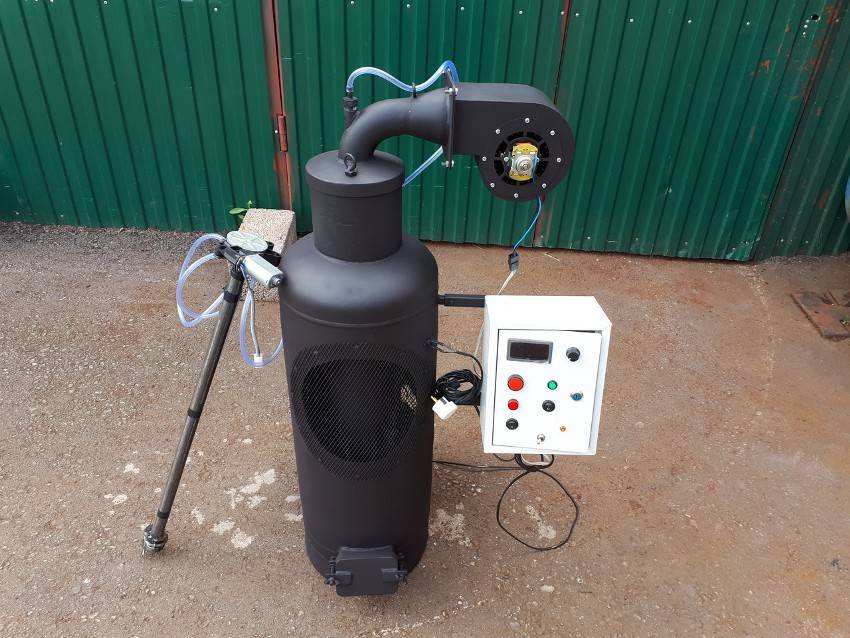

Рис. 6 Вариант агрегата на отработке изготовленногоиз баллона
Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.
Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.
Рис. 7 Дымоходная труба агрегата на отработке.Отделка потолка над печью в бане
В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.
Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.
Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт. они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.
К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

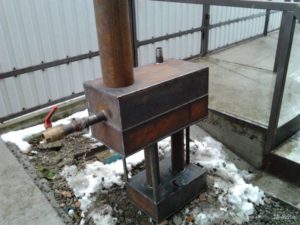

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.
Техника безопасности при эксплуатации самодельной печи
- Дрова и горючие материалы хранят на большом расстоянии от работающей печи.
- Для жидкостных устройств применяют только тяжелое топливо. Ацетон, бензин, растворитель, спирт используют для розжига.
- Под рукой всегда должен быть огнетушитель или мешок с песком.
- Не закрывать заслонку на выходе, пока в топке тлеют остатки дров. Велика вероятность угореть.
- Не перетапливайте дровяную печь. Раскаленные докрасна стенки могут повредить лакокрасочное покрытие автомобиля.
Любой вариант печи, сделанной своими руками, позволит произвести ремонт в зимнее время и поддерживать благоприятный микроклимат для машины. Это полезное устройство должно быть в гараже у каждого уважающего себя автовладельца.
Принцип работы печи на отработанном масле
Как чистить печь?
Первая чистка
По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.
При чистке я обычно придерживаюсь следующей последовательности:
- беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
- убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
- с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
- достаю сам поддон и вытрушиваю отходы.
Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.
Удачной работы!
Буржуйка на отработке: экономия на топливе
Материалы для изготовления печи на отработке
Печь на отработке — это устройство, которое используется для обогрева помещений, а также для нагрева воды и приготовления пищи. При изготовлении печи на отработке необходимо использовать специальные материалы, которые обладают высокой теплостойкостью и устойчивостью к воздействию высоких температур.
Кирпич для печи на отработке
Один из основных материалов для изготовления печи на отработке — это огнеупорный кирпич. Он обладает высокой теплостойкостью и устойчивостью к высоким температурам, что делает его идеальным материалом для печей на отработке. Огнеупорный кирпич должен иметь высокую плотность и низкий коэффициент теплопроводности, чтобы обеспечить максимальную эффективность работы печи
Также важно выбирать кирпич с правильной формой и размером, чтобы обеспечить прочность и устойчивость печи
Шамотная глина для печи на отработке
Другой важный материал для изготовления печи на отработке — это шамотная глина. Она обладает высокой теплостойкостью и хорошей устойчивостью к воздействию высоких температур, что делает ее идеальным материалом для создания камеры сгорания печи. Шамотная глина должна иметь высокую плотность и низкий коэффициент теплопроводности, чтобы обеспечить эффективность работы печи
Также важно выбирать шамотную глину с правильной фракцией, чтобы обеспечить прочность и устойчивость печи
Другие материалы для печи на отработке
Кроме кирпича и шамотной глины, для изготовления печи на отработке могут использоваться и другие материалы, такие как керамические плитки, огнеупорные волокна, металлические элементы и т.д. В зависимости от конструкции и требований к печи, можно выбрать наиболее подходящие материалы для ее изготовления.
- При изготовлении печи на отработке необходимо использовать специальные материалы, которые обладают высокой теплостойкостью и устойчивостью к высоким температурам.
- Огнеупорный кирпич и шамотная глина являются основными материалами для печей на отработке, так как они обладают высокой теплостойкостью и устойчивостью к воздействию высоких температур.
- Кроме того, при выборе материалов необходимо учитывать их плотность и коэффициент теплопроводности, чтобы обеспечить максимальную эффективность работы печи.
Другие материалы, такие как керамические плитки, огнеупорные волокна и металлические элементы, могут использоваться для улучшения эффективности работы печи, а также для создания дополнительных функций, таких как нагрев воды или приготовление пищи.
Правильный выбор материалов и качественная установка позволят создать надежную и эффективную печь на отработке, которая будет долго служить и обеспечивать комфортное отопление и использование в быту.
Целесообразность использования отработанного масла

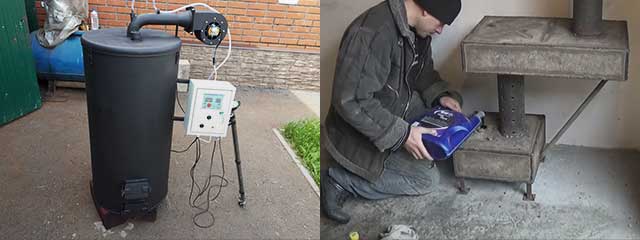

На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.
В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.
Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.
Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.
Меры безопасности
Вывод
Печь на масле для гаража легко обслуживается, ее несложно изготовить своими руками. Инструменты, материалы, используемые при её изготовлении, доступны. С помощью такой печи просто решить проблему обогрева гаража, нагревается за несколько минут.
Обладает высокой эффективность. Не требует больших затрат при эксплуатации, отработку, если возникнет потребность, можно купить по очень низкой цене на станциях техобслуживания.
Из-за простоты конструкции, экономичности является одним из лучших вариантов устройства обогрева в гараже. При эксплуатации необходимо соблюдать Правила пожарной безопасности.
Выводы и нужное видео по теме
Созидательный процесс и запуска обогревательного устройства проходит намного легче, если приняты все меры безопасности и взяты в учет невидимые моменты изготовления и процесса установки. Рекомендуем видеоролики с полезными советами.
Как правильно запустить печь:
Обзор работающей печи. Советы по применению:
Подсказки по устройству и применению:
Разрешить вопрос с утилизацией отработки можно очень просто, соорудив в гараже печь из металла. Рукодельный прибор обогрева, действующий на дешевом топливе, функционирует даже лучше покупных очень дорогих моделей. Однако если у вас нет уверенности в собственных силах, лучше обратиться за помощью к профессионалам, недалеко знакомым с невидимыми моментами изготовления и процесса установки масляных печей.
