Стропильная система односкатной крыши
Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.
Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.
При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.
При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.
Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.
Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.
Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.
Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.
Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
Объективные характеристики односкатных крыш
Начнем обзор технических и эксплуатационных параметров односкатных крыш нетрадиционно, не с преимуществ, а с недостатков. К недостаткам можно отнести следующие факторы.
Отсутствие чердачного пространства или небольшой его объем
Действительно, односкатные крыши могут одновременно выполнять функцию потолка гаража (чердачное помещение полностью отсутствует) или иметь отдельное потолочное перекрытие, но оно располагается на минимальном расстоянии от стропильной системы. Этот недостаток весьма условен, сегодня нет надобности хранить в гараже полный комплект запасных частей из-за их дефицита, все недостающее без проблем можно приобрести в магазинах. А от такого гаражного хранения сложные с технической точки зрения агрегаты быстро теряют свои заводские данные. Что касается комплекта зимней/летней резины, то для него всегда найдется место в самом гараже или в небольшом чердачном помещении.
Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным
Высокие показатели снеговой нагрузки
Как утверждает СНиП, при наклоне крыши менее 20° весь снеговой покров остается на поверхности скатов. Односкатные кровли редко имеют угол наклона, превышающий такие значения, соответственно, во время расчетов нужно учитывать максимальные значения высоты снежного покрова для каждой климатической зоны, увеличивать устойчивость стропильной системы, принимать специальные меры по повышению ее надежности. Но для гаражей это не проблема, небольшие размеры строения существенно понижают общие нагрузки и облегчают работу.
Факторы влияния снеговой нагрузки
Низкие дизайнерские характеристики
Это очень спорное утверждение, у каждого владельца гаража свои предпочтения. Не нужно во всем слушаться дизайнеров, они видят проект один единственный раз, а гаражом пользоваться не будут. Лучше всего по дизайнерским параметрам то строение, которое нравится владельцу, а не проектировщикам. Теперь пора немного поговорить о преимуществах односкатной крыши для гаража.
Таблица. Преимущества односкатных крыш для гаража.
Показатель
Краткое описание
Невысокая стоимость
Если принимать во внимание площадь помещения и стоимость крыши, то односкатные самые дешевые среди всех используемых в строительстве вариантов. Крыши гаража редко утепляются, а это заметно понижается сметную стоимость.
Минимальное количество непродуктивных отходов
Крыша не имеет стыковок, коньков, ендов и иных элементов, существенно усложняющих процесс покрытия. Простая геометрия скатов минимизирует количество отходов дорогостоящих кровельных материалов.
Технологичность и простота монтажа
Стропильная система очень простая, нет необходимости устанавливать различные упоры и подкосы, прогоны и коньки
Балки кладут прямо на несущие стены небольшого строения или на обвязочный пояс.
Универсальность использования
Односкатные крыши можно делать не только на гаражах, но и на всех приусадебных пристройках. Это позволяет строить сооружения различного назначения в одном стиле.
Простая геометрия скатов минимизирует количество отходов дорогостоящих кровельных материалов.
Технологичность и простота монтажа
Стропильная система очень простая, нет необходимости устанавливать различные упоры и подкосы, прогоны и коньки. Балки кладут прямо на несущие стены небольшого строения или на обвязочный пояс.
Универсальность использования
Односкатные крыши можно делать не только на гаражах, но и на всех приусадебных пристройках. Это позволяет строить сооружения различного назначения в одном стиле.
Скребок для уборки снега с крыш
По мнению профессиональных строителей, односкатные крыши – единственный вид стропильной системы, который могут собрать дилетанты. Надо лишь немного уметь резать пиломатериалы и иметь большое желание построить гараж своими силами.
Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения
Как рассчитать уклон ската?
Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:
- рубероид;
- профнастил;
- шифер;
- металлочерепица.
Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия. Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов. Низкий край крыши направляется в сторону постоянно дующих ветров.
Выбор кровли для односкатной крыши гаража
В настоящее время есть много кровельных материалов для покрытия крыш, в принципе все они могут использоваться для гаража. Но профессиональные строители рекомендуют лишь несколько типов покрытий для односкатных крыш, именно на них следует становиться подробнее.
Таблица. Кровельные материалы для гаража.
Выбор кровельных материалов зависит не только от их цены и эксплуатационных характеристик, но и от угла наклона ската. Мы уже упоминали, что на практике этот параметр 20° и выше, а их можно монтировать на скатах с углом наклона более 12°. Так что, все вышеперечисленные кровельные материалы можно использовать для крыш гаражей.
Виды гаражных крыш
По особенностям конструкции можно выделить несколько видов крыш. По наличию скатов кровли бывают:
- скатные;
- плоские.
Плоская крыша нуждается в обустройстве сплошного эластичного покрытия из полимерно-битумных материалов, стойких к изменениям температуры. Опорными деталями для подобной конструкции служат стенки здания. В качестве основы могут использоваться стяжки или плиты. В некоторых случаях на плоской крыше делают подвесной сад. В таком случае конструкция будет эксплуатируемой.
Скатная крыша образуется основаниями, угол наклона которых может быть от 10 до 60°. Конструкции имеют упор на стропильный механизм. Для гаража можно соорудить следующие виды крыш:
С одним скатом. Конструкция имеет упор на стенки здания, в связи с чем одна из стен должна быть выше остальных, чтобы была возможность создать уклон. Перепад высоты рассчитывается по формуле: H = tg α x s, где s — ширина здания, tg α — тангенс угла наклона, значение которого можно посчитать на калькуляторе или взять из таблиц Брадиса. Величина уклона крыши зависит от особенностей климата региона: количества снега и сил постоянного ветра.
Односкатная крыша формируется разными по высоте стенами
С двумя скатами. Этот вариант при сооружении гаражей используется чаще всего, так как он позволяет увеличить полезную площадь здания за счёт чердачного помещения. Крыша данного вида может быть выполнена с перекрытием или без, однако она должна опираться на мауэрлат — обвязку по горизонтали из брусков, которая объединяет стропильный механизм в прочную конструкцию.
Двускатная крыша увеличивает полезное пространство гаража за счёт чердачного помещения
Шатровая крыша. Для гаражей используется довольно редко, однако в некоторых случаях её применяют для поддержания единого стиля застройки территории. Стропильный механизм в этом случае не будет иметь прогона конька, поскольку каркас кровли образуется четырьмя одинаковыми скатами.
Шатровая крыша состоит из четырех одинаковых скатов
Мансардная. Этот вид конструкции позволяет устроить над гаражным строением дополнительную комнату, которая может использоваться хозяином для собственных нужд. К примеру, можно создать мастерскую, кладовку, кабинет или комнату для гостей. От чердачного помещения она отличается высотой подъёма перекрытия: минимум 1,5 м. Этот проект крыши считается дорогим, так как он нуждается в паро-, гидро- и теплоизоляции. Также нужно установить стеклопакеты нестандартной формы. Стропильная пара будет иметь крутой излом, что может повлечь за собой уменьшение прочности постройки.
Минимальный подъём перекрытия в помещении под мансардной крышей составляет 1,5 м
Это интересно: Дровокол из стиральной машины своими руками: познаем все нюансы
Как провести ремонт крыши гаража
Протечка — это основная неприятность, которую приносит кровля гаража, а причины для этого могут быть такими:
- исчерпание ресурса прочности за время эксплуатации;
- отрицательное воздействие погоды;
- некорректный монтаж крыши;
- механические повреждения из-за небрежной очистки кровли от снежного покрова;
- низкокачественный финишный материал;
- пренебрежительное отношение к монтажу гидроизоляции;
- нарушение норм установки при использовании кровельного материала.
Протечки должны устраняться ещё на стадии появления плесени или мокрых пятен. Изначально стоит проверить места соединений, а также стыков, затем целостность крыши на предмет дыр, сколов или прочих повреждений. Кроме того, необходимо устранить разнообразные виды засорений, например, из сухих листьев, которые засоряют углы крыши и накапливают влагу.
Способ ликвидации протечки зависит исключительно от объёма повреждений и характеристик материала для кровли. Частичный ремонт можно проводить для мелкоштучных, а также мягких кровельных материалов. Объём ремонтных работ для панельного и листового материала зависит только от сложности конструкции и её повреждений.
С помощью рубероида можно быстро и недорого полностью отремонтировать крышу гаража и избавиться от протечек
Видео: как отремонтировать крышу гаража
Качественное возведение крыши гаража — оптимальный вариант минимизировать свои расходы, если у вас есть необходимые знания в строительстве. Выбор материала и инструментов имеет большое значение при обустройстве кровли. Достаточно прочитать необходимую информацию, и вы сможете самостоятельно произвести все работы. Желаем вам успеха!
Пошаговая инструкция по монтажу крыши для гаража или дома
Возведение каркаса односкатной крыши условно делится на несколько этапов.
Установка мауэрлат
Мауэрлат — это деревянный брус или металлическая балка, на который приходится нагрузка от стропильной системы. Этот элемент равномерно распределяет на стены всю тяжесть конструкции крыши.
Мауэрлат прикрепляют к стене с помощью металлических стержней, шпилек и анкерных болтов. Заранее просверливаются отверстия для размещения крепежей. После этого балку или брус насаживают на металлические стержни.
Мауэрлат является основанием для других частей каркаса
Балки перекрытия
В зависимости от конструкции гаража, монтаж каркаса может подразумевать установку балок перекрытия. Этот элемент каркаса будет поддерживать нижнюю часть стропильной ноги.
Если расстояние между стенами гаража будет превышать 450 см, необходимо установить подстропильные ноги. Этот элемент каркаса имеет другое название — подкос. Наличие данной детали позволит избежать деформации конструкции в целом.
Места соприкосновений балок со стенами необходимо гидроизолировать
Стропильная система
Существует два способа монтажа стропил:
- На разноуровневые стены. Этот вариант является менее затратным, так как для него требуется меньше материала. Нижняя часть стропильной ноги упирается в мауэрлат. Прочность конструкции повышается за счёт пропилов в опорах и использовании металлических крепежей в виде пластин и уголков. Сначала устанавливаются стропила по бокам конструкции. Затем в коньковой части натягивается шнур, по которому устанавливают и выравнивают остальные элементы конструкции.
Установка готовых ферм. Этот вариант представляет собой конструкцию в виде соединённых в треугольник стропил, стоек и балок. Для удобства сборку ферм необходимо осуществлять на земле. Готовую конструкцию легко поднимать с помощью лебёдок.
Установка обрешётки
Обрешётка является неотъемлемой частью каркаса крыши, так как она будет основой для монтажа гидроизоляционных и утеплительных материалов. Расстояние между рейками зависит от выбранного типа кровельного покрытия. Например, для монтажа битумной черепицы, в качестве обрешётки используют OSB плиты. Его устанавливают сплошным настилом без зазоров, а сверху нужно класть кровельный материал.
Рейки обрешётки монтируют на стропила с помощью гвоздей.
Обрешётка служит основанием для кровельного материала
Чем и как утеплить кровлю гаража
Любой автомобилист мечтает о тёплом гараже, при этом сделать кровлю утеплённой довольно просто.
В современном строительстве крышу гаража утепляют комбинированно, то есть сочетают традиционный утеплитель с теплоизолятором, который отражает свет и не пропускает инфракрасное излучение. Однако в некоторых случаях такие расходы могут быть неоправданно высокими, например, если строение является отдельно стоящим. Тогда используют классические материалы, такие как:
- Минеральная вата. Она обладает прекрасными техническими характеристиками. Её применяют только с гидро- и пароизоляционным материалом, который предохраняет минеральную вату от воды. Кроме того, минвата вполне доступна по стоимости.
- Стекловата. Этот материал стоит дешевле других утеплителей, но имеет низкую степень огнеупорности. Если предполагается делать скатную кровлю, тогда лучше купить специальный тип стекловаты, который отличается высокой плотностью структуры. Выпускается такой материал в рулонах с шириной, равной нормальному расстоянию между стропильными ногами.
- Пенопласт. Это водонепроницаемый материал, который по своим теплоизоляционным характеристикам аналогичен минвате. Пенопласт — легковоспламеняемый утеплитель, однако марка ПБС-С с добавлением антипиренов имеет свойство самозатухания. Благодаря таким особенностям материала, его применяют в качестве утеплителя для кровли гаража. Ко всему прочему, он не гниёт, на нём не образовывается плесень, а также грибок.
- Пеноизол. Представляет собой жидкий пенопласт, но с лучшими показателями. Он устойчив к огню и воде, застывает, попадая в замкнутое пространство, и образует идеальное бесшовное покрытие. При всём этом пеноизол стоит дешевле любого листового пенопласта, а срок его эксплуатации составляет около 40 лет без утраты характеристик.
Можно применить и традиционные варианты для утепления крыши гаража, например, использовать опилки, однако с современными материалами они не сравнятся.
Утепляем крышу гаража изнутри
Необходимые инструменты:
- специальные кнопки или мебельный степлер со скобами;
- плёнка для пароизоляции;
- столярные инструменты;
- самоклеящийся скотч;
- гидроизоляция;
- утеплитель.
Теплоизоляция кровли изнутри проводится следующим образом:
- Выполняем гидроизоляцию. Стыки герметизируем специальным скотчем.
- Устанавливаем теплобарьер. При использовании листового пенопласта необходимо изначально произвести монтаж обрешётки, а уже потом материал закрепить саморезами, параллельно проклеивая все стыки монтажной пеной. Минвата укладывается в пространство между стропилами и держится там за счёт небольшого натяга, вызванного чуть большими размерами листа, чем межстропильное расстояние.
- Пароизоляция. Слой утеплителя накрываем листами пароизоляционной плёнки, а места их соединения проклеиваем самоклеящейся лентой.
Подобный пирог укладывается не только на балочные конструкции из дерева, но и на железобетонные плиты. Перед монтажом балки защищаются листовым материалом, после чего к нему прикрепляется гидроизоляция, затем утеплитель и пароизоляция.
Видео: как утеплить крышу гаража внутри
Утепляем крышу гаража снаружи
Снаружи крыша утепляется ещё на стадии строительства, так как не очень удобно раскрывать уже готовое здание с целью исправления недочётов
Обратите внимание на наличие пароизоляции, которая должна быть установлена со стороны помещения. Так вы сможете предотвратить не только повторное конденсирование паров, но и избежать неприятных подтёков
Как сделать утепление кровли гаража снаружи:
- Паробарьер является первым слоем. Это основная защита от проникновения конденсата на утеплитель.
- Теплоизоляционный слой. Во время его укладки необходимо следить за тем, чтобы щелей было минимальное количество. Если прилегание листов недостаточно плотное, воспользуйтесь монтажной пеной.
- Гидробарьер — это последний слой. Желательно стыки заклеить клейкой лентой.
- На последнем этапе монтируем материал для кровли гаража.
Преимущества и недостатки односкатной крыши для гаража

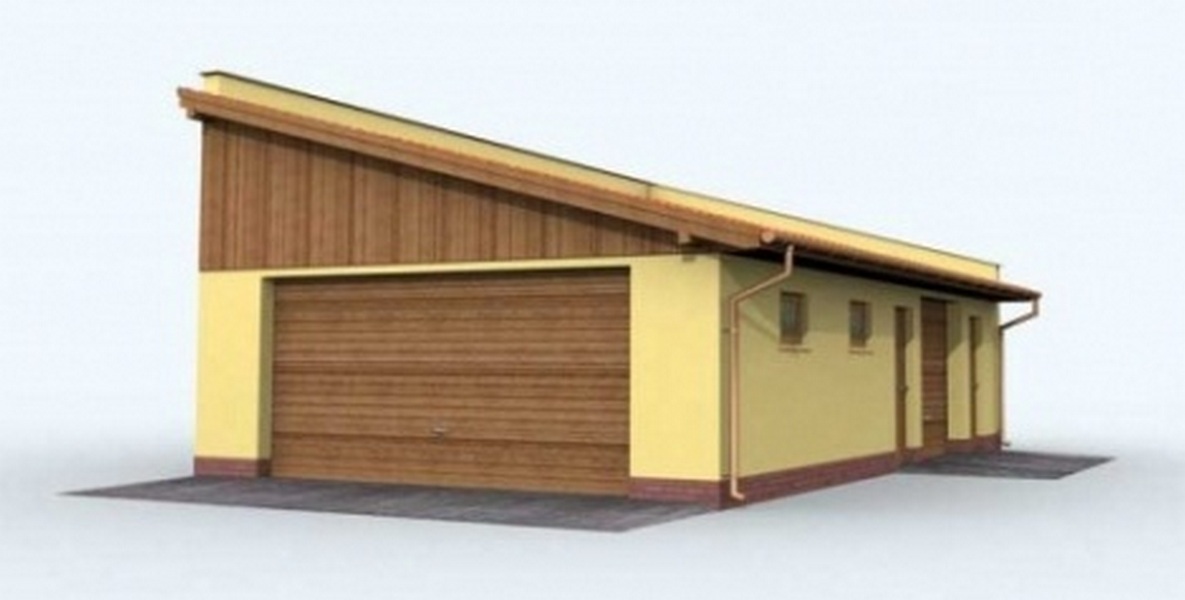

На фото представлен один из вариантов гаража с односкатной крышей.
Такая кровля обладает несомненными преимуществами, среди которых можно выделить:
- Экономный расход материалов и рабочей силы. На такую кровлю уйдет как минимум в два раза меньше материалов, а перекрыть ее можно или самому, или вдвоем;
- Не сложные расчеты. Основа такой кровли – равнобедренный треугольник, расчет пропорций которого прост и не требует особых знаний;
- Простота конструкции, а значит и не сложный монтаж. Простые расчеты предполагают и несложный монтаж. Для установки такой крыши гаража своими руками не потребуется сложных конструктивных элементов или специализированной техники;
- Возможность выполнения гаража в виде пристройки к дому, что позволит существенно сэкономить на материалах для стен;
- Долговечность и практичность. Выполнение всех работ с соблюдением технологий расчета и монтажа обеспечит гараж с односкатной крышей длительным сроком эксплуатации и высокой надежностью.
Не лишена такая кровля и некоторых недостатков. Среди минусов использования для гаража односкатной конструкции можно выделить:
- Высокая подверженность снеговой нагрузке. При наличии недостаточного угла уклона, она будет слишком задерживать снег, что может привести к повреждению или нарушению общей конструкции, снижению несущей способности постройки;
- Устройство односкатной крыши гаража не предполагает наличия чердачного помещения, так как при таком варианте между потолком и кровлей нет достаточного количества места;
- Отсутствие чердака обуславливает сложность в выполнении качественной термоизоляции такой крыши;
- Простота внешнего вида, что не всегда приемлемо при желании создать особый дизайн.
Блиц-советы
- При проектировании односкатной кровли рекомендуется учитывать месторасположения гаража, так, чтобы наклон был расположен с наветренной стороны, такое расположение позволит избежать большого снежного слоя зимой.
- Желательно еще предусмотреть при проектировании устройство небольшого чердачного пространства, такая воздушная подушка позволит избежать резкого колебания температуры в гараже.
- При устройстве погреба или глубокой смотровой ямы, рекомендуется устроить вытяжку с выходом вентиляционной трубы на более высокую сторону здания, чтобы процесс вентиляции усиливался потоком теплого воздуха с поверхности крыши.
Инструкция по кровле
В зависимости от размера гаража выполняется стропильная система.
Она может быть упрощенная, когда стропилы укладываются горизонтально:
- Балки могут располагаться как вдоль, так и поперек боковых стен. Рекомендуется укладывать их поперек, это более целесообразно, поскольку ширина постройки, как правило, меньше ее длины. Шаг установки балок – 1 метр. Фиксация производится с помощью шурупов или уголков, которые крепят балки к стене.
- Настил обрешетки. Используется обрезная доска или «шалевка», которая более дешевая. Ее следует предварительно очистить от коры. Укладывается обрешетка таким образом, чтобы не оставалось крупных щелей, особенно по бокам крыши.
- Гидроизоляция кровли. Для ее создания используются подкровельные пленки. Но наиболее дешево обходится обычный рубероид, который не уступает своих позиций современным материалам.
- Укладка кровельного материала.
Обрешетка необязательно должна быть сплошной, но это более надежный вариант. Настил производится таким образом, чтобы слой получился примерно в 2 сантиметра. Это обеспечит защиту обрешетки. Для крепления рубероида применяют гвозди, а подкровельную пленку фиксируют с помощью скоб.
В качестве кровельного материала могут использоваться:
- Шифер. Вариант недорогой, простой в монтаже, выглядит привлекательно и служит до 40 лет. Но не всегда оправдан для покрытия небольших построек.
- Профнастил. Устойчив к различным воздействиям, служит долго, стоит недорого.
- Черепица или металлочерепица. Чаще используется для создания кровли на капитальных строениях. Материал дорогой.
- Фальцевая кровля. Дорогой вариант, но довольно надежный и просто монтируется.
- Рулонные материалы. Легкие, недорогие, просто укладываются, служат довольно долго, особенно современный рубероид.
Проектирование
Любое строительство (даже гаража) нужно начинать с разработки строительного проекта. А любой проект начинается с разработки технического задания (ТЗ). Структура ТЗ регламентируется государственными стандартами (ГОСТами). Несмотря на то, что обсуждается стройка не государственного объекта, а частного, работы следует выполнять в соответствии с проверенными методиками и правилами. Если стройка заказывается стороннему подрядчику, то принимать её заказчик должен по согласованному и утверждённому ТЗ – так легче разрешать конфликтные ситуации.
В техническом задании определяется цель работы, основные технические характеристики, размеры, формулируются требования к условиям эксплуатации, применяемые материалы. Если исполнитель сторонний, то прописывается поэтапный график выполнения работ и сроки полного окончания.
Определение угла наклона
Угол уклона кровли к горизонту определяется различными факторами, основными из которых являются ветровая и снеговая нагрузка. В разных регионах снеговые нагрузки очень различаются, иногда это сотни килограммов. Из практических соображений угол наклона скатов не делают менее 12°, а из соображений перестраховки его увеличивают до 20°. Тем самым увеличивают чердачное пространство.
ФОТО: kamburg.ruИсходные данные для расчетов – длина гаража (D), его ширина (L), планируемое направление ската кровли
ФОТО: krysha-expert.ruДиаграмма зависимости угла ската от линейных размеров крыши
Длина стропильных ног
Длину стропил считать слишком сложно, и такая точность в случае строительства гаража не требуется. Разумнее всего просто померять нужное расстояние верёвкой или рулеткой: один конец приложить к краю низкой стены, а второй – к возвышению на противоположной стене. И к полученному результату прибавить длину свеса. А его делать примерно 20 см.
Правила расчёта стропильной системы
Стропильная система собирается на основе стропильных ферм, которые обладают прочностью на прогиб значительно большей, чем простая балка. Они собираются в заводских условиях и привозятся на стройку в готовом для установки виде.
ФОТО: belhouse.net Стропильная ферма и её установка
Правила расчёта регламентируются СНИПом «Нагрузки и воздействия». Характеристики кровельных материалов, приведённые в документе, определены в результате многочисленных прочностных испытаний. Документ рекомендует углы наклона кровли для разных кровельных покрытий.
- мягкий материал – от 5° до 20°;
- профлист– от 8° до 20°;
- металлс фальцевым соединением – от 18° до 30°;
- шифер– от 20° до 50°;
- металлочерепица– от 30° до 35°.
Нужно понимать, что увеличение угла наклона крыши облегчает условия для сползания снега, но увеличивает парусность и ветровую нагрузку. Прочность стропильной системы повышается усложнением её конструкции. Увеличение толщины бруса не даст такого эффекта.
ФОТО: m-strana.ruВарианты конструкции стропильной системы, повышающие её прочность
Степень сложности стропильного каркаса
Стандартная стропильная система имеет общепринятые названия своих деталей (см. рис.).

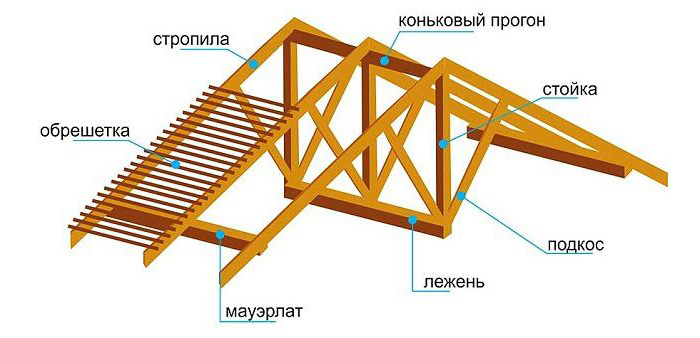

ФОТО: stroyday.ruОсновные детали стандартной стропильной системы
Сами стропила, или стропильные ноги, формируют скаты крыши. Мауэрлат – это деревянный брус, который закреплён на стенах строения, а на нём фиксируются нижние части стропильных ног. Коньком называется стык каркасов двух скатов, односкатная крыша конька не имеет. На стропила монтируются рейки, называемые обрешёткой. Подпорные элементы связывают все детали системы в единую конструкцию. Большое количество конструктивных элементов усложняет каркас, повышает трудоёмкость его изготовления, но увеличивает его прочность и сопротивляемость внешним воздействиям.
ФОТО: stroyday.ruУпрощённая схема воздействия на крышу ветровой нагрузки
Вид выбранного кровельного покрытия тоже влияет на конструкцию каркаса, потому что различные покрытия имеют разный вес. И нужно обеспечить надёжное крепление покрытия на скате крыши.
Если строитель не гонится за повышенной прочностью своего строения (стоит его гараж в закрытом от ветров месте, снега зимой выпадает мало и т. п.), то он может построить простейшую конструкцию и потратить на неё минимум средств (см. рис.).
ФОТО: krysha-expert.ruКаркас будущего простейшего гаража
Стропильная система: ее устройство
Схема обрешетки под крышу.
Наклонные поперечные стропильные балки укладываются через промежуток в 75 – 85 см. К мауэрлатному бруску стропила прикрепляются с помощью гвоздей 100, а к бетону – посредством анкерных болтов. Для того чтобы работа выполнялась наиболее удобно, на стропила крепятся доски, по которым происходит передвижение. Перед тем как укладывать шифер, доски нужно будет убрать.
Делаем обрешетку. Рейки нужно прибивать к стропилам под прямым углом. Для этих целей требуется применение брусков 50х50 мм. Расстояние между ними делаем так, чтобы шиферный лист с двух сторон имел выступ 15-20 см.
Обрешетка служит для осуществления двух функций: обеспечение конструкции крыши жесткости и основания при укладке кровельного материала.
