Делаем дымоход для буржуйки в гараже

Виды буржуек, в зависимости от топлива

Как говорилось выше, большим преимуществом буржуйки является возможность получения тепла из разных типов топлива.

На дровах

Самый распространенный вид буржуек. Тут все понятно — источником тепла будет горение дров. Преимуществом таких печей будет наличие дерева во многих местах их использования.

Буржуйка на опилках

Печь, которая будет работать на опилках будет иметь более явные преимущества.

Так КПД будет намного выше, чем у дровяных, да и сам материал стоит сущие копейки, а некоторые отдают его совсем даром.

Также явным преимуществом станет длительность горения, которое может достигать 6 часов.

Газовая буржуйка

Конечно как можно обойтись без буржуйки на газу. Это поможет облегчить процесс топки. Не нужно постоянно следить за подкладкой новой партии дров. Газ пока идет будет гореть.

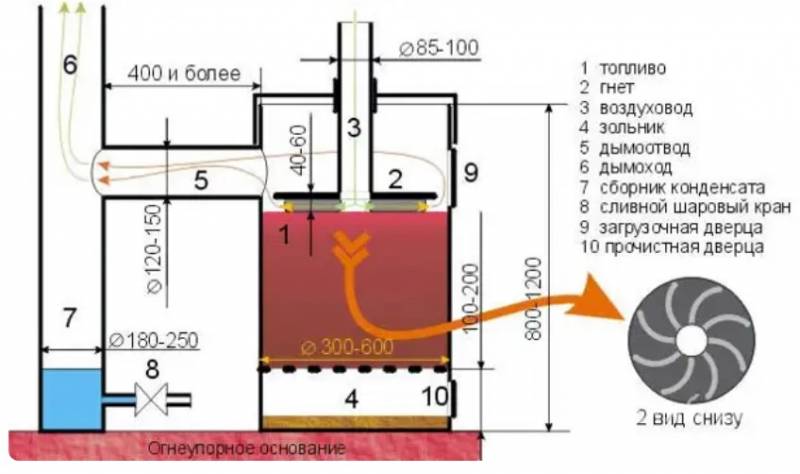

Особенности буржуйки под твердое топливо из баллона (бочки)

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

Необходимость установки теплообменника

Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой. В результате образования перепада температур возникает конденсат, способствующий прогреванию устройства паром. Стенки трубы при таком режиме нагреваются до 100 °C.

Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.

Материалы и конструктивные особенности

Для строительства дымохода предпочтительнее использовать металлические трубы

Чтобы изготовить дымоход для буржуйки в гараже своими руками требуются такие материалы:

• трубы из металла с толстыми стенками (длина и диаметр изделия определяется на этапе проектирования);
• тройник, оснащенный заглушкой;
• колпак от мусора или осадков;
• переходники для соединения печки с выводящей трубой;
• жаропрочный герметик, материал для изоляции трубы снаружи, асбестовый шнур.

В гараже дополнительно оборудуется вентиляционная система. Чтобы дымоход был устойчив к воспламенению, соблюдаются такие конструктивные особенности:

1. Дымоход из нержавейки собирается из составных частей. В таком случае его проще чистить и легче демонтировать при наличии поломки.
2. Все стыки и швы тщательно герметизируются. Для этого применяется асбестовый шнур.
3. Если печь будет эксплуатироваться часто и по несколько часов в день, лучше разделить конструкцию на 2 части: теплообменник и дымовыводящий канал.

Рекомендации по монтажу

Знание, как правильно сделать дымоход для буржуйки с соблюдением норм монтажа сэндвич-труб, поможет обеспечить безопасность. Для формирования вертикального канала прямой отрезок трубы устанавливают на вертикальный вывод буржуйки, уплотняя соединение герметиком или асбестовым шнуром. Уплотнение не только делает соединение надежнее, но и предотвращает подсасывание воздуха, увеличивая тягу в топке. Затем устанавливают прямой соединительный элемент, уплотняют и монтируют следующий отрезок трубы, постепенно поднимая до потолка. При использовании готовых труб желательно соединить их так, чтобы при необходимости ремонта можно было снять отрезок от печи до потолка и трубу внутри чердачного помещения отдельно друг от друга. Соединительный элемент при этом устанавливают сверху и снизу на отрезке, который пройдет через перекрытие и кровлю.

Для изоляции горячей трубы от деревянных деталей в перекрытии монтируют проходной стакан (готовый элемент) или делают опалубку из тонкого листового металла (диаметр на 15-20 см больше диаметра трубы). В стакан проводят отрезок дымохода, а пространство внутри опалубки или стакана заполняют негорючим теплоизолятором (минватой, керамзитом, глиной). Так же поступают при проводке через кровлю. На верхний конец ставят колпак от дождя.

Если выводной патрубок буржуйки расположен сбоку, поступают иначе:

1. На патрубок ставят тройник с 1 заглушенным концом. При чистке механическим способом через него можно будет вынуть сажу.
2. Затем устанавливают трубу, проходящую внутри помещения — вертикальную или горизонтальную, протягивают ее до места вывода через стену или потолок. Крепление к стене — на кронштейнах, с соблюдением зазоров для предотвращения возгорания. Деревянные стены нужно изолировать асбестом и жестью.
3. Выполняют проводку через стену или перекрытия из горючего материала по схеме, описанной выше (через стакан). Если перекрытие или стена бетонные, то достаточно обернуть трубу асбестом в месте прохода. Это убережет контактирующие детали от перепада температур и разрушения.

Если труба будет проведена по внешней стороне здания, крепление производят на кронштейны. При такой установке тройник ставят уже после вывода отрезка дымохода от патрубка буржуйки на улицу, направляя заглушенный конец вниз. На противоположной ветке тройника строят вертикальную трубу нужной высоты, завершая ее колпаком. Для уменьшения теплопотери и конденсации внутри трубы делают внешнюю изоляцию из негорючих материалов. Сэндвич утепления не требует.

Самостоятельное изготовление трубы из листа достаточно трудоемкое. Без навыков работы с металлом сложно сделать качественное сварное соединение. Поэтому экономить на покупке готовых труб для дымохода нежелательно: и оцинкованные, и сэндвич-трубы пожаробезопасны, надежны в эксплуатации. Монтаж трубопровода из готовых деталей не отнимает много времени и по силам любому домашнему мастеру.

Особенности монтажа

Для установки печи понадобятся следующие элементы:

• Защита отверстия дымохода;
• колено 160 × 1200 мм2 (2 шт.) и 100 × 1200 мм2;
• три колена для стыковки элементов;
• тройник.

В ряде случаев необходимо изолировать дымоход с помощью специальных термостойких средств. Специалисты также предусматривают козырёк для защиты отверстия, а для герметизации швов используется специальный состав, главная характеристика которого, – оптимальная рабочая температура. В качестве альтернативы герметику используется асбестовый шнур.

Буржуйка – прекрасная альтернатива другим печам, её дымоход устанавливается своими руками по следующему принципу. На патрубке фиксируется небольшой отрезок трубы. Колено наращивается до плиты перекрытия. В ней прорезается отверстие, диаметром не менее 160 мм

Важно соблюдать правила пожарной безопасности, поэтому при наличии теплоизоляционного материала в месте прохождения дымохода он удаляется. Так исключается возможность его воспламенения

Перед тем как пропустить трубу через перекрытие, устанавливается проходной стакан. Далее конструкция состыковывается с наружной частью дымоотводящей системы. Чтобы добиться большей герметичности, на внешнюю часть дымохода наносится тонкий слой битума, труба оборачивается специальным термостойким материалом (это может быть, к примеру, минеральная вата), а для того, чтобы исключить попадание в трубу мусора и грязи, монтируется грибок.

Буржуйка готова, гараж станет тёплым, автомобиль не замёрзнет. Завершающим этапом печь опробуется. Её необходимо хорошо прогреть, посмотреть, как себя ведут составные части. Если проблем нет, то конструкция прослужит долгое время, главное – следить за печью, предупреждать любую возможную опасность возгорания, обслуживать топку (чистить от гари, проверять дымоход и пр.).

Надёжно и быстро

Построить систему отведения дыма для буржуйки очень просто, достаточно вооружиться небольшим запасом инструментов, металлом и сноровкой. Гараж можно отапливать, не боясь пожара, печь проверена временем, ещё в XX веке она была признана лучшей альтернативой заграничным каминам. Подкупает буржуйка и тем, что конструкция её проста, однако помещение прогревается очень быстро.

Из чего можно сделать дымоход

Для корректного пользования буржуйкой, потребуется продумать отведение дыма. Для этого необходимо сконструировать дымоход, подобрав необходимый материал.

Виды труб для дымохода

Для хорошего отведения дыма, при сборке дымоходов, используют всевозможные материалы. Существует два варианта сборки, в зависимости от материалов:

• с помощью готовых труб, которые сделаны на заводе;
• изготовление труб из листов металла.

Рекомендации по выбору трубы для буржуйки

Если выбирать материал по ценовой политике, то брать недорогие асбестоцементные трубы для данных целей не стоит – данный материал не сможет выдержать температуру, если она превысит 300оС. Да и сама труба изрядно тяжелая. Вдобавок к этому, она будет вбирать конденсат, что может повлечь коррозию, а сделать дыру для чистки от сажи или стекания конденсата довольно проблематично.

Оптимальным вариантом будет покупка металлических труб из нержавеющей стали или из легированной. Характеристики данного материала способны отслужить хорошие 7-10 лет, а в случаях покупки трубы толщиной 5-10 мм и больше. Еще одно очевидное преимущество данных труб – их легкость. Маленький вес позволит без привлечения дополнительных рук осуществить все работы по созданию дымохода.

Диаметр

Диаметр дымохода нельзя делать меньше, чем диаметр патрубка, размер которого можно с легкостью измерить. Тут следует избежать каких-либо отклонений, даже в пару миллиметров, ибо может сильно снизиться тяга.

При обычных параметрах канал дымоотвода имеет диаметр от 130 до 200 мм при условиях, что котел не превышает 70кВт по мощности. Эффективность отвода вредоносных газов при работе котла на твердом топливе очень зависит и от высоты самой трубы.

Как определить высоту трубы

При вычислении высоты дымохода необходимо учесть следующие основные моменты: самая малая высота, дистанция от крыши, дистанция от конька, наличие рядом высоких зданий, также наличие различных деревьев. Определенные критерии по высоте дымохода следующие:

• минимальная высота дымохода — это расстояние от колосников до устья дымоходной трубы. Оно должно составлять не меньше 5 м;
• расстояние от кровли до устья дымохода должно быть не меньше полу метра. В случае, когда имеется парапет, то расстояние необходимо отсчитывать от верхней точки парапета, она также должна быть не меньше 0,5 м;
• дистанция от конька до устья дымохода при скатных кровлях, зависит от расстояния трубы до конька по горизонтали. При расстояниях от дымохода до конька скатной крыши:
• до 1,5 м, устье трубы обязано быть более чем на 0,5 м;
• при 1,5-3,0 м, вершина дымоходной трубы должна быть не ниже уровня конька;
• более 3,0 м, вершина дымохода должна быть больше относительной прямой, проведенной от конька книзу под углом 10о.

Материал

Самым оптимальным решением для изоляции дымохода – стекловата, мин вата и базальтовая вата. Внутренняя часть сэндвич-дымохода, мы делается из антикоррозийной стали. Наружную часть необходимо делать только из оцинкованной стали или нержавеющего металла.

Приходилось строить гараж?

Да, построил сам! Готовый попался

Установка дровяного камина в квартире

Установить камин в квартире сложнее (а иной раз и вовсе невозможно), чем в индивидуальном доме. Причина в том, что многие многоквартирные дома построены без учета монтажа дымоходов.

Исключение составляют только три варианта:

• последний этаж высотного здания ;
• любой из этажей двухэтажного дома (в этом случае, как и в предыдущем, есть возможность сделать внутренний дымоход самостоятельно);
• многоэтажка, в которой предусмотрен коллективный дымоход, позволяющий установку камина в каждой из квартир.

Во всех трех случаях перед началом работ необходимо получить разрешение на монтаж камина. Для начала обратиться в пожарную организацию. Специалист организации выедет на место, чтобы проверить состояние дымохода, насколько он отвечает требованиям пожарной безопасности. Стоимость обследования — от 1000 руб.

Затем обратиться в строительную экспертизу, которая выдаст заключение, выдержат ли перекрытия вес камина. Экспертиза разработает и проект установки камина (стоимость — от 6000 руб.). Подготовленный проект, технический паспорт и правоустанавливающий документ нужно подать в отдел ЖКХ администрации района, вневедомственная комиссия которого выдаст разрешение на установку камина.

В квартире многоэтажного дома можно устанавливать камин весом до 700 кг и только с закрытой топкой. При этом площадь помещения должна быть не меньше 20 кв.м, чтобы обеспечить должный воздухообмен.

Установку камина стоит доверить специалистам по каминам. Они смогут учесть массу специфических моментов

В случае неправильной установки гарантия на топку не действует

Нужно помнить, что любой дымоход, независимо от материала, нуждается в регулярном уходе. Специалиста необходимо приглашать 2 раза в год: в начале и в конце отопительного сезона. Скопившаяся на стенках дымохода сажа ухудшает тягу и со временем разрушает материал, поскольку является агрессивной субстанцией

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

• Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
• Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
• Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Способы расчета

Профессионалы используют несколько методов расчета параметров дымохода. При монтаже больших промышленных труб проектантам поручаются очень сложные расчеты. Они учитывают:

• количество и состав дымовых газов;
• концентрацию вредных веществ в продуктах сгорания;
• материал трубы;
• шероховатости внутренней поверхности борова;
• метеорологическую обстановку в регионе.

Расчет больших труб нередко служит темой для дипломной работы в институте. К счастью, размеры дымоходов в частном доме меньше, мощность отопительных агрегатов также уступает промышленным объектам.

При проектировании небольшой трубы для частного дома пользуются более простыми, хотя и довольно точными расчетами. Полученные в результате расчетов параметры дымохода обеспечивают полную эвакуацию продуктов сгорания из топки и обеспечивают безопасность жильцов. Такие расчеты позволяют избежать ошибок в выборе параметров и при монтаже дымохода, избежать последующей переделки конструкций. Подобные переделки в уже построенном и отделанном доме намного сложнее, чем в процессе строительства.

Точный метод

Для отопления чаще устанавливают готовые отопительные или отопительно-варочные агрегаты промышленного производства с определенным диаметром дымохода. С каменками для бани или масляными печками для гаража обычно также монтируют готовые сэндвич-дымоходы небольшого диаметра (100 мм).

Для более точных расчетов необходимо знать характеристики топлива и отопительного котла, скорость подъема дымовых газов, количество сжигаемого топлива, форму дымохода (форму сечения, количество изгибов). Расчеты достаточно сложны и требуют применение некоторых специальных данных, поэтому рассмотрим расчет для отопительного агрегата (камина) на дровах – их чаще делают оригинальными, полагаясь только на опыт печника, поэтому расчет сечения необходим.

Дымоход пусть будет круглого сечения, без поворотов. Данные для расчета:

среднюю скорость движения дымовых газов по борову v принимаем равной 2 м/с;

масса дров, сгорающих в течение часа в топке – В=5 кг/ч (влажность 25 %);

температура исходящих газов – t = 160°С.

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Пошаговая инструкция изготовления своими руками

Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.

Классическая из кирпича

Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:

1. Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
2. Первые два кирпичных ряда укладывают горизонтально.
3. Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
4. На уровне с 3 по 6 ряд формируют пространство для закладки дров.
5. Затем несколько рядов выполняют в горизонтальной кладке.
6. Девятый, последний ряд, выкладывают ребром.
7. На последнем этапе устанавливают дымоход и дверцы.

Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.

Из молочного бидона

Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:

• подготавливают и очищают емкость (она служит основой для топки);
• проделывают отверстие для топки;
• когда будут приварены петли, устанавливают дверцу;
• ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
• внутрь бидона устанавливают колосник, который делают из проволоки;
• на последнем этапе приваривают дымоход.

Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.

Из газового баллона

На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:

1. С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
2. Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
3. Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
4. По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
5. На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.

Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.

Выбор материала для изготовления дымохода

От грамотного выбора материалов тоже во многом будет зависеть эффективность, долговечность дымохода для печки в гараже. Рассмотрим основные варианты.

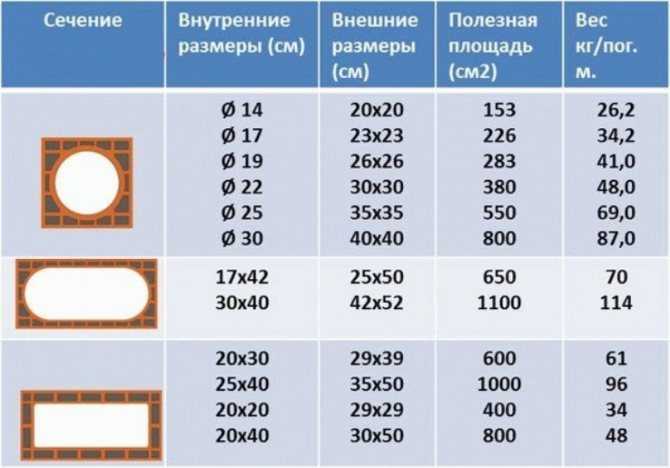

Можно выполнить дымоход из кирпича. Однако это дорогостоящий материал. А в процессе монтажа трубы из кирпича могут возникнуть проблемы, поскольку с такими материалами лучше работать профессиональным строителям.

Также используют асбестовые трубы, но этот вариант тоже нельзя назвать оптимальным. Дело в том, что такие трубы имеют чрезмерно низкий температурный порог горения, отличаются дороговизной и громоздкостью, их значительно сложнее монтировать. Кроме того, сажа нередко скапливается и загорается в дымоходе, поскольку трубы внутри шероховатые. Наконец, асбест не отличается долговечностью, так как быстро разрушается из-за негативного воздействия окислов.

Лучшее решение – использовать металлические трубы и элементы. Их удобно обрабатывать, резать и монтировать. Металл обладает отличными эксплуатационными характеристиками, устойчив к износу. Стальные дымоходы отлично выдерживают высокие температуры, практически не засоряются.

Дымоход печи-буржуйки

Дымоход является одним из главных элементов любой печи, в том числе и «буржуйки». Прежде в качестве дымохода использовали обычные трубы из различных металлов и подключали прямо к самой печи.

Современный дымоход для буржуйки в своем устройстве разделяются на 2 части:

• выводящую;
• теплообменную.

Выводящая часть не особенно претерпела изменения и представляет собой, как и раньше, металлическую трубу, которая должна быть выведена на улицу через стену или подключена к дымовыводящему каналу. В начале трубы дымоходов обязательно должна быть установлена специальная заслонка, которая будет перекрывать его по окончанию горения.

Теплообменная часть помещается внутри корпуса печи. Сейчас наиболее часто используемым является коленный дымоход для буржуйки — конструкция, которую можно собрать своими руками. Его теплообменные элементы дымохода находятся внутри корпуса. Их устройство может быть разным и будет зависеть от формы и размеров печи. Рассмотрим, как сделать дымоход своими руками для горизонтально и вертикально вытянутых буржуек.

В горизонтально вытянутых буржуйках, как правило, оборудуется «дымовой мешок» («дымовой колпак» или «камера»). В таких дымоходах дым выходит не сразу в трубу, а сначала входят в такой «мешок» сквозь отверстие в боковой стене печи.

При попадании в такую «камеру» газы, содержащиеся в дыме, уменьшают скорость своего движения, таким образом увеличивая объем тепла, выдаваемый ими на стенки печи.

В вертикально вытянутых буржуйках система коленного дымохода немного сложнее. Для того чтобы достичь аналогичный эффект, в них оборудуется система изогнутых каналов. Они, в свою очередь, могут быть так же коленными или спиральными.

Благодаря тому, что дым задерживается в них при прохождении в трубу дымохода существенно увеличивается количество тепла, выдаваемое печью-буржуйкой, а также заметно повышается долгосрочность эксплуатации такой обогревательной установки.

Общая информация

Как и любая печь, буржуйка состоит из выводящей части и теплообменной: первое – труба, выполненная из металла; второе – комплекс внутренних элементов. Сегодня домовладельцы чаще используют коленный дымоход, при этом устройство его зависит от конструктивных особенностей печи.

Существует горизонтальная и вертикальная буржуйка. В составе горизонтальной предусматривается дымовой мешок (камера). Он нужен для концентрации большего объёма тепла: дым собирается в мешке, скорость его снижается, при этом тепло передаётся в помещение.

Вертикальные печи сложнее. Для получения того же эффекта предусматривается несколько изогнутых каналов. В них дым также задерживается, это увеличивает КПД и благотворно влияет на состояние топки. Такой дымоход делает буржуйку вечной.

Материалы и схема печи

Одно из достоинств печи в том, что она компактная, а значит, мобильная. Однако кирпичный дымоход не актуален. Если планируется отапливать гараж, то устанавливаются металлические или асбестовые трубы.

Первый вариант рекомендован, так как металл проще обрабатывается, да и монтаж своими руками практически ничем не осложнён. В отдельных случаях буржуйка устанавливается вне помещений, но если планируется отапливать гараж, то придётся немного повозиться с монтажом, прорубая перекрытия для отвода продуктов горения.

Простые дымоходы выполняют из двух элементов, соединённых на чердаке или под крышей. Такое расположение удобно тем, что в случае прогорания, можно легко произвести демонтаж отопительного прибора. Дымоход нередко изготавливается самостоятельно, достаточно согнуть лист металла. Достоинства такого подхода в том, что мастер может подобрать нужный диаметр.

Буржуйка на дровах из газового баллона своими руками. Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

Здесь требования такие:

1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• газоход из кровельной или нержавеющей стали;
• утепленный сэндвич-дымоход.

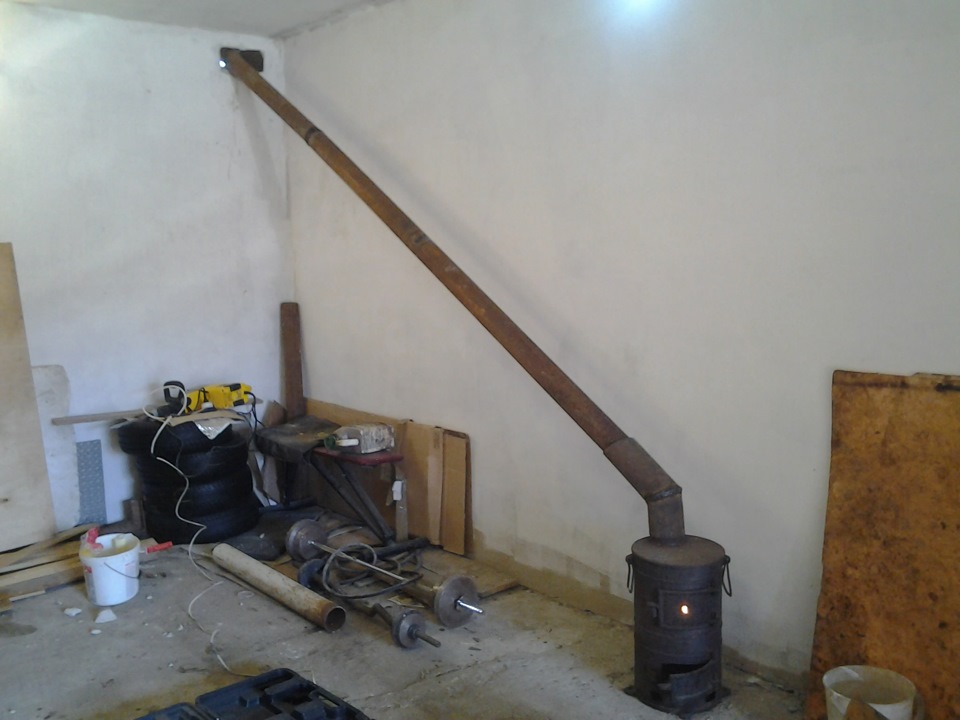

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Способы прокладки дымоходных труб

Существует 2 классических варианта установки дымоходов, используемых для буржуек:

1. Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
2. Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.

Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.

Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:

• в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
• в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;

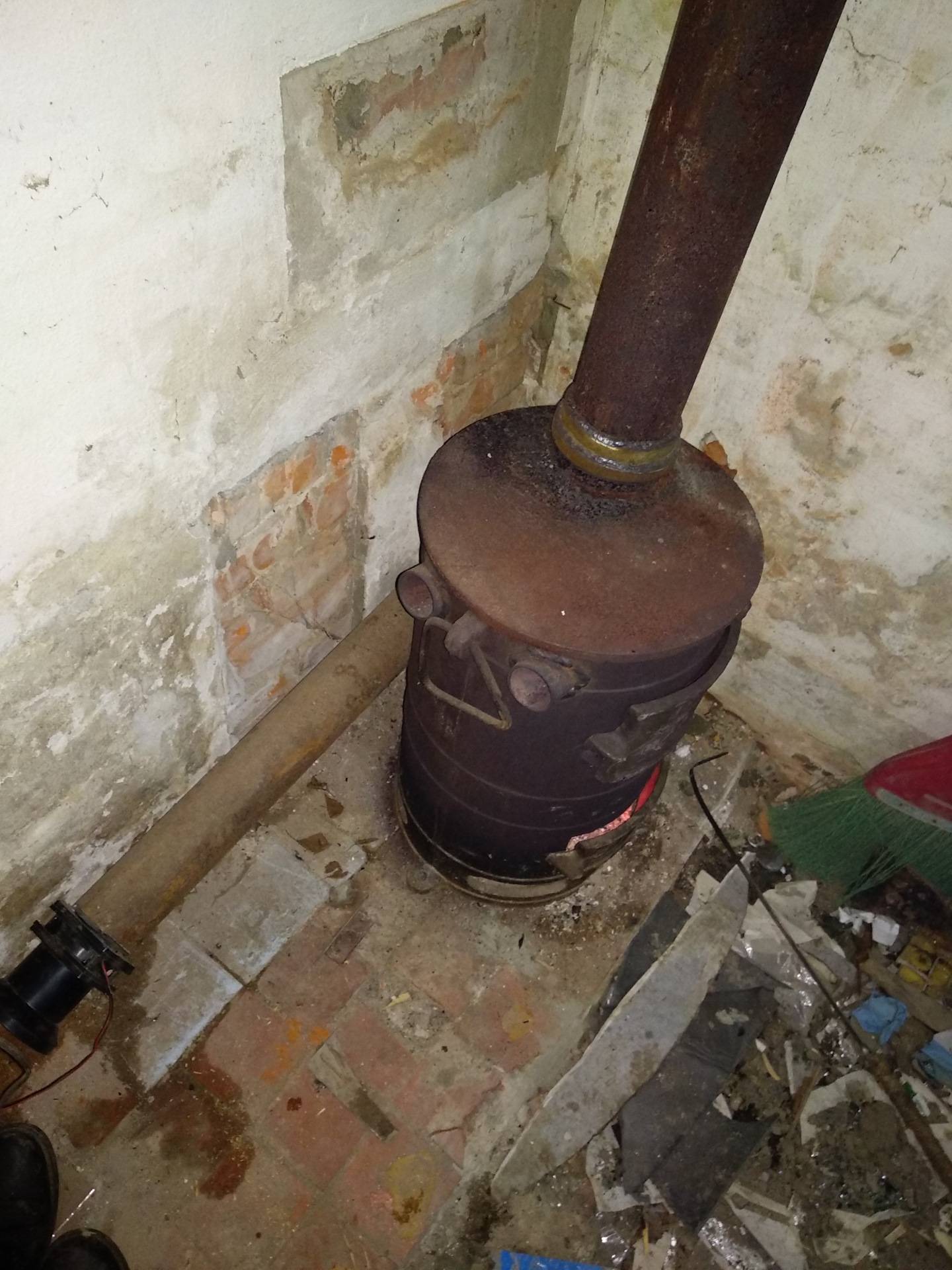

• дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
• вариант №2 удобно монтировать во всех типах зданий на этапе строительства.

При выборе подходящего варианта учитывайте необходимость очистки дымоотвода от сажи и слива конденсата. Например, стена здания расположена вплотную к соседнему участку – тогда для обслуживания дымового канала останется слишком мало места.
