Двери для гаража из профнастила

Требования к гаражным дверям

Важно знать спектр требований, которые предъявляются к гаражным воротам

Обращайте внимание на все нюансы, чтобы ваши двери были качественными, надежными и долговечными

Когда вы будете рассчитывать ширину ворот, делайте их с запасом, ведь у вас может появиться новый автомобиль. С обеих сторон от автомобиля следует предусмотреть расстояние до стоек ворот минимум в 30 см. Продумайте все таким образом, чтобы машина могла без проблем въезжать в гараж и выезжать из него. Обязательно позаботьтесь о защите ворот от негативного воздействия окружающей среды

Очень важно сделать максимально надежным крепление гаражных дверей. Используйте накладные замки для внешних навесов, монтируйте бронированные накладки для внутренних замков

Стандартный проем гаража составляет 2,4 на 2,1 метра. Важно гарантировать прочность дверей в гараж на случай несанкционированного доступа, взлома. Полотна дверей желательно изготавливать из оцинкованной стали с толщиной минимум в 2 мм. Обычная высота дверей в гараж для легкового автомобиля составляет 2 метра.

Самое главное, чтобы был обеспечен комфортный въезд, двери в гараж гарантировали безопасность автомобиля.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

https://youtube.com/watch?v=5WEpOnTbuao

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
6. Негорючесть.
7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

На крышу можно уложить и металлочерепицу Рулонные ворота устанавливаются при отсутствии места для распашных Распашные ворота делаются из того же металлопрофиля, что и весь гараж В самодельный гараж из металлопрофиля можно встроить все типы ворот

Как сделать гаражные ворота своими руками — пошаговый процесс

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

• Изготавливается основа замка из металлической пластины.
• Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
• Выполняется гибка накладок в тисках по эскизам.
• Делается задвижка.
• Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
• Накладки привариваются к краям основания.
• Сверлятся отверстия для крепления замка к двери.
• Трубка аккуратно приваривается перпендикулярно к основе.
• В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат. Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения. Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства

Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом. Подъемно-секционные

Новаторское конструкционное решение для гаражных ворот

Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке. Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Изготовление каркаса

Каркас из профильной трубы Установку каркаса можно проводить поочередным креплением профилей или путем соединения заранее сваренных рам. Во втором случае возможны ошибки и неточности, поэтому специалисты рекомендуют сборку делать поэтапно.

Последовательность действий следующая:

1. Закрепить на направляющих звенья нижней обвязки. После точной подгонки сварить их по углам.
2. Выставить вертикальные опоры. Сначала их нужно выровнять и прихватить точечной сваркой. После проверки верности действий сделать окончательный шов. Стойки лучше устанавливать с интервалом 115 см, чтобы на них приходились стыки профилированных листов.
3. Сделать верхнюю обвязку. Если одного профиля не хватает, то стыковку делать на одной из опор.
4. Закрепить поперечины. Оптимальным расстоянием между ними является 50 см. Так будет обеспечена достаточная жесткость облицовки.
5. Заделать торцы. Лучше их заварить, так как пластиковые заглушки служат недолго.
6. Изготовить створки для ворот, если выбрана распашная система.

В заключение металл надо очистить от ржавчины и окалины, после чего обработать грунтовкой и покрасить.

Материалы, необходимые для возведения гаража

Образцы профнастила

До начала возведения гаража из профнастила нужно подсчитать листы, но сначала требуется правильно выбрать материал

В первую очередь внимание обращают на толщину. Чем этот показатель выше, тем прочнее листы. Однако у профнастила еще есть ребра жесткости – волны

По форме они бывают трапециевидные, округлые и синусообразные. От высоты волны тоже зависит прочность материала

Однако у профнастила еще есть ребра жесткости – волны. По форме они бывают трапециевидные, округлые и синусообразные. От высоты волны тоже зависит прочность материала.

Пример буквенной маркировки профлиста

Пример полной маркировки профлиста

Любой строительный материал имеет маркировку и профлист тому не исключение. На гараже из профнастила можно использовать листы со следующим обозначением:

• Маркировка буквой «С» говорит о том, что материал предназначен для стеновых ограждений. Высота трапециевидной волны бывает от 8 до 44 мм. При изготовлении использован металл толщиной 0,45-0,7 мм.
• Маркировкой «НС» обозначаются универсальные листы с высотой волны от 35 до 44 мм. При изготовлении профнастила использован металл толщиной 0,4-0,9 мм. Материал подходит для обшивки стен и обустройства настилов.
• Буквой «Н» маркированы листы повышенной прочности. Высота волны бывает более 44 мм, а толщина металла достигает 1 мм. Монтаж таких листов оптимален для крыши гаража.

Таблица применения разных марок профлиста

Во время строительства гаража для стен можно взять профнастил с буквенным обозначением «С» и высотой волны от 20 мм. Лучшим вариантом считается материал с маркировкой «НС». Для кровельных работ подойдут листы с обозначением «Н». Количество материала можно рассчитать, зная его размеры и габариты будущей постройки.

Кроме профлиста, понадобится заготовить трубы для стоек. Оптимально использовать профиль сечением 60×40 и 40×20 мм. Он подойдет для сборки каркаса гаража. Рамку ворот сваривают из стального уголка сечением 50х50 мм. Дополнительно заготавливают арматуру и материалы для приготовления бетонного раствора.

Как построить гараж из профнастила — инструкция.

Выбираем место для гаража.

Выбор места для будущего гаража является первым этапом его возведения. Ведь гараж можно разместить по-разному, например, так, чтобы он примыкал к дому, или находился неподалеку от него. Кстати, если земельный участок небольшой, то лучше выбрать первый вариант, поскольку в данном случае вы сможете немного сэкономить площадь первого, да и подвести необходимые коммуникации от дома к гаражу будет гораздо легче.

Основные этапы работы.

Итак, сооружение гаража из профнастила своими руками включает в себя несколько последовательных этапов работ:

• подготовку основания;
• сборку стенового каркаса;
• монтаж крыши.

Основание гаража.

Строить гараж необходимо с закладки его основания, которое принимает на себя всю основную весовую нагрузку постройки. В роли данного основания можно использовать обычные металлические трубы. Закопайте их с шагом 2 м и залейте бетоном. Далее по всему периметру будущего гаража нужно залить основание — бетонную ленту, которая будет связывать опоры в единый несущий контур. Его расчетные характеристики зависят от реальных размеров будущей постройки.

Далее сооружается пол строения. Он может быть также полностью изготовлен из заливного бетона либо настелен из досок. В последнем случае настил надежно закрепляют на трубчатом основании.

Монтаж стен гаража.

Монтаж стен гаража можно начинать сразу после того, как будут завершены все работы по возведению основания. Его необходимо производить путем крепления листов на стеновых регелиях, которые входят в комплект поставки и после установки образуют несущий каркас будущего гаража. Закрепляют листы специальными саморезами через волну с шагом 30 см в точке нижнего изгиба. Стыки листов обязательно фиксируются заклепками.

Монтаж крыши гаража.

Гараж из профнастила своими руками почти завершен, осталось только соорудить для него ворота и крышу. Последнюю можно сделать простейшей – односкатной.

Для создания такой крыши вам потребуется подобрать цельные листы профнастила по размеру перекрывающие всю длину ската, плюс еще небольшой запас. Только так вы сможете достичь наилучшей герметичности кровли.

Установите стропила, прибейте обрешетку (сплошную, при угле наклона крыши меньше 15 градусов, или не сплошную), прикрепите профнастил, соблюдая 2 главных правила.

1. Смежные листы укладывают внахлест с перекрытием в 20 см (стыки при этом уплотняются битумным герметиком) параллельно карнизу, выставленному горизонтально с помощью уровня.
2. Свес кровли за край данного карниза при этом должен выступать минимум на 4 см.

Как только гараж обретет свои стены и крышу можно подумать о воротах. Их проще всего делать распашными, повесив на петли два сварных каркаса с установленными на него листами профильного материала.

Гараж из профнастила своими руками видео

Рекомендую прочитать:

О преимуществах домов из сэндвич-панелей

Фундамент для деревянного дома.

Какой расход цемента на куб бетона?

Утепление фундамента своими руками.

Распашные ворота для гаража: плюсы и минусы

Кроме внешнего вида, распашные деревянные ворота в гараж выделяются и иными достоинствами:

1. Дерево хорошо пропускает пары, что снизит уровень влажности внутри гаража и положительно скажется на состоянии автомобиля.
2. Доступность и низкая цена – приобрести брус и доски можно в ближайшем строительном магазине, а стоят они не так уж и много.
3. Простота в обработке. Для работы с этим материалом не требуются редкие и очень дорогие инструменты, их можно найти в любом домохозяйстве, и, скорее всего, вы знаете, что с ними делать.

Ну а если вы затеяли строительство из бруса или бревен, то установка ворот в брусовый гараж будет для вас оптимальным вариантом, так как такие ворота лучше всего будут сочетаться с внешним видом вашего гаража, дома и всего участка в целом.

Однако, если вы хотите ставить в гараж деревянные ворота, помните о недостатках:

Какие еще есть виды гаражных ворот, читайте здесь.

Готовы засучить рукава и приступить к делу? Если да, то начнем с выбора материалов.

Материалы и инструменты

Итак, из чего мы будем делать распашные деревянные ворота для гаража:

1. Брус для проема. Вертикальные стойки должны закапываться в землю на 1-1,5 метра, плюс высота проема гаража. Что же касается сечения, то достаточно крепким будет брус 100х100 мм. Перемычка между стойками тоже должна быть выполнена из бруса и иметь сечение 50х100 мм.
2. Каркас ворот должен быть достаточно крепким, но не слишком тяжелым, чтобы снизить нагрузки на петли и стойки. Для его изготовления следует взять брус сечением 50х50 мм.
3. Обшивка выполняется из досок толщиной 25 мм. Что же касается ширины, то ее вы можете выбрать самостоятельно, но оптимальными цифрами являются 10-20 см.
4. Петли для ворот. Учитывая их массу, нагрузка на них будет немалой, потому лучше приобрести стреловидные петли, так как они крепче и надежнее (и, кроме того, они украсят ваши ворота).
5. Битумная мастика.
6. Цемент.
7. Пропитки для защиты от пожара, насекомых и грибков, антисептик.
8. Морилка или лак.
9. Крепежные материалы – нагеля (деревянные гвозди) и саморезы. Если гараж не из дерева, то понадобятся длинные болты и дюбели

Инструменты, которые нужны для создания своими руками распашных ворот на гараж, можно найти в любом частном доме, либо спросить у соседей и друзей:

• электрический лобзик и ножовка для дерева;
• шуруповерт, дрель, киянка и молоток;
• стамеска и рубанок;
• уровень, уголок и рулетка;
• шлифовальная шкурка или что-нибудь подобное;
• валик или кисти для нанесения пропиток и лака.

Читайте здесь о том, как сделать своими руками козырек для гаражных ворот.

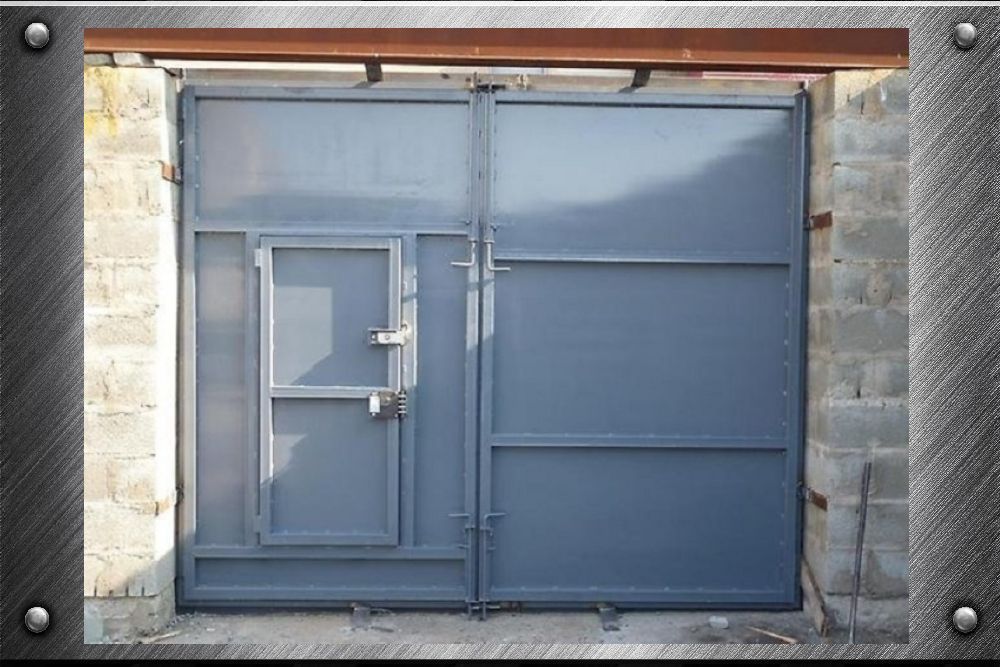

Как изготовить металлическую дверь на гараж своими силами

Гаражные двери металлические применяются в каждом строении. Изготовление гаражных металлических дверей процесс не сложный, здесь надо просто правильно снять размеры и сделать правильную геометрическую форму конструкции.

В этой работе, впрочем, как и в любой другой, есть свои особенности. В данной статье мы и расскажем, как изготовить металлическую дверь на гараж, при этом сделать все правильно.

Металлическая дверь

Двери металлические для гаража являются не только привлекательными и оригинальными, но еще и надежными, практичными, безопасными. Желая приобрести или сделать их для гаража, вы будете уверены, что они защитят помещение от проникновения.

И если их еще и утеплить, тогда не пропустят холодный воздух.

Подготовка инструмента и места ведения работ

Металлические гаражные двери делаются по определенным правилам и их стоит выполнять. Давайте рассмотрим изготовление металлических гаражных дверей согласно технологии выполнения работ.

В первую очередь это касается инструмента и материала, без этого сделать качественно работу своими руками не получится.

Конечно же, все зависит от сложности конструкции двери, которую вы пожелаете изготовить, это касается и того утеплителя, который будет использован для этого

Сегодня в продаже можно найти такие утеплители, как пенопласт и минеральную вату, ведь они отличаются неповторимыми характеристиками и преимуществами

В вопросе работы важное место занимает место для ведения робот. Для этого лучше всего подойдет стол для сварки

Он мало у кого есть и поэтому можно положить на ровный участок земли два швеллера, длинна которого должна быть чуть меньше от самой двери. Так же вам понадобится и сварка. Можно применить и на 220 Вольт. Но так же прекрасно подойдет и полуавтомат Подготовьте и болгарку с отрезным и зачистным кругом. Так же обязательно должен быть отвес и строительный уровень. И для проверки диагоналей капроновая нить. Металлические двери на гараж надо будет красить и наносить грунтовку. Так же стазу надо будет приобрести и растворитель, про помощи которого вы сможете сделать обезжиривание поверхности.

Правила изготовления металлической двери

Изготовление металлических дверей гаражных лучше всего начинать в просмотра фото и видео по этой теме. Надо выбрать не просто нужную конструкцию, но и подобрать отделку.

Ведь и цена материала может быть довольно разная и вы должны знать, на что рассчитывать.

Как только, вы пожелаете изготовить металлическую дверь, вы должны обязательно следовать некоторым особенностям и нюансам, которые позволят сделать все правильно:

• Внимательно измерьте ширину и высоту проема, начиная нарезать из профтрубы заготовки, они будут нужны для коробки, при этом не забывайте о технологических зазорах.
• Чтобы в будущем не приходилось заглушать торцы трубы, вы должны соединить детали коробки, срезы нужно прихватить сваркой, убеждаясь тем самым, что коробка будет обладать правильной формой. Для этого берем капроновую нить и проверяем диагонали, они должны совпадать, это у нас определит правильность геометрической формы.
• К коробке нужно приварить металлические пластины, вы должны знать, через них, она и крепится к стене.
• Теперь можно начинать снимать внутренние размеры с готовой коробки, соблюдая при этом ту же, технологию, а значит, проблем возникать не должно.

• Снимаем раму полотна и кладем на лист металла. Очерчиваем по контуру и после этого вырезаем. Для этого применяем болгарку с отрезным кругом. Обязательно не забываем снять фаску по кромке листа.
• Прихватываем лист к раме двери.
• После этого надо прикрепит завесы. К ним сразу крепим и дверь. После этого ставим на место установки. Проверяем правильность работы. Все регулировки коробки делаются клиньями. Если все работает правильно, тогда снимаем и уже полностью провариваем конструкцию в сборе. Именно в сборе. Тогда мы будет видеть, если ее поведет во время сварки.
• Теперь надо все наплывы от сварки зачистить при помощи болгарки.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора ). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм

Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом

Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Наружная отделка стен и кровля

Гаражи из профнастила с односкатной крышей. Монтаж профнастила

Все подготовительные процессы проведены, стропильная система односкатной крыши собрана. Остается уложить и закрепить профнастил. Установка профлиста на крышу гаража проводится по тем же канонам, как на любую кровельную конструкцию. Вот основные нюансы монтажного процесса:

Соседние листы укладывают внахлест в одну волну , чем достигается стопроцентная герметичность кровельного покрытия.

Если в продольном направлении монтируют два или три листа, то их поперечный стык должен формироваться нахлестом соседних элементов . Размер нахлеста варьируется в диапазоне 10-30 см. И чем меньше угол наклона кровли, тем больше величина нахлеста. Нередко мастера места нахлеста обрабатывают силиконовым герметиком, тем самым повышая герметичность соединения.

Крепление профнастила к обрешетке проводят специальными кровельными саморезами с шестигранной шляпкой . В их составе должна присутствовать прокладка из неопреновой резины, которая под действием влажности, перепадов температур и солнечных лучей не трескается, не разрыается и не изменяет своих свойств.

Вкручивают саморезы перпендикулярно плоскости расположения профнастила. Если крепежное изделие вкрутить с небольшим отклонением, то в месте стыка прокладки и кровельного покрытия останется зазор, через который вода будет проникать в подкровельное пространство.

Нельзя сильно вкручивать крепежи. Нельзя их не докручивать . Необходимо добиться оптимального усилия, чтобы саморез просто прижал профнастил к обрешетке.

Итак, профлист на крышу гаража уложен. Остается закрыть боковые (фронтонные) плоскости кровельной конструкции. Здесь можно использовать сами профилированные листы, блоки, из которых сооружен гараж, доски, фанеру, плиты ОСП и прочие панельные или листовые материалы. Это относится и к фасадной части постройки, где была установлена каркасная ферма.

Плоская крыша – это скат, у которого угол наклона не превышает 5°. То есть он настолько мал, что его обычно покрывают рулонными битумосодержащими кровельными материалами. Раньше для этого использовали рубероид, срок эксплуатации которого не превышает 5 лет. Сегодня все чаще укладывают рулонные изделия, в состав которых входят битум и полимеры. Этот кровельный материал прослужит на крышах до 25 лет.

И все же с рулонными кровлями много проблем. Они не только быстро выходят из строя, но и плохо переносят различные нагрузки, особенно механические. Их приходится все время проверять на наличие дефектов и заниматься ремонтом. Поэтому многие владельцы гаражей с плоскими крышами отдают предпочтение профнастилу, который просто укладывают поверх рулонного покрытия.

Стропила крепят непосредственно к плоскости перекрытия , которая представляет собой бетонную плиту.

Стропильную систему поднимают на стойки , формируя уклон. На фото ниже как раз такой вариант и показан.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Последовательность этапов выполнения работ при создании и монтаже распашных ворот для гаража

• Прежде, чем непосредственно приступить к выполнению работ такого плана, следует выполнить чертежи и составить спецификацию материалов инструментов, которые будут необходимы в процессе работ по созданию и монтажу будущей конструкции.
• После этого, требуется, согласно составленной спецификации, закупить абсолютно все необходимые материалы, а также приобрести или арендовать соответствующие инструменты.
• Сам процесс создания конструкции подобного плана следует начинать с этапа изготовления столбов гаражных ворот – для этого используются толстостенные трубы 60х60х3х3000 миллиметров. На выбор могут быть использованы трубы квадратного, прямоугольного или же круглого и сечения – все это должно быть заложено в чертеже ворот для гаража.
• Затем согласно составленной схеме, из прямоугольных труб, которые имеют меньший размер 40х25х2х6000 миллиметров или же уголков, требуется изготовить при помощи сварки каркас (т.е. рамки), необходимые для крепления профлистов. Количество рамок также определяется согласно чертежу конструкции.
• После этого необходимо присоединить рамки к столбам с помощью воротных петель, размеры и количество которых нужно подбирать, исходя из общего веса получаемой конструкции.
• На следующем этапе на створки необходимо установить места под ограничители открывания, замки и другие запорные устройства.
• Затем, во избежание коррозии, всю конструкцию нужно в 2 слоя покрыть грунтовкой по металлу, а когда она хорошо просохнет – эмалью хорошего качества под цвет профнастила. Те части столбов, которые находятся непосредственно в земле, требуется дополнительно обработать специальной гидроизоляционной краской от хорошего производителя. Цветовая гамма зависит только лишь от вкусов хозяина гаража.

Следующий этап – установка ворот в землю. Для этого нужно пробурить в грунте ямы (лунки) диаметр которых будет не менее 250 миллиметров, а глубина ниже, чем точка промерзания – как правило глубина должна составлять не менее 1-1,5 метра.

После этого следует раскрепить стойки готовой конструкции ворот в ямах и залить ямы бетоном – желательно марки М200/М250. В целях увеличения степени устойчивости всей конструкции между столбами следует ниже уровня грунта устроить монолитный железобетонный ригель, имеющий поперечное сечение 250х250 миллиметров – он должен соединить всю конструкцию.

• После того, как бетон окончательно затвердеет, можно проводить непосредственный монтаж гаражных ворот из профнастила. Профнастил можно крепить или же с помощью специальных кровельных саморезов, илм же с целью большей вандалоустойчивости – при помощи заклепок 3,2х10 миллиметров (лучше применять стальные заклепки, для того, чтобы избежать гальванопары между 2-мя разными металлами, т.к. это может привести в дальнейшем к появлению коррозии). Для этого изначально необходимо вырезать профнастил определенных размеров, а затем выполнить его установку на ворота, в одну волну с перехлестом.
• На заключительном этапе работ следует установить качественные замки и другие запорные устройства, а также тщательнейшим образом подкрасить все поврежденные в процессе работы места. И все – качественная и долговечная распашная конструкция гаражных ворот из профнастила готова!

Виды конструкций

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!
