Остальные материалы и технология монтажа
Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.
Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.
В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.
Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.
На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.
Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.
Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.
В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. Голый
контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

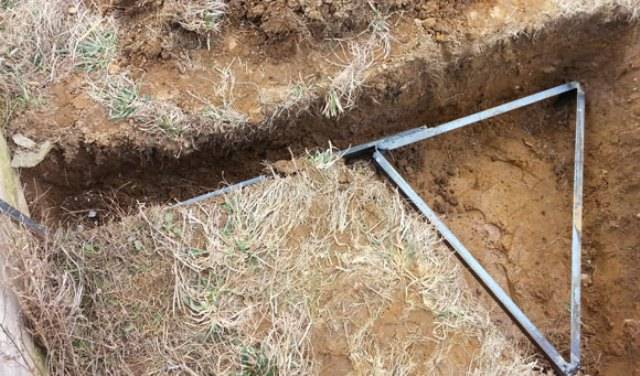

Заземление
Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.
Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.
Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.
Правовые аспекты подключения гаража к электросети
Самовольное присоединение к проводке соседа или линии электропередач грозит большим штрафом и будет обнаружено работниками электросетей. Чтобы избежать неприятностей, лучше выполнить процедуру официально. Подключив электричество, хозяин гаража должен оформить документы и платить за потребленную энергию.
Нормативные акты
Подведение электричества к гаражу осуществляется в соответствии с Правилами, установленными постановлением Правительства РФ № 861 от 27.12.2004 (в редакции от 29.10.2021).
Кроме того, постановлением Правительства РФ №262 от 10.03.2020 введен ряд мер, которые позволили:
- Оформить подсоединение к электросети методом онлайн. Оплата за услугу тоже выполняется удаленно.
- Снизить затраты, т.к. установка прибора учета осуществляется за счет сетевой организации.
- Сократить время прохождения этапов регистрации услуги, поскольку:
- подсоединение проводят только на основании оплаченного счета;
- договор об электроснабжении заключают только с сетевой организацией;
- подписание актов выполненных работ со стороны потребителя не требуется.
Необходимые разрешения
В первую очередь у хозяина гаража должны быть документы, подтверждающие право собственности на постройку.
Кроме того, чтобы подвести электричество к гаражу, потребуется разрешение от Россетей. Получение такого документа необходимо, чтобы определить возможность присоединения, отсутствие подключения потребителя к национальной электросети и т.д. В ближайшее представительство электросетей нужно представить:
- копию паспорта владельца гаража;
- копию документа о праве собственности;
- копию ИНН;
- список всех устройств, имеющихся в гараже, с указанием их мощности;
- технические документы на гараж;
- план постройки, на котором указаны: расположение столбов электроэнергии, трубопроводов газа, воды и канализации и места, где установлены разводки;
- расчет общего энергопотребления.
В 2021 г. вопрос о разрешении на подключение электричества к гаражу решает местная организация электросетей.
Требования для электрификации
Технические условия, необходимые для присоединения гаража к электросети, определяют Россети после составления заявки от потребителя. Эти сведения поступят в «Личный кабинет» в течение 10 рабочих дней с момента формирования запроса на присоединение. Только после выполнения всех требований и оплаты поступившего счета договор о подсоединении считается заключенным.
Стоимость оформления разрешений
Физическим лицам, использующим электричество в бытовых целях, за подключение устройств мощностью не более 15 кВт нужно заплатить 550 руб. Необходимым условием является расстояние от границ участка до объектов сетевой организации – менее 300 м в городах и 500 м – в сельской местности.

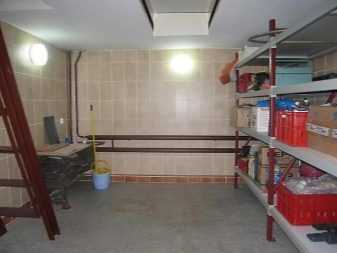

Выбор светильников
Итак, теперь по порядку рассмотрим советы о том, какой вид светильников необходимо выбрать для освещения каждой из перечисленных зон.
Для того чтобы сделать свет в гараже по всей площади комнаты, рекомендуется использовать потолочные люминесцентные лампы. Главное учитывать требования к их применению (об этом мы говорили выше). Если толщина кошелька позволяет, то более разумно будет установить точечные светильники, которые позволят качественно осветить все помещение.
В качестве освещения смотровой ямы гаража необходимо использовать специальные низковольтные лампы (12-вольтные). Такая необходимость связана с тем, что яма является зоной повышенной влажности, в которой должен быть безопасный ток. Чтобы преобразовать 220 вольт сети в 12, следует приобрести ЯТП (ящик с понижающим трансформатором), который можно установить прямо внутри смотровой ямы. Помимо этого для светильников рекомендуем сделать дополнительную защиту от механических повреждений, снарядив их плафонами и металлической решеткой, как показано на фото.
Для того чтобы сделать освещение в гараже над столом, лучше всего подключить обычную настольную лампу. К ней особых требований не предъявляется, главное, чтобы светила хорошо.
В качестве мобильного светильника рекомендуется использовать обычную лампу накаливания с отражателем и крючком, который можно будет зацеплять на капоте автомобиля при ремонтных работах.
С выбором светильников определились. Для того чтобы рассчитать их точное количество, рекомендуется ознакомиться с подробной технологией, предоставленной в статье: монтаж освещения в квартире.

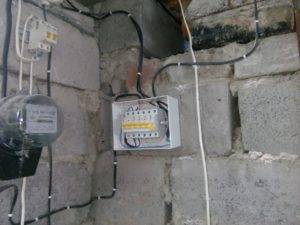

Прокладка кабелей
После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.
Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.
Основной процесс
Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!
Шаг 1 – Создаем схему
Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.
К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:
В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.
Шаг 2 – Подготавливаем материалы и инструменты
Среди инструментов Вам обязательно потребуются:
мультиметр (чтобы прозвонить проводку после подключения всех элементов). набор отверток (закручивать винтики на клеммах). инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика. шуруповерт (крепить бокс к стене)
Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:
Как распределить нагрузку по фазам Как разделить электропроводку на группы Как составить схему электропроводки перед ремонтом
Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

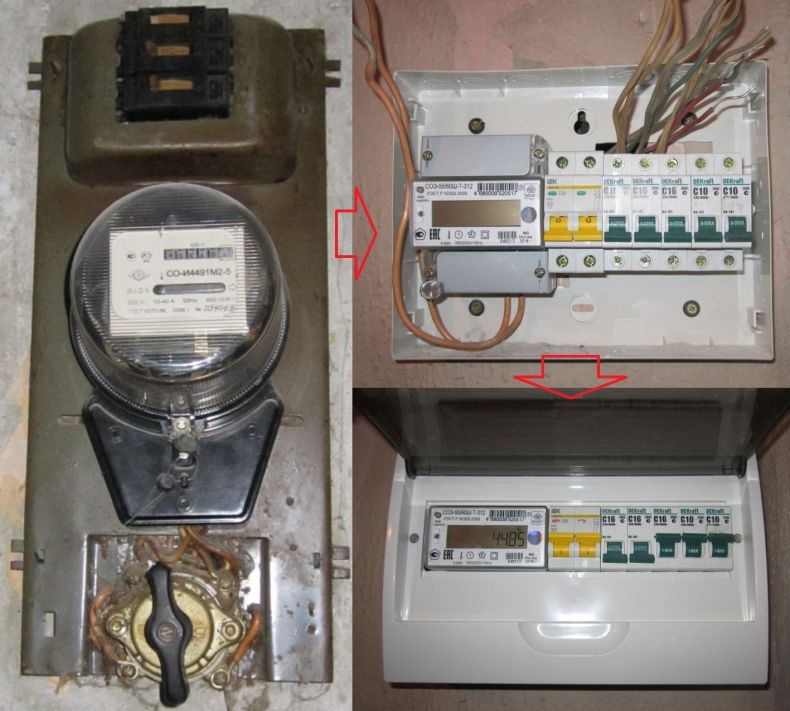

Шаг 3 – Собираем электрощит
Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик
Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

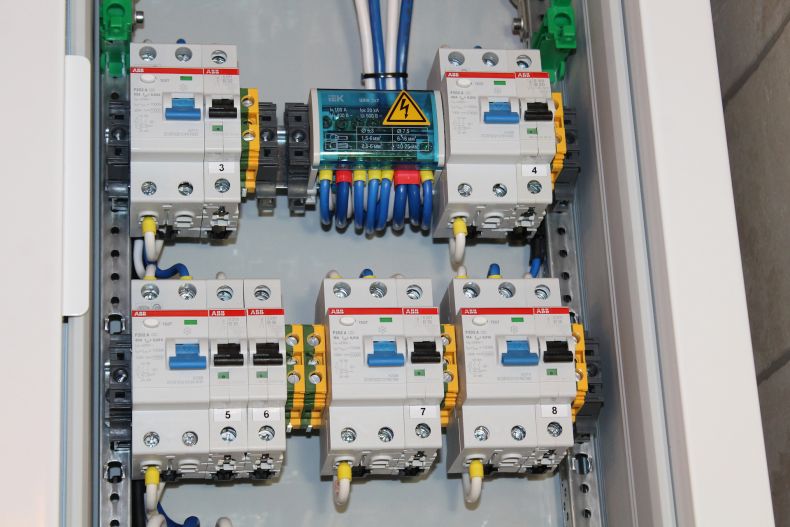

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:
Повесьте корпус на стену (либо установите в подготовленную нишу). Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов. Зачистите жилы для качественного присоединения к клеммам. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки». Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке. Установите нулевую и заземляющую шину. Нарежьте соединительные провода на подходящие отрезки. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика. Проверьте правильность выполненных работ, включив вводной автомат.
Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.
Наглядный видео урок всего основного процесса:
Правильная сборка
Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
Правила и основные требования
Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.
Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:
- электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
- электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
- согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;
- выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
- для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
- проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.
Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.
Полезные рекомендации
Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.
- При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
- Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
- Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
- Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
- Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
- Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.
- Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
- Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
- При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.
О том, как сделать освещение в гараже самостоятельно, смотрите далее.

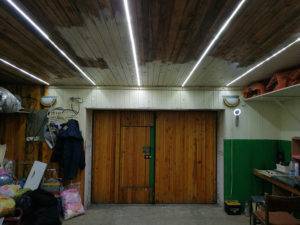

Типы ламп для гаража и способы расчета количества
Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:
- лампы накаливания;
- люминесцентные лампы;
- галогенные лампы;
- светодиодные лампы или ленты.
Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.
Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.
Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.
Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.
Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.
Способы прокладки электросети до гаража
Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:
- для гаража без смотровой ямы;
- для гаража со смотровой ямой.
Рассмотрим подробнее каждый из них.
Без смотровой ямы
В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.
В схему входят следующие элементы:
- пара розеток;
- одноклавишный выключатель;
- устройство защитного отключения;
- 4 светильника;
- оборудование для учета потраченной электроэнергии;
- распределительный щит;
- электрическая проводка.
Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.
Со смотровой ямой
Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.
Выбор кабельной продукции и устройства защиты
Внутри гаражного помещения можно использовать самонесущий кабель типа СИП. Внутри помещения подойдет провод медный типа ВВГ или ПУНП из трех жил.
В зависимости от мощности потребляемой энергии выбирается сечение токопроводящих жил. Согласно требованиям Правил эксплуатации электроустановок, для освещения сечение проводов должно быть 1,5 мм2. Для розеток сечение увеличивается до 2,5 мм2.
При напряжении сети 220 В, величина тока при этом может достигать до 27 ампер, а мощность потребителей при этом будет около 6 кВт. Если мощность потребителей превышает эту величину, то соответственно увеличивается и сечение силового кабеля. Так при мощности 10 кВт сечение жил должно быть не менее 6 мм2, а при 30кВт сечение увеличивается до 35 мм2.
Молниезащита
Любые строения надо защищать от ударов молний, и гараж – не исключение.
Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.
Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:
- приёмника молний;
- проводника, отводящего ток в землю;
- заземлителя.
В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.
Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.
Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.
Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.
Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.
