Как построить подвал в гараже своими руками

Как построить подвал. Подвал: тонкости проектирования и создания подвального помещения

Подвал сегодня выполняет множество функций и является важной деталью любого жилого помещения. Он может выступать не только как постройка для хранения провизии или вещей сезонного использования, но и быть полноценной жилой территорией

Правильное обустройство подвального помещения поможет организовать надежное место для хранения продуктов, выполнить функцию винного погреба, спортивного зала или котельной.

Особенности

То, что принято называть подвалом, имеет много вариаций и отдельных названий.

Есть много типов подвальных помещений, отличающихся по функциональности и особенностям расположения, а именно:

• подвальный этаж. Основание расположено ниже уровня нулевой отметки. Комфортная температура достигается естественным способом или при помощи различных отопительных устройств;
• подполье – это территория под постройкой между почвой и основанием первого этажа;
• техническое подполье. В нем располагаются инженерные коммуникации: электрокабеля, водоснабжение, канализационная система. В техническом подполье также могут размещаться котлы и насосы;

• подполье с вентиляцией. В зданиях, построенных на территориях с очень низкой температурой, нужно постоянно проветривать помещение между почвой и самой постройкой. Такое подполье размещается под цокольным или техническим перекрытием;
• цокольный этаж размещается ниже показателя нулевой отметки. Зачастую используется в качестве мастерской, сауны, гаража или котельной;
• погреб зачастую используется для хранения продуктов питания. Он может размещаться как под жилым помещением, так и отдельно на участке.

В этой статье под термином «подвал» будет подразумеваться помещение, расположенное под жилым домом. Стоит рассмотреть его устройство и особенности сооружения.

Проекты

Строительство частного дома с подвальным помещением требует проведения специальных процедур перед началом работ. К ним относится геологическое исследование несущего грунта. Только после него можно приступать к составлению проекта подвала и быть уверенным в том, что он не будет нарушать какие-либо требования нормативных документов. Если проектом предусмотрен отдельный этаж под подвал, соразмерный со всей площадью здания, нужно оборудовать арочные и дверные отверстия в фундаменте. Рекомендуемая высота составляет примерно 2 метра. Она даст возможность использовать подвальное помещение в полной мере.

Оборудовать весь подвал ниже уровня почвы нелогично, средняя высота стен над землей должна быть от 50 до 100 см

Важно помнить о том, что строительство подвала с глубиной более 150 см может привести к подтоплению подземными водами. С фундаментом, оборудованным ниже уровня подземных вод, возникнет необходимость в дренажной системе

Иногда вместо этого можно искусственно понизить этот уровень или построить подвал выше него. Но эти варианты несут за собой значительные финансовые затраты.

А также при разработке и проектировании подвального помещения стоит уделить внимание инженерным и коммуникационным каналам. Чтобы в ходе строительства не нужно было разрушать стены и потолок, необходимо заранее продумать места размещения труб подачи и слива воды, электролиний и подобных коммуникаций

Фундамент строения подвержен боковому давлению, которое может привести к разрушению стен. Прочность подвального помещения смогут обеспечить внутренние стены. Для этого необходимо оборудовать основу из бетона и объединить ее с несущими элементами здания арматурной сеткой.

Для чего нужен подвал в гараже

Хозяева гаражей рано или поздно задумываются, есть ли смысл строить под ним подвал. Некоторые думают, что это доставит много трудностей, придётся вне плана проводить капитальный ремонт постройки или для этого вообще нужно возводить новый гараж. Максимальная эффективность имеющейся в наличии земельной площади имеет значение и на собственном приусадебном участке, и при наличии гаража в городской черте.

Создание погреба в гараже даёт возможность использовать постройку с максимальной отдачей. Использовать подвал можно по-разному – от устройства небольшого склада для редко нужных вещей до маленькой мастерской или даже комнаты, где можно провести досуг.

Идеально, если постройка подвала запланирована ещё при возведении гаража, но при наличии уже готовой постройки сделать его тоже можно. Только нужно учесть, что организация дополнительного помещения под готовым строением потребует больших затрат труда из-за ограниченного места для работы и необходимости подготавливать котлован только вручную.

Дополнительно до начала постройки подвала в гараже нужно принять в расчёт несколько моментов:

• Сначала нужно определиться с предназначением подземного помещения, его габаритами и видом. Подвалы в гаражах делают по 2 схемам – полностью погружённый в почву или полузаглублённое помещение. Погреб, полностью находящийся в грунте, делают глубиной до 3 м, у него есть множество предназначений. Полузаглублённая конструкция может использоваться даже при высоком уровне воды в почве, её погружают в грунт до 1 м. Практика показывает, что удобнее всего делать погреб шириной 2-2,5 м и 1,7-1,9 м глубиной, длина должна не превышать размеры гаража.
• Если гараж расположен в городской черте, нужно до начала строительства подвала проконсультироваться в соответствующих организациях о возможном проведении любых коммуникаций в месте, где стоит гараж. Так во время строительства вы случайно не наткнётесь на электрический кабель или водопроводные трубы.
• Заранее определить, сколько воды содержит почва, и какой вид грунта находится под гаражом. Это прямо влияет на устройство гидроизоляции, конструктивные особенности стен подвала и его эксплуатационные качества.

Устроенный в гараже погреб хорош тем, что он способен заменить смотровую яму. Необходимо только изготовить лестницу так, чтобы её ступени были расположены с максимально возможным уклоном — желательно, чтобы они проходили по длине погреба. Небольшой угол уклона позволяет, стоя на ступенях, работать под днищем автомобиля. Это даст возможность сберечь немало денег.

Погреб позволяет выделить дополнительное место для хранения овощей и заготовок на зиму. Многие там складируют компоты и соленья. Подвал позволяет организовать оптимальные температурные условия.

Мечта каждого хозяина машины – своя мастерская, хороший подвал подходит для этого идеально. Там хватит места для инструментов и даже небольших станков.

В подвале можно хранить вещи, которые используются редко – велосипед, нужные только зимой детские санки и т.д.

Целесообразность постройки подвала любого размера в гараже решается с учётом индивидуальных потребностей и условий.

Как правильно спроектировать подвал в новом гараже

Проще всего спроектировать погреб в гараже на этапе строительства. То есть учесть особенности на подготовительной стадии.

Выбор материала может быть достаточно разнообразным, в зависимости от финансов и особенностей места, выбранного для строительства. Здесь подойдут фундаментные блоки, бетон или кирпич. Главное, чтобы материал подходил для подобного проекта. К примеру, силикатный кирпич не стоит использовать, так как он не может использоваться во влажной среде подвала.

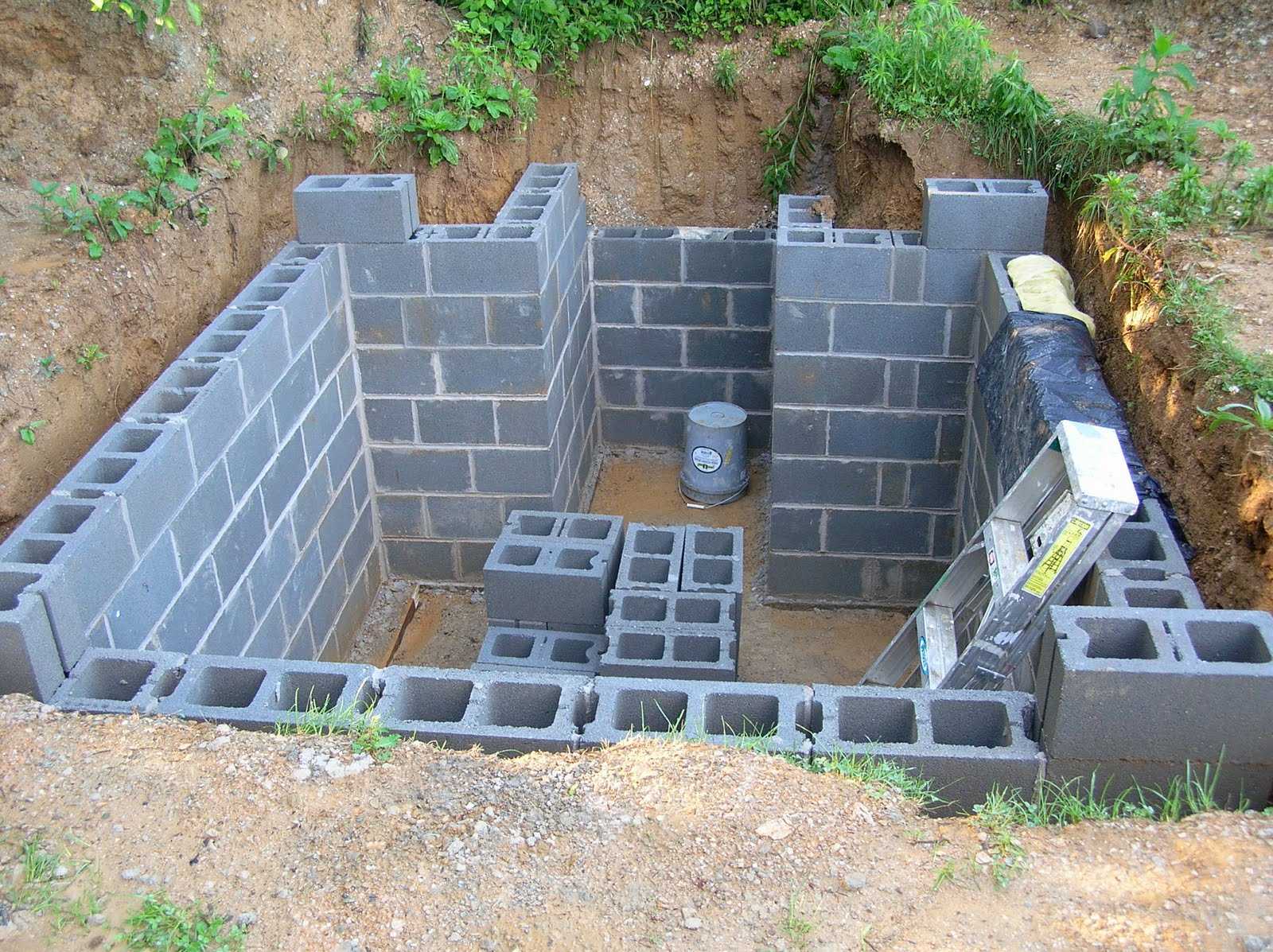

Первое, что нужно сделать для обустройства гаража с подвалом – вырыть котлован. Его оптимальная глубина составляет 2,5 метра, можно как выкопать его самостоятельно, так и при помощи экскаватора. Главное, чтобы стены котлована были ровными, для этого, в любом случае, придется применить ручной труд.

Котлован в гараже

Далее стенки готового котлована необходимо обшить, чтобы предотвратить осыпание грунта на этапе заливки. Здесь подойдут доски или обычная пластиковая пленка. Не лишним станет установка опалубки по верхнему краю.

Сам фундамент лучше всего подойдет плитный или с использованием ленточной технологии. Для этого по периметру копается ленточное углубление с так называемыми «пятками» – более глубокими квадратными ямами – по углам и через каждый метр. После этого поверхность ровняется, засыпается песком, натягивается пленка или рубероид и покрывается арматурной сеткой. На дно заливается бетон. После полного высыхания формируется опалубка для стен и также заливается бетоном.

Теперь подвал практически готов. Необходимо продумать, чем закрыть яму в гараже, какой материал больше подойдет именно вашему проекту. Проще всего использовать готовые плиты, и в них вырезать отверстие для входа в погреб. После чего можно проводить наружные работы по монтажу самой гаражной конструкции, а затем начинать отделочные работы.

Общий принцип строительства мансарды над гаражом

Схема гаража с мансардой.

Чтобы возвести гараж с мансардой своими руками, очень важно придерживаться плана проведения строительных работ. Для примера рассмотрим, как производится строительство и планировка гаража с жилой мансардой из пеноблоков

Типичный процесс состоит из следующего спектра работ:

Типичный процесс состоит из следующего спектра работ:

1. Устройство фундаментной опоры. Тип фундамент необходимо выбирать в зависимости от характеристики почвы, уровня залегания подземных вод и местности. Чаще всего это ленточный фундамент или же монолитный.
2. Устройство цоколя, подвала, смотровой ямы, если они предусмотрены планом.
3. Возведение стен.
4. Постройка мансарды.
5. Обустройство крыши.
6. Отделочные работы.

Как было сказано ранее, для относительно легкого сооружения достаточно обустроить ленточный или же монолитный фундамент. Опорная система устанавливается только после утверждения плана и разметки земельного участка. В первую очередь необходимо вырыть траншею размерами, соответствующими типоразмерам пеноблоков.

Если в плане обустройство цоколя или подземки, то после этого выкапывается еще одна яма – для устройства подвального помещения.

Следующим этапом обустройства гаража с мансардой является устройство опалубки, по габаритам которой осуществляется заливка основания. Дальше идет этап засыпки сухого слоя фундамента. Он состоит из песка и щебня. Толщина этого слоя составляет порядка 15-30 см. Песчано-щебневая прослойка устилается гидроизоляцией.

В большинстве случае – это рубероид, уложенный в 2 слоя.

Проект гаража с мансардой.

Перед заливкой бетонного раствора в опалубку устанавливается арматурный слой, благодаря чему удается сделать фундамент более прочным и устойчивым к разрушениям. В качестве армирующих элементов может использоваться проволока диаметром 5-7 мм, сваренная между собой по периметру всей опалубки.

Останется только забетонировать опалубку. Время застывания раствора колеблется в рамках от 7 до 10 дней. Все зависит от условий, при которых осуществляются строительные работы.

В случае, когда планом предусматривается наличие подвального помещения, то, помимо фундамента, дополнительно заливается и подземная часть будущей постройки. Также советуем оградить данное пространство от гаража дверью.

Важно! Ворота для гаража лучше ставить до возведения стен. Это позволит надежно зафиксировать их в процессе кладки блоков

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб

Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб. Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару.

Кроме того, каркасные постройки подвержены возгоранию и быстрому впитыванию запахов, что, по истечению нескольких лет эксплуатации, опасно для проживающих в таком сооружении людей.

Стены возводятся по такому алгоритму:

Устройство основания. На этом этапе производится гидроизоляция высохнувшего фундамента.

Первый слой кладки укладывают посредством оцилиндрованного бруса. Этой технологией пользуются во время возведения каменных домой и небольших кирпичных строений, оборудованных балконом, верандой.

На брус устанавливают стойки и другие элементы жесткости

На этом этапе важно проконтролировать перпендикулярность расположения данных конструктивных элементов, ведь от этого зависит прочность и устойчивость возводимого сооружения. Дальше осуществляется монтаж дополнительных элементов усиления – балки, фермы с параллельной обвязкой. И завершающим этапом является кладка блоков

И завершающим этапом является кладка блоков.

После этого стены отделываются. Фасадная часть современных построек, в подавляющем большинстве, покрывается клинкерной плиткой. Она обладает высокими эксплуатационными характеристиками и устойчива к агрессивным внешним факторам.

План гаража с хозблоком и мансардой.

Что касается кровли, то для гаража с мансардой наиболее выгодным вариантом будет крыша односкатного типа. Она простота в возведении и не требует строительных навыков. Принцип возведения кровли следующий:

• установка опорных балок на стены;
• устройство фундаментной стяжки;
• гидроизоляция;
• утепление;
• повторная гидроизоляция и облицовка.

Стоит отметить, что крыша должна быть по размерам больше на 15-20 см по периметру стен. Это убережет стыки от попадания осадков и продлит их срок службы. По завершению строительных работ устанавливается дверь на мансарду.

Теплоизоляция крышки и потолка

Для качественного утепления крышки и потолка гаражного подвала необходимо придерживаться схемы:

1. Под потолком погреба укрепляем трубы диаметром около 25 миллиметров. От самого потолка они располагаются на расстоянии примерно полтора сантиметра, расстояние между трубами – 60 сантиметров. Фиксация допускается как к стенам подвала, так и к его потолку.
2. Под прямым углом к трубам устанавливаются стальные арматурные стержни диаметром около одного миллиметра. Расстояние между стержнями – примерно 30 сантиметров. Далее из них формируется мягкая металлическая сетка.
3. Полученная конструкция окрашивается водостойкой краской.
4. В промежуток между трубами и потолком укладываются набитые мхом либо соломой полиэтиленовые мешки с плотно запаянными краями. Мешки укладываются плотно, зазоры недопустимы.
5. Последний этап – отводы конденсата. Для их создания используются зонты, сделанные из влагостойкой фанеры, полиэтилена либо металла. Для стекания конденсата необходимо предусмотреть емкость.

Ответственно подходите ко всем этапам обустройства подвала в гараже, так как, схалтурив на любом из них, легко свести на нет все проделанные труды.

Что нужно знать о погребе до строительства

До того, как приступать к поиску строительных материалов и начинать работы, необходимо разобраться со всеми нюансами, недостатками и преимуществами разных подходов

Важно изучить и учитывать некоторые особенности до реализации проекта

Важные нюансы сооружения погреба:

• Погреб из бетона по глубине залегания и месту расположения может быть подземным, надземным, построенным отдельно от дома или внутри здания. Эффективнее всего обустраивать погреб полностью в земле, но такой вариант потребует больших затрат финансов, времени, сил. Часто выполняют частично заглубленные строения (примерно на половину высоты), чего вполне достаточно для защиты помещения от промерзания и обеспечения комфорта в эксплуатации.
• Для строительства подвала подходят любые материалы, кроме пористых. Из популярных нынче газоблоков погреб строить не стоит: материал впитывает влагу, станет причиной ее скопления в помещении, может быстро разрушиться. Использовать газоблоки можно только при условии обустройства нескольких слоев гидроизоляции вкруговую, но это обходится очень дорого.
• Неплохим современным вариантом может стать готовый пластиковый короб погреба, который поставляется с люком, полками, лестницей, системой вентиляции. Под него нужно сделать бетонный кессон, да и стоят пластиковые погреба дорого, зато избавляют от многих проблем.
• Подвал из бетона сегодня – наиболее приемлемый вариант, так как обходится недорого, получается прочным и надежным.
• Кровля погреба может быть арочной (для частично заглубленных или надземных проектов) либо плоской (для полностью заглубленного в землю помещения).
• Пол оставляют земляным (если грунтовые воды пролегают значительно ниже) либо заливают бетоном и гидроизолируют (надежнее).
• Утепляют погреба тем же грунтом, который был удален в процессе рытья котлована.

Блог

Дискуссия по поводу хранения автомобиля владельца загородного дома ведется обычно в плоскости сравнения типов гаражей. Встроенные и пристроенные, отдельно стоящие или навесы — все они имеют свои достоинства, и каждый — свой шанс стать единственно правильным решением в данном конкретном случае.

Из этого ряда стоит, пожалуй, сразу исключить навес — упрощенную версию отдельно стоящего гаража: он вне конкуренции по стоимости и эстетичности. Легко «прирастающий» дополнительными секциями, такой «гараж» мобилен, эффектно смотрится на любом участке и качественно выполняет основные защитные функции.

Эффективность выбора между отдельно стоящим гаражом и пристроенным к жилому дому определяют несколько факторов.

ГЕОМЕТРИЯ И ГАБАРИТЫ УЧАСТКА

При центральном расположении или смещении пятна застройки дома к дальней границе логичней рассматривать отдельно стоящий гараж (или навес), устроенный у ближней его границы. При смещении к ближней — встроенный или пристроенный тип гаража.

При таком расположении зеленая зона «не травмируется» подъездными путями, местами разворота и разъезда машин, однако при солидных размерах участка это рассуждение не принимается в расчет, наоборот, эффектная разворотная площадка в центре может стать отправным элементом в концепции ландшафтного дизайна.

ПРИМЕР размещения гаража на участке

1. Проект Мирабель 3.2 (527 кв.м.)
2. Площадь участка 10 сот.

А. Пристроенный к дому гараж: внутренний двор — 3,78 сот.

Б. Отдельно стоящий гараж: внутренний двор — 2,3 сот.

ЭКОНОМИКА СТРОИТЕЛЬСТВА ГАРАЖА

С точки зрения экономичности лидирует встроенный гараж, он экономит полезную площадь участка, не требует дополнительных средств на возведение «коробки» и проведение коммуникаций: водоснабжение, освещение и отопление во встроенных гаражах осуществляются за счет инженерных сетей, имеющихся в доме.

ГАРАЖ В ДОМЕ

Потеря площади первого этажа при устройстве встроенного гаража не более чем миф: грамотное планировочное решение всегда позволит эффективно распределить помещения по уровням.

Другое дело, что над гаражом предпочтительнее размещение тренажерного зала, бильярдной, мастерской или кабинета, нежели жилой комнаты.

По этим же соображениям основные помещения отделяются от гаража вентилируемым тамбуром, а сам гараж размещают в технической зоне дома смежно с котельной, кладовой или гостевыми санузлами.

1. Проект Сан Тропе-1 (313 кв.м.)

Гараж на 2 машиноместа расположен на уровне пола первого этажа, отделен от основных помещений вентилируемым тамбуром и примыкает к топочной, санузлу и хозкомнате. Над гаражом размещен кабинет.

2. Проект Лимбург (350 кв.м.)

Гараж на 2 машиноместа расположен ниже уровня пола первого этажа на уровне земли, отделен от основных помещений вентилируемым тамбуром и примыкает к бойлерной, кухне и санузлам.

ПРИСТРОЕННЫЙ ГАРАЖ

Пристроенный гараж занимает полезную площадь участка, однако с точки зрения экономии ресурсов тоже имеет свои плюсы: как минимум, одна его стена общая с домом, а инженерные сети можно продлить от «центральной» системы (Схемы 3, 4). Пристроенный гараж предпочтительней с точки зрения пожарной безопасности, а по удобству пользования не уступает встроенному.

1. Проект Соната (324 кв.м.)

Одноэтажный пристроенный гараж на 2 машиноместа расположен ниже уровня пола первого этажа (на уровне земли) и отделен от основных помещений вентилируемым тамбуром. Может быть неотапливаемым.

2. Проект Лион-1 (302 кв.м.)

Пристроенный гараж на 2 машиноместа расположен ниже уровня пола первого этажа (на уровне земли) и изнутри сообщается с помещениями 2 этажа, предназначенными для обслуживающего персонала.

Полузаглубленный погреб

3 Кладем стены – какие материалы подойдут?

Последовательность выполнения работ

Строительство — проект гаража с погребом и смотровой ямой начинают с планирования его размеров.  Первоначально следует учесть рекомендуемые типовые параметры – глубину до 1,9 метров, ширину до 2,5 метров. Даже если позволяет пространство, не рекомендуются иные размеры погреба. Как только габариты определены, нужно составить вид помещения и начертить его план.

• Чертеж должен быть правильным и четким, поскольку по нему будет производиться расчет материалов при покупке. Специалисты рекомендуют строить погреб под гаражом, выдерживая от стен около полуметра. Это обеспечит хорошую гидроизоляцию по бокам, особенно когда стенами выступает ленточный фундамент;
• При таком способе обустройства можно сэкономить, не нарушая требований по высоте пола — выше на 0,3 м линии фундамента. Вариант вполне применим, если есть уверенность, что строительные работы не повредят фундамент;
• Составленный план работ непременно должен предусматривать гидроизоляционные работы и монтаж системы вентиляции. Для входа через люк делают металлическую лестницу, а если гаражная площадь позволяет, можно сделать спуск для подвалов из бетонных ступеней.

Требования к выбору места при обустройстве хранилища

Если помещение будет находиться под гаражным помещением, то проекты гаражей с подполом выполняют по определенным правилам, обустраивая их пошагово с учетом требований:

Работы начинаются, только если есть уверенность, что яма, которую выроете, на 2-3 метра может быть сделана без повреждения коммуникационных труб и систем;
Перед тем как сделать погреб в гараже своими руками, важно исследовать уровень прохождения грунтовых вод. По сути, заниматься строительством заглубленного помещения под гаражом нельзя, но если уже принято решение, то нужно сделать качественную защиту от размывания подземными водами основания

Для надёжности стоит оборудовать кольцевую дренажную систему.

Выбор материала

Современное производство предлагает большое разнообразие материалов для строительства. Выбор обусловлен размером сметы на обустройство, а также личными предпочтениями владельца

Если все же нужно сделать хранилище как можно скорее, особое внимание следует уделить железобетонным плитам

• Недорогим и качественным материалом можно считать монолитный бетон и дикий камень. Если применяется красный кирпич, нужно удостовериться, что он качественно обожжен. Специалисты предостерегают применять шлакоблоки или силикатный кирпич. Для заливки фундамента применяют бетон марки М 100, ил цемент М400 в смеси с щебнем, песком и водой. Как правильно смешать раствор стоит изучить дополнительно;
• Смесь песка с цементом также применяют для напольно стяжки, а также для штукатурки стен внутри помещения;
• Опалубка собирается исключительно из цельных досок, причем экономнее будет класть рубероид слоями на расплавленную мастику в качестве гидроизоляции.

Как выбрать место

Участок под строительство погреба на даче своими руками должен быть сухой и защищенный от сезонных подтоплений. Чем выше площадка, тем лучше.

Потенциально опасны расположенные рядом загрязняющие почву объекты — компостные ямы, туалеты, сараи с живностью, бани, летние душевые. СНиП 30-02-97 рекомендует безопасные расстояния:

• 12 м от выгребных ям;
• 12 м от сараев;
• 8 м от компостных куч;
• 8 м от бани, душа, сауны, бассейна.

Учитывать нужно не только источники загрязнения на своем участке, но и на соседском. При подземном расположении хранилища рекомендуется отступить от жилого дома не менее 7 м, чтобы исключить передачу тепла через грунт. Можно заранее начертить схему всех построек и определить место погреба, соответствующее конкретным условиям.

Гидроизоляция погреба – избавляемся от лишней воды

От того, насколько правильно спроектирован и построен подвал в гараже, напрямую зависят такие важные факторы, как долговечность, прочность, условия хранения продуктов и многие другие.

На этапе строительства подвала, когда котлован под него только роется, в случае обнаружения грунтовых вод их необходимо покрыть толстым слоем глины, не менее 50 сантиметров.

Глиной следует заделать образовывающееся между почвой и стенами подвала пустое пространство, причем толщина слоя – минимум 15 сантиметров.
Кирпичная облицовка выкладывается в один уровень с перекрытием потолка подвала в гараже

Далее верхняя часть погреба закрывается слоем железобетона с люком.

Если с грунтом на месте строительства подвала все в порядке, и грунтовые воды отсутствуют, то для обработки наружных стен достаточно тонкого слоя расплавленного битума.
Если же почва достаточно влажная, то для гидроизоляции необходимо использовать рубероидом на основе битумной мастики.

Если уровень грунтовых вод находится выше пола подвала, то нужно будет сделать гидроизоляцию под полом, для чего используется несколько слоев рубероида.
Нелишним будет усилить пол жирной глиной или пропитанной битумом щебенкой.

С целью предотвращения появления плесени и сырости в помещении важно сделать качественную вентиляцию.
Для этого в цокольных стенах делают специальные отверстия. Для сохранения средней температуры по всей площади перекрытия нужно уложить рубероид, глину, пленку либо другой подобный материал.

Перед размещением в погребе закаток, овощей либо каких-либо других продуктов необходимо предварительно просушить помещение, и избавиться от избытков влаги. Для этого на стены необходимо нанести слой извести, после чего сжечь в нем 10-15 таблеток сухого топлива. Помимо просушки такие действия помогут предотвратить появление бактерий гнили.

Погреб из бетонных колец

Этапы строительства

Для того чтобы провести работу быстро и качественно, необходимо заранее подготовить инструменты, оборудование, закупить материалы и составить план действий. Только после этого можно начинать обустройство подвала. Строительство подвала подразумевает проведение следующих этапов:

1. Изучение грунта, на котором расположена площадка для строительства.
2. Разработка проекта будущего хранилища, составление чертежей и расчет нужного количества материалов.
3. Земляные работы.
4. Устройство подвального пола, стен и перекрытия.
5. Создание тепло- и гидроизоляции, а также вентиляции.
6. Завершающие работы (выбирается и монтируется лестница, проводится освещение).
7. Обустройство внутреннего пространства, то есть установка стеллажей и ящиков.
