Как построить гараж с ямой: размеры, материалы, этапы выполнения работ

Когда используют плитное основание под гараж

Монолитное плитное основание – это идеальный вариант для гаража. Такая основа способна выдержать не только вес конструкции, но и тяжесть любого автомобиля.

Возводить плитный фундамент можно на любом грунте.

• При сезонном движении почвы основание смещается вместе со слоями грунта или компенсирует их сдвиг. Именно поэтому монолитная плита называется плавающим основанием. Результат – отсутствие трещин в полу и стенах.
• При строительстве гаража на рыхлом грунте монолитное основание предотвратит неравномерную усадку.
• При высоком уровне грунтовых вод плитный фундамент с правильно выполненной гидроизоляцией защитит строение от негативного воздействия влаги.

Монолитное плитное основание, возведенное под гараж, дает множество преимуществ:

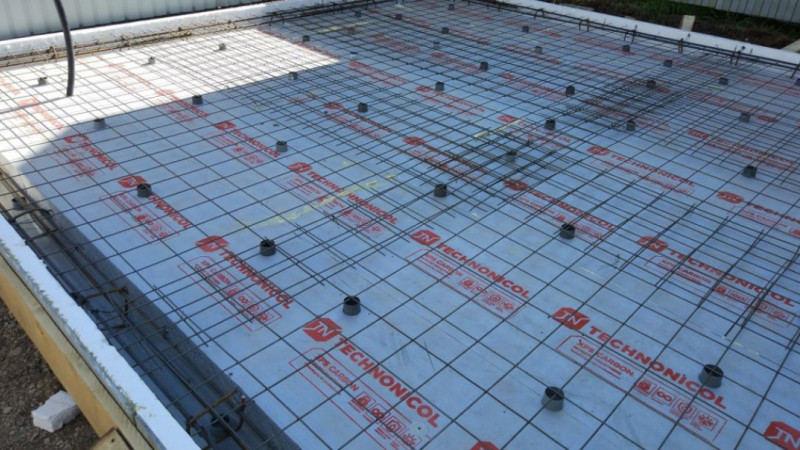

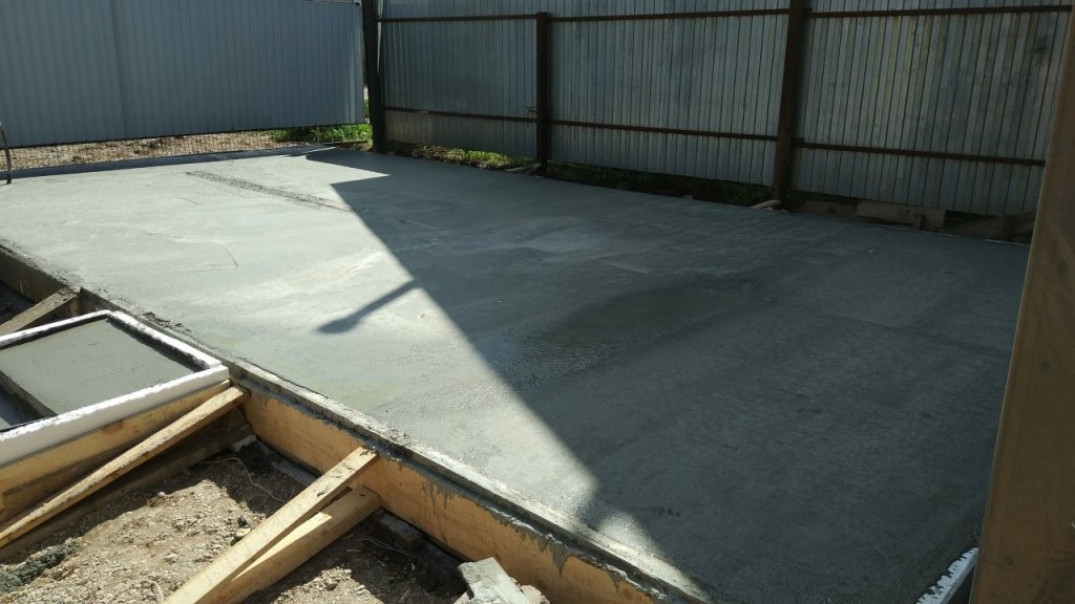

Монолитная плита под гараж

• Его легко изготовить.
• Он компенсирует воздействие проблемных грунтов.
• Препятствует проникновению в помещение грызунов.
• Служит хорошим полом, способным выдержать любую тяжесть.
• Дает возможность установки системы теплого пола.

Однако нельзя забывать о минусах монолитной плиты:

• Ее нельзя возводить на участке со склоном, есть вероятность сползания плиты.
• На обустройство такого основания требуется большое количество бетонного раствора и арматуры.
• Такой фундамент не позволяет обустроить смотровую яму.

Несмотря на то, что гараж не является важной постройкой, он должен возводиться на прочном основании с соблюдением всех норм и правил. Только в этом случае гараж будет защищен от негативных явлений природы и позволит приятно проводить время с любимым автомобилем

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Пошаговая инструкция: как построить фундамент ленточного типа

Основные строительные работы

Ленточный фундамент под гараж

Строительство гаража — процесс , состоящий из нескольких последовательных этапов. Первым из них является заливка фундамента:

1. Выкапывание котлована.
2. Засыпка подушки из песка и щебня.
3. Настилание гидроизоляции.
4. Монтаж опалубки.
5. Размещение арматурного каркаса.
6. Приготовление и заливка бетона.
7. Выжидание до 28 дней, чтобы состав полностью схватился.

Затем производится возведение стен:

1. Выравнивание основания путем заделки впадин и стачивания выступающих мест.
2. Установка гидроизоляции.
3. Выставление углов с газоблоками и кирпичами, укладка нижней обвязки для бруса, каркаса и профиля.
4. Выкладывание рядов, венцов, опор. Изготовление проемов под окна и двери.
5. Заливка верхнего армопояса, установка обвязки.
6. Заполнение каркаса утеплителем, закрепление наружной облицовки для защиты конструкции от внешних факторов.

Для гаража подойдет односкатная крыша, если не планируется 2 этаж

Следующая фаза — строительство односкатной крыши:

1. Изготовление перекрытия. В зависимости от вида конструкции используются деревянные балки или железобетонные плиты. Иногда частники отливают перекрытия прямо по стенам.
2. Закрепление чернового потолка. Для этого используется горбыль, фанера, плиты ДСП и ОСП.
3. Укладка утеплителя, если перекрытие решетчатого типа.
4. Монтаж стропильной системы. Иногда ее не делают, создавая уклон непосредственно на стенах. Здесь способ выбирает мастер.
5. Укладка кровельного покрытия. Как правило, используется профнастил, металлическая, керамическая или гибкая плитка.

Потом выполняется монтаж ворот:

1. Подготовка деталей или закупка готового комплекта.
2. Установка рамы для створок и калитки.
3. Монтаж и подключение электрического привода для подъемных и секционных систем.
4. Установка и регулировка работы полотен.

Облицовка гаража сайдингом под дерево

Выбираются такие виды облицовки:

• штукатурка;
• пластиковые панели;
• гипсокартон;
• вагонка;
• сайдинг;
• древесно-стружечные плиты;
• моющиеся обои;
• керамическая плитка.

Этапы работы

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Как можно смонтировать крышу гаража своими руками

Крыша постройки должна обеспечивать максимальную защиту от погодных явлений, быть прочной, но, в то же время, не очень тяжёлой. Наиболее оптимальным для любого гаража будет следующий вариант.

Поперёк гаража через каждый метр укладываются двутавровые балки или толстый брус – это станет основанием. Сами опорные балки закрепляются при помощи анкерных болтов. После этого, пространство между ними зашивается толстой доской как можно плотнее. Это и будет черновая крыша, которую нужно покрыть гидроизоляционным материалом и утеплить любым доступным способом. Теперь остаётся уложить ещё один слой гидроизоляции и лёгкая крыша гаража готова.

Между этими балками будет размещено ещё две  ФОТО: youtube.com

Подготовка к строительству

Перед тем, как приступить к строительству гаража с ямой, необходимо выполнить ряд подготовительных мероприятий, которые помогут обеспечить успешное и безопасное проведение работ.

1. Разработка проекта. Начните с разработки подробного проекта гаража с учетом необходимых размеров и функциональных требований. Подумайте о количестве стояночных мест, расположении основных элементов, таких как ворота, окна, двери, а также о системах вентиляции и электроснабжения.

2. Земельные работы. Определите место, где будет располагаться гараж с ямой, и проведите подготовительные земельные работы. Очистите площадку от мусора и растительности, выровняйте поверхность, удалите камни, корни и другие препятствия.

3. Инженерные коммуникации. Проверьте наличие или необходимость подключения к инженерным коммуникациям, таким как электричество, вода и канализация. Проектируйте размещение коммуникаций таким образом, чтобы они были удобны в использовании и соответствовали нормам безопасности.

4. Разрешительная документация. Узнайте, какие разрешения и документы требуются для строительства гаража с ямой в вашем регионе. Обратитесь к местным органам власти или к специалистам, чтобы получить необходимую информацию и разрешения.

5. Подготовка материалов и инструментов. Определите необходимые материалы и инструменты для строительства гаража с ямой. Составьте список и приобретите все необходимое заранее, чтобы избежать задержек в процессе работы.

6. Безопасность работ. Обеспечьте безопасность работников и окружающих. Предусмотрите необходимую защитную одежду, соблюдайте правила работы с инструментами и строительными материалами, а также следите за электробезопасностью и пожарной безопасностью.

7. Составление расписания. Разработайте план работ и составьте расписание, которое позволит оптимизировать время и ресурсы, а также контролировать прогресс строительства

Важно планировать работы таким образом, чтобы не возникало проблем с последовательностью и сроками выполнения этапов

Следуя этим рекомендациям и планируя все шаги заранее, вы сможете эффективно и безопасно приступить к строительству гаража с ямой своими руками.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

Эскиз, где показана минимальная ширина смотровой ямы

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерами На нашем сайте Вы можете ознакомиться с самыми популярными проектами гаражей и прочих малых форм для загородного дома – от строительных компаний, представленных на выставке домов Малоэтажная Страна.

Факторы, определяющие глубину заложения фундамента

Основные аспекты для составления проекта

Перед составлением проекта каркасного гаража необходимо разобраться во всех особенностях его устройства. Одно из главных достоинств – скорость возведения. Время, затраченное на выполнение работ, в разы сокращается в сравнении с капитальными строениями. Кроме этого, выделяют такие преимущества:

• Возможность выполнения постройки в любое время года.
• Выполнение крепежа с помощью болтов, что сокращает время проведения работ.
• Отпадает необходимость привлечения к выполнению работ дорогостоящей тяжёлой техники.
• Малое количество мусора и отходов, что также экономит время.

Металлический профиль для каркаса гаражаИсточник ar.aviarydecor.com

Единственным проблемным вопросом, к которому необходимо отнестись с большей серьёзностью – фундамент под каркасный гараж. Существует несколько вариантов:

• мелкозаглублённый плитный фундамент;
• площадка, предварительно покрытая асфальтом;
• монолитная незаглублённая плита;
• лента неглубокого заложения.

Определяясь с фундаментом, нужно учитывать тип грунта. Здесь понадобится консультация специалистов.

Важный момент – выбор материала для конструкции. Следует помнить, что деревянный каркасный гараж имеет один существенный недостаток – высокая степень возгораемости. На этапе составления проекта продумывают мероприятия по обеспечению пожарной безопасности.

Технология устройства смотровой ямы из кирпича

Мы определились с размерами смотровой ямы в чистоте. Но при устройстве котлована следует учесть:

• толщину будущих стен из кирпича (250мм — в один кирпич);
• слой выравнивающей подготовки из песка, щебня, гравия толщиной 50-100мм;
• толщину днища из бетона марки 150 – 200 равную 100мм.

Спуск в смотровую яму

Осуществляем отрывку котлована, зачищаем дно и приступаем к устройству днища. Спускаться в яму можете по приставной стремянке.

Делаем выравнивающую подготовку и приступаем к устройству горизонтальной гидроизоляции днища из рулонных материалов – изола, рубероида и прочих пленочных материалов.

При этом следует учесть, что края изолирующего материала надо вывести на 50см за границы днища, чтобы затем завернуть их и наклеить на наружную поверхность будущих кирпичных стен ямы.

Подошло время бетонирования днища. Производим его шириной равной ширине ямы 75 – 80см плюс толщина двух кирпичных стенок (50см) плюс запас на «туда – сюда» (5-10см). Итого ширина плиты получается 1,4м. Аналогично просчитайте длину плиты днища.

Армировать ли днище? Если вы применяете бетонную смесь М-150, 200, выдерживая толщину 80 – 100мм, то можно обойтись без арматуры. Бетон должен схватиться до первоначальной прочности, – в нашем случае отводим на это срок в 3-4 дня.

Начинаем кирпичную кладку, которую опираем на бетонную плиту. Кладку кладем под расшивку швов либо штукатурку. С наружной стороны стены ямы следует оштукатурить, чтобы можно было качественно выполнить вертикальную гидроизоляцию.

Штукатурку осуществляем параллельно с кладкой, то есть, выложив 4 – 5 рядов по высоте стенки, тут же оштукатуриваем ее снаружи.

Выполняем наружную обмазочную гидроизоляцию – горячим битумом, битумной мастикой, аналогичными материалами в два слоя. Гидроизоляция нужна, чтобы стенки ямы не «тянули» влагу из земли и не создавали сырость внутри нее.

Выполнив стенки ямы и их гидроизоляцию нужно произвести обратную засыпку пазух с послойным трамбованием грунта через 15 – 20см. Идеально, если это будет глина, так как уплотненная глина создает «глиняный замок», препятствующий проникновению воды через нее.

Устройство ниш

Очень удобно если смотровая яма в гараже из кирпича обустроена по длинной стороне нишами – для размещения электрического светильника, выключателя, розетки.

К этой нише следует подвести кабель с напряжением 36вольт, используемый в подвальных и сырых помещениях одетый в резиновый шланг либо в гофрированном (лучше стальном) варианте.

Другую нишу – для размещения инструментов необходимых при работе. Размещают ниши на высоте 0,9 – 1,2 м от уровня пола ямы.

Размеры ниш можно выдержать в мм:

• по глубине 120
• длина в пределах 500 – 750
• высота 250-300

После укладки последнего верхнего ряда кирпичей на них устанавливается металлическая обрамляющая проем рамка из уголка № 45-50.

Для надежной фиксации рамки к внешней боковой ее стороне привариваются анкерные выпуски из арматуры диаметром 6-10мм через 25-30см, которые после бетонирования пола гаража входят в тело бетона.

Уголки свариваются таким образом, чтобы в рамку по короткой стороне можно было устанавливать доски толщиной 40-50мм, которыми перекрывают яму в тех случаях, когда ею не пользуются.

Доски можно сбить в щиты, но не слишком тяжелые. Их нужно антисептировать и покрасить, чтобы продлить срок эксплуатации. Металлические детали (рамки, лестницы и прочее) тоже необходимо окрасить.

Моя смотровая яма, выполненная в подвале гаража

Чтобы смотровая яма в гараже из кирпича была безопасной для заезда, устанавливают, так называемые, колесоотбойники, которые не позволяют случайно съехать колесам автомобиля в яму.

Это металлическое обрамление вокруг ямы из металлического профиля (трубы, швеллера, уголка), которое несколько возвышается над отметкой пола и представляет собой барьер, огораживающий проем смотровой ямы.

Смотровую яму рекомендуется держать закрытой ( кроме случаев ее использования), так как в ней образуется конденсат, который может способствовать коррозии днища и металлических узлов машины. Просушивайте яму в жаркую погоду, когда вы выезжаете из гаража.

Это, пожалуй, основные моменты, которые следует учесть при строительстве смотровой ямы. Еще раз подумайте и взвесьте целесообразность устройства ямы при строительстве своего гаража.

Смотровая яма гараже кирпича — несложная постройка, необходимая для самостоятельного ремонта транспортного средства. Предварительно специалисты советуют подготовить план-схему будущего строения, определиться с уровнем грунтовых вод, приобрести строительные материалы и инструменты.

Смотровая яма для гаража должна располагаться по середине строения.

Построение стен и крыши гаража

После проведения подготовительных работ, можно приступить к возведению стен и устройству крыши гаража.

1. Начните со строительства стен. Для этого необходимо закрепить угловые столбы в сваи или специальные опоры. Затем установите вертикальные стойки между угловыми столбами, которые будут являться опорами для стен.

2. Прикрепите горизонтальные балки к вертикальным стойкам, чтобы создать каркас стен. Убедитесь, что все конструкции прочно закреплены и стоят ровно.

3. Далее необходимо обшить каркас стен плоскими досками или другим материалом. При необходимости можно утеплить стены слоем утеплителя.

4. После завершения строительства стен, можно приступить к монтажу крыши. Установите фермы или деревянные балки, которые будут служить основой для крыши.

5. Прикрепите каркас крыши к стенам гаража. Обложите фермы или балки досками или другим материалом, образуя скаты крыши.

6. Покройте поверхность крыши рубероидом или другим герметичным материалом, чтобы обеспечить защиту от влаги и воды.

7. После установки стен и крыши, необходимо проверить их прочность и правильность монтажа.

Важно принимать во внимание географические особенности местности, климатические условия и возможные нагрузки на гараж при выборе материалов и конструкций для строительства стен и крыши. Кроме того, перед началом работ необходимо ознакомиться с местными строительными нормами и правилами, чтобы обеспечить безопасность и долговечность гаражной конструкции

Нужно ли делать проект конструкции

Чтобы правильно рассчитать количество материалов, нужно сделать план гаража

Перед тем как начать строительство с нуля, его необходимо узаконить. Такое требование относится к зданиям любого типа, к которым планируется подвести коммуникации общего пользования — воду, электричество, водопровод, канализацию. Поэтому владельцу недвижимости следует сделать грамотный, продуманный до мелочей проект. Согласовывать в соответствующих инстанциях его можно самостоятельно через МФЦ, но целесообразнее через правление кооператива.

Чертеж гаража делается в масштабе и должен содержать такую информацию:

• месторасположение на участке с привязкой расстояний к постоянным ориентирам;
• размеры в миллиметрах (ширина, длина, высота);
• тип фундамента;
• стены;
• перекрытия;
• крыша;
• въездные ворота;
• вентиляционная система;
• подвод коммуникаций;
• внутренняя схема гаража с разводками и потребителями;
• наличие средств пожаротушения.

Выбор конструкции гаража

Сегодня потребителю предлагается целых 3 варианта строительства: самостоятельная заливка железобетона с опалубками, приобретение отдельных блоков со всей необходимой «фурнитурой» (сборный гараж из заводских железобетонных блоков) и полностью готовая ЖБК, которая доставляется и устанавливается на залитый фундамент.

Сделать такое помещение полностью своими руками будет тяжело и дорого, поэтому такой вариант сразу отбрасываем. Следует еще учесть, что одному человеку будет трудно выполнять работы и необходимо рассчитывать на оплату труда 1-2 подсобных работников. Намного дешевле будет купить уже полностью готовый гараж ЖБИ на заводе, но есть одно препятствие: большинство производителей слишком завышают цены на собранные изделия «под ключ» и можно переплатить до 40-55%.

Поэтому мы рассмотрим именно сборный гараж из железобетонных плит. Комплект материалов обойдется примерно в 35 000 рублей (от 25 до 60 тысяч рублей, в зависимости от комплектации и производителя), а собрать его можно без труда всего лишь за несколько дней. Единственное, о чем надо будет позаботиться перед сборкой нового «дома» для машины – качественный фундамент для гаража. Ворота можно будет сделать самостоятельно или заказать непосредственно в комплекте, если их стоимость будет вписываться в ваш бюджет. Итак, начнем!

Определяемся с конструкцией

Перед началом работы вам необходимо будет определиться с функциональностью. Таким образом, постройка может быть летней стоянкой для автомобиля или настоящей утепленной конструкцией на территории вашего частного дома. При этом гараж можно будет снабдить смотровой ямой и мастерской. Если вы не располагаете большим количеством времени, то в качестве материала целесообразно будет выбрать металлопрофиль, с его помощью можно будет завершить процесс за один месяц. Если есть необходимость в смотровой яме, то следует использовать готовые бетонные блоки. Фундамент будет ленточным.

Ворота для капитального кирпичного гаража

В гараже такой конструкции предусмотрено наличие двух пар створчатых деревянных ворот, что обеспечивает въезд и выезд, как с улицы, так и со стороны двора. Оптимальные внутренние размеры гаража (3,5 х 5,2 м) позволяют рационально использовать пространство вдоль стен. Для этой цели створ ворот кирпичного гаража предусмотрен не посредине, а несколько смещен к левой стене для удобства выхода из машины. При строительстве гаража с одними воротами его оптимальный размер составляет 2,9 х 6,4 м. В этом случае освобождается площадь для оборудования мастерской у торцевой стены.

Створки ворот размером 185 х 170 см состоят из металлического каркаса, обшитого вагонкой. Со стороны двора в одной из створок предусмотрена калитка с внутренним замком. В боковых стенах гаража — два окна с заполнением из стеклоблоков. Вентиляция обеспечивается вытяжной асбоцементной трубой диаметром 150 мм с дефлектором из конусной насадки и колпака, выполненных из листового оцинкованного железа. Насадку (можно использовать небольшое металлическое ведро без дна) крепят к трубе с помощью стяжного хомута, а колпак в виде одинарного, а еще лучше двойного конуса — к насадке на трех лапках. Нижний-конец вентиляционной трубы должен быть расположен близко к полу, но выше уровня выхлопной трубы автомобиля.

Ознакомившись с пошаговой инструкцией возведения гаража, пришла пора узнать о его внутренней отделке.

Шаг второй: планирование и выполнение этапов строительства

После работ «на бумаге» приходит очередь работ «на местности». Этапы строительства смотровой ямы следующие:

Разметка. На отведённом под яму месте гаража мелом или маркером наносят разметку с учётом рассчитанных припусков, после чего демонтируют существующий пол. Не рекомендуется делать смотровую яму близко к стене гаража. Расстояние до стены должно быть не менее 1 м;

Подготовка котлована. Несомненно, это самый трудный этап, но для его выполнения можно нанять рабочих. Вынуть придется около 8–9 кубометров земли. Длительность процесса зависит как от возможностей рабочего, так и от свойств грунта. Копать нужно штыковой лопатой, иногда киркой, начиная с дальнего конца будущей ямы. Могут потребоваться распорки из досок, чтобы грунт со стен не осыпался.Часть земли необходимо оставить для засыпки пазух. Внутри выкопанного котлована получившиеся стены и пол нужно выровнять ручной трамбовкой как можно тщательнее.После того как поверхности готовы, дно засыпают слоем гравия толщиной 10 см, хорошо утрамбовывают. Сверху насыпают 5 см песка, затем снова утрамбовывают. Если грунт влажный, то для гидроизоляции насыпают 5 см глины, закрывают таким же слоем гравия. Поверхность застилают полиэтиленовой пленкой, после чего армируют металлической сеткой;

Стены и пол смотровой ямы своими руками. Подготовленное таким образом дно котлована заливают слоем бетонного раствора толщиной 7–8 см, оставляют сохнуть на несколько дней. После застывания бетона можно переходить к армированию стен сеткой.Для заливки стен бетонной смесью необходима опалубка, которую обычно делают из листов ОСП. Потом из них можно изготовить полки под инструменты. Опалубку устанавливают ярусами по 30–40 см, соединяя элементы распорками. Одновременно с этим укладывают двумя слоями металлическую сетку. Кроме того, используют закладные детали, которые прочно фиксируются в бетоне

Особое внимание стоит уделить армированию мест под ниши.Опалубку снимают через 2 недели после заливки стен, после чего дают бетону затвердеть ещё на протяжении месяца. Только так может быть гарантирована прочность стен.Когда бетон застынет, переходят к обратной засыпке грунта, а затем к внутренней отделке смотровой ямы

Обратную засыпку пазух проводят глиной или суглинком, которые хорошо защищают яму от проникновения воды. Насыпают слой за слоем по 15–20 см, хорошо утрамбовывают. Вместо глины можно использовать исходный грунт, но его нужно особенно тщательно утрамбовывать. Для финишной отделки стен и пола в последнее время используют керамическую плитку. Другой вариант — оштукатурить стены белой гипсовой штукатуркой.

Главные правила выполнения работ

Выкопать яму — это только половина дела, потому что нужно ее позаботиться о комфорте. Также нужно учитывать при строительстве важные нюансы.

Пол должен быть выполнен из нескользящего перфорированного материала, потому что на пол иногда проливается масло и другие жидкости

Стены нужно хорошо обустроить чтобы внутрь не попадала влага. Для этого под отделку устанавливается гидроизоляционный слой, в таком случае грунтовые воды не будут стекать в яму.

Размеры смотровой ямы в гараже должны быть прописаны в плане работы в соответствии с размерами вашей машины. Оптимальной шириной ямы считается 70-80 см, это вполне достаточно для проведения ремонтных работ на многих автомобилях.

Чтобы работать под машиной было удобно, следует продумать освещение в яме. Лучше всего подойдет портативный светильник на аккумуляторе. В яме просто закрепляется кронштейн, на который будет крепиться освещение.

Характеристики осветительных приборов

Для каждой лампы характерны определенные преимущества и недостатки. Лампы накаливания не рекомендуется устанавливать в гараже со смотровой ямой, так как данные приборы освещения обладают высокой опасностью, потребляют много электричества, излучая свет разных оттенков. Это отрицательно сказывается на зрении.

Люминесцентные осветительные приборы рекомендуется устанавливать в теплом помещении. Если температура воздуха не превышает +5°С, тогда люминесцентная лампочка не надежна в работе. К ее недостаткам специалисты относят наличие ртути. Поэтому после окончания срока эксплуатации лампу утилизируют.

Чаще в смотровой яме устанавливают энергосберегающие лампы, которые обеспечивают яркое и равномерное освещение, обладают длительным сроком эксплуатации. Их работоспособность не зависит от температуры в гараже. К минусам специалисты относят высокую цену и бережное обращение (из-за наличия ртути).

Светодиодные лампочки используют для локального освещения. Они не мигают, подавая ровный свет. При этом данные приборы потребуют минимум энергии, не оказывая отрицательного влияния на человеческое здоровье. По завершении электрических работ можно приступать к отделке смотровой ямы и гаража.

Шаг четвертый: дополнительное обустройство

Плитный фундамент и керамзитобетонный блок — надежное решение для строительства гаража

Благодаря этому к началу строительства у меня уже был готов черновой план того, что я хочу получить в результате. В итоге, на основании всех рекомендаций и обсуждений было принято решение:

• для обустройства фундамента использовать плиту CARBON ECO SP 100*200, L-блоки из ПСБ-С 35 50 мм и шифера из плоских листов асбестоцемента толщиной 10 мм, а также арматуру Ø12 мм, хомут Ø8 мм и сетку 100*100*5 мм;
• для возведения стен — керамзитобетонные блоки 40*20*20 для кладки в полблока;
• для заливки армопояса 20*20 см (без него не обойтись при строительстве из КББ) — бетон и арматуру 8 мм. А для укрепления проемов — 100*100 мм, арматуру 12 мм и хомут 8 мм;
• для обустройства двускатной кровли — мауэрлат в виде квадратного соснового бруса 150*150 мм, доску 150*50 мм и металлочерепицу традиционного коричневого цвета.

И вот я приступил к строительству. Начал подготовку основания для будущего фундамента. Первым делом с помощью погрузчика снял грунт для выемки. Однако в моем случае — с ограниченным пространством на участке, этот способ оказался не самым правильным. Хороший результат можно гарантировать при наличии пространства для работы погрузчика и умений его водителя. В моей случае вышло так, что выемка была сделана с большими перепадами. Потребовалось очень много сыпучих материалов, чтобы их выровнять. Уложил геотекстильное полотно, а для выравнивания использовал около 40 м3 обогащенной песчано-гравийной смеси. Чтобы материал не проседал, использовал метод послойной трамбовки с проливкой смеси.

Следующим шагом стало обустройство подушки из пенополистирола. Тут все просто. Уложил пенополистирольные плиты вразбежку. Также поставил L-блоки с ребром 20 на 20. А так как был остаток пленки, решил и его уложить. Далее настал черед армирования — связал и уложил арматуру, а также сетку 100*100*5 мм. На этом же этапе предусмотрел электрическую проводку, проложив трубу ПНД диаметром 50 мм. После подготовки залил бетоном М-350. Мне привезли 4,5 куба на площадь 9*4,4 м, этого оказалось предостаточно и даже немного осталось. Чтобы остаток бетона не пропадал, залил пару импровизированных ступеней. Плиты XPS уложены на въезд

дополнительно верхним слоем. Через 7 дней плита фундамента была готова, и я приступил к возведению стен. Так как я выбрал для стен керамзитобетонные блоки, построить стены оказалось делом нескольких дней. Правда, во время возведения стен были внесены некоторые изменения в мой план:

• расширен въезд в гараж с 2,4 м до 2,8 м;
• окно перемещено правее;
• входная боковая дверь перемещена изменения коснулись и армопояса. Сразу планировал сделать его высотой 15 см. Уже почти в конце возведения стен решил, что один ряд блоков будет лишним, а высоту армопояса лучше увеличить — сделал его на 5 см выше, в итоге получилось 20 см. Тут же заложил шпильки М20 через каждые 100 см, а на них мауэрлат.

Последним этапом стало обустройство висячей стропильной конструкции крыши без потолка. Применял материалы, которые обычно используются при строительстве крыши: стропила с шагом 60 мм, доски 50 на 150 мм, лаги 150 на 150 мм через каждые полтора метра конструкции. Уложил сверху на конструкцию металлочерепицу. Далее в планах еще утеплить и зашить ОСБ.

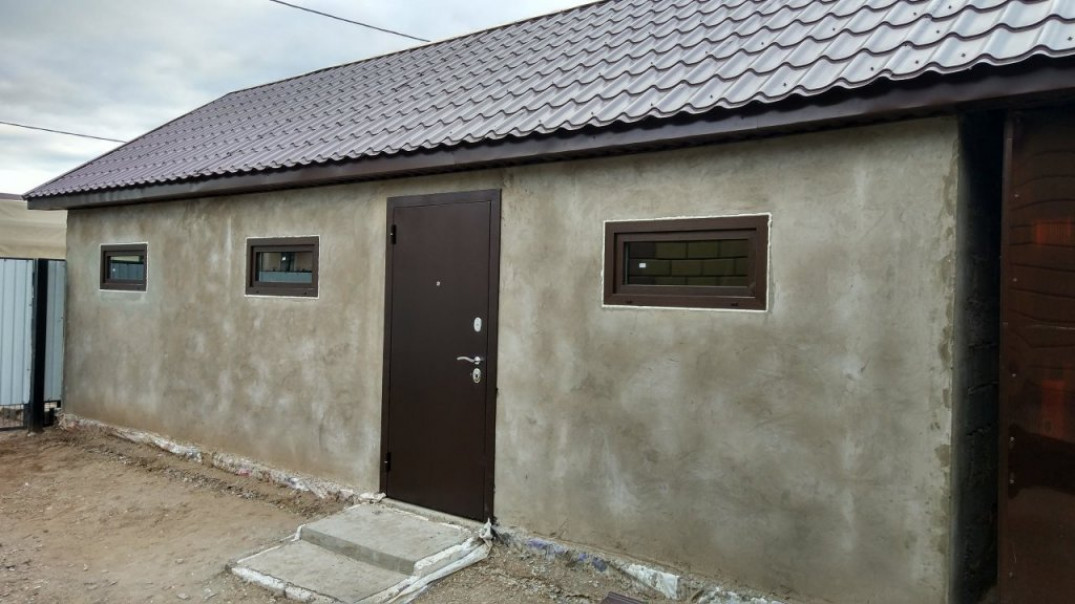

Забыл еще об одной детали: вокруг гаража обустроил отмостку из XPS шириной 1 метр, чтобы дополнительно защитить плитный фундамент от сил морозного пучения и попадания излишней влаги с крыши. На сегодняшний день завершены декоративные финишные работы — штукатурка стен внутри и снаружи, грунтовка и покраска в 2 слоя стен снаружи. Полностью обустроил водосточную систему. Помимо обшивки внутри кровли ОСБ, также планирую:

• отделать цоколь профнастилом, как и у бани;
• покрасить стены внутри;
• завести в гараж электричество;
• возможно, обустроить систему отопления (решу после первой зимовки).

Но на данном этапе я вполне доволен результатом. Строительство гаража заняло не более 1,5 месяцев. Много времени сэкономил благодаря устройству плитного фундамента, да и полы уже, считай, готовы сразу к эксплуатации. Не нужно тратить время на их обустройство.
