Изготовление распашных ворот своими руками: поэтапная работа

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Как правильно установить откатные и распашные ворота

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Как выбрать подходящий профилированный лист

Итак, чтобы выбрать качественный профнастил, необходимо в первую очередь обратить внимание на требования к покрытию. Также важен цвет поверхности

Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору.

Ну и последнее, о чем не стоит забывать при выборе профилированного листа, это его толщина.
В случае если материал не укреплен, нельзя брать изделие с толщиной, ниже 0,45 мм.
Для длительного использования нужная максимальная толщина, она измеряется без доп. слоев защиты, то есть лишь внутреннего листа стали.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Как сделать деревянные ворота: этапы работы

Порядок работ при изготовлении ворот своими руками делится на следующие пункты:

• снятие размеров, чертёж эскиза и оценка сметы материалов;
• закупка и доставка материалов до места изготовления;
• резка досок и брусков в размеры, отображённые на эскизе;
• установка столбов с обработкой пропитками;
• сборка каркаса конструкции с проверкой размеров;
• навешивание створок и калитки на опоры (столбы);
• покрытие защитными составами каркаса;
• обработка деревянных элементов полотна ворот защитными средствами, монтаж полотна;
• установка запоров, ручек, замков.

Установка и монтаж столбов

Монтаж столбов из металлической трубы происходит следующим образом. Выбуривается или выкапывается яма глубиной 100-120 см и сечением, превышающим размер будущего столба на 3-5 см с каждой стороны. Дно ямы засыпается щебнем с крупной фракцией — данная подушка обеспечит дренаж лишней воды из зоны установки опоры. Далее в яму погружается столб, при помощи уровня и распорок ему придаётся строго вертикальное положение. Из цемента, песка и щебёнки готовится смесь, заполняющая свободное место в ямке вокруг столба. Обязательна трамбовка для плотной укладки смеси. Если планируется обложить столб кирпичом, вокруг трубы нужно сделать небольшой фундамент для будущей кладки. Для этого подойдёт смесь для бетонирования. Время полного созревания бетона по правилам 28 дней, но работы по навешиванию створок можно начать через 1-2 дня после заливки. Этого достаточно для надёжного первичного схватывания. Кладка кирпича на опоры начинается чуть позже — 3-5 дней.

Варианты крепления опорных столбов

Как правильно установить деревянные столбы

Влага, конденсируемая бетоном, быстро уничтожит дерево, столбы станут непригодными. Яма под опору также выкапывается, засыпается подушка щебня. Погружаемую в землю часть столба обрабатывают защитным средством, столб устанавливается по уровню. Последний этап — обратная засыпка грунта с трамбовкой и периодической проверкой уровня вертикальности столба.

Создание каркаса ворот

Каркас ворот может быть выполнен полностью из дерева, либо с применением металлических профтруб. В обоих случаях нарезаются заготовки по размерам, определённым на эскизе.

Будет достаточно саморезов, металлических пластин и уголков для усиления конструкции. Перед сборкой каркас выкладывается в ровной горизонтальной плоскости для проверки размеров и углов.

Как сделать деревянный каркас для калитки

Калитка для деревянных распашных ворот собирается и скрепляется по аналогии со створками. Размеры заготовок пилятся по эскизу, при необходимости добавляются элементы для крепления замка, ручки, засова.

Собираем створки ворот и калитку

Сборка створок ворот и калитки требует точности. После тщательной проверки размеров и выкладки каркаса рекомендуется сделать запилы, лишний материал аккуратно убрать стамеской.

Крепление деталей каркаса с запилами даст хорошую жёсткость и ровную плоскость створок. Скреплять между собой детали допускается на саморезы, чёрные не подходят ввиду своей хрупкости!

Допускается дополнять крепление деревянными нагелями с влагостойким клеем. Углы и рёбра жёсткости дополнительно усиливаются металлическими пластинами, уголками на саморезах.

Подбор петель в зависимости от веса створок

Петли необходимо подбирать с запасом по переносимой нагрузке. Если присутствует металлический каркас, петли должны быть мощными и надёжными. Полностью деревянные ворота могут незначительно менять вес во влажную погоду, поэтому навесы для них также должны быть износостойкими.

Обшивка конструкции

Монтаж полотна створок и калитки производится до навешивания на опоры в горизонтальном или вертикальном положении. Части деревянных элементов полотна, оказавшиеся прижатыми к створкам при монтаже, должны быть покрыты антисептиками до сборки. Толщина полотна из древесины на порядок меньше основных элементов — это значительно сокращает вес всей конструкции и риск провисания петель.

Для закрепления навесов идеально подходят саморезы-«глухари». Высокая прочность ввиду большого сечения и шестигранная головка позволяют прекрасно затягивать их на деревянных конструкциях. После навешивания — тщательное покрытие защитными средствами, по желанию крепление орнамента: резные фигурки, символы. Защитные покрытия обновляются не реже 1 раза в год. Важный показатель — пропитка должна быть «дышащей», то есть выпускать через себя влагу, накопленную в древесине. В противном случае дерево начинает преть и быстро придёт в негодность.

Какими бывают ворота

Несмотря на то, что большинство видов ворот универсальны, то есть их можно применять для дома, Распашные ворота для дачи

Основные преимущества распашных ворот – простота монтажа и обслуживания, основной минус – чувствительность к величине снежного покрова и зависимость от свободного пространства перед ними. Если снег поднялся выше нижней кромки ворот или перед ними стоит любое препятствие (машина, куча мусора, блок ФС), то открыть их будет проблематично, остальные типы ворот лишены этого недостатка.

Откатные ворота – чертеж

Схема – как сделать откатные ворота своими руками

Вторые по популярности ворота, которые можно установить только там, где сбоку есть достаточно свободного места, то есть 1,5–2 ширины воротного проема. Из-за этого их устанавливают лишь в заборах и гаражах, расположенных в подвальном или нижнем этаже жилого дома. Несмотря на то, что встречаются откатные ворота, сделанные частично из древесины, широкого распространения они не получили, поэтому почти все откатные ворота делают из металла. При этом ворота из листа, трубы и прута пользуются одинаковым спросом. Основное преимущество этих ворот – они не требуют наличия перед ними свободного пространства, зато гораздо чаще требуют обслуживания, чем распашные из-за более тяжелого режима работы роликов и кареток, обеспечивающих движение ворот.

Складывающиеся ворота

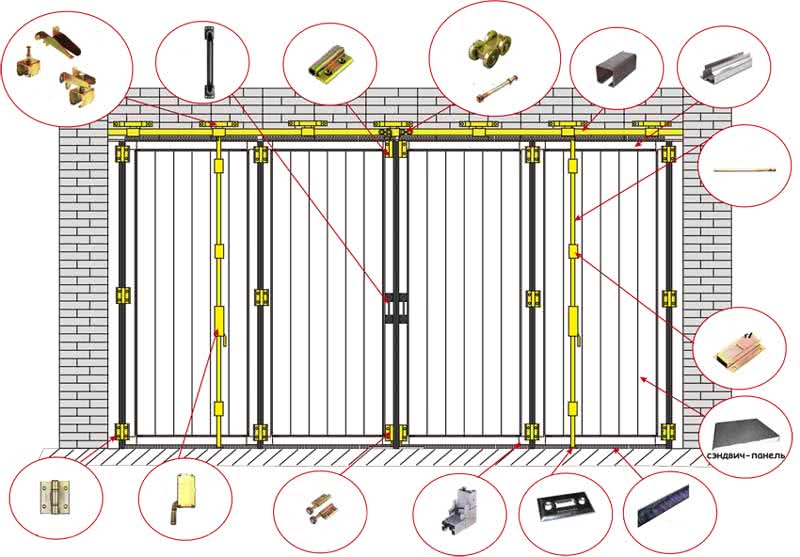

Конструкция складных ворот

Этот тип ворот получил широкое распространение на различных предприятиях, потому что лишен основных недостатков ворот других видов и расположен на охраняемой территории. Благодаря тому, что нижняя направляющая закрыта воротами, даже во время сильного снегопада она не забивается снегом, поэтому не возникает и проблем с открыванием ворот. Поэтому этим воротам присущи лишь два недостатка – дороговизна установочного комплекта и монтажа, а также слабое охранное действие, ведь они выполняют лишь декоративную и логистическую функцию. Однако при правильном исполнении, эти ворота будут очень красиво выглядеть на гараже под домом. Тем не менее, широкого распространения в жилых домах эти ворота не получили.

Убирающиеся ворота

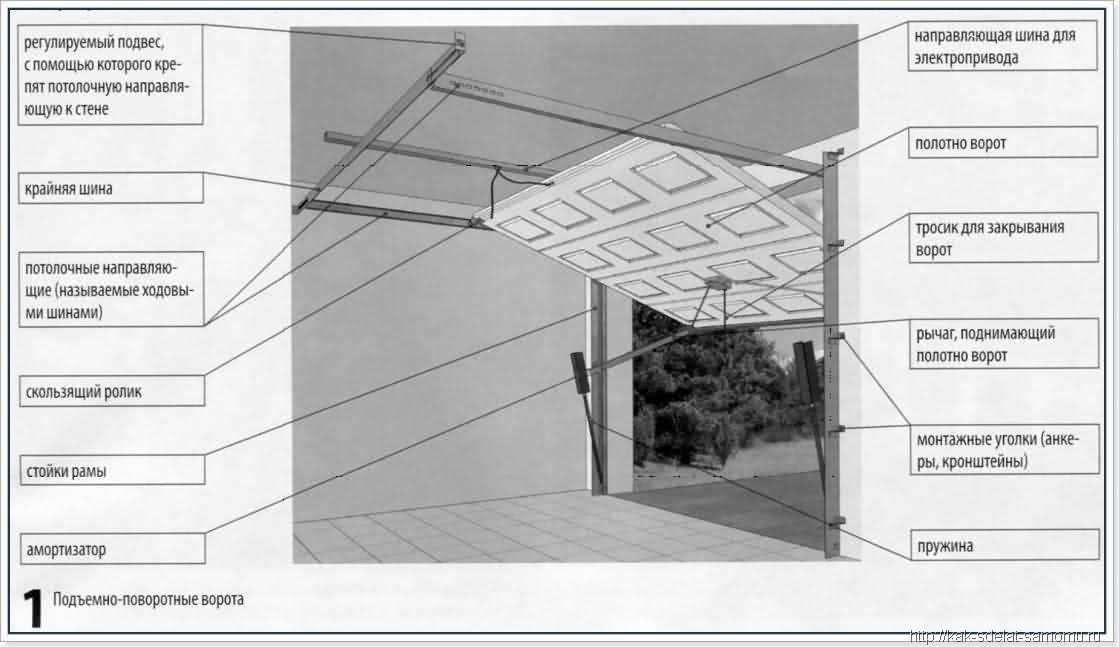

Привод для подъемно поворотных ворот своими руками

Убирающиеся или подъемно-поворотные ворота очень востребованы в гаражах, находящихся внутри охраняемых территорий. Ворота не зависят от уровня снега и относительно недороги, зато занимают много места под потолком, куда убираются во время открывания гаража. Благодаря тому, что ворота выполнены в виде одной огромной створки, которая полностью закрывает воротный проем, их открывание выглядит очень красиво – ворота поднимаются, разворачиваются и уходят куда-то внутрь гаража. Кроме того, такие ворота требуют регулярного профессионального обслуживания, поэтому их ставят лишь те, кто может проводить все регламентные и ремонтные работы самостоятельно или обладает достаточными финансами для заключения договора обслуживания с серьезной фирмой.

Секционные ворота

Чертеж – гаражные секционные ворота

Секционные, они же роллетные ворота являются оптимальным выбором для гаража, находящегося внутри охраняемой территории. Они не зависят от величины снежного покрова, не требуют большого пространства под потолком (за исключением крупносекционных ворот), просты в обслуживании. Благодаря использованию современных материалов они обеспечивают хорошее утепление гаража без всяких дополнительных мероприятий, ведь утеплитель находится внутри металлического (реже пластикового) каркаса, из которого и сделаны секции. Такие ворота очень востребованы, но установить их самостоятельно трудно из-за сложной конструкции, высоких требований к точности и настройке.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

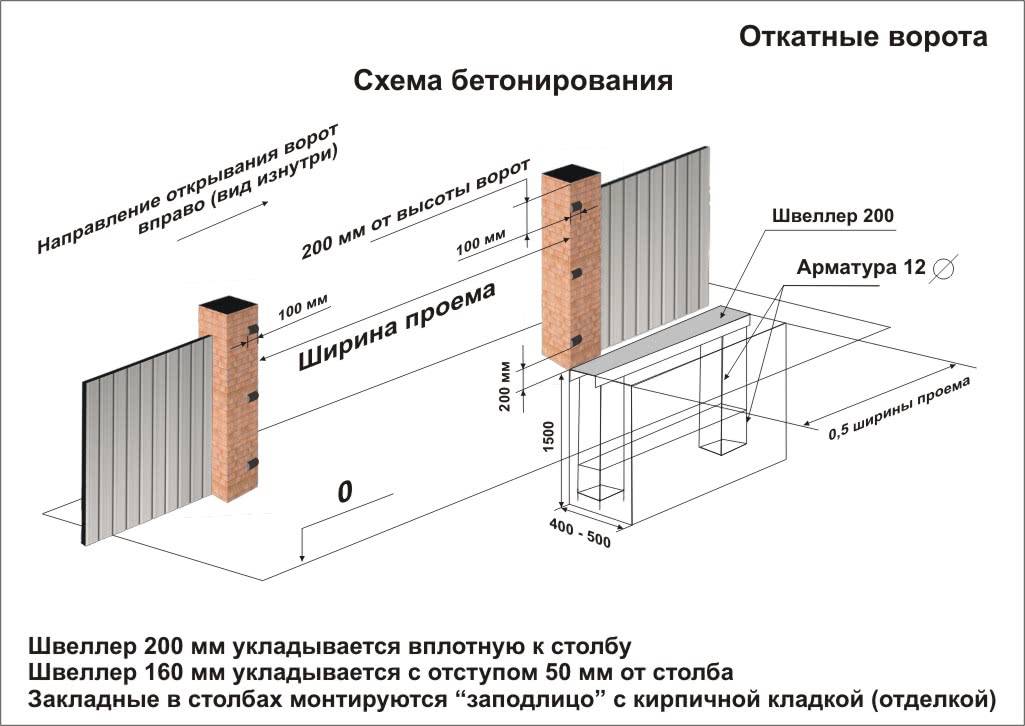

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Начальный этап – обрамление проема

На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:

1. Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
2. Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
3. Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
4. Сварить обрамление порога и стен между собой.
5. Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.

Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.

Первая стадия — изготовление обрамления

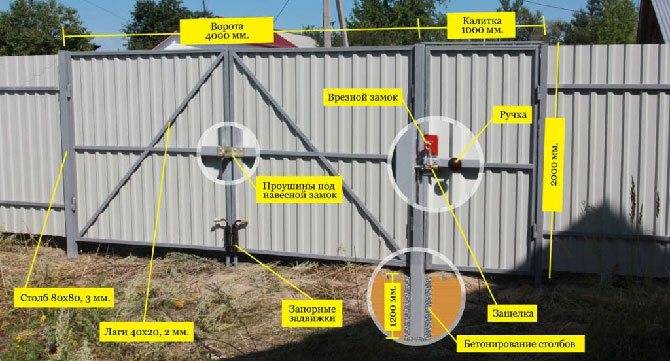

Ворота распашные металлические с калиткой из профнастила

Многих владельцев частных домов интересует, как построить ворота из профнастила своими руками и какой выбрать проект. Наиболее распространены различные конструкции распашных ворот, состоящих из двух створок, которые могут открываться внутрь или наружу и используются для проезда транспортных средств. Для входа и выхода обустраиваются распашные ворота с калиткой из профнастила с учетом веса. Это даст возможность удобной эксплуатации конструкции.

Калитка может располагаться рядом или быть вмонтирована в одну из створок ворот. Расположение калитки во многом зависит от количества свободного пространства и предпочтений хозяина дома.

Ворота с массивным каркасом

Основным достоинством распашных металлических ворот с калиткой из профнастила является более низкая себестоимость и высокая надёжность. Единственный подвижный механизм в простых воротах из профнастила — петли, обслуживание которых заключается в периодической смазке шарнирного соединения для легкости хода и профилактики появления коррозии.

Изготовить ворота из уголка и профнастила своими руками несложно, обладая умением производить слесарные работы и пользоваться сварочным аппаратом.

Самые простые ворота из профнастила своими руками — со столбиками из керамического кирпича с отдельной калиткой.

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

1. Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
2. Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
3. Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
4. Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендуем ознакомиться: Особенности устройства и виды трехходовых клапанов, применение в системах отопления

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.
