Подъемно-поворотные ворота
Расчёт количества материала
Для того чтобы не переплатить и не столкнуться с проблемой необходимости посещать магазин в процессе изготовления ворот, вы должны осуществить грамотный расчет. Он предусматривает проведение нескольких несложных манипуляций.
Для того чтобы определить, какое количество профлиста понадобится, вы должны рассчитать площадь каркаса. Затем методом перемножения ширины на высоту следует рассчитать площадь одного профнастила. Затем первое значение делится на второе. Это позволит понять, сколько листов необходимо приобрести. Для того чтобы ворота из профлиста, расчет которых вы можете осуществить самостоятельно, можно было изготовить с меньшим количеством остатка, изготавливать каркас необходимо с учётом размеров приобретаемого листа.
Установка опорных столбов
Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.
Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.
Использование металлических опорных столбов
Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.
Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.
Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.
Будьте внимательны
Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

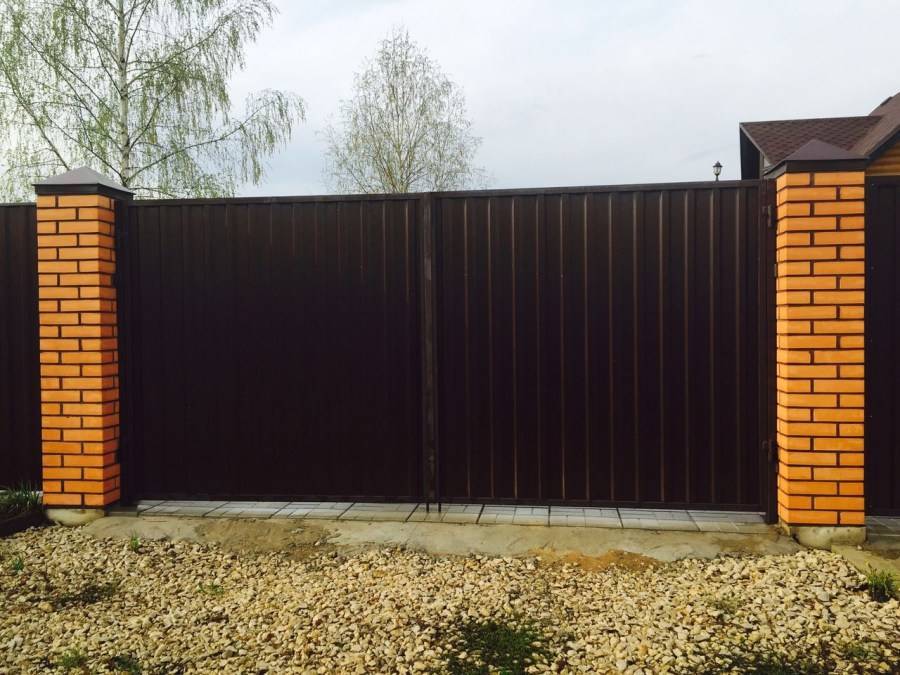

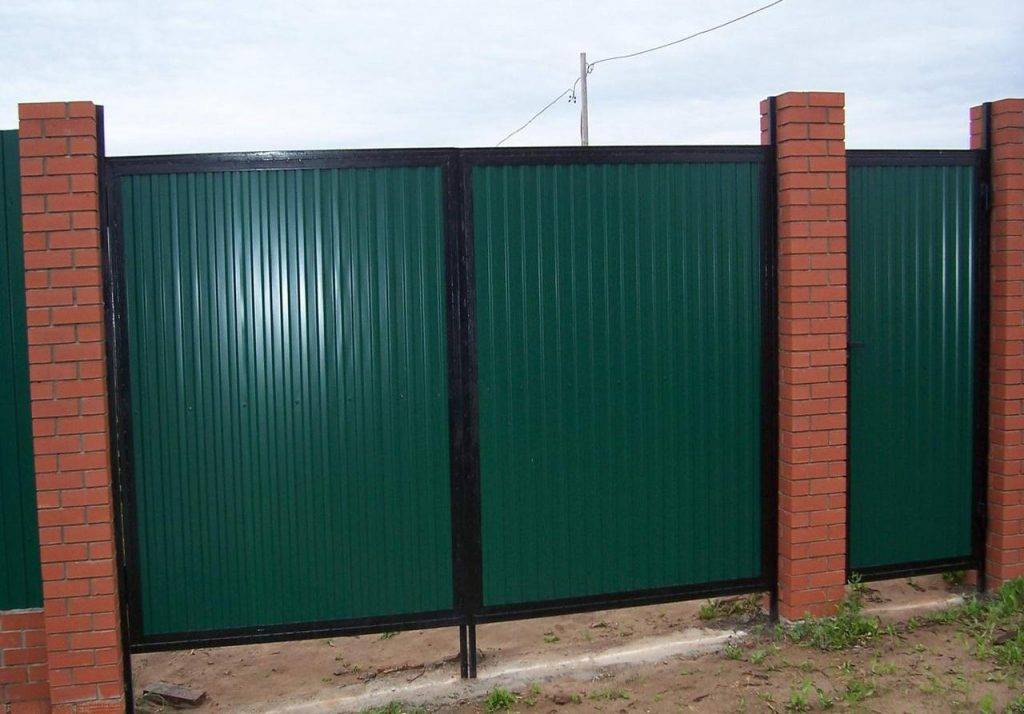

Опорные столбы из кирпича или камня
В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.
Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.
Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
Забор из профнастила своими руками: фотоотчет
Пошаговый монтаж изделия
Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.
Установка опор
По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:
- С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
- Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
- После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
- Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.
Изготовление каркаса
Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:
Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы. Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон. Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот. В конце сварные швы освобождаются от шлака и зачищаются
Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку. Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор
Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор
Приваривание петель
Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:
- Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
- Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.
Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.
Крепление профильных листов
Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:
- В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
- Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.
Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.
По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.
https://youtube.com/watch?v=gumoq9guC5o
Определяемся с материалами для ворот
Необходимые материалы и инструменты
Необходимо заранее приобрести все необходимые материалы для работы. Для этого замеряем размеры проема для въезда и толщину стен.
Нам понадобится следующее:
- Стальной равнополочный уголок. Его ширина должна быть около 7,5 сантиметров. Он понадобится для создания створок и установки рам на стены возле проема для въезда.
- Такой же уголок, но 6 сантиметров. Он необходим для раскосов.
- Металлический лист. Его толщина – от 2 миллиметров и больше. Он нужен для дверного полотна и связей для рам.
- Навесы в форме цилиндра для установки снаружи.
- 4 задвижки. Их можно купить или сварить при помощи кругляка.
- Замки.
Кроме материалов, нам нужны и инструменты:
- Аппарат для сварки.
- Болгарка для сварки.
- Дрель и набор сверл.
- Струбцины для фиксации деталей.
- Приспособления, которые нужны, чтобы замерять размеры (линейка, рулетка и уровень).
- Обычные инструменты для слесарных дел (молоток, плоскогубцы).
- Круги по металлу.
- Сварочные электроды (3 миллиметра в диаметре).
- Шайбы, болты и гайки (для замков).
Эмаль и грунтовка (если вы хотите покрасить ворота).
Откатные ворота из профнастила: инструкция по изготовлению с фото процесса
Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.
Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by
Чертежи и схемы
Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:
- несущую платформу;
- уловители;
- несущие тележки;
- накатной ролик;
- плату, предотвращающую раскачивание створки в момент движения;
- систему автоматики, если ворота решено сделать автоматическими.
Схема откатных воротФОТО: content.onliner.by
Инструкция по изготовлению
Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.
Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:
- из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
- выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
- устанавливаются «банкетки» из арматуры;
- готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.
Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru
Изготовление каркаса производится в следующей последовательности:
- трубы отрезаются в размер согласно чертежу;
- места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
- варится внешний каркас;
- приваривается обрешётка, к которой будет крепиться профлист;
- крепится отделочный материал.
Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua
Сборка конструкции осуществляется в следующей последовательности:
- на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
- привариваем уловители, концевой ролик;
- контролируем положение накатного ролика. Он должен находить на уловитель;
- проверяем геометрию каркаса;
- обшиваем раму профнастилом.
Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:
Watch this video on YouTube
Советы как правильно крепить профнастил на ворота
Пошаговая инструкция монтажа
Установка
Установка ворот производится в следующем порядке:
Установка и бетонирование столбов. При этом надо не ошибиться с местом и строго соблюдать вертикальность. Для этого необходимо под рукой иметь строительный уровень. Навешивание створок, если поворотные петли уже приварены.
Крепление профлиста на створки. Для этого используются специальные саморезы или заклепки. Руками закручивать метизы слишком утомительно, для этой цели желательно использовать шуруповерт, аккумуляторный или сетевой.
Саморезы вкручиваются на внутренней части волны, в ровную линию, иначе ворота будут иметь неопрятный вид. Вкручивание должно происходить строго вертикально. И надо установить шайбу, которая идет в комплекте. Она закрывает отверстие и не дает краске растрескиваться.

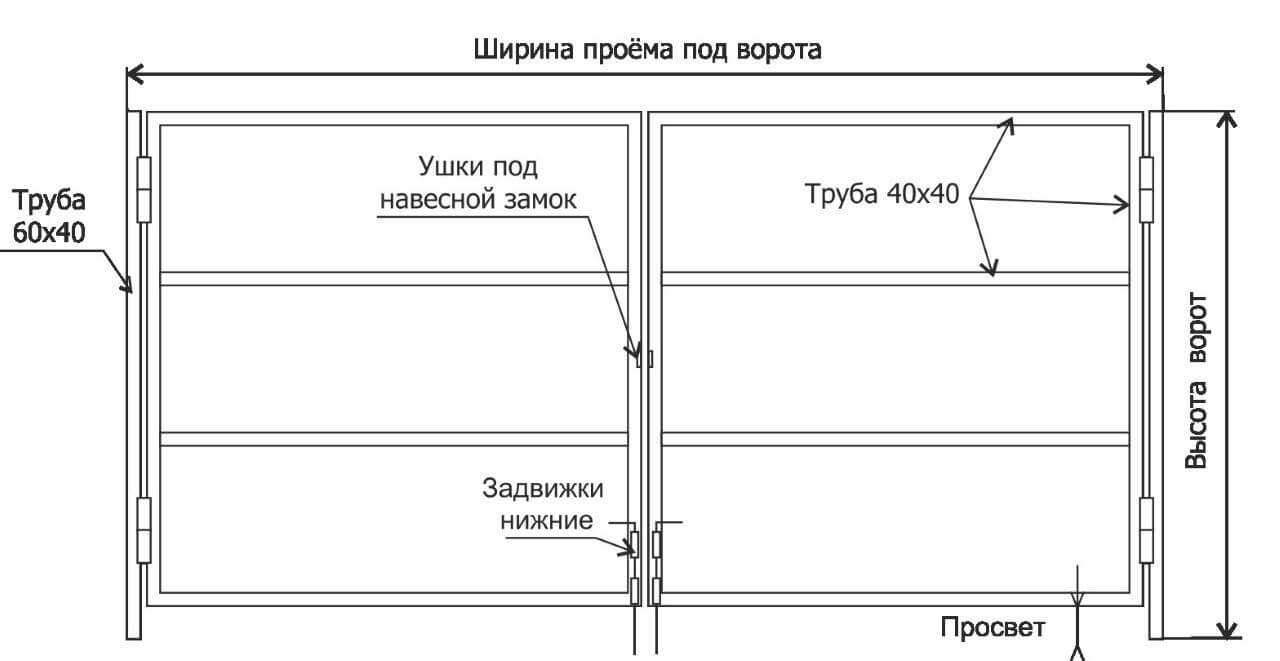

Схема ворот

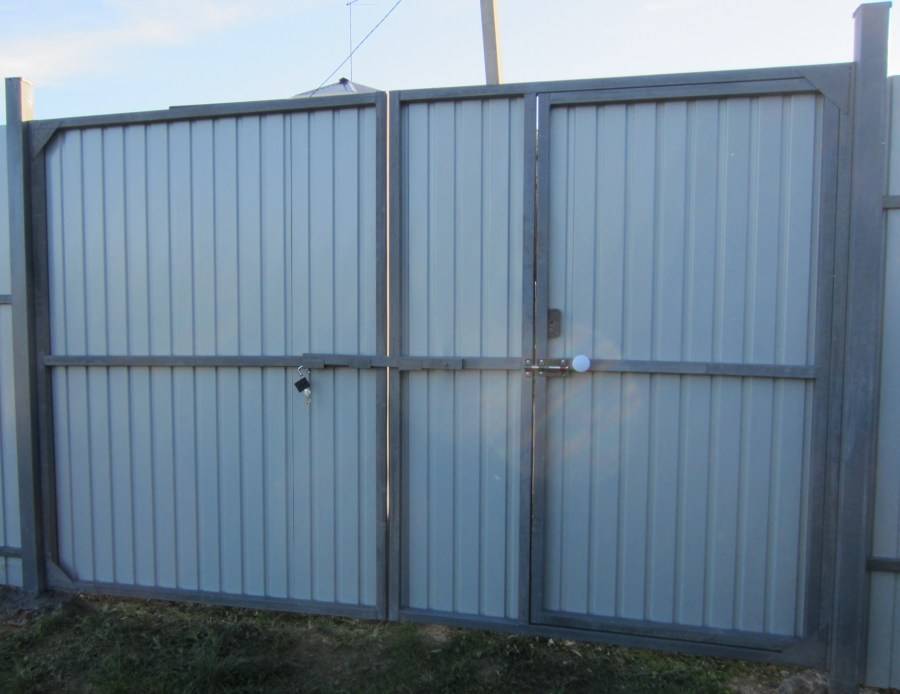

Фото: распашные ворота с калиткой из профнастила
При составлении схемы, эскиза нужно предусмотреть такие моменты:
- Общую ширину проема. Этот показатель позволяет увеличивать зазоры (при необходимости), менять габариты фурнитуры.
- Материал, количество, диаметр, показатель заглубления столбов.
- Общую высоту каркаса и ширину створок.
- Где будет находиться калитка с указанием ее размеров. Врезная они или рядом стоящая.
- Сколько потребуется петель. Место крепежа.
- Расположение замка, внутреннего фиксатора.
- Нахождение усиленных деталей рамки.
Важно учесть и как будут открываться створки: наружу или вовнутрь двора
Для автоматических распашных створок с открытием наружу следует предусмотреть по 15 см с каждой стороны в проеме под линейные приводы.
Для такой же конструкции с открытием вовнутрь выдерживается расстояние от середины петли до края опоры равное 6 см. Закладные под привод выводятся на дистанции от 6 до 10 см от края стойки.
Как выбрать размер створок?
Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:
- наружу;
- внутрь.
Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.
Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы. Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру
Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты
Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.
Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.
Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.
Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.
Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.
Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер. Если створки получаются громоздкими придется усилить фундамент и опоры
Если створки получаются громоздкими придется усилить фундамент и опоры.
Количество профильной трубы (уголка) на раму рассчитывается просто:
- Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
- Умножаем высоту створки на 6 (2 м х 6 = 12 м).
- Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.
Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.
Виды конструкции
Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.
Распахивающиеся
Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.
Раздвижные
В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:
Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.
Сдвижные
Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.
Кованые
Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.
Полезные советы
Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:
- Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
- Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
- Высота не менее 2 м.
- Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
- Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
- В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.
Достоинства и виды ограждений из профнастила
Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:
- экономичность;
- прочность и долговечность;
- простота в изготовлении;
- легкость;
- большое разнообразие декора.
По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.
Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.
Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.
Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

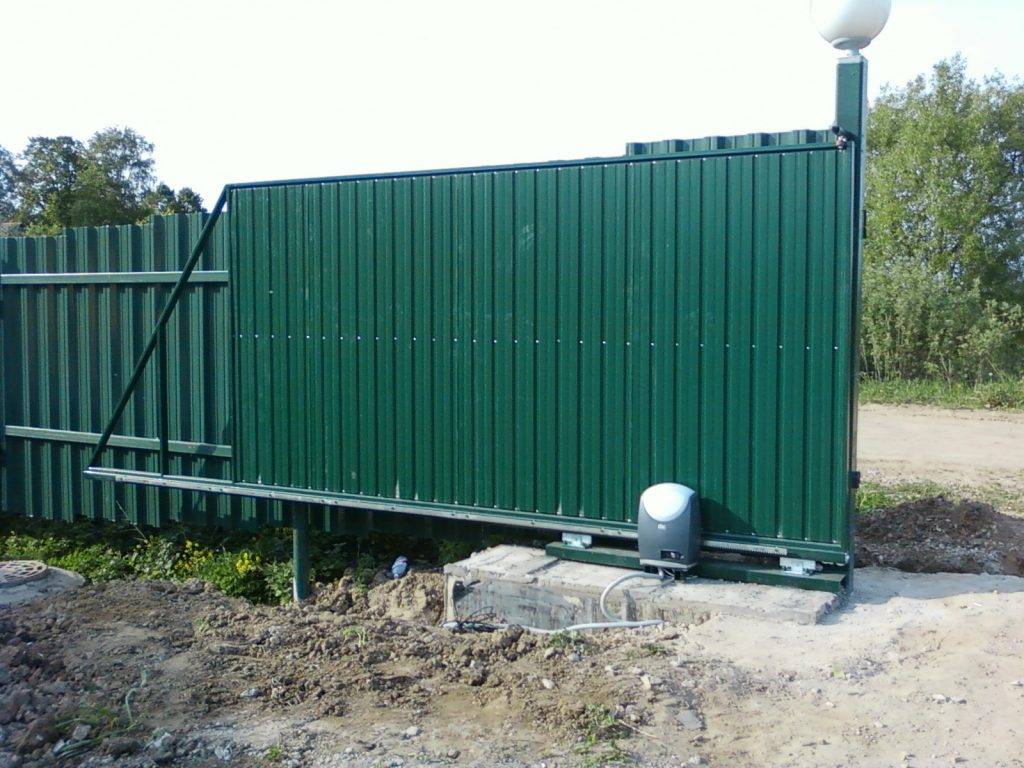

Откатные ворота
Самыми удобными в использовании считаются откатные ворота, так как более функциональны.
Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:
- установка обойдется дороже;
- закладка фундамента должна происходить по более сложной схеме;
- требуется приобретение специальных комплектующих материалов.
Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.
Сборка рамы ворот
Конструкция ворот
Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.
Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.
Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.
Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.
Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.
- Проще всего скрепить части каркаса саморезами и уголками.
- Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
- Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.
Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.
Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом. На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.
Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.
Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.
Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.
Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.
Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.
Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.
https://youtube.com/watch?v=-3K5Pkxo6YQ
Конструкции ворот
По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.
Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.
Распашные конструкции
Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.
Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.
Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

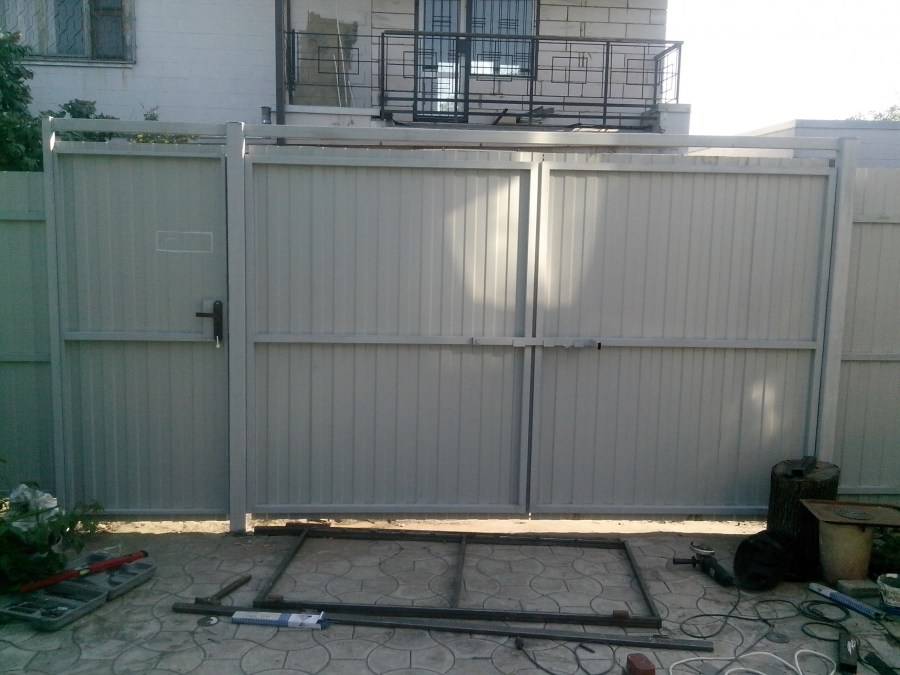

Изготовление калитки
Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.
После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.
Схема изготовления калитки Источник dostup-zabor.ru
Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.
Основные этапы изготовления:
- Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
- Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
- Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
- К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
- Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
- Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
- На готовую калитку крепится ручка и замок.
Пример изготовления калитки Источник metabox.by
