Распашные металлические ворота в гараж за несколько часов

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Чертежи распашных металлических ворот из профлиста и требуемые материалы

Итак, пришло время рассказать, какую конфигурацию я выбрал для своих ворот. Размеры определялись просто. Высоту каждого полотна я назначил в соответствии с высотой профлиста – 2000 мм. Ширину – 2030 мм,с учетом сантиметровых зазоров для свободного хода створок. Если сделать впритык, летом они могли и не закрыться, увеличившись от нагрева. Коэффициент температурного расширения у металла достаточно велик.

Как я уже указывал, основную роль в обеспечении жесткости должны взять на себя листы профнастила. Это позволило отказаться от длинных диагональных раскосов, сэкономив почти шесть метров металлической профтрубы (см. чертеж).

Металлические раскосы окажутся бесполезными после того, как к каркасу будут прикреплены профлисты

А вот горизонтальные планки на середине высоты створки придется установить, иначе при высоте 2 метра жесткости листа будет недостаточно

Я просто укрепил каркас по углам небольшими отрезками. Заодно получилось и вес ворот уменьшить, снизив нагрузку на петли. А вот промежуточный горизонтальный прогон посередине каждого полотна пришлось поставить, иначе листы могли не выдержать ветровую нагрузку и погнуться.

Уже в процессе изготовления мне вдруг пришла в голову мысль, что неплохо было бы дополнить ворота калиткой. Открывать каждый раз наружу даже одну из створок, чтобы пройти пешком, неудобно. Сняв каркас одного из полотен, я вварил в него еще и каркас калитки.

Итак, для работы мне потребовались следующие материалы:

• труба профильная 40 х 20 х 2 мм для распашных ворот – 22,0 пог. м;

• труба профильная 40 х 20 х 2 мм для установки калитки – 10,0 пог. м;

• профилированный стальной лист 1200 х 2000 мм – 4 штуки;

• саморезы заборные 5,5 х 19 мм – около 120 (в т. ч. около 20 шт. пришлось добавить из-за устройства калитки) шт;

• петли – 3 пары (в т. ч. 1 пара для калитки).

Я намеренно указал отдельно расход материалов на калитку – если делать ворота без нее, получится еще более бюджетный вариант. Однако, как показывает практика, дешево – не всегда хорошо.

Инструменты я использовал вполне доступные:

• угловую шлифмашину с шлифовальным и отрезными дисками;

• сварочный аппарат с парой килограмм электродов;

• шуруповерт (его можно заменить низкооборотистой электродрелью) ;

• молоток;

• угольник;

• рулетка;

• карандаш;

• уровень;

• отвес;

• струбцины.

Все материалы необходимо подготовить заранее – в процессе изготовления может потребоваться подгонка «по месту».

Поэтапная инструкция по изготовлению ворот

Первым шагом является изготовление рамы для створок

Первым шагом является изготовление рамы для створок. Пренебречь этим этапом можно, если гараж построен из профилированных труб, когда вертикальные стойки и горизонтальные поперечины можно использовать в качестве основы для крепления.

Последовательность сборки рамы:

1. Нарезать профиль по размерам.
2. Сделать штробы в стенах.
3. Изготовить отверстия, прикрутить швеллер анкерами.
4. Проверить размеры коробки по вертикали, горизонтали, соответствии диагоналей.
5. Сварить углы рамы.

С внутренней стороны углы целесообразно усилить перемычками. Это предотвратит перекос коробки и не даст швам разойтись от нагрузок.

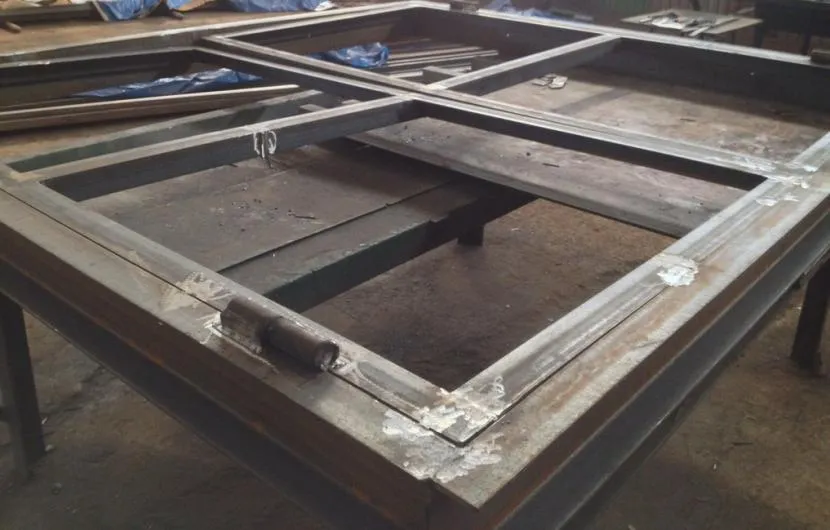

Затем следует заняться сборкой створок. Предварительно нужно приготовить ровное основание, по площади превосходящее габариты полотен. Можно использовать бетонную площадку или несколько листов асбеста.

Затем требуется выполнить такие действия:

1. Нанести мелом на основании контуры будущего изделия.
2. Напилить и уложить заготовки на площадке.
3. Выровнять профили, прихватить их по углам.
4. Снова провести замеры, выполнить окончательное выравнивание.
5. Закрепить углы сплошным швом. Сваривать нужно постепенно, не допуская сильного перегрева железа, которое может от высокой температуры повести.
6. Установить перемычки. Для достижения достаточной жесткости между горизонтальными и вертикальными фрагментами берется расстояние 50-60 см. Лучше подогнать его под формат утеплителя.
7. Приваривание внешнего листа. Его толщина должна быть в пределах 2-3 мм. Облицовка фиксируется точками сварки с внутренней стороны створок.

Следующим этапом будет приварка петель. Лучше остановиться на внутренних подшипниковых моделях. Изделия навесного типа стоят дешевле, но сложнее в эксплуатации. В них попадает влага и грязь, в зимнее время они могут замерзнуть и заработать только после прогрева. Варить нужно очень аккуратно, делая перерыв на остывание после каждого точечного контакта. Сплошные длинные швы делать не стоит, так как из-за этого изделие может перекосить, а смазка в нем сгорит. Еще лучше — прикрутить петли болтами, прихватив из шляпки точечной сваркой.

Утепление ворот гаража

В результате должны остаться просветы в пределах 5 мм снизу, 2 мм сверху и 4 мм между полотнами.

Дальнейшие действия следует проводить после того, как ворота будут повешены на петли. Утеплитель лучше приклеить к внутренней стороне обшивки, чтобы не нарушать ее целостности. Если пенопласт и пена не требуют изоляции, то минеральную вату нужно герметично закрывать полиэтиленом или мембраной. Внутри их лучше обшить легким, но прочным материалом. Отличным решением является оцинкованная жесть. После очистки поверхностей от грязи, ржавчины и окалины они обрабатываются грунтовкой и красятся. Нужно наносить не менее трех слоев жидкости, используя кисть, валик или краскопульт.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Виды металлических конструкций

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации

Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации

Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли

К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

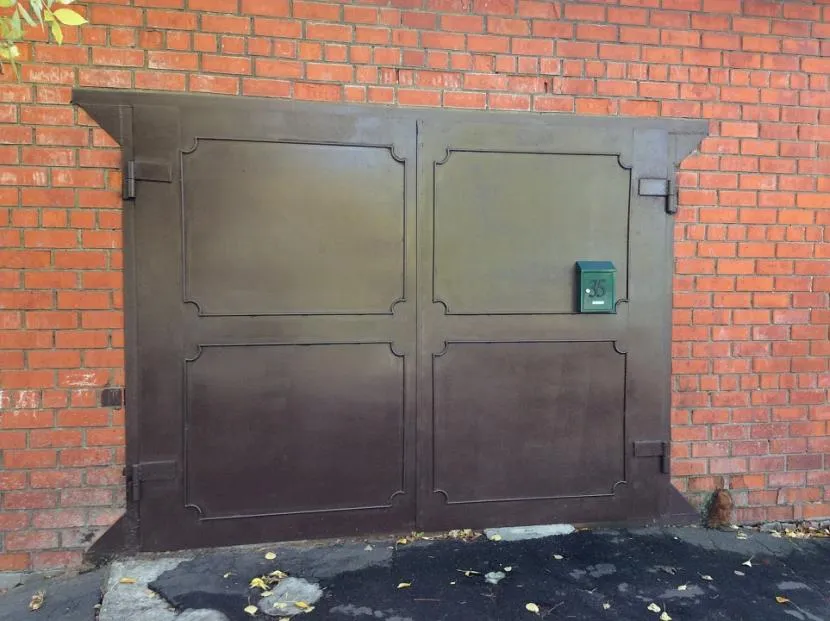

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

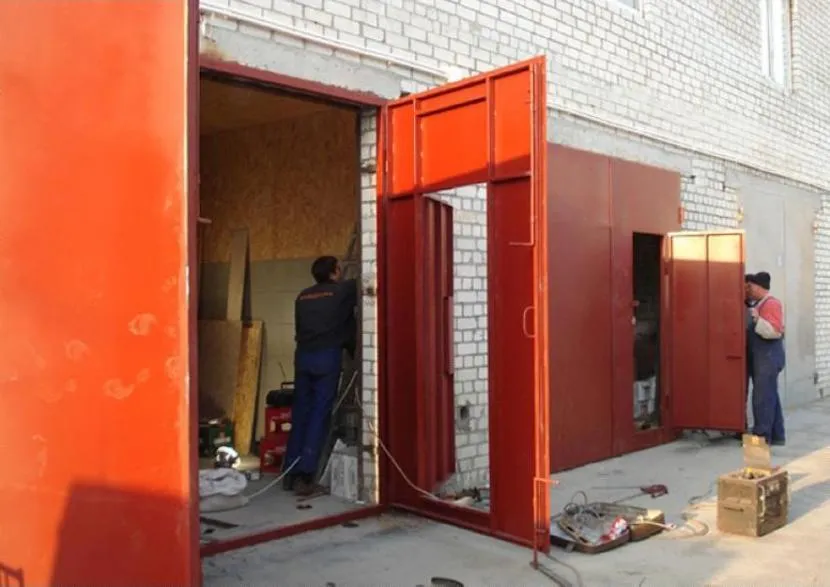

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Подготовка материалов

Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.

Для работы потребуется несколько видов металлопроката:

1. Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
2. Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
3. Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
4. Цилиндрические навесы, предназначенные для наружного монтажа.
5. Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
6. Гаражные замки.

Сварочные работы в гараже

Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.

Инструментов потребуется тоже немного:

• сварочный аппарат;
• болгарка;
• электродрель;
• различные струбцины;
• уровень, угольник и рулетка;
• пассатижи, молоток;
• сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Приварка петель

Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).

Изготовление рамы

Чертеж запирающей конструкции

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.

Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

Окраска

Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску

Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

Как покрасить гаражные ворота?

На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Воротная рама

Ворота металлические для гаража должны крепиться на раме, которая обрамляет проем. Здесь стоит применить мощный уголок. Ведь ворота не легкие. Также это будет полезно и с точки зрения безопасности.

Изготовление рамы

Итак:

• Желательно сделать такую раму еще при возведении фронтальной стены. После того, как будет готова определенная часть кладки (50 см), работы по строительству стены требуется временно отложить для установки ворот.
• Гаражная рама представляет собой две части: внутреннюю и наружную. С помощью болгарки нарезаем из уголка 4 части, высота которых равна проему ворот, и еще столько же частей с длиной, соответствующей проему по ширине.
• Раскроить уголок ровно поможет такой способ: отрезают с запасом 10 см или отмеряют желаемое расстояние сразу, далее внутреннюю сторону уголка (располагается изнутри проема) подгоняют по размерам так, чтобы она соответствовала проемным габаритам, а с наружной и внутренней сторон стены (вверху и внизу) оставляют полоски длиной 5 см либо просто обрезают их углом – это обеспечит более удобный процесс сваривания их между собой.
• Готовые полотна разложите на ровной плоскости (используйте для проверки уровень) и замерьте все углы. Строго соблюдайте радиус в 90 гр. (проверяйте угольником).

Чтобы сделать каркас, уголки свариваем друг с другом.

В этом случае можно использовать несколько вариантов сварки:

• Один край уголка накладывается другим и заваривается.
• Сварка находится в одной плоскости – край срезают углом. Но и характеристики прочности данного сцепления будут ниже, чем внахлест.

Делаем коробку для створок

Металлические ворота на гараж включают в себя две створки. Коробка или рама для створок должна быть чуть меньше, чем сам каркас гаража, чтобы створка плотно соприкасалась с его наружной стеной и входила без труда в проем.

Делаем раму створок

• Режем материал на 4 части, длина каждой из которых меньше, чем высота воротной рамы на 10-15 см. Этот зазор позволит створкам легче заходить в проем.
• Створок планируется две, поэтому необходимо сделать 4 полотна в горизонтали – ширина равна воротной раме.
• Эту ширину разделите пополам и отнимите 30 или 35 см.
• Теперь снова раскладываем отрезки на ровной плоскости и замеряем все углы с особой тщательностью. Более оптимальный вариант – сразу же поместить их внутрь готовой рамы для ворот, что позволит увидеть все имеющиеся огрехи. Углы 90 гр.
• Свариваем из металлических полотен каркас. Если хотите усилить конструкцию, можете приварить к ней еще один лист материала (горизонтальный) — будет выступать в качестве распорки и сохранит правильную геометрию створок. Усиливающая деталь должна быть расположена по центру каркаса.

Обшивка створок

Для того, чтобы изготовить створки, возьмите тот же листовой материал. Учтите следующий факт: максимальную надежность имеет лист стали толщиной, как минимум 2 мм.

• Разрежьте данный лист на две части разные по ширине. Высота каждой из них должна быть на 3-4 см больше высоты гаражного проема. Кроме того, первая часть имеет меньшую ширину, чем у каркаса на 1-2 см, вторая – должна быть на 2 см больше.
• Затем обе этих части приварите к каркасу на любую из створок (как считаете нужным, она всегда будет распахиваться второй) так, чтобы их выступ снизу и сверху за его пределы составлял 1-2 см.
• Оставляем зазор 1 см, чтобы полотно не доходило до крайних границ каркаса, а вторая створка максимально прочно к нему прилегала. Вторую створку привариваем так: за границами каркаса оставляем выступ 2-4 см.

• Монтируем петли с утяжелением (см. Петли для гаражных ворот: их виды и особенности выбора). Сначала к раме гаражных ворот привариваем нижнюю половину, а затем к распахивающейся створке – верхнюю. Если хотите усилить крепление, можете приварить на петли металлические полоски или арматурную вкладку.
• Теперь возьмите полоску из металла толщиной 5-7 мм, согните ее и приварите к створке, а также к верху петли. Арматурную вкладку привариваем с внутренней части.

Дополнительная комплектация (по желанию заказчика):

✧ Дополнительный засов — задвижка = 300 р. шт.

✧ Дополнительная петля на подшипнике = 500 р. шт.

✧ Петля

= 900 р. шт.

✧ Замок 4-х ригельный = 700 руб.

✧ Замок 4-х ригельный = 1 500 руб.

✧

= 200 р. шт.

✧

= 700 р. шт.

✧

= 800 р. шт.

✧ Замена листа металла 2мм. на лист стали 3мм. = 1 000 р. м2

✧ Утепление ворот (пенопласт 50мм.+OSB плита 10мм.) = 1 200 р. м2

✧ Утепленные ворота (пенопласт 50мм.+вагонка 12мм.) = 2 000 р. м2

✧ Покрас ворот:

= 400 р. м2 (сторона) Бесплатно!!!

✧ Покрас

= 900 р. м2 (сторона)

✧ Покрас

= 1 100 р. м2 (сторона)

✧ Порошковое напыление = 1 200 р. м2 (сторона)

✧ Ворота с двойной коробкой или ответной рамой +750 р. м2

✧ Второй лист металла 2 мм. (изнутри) = 1 600 р. м2

✧ Рама ворот из уголка 63х63мм. +10%;

✧ Гаражные ворота с коробкой из уголка 75х75мм. +20%;

✧ Ворота с усиленной коробкой из уголка 100х100мм. +30%

✧ Брони конверт из полосы 50х4 мм. = 4 000 руб.

✧ Козырек над воротами = 15 500 руб.

✧ Орнамент на ворота = от 5 000 руб.

✧ Ковка на ворота = от 15 000 руб.

Козырек над воротами гаража

Что понадобится для работы: материалы и инструменты

Для строительства каркаса двустворчатых распашных ворот понадобится:

• металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
• профильная труба 6х3х0,2 см;
• швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

• С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
• НС — имеет большую высоту гофры и высоту листа;
• Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

• ширину одной створки умножаем на 4;
• высоту рамы умножаем на 6;
• находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

• находим площадь одной створки (её ширину умножаем на высоту);
• полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

Инструменты

Для строительства распашных ворот понадобится:

• бур, штыковая и совковая лопата;
• дрель;
• электрический шуруповёрт;
• ножницы для металла;
• угольник и уровень.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных ворот Источник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм

Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Гараж обшитый металлическими листами Источник nick-stroy.ru

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей
