Гараж из профильной трубы своими руками

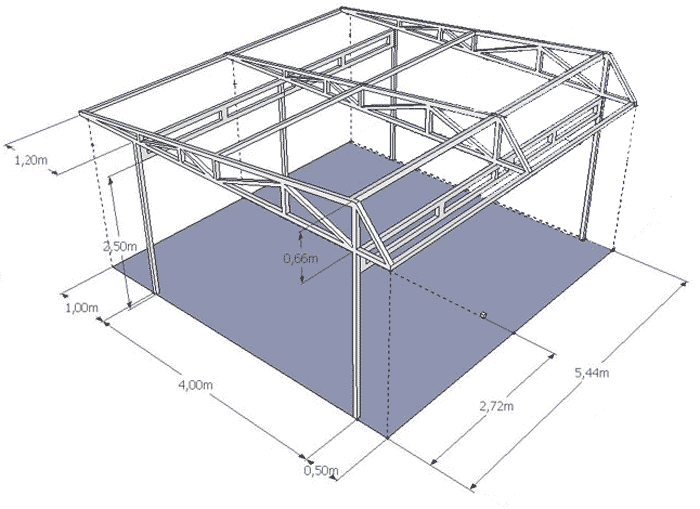

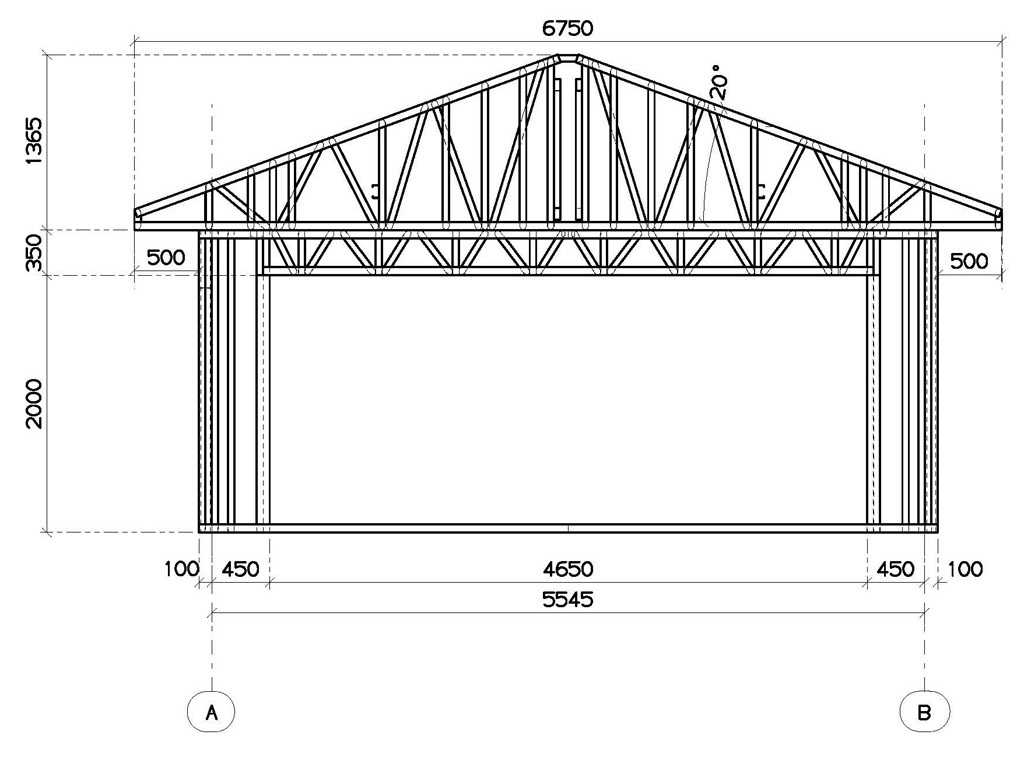

Чертежи каркасных гаражей

Не стоит пугаться лично взяться за постройку гаража. Начинается все с подготовки чертежа. В своих расчетах необходимо учитывать два фактора:

Наличие свободного места под строение.

На предполагаемом участке нужно определить сколько метров можно отвести под гараж, чтобы он не мешал проходу или проезду. Учитывается свободный заезд машины в гараж. Имеющиеся коммуникации в земле (проходящая труба водопровода или канализации) не должны оказаться под строением.

Размеры автомобиля и свои потребности в отношении гаража.

Вокруг машины должно оставаться достаточно места для прохода или ремонта. Часто гараж становится «кладовкой», куда выносят старую мебель, велосипед и другие, редко используемые вещи. Если строение будет недостаточно вместительным, то скоро станет неудобным и тесным. Лучше всесторонне учесть дальнейшее использование. Исходя из имеющегося места и личных потребностей, выводятся габариты конструкции. Их следует обозначить на чертеже. Существуют две популярные модели каркасных гаражей. Это прямоугольный с односкатной крышей (без чердака), и прямоугольный с двухскатной крышей (с чердаком при желании). Они имеют стандартные размеры, но могут быть увеличены или уменьшены при необходимости. Гараж из профильной трубы односкатный часто изготавливают:

• в длину — 6000 мм;
• в ширину — 3500 мм;
• высота верхнего края — 2900 мм;
• нижнего края — 2450 мм.

Вариант с двухскатной крышей строят по таким же параметрам, только высота до потолка составляет 2500 мм, а далее 1000 мм до верхней точки конька.

Как выбрать место под гараж

Это немаловажная составляющая процесса строительства. Если место под гараж выбрать неправильно, то это может привести к пагубным последствиям.

При выборе стоит учитывать следующие нюансы:

• каким образом и откуда в гараж будет заезжать машина;
• сколько машин будет стоять в вашем гараже (если позволяет площадь, не стоит ограничиваться одним машиноместом, ведь в семье может появиться и вторая машина, а также приехать гости);
• участок должен быть максимально ровным, без резких перепадов;
• на участке не должны расти деревья и кустарники, лежать мусор.

Выбор места под гараж — очень важный шаг

Как рассчитать затраты?

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Читайте так же: Движение воздуха вертикальной трубе

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Гараж на столбах без фундамента. 11 полезных ФОТО строительства

Постройка гаража сложный и затратный процесс, основой конструкции обычно служит фундамент. Класть фундамент затратно по времени и средствам. Однако есть альтернативные способы – гараж без фундамента. Например, можно использовать железные трубы или деревянные балки в качестве каркаса для придания устойчивости конструкции. При правильном расположении деревянные столбы могут заменить фундамент.

При постройке гаража без фундамента главное правильно построить каркас коснтрукции. Деревянные столбы нужно закопать в землю и зафиксировать, например, щебонкой.

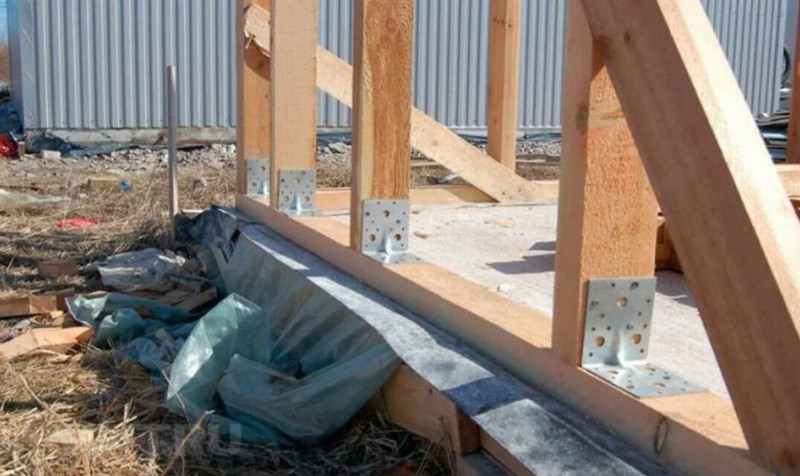

Можно использовать металлические крепежи для скрепления столбов с основанием, главное при этом сохранить устойчивость конструкции.

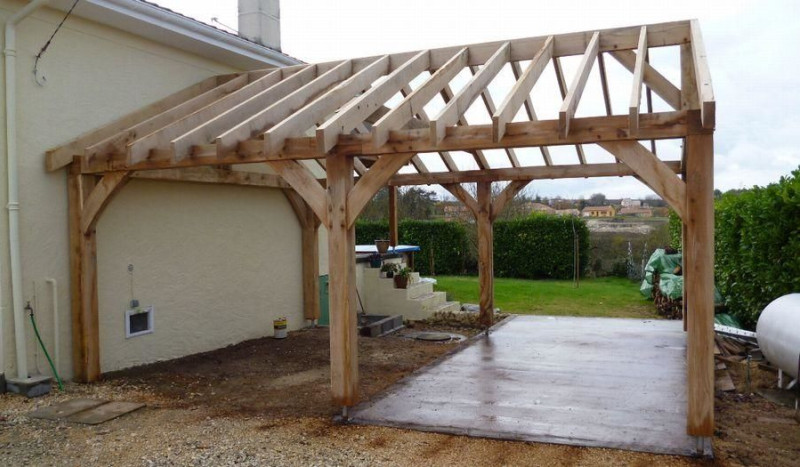

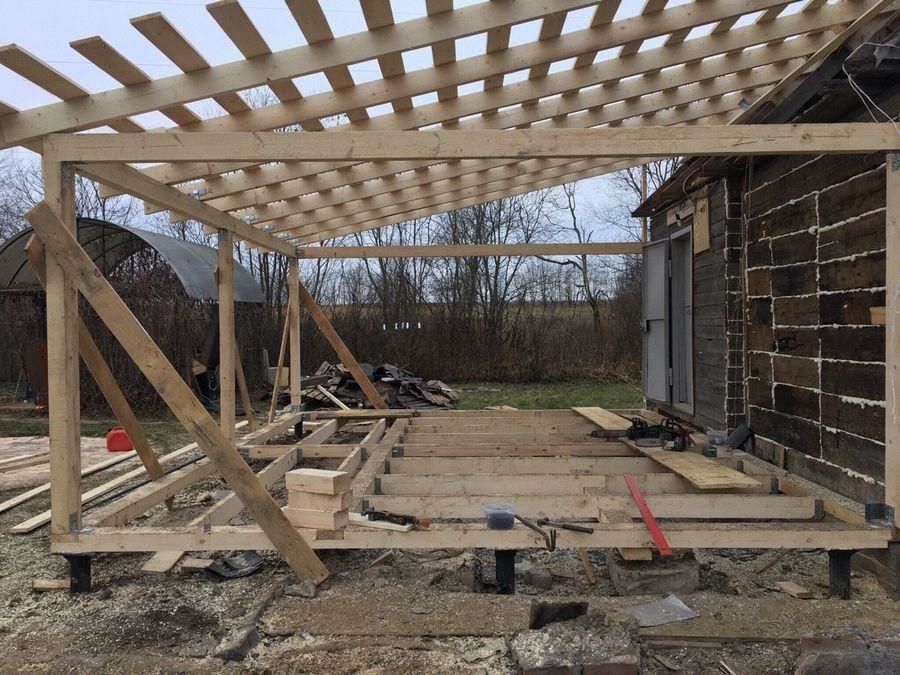

Одной из опор гаража без фундамента может являться стена дома

До строительства соединяющих балок важно  основу каркаса закрепить временным упором

Гараж без фундамента может быть любых размером, главное сохранять симметрию постройки и её устойчивость.

Под полом не обязательно полностью выравнивать территорию, земляные насыпи могут выступать как часть опоры.

Пространство под гаражом можно выровнять при помощи слоя щебенки.

Насыпь поможет конструкции придать дополнительную устойчивость и меньше полагаться на балки.

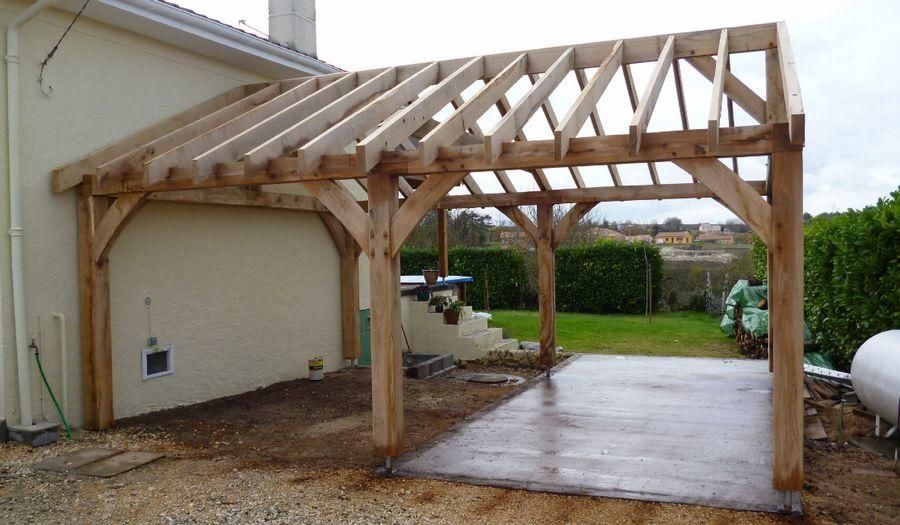

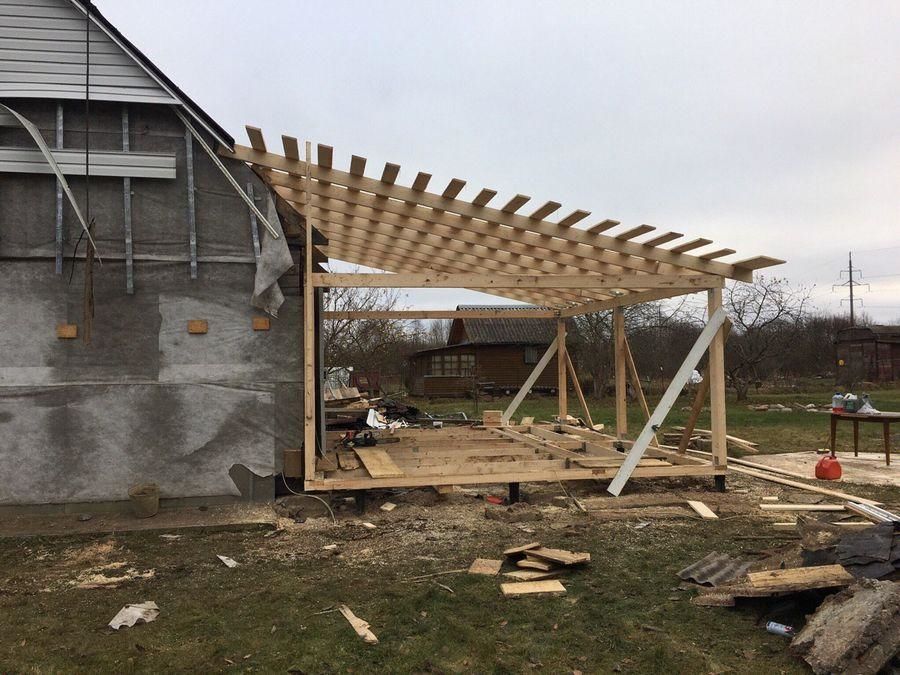

Пристройка гаража к дому, один из популярных вариантов конструкции. Это уменьшает некоторые затраты и получается комплект построек с возможностью при необходимости расположить дверь между помещениями.

При постройке гаража без фундамента можно использовать деревянные столбы из любой породы, у каждой древесины есть свои преимущества. Главное обработать, водонепроницаемым покрытием для долгой службы постройки.

Во время постройки гаража главное правильно спроектировать и крышу. В зависимости от выбранного материала  конструкция крыши может отличаться.

Гараж можно обшить любым материалом, у каждого свои индивидуальные предпочтения.

Читать полностью (ссылка)

Выбор места и размеры

Место под застройку должно быть ровным. Близкое расположение к проездной дороге облегчит зимой уборку снега. Самое простое исследование грунта даст возможность определить дальнейшие работы по фундаменту и смотровой яме.

На участке с высокими показателями грунтовых вод необходимо сделать дренаж с выведением труб в канализацию.

Главный показатель при выборе места – возможность свободного въезда и выезда.

Универсальные размеры 3×6 включают парковку машины и минимальный комфорт хозяина при обслуживании транспортного средства. Минимальная высота составляет 2,3 метра с учётом кровельных работ. Если позволяет площадь участка, размеры определяются по желанию владельца.

Сколько стоит построить каркасный гараж?

Основным преимуществом данного строения является его доступная стоимость. Именно поэтому многие владельцы земельных участков предпочитают пользоваться именно этой конструкцией для создания гаража. Стоимость небольшого объекта из древесины с использованием профнастила равна примерно 100 тыс. руб. Если иже делается конструкция для двух машин или для мастерской, то затраты значительно увеличиваются.

Стоимость зависит от того, используются ли для создания каркаса элементы из дерева или металла. Дополнительно учитывается вид фундамента, так как если он будет монолитным, то на его создание придется потратить больше средств, чем на создание ленточного основания. Обшивка оказывает непосредственное влияние на затраты, поэтому при использовании профнастила можно сэкономить много средств. Если же применяются сэндвич-панели, то стоимость гаража будет значительной.

Какой гараж дешевле построить: каркасный или пеноблочный? Если воспользоваться для создания каркасной конструкции недорогими деревянными рейками и профнастилом, то гараж будет дешевле, чем строение из пеноблоков.

Как сварить ворота для гаража из профильной трубы?

Вы можете купить уже готовые секционные ворота или создать свою распашную конструкцию. Ворота вешают после изготовления каркаса, но до начала облицовочных работ.

Для изготовления каркаса ставен обычно используется труба квадратного сечения 50х50, 60х60 мм. Ребра жесткости изготавливаются из труб наименьшего сечения — 20х20, 25х25 мм. Верхние части навесов приваривают к дверным коробкам, нижние части приваривают к стойке каркаса гаража (на которую будет навешиваться дверь). Дверная коробка покрывается гладким или профилированным стальным листом.

Готовый каркас гаража обшивают профлистом — оцинкованным (самый дешевый вариант) или, помимо слоя цинка, цветным защитно-декоративным полимерным покрытием. Второй вариант более эстетичен и долговечен. Гофрокартон крепится к каркасу из профилированных труб специальными саморезами с резиновыми уплотнителями.

Популярность профильных труб в строительстве

Профильные трубы широко используются в строительстве быстровозводимых зданий и сооружений – ангаров, крытых рынков, киосков, ларьков, складских комплексов. Трубы показывают себя как прочный, но лёгкий материал для сооружения каркаса, который затем обшивается листовой сталью, профилированным листом, фанерой или ДСП.

Популярность профильных труб в строительстве обусловлена их преимуществами:

• лёгкостью;
• прочностью;
• устойчивостью к механическим нагрузкам;
• высокой скоростью сооружения каркаса;
• долговечностью.

Самый весомый аргумент в пользу профильных труб – доступная стоимость. По сравнению с массивными зданиями из кирпича, шлакоблоков, блоков из пено- или газобетона сооружение гаража обойдётся пользователю в разы дешевле. При этом нет необходимости терять время на длительный процесс возведения стен и просадку здания, которая нередко занимает до 6 месяцев.

Расчет материала

Для того, чтобы сделать гараж из металла, вначале нужно начертить схему или чертеж с расчетом всех размеров. Данные необходимо учитывать согласно условиям эксплуатации так, чтобы можно было ставить на хранение автомобиль.

Для расчета габаритов нужно учитывать ширину машины с открытыми дверцами. Так средний размер места для хранения легкового автомобиля составляет 3,5 на 6 метров.

Если запланировано, что будет проводиться дополнительное техобслуживание авто, то габариты еще расширяются. Желательно, чтобы гараж мог еще вместить полки, верстак и ящики для хранения различных инструментов.

Из инвентаря вам потребуются:

• Металлический уголок 5 см;
• Готовые бетонные блоки для фундамента;
• Металл листовой толщиной 2 мм;
• Электроды и сварочный аппарат;
• Болгарка и различные круги к ней;
• Засовы, петли и замок на ворота.

Дополнительно могут понадобиться доски, чтобы настелить пол. Кроме строительного материала на саму конструкцию, будут необходимы грунтовка и краска по металлу.

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

• металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
• металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
• металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
• обрезная доска или ОSB (для опалубки);
• листовой материал для наружной отделки стен гаража категории С или НС;
• листовой материал для внутренней отделки гаража;
• рулонный или плёночный гидроизолятор;
• утеплитель (в плитах или матах);
• мембранную плёнку;
• крепёж (саморезы для металла, дюбеля, уголки, болты);
• кровельный материал;
• доборные детали для заделки углов и стыков;
• ворота;
• петли для ворот;
• засов, замок;
• сухая смесь М 400 для раствора;
• щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки.

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

• колышки и капроновый шнур для разметки;
• рулетка и уровень;
• штыковая лопата;
• бетономешалка;
• правило;
• ножницы по металлу;
• электропила «болгарка»;
• шуруповёрт;
• электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

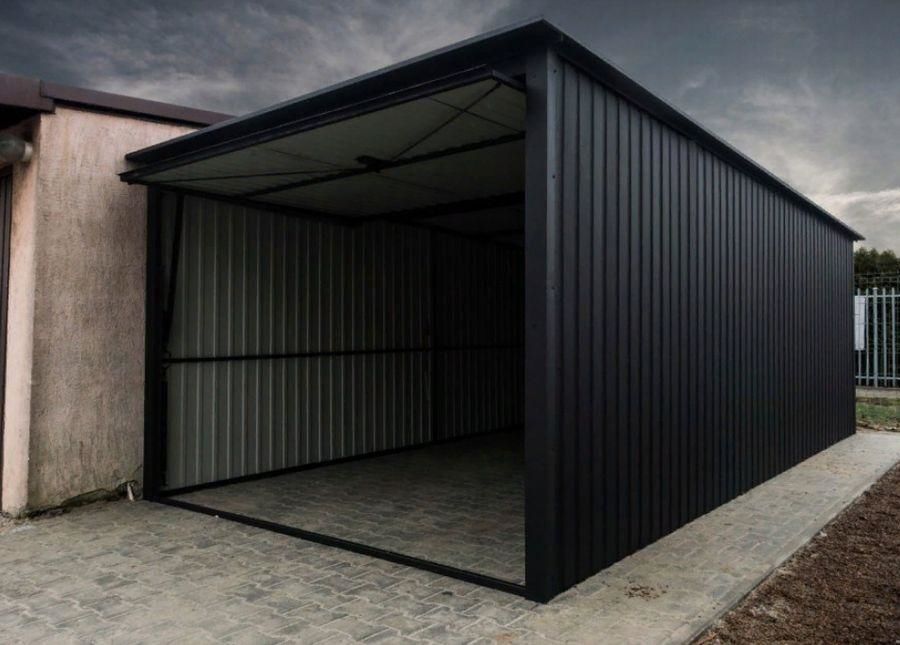

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

• лёгкость конструкции;
• выбор под неё любого фундамента неглубокого заложения;
• прочность жёстких связей каркаса;
• простота монтажа без спецтехники;
• пожарная безопасность;
• сохранность геометрии при любых подвижках почвы;
• идеальная поверхность стен;
• минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
• стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
• эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Сделай сам! Деревянный гараж без фундамента – 10 идей

Гараж без фундамента обладает рядом преимуществ. При их постройке отсутствие фундамента значительно экономит затраченные средства. Также необязательность его возведения позволяет поставить гараж на любой поверхности – будь то бетон, брусчатка или любая другая поверхность. Ниже рассмотрим несколько примеров постройки деревянного гаража без фундамента.

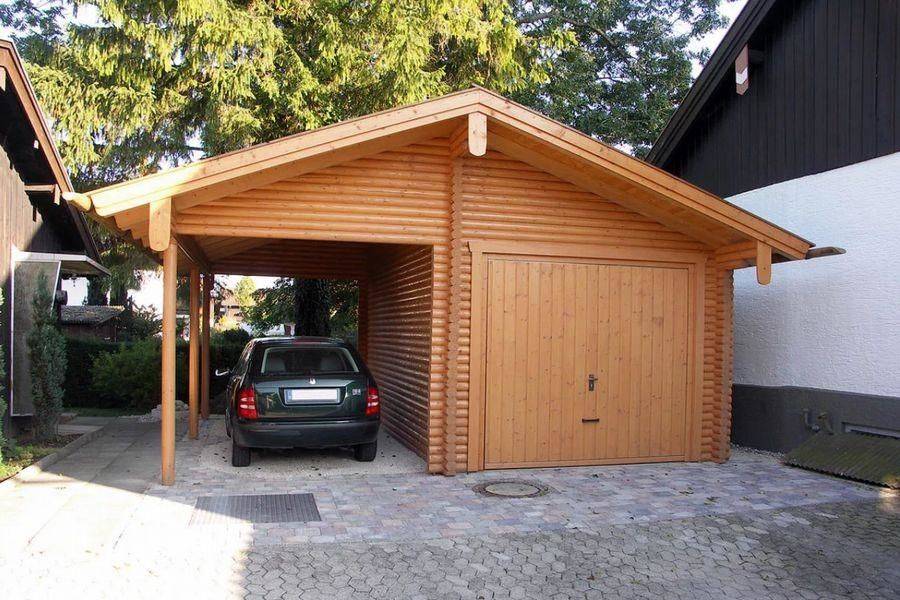

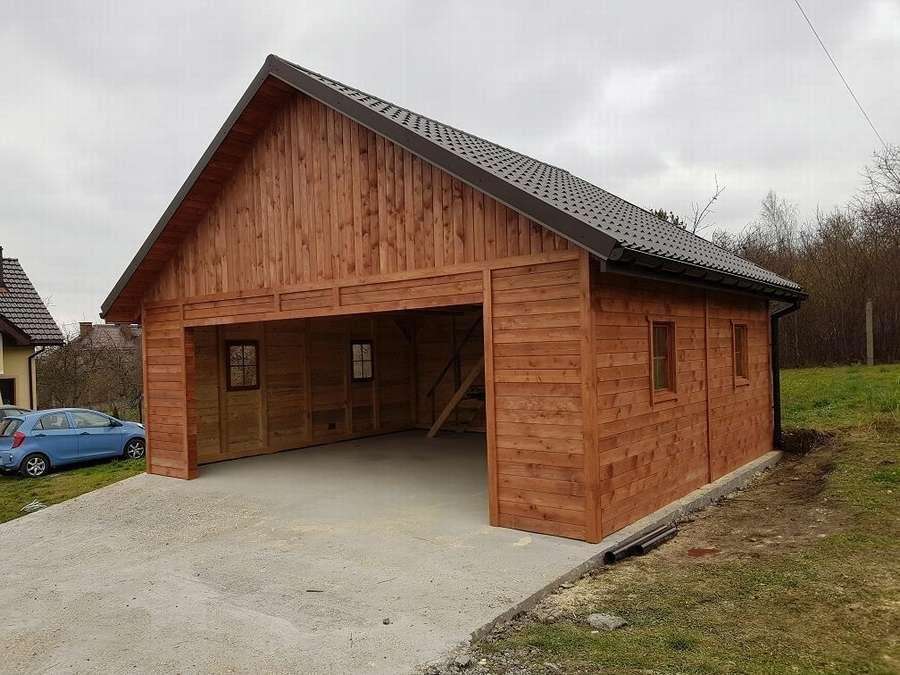

Данный гараж выполнен из деревянных бревен и не имеет под собой классического фундамента. Конструкция также оснащена вместительным навесом и возведена на бетонной поверхности.

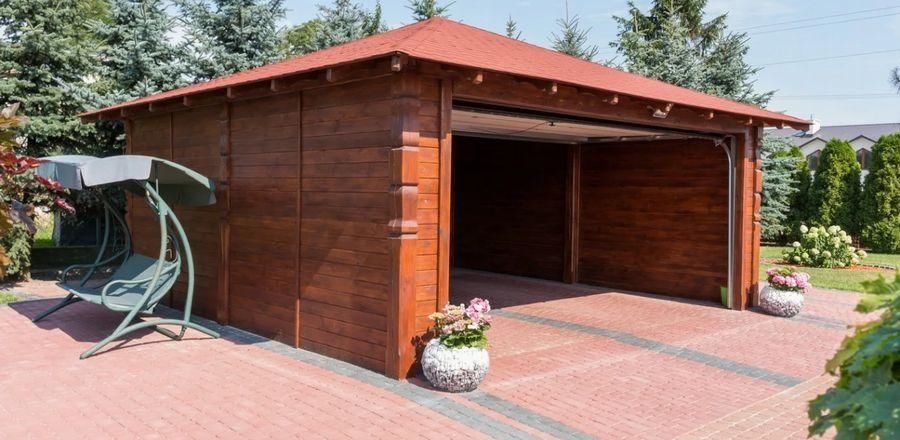

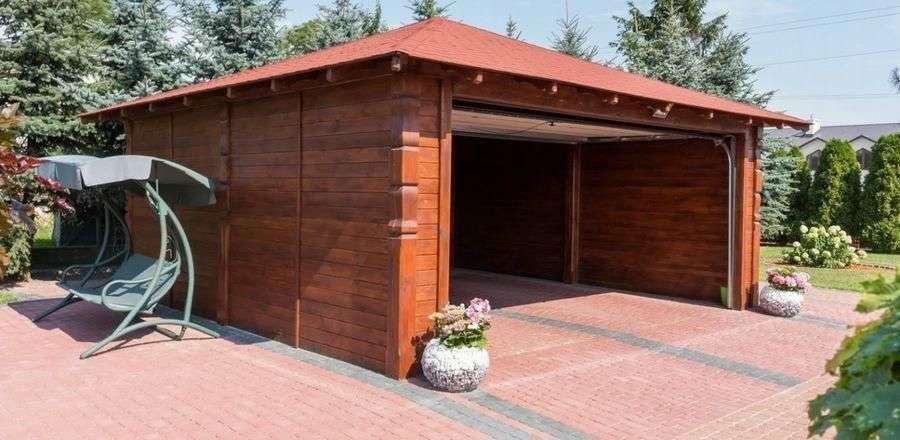

Следующая конструкция возведена на поверхность, застланную тротуарной брусчаткой. Бревна, используемые при постройке гаража, погружаются внутрь почвы что добавляет зданию устойчивость даже при отсутствии фундамента.

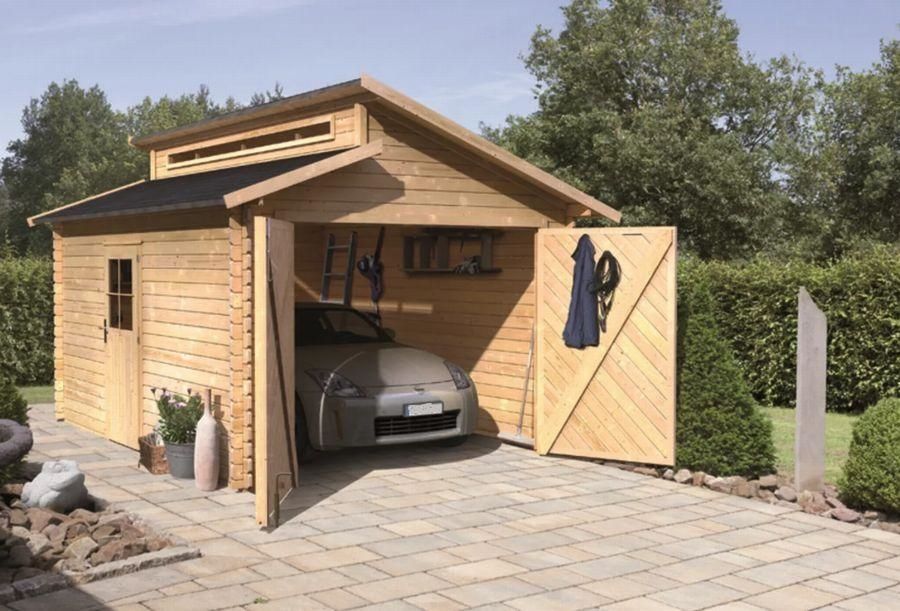

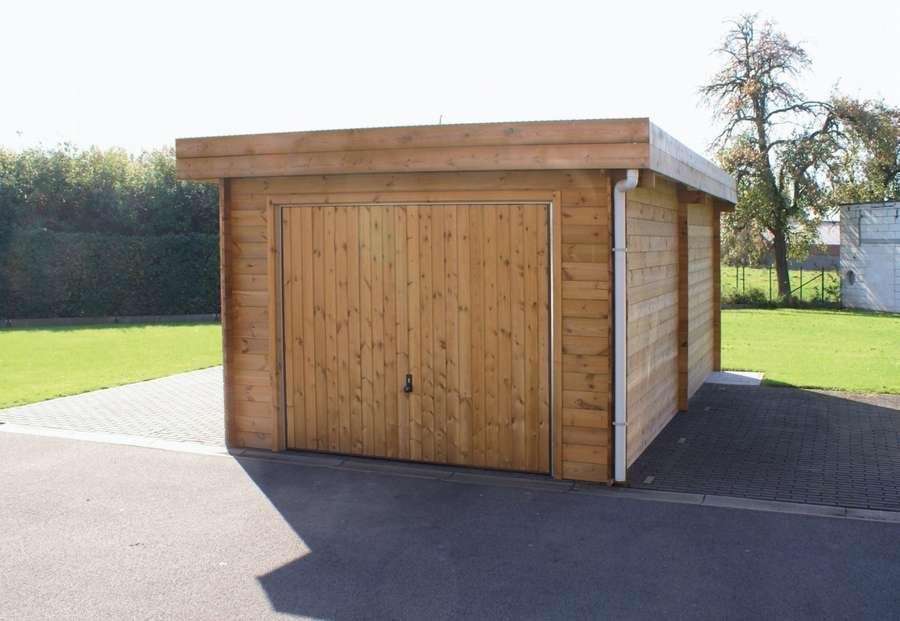

Небольшой гараж выполнен на основе крепких деревянных брусьев. Такая конструкция имеет небольшой вес и выполнена каркасным методом. Конструкции без фундамента оснащаются распашными воротами.

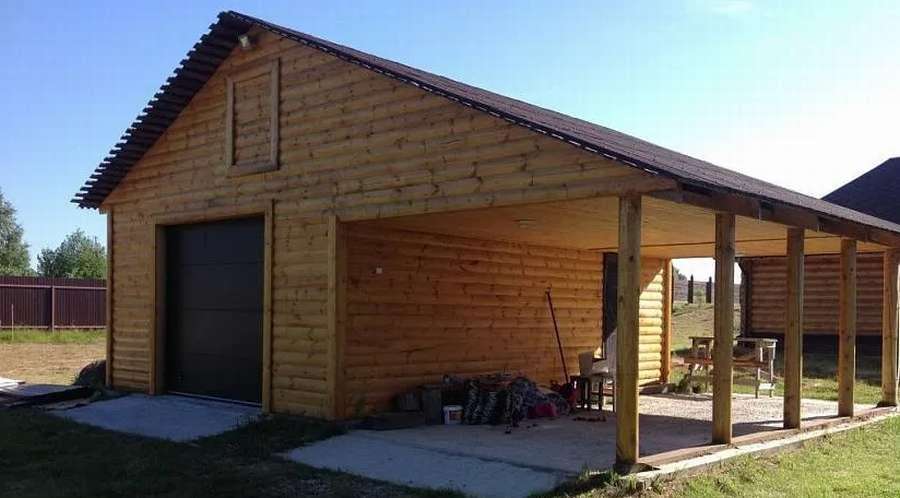

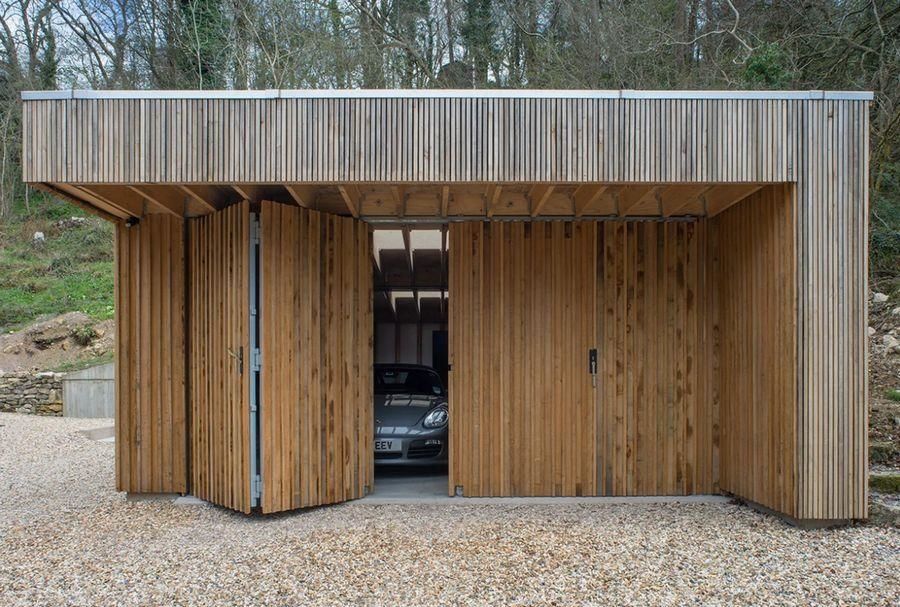

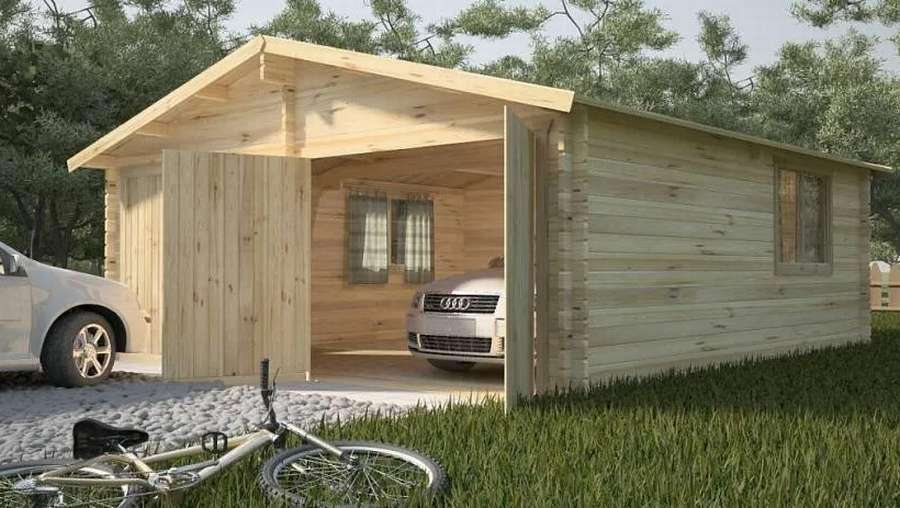

Вместительный деревянный гараж рассчитан на две машины. Конструкция возведена на комбинированной поверхности. Основой служит бетонная заливка, остальная поверхность

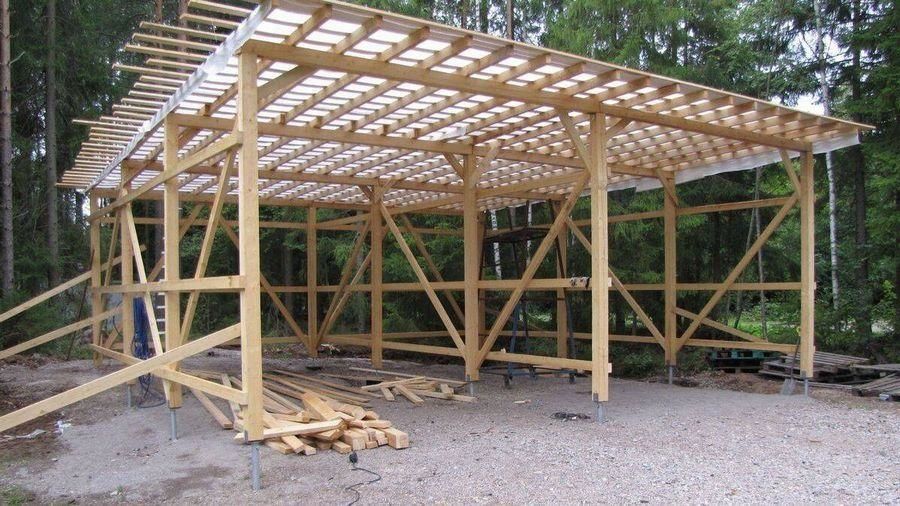

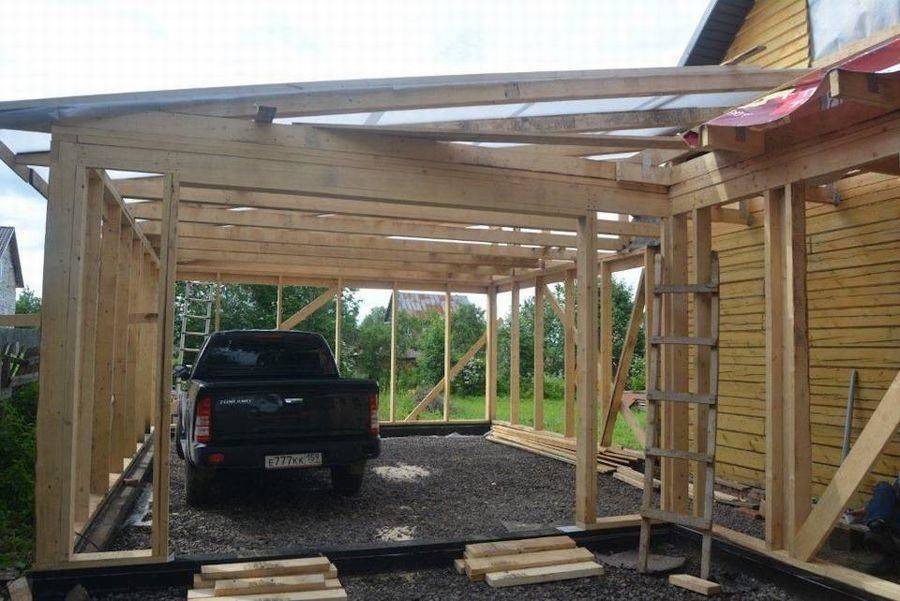

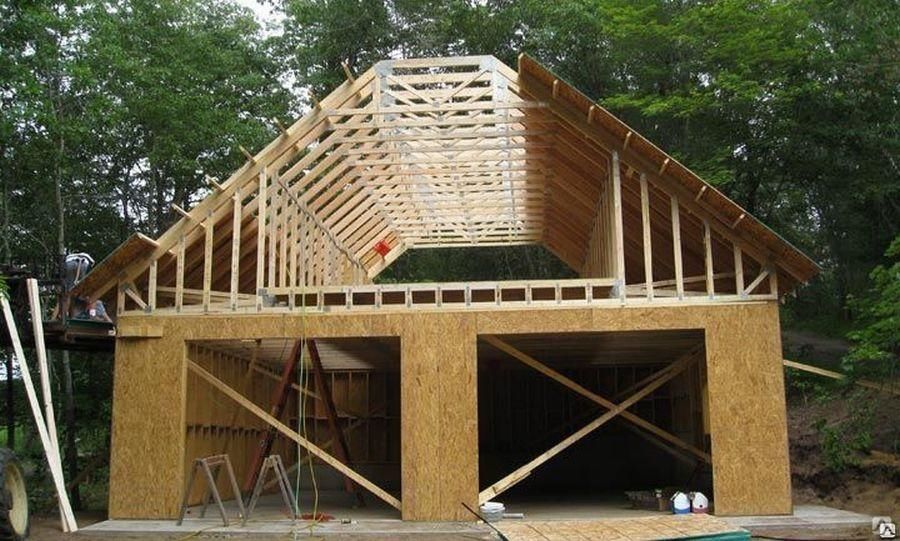

Деревянный вместительный гараж без фундамента возведен каркасным методом. Конструкция оснащена легкими автоматическими воротами. При такой сборке столбы закрепляются вглубь земли.

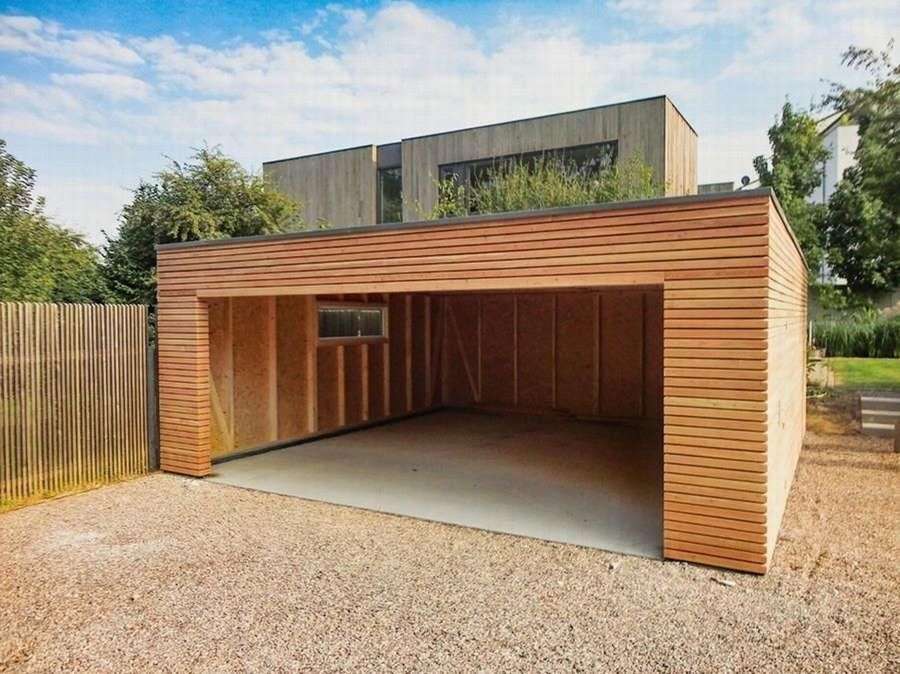

Данный гараж возведен на бетонной площадке, такая площадка служит крепкой опорой для конструкции позволяя возвести ее без фундамента.

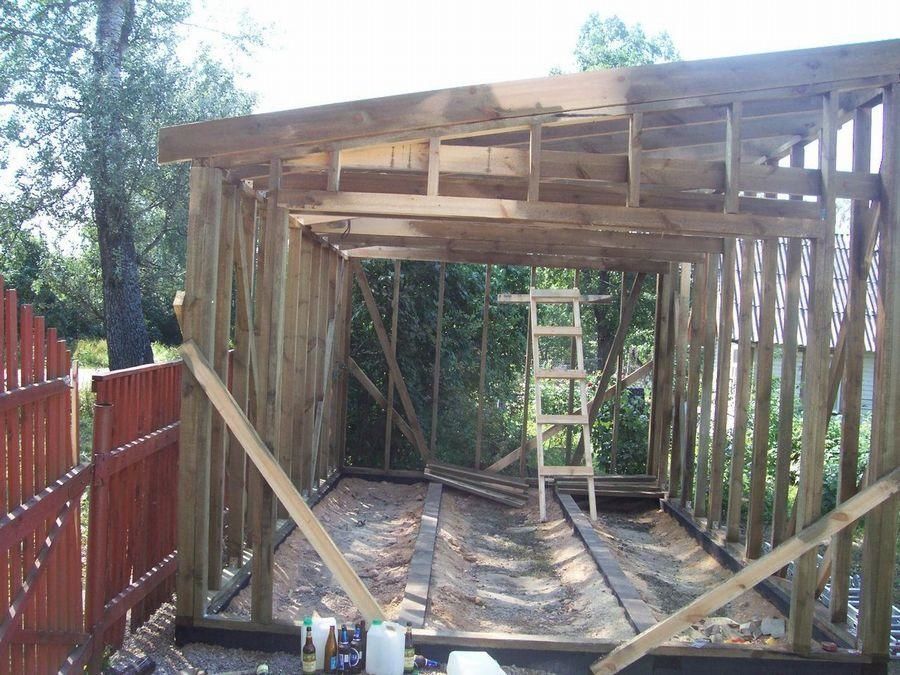

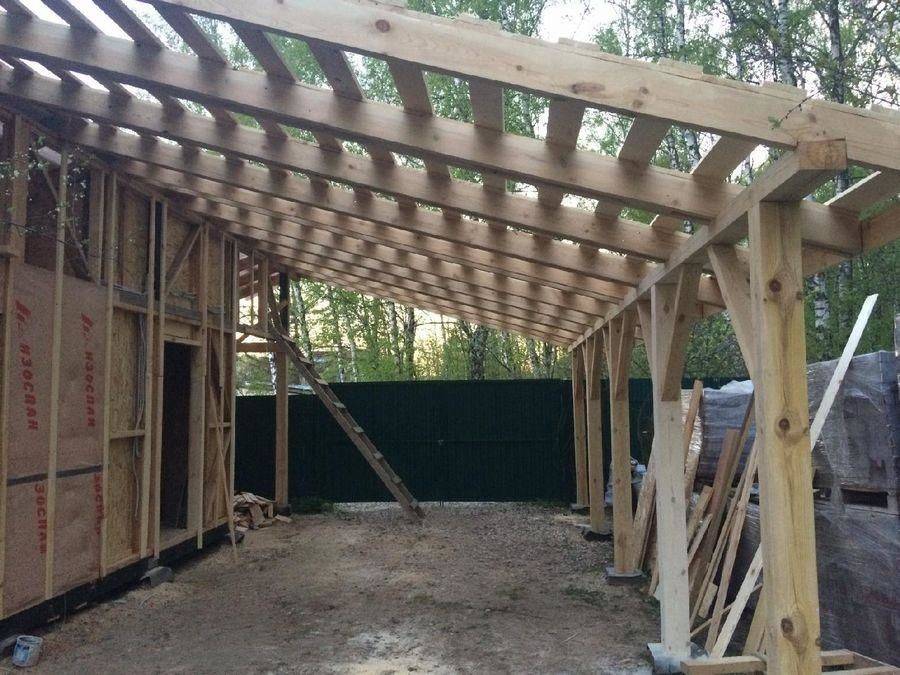

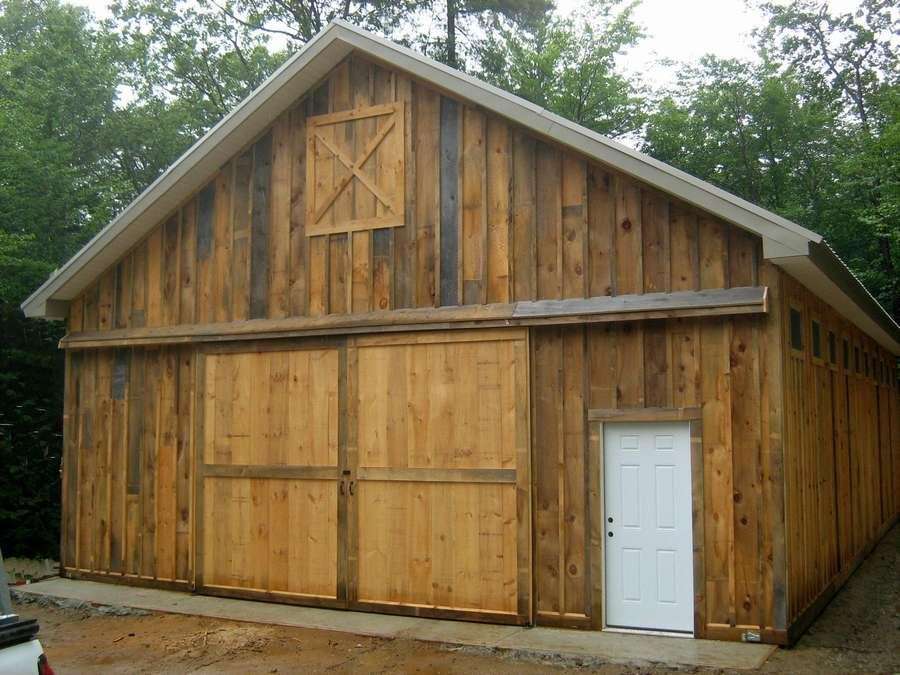

Деревянный каркасный гараж идеален для без фундаментной постройки. Главное здесь позаботиться об устойчивой твердой поверхности, например, бетонной или цементной заливки.  Остальная часть участка может насыпной.

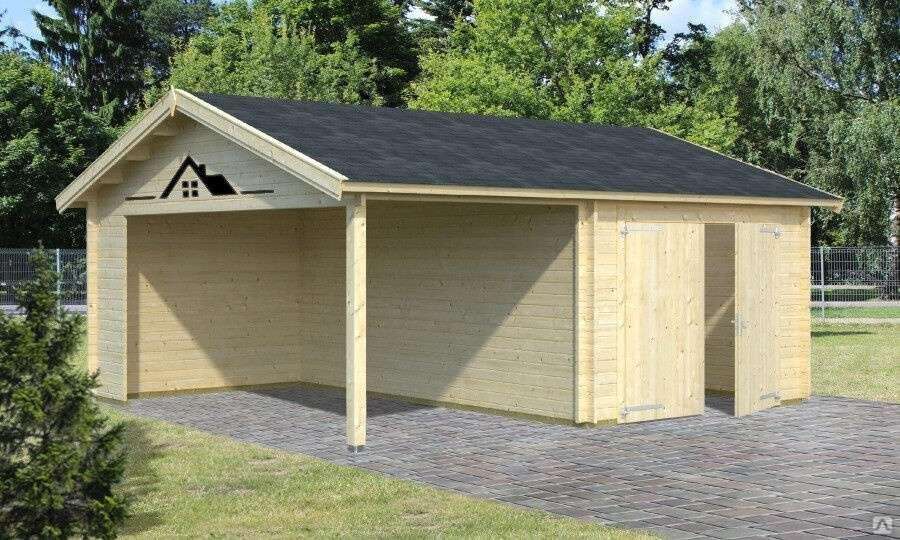

Вместительный гараж без фундамента рассчитан на размещение двух автомобилей. У него также имеется небольшое чердачное помещение, внутри которого можно хранить зимнюю резину и любой другой инвентарь.

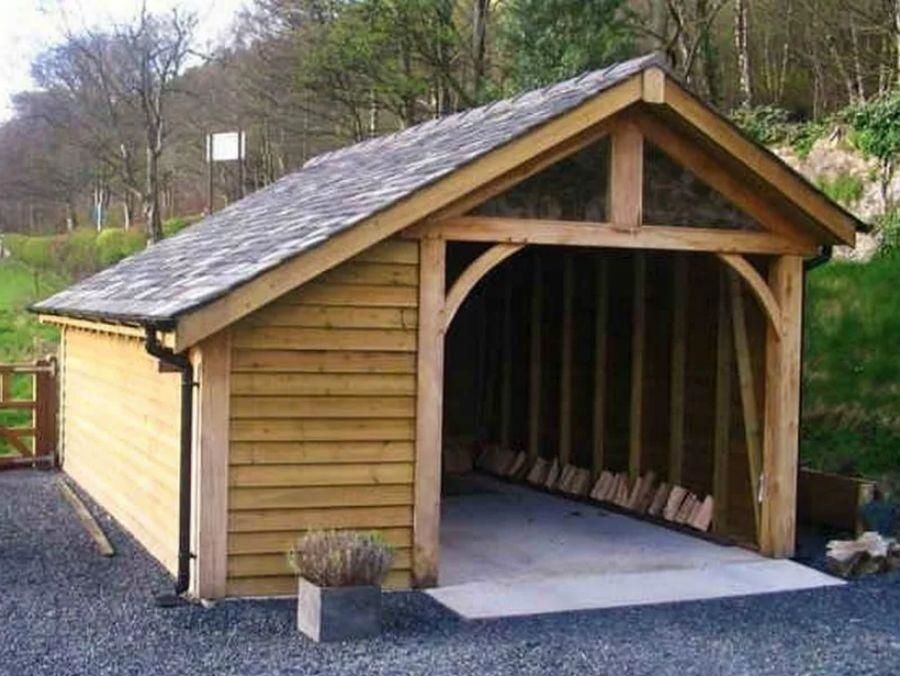

Небольшой гараж с навесом выполнен из обработанных досок. Постройка представляет собой гараж каркасного типа из легкой древесины.

Небольшой открытый гараж каркасного типа выполнен из необработанной дешевой древесины которая имеет также другое название – гобель.

Читать полностью (ссылка)

Достоинства гаражей из труб – минимальные усилия и максимальный результат

• Легкий и недорогой в обустройстве фундамент. Гараж для машины из профильной металлической трубы возводится в короткие сроки именно благодаря тому, что под него не нужно делать чересчур мощное основание. Общая масса постройки будет относительно мала. Вполне можно обойтись ленточным либо столбчатым фундаментом.
• Доступная стоимость труб прямоугольного сечения и гофролистов для обшивки. Если строить гараж из пеноблоков либо обычных кирпичей, расходы на материалы будут ощутимо выше.
• Высокая прочность автодома. Визуально гаражи из труб не производят впечатления особо надежных строений. На практике они способны без проблем выдерживать ураганный ветер. По прочностным показателям они ничем не уступают кирпичным постройкам – дорогим и трудоемким в возведении.

Для гаража из профильной трубы не требуется делать мощный фундамент

Если сборку гаража вы станете производить не сваркой, а с помощью болтов и гаек, появляется возможность в сжатые сроки разобрать автодом своими руками и перенести его на другое место

Это немаловажно в случаях, когда сооружение используется только в летнее время (на даче, в загородном коттедже)

Реальный недостаток гаражей из профилированных труб всего один. Такие строения очень холодные. Зимой оставлять в них машину нельзя. Решается подобная проблема элементарно – утеплением автодома любым теплоизоляционным материалом. В качестве последнего обычно используют пенопласт, стекловолокно, известную всем минеральную вату.

Необходимые для работы инструменты и материалы

Материалы подбираются, исходя из особенностей будущей конструкции. Чаще, при возведении гаража из труб, применяют профиль, который монтируется на металлический каркас. Такой вариант предпочтительнее, так как позволяет быстрее завершить работы.

Основные части каркаса (боковые грани) формируются с помощью 100-миллиметровых труб. Для повышения жесткости конструкции потребуется материал диаметром 60 миллиметров.

Из инструментов, необходимых для успешного возведения гаража из труб, непременно потребуются:

• маркер с рулеткой;
• дрель;
• «болгарка»;
• набор ключей или сварочный аппарат (зависит от выбранного способа соединения труб и профиля).

Во время работы рекомендуется использовать эффективные средства индивидуальной защиты: очки, маску и перчатки.

Гараж без фундамента, своими руками: 10 классных фото – примеров

Гараж на дачном участке или же рядом с загородным домом, является одной из самых главных построек. Предлагаем Вам посмотреть и оценить конструкцию таких гаражей – без фундамента. Они достаточно легко возводятся, и не требуют особых строительных навыков, Все этапы строительства, Вы легко найдете в интернете, а мы поможем Вам выбрать вариант, который больше Вам по душе.

Плюсом такого строительства является то, что отсутствует грязь от земляных работ, так же постройка гаража может быть начата уже после того, как Вы построили дом. В любом из вариантов, отсутствие фундамента у гаража, экономит не малые средства на его строительстве.

Гараж может быть построен, как на земле, так и на любой выровненной поверхности, будь то насыпь или плитка, которая уже уложена у Вас во дворе.

Очень удобным и экономичным материалом, при любом строительстве остается дерево, из него можно собрать любую конструкцию самому, не прибегая к услугам строителей.

Особенно, чем выделяется гараж без фундамента, так это, то, что уже на устоявшемся месте, Вы спокойно можете построить данное строение, оно не весит много, для такого гаража, нужно три стены, ворота и крыша – все, что Вам понадобиться, сделать его можно из подручных материалов, а потом обшить, так, как Вам хочется.

Гараж может быть любых размеров, его легко вписать между, уже существующими постройками, так, что он будет хорошо смотреться, и не будет мешать никому. Так же при таком строительстве, Вы легко можете оставить все имеющиеся коммуникации под землей, не опасаясь их повредить, при земляных работах.

Архитектурных решений, связанных со строительством гаражей без фундамента, может быть сколько угодно, мы собрали лишь малую часть из того, что многие строят на своих участках, вдохновившись нашими идеями, Вы можете создать, абсолютно новый образ гаража, все зависит от Вас и от Вашей строительной фантазии.

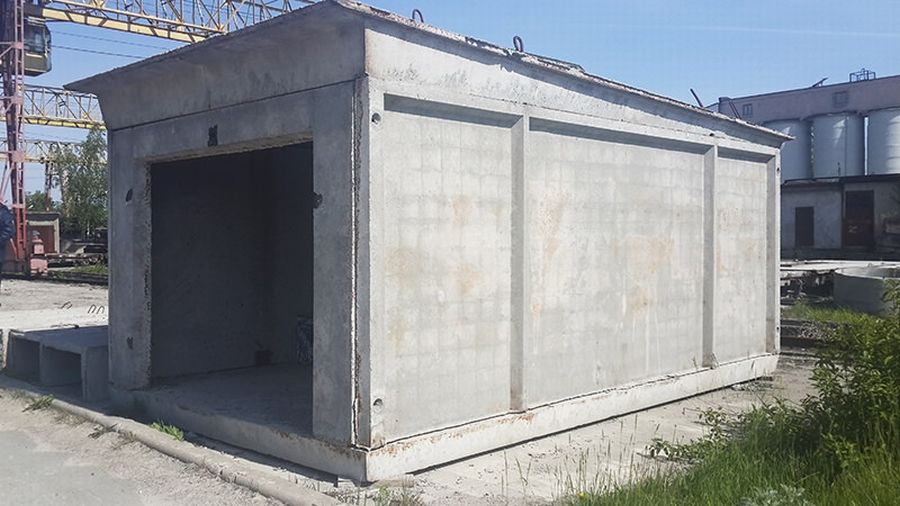

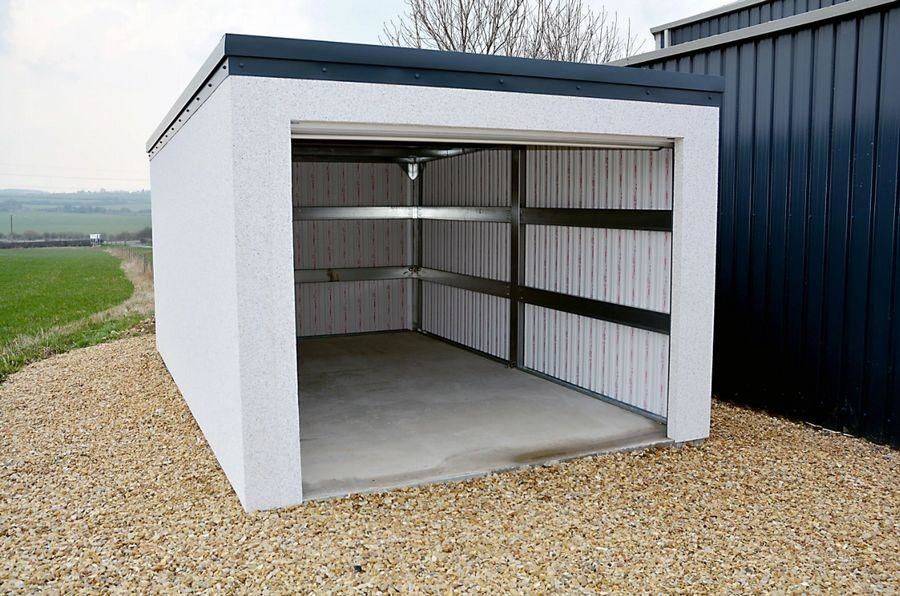

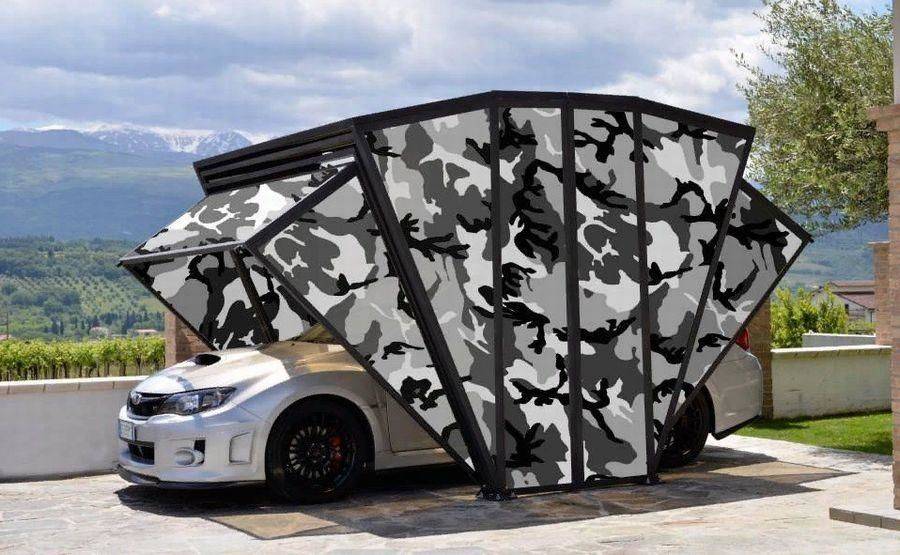

Встречаются уже готовые конструкции, которые проще просто привезти и установить на своем участке, но они в основном будут металлические, что будет давать промерзать Вашей машине, ведь такой гараж не обогреть зимой, без дополнительного утепления.

Хотя нельзя не согласиться, что смотрятся такие гаражи стильно и красиво. Все зависит, только от Ваших желаний и Ваших возможностей.

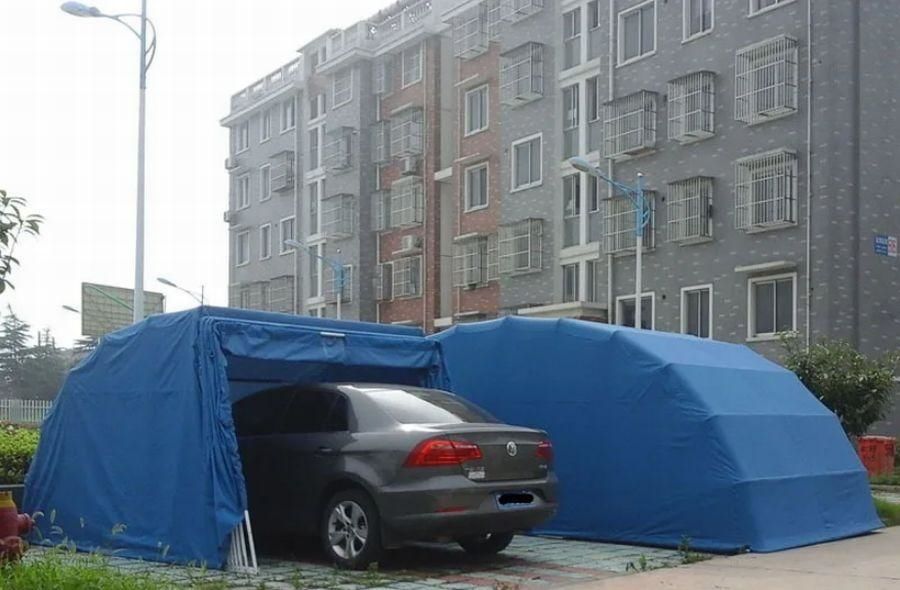

Хотим так же продемонстрировать Вам две очень интересные идеи, которые, конечно позаимствованы из нашего прошлого, это гаражи – ракушки, но уже оформленные в современном стиле.

Они очень удобны, не занимают много места, их удобно хранить, если Вы надолго уезжаете, и удобно пользоваться, когда Вы возвращаетесь домой, времени на установку они занимают не много, а их польза очевидна, но опять же, для определенного круга людей, в таком гараже не поделаешь ничего, да и хранить в нем ваещи у Вас не получится. Выбирайте с умом и по желанию сердца, любую из понравившихся конструкций.

Гараж на бетонной плите. Главное раздобыть большую бетонную плиту или две поменьше.

Читать полностью (ссылка)

Как сварить металлический гараж и установить пол?

В гараже, построенном на капитальном фундаменте, пол можно настелить из дерева. Деревянный пол чаще всего кладётся по уложенным в нижний каркас деревянным лагам. Помимо этого, древесину следует обработать специальным антипиреновым средством во избежание возгорания.

Каркас гаража выполняют из металлического уголка. Когда ширина и высота строения значительны, то необходимо предусмотреть ещё несколько стоек на расстоянии примерно 1 метра одна от другой. После полного созревания бетона можно начинать обшивание гаража. Точечной сваркой к стяжкам и уголку привариваются металлические листы, которые перед этим нужно разрезать пилой-болгаркой соответственно размеру крыши и стен. Полезно также деревянным брусом укрепить каркас во избежание выгибания створок ворот. После того, как удалось установить металлический гараж – необходимо произвести отделочные работы.

Заканчивая строительство, гараж окрашивают. Прежде всего, снимается слой ржавчины с металлических частей. Далее наносится антикоррозийная грунтовка в один слой. И лишь после этого на стенки гаража наносится эмаль или краска. Кстати, у металла довольно высокая стойкость цвета. Стоит заметить, что со временем окраска других материалов выцветает на солнце, из-за чего металл можно по праву назвать стойким. К тому же, для металлических листов изготавливается огромное количество полимерных покрытий, позволяя использовать его в любых условиях.

Что такое правильный дизайн?

За основу дизайна можно взять среднестатистический гараж, но лучше, если дизайн будет выполнен по индивидуальному заказу. Припаркуйте свой автомобиль на участке и визуально добавьте необходимое расстояние с каждой стороны при открытой двери. Измерьте размеры в контрольных точках, которые лягут в основу проекта.

Проектная документация включает комплект чертежей, состоящий из трех разделов:

1. Сборка каркасаОбшивка стен и крыши.
2. Дверь и система крепления двери (если предусмотрено).
3. Расчеты и схема фундаментаи смотровой ямы и пола.

Где я могу найти сборный гараж?

Доступная цена сборных конструкций позволяет приобрести сборный гараж стандартных размеров или на заказ. Особого внимания заслуживают компании, производящие сопутствующие строительные материалы.

Цена на их продукцию будет еще более заманчивой. Дополнительным преимуществом покупки является услуга монтажа

Стоит обратить внимание на квалификацию работников. Профессионалы проследят за тем, чтобы установка была выполнена правильно

Дилетанты могут стать причиной неприятных сюрпризов.

Готовые комплекты облегчат самостоятельный монтаж. Предусмотрительные продавцы снабдят вас всеми необходимыми деталями и компонентами.

Разобранные подержанные конструкции можно купить по частным объявлениям, но перед покупкой тщательно проверьте все детали и оцените состояние. Как только металл начнет разрушаться, остановить это практически невозможно, поэтому лучше не совершать такую покупку.
