Гараж из пеноблоков: как построить правильно

Готовимся к строительству: чертежи, размеры

При подготовке к строительству определяются с назначением здания: гараж на один или два автомобиля, со специально обустроенным местом для вещей или без него. Необязательно делать много подробных чертежей. В случае самостоятельного возведения постройки подойдёт и рисунок-схема с обозначением элементов и размеров. Как пример, возьмите готовую схему в интернете или у соседей, которые уже построили себе подобное здание. Ещё возможно заказать планы гаражей у опытных мастеров, если вы не уверены в своих силах. Знающий человек изучит местность и поможет создать сложный чертёж.

Стандартные размеры для гаража на один автомобиль следующие:

• ширина — 3 м;
• длина — 5 м;
• высота — 2.1 м.

Чертёж гаража на один автомобиль

При планировке гаража на два автомобиля нужно учесть необходимый зазор между ними. Если длина и высота помещения остаются неизменными, то ширина увеличивается в 2 раза. Стандартные размеры гаража на 2 машины:

• ширина — 7 м;
• длина — 7 м;
• высота — до 3 м (зависит от высоты машины и типа кузова).

Советы по выбору материала

Чтобы выбор пеноблоков для строительства оправдал впоследствии ожидания, следует при покупке проверить соответствие таких параметров, как:

• Цвет блоков. Варьируется от светло-серых до тёмно-серых оттенков. Чрезмерная белизна будет свидетельствовать о добавлении извести вместо цемента, а это, в свою очередь, приводит к потере прочности структуры, а также снижению экологических свойств.
• Пузырьки. Все они должны быть разделены между собой — это не даёт материалу поглощать влагу. Если пузырьки образуют единое целое, перед вами лежит газоблок, характеристики которого противоположны.

• Форма. Геометрия блоков должна быть идеально ровной. Проверить это вы можете следующим образом: установив один блок на другой. Ровная поверхность плотно соединится между собой и не будет качаться. Погрешности допустимы, но небольшие — 2 мм (плюс или минус).

  Идеальная геометрия

• Крепость. Проверить её можно, взяв небольшой кусок материала и сделав попытку его раскрошить ладонями. Растёртый кусочек будет свидетельствовать об экономии на цементе либо добавлении большого количества воды.
• Скол. Видимая структура должна быть одинаковой. В качественном пеноблоке все пузырьки имеют сферическую форму. Овальные же элементы уменьшают прочность, делают материал хрупким.
• Отсутствие разводов от смазки. Стенки блока и внутренняя его часть должны быть идентичными по цвету. В ином случае это означает, что смазка была некачественной, а это, в свою очередь, приведёт к проблемам со стройкой — на такой пеноблок плохо ляжет штукатурка.
• Отсутствие трещин. Их наличие свидетельствует о нарушении сушки материала, а также об образовании внутреннего напряжения. Такие блоки могут разрушиться.

• Последние критерии — плотность и вес. Показатели достаточной плотности — от 600 до 1000 кг/м3. Вес пеноблока проверяется в соответствии с выпускаемыми стандартами, которые можно просмотреть на таблице ниже.

  В таблице приведён стандартный вес пеноблока в зависимости от таких характеристик, как марка, вид и размеры

Расчёт гаража

Распространённый размер блока — 0.6 м*0.3 м*0.2 м. Для гаража, который не отапливается специально, подходят стены с шириной в 0.2 м. Поэтому пеноблоки ставятся на боковую часть. Нижний слой поднимают над поверхностью земли на 0.3–0.4 м (исключение составляет контакт с водной поверхностью).

Чтобы знать, сколько блоков понадобится для возведения, приведём расчёты на примере гаража с размерами 5х6х3 м. Материала на один ряд потребуется: периметр запланированного здания / длину пеноблока = ((a b)*2) / c=36.6=37 блоков, где A и B — стороны гаража, а С длина пеноблока (6 м). Количество рядов при высоте гаража в 3 м равно: высота гаража/высота блока d/e=10 рядов, где d — высота гаража, а e — высота блока (0.3 м).

Количество пеноблоков для постройки, соответственно, равно: количество блоков в 1 ряду х количество рядов = 37 х 10 = 370 блоков. Но это ещё не конец расчётов. В гараже нужны ворота (двери и окна по усмотрению исполнителя) — в среднем на это уходит 30–50 блоков.

По итогу количество пеноблоков для возведения гаража с размерами 5х6х3 м — 320–340 шт. С учётом бракованных элементов заложите 3%.

Необходимые инструменты

Чтобы возведение гаража происходило легко, нужно заранее подготовить следующие инструменты:

1. Шуруповёрт.
2. Пила.
3. Молоток.
4. Сварочный инвертор.
5. Гвозди.
6. Уровень строительный и шнуровой.

А ещё понадобятся такие материалы:

1. Пеноблоки.
2. Цемент, песок, бетон и щебень.
3. Арматура и рубероид.
4. Электроды для работ со сваркой.

Классификация блоков по форме и размеру

Классификация газобетона основана на форме и толщине (в миллиметрах):

• прямая – толщина 200/300;
• с ручками для захвата, боковыми пазами – 375/400;
• с ручками – 300/375/400;
• с боковыми пазами – 300/375/400;
• для перегородок – 150/100;
• U-образная – 200/300/400.

Общими для всех марок газобетона являются длина и высота: 625 и 250 миллиметров соответственно. Исключение составляют одна из разновидностей прямых блоков с высотой 300 миллиметров и U-образные, для перемычек монолитных поясов, имеющих длину 500 миллиметров.

Газобетон отличается от газосиликата по составу и технологии изготовления. Газосиликат изготавливают автоклавным способом из песка и извести.

Возводим своими руками автодом – никаких сложностей

Обустройство цоколя выполняем при помощи деревянной опалубки. Берем доски шириной 10 см, устанавливаем их по периметру рва. Делаем гидроизоляцию горизонтальных участков цоколя (применяем все тот же рубероид, сложенный в два слоя). Затем монтируем на распорки ворота. К ним желательно приварить прутки круглой формы сечением 10–12 мм. Они впоследствии войдут в шов кладки, за счет чего будут стоять практически «вечно».

Кладка стенок осуществляется по стандартной технологии – «кирпичиком». Она предполагает, что первыми мы выкладываем углы, после чего протягиваем шнуры между ними. Натянутые бечевки будут служить ориентиром для кладки следующих шлакоблочных изделий.

Кладка стенок из шлакоблока

Кровельные перекрытия делаем из двутавров. Высоту берем 12 см, а по длине они должны быть примерно на 25 см больше ширины строящегося гаража. Двутавровые металлические изделия укладываем с шагом 0,8 м поперек помещения. После этого зашиваем перекрытие. Настилаем 4-сантиметровые по толщине брусья, а на них – рубероид, на который укладываем керамзит либо обычный шлак.

Крыша гаража почти готова. Осталось выполнить своими руками ее стяжку, а затем положить слой рубемаста или акваизола, которые отлично защитят кровлю постройки от влаги

Обратите внимание – стяжку следует обработать грунтовочным составом. Он обеспечит качественное приклеивание гидроизоляционного слоя. Пол в возведенном нами сооружении необходимо делать на цокольном уровне

Стяжка для него – на основе бетона, толщина как минимум 0,1 м. Бетон рекомендуется брать марки М200. Причем смесь для стяжки заливается непрерывно, последовательными слоями. Не забудьте произвести затирку напольного основания после застывания раствора

Пол в возведенном нами сооружении необходимо делать на цокольном уровне. Стяжка для него – на основе бетона, толщина как минимум 0,1 м. Бетон рекомендуется брать марки М200. Причем смесь для стяжки заливается непрерывно, последовательными слоями. Не забудьте произвести затирку напольного основания после застывания раствора.

По такой же методике нужно сделать и отмостку с уклоном, по которому будут уходить дождевые и талые воды. В данном случае бетонный слой может иметь меньшую толщину – порядка 50 мм.

Вам остается лишь выполнить отделку своего шлакоблочного гаража – побелить его, оштукатурить или затереть цементом, а затем утеплить пенопластом либо стекловолокном.

Источник

(Visited 328 times, 1 visits today)

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

• мелкозаглубленный ленточный (МЗЛ);
• плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
• винтовой;
• свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

• тип грунта;
• точку промерзания грунта (ТПГ);
• уровень грунтовых вод (УГВ).

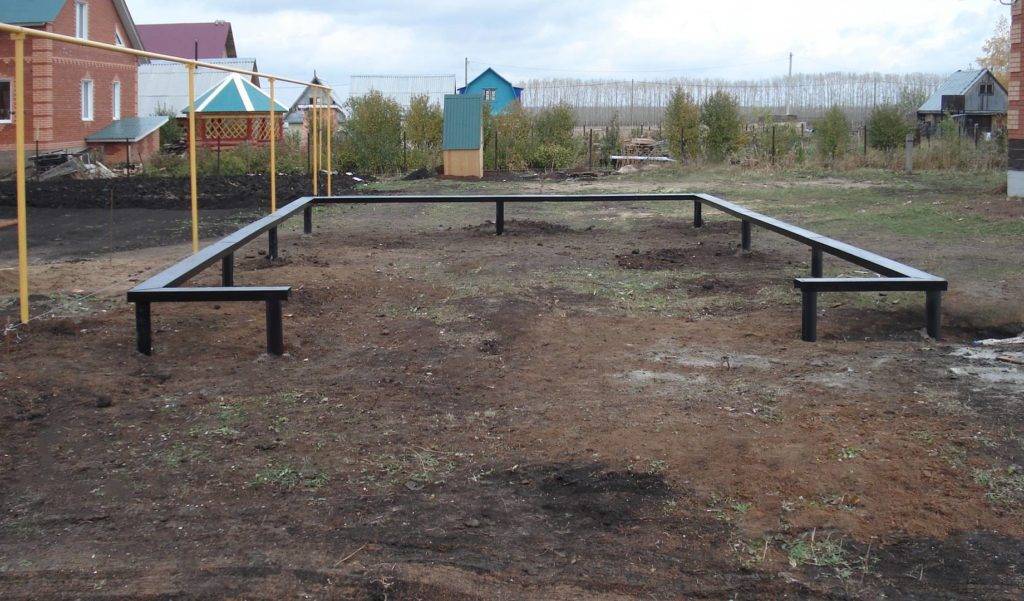

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

1. Отсутствие трудозатратных и длительных по времени земляных работ.
2. Скорость монтажа.
3. Возможность монтажа при высоком УГВ.
4. Проветриваемость нижнего перекрытия.
5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

• узкие и длинные ЖБИ блоки;
• металлические или асбестоцементные трубы с залитым в них бетоном;
• столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

• если в строении будет находиться грузовая техника;
• если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Расчет пеноблоков на гараж

Работы начинаются с составления детального проекта, учитывающего количество и размеры окон, расположение ворот и других дверей, потребность в отверстиях для коммуникаций. Число элементов зависит от схемы кладки – при монтаже в ширину их уходит в 1,5 больше чем в высоту. В качестве примера: на 10 рядов сплошного гаража с толщиной стен 20 см понадобится 34 блока. При размещении их более широкой стороной число рядов возрастет до 15, изделий – до 510 шт. 1 м3 стандартного размера включает 27,78 шт, 1 поддон – 40, рассчитать итоговый объем легко.

Построить бокс на две машины сложнее, в этом случае возможны два варианта проекта: с двумя дверьми или одной, второй чаще всего вытянутый, он выбирается при ограниченном пространстве (автомобили устанавливаются один за другим). При желании совмещается с хозпомещением или с навесом. Требуемое количество пеноблоков находится аналогичным образом. Ввиду хрупкости изделий при транспортировке и разгрузке стоит приобретать их с 5-10% запасом.

Выбор фундамента, что следует учесть перед разметкой

Блоки из пенобетона не оказывают существенной весовой нагрузки, но из-за низкой прочности на разрыв их рекомендуют класть на устойчивое и монолитное основание, прерывать ленту по периметру недопустимо, вход в гараж организовывается с небольшим подъемом. Желательно оценить удобство въезда еще на этапе составления чертежа: возле ворот не должно быть деревьев, заборов или других построек. Окончательный вариант зависит от параметров грунта и потребности в смотровой яме:

• На устойчивых и плотных почвах с глубиной заложения подземных вод ниже 2 м достаточно ленты мелкого заглубления – 40-70 см.
• На пучинистых рекомендуется построить гараж на плавающей монолитной плите, закладка ямы в этом случае невозможна.
• При желании обустройства подвала на неустойчивых грунтах выбирается заглубленный ленточный фундамент или свайный с надежным ж/б ростверком.

Первый вариант считается оптимальным в плане бюджета и трудозатрат, такое основание несложно возвести своими руками. При закладке ленточного фундамента следует выкопать траншею на 70 см вглубь и на 20-30 см шире будущей стены, тщательно утрамбовать ее дно, последовательно засыпать и уплотнить 10-15 см песка и 7-10 щебня, установить опалубку и армокаркас и заполнить ее бетоном с маркой прочности не ниже М200.

Необходимые для работы инструменты

Кладут камни с помощью строительной кельмы и зубчатого шпателя. Мастерком наносят клеевую смесь, а шпателем разравнивают так, чтобы убрать излишки с поверхности. Зубчатый шпатель держат под одинаковым наклоном, чтобы сохранить толщину раствора.

Инструменты, чтобы построить гараж из блоков своими руками:

• захват для пеноблоков;
• пила-ножовка с крупными зубцами, терка, штроборез;
• плотничный угольник, уровень, шнур, рулетка, отвес;
• киянка;
• электродрель с комплектом сверл и миксером;
• емкость для разведения клея.

Терка потребуется, если геометрия камней неточная и клеевой шов будет утолщен. Инструментом выравнивают поверхность, чтобы сделать минимальную прослойку. Штроборез потребуется для выемки канавок при установке арматурного пояса, электрического провода, коммуникаций.

Постукивают при выравнивании молотком с деревянной или резиновой головкой, чтобы не сделать вмятины на плоскости пенобетонных элементов. Захват помогает удобно переносить блоки, особенно он полезен при работе с широкими камнями (300 – 500 мм) и тяжелыми (D700 и больше).

Возведение стен гаража

Что первично: яйцо или курица — гараж или дом?

Конечно, выручит времянка-вагончик, но стоит помнить, что нет ничего «постояннее» того, что построено на время. Поэтому, некоторые дальновидные застройщики начинают со строительства многофункционального гаража, в котором можно хранить инвентарь и инструмент, установить электрощит и счётчик, подвести трубу от скважины к расширительному баку или устроить котельную.

Безусловно, это не самый идеальный вариант, потому что гараж — это, прежде всего, «камера хранения» для самого дорогого и востребованного в повседневной жизни механизма. А такое хранение требует:

• пожарной безопасности;
• удобства для технического обслуживания;
• защиты от накопления конденсата;
• защиты от грунтовых вод и погодных перемен.

Если у вас есть время подумать, то ещё до закладки фундамента стоит решить, каким по виду будет ваш гараж, какие дополнительные функции вы ему вмените, по силам ли будет вам самостоятельно возвести его или стоит доверить строительство профессионалам.

Выкладываем стены гаража из пеноблоков: пошаговая инструкция

Что такое пенобетон

Отделка стен из пеноблоков

Пеноблоки обладают идеально ровной поверхностью, и толщина шва между ними небольшая, благодаря чему и внутренняя, и внешняя отделка не представляет труда.

Для внутренней отделки из пеноблоков, как уже было сказано, подойдут листы фанеры или гипсокартона, при этом следует помнить о паропроницаемости пеноблоков. Вся отделка должна быть паропроницаемая, таких материалов довольно много, это, к примеру, штукатурный раствор, в состав которого входят гипс как основной компонент, гашеная известь, перлитовый песок.

Нанесение на стены штукатурного раствора из песка и цемента снизит паропроницаемость не меньше чем в десять раз. Однако высокая гигроскопичность газобетона может через некоторое время привести к отслоению штукатурки.

Для внешней отделки можно использовать кирпич, сайдинг, специальную плитку, искусственный камень или даже специальный лак.

Если решено построить гараж из пеноблоков, то самое главное, на что стоит обратить внимание — это качество самих газобетонных блоков. Использование некачественного бетона для их производства приведет к тому, что на стенах появятся трещины. Выбрав качественный материал для строительства, можно быть уверенным, что гараж из пенобетона прослужит долго

Выбрав качественный материал для строительства, можно быть уверенным, что гараж из пенобетона прослужит долго.

Кладка стен

Кладку стен из пеноблоков можно производить:• с помощью песчано-цементного раствора (1 часть качественного цемента и 4 части песка); для повышения прочности кладки в него желательно добавить пластификатор;• для предотвращения образования мостиков холода можно использовать цементно-перлитовый раствор с 1 частью песка, 1 частью цемента и 1 частью перлита;• специального клея для пеноблоков.

Пластификтор для цементных растворов и клей для пеноблоков

Совет. Для укрепления стен из пеноблоков их армируют с помощью сетки, которую вначале укладывают в швы первого, а затем арматура прокладывается каждые 3-4 ряда. При использовании металлических прутков их утапливают в канавки, вырезанные в блоках с помощью болгарки.

Виды армирования

Основные этапы кладки стен из пеноблоков:1. Гаражные ворота желательно устанавливать уже перед кладкой, зафиксировав их временными подкосами.2. Для контроля ровности укладки по углам здания закрепляются направляющие (металлические уголки), к которым привязывается причалка: проволока или прочный шнур. После каждого ряда она переставляется выше.

Шнур-причалка

3. Для того, чтобы материал был надежно защищен от влаги, первый ряд пеноблоков укладывается на слой гидроизоляции (рубероида, гидроизола и пр.) и битумной мастики.

Совет. Для упрочения конструкции можно залить в фундамент металлический короб, в который будут вставляться пеноблоки.

4. Наиболее сложным является начало кладки. Вначале раскладываются блоки по углам здания. Если фундамент неровный, первый блок должен устанавливаться в самом высоком углу строения (под ним раствора будет меньше всего). Для стыковки в середине ряда используются обрезные (доборные) пеноблоки.

Стыковка в центре стены доборными обрезными блоками

5. Болгаркой получить ровный срез не получится, поэтому резку материала лучше производить с помощью специальной ножовки, предназначенной для работы с пеноблоками (обычная ножовка очень быстро затупится). 6. После укладки ряда поверхность тщательно шлифуется теркой или рубанком по гипсокартону. Удалять перед укладкой следует и все неровности по бокам и низу блоков.

7. Рекомендуемая толщина шва цементно-песчаного раствора 1-1,5 см, вертикальных швов по бокам – 1 см. Толщина швов специальной клеевой смеси зависит от рекомендации ее производителя.

Важно! Для того, чтобы получить ровную поверхность, первый ряд следует укладывать только на достаточно большой слой (до 2 см) песчано-цементного раствора. 8

Клеящая смесь наносится с помощью специальной кельмы с зубцами для разравнивания раствора. При этом промазывать раствором необходимо не только горизонтальную поверхность, но и боковую часть соседнего блока. На выбранном месте пенобетонный кирпич следует чуть-чуть подвигать, а затем, постукивая резиновым молотком, плотно прижать

8. Клеящая смесь наносится с помощью специальной кельмы с зубцами для разравнивания раствора. При этом промазывать раствором необходимо не только горизонтальную поверхность, но и боковую часть соседнего блока. На выбранном месте пенобетонный кирпич следует чуть-чуть подвигать, а затем, постукивая резиновым молотком, плотно прижать.

Промазывание раствора

9. Второй ряд укладывается также с углов после схватывания раствора (примерно через 2 часа). Его установка производится со смещением блока-кирпича на 30-50% так, чтобы стык предыдущего ряда был перекрыт. 10. Проверка укладки каждого ряда по горизонтали и вертикали выполняется с помощью уровня.

Укладка со смещением и выравнивание блока с помощью уровня

11. Углы здания должны быть выполнены методом перевязки швов.

Перевязка углов здания

12. Над проемом для гаражных ворот монтируется металлическая балка.

Монтаж балки для ворот

13. При использовании металлических балочных перекрытий кровли следует предусмотреть в верхнем ряду кладки монолитный железобетонный пояс: он выкладывается из пустотелых армированных блоков с последующей заливкой бетоном. Армированный пояс можно сделать и полностью из бетона. Для этого делается кирпичная опалубка, в которую закладывается арматура и заливается бетоном. При использовании деревянных балочных перекрытий использование большого количества металлических прутьев не обязательно: достаточно нескольких стержней.

Кирпичная опалубка для заливки бетоном верхнего ряда

Перейдите по этой ссылке и вы узнаете чем покрыть крышу гаража.

Видео по теме: Гараж из пеноблоков своими руками

Советы по выбору материала

В разных регионах в зависимости от климатической зоны, внутренней и внешней отделки и способа и материала для утепления строения нужно подбирать и марку газобетона

Важно принимать в расчёт массу блоков — это напрямую влияет на расходы для постройки фундамента

Существуют несколько марок материала для возведения гаража, они отличаются:

• По прочности и плотности – эта характеристика зависит от размера внутренних пустот. Если их в блоке 40-55% от общего объёма, то блоки обозначают маркой более 600. У них прочность на сжатие достигает 4,5 МПа;
• Материал марки 500 – имеют прочность в пределах 2,7- 4 МПа, эта характеристика изменяется в зависимости от процента пористости (в пределах 55-75%) и используемых при изготовлении присадок;
• Материал марки 400 – непрочные, прочность на сжатие не превышает 1,5 МПа, но из них можно строить гараж, если вы не можете залить надёжный фундамент. В материале количество внутренних пустот около 75%, что значительно улучшает его теплоизоляционные свойства и позволяет использовать лёгкое основание. Стоимость такого материала на 15% меньше, чем у средних блоков, что значительно снижает затраты на постройку гаража.

Блоки из газобетона несложно резать обычной ножовкой, так что для постройки не придётся искать специальные приспособления и инструменты. Удобнее всего использовать размеры 2х3х6 м — такие габариты позволяют построить гараж с минимальным количеством обрезков.

Строительство ворот и дверей

При строительстве гаража из пеноблоков необходимо не забывать о правильном выборе и установке ворот и дверей. Ведь именно ворота и двери являются основными элементами, обеспечивающими защиту гаража и его содержимого.

Выбор ворот

Первым шагом при выборе ворот является определение их типа. Существует несколько основных типов ворот, включая:

• Откатные ворота: состоят из одной или двух створок, которые открываются в сторону, перекрывая въезд в гараж. Кроме того, они могут быть оснащены автоматической системой открывания и закрывания.
• Распашные ворота: состоят из двух створок, которые открываются в стороны.
• Секционные ворота: состоят из нескольких горизонтальных секций, которые поднимаются вверх под потолком гаража. Этот тип ворот является наиболее популярным и удобным в использовании.

Определившись с типом ворот, следует учесть также материалы и методы изготовления, стоимость и качество конструкции. Рекомендуется приобретать ворота у проверенных производителей и устанавливать их силами специалистов.

Выбор дверей

Двери в гараж можно разделить на следующие типы:

• Металлические двери: пользуются большой популярностью, так как обеспечивают высокую прочность и надежность. Они могут быть как одностворчатыми, так и двустворчатыми.
• Деревянные двери: обладают эстетичным внешним видом и обеспечивают хорошую теплоизоляцию. Такие двери чаще всего представляют собой одностворчатую конструкцию.
• Роллетные двери: представляют собой роллету, которая поднимается вверх при открывании и опускается при закрывании. Такие двери могут быть изготовлены из алюминия или стали.

При выборе дверей важно учесть их размеры, уровень безопасности, тепло- и звукоизоляцию

Также следует обратить внимание на качество материалов и производителя
